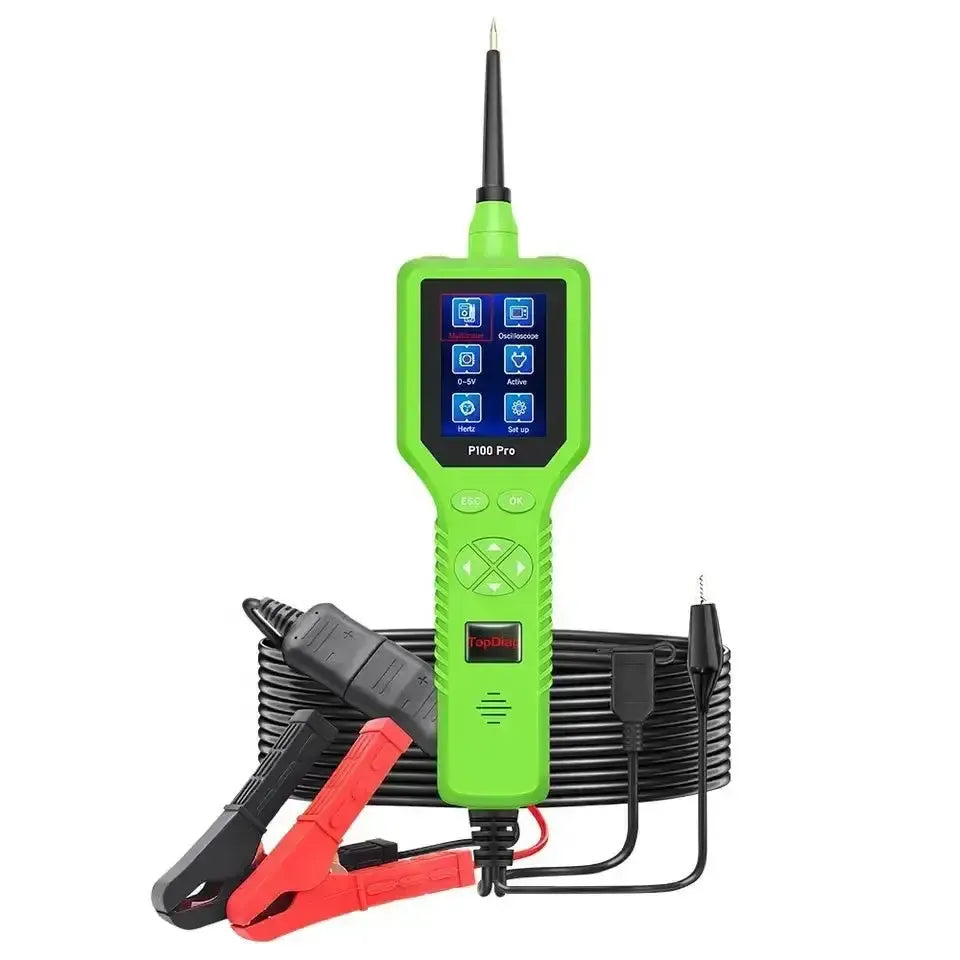

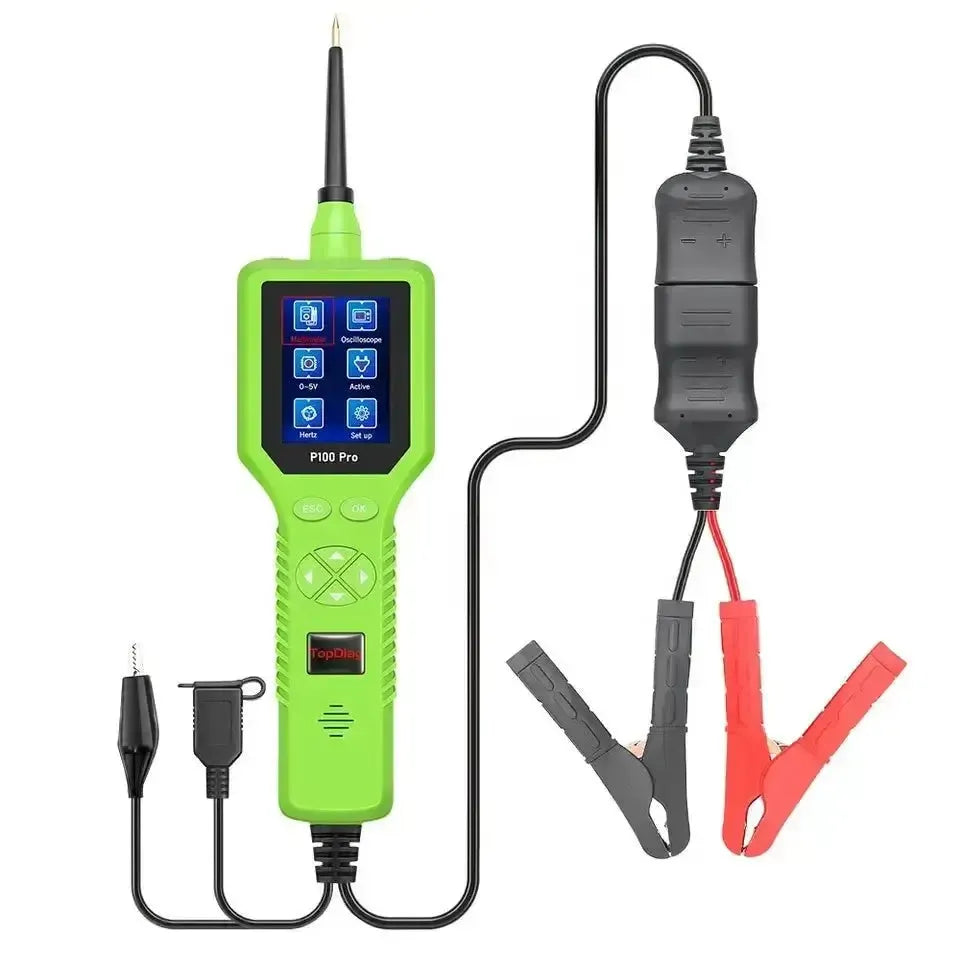

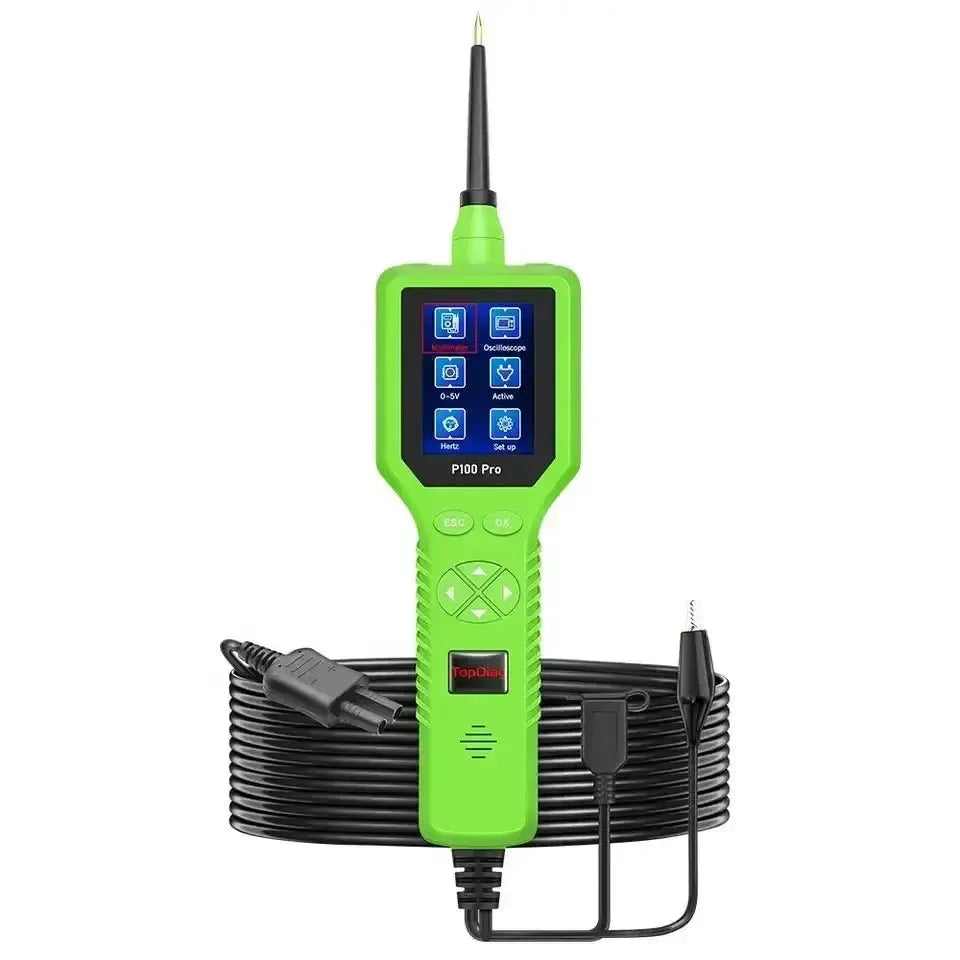

TopDiag P100 Pro | Tester obwodów

TopDiag P100 Pro to tester obwodów do testowania systemów elektrycznych w pojazdach o napięciu od 9V do 30V. Urządzenie ma zakres pomiarowy napięcia od 0,1V do 100V, oporu od 1 oma do 200K oma oraz natężenia prądu do 18A. P100 Pro wyposażony jest w 2,4-calowy kolorowy ekran TFT do wyświetlania wartości pomiarowych i wykresów.

Urządzenie łączy wiele funkcji, w tym multimetr, oscyloskop oraz tryb aktywacji komponentów. Specjalną funkcją jest regulowane zasilanie 0-5V z ograniczeniem prądu do 100mA do testowania wrażliwych komponentów. P100 Pro posiada inteligentną identyfikację napięcia i oporu, testy polaryzacji, testy masy oraz wbudowane oświetlenie LED. Obudowa jest odporna na wodę i kurz.

Zastosowanie i funkcjonalność:

Tester obwodów został opracowany do wykonywania różnych pomiarów i zadań diagnostycznych w systemie elektrycznym pojazdów.

• Tryb multimetru: Do wykonywania standardowych pomiarów, takich jak napięcie, opór, prąd, częstotliwość, testy diod i ciągłości.
• Tryb oscyloskopu: Do graficznego wyświetlania sygnałów elektrycznych, takich jak napięcie i częstotliwość, w celu analizy wydajności czujników i komponentów.
• Aktywacja komponentów: Generuje sygnał aktywacyjny do bezpośredniego sterowania i testowania komponentów takich jak lampy, silniki i inne części elektroniczne w pojeździe.
• Regulowane zasilanie: Zapewnia regulowane napięcie wyjściowe 0-5V do bezpiecznego zasilania komponentów.
• Inteligentna identyfikacja: Automatycznie rozpoznaje, czy sygnał to napięcie czy opór, co przyspiesza diagnostykę.
• Test polaryzacji: Identyfikuje obwody dodatnie i ujemne oraz sygnalizuje to wizualnie i dźwiękowo.
• Test masy: Sprawdza jakość punktów masy i ciągłość obwodu.

Zakresy pomiarowe i funkcje:

P100 Pro oferuje różne tryby testowe z określonymi zakresami pomiarowymi i funkcjami.

• Pomiary napięcia (VDC): Mierzy napięcie stałe w zakresie od 0,1V do maksymalnie 100V.
• Pomiary rezystancji (OHM): Mierzy rezystancję w zakresie od 1 oma do 200K omów.
• Pomiary prądu (AMP): Mierzy aktywny prąd od 0 do 18A, z regulowanym bezpiecznikiem prądowym dla ochrony.
• Pomiary częstotliwości (Hertz): Analizuje częstotliwość sygnałów elektrycznych.
• 0-5V zasilanie: Dostarcza regulowane napięcie z ograniczeniem prądu do 100mA.

Zawartość opakowania:

• 1x Tester obwodów TopDiag P100 Pro
• 1x Krokodylkowy zacisk do kabla akumulatora
• 1x Kabel zasilający
• 1x Linia testowa przekaźnika
• 1x Adapter sondy
• 1x Instrukcja obsługi
• 1x Zawartość opakowania
