TopDiag P100 | Tester obwodów

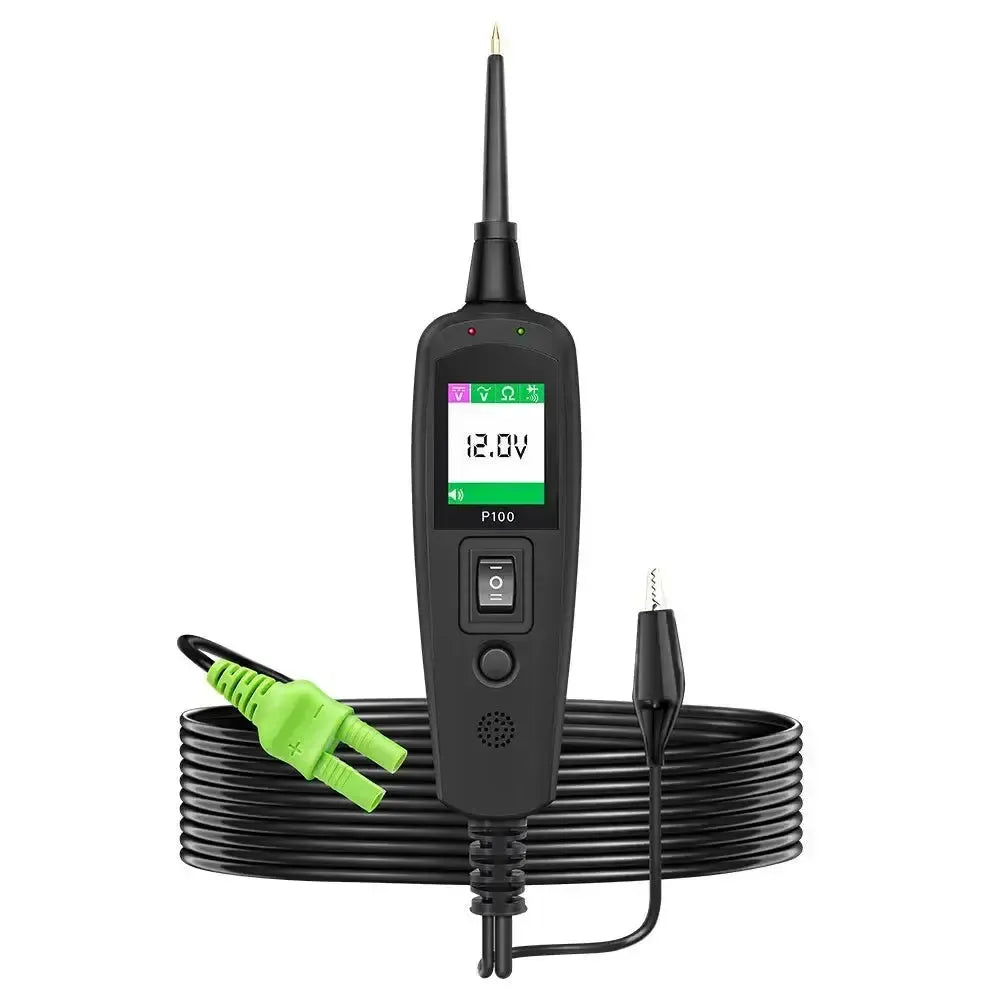

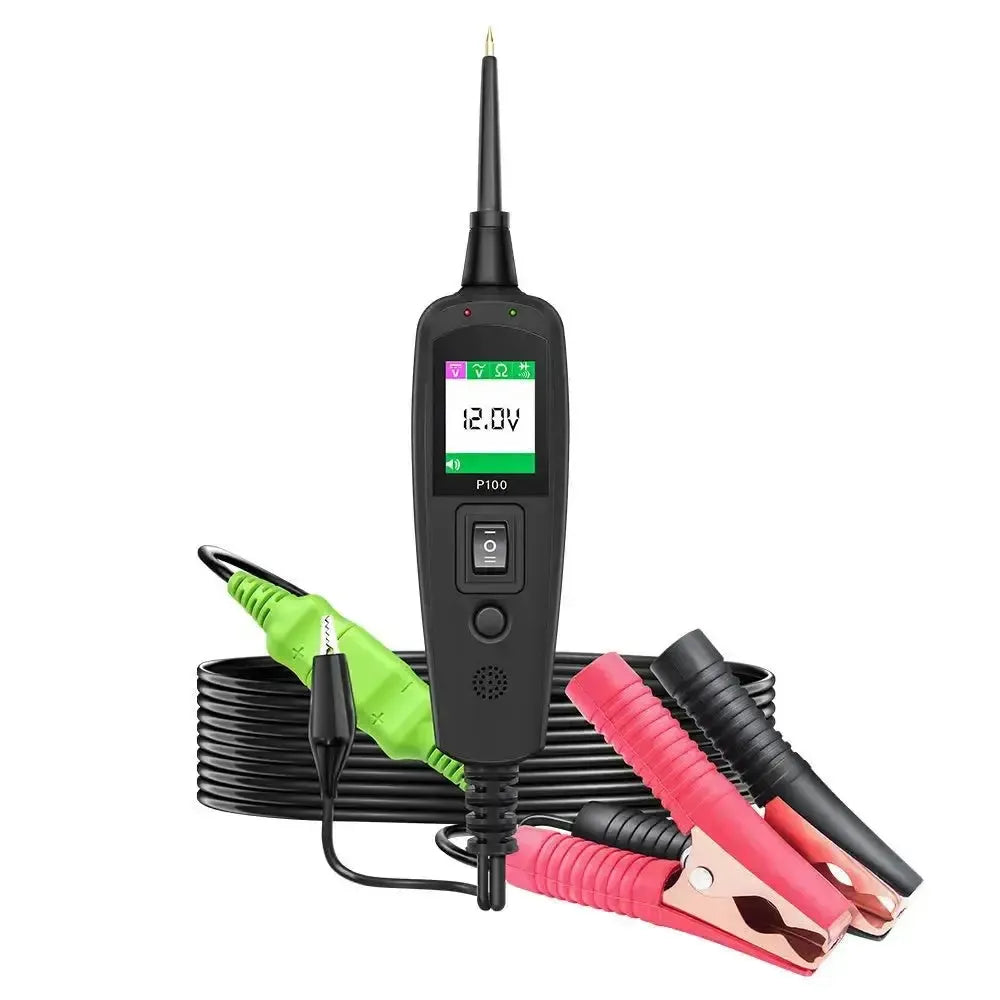

TopDiag P100 to tester obwodów zaprojektowany do diagnostyki 6V do 30V systemów elektrycznych w pojazdach. Urządzenie wyposażone jest w kolorowy ekran TFT do wyraźnego wyświetlania wartości pomiarowych. P100 może wykonywać różne pomiary, w tym testowanie napięcia DC do 65V, napięcia AC z wyświetlaniem częstotliwości i współczynnika wypełnienia, rezystancji do 200 KΩ oraz testowanie diod.

Ten tester obwodów oferuje możliwość aktywacji komponentów poprzez bezpośrednie podanie dodatniego lub ujemnego napięcia za pomocą sondy. Funkcje takie jak wykrywanie zwarć i sprawdzanie złych połączeń masy są zintegrowane. Urządzenie jest zabezpieczone przed przeciążeniem dzięki samonaprawialnemu bezpiecznikowi termicznemu 8A. Interfejs jest konfigurowalny w wielu językach, a urządzenie jest dostarczane z 10-metrowym kablem przedłużającym dla dużego zasięgu pracy.

Zastosowanie i funkcjonalność:

P100 został opracowany do wykonywania różnych pomiarów i testów w obwodach elektrycznych pojazdów.

• Testowanie napięcia i polaryzacji: Do pomiaru napięcia DC i AC, identyfikacji obwodów dodatnich i ujemnych oraz sprawdzania połączeń masy.
• Testowanie rezystancji i ciągłości: Do pomiaru okablowania, przełączników, przekaźników i innych komponentów pod kątem przerw lub rezystancji.
• Aktywacja komponentów: Do bezpośredniego sterowania elementami elektrycznymi, takimi jak wentylatory, silniki i lampy, poprzez podawanie napięcia zasilającego lub masy za pomocą sondy.
• Wykrywanie zwarć: Do lokalizowania zwarć w okablowaniu bez konieczności usuwania bezpieczników.
• Aanhangerverlichting testen: Voor het controleren van de functionaliteit van de verlichting en aansluitingen van aanhangers.

Meetbereiken en functies:

Het apparaat beschikt over verschillende meetmodi voor een brede inzetbaarheid.

• DC-spanningsmeting: Meet gelijkspanning in een bereik van 0 tot 65 volt.

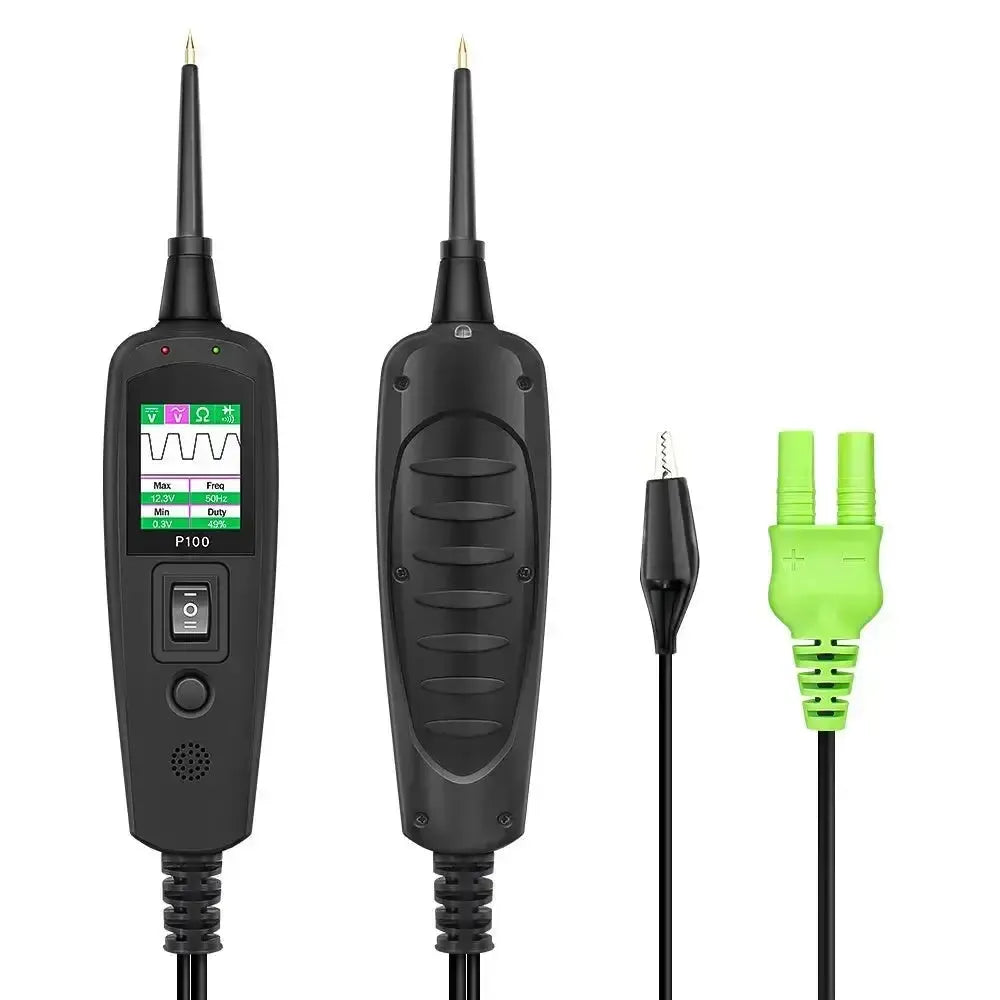

• AC-spanningsmeting: Meet wisselspanning en toont daarbij de minimale en maximale spanning, frequentie en duty cycle.
• Weerstandsmeting: Meet weerstand in een bereik van 0 tot 200 KΩ.
• Diodetest: Controleert de functionaliteit van diodes.
• Overbelastingsbeveiliging: Een geïntegreerde, zelfherstellende thermische zekering beschermt het apparaat en het voertuigcircuit bij een stroomsterkte van meer dan 8 ampère.

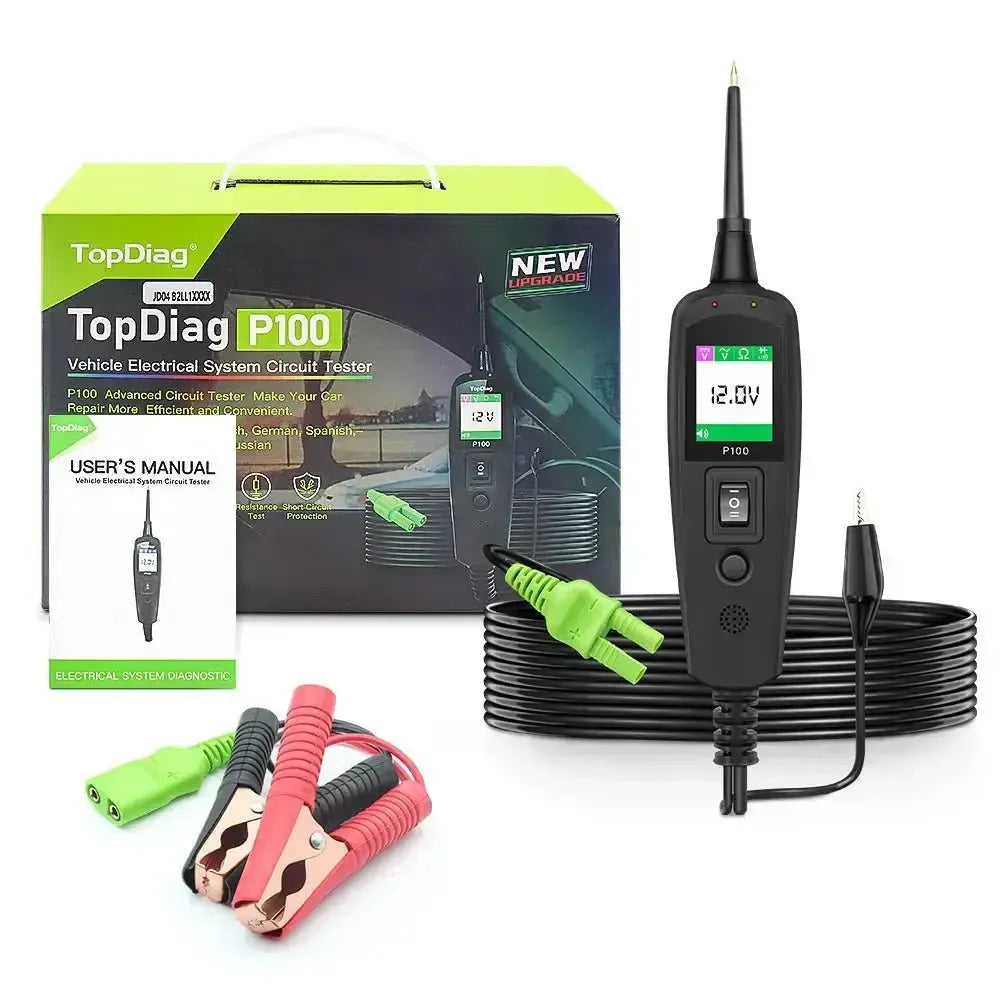

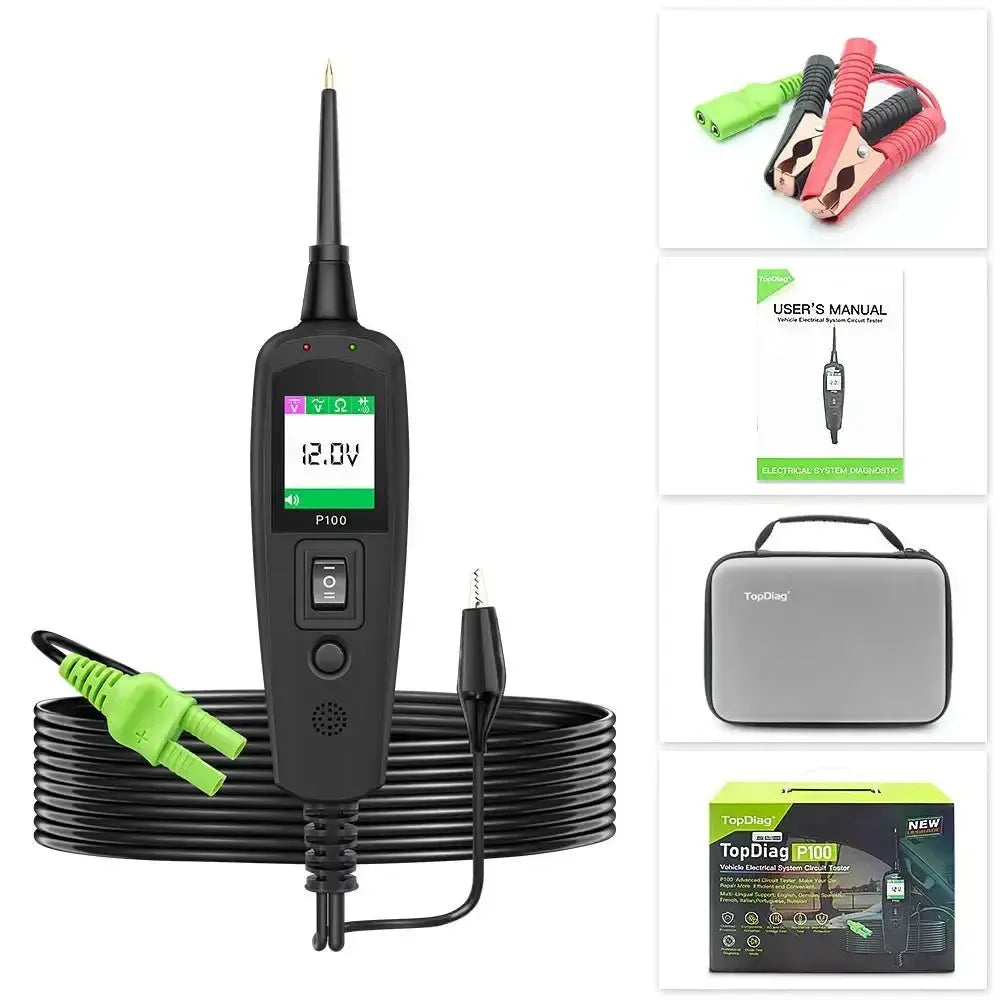

Zawartość opakowania:

• 1x TopDiag P100 circuittester
• 1x Verlengkabel (10 meter)

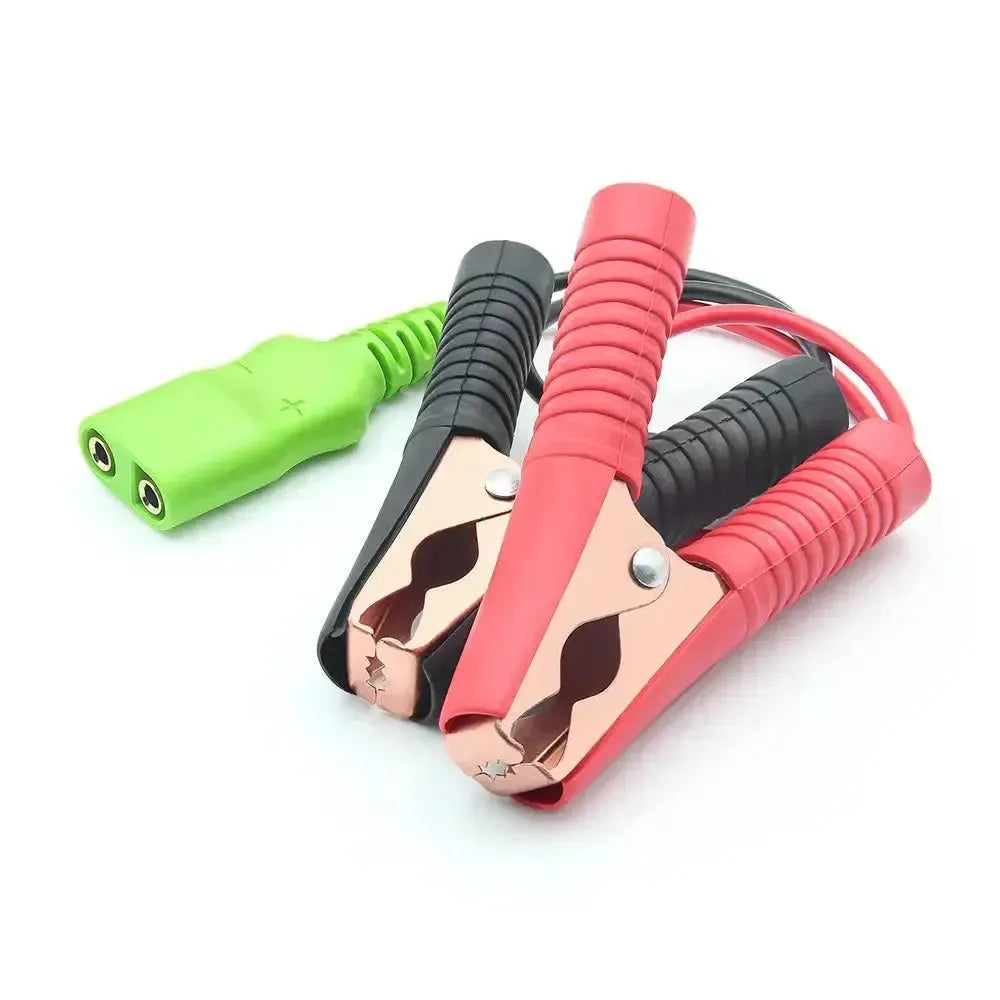

• 1x Accuklemmen-adapter
• 1x Sigarettenaanstekeradapter

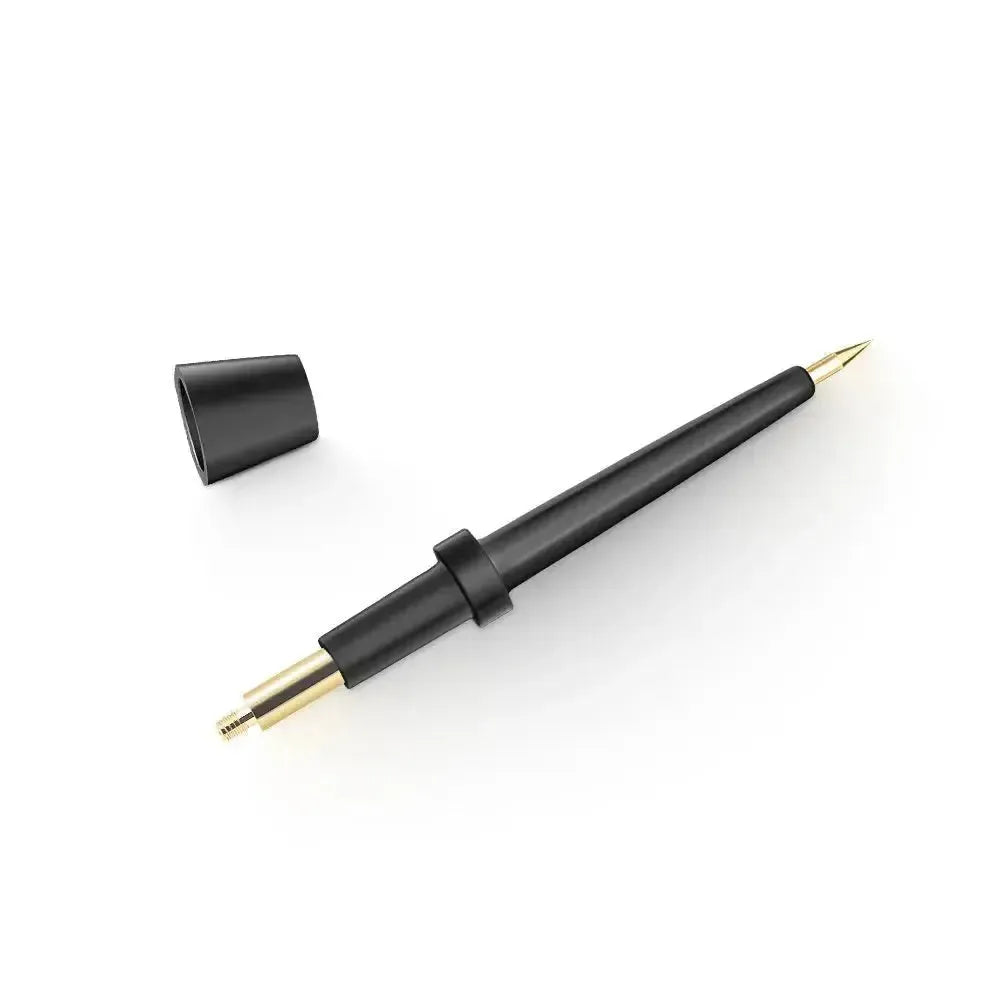

• 1x Sondetip
• 1x Handleiding

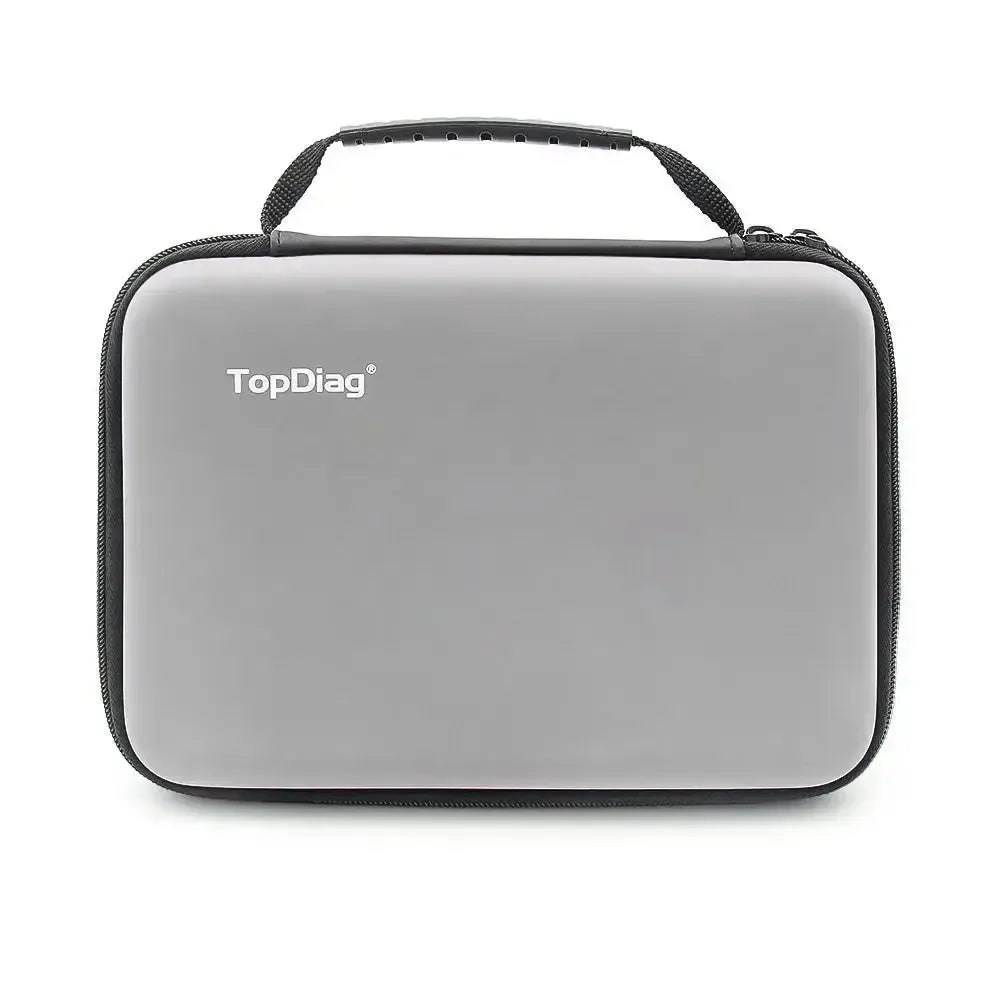

• 1x Opbergkoffer

Technische specificaties:
