Jaltest MHE (Material Handling Equipment) Tester diagnostyczny

Jaltest MHE (Material Handling Equipment) to wiodąca platforma diagnostyczna multi-brand i multi-system, specjalnie opracowana dla złożonej elektroniki i hydrauliki sprzętu do transportu wewnętrznego i urządzeń podnoszących. System obsługuje szeroką gamę pojazdów, w tym wózki widłowe, ładowarki teleskopowe, podnośniki koszowe oraz podnośniki nożycowe. Rozwiązanie składa się z solidnego, bezprzewodowego Jaltest Link VCI w połączeniu z potężnym oprogramowaniem diagnostycznym Jaltest SOFT MHE.

To, co wyróżnia Jaltest, to bezpośrednia integracja diagnostyki, informacji technicznych i wsparcia naprawczego w jednym środowisku pracy. Platforma działa jako pełnoprawny techniczny partner warsztatowy i wspiera technika przez cały proces – od wykrywania usterki hydraulicznej lub elektronicznej po kalibrację po wykonaniu naprawy – wszystko to w intuicyjnym i przejrzystym interfejsie.

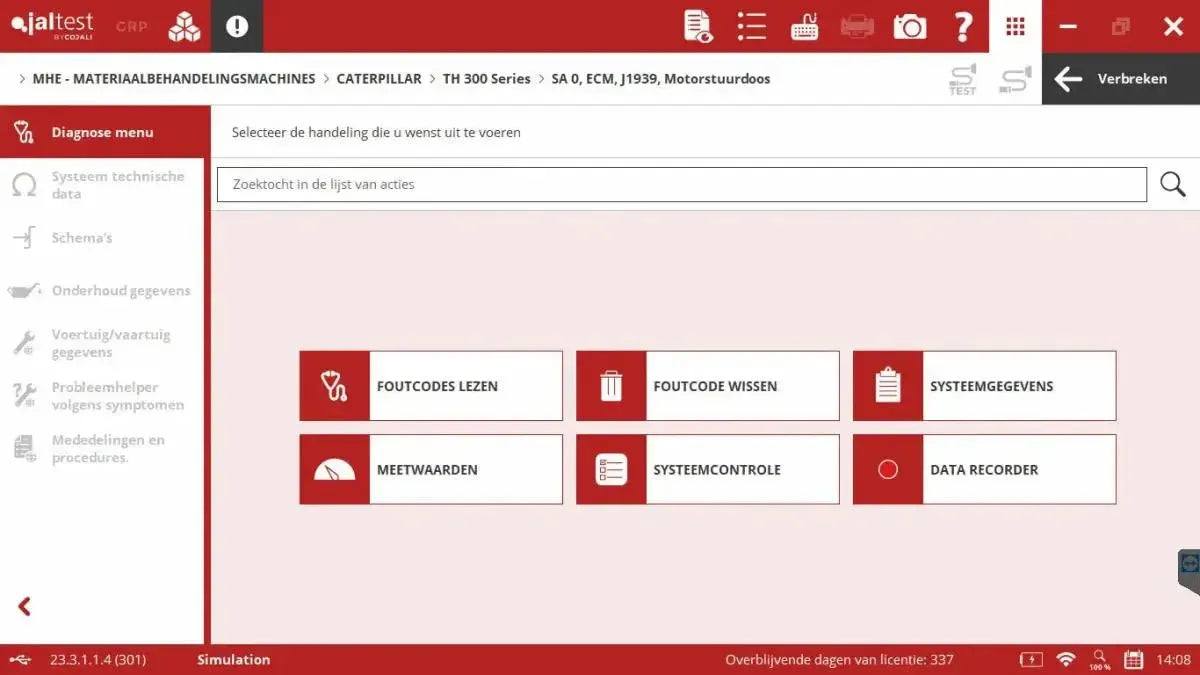

Funkcje diagnostyczne:

Moduł Jaltest MHE oferuje rozbudowaną, niezależną od marki diagnostykę na poziomie OE dla wszystkich elektronicznych i hydraulicznych systemów w sprzęcie transportu wewnętrznego i urządzeniach podnoszących. Umożliwia to szybkie wykrywanie, analizę i ukierunkowane rozwiązywanie usterek.

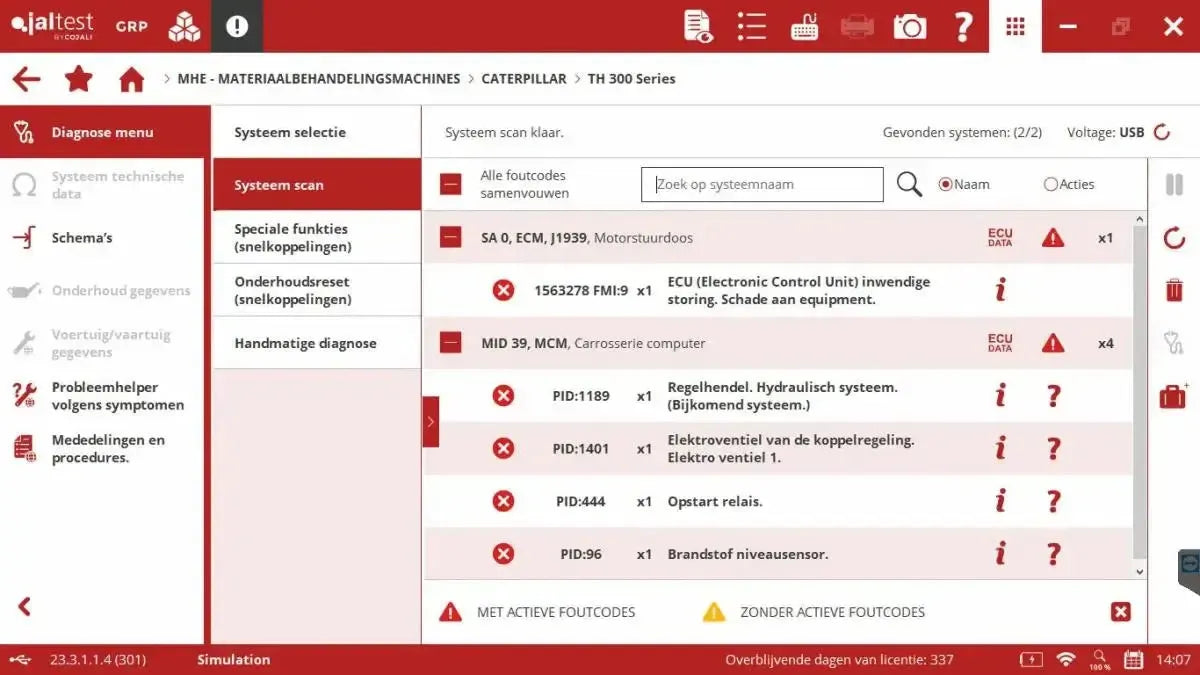

• Odczyt i kasowanie kodów błędów: Wykrywa aktywne, nieaktywne i trwałe kody błędów oraz wyświetla odpowiadające im opisy. Po naprawie kody błędów mogą być natychmiast skasowane.
• Monitorowanie danych na żywo: Wyświetlanie w czasie rzeczywistym wartości czujników i parametrów systemu, takich jak ciśnienie hydrauliczne, pozycje joysticka oraz obroty silnika. Wartości mogą być wyświetlane numerycznie, w metrach lub jako interaktywny wykres. Użytkownicy mogą dokonywać własnych wyborów.
• Testowanie siłowników: Bezpośrednie sterowanie komponentami takimi jak zawory hydrauliczne, zawory proporcjonalne oraz regulatory obrotów silnika w celu weryfikacji działania podsystemów w czasie rzeczywistym.

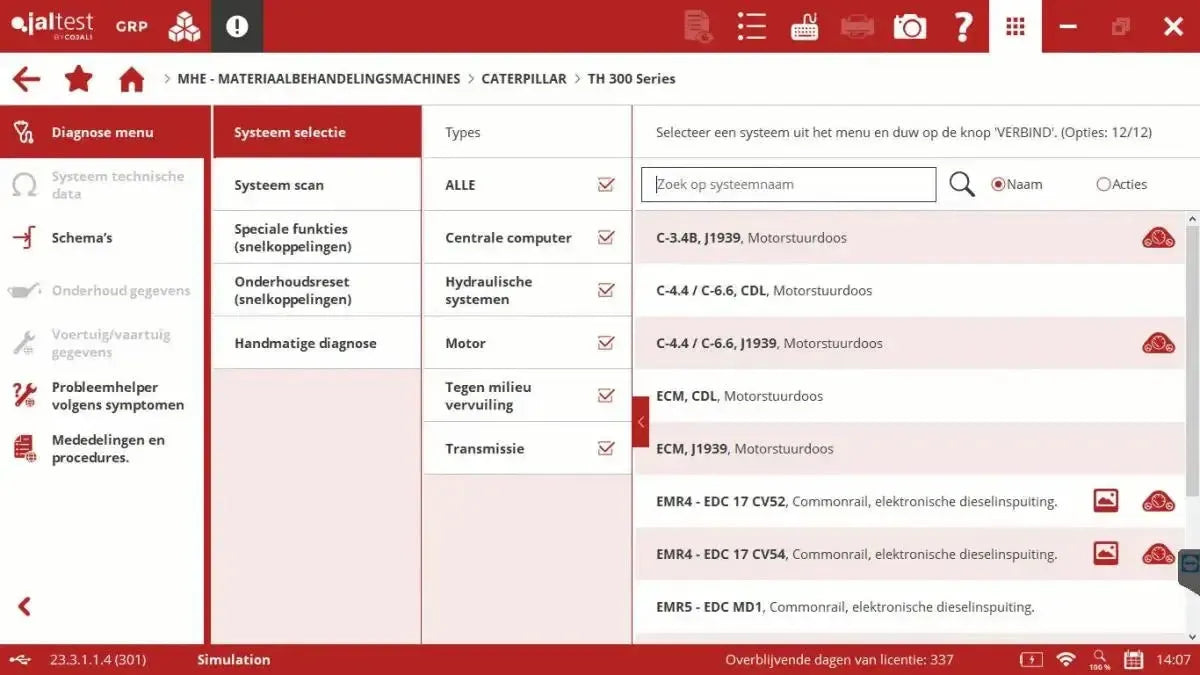

• Informacje o systemie i ECU: Dostęp do kluczowych danych identyfikacyjnych jednostek sterujących, w tym numeru części, wersji oprogramowania oraz numeru seryjnego.

Funkcje konserwacji, serwisu i kalibracji:

De Jaltest MHE (Material Handling Equipment) moduł oferuje wyjątkowo szeroki zakres funkcji konserwacji, serwisu i kalibracji. Funkcjonalności te zostały zaprojektowane do pełnego zarządzania konserwacją, diagnostyką i rekonfiguracją lub uruchamianiem sprzętu transportu wewnętrznego, takiego jak wózki widłowe, reachtrucki, podnośniki koszowe i pojazdy magazynowe. Dostępne funkcje dorównują lub przewyższają możliwości markowych urządzeń diagnostycznych, umożliwiając technikom profesjonalne przeprowadzenie skomplikowanych napraw od początku do końca.

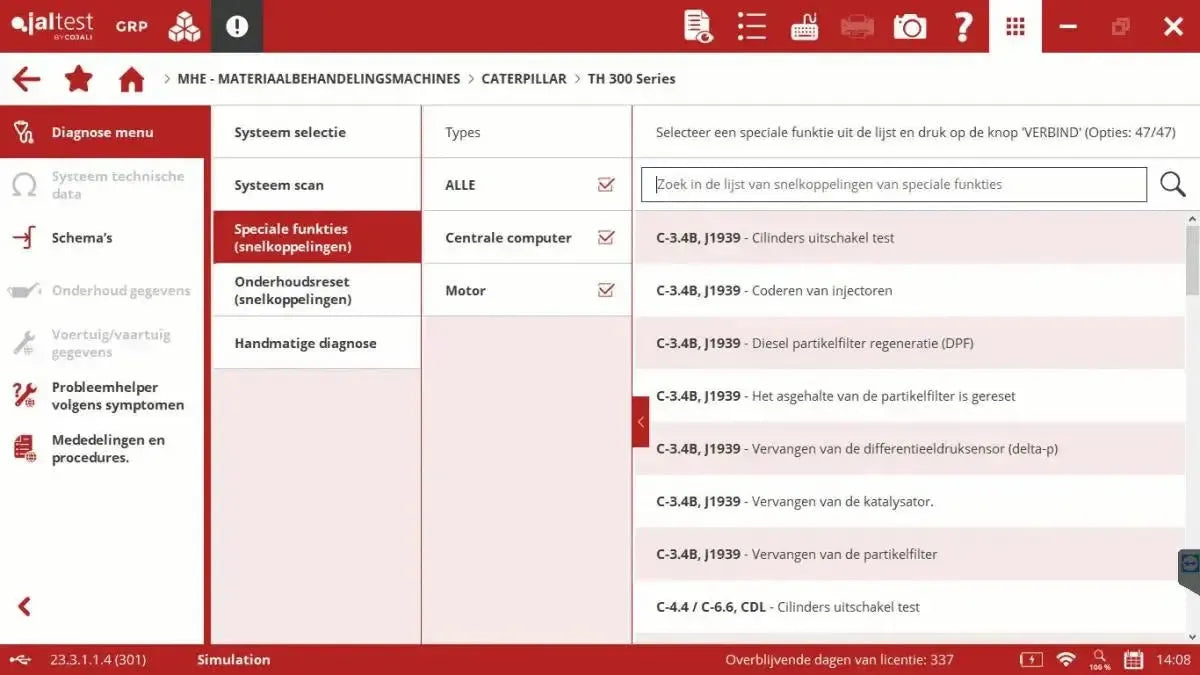

Funkcje związane z silnikiem:

• Serwis DPF (filtr cząstek stałych): obsługuje wymuszoną, statyczną i dynamiczną regenerację, w tym resetowanie wartości sadzy i popiołu po czyszczeniu lub wymianie filtra.
• Reset interwału oleju i serwisu: resetuje wskaźnik konserwacji w komputerze pokładowym na podstawie godzin pracy lub wykonanej usługi.
• Kodowanie wtryskiwacza: zapisuje unikalny kod kalibracji nowych lub regenerowanych wtryskiwaczy do ECU dla optymalnego wtrysku paliwa i spalania.
• Testy kondycji silnika: przeprowadza testy kierowane, takie jak wyłączanie cylindrów, testy sprężania i kontrole zmiennej geometrii turbiny (VGT).
• Serwis systemu SCR/AdBlue: diagnostyka i konserwacja systemu SCR, w tym pomiary ciśnienia pompy, kontrola wtryskiwaczy i resetowanie stanów błędów.

Funkcje hydrauliczne:

• Kalibracja hydrauliki: precyzyjne dostrojenie systemu hydraulicznego, w tym:
  • Zawory proporcjonalne do funkcji podnoszenia, przechylania i jazdy
  • Kalibracja joysticka i dźwigni sterujących
  • Ustawienia czujników na maszcie, wysięgniku lub strukturze podnoszącej
  • Maksymalne ciśnienia robocze i przepływy objętościowe
• Aktywne testy hydrauliczne: bezpośrednie sterowanie zaworami, pompami i czujnikami w celu wykrywania usterek na poziomie komponentów.

Funkcje przekładni i napędu:

• Kalibracja przekładni: regulacja przekładni hydrostatycznych i powershift dla płynnej i bezbłędnej jazdy.
• Uczenie sprzęgła: przeprowadzanie procedury uczenia sprzęgła po wymianie lub awarii.
• Parametry prędkości jazdy: ustawianie lub dostosowywanie maksymalnej prędkości jazdy tam, gdzie jest to wspierane przez producenta.

Systemy podwozia i bezpieczeństwa:

• Serwis układu hamulcowego: diagnostyka, kalibracja i konserwacja elektronicznych systemów hamulcowych i komponentów.
• Kalibracja układu kierowniczego: regulacja i ponowne inicjowanie czujników kąta skrętu i innych elementów systemu sterowania.

Zaawansowana diagnostyka i informacje techniczne:

Siła modułu Jaltest MHE polega na bezpośredniej integracji wyspecjalizowanych informacji technicznych w oprogramowaniu diagnostycznym. Dzięki temu platforma nie jest tylko skanerem, ale pełnoprawnym partnerem technicznym dla warsztatu MHE.

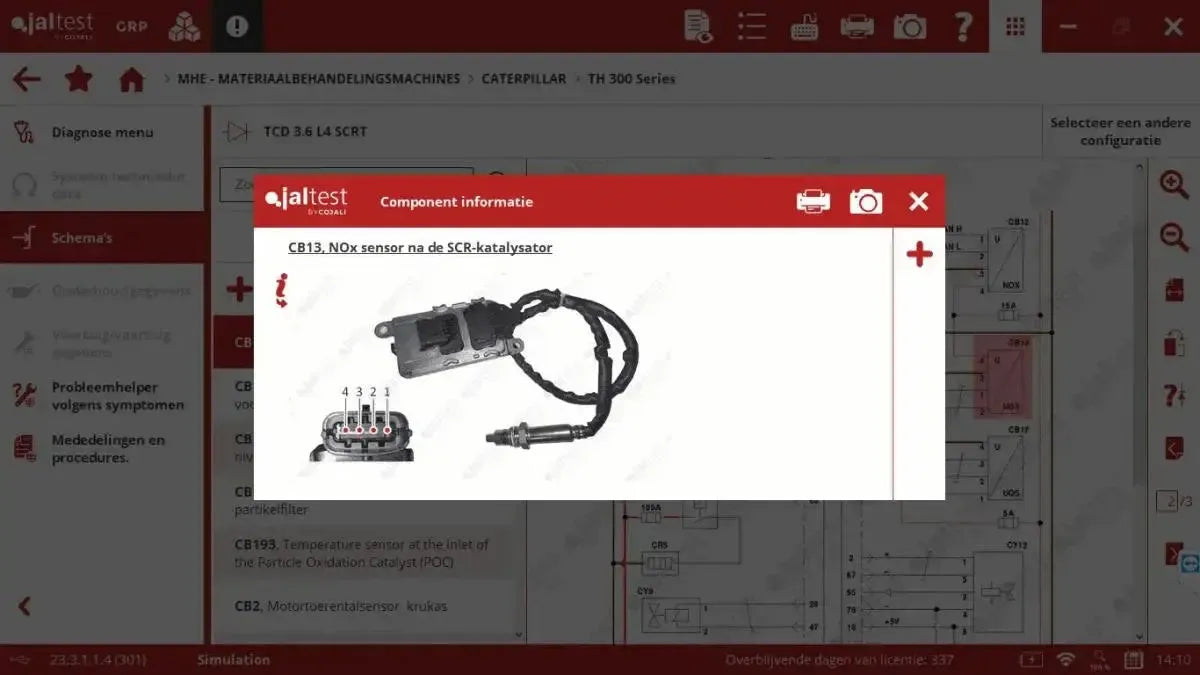

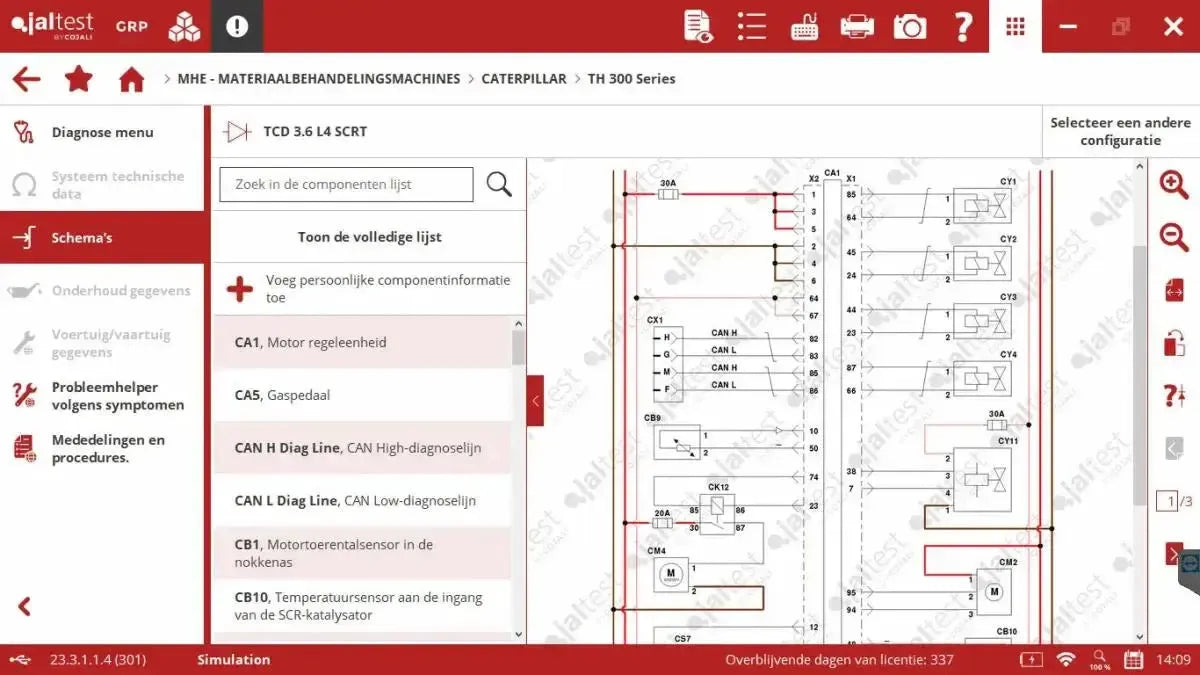

• Interaktywne schematy hydrauliczne i elektryczne: W pełni klikalne, dynamiczne schematy, w których można interaktywnie badać komponenty takie jak pompy, zawory, czujniki, bezpieczniki oraz okablowanie. Dostępne dane dla komponentu obejmują m.in.:
  • Funkcja i działanie komponentu
  • Procedury testowe i nominalne wartości pomiarowe
  • Zdjęcia komponentów i opisy lokalizacji
  • Wyprowadzenia pinów złączy
• Dane techniczne maszyny: Jaltest zawiera obszerną, specyficzną dla pojazdu dokumentację, w tym:
  • Moment dokręcania dla komponentów silnika i podwozia
  • Specyfikacje hydrauliczne, w tym wartości ciśnienia, przepływy i ustawienia
  • Specyfikacje płynów dla oleju hydraulicznego, oleju silnikowego, płynu chłodzącego i płynu hamulcowego
  • Dane komponentów z technicznymi szczegółami m.in. czujników ciśnienia, zaworów proporcjonalnych oraz ECU
• Przewodniki naprawcze według kodu błędu: Dla każdego kodu błędu Jaltest generuje krok po kroku instrukcję naprawy, w tym kontrolę okablowania, testy przewodów hydraulicznych, pomiary komponentów oraz konkretne rozwiązania dla modelu maszyny.
• Diagnostyka oparta na objawach: W przypadku dolegliwości takich jak "nie podnosi się", "jedzie powoli" lub "silnik dymi" można uruchomić prowadzone procedury diagnostyczne na podstawie objawów, bez kodu błędu.
• Biuletyny techniczne i procedury: Dostęp do biuletynów technicznych wydanych przez Jaltest, skupiających się na częstych usterkach, znanych problemach oraz specyficznych zaleceniach naprawczych dla maszyn MHE.
• Dane konserwacyjne: Automatycznie generowane harmonogramy konserwacji oparte na godzinach pracy, w tym zalecane interwały i szczegółowe listy zadań.
• Procedury serwisowe: Jasne instrukcje krok po kroku do wykonywania wszystkich zadań konserwacyjnych i serwisowych, w tym wymaganych części, płynów i wartości regulacyjnych.

Specjalistyczne moduły oprogramowania:

Moduł Jaltest MHE jest częścią modułowego ekosystemu i może być rozszerzony o specjalistyczne rozwiązania programowe, które znacznie poprawiają wydajność, dokumentację i możliwości testowe w warsztacie:

• Jaltest GRP (Garage Resource Planning): Zintegrowany system zarządzania warsztatem, który pozwala użytkownikom zarządzać klientami, pojazdami, zleceniami i planowaniem konserwacji. Raporty diagnostyczne są automatycznie powiązane z odpowiednim zleceniem, co zapewnia uporządkowaną i kompletną administrację.
• Jaltest ETM (Electronic Test Module): W połączeniu z opcjonalnym sprzętem ETM można testować komponenty elektroniczne takie jak czujniki, joysticki, siłowniki i moduły hydrauliczne poza pojazdem. Jest to szczególnie przydatne przy sprawdzaniu komponentów o niepewnym działaniu lub po wymianie.
• Jaltest Info Online: Cyfrowa baza wiedzy technicznej z bezpośrednim dostępem do instrukcji napraw, wyjaśnień kodów błędów, schematów elektrycznych, schematów hydraulicznych, biuletynów technicznych i więcej. Wszystko jest powiązane z marką, modelem i systemem oraz w pełni zintegrowane ze środowiskiem diagnostycznym Jaltest.

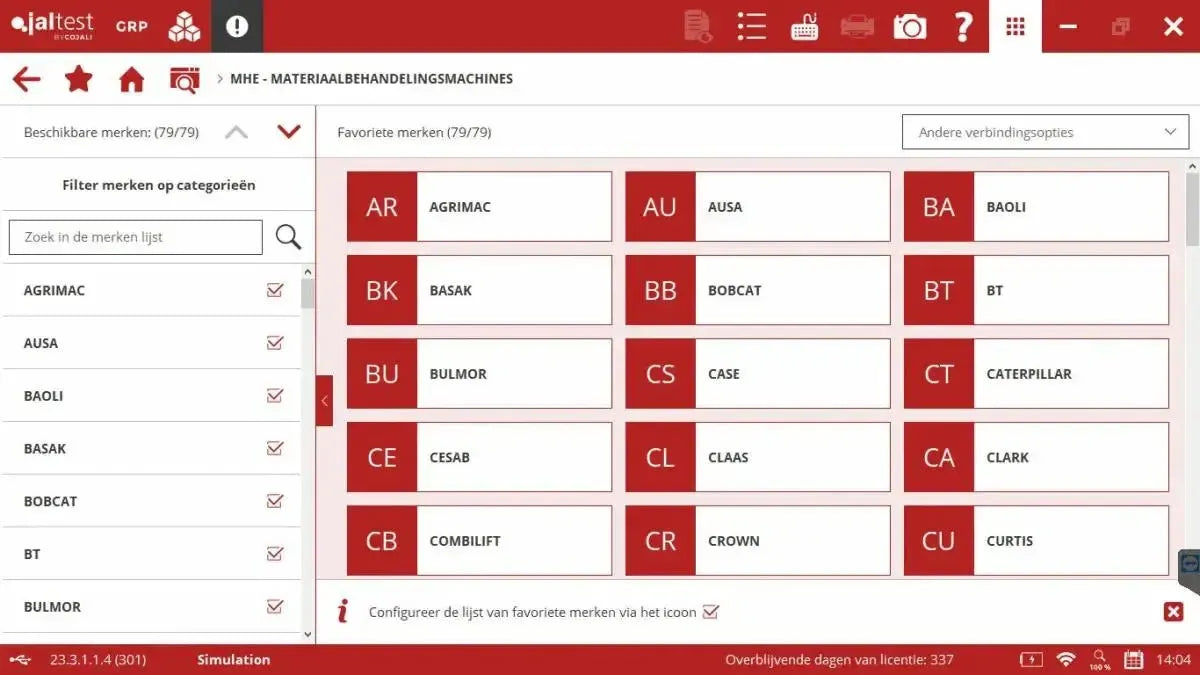

Obsługiwane marki pojazdów:

• Maszyny do obsługi materiałów: Agrimac, Ausa, Baoli, Basak, Bobcat, BT, Bulmor, Case, Caterpillar, Cesab, Claas, Clark, Combilift, Crown, Curtis, CVS Ferrari, Deutz-Fahr, Dieci, Donkey, Doosan, EuroYen, Faresin, Gehl, Genie, Giant, Hangcha, Harlo, Haulotte, Heli, Hoist, Holland Lift, Hyster, Hyundai CE, JCB, JLG, John Deere, Jungheinrich, Kalmar, Konecranes, Kramer, Kubota, LGMG, Liebherr, Liftking, Linde, LiuGong, Magni, Manitou, Massey Ferguson, MB, Merlo, Mitsubishi, Moffett, New Holland, Nissan, OTO, Paus, Pettibone, Princeton, Sany, Sellick, Sennebogen, SkyJack, SkyTrak, Snorkel, Still, Taylor, TCM, Terex, Thaler, Toyota, Unicarriers, Wacker Neuson, Weidemann, XCMG, Xtreme, Yale, Zapi, Zoomlion

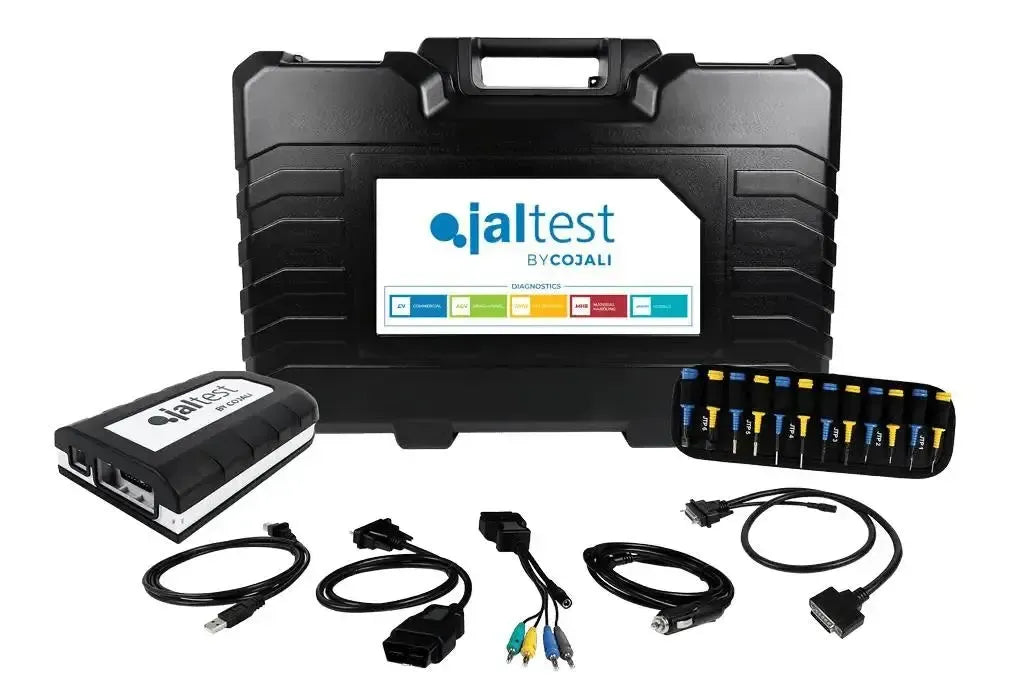

Zawartość opakowania:

• Jaltest Link V9 Interfejs
• Jaltest Adapter 15 pinów DB15 - 16 pinów OBD2
• Jaltest Przedłużacz 26 pinów DB26
• Jaltest USB-A - USB-B
• Jaltest Zestaw multipinów
• Jaltest Walizka do przechowywania (Kompaktowa)
• Jaltest Zapalniczka samochodowa Kabel adapter

Informacje o licencji:

Moduł Jaltest MHE działa na podstawie rocznej licencji oprogramowania. Licencja ta zapewnia pełny dostęp do wszystkich funkcji diagnostycznych, konserwacyjnych i kalibracyjnych dla wózków widłowych, wózków z wysięgnikiem, wózków magazynowych i innego sprzętu transportu wewnętrznego w segmencie material handling. Licencja obejmuje:

• Trzy duże aktualizacje oprogramowania rocznie, z ulepszoną obsługą marek i modeli, nowymi funkcjonalnościami oraz aktualnymi informacjami technicznymi.
• Dostęp do wsparcia technicznego, w tym pomoc przy aktywacjach, procedury diagnostyczne, aktualizacje oprogramowania oraz interpretacja kodów błędów i parametrów.

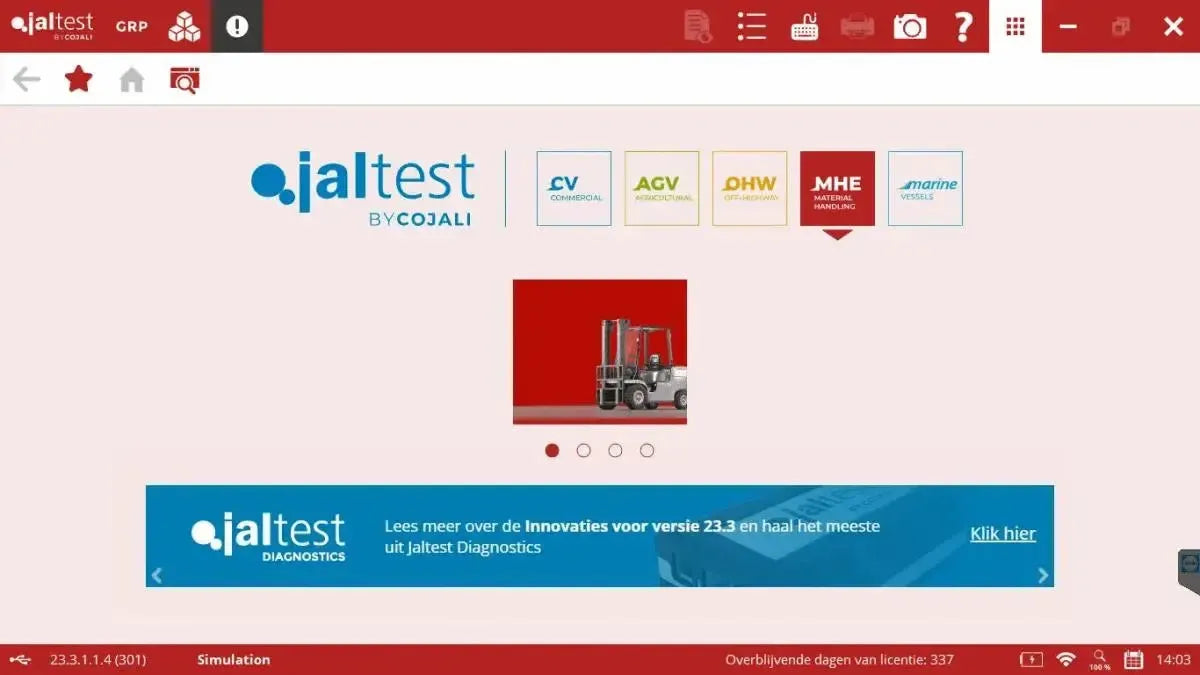

Modułowa budowa:

Oprogramowanie Jaltest jest modułowo rozszerzalne. Oprócz Material Handling Equipment (MHE) można aktywować dodatkowe licencje dla innych kategorii pojazdów, takich jak:

• Pojazdy komercyjne (CV)

• Maszyny Off-Highway (OHW)
• Pojazdy rolnicze (AGV)
• Zastosowania morskie (Marine)

Specyfikacje techniczne
