Autool DM303 | Multimetr

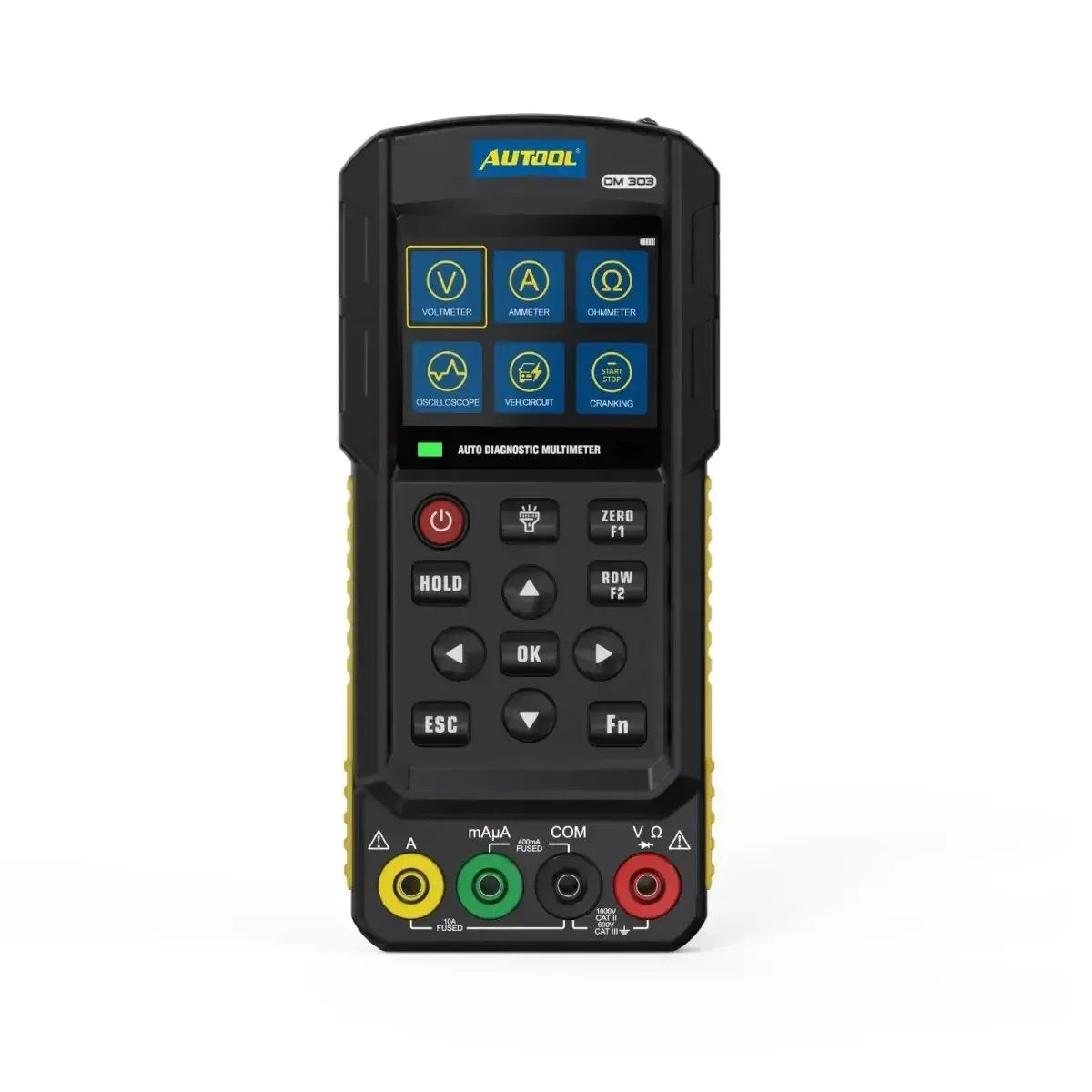

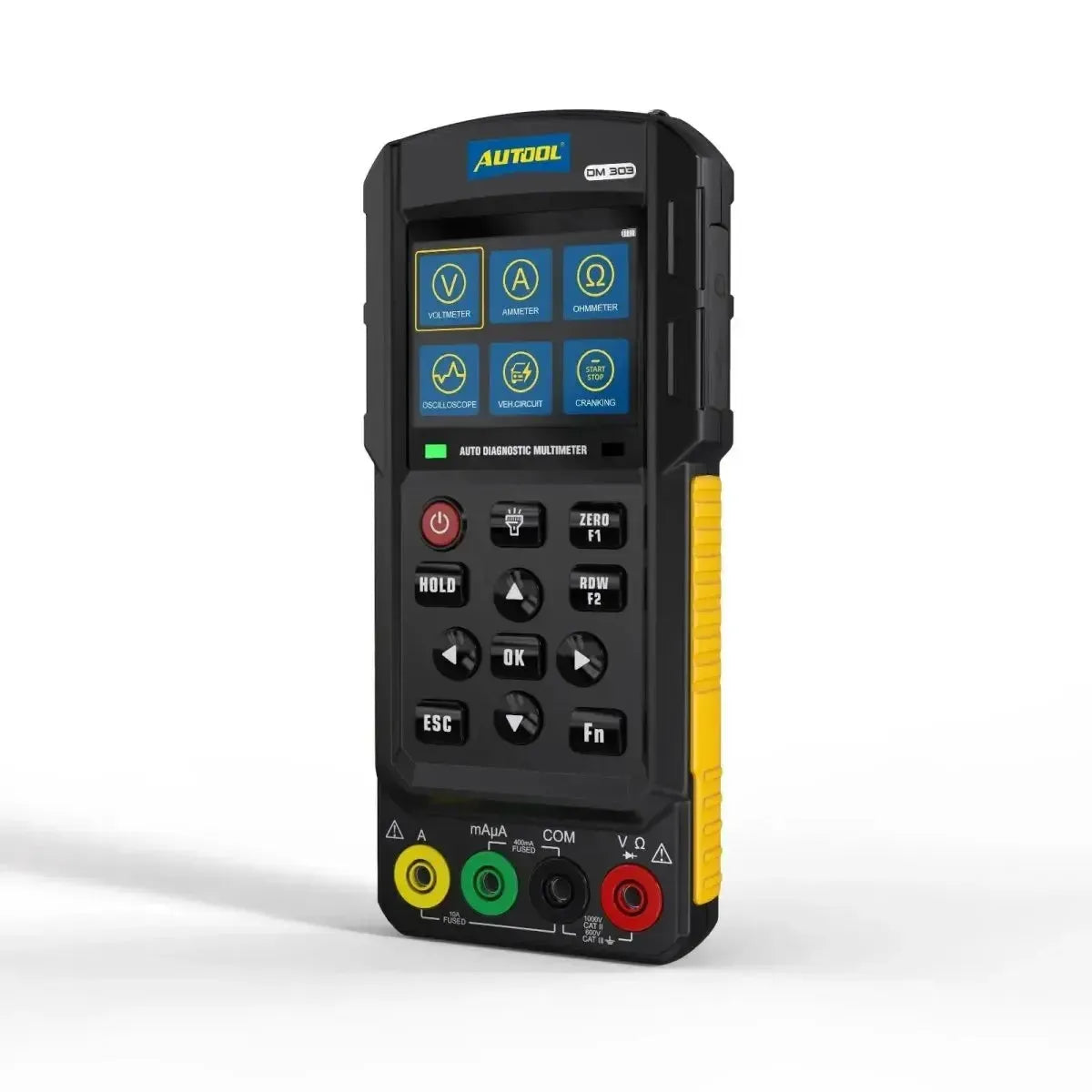

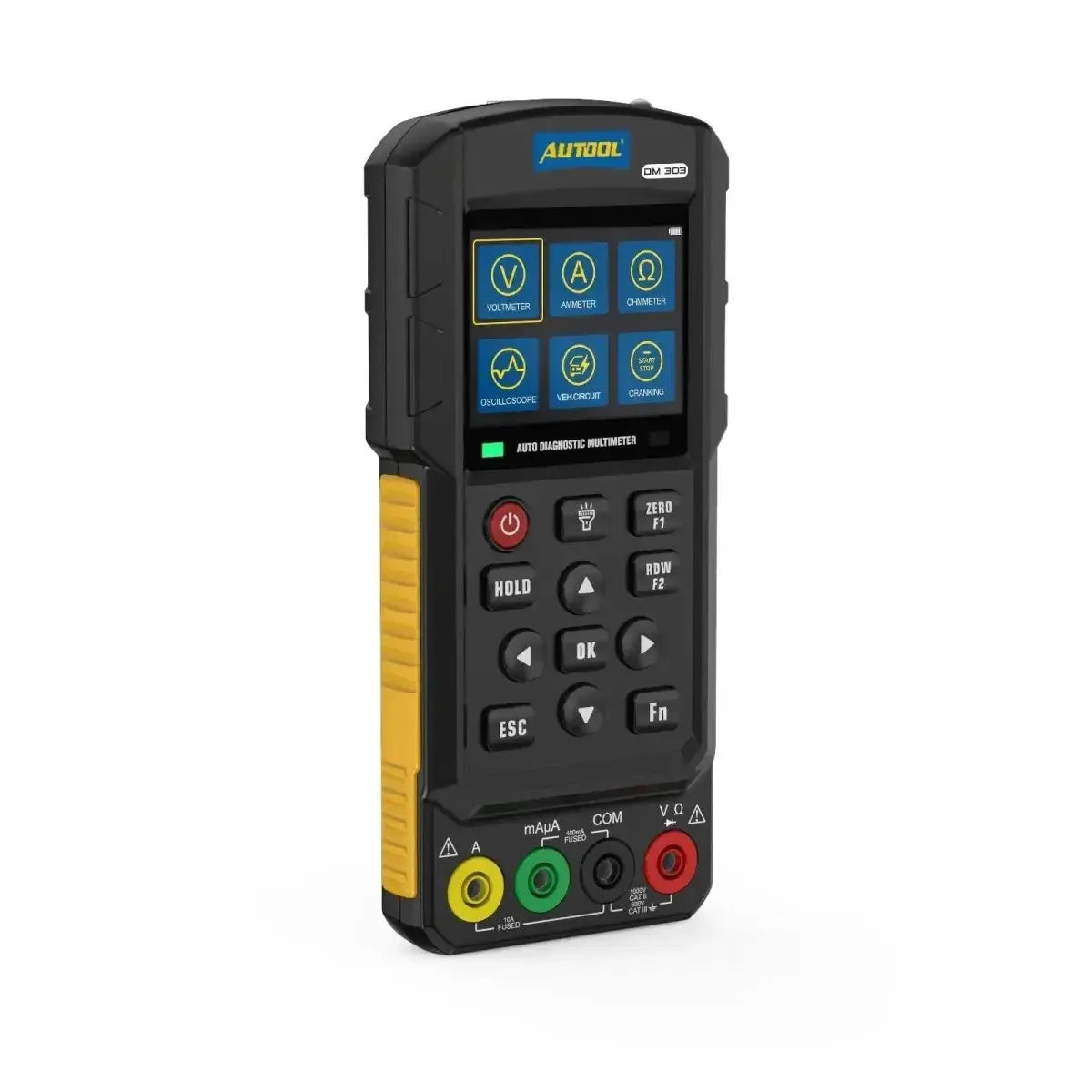

Autool DM303 to diagnostyczny multimetr zaprojektowany do pomiarów systemów elektronicznych w pojazdach. Urządzenie łączy funkcje multimetru, oscyloskopu i generatora sygnału w jednej obudowie. Wszystkie wartości pomiarowe i przebiegi są wyświetlane na 2,8-calowym kolorowym ekranie. Obsługa odbywa się za pomocą fizycznej klawiatury z wyraźnymi klawiszami funkcyjnymi.

Oprócz standardowych pomiarów, takich jak napięcie, prąd i rezystancja, to urządzenie posiada specjalistyczne funkcje testowe dla motoryzacji. Wbudowany oscyloskop ma pasmo przenoszenia 500 kHz do analizy sygnałów czujników. Generator sygnału może generować fale sinusoidalne i prostokątne do symulacji sygnałów ECU. Specyficzne tryby testowe dla wtryskiwaczy, przekaźników, układu zapłonowego, obwodu rozruchowego oraz analiza danych K/CAN-bus umożliwiają ukierunkowaną diagnostykę.

Zastosowanie i funkcjonalność:

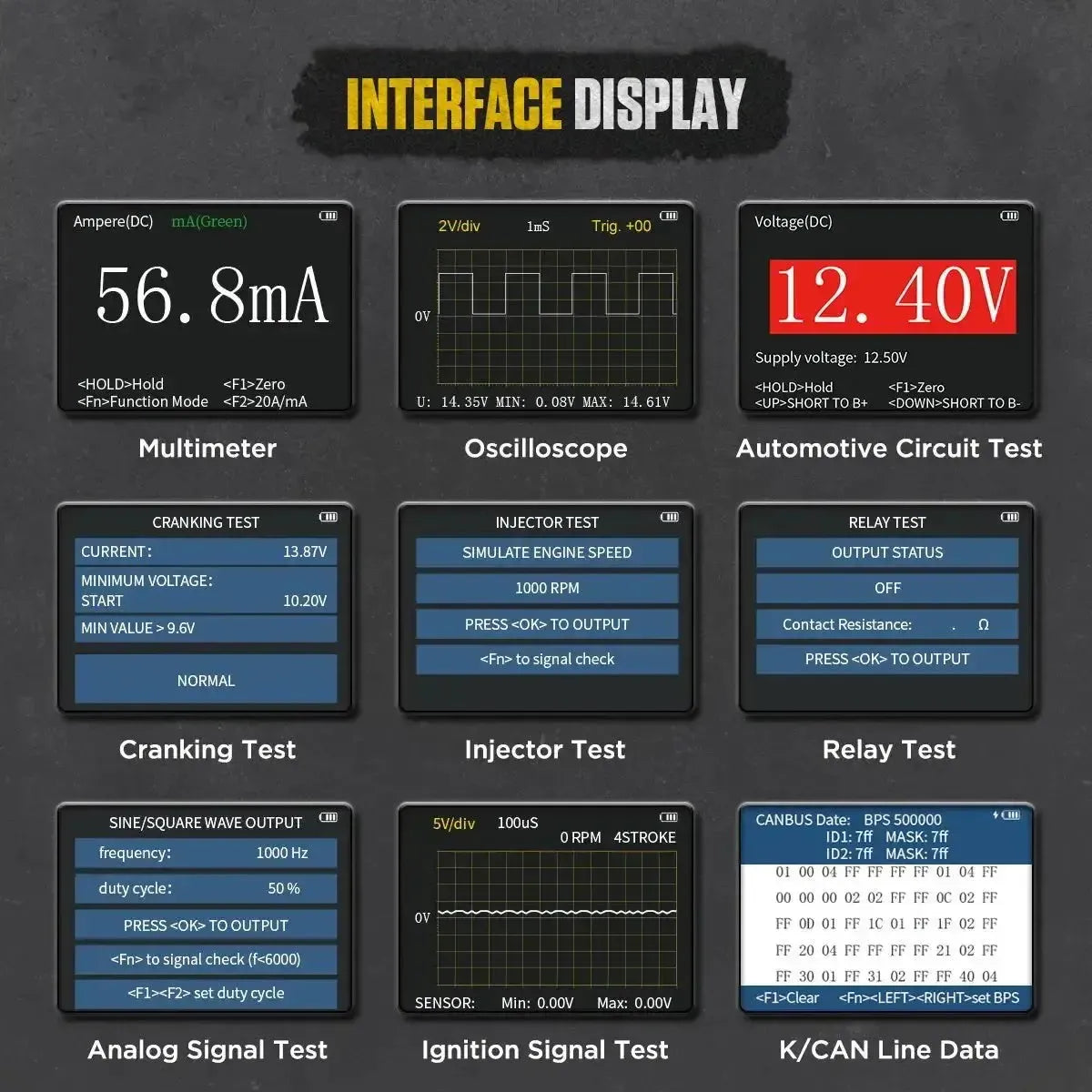

To urządzenie zostało opracowane do wykonywania różnych pomiarów i testów systemów elektronicznych w pojazdach. Funkcje są ukierunkowane na diagnozowanie i analizę sygnałów oraz komponentów.

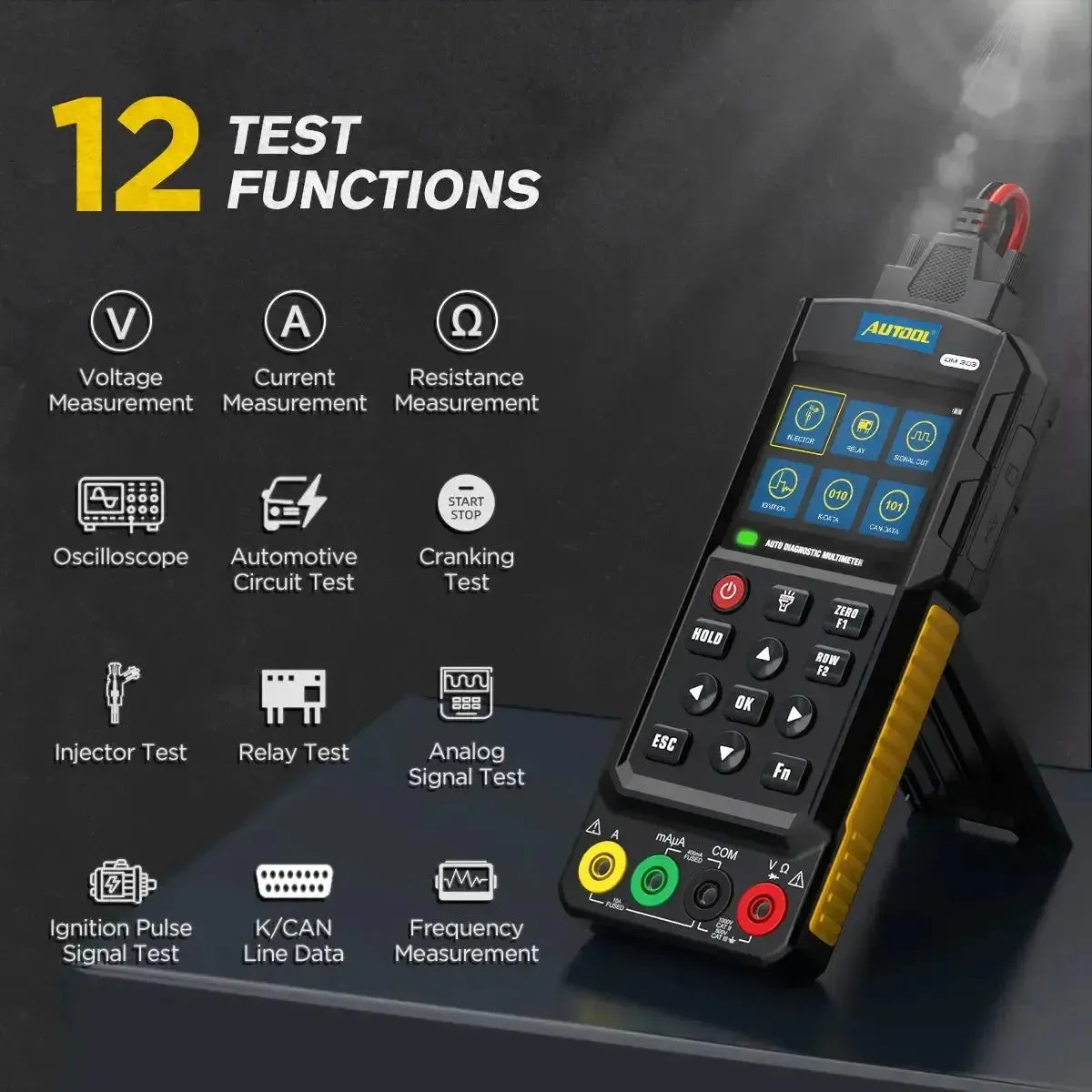

• Funkcje multimetru: Do pomiaru napięcia DC/AC, prądu i rezystancji w obwodach elektrycznych.
• Oscyloskop: Wizualizuje sygnały elektroniczne, takie jak z czujników wałka rozrządu, wału korbowego i prędkości kół, z pasmem przenoszenia 500 kHz.
• Generator sygnału: Generuje sygnały analogowe, w tym sinusoidalne i prostokątne, do symulacji sygnałów czujników i testowania reakcji ECU.
• Test obwodu pojazdu: Szczegółowa analiza obwodów elektrycznych w pojeździe.
• Test rozruchu (test kręcenia): Mierzy i analizuje spadek napięcia oraz wydajność obwodu rozruchowego podczas uruchamiania silnika.
• Test wtryskiwacza: Sprawdza działanie wtryskiwaczy paliwa poprzez symulację sygnałów napędowych.
• Test przekaźnika: Testuje funkcjonalność i wydajność przełączania przekaźników w pojeździe.
• Test impulsu zapłonowego: Mierzy i analizuje sygnały systemu zapłonowego.
• Dane linii K/CAN: Odczytuje i wyświetla dane z sieci K-line i CAN-bus do diagnostyki komunikacji.

Zakresy pomiarowe i funkcje:

DM303 posiada następujące zakresy pomiarowe dla szerokiego zakresu zastosowań:

• Napięcie DC: 0 - 1000V
• Napięcie AC: 0 - 700V
• Prąd: 0 - 20A i 0 - 200mA
• Opór: 0 - 1MΩ
• Częstotliwość: 1Hz - 1MHz
• Sygnał napędu wtryskiwacza: 500 - 6000 RPM
• Prąd napędowy obwodu: 0 - 5A

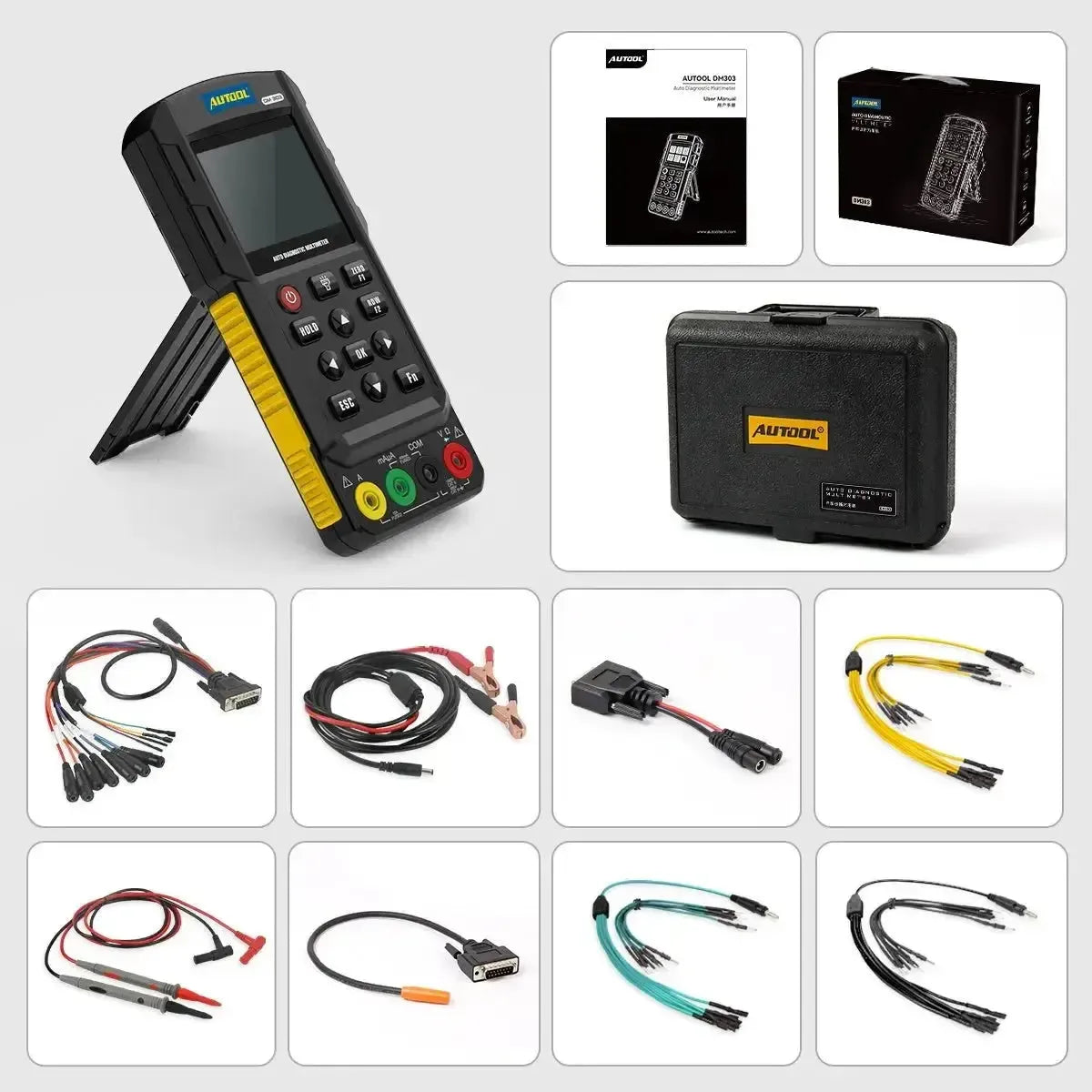

Zawartość opakowania:

• 1x Multimetr Autool DM303
• 1x Wielofunkcyjna linia detekcyjna (C01)
• 1x Linia detekcji obwodu pojazdu (C02)
• 1x Linia detekcji sygnału zapłonu
• 1x Kabel zacisku akumulatora
• 1x Zestaw zworków (żółty)
• 1x Zestaw zworków (zielony)
• 1x Zestaw zworków (czarny)
• 1x Sonda testowa
• 1x Zawartość opakowania
• 1x Instrukcja obsługi
