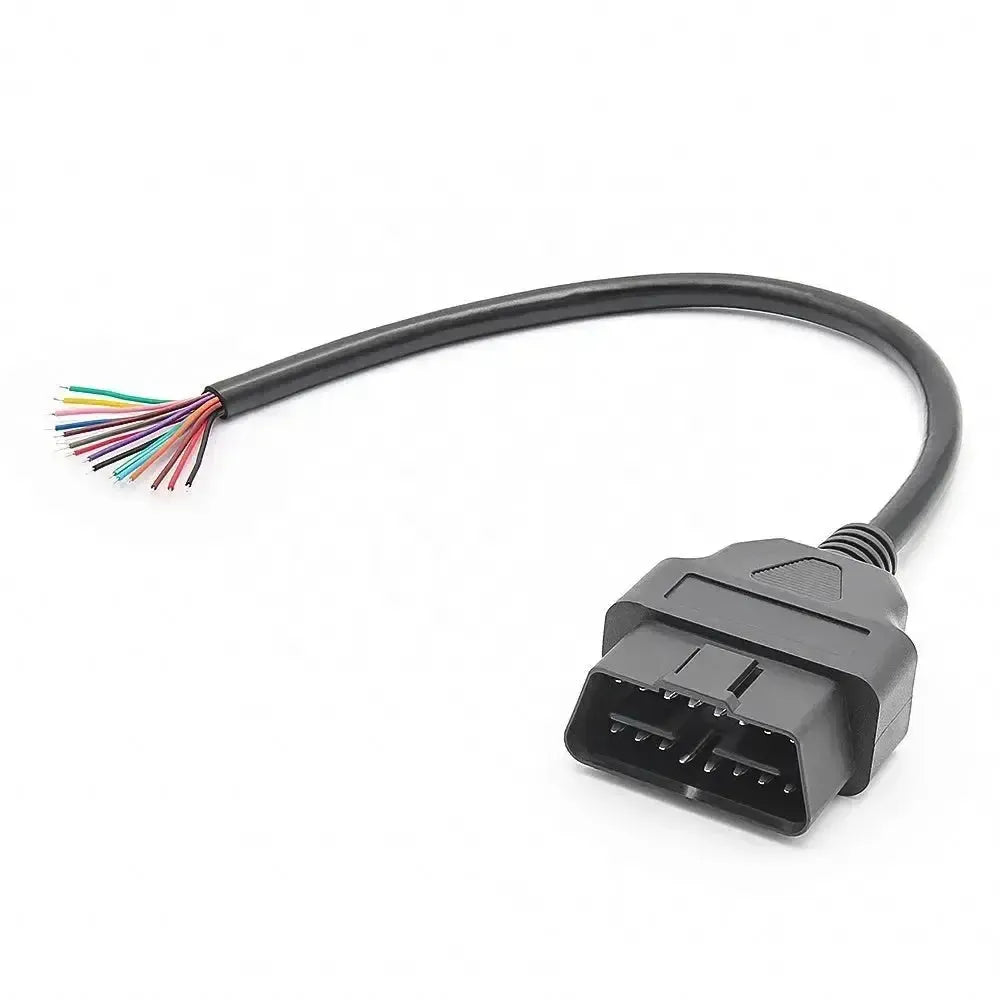

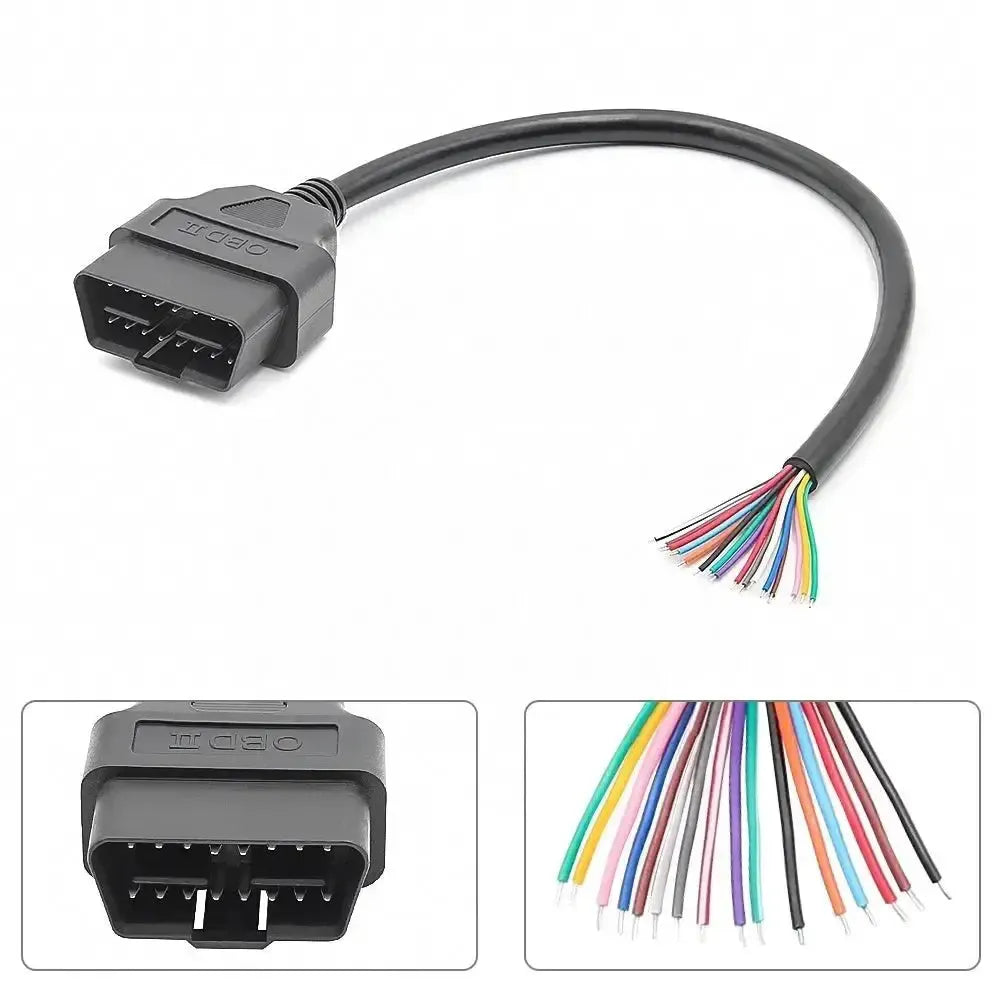

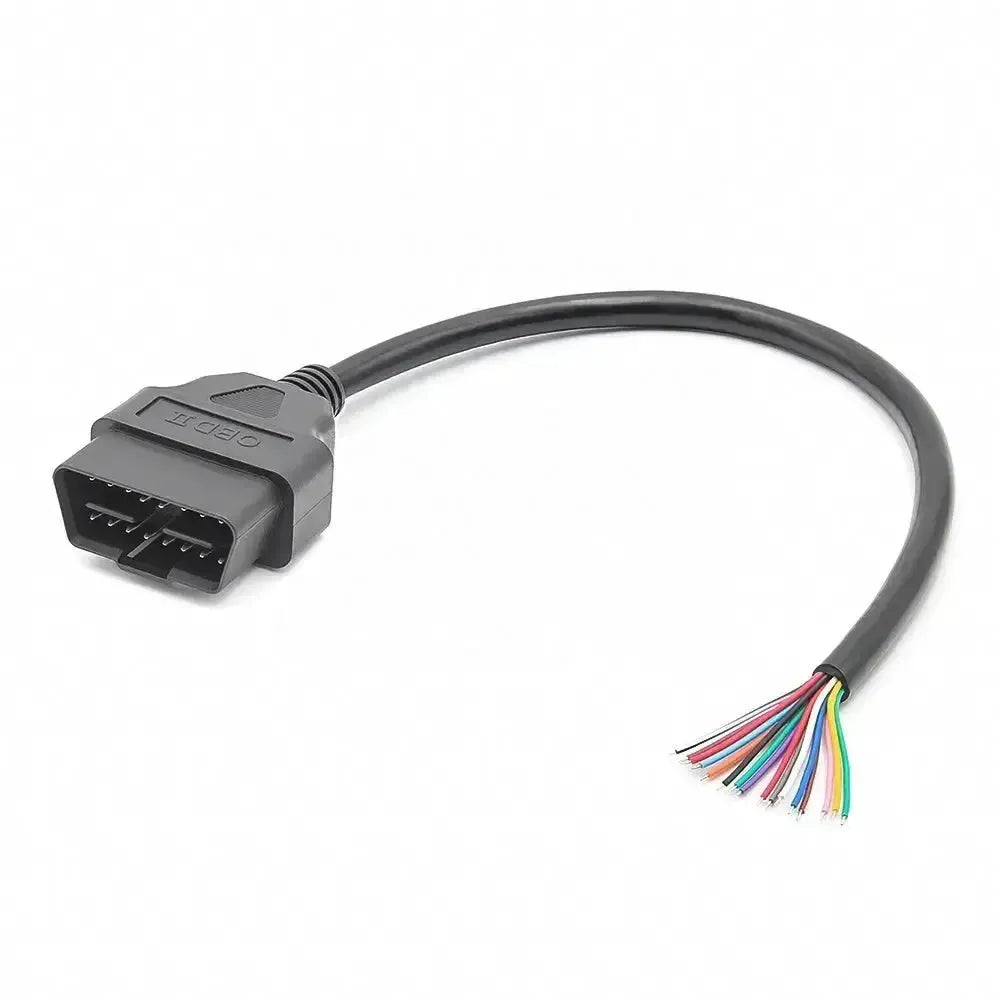

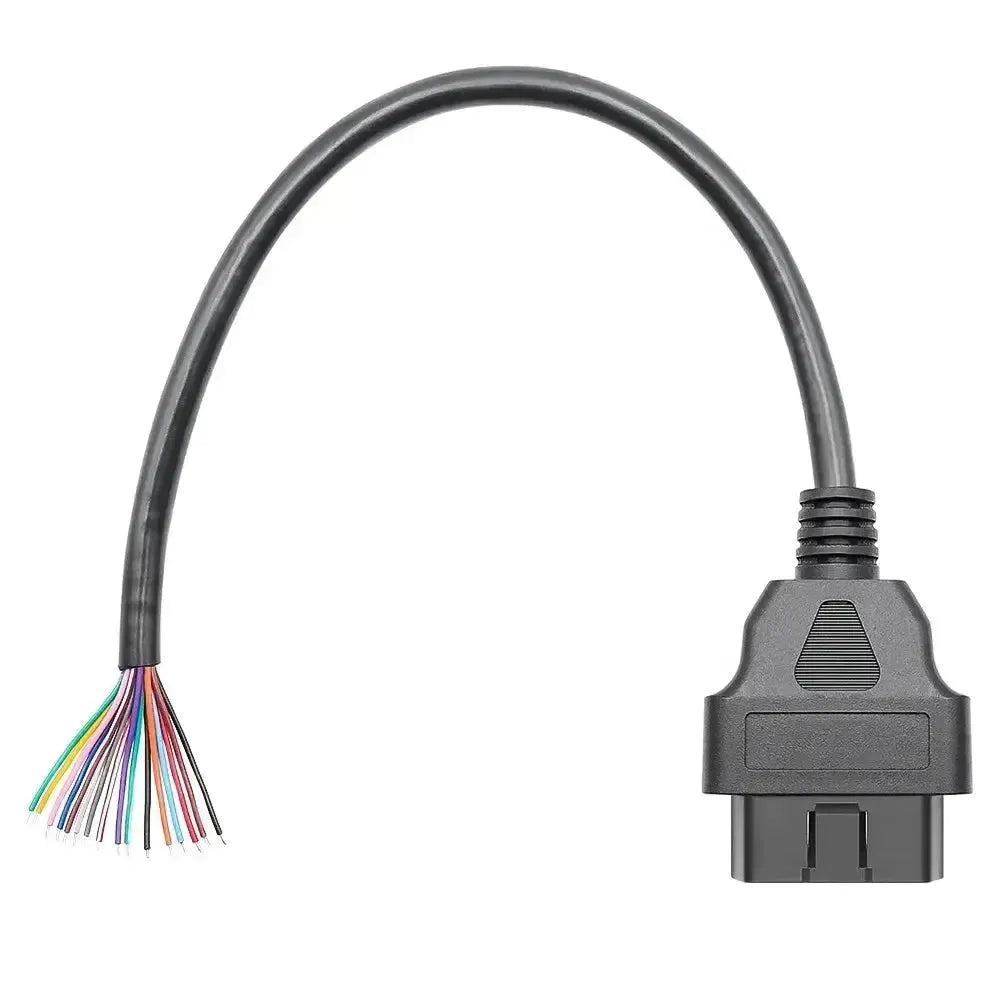

16-pinowy wtyk OBD2 (męski) z 16 otwartymi końcówkami kabli – 30 cm

Ten uniwersalny 16-pinowy męski złącze OBD2 (J1962) został zaprojektowany do tworzenia własnego sprzętu diagnostycznego, kabli testowych lub sprzętu interfejsowego. Wtyczka jest identyczna z męską częścią dongla OBD2 i pasuje do każdego standardowego portu OBD2 (żeńskiego) w pojazdach.

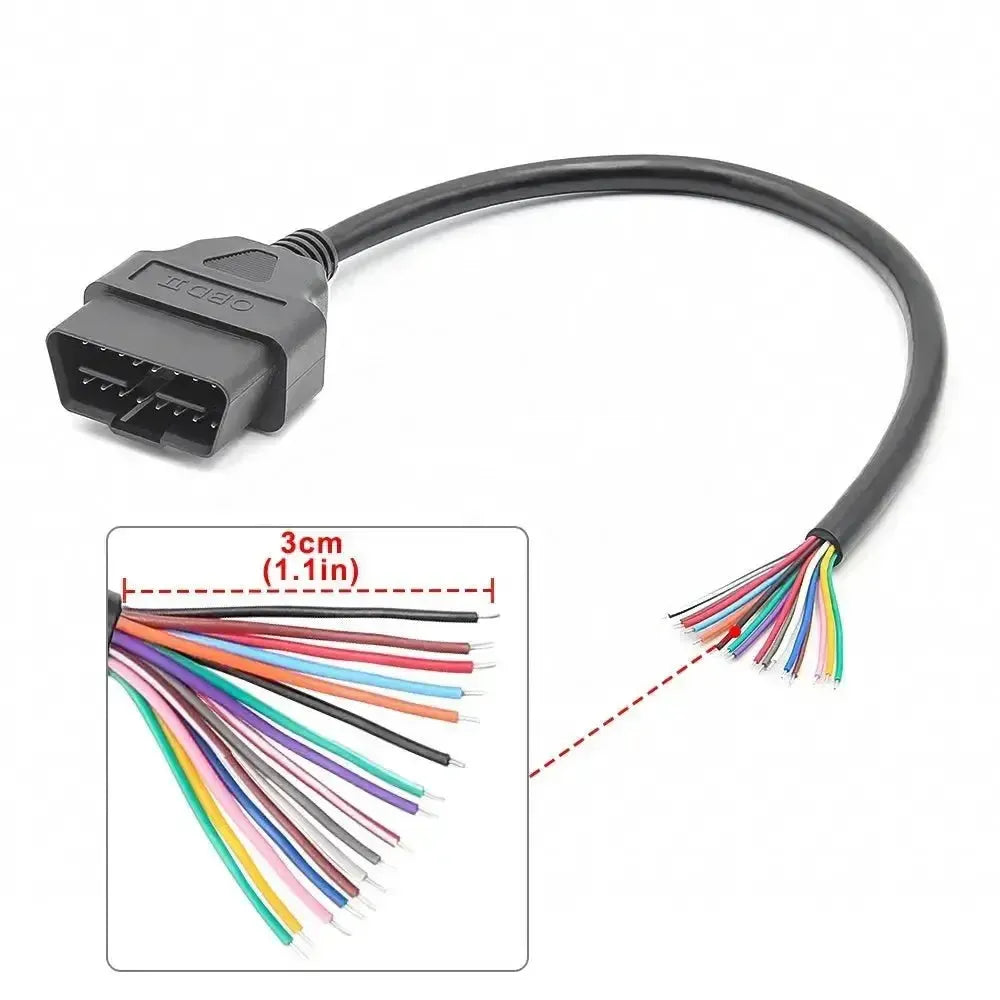

Wtyczka wyposażona jest w 30 cm długi pęk przewodów, gdzie każdy z 16 pinów jest osobno połączony z kolorowo oznaczonym kablem z otwartym końcem. Ten projekt "pigtail" czyni ją idealnym punktem startowym do budowy niestandardowych narzędzi diagnostycznych, rejestratorów danych lub interfejsów ECU.

Zastosowanie i funkcjonalność:

Ten męski złącze OBD2 jest przeznaczone do zastosowania po stronie sprzętu diagnostycznego, a nie pojazdu. Możliwe zastosowania to:

• Rozwój narzędzi diagnostycznych: Buduj własny interfejs diagnostyczny do komunikacji OBD2
• Rejestracja danych: Podłączanie rejestratorów GPS, monitorów magistrali CAN lub sprzętu do pomiaru wydajności
• Prototypowanie dongli: Idealne do rozwoju telematyki oraz adapterów Bluetooth/Wi-Fi OBD
• Tworzenie kabli testowych: Podłączanie przyrządów pomiarowych do poszczególnych pinów portu diagnostycznego pojazdu

Uwaga: ta wtyczka nie jest przeznaczona jako bezpośredni kabel przejściowy, lecz jako komponent bazowy do zastosowań profesjonalnych lub edukacyjnych.

Kompatybilność:

Złącze jest zgodne z normą SAE J1962 Typ A i fizycznie pasuje do każdego gniazda OBD2 (żeńskiego) w pojazdach z systemami 12V lub 24V, w tym praktycznie wszystkich samochodów w Europie od:

• 2001 (pojazdy z silnikiem benzynowym)
• 2004 (pojazdy z silnikiem Diesla)

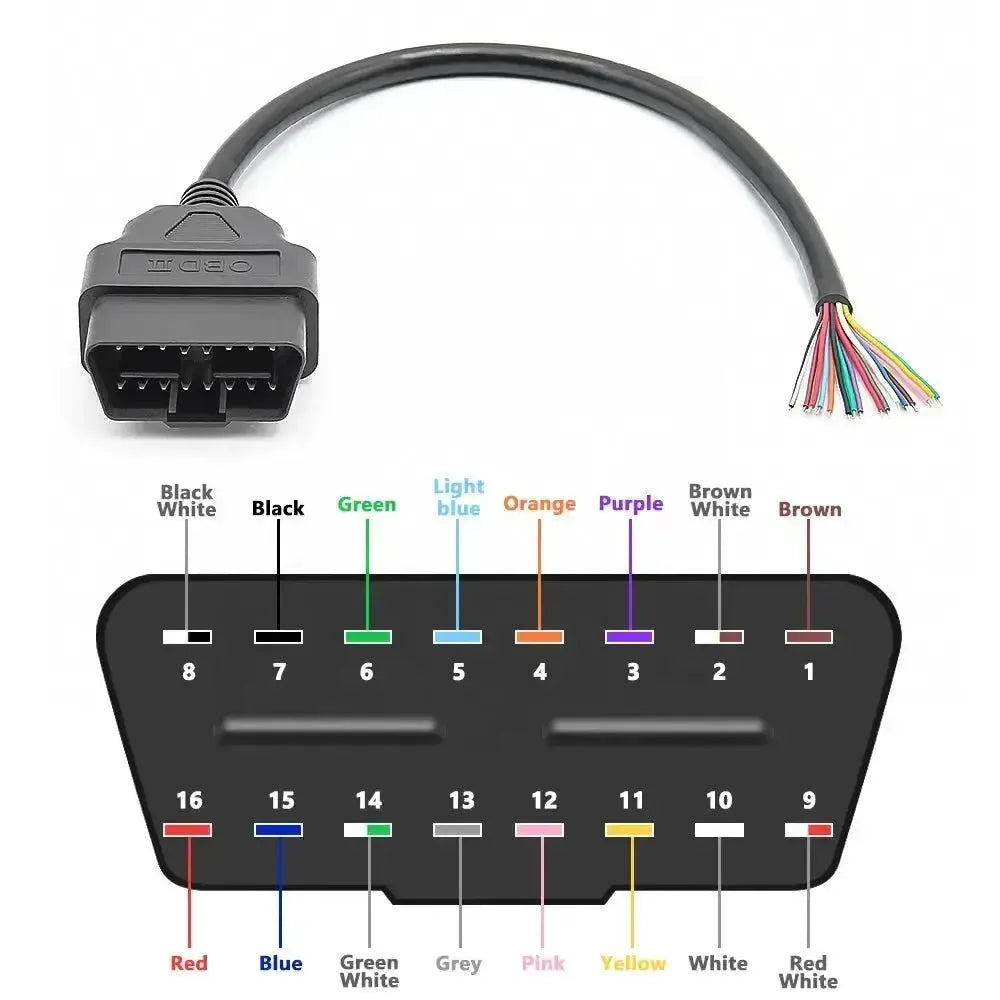

Dla prawidłowego działania użytkownik musi sam zastosować odpowiedni schemat pinout w projekcie urządzenia końcowego.

Zawartość opakowania:

• 1x 16-pinowa wtyczka OBD2 męska z 16 kablami z otwartym końcem (30 cm)
