Zestaw kabli adapter MultiECUScan (6-częściowy)

De MultiECUScan Kabel adapterset is een 6-delige collectie van adapters die ontworpen zijn om een verbinding tot stand te brengen tussen een standaard OBD2-interface en specifieke regeleenheden (ECU's) in voertuigen. Deze set is met name ontwikkeld voor gebruik met diagnose-software zoals MultiECUScan en AlfaOBD. Elke kabel in de set heeft een unieke kleur en interne bedrading om toegang te krijgen tot systemen die niet via de standaard OBD2-pinnen bereikbaar zijn.

De functionaliteit van deze set berust op het omleiden van de diagnostische pinnen. Een standaard interface kan hierdoor communiceren met modules zoals de airbag, ABS, stuurbekrachtiging en het CAN-netwerk. De adapters maken een fysieke verbinding tussen de 16-pins connector van de diagnose-interface en de 16-pins OBD2-poort van het voertuig, waarbij de pinconfiguratie wordt aangepast aan de eisen van de te benaderen ECU. Dit maakt diepgaande diagnostiek, het uitlezen van foutcodes en het uitvoeren van servicefuncties mogelijk.

Zastosowanie en functionaliteit:

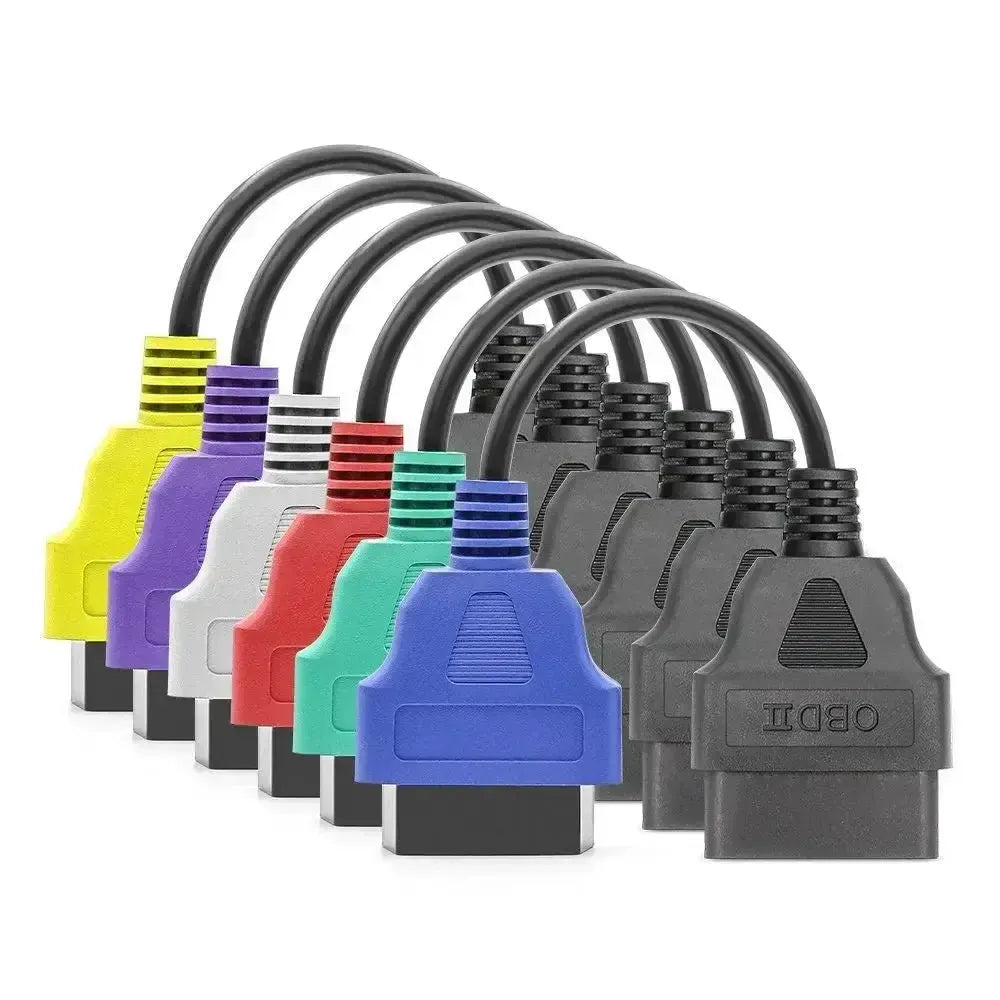

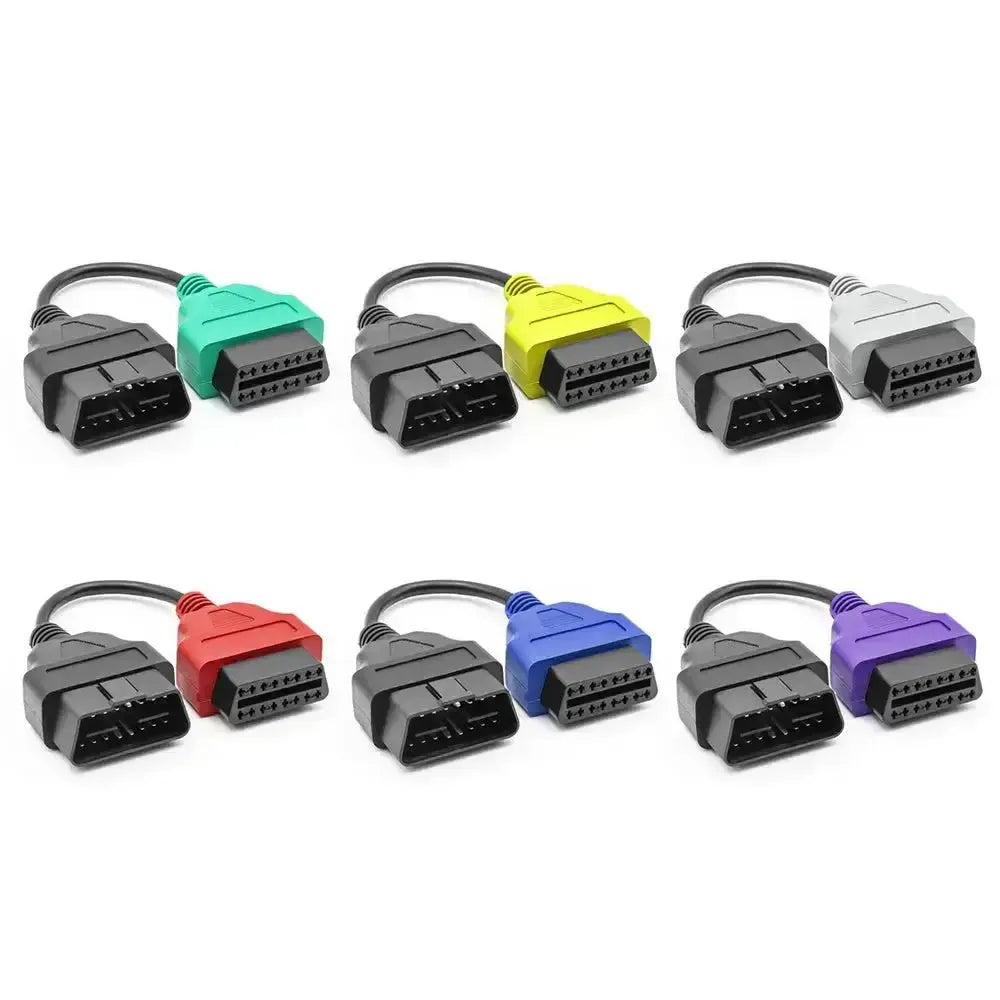

Deze set van zes gekleurde Kabel adapter is ontworpen om toegang te krijgen tot diverse elektronische regeleenheden (ECU's) in compatibele voertuigen. Elke kleur correspondeert met een specifieke pinconfiguratie voor een bepaalde module.

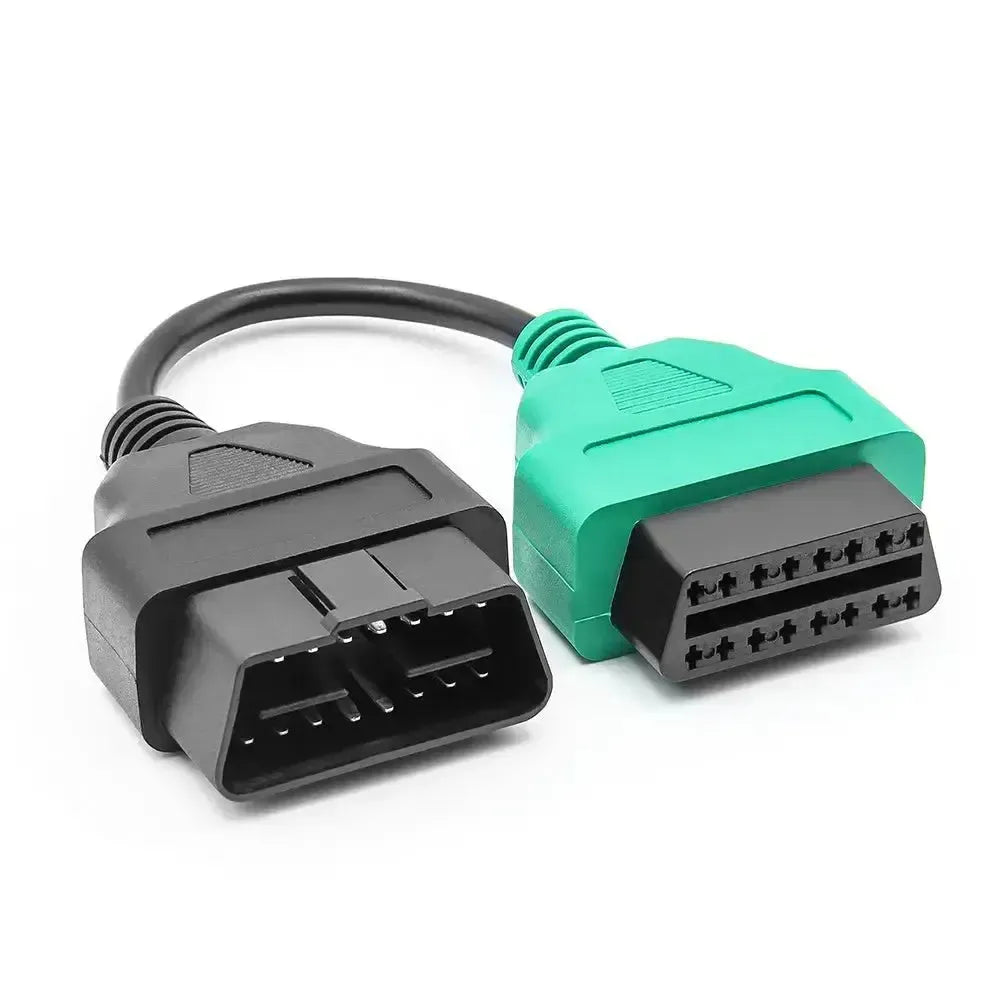

• Groene kabel (Adapter 1): Voor toegang tot de ABS en stuurbekrachtiging (Power Steering).
• Rode kabel (Adapter 2): Voor het uitlezen van het airbagsysteem (SRS).

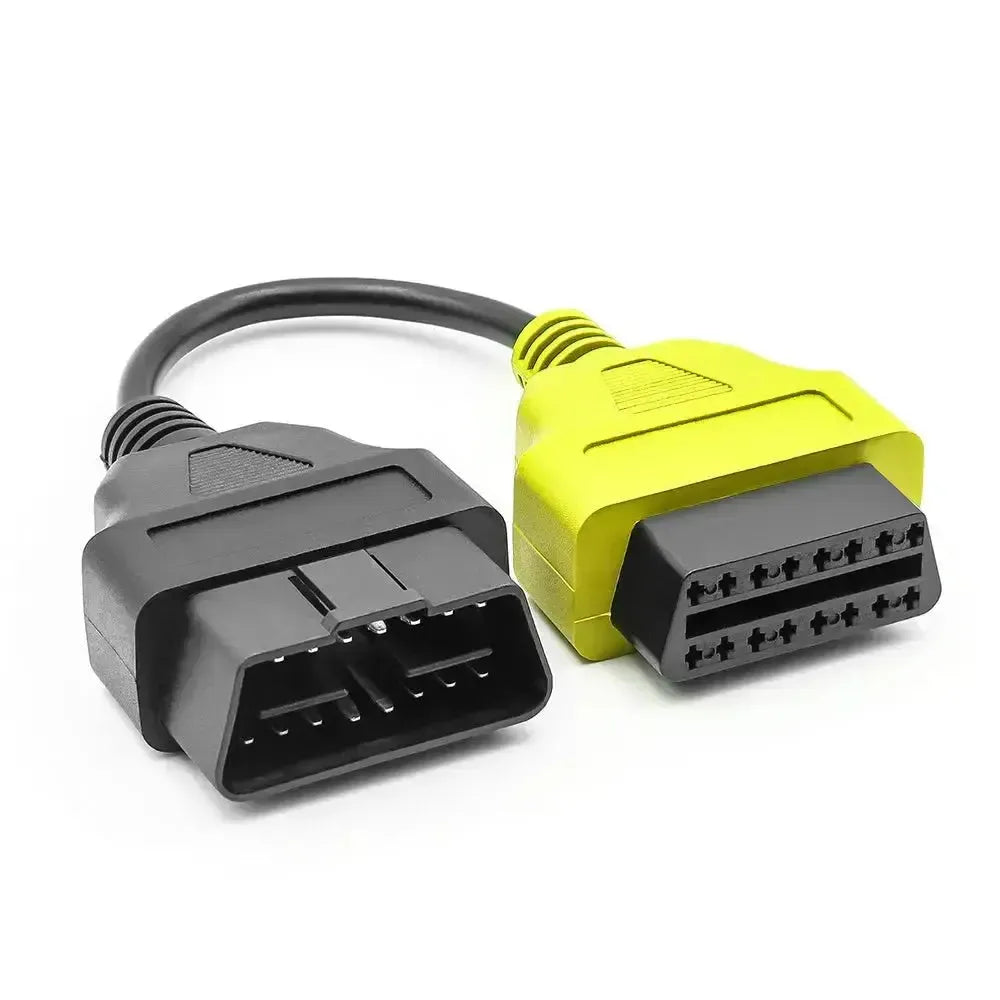

• Gele kabel (Adapter 3): Maakt verbinding met het low-speed CAN-netwerk voor systemen zoals de body computer, deurmodules en het dashboard.

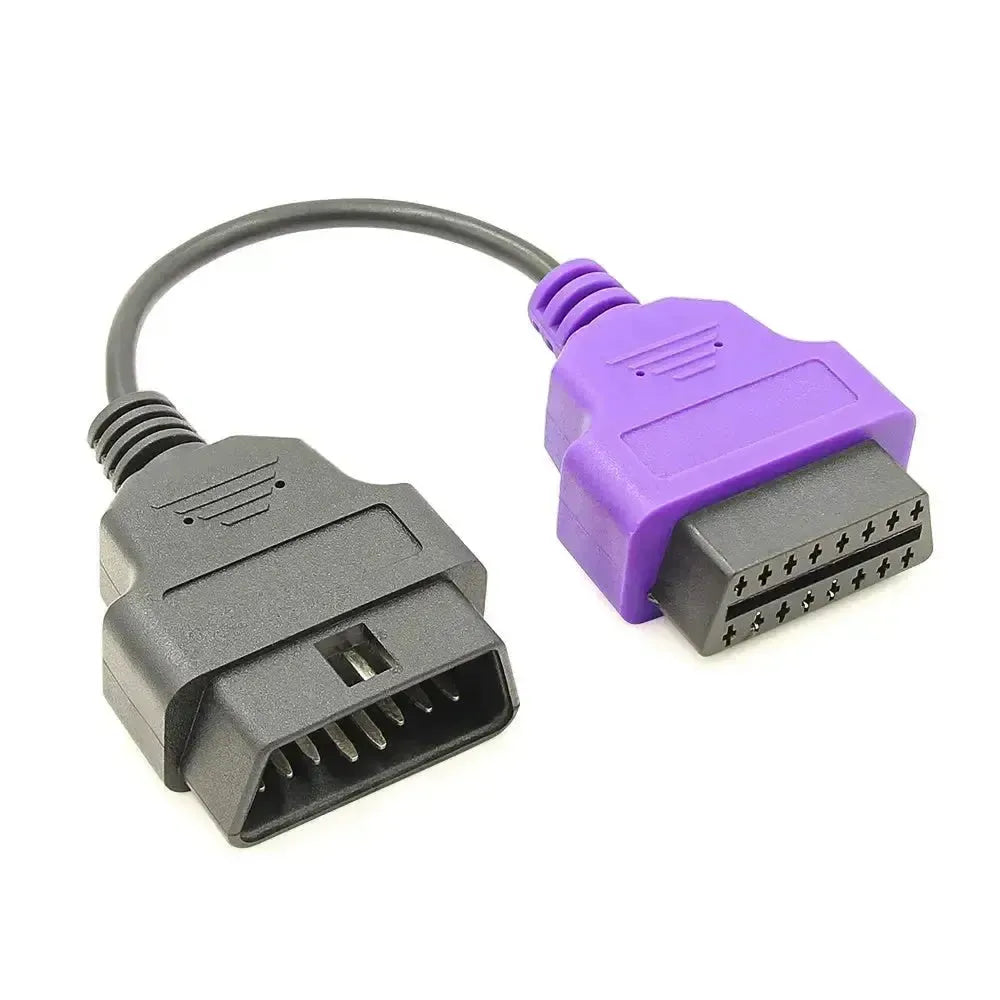

• Paarse kabel (Adapter 4): Voor het uitlezen van systemen zoals de elektrische kap (Electric Hood) en andere specifieke modules.
• Blauwe kabel (Adapter 5): Biedt toegang tot geavanceerde multimedia- en besturingsmodules op nieuwere voertuigen.
• Grijze kabel (Adapter 6): Wordt gebruikt voor basismodules en systemen in recente voertuigen, zoals bepaalde Jeep- en Chrysler-modellen.

Compatibele voertuigen en Zastosowanie:

Deze Kabel adapterset is ontwikkeld voor gebruik met MultiECUScan of AlfaOBD software en is compatibel met een breed scala aan voertuigen, voornamelijk van de FCA-groep. De benodigde kabel is afhankelijk van het model, bouwjaar en de specifieke ECU.

Abarth:

• 500: (2008-heden)
• Grande Punto: (2007-2010)
• Punto Evo: (2010-2012)

Alfa Romeo:

• 147: (2000-2010)
• 156: (1997-2007)
• 159: (2005-2011)
• Brera: (2005-2010)
• Giulia: (2016-heden)
• Giulietta: (2010-2020)
• GT: (2003-2010)
• MiTo: (2008-2018)
• Stelvio: (2017-heden)

Chrysler:

• Delta: (2011-2014)
• Ypsilon: (2011-heden)

Dodge:

• Journey: (2008-2020)

Fiat:

• 500: (2007-heden)
• 500L: (2012-heden)
• 500X: (2014-heden)
• Bravo: (2007-2014)
• Croma: (2005-2011)
• Doblo: (2001-heden)
• Ducato: (2002-heden)
• Grande Punto: (2005-2012)
• Panda: (2003-obecnie)
• Punto Evo: (2009-2012)
• Stilo: (2001-2008)

Jeep:

• Compass: (2017-obecnie)
• Renegade: (2014-obecnie)

Lancia:

• Delta: (2008-2014)
• Musa: (2004-2012)
• Ypsilon: (2003-2011)

Ważne: Specyficzny kabel, który jest potrzebny, zależy od modelu pojazdu, roku produkcji i modułu do diagnostyki. Proszę sprawdzić dokumentację MultiECUScan lub AlfaOBD dla dokładnego zastosowania per pojazd.

Zawartość opakowania:

• 1x MultiECUScan Kabel adapter Set (6-częściowy)

Specyfikacje techniczne:
