GoDiag GT100 Plus | Breakout Box

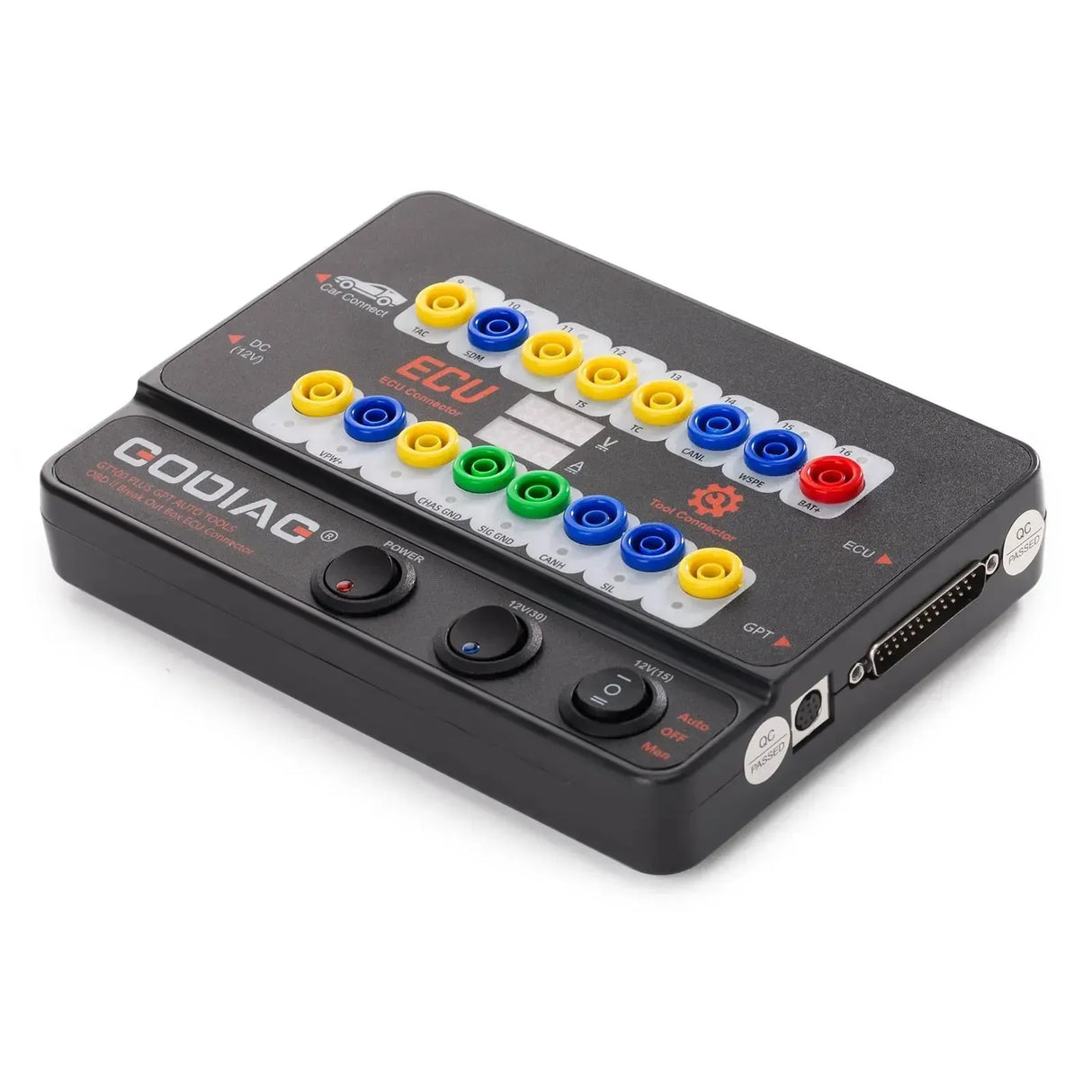

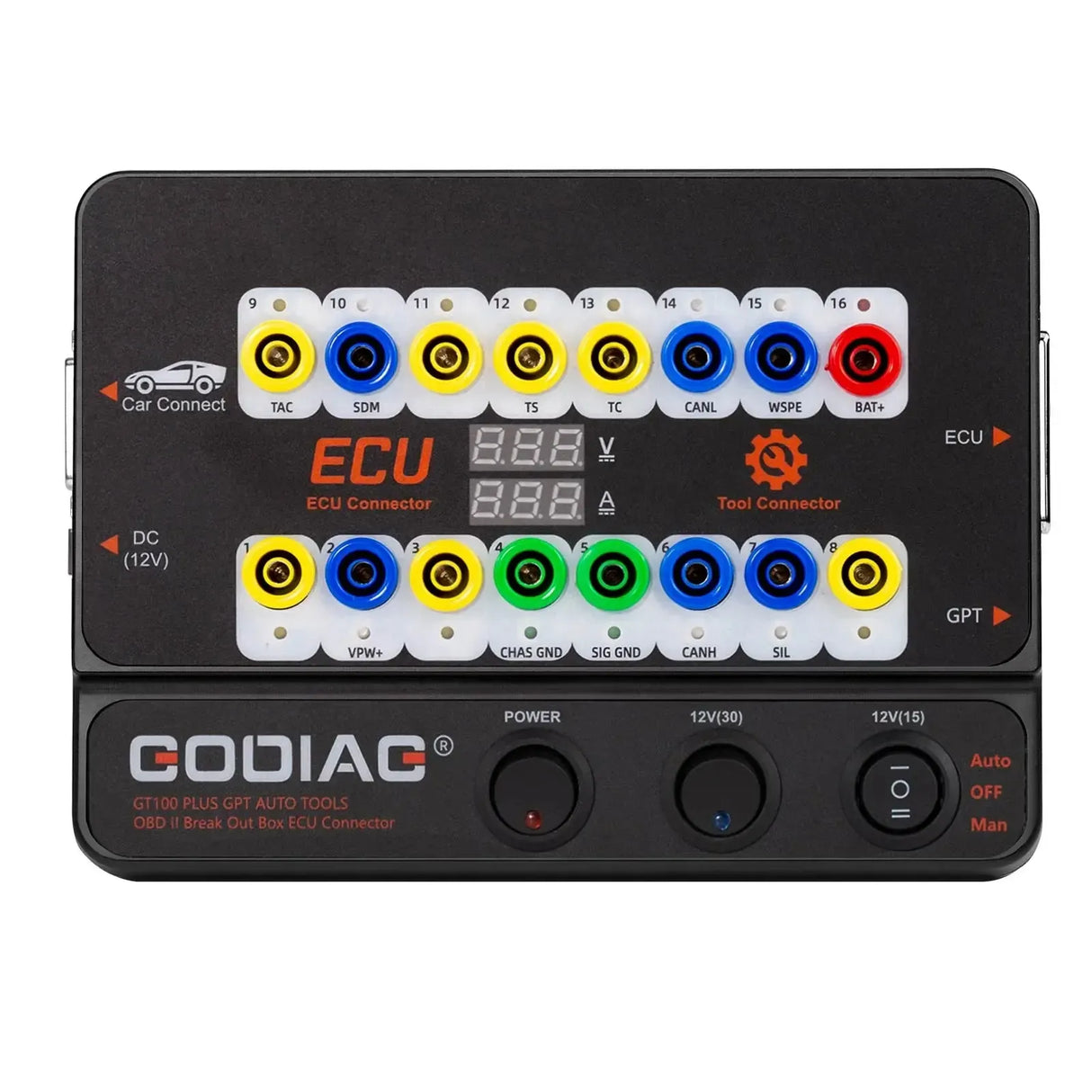

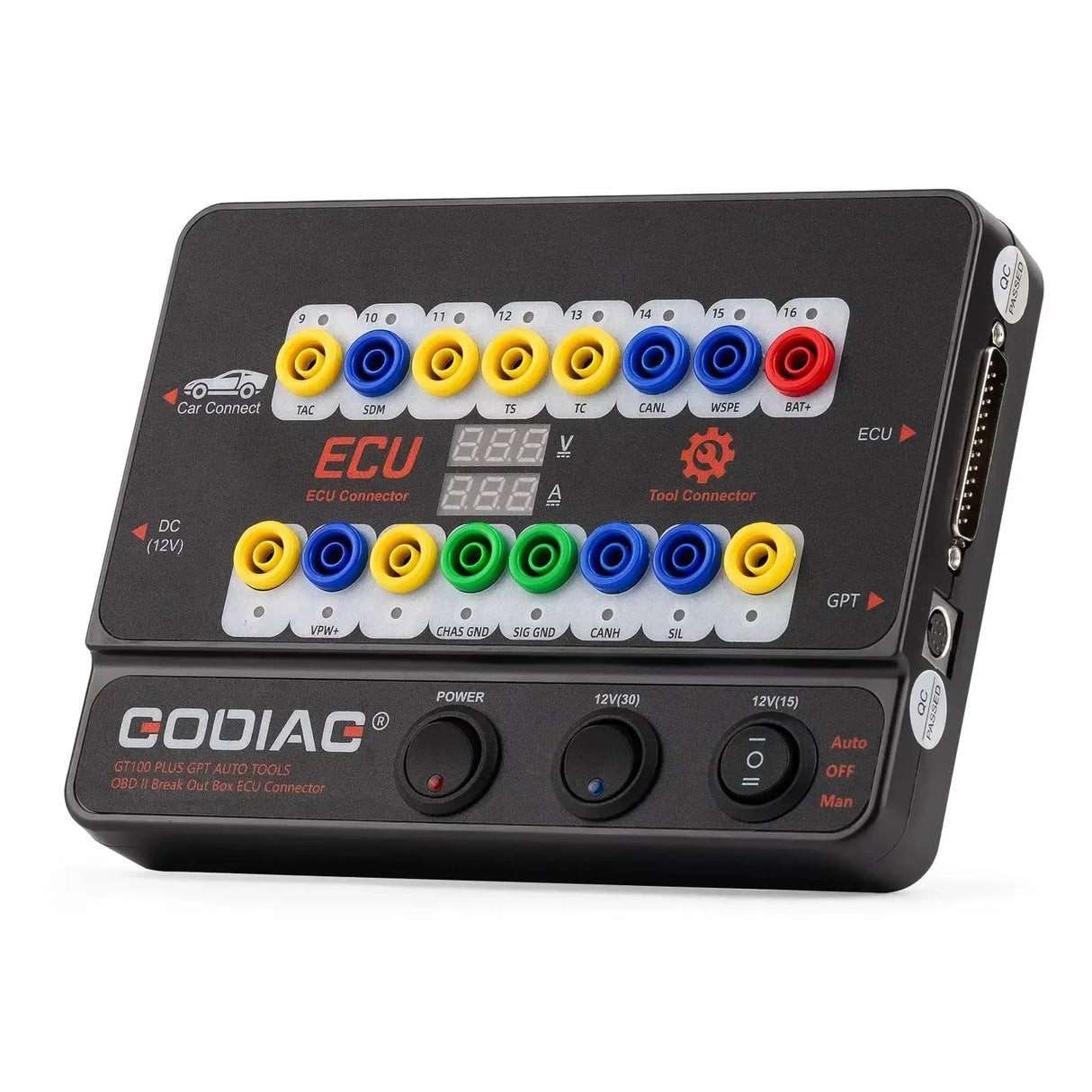

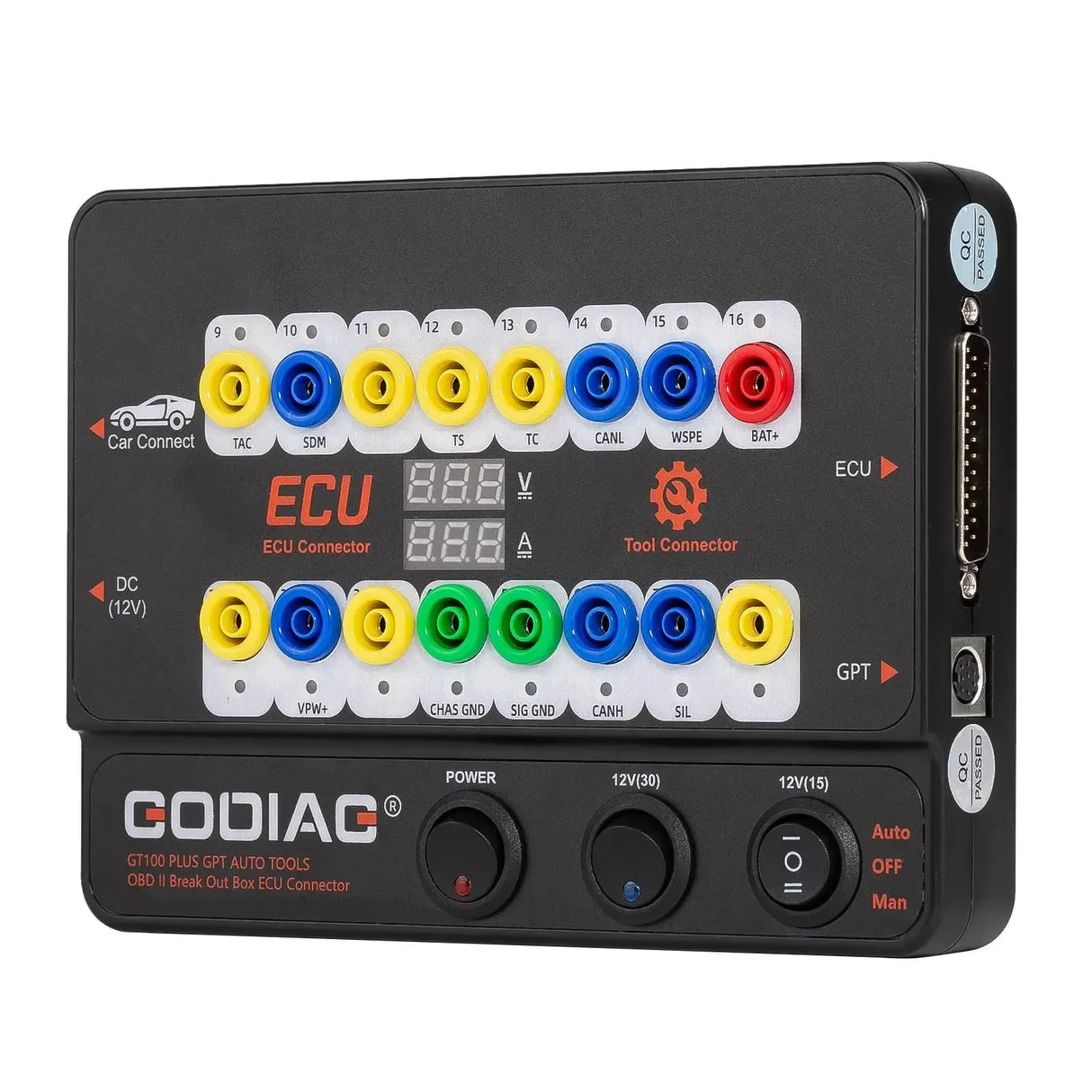

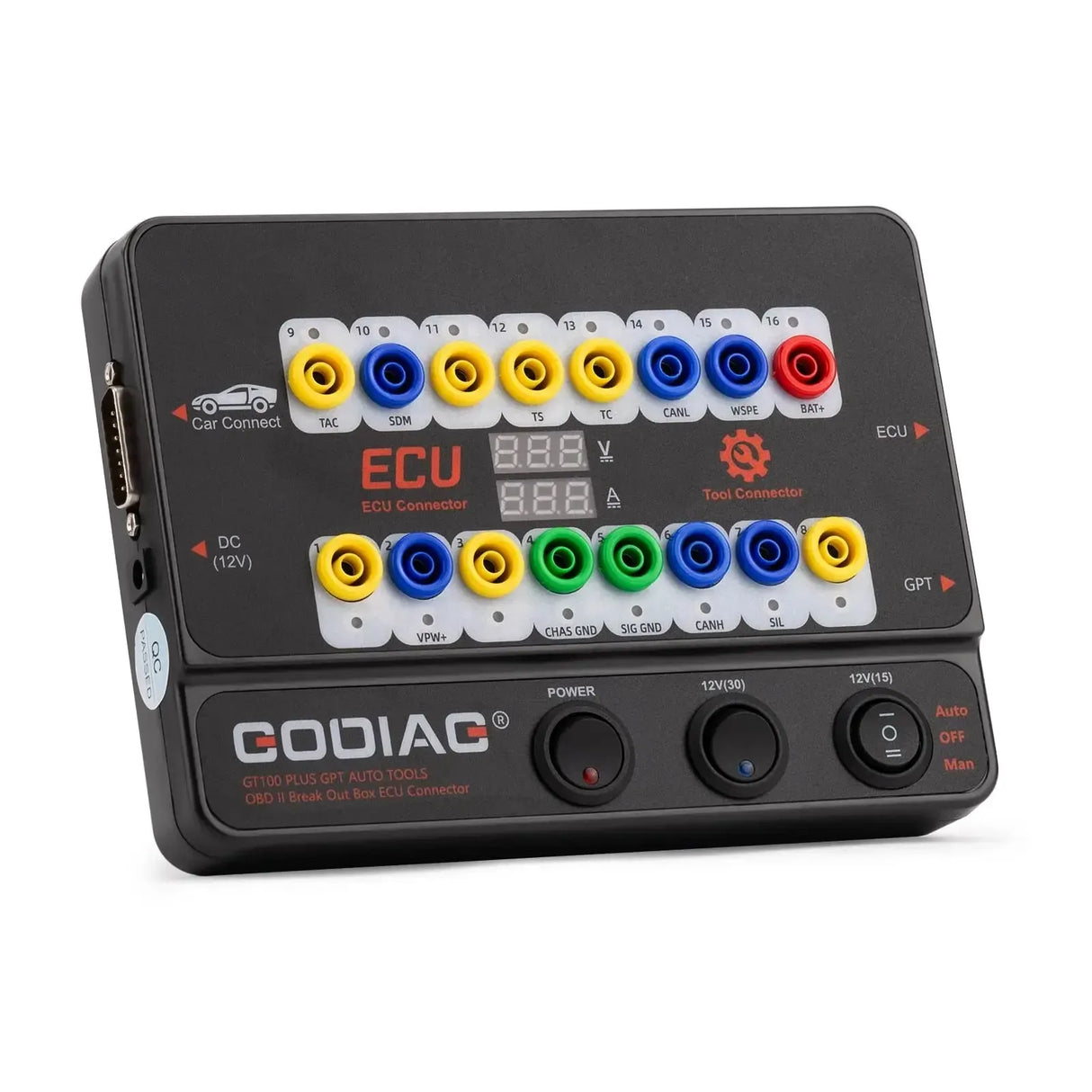

GoDiag GT100 Plus to breakout box i złącze ECU, zaprojektowane do diagnostyki i testowania elektroniki pojazdów. To urządzenie umożliwia wykrywanie protokołów komunikacyjnych, kontrolę stanu portu diagnostycznego OBDII oraz podłączanie ECU na stole warsztatowym. Wbudowany wyświetlacz cyfrowy pokazuje w czasie rzeczywistym napięcie (V) i natężenie prądu (A) podłączonego modułu, co pomaga w monitorowaniu statusu komunikacji.

Dodatkowo GT100 Plus działa jako źródło zasilania dla pojazdu podczas wymiany akumulatora, aby zapobiec utracie danych. Breakout box obsługuje różne protokoły, w tym CAN-bus, K-Line, GPT i DOIP-ENET. System jest odpowiedni zarówno dla pojazdów 12V, jak i ciężarówek 24V dzięki wbudowanej funkcji konwersji i może być używany jako przedłużacz lub do jednoczesnego łączenia wielu modułów ECU.

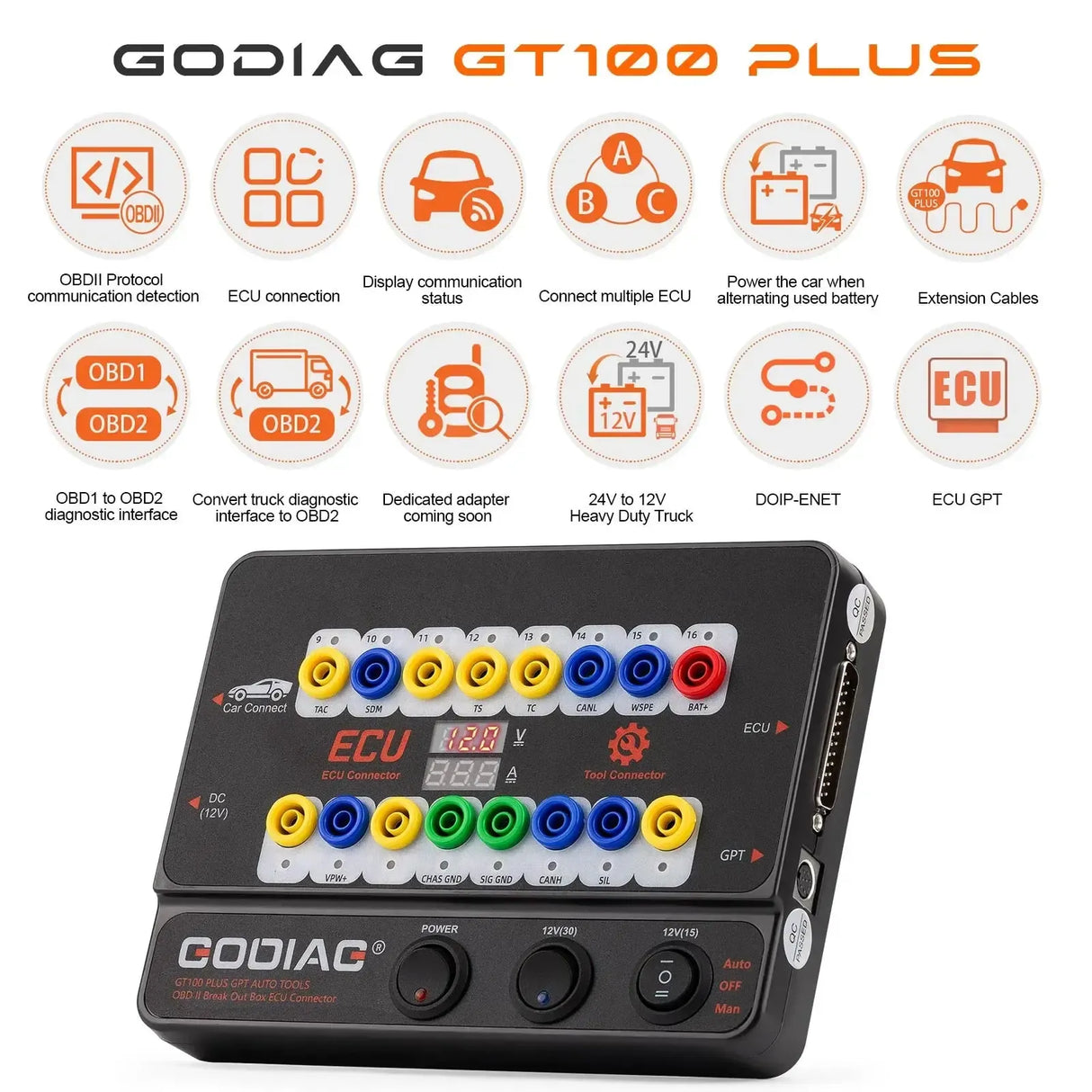

Zastosowanie i funkcjonalność:

GT100 Plus oferuje szeroki zakres funkcji do diagnostyki, programowania i testowania ECU:

• Wykrywanie protokołu OBDII: Lampki kontrolne pokazują aktywną komunikację na pinach OBDII, co pozwala szybko ustalić, jaki protokół jest używany (np. K-Line, CAN-bus).
• Połączenie ECU na stole warsztatowym: Umożliwia podłączenie ECU poza pojazdem za pomocą złącza DB25 i dołączonych kolorowych kabli. Nadaje się do programowania, klonowania i testowania.
• Wsparcie GPT i DOIP-ENET: Wyposażony w specjalne złącza do programowania GPT bez otwierania ECU oraz port RJ45 do diagnostyki przez DOIP-ENET.
• Wyświetlanie napięcia i natężenia prądu: Cyfrowy wyświetlacz pokazuje napięcie interfejsu OBDII oraz natężenie prądu zużywanego przez podłączone ECU.
• Zasilanie podczas wymiany akumulatora: Podłączając zewnętrzne źródło zasilania do GT100 Plus, elektronika pojazdu może być zasilana podczas wymiany akumulatora.
• Funkcja adaptera z OBD1 na OBD2: Urządzenie może być używane w połączeniu z kablem OBD1-do-OBD2 (nie dołączonym) do odczytu starszych pojazdów.
• Konwersja 24V na 12V: Wbudowany moduł przekształca zasilanie 24V ciężkich ciężarówek na 12V, aby standardowy sprzęt diagnostyczny 12V mógł być bezpiecznie używany.
• Łączenie wielu ECU: Możliwe jest jednoczesne podłączenie wielu modułów ECU do wspólnej diagnostyki lub programowania.
• Kontrola portu diagnostycznego: Sprawdza, czy port OBDII pojazdu działa poprawnie oraz czy piny zasilania i masy są w porządku przed podłączeniem sprzętu diagnostycznego.

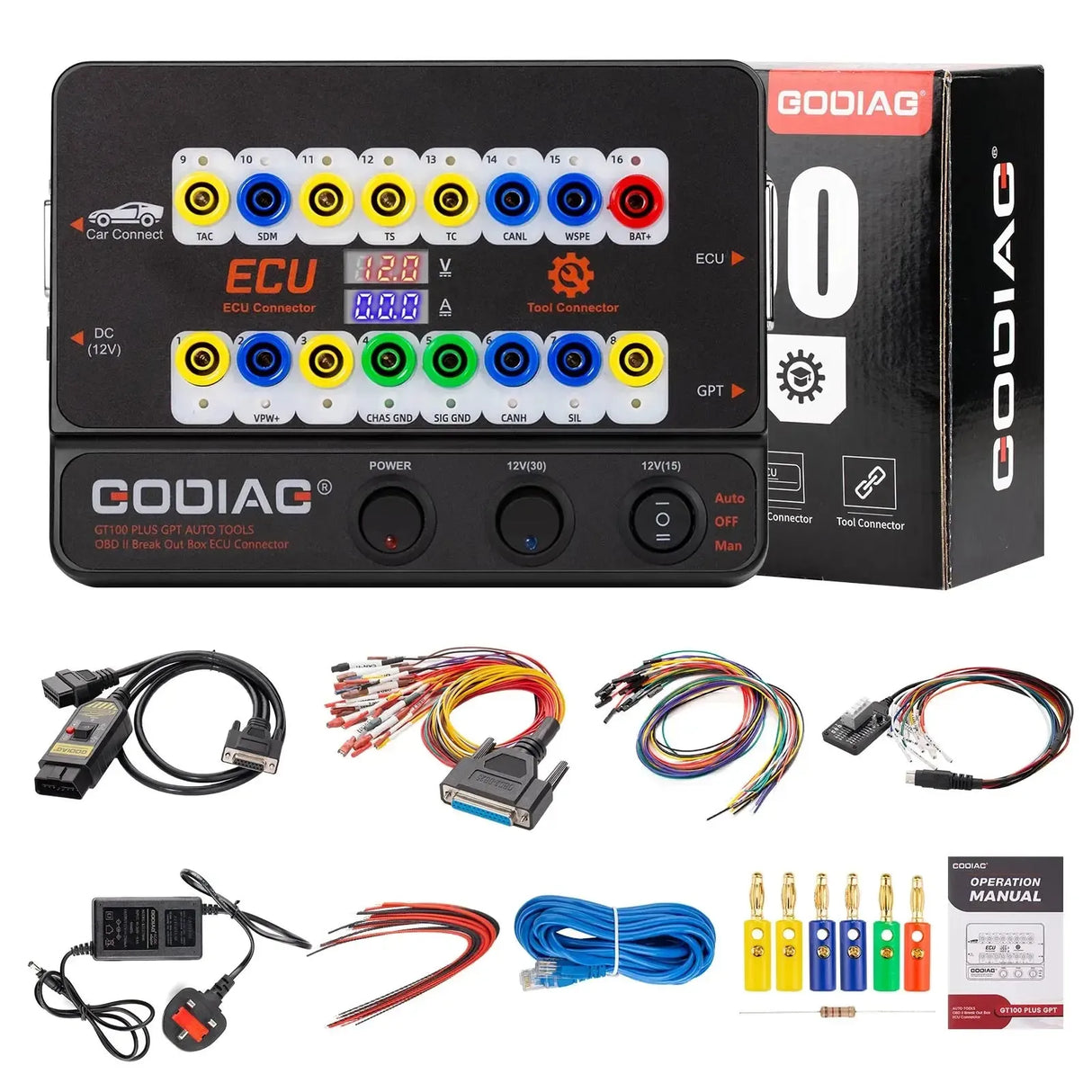

Zawartość opakowania:

• 1x jednostka główna GoDiag GT100 Plus
• 1x kabel OBD2-do-DB25
• 1x zestaw kolorowych kabli DB25 (kabel GPT)
• 1x zasilacz (12V)
• 1x rezystor 120 omów
• 1x zestaw wtyków bananowych (6 sztuk)
• 2x kabel przeskokowy 24-pinowy
• 1x kabel Ethernet (DOIP-ENET)
• 1x instrukcja obsługi

Specyfikacje techniczne:
