Jaltest Ciężarówka Tester diagnostyczny

Moduł Jaltest CV-vrachtwagenmodule to specjalistyczne rozszerzenie platformy diagnostycznej Jaltest, skoncentrowane na diagnostyce wszystkich marek ciężarówek. Moduł ten umożliwia warsztatom diagnostykę systemów elektronicznych z dokładnością OE, odczyt kodów błędów, analizę danych na żywo oraz wykonywanie procedur konserwacyjnych — w pełni dostosowanych do ciężarówek.

Moduł korzysta z Jaltest Link VCI oraz oprogramowania Jaltest SOFT CV, aktywując wyłącznie marki i systemy ciężarówek. Dzięki temu konfiguracja ta oferuje ukierunkowane rozwiązanie dla warsztatów skupiających się wyłącznie na diagnostyce ciężarówek, bez zbędnych funkcji dla innych kategorii pojazdów. Zwiększa to wydajność, łatwość obsługi i opłacalność w codziennej praktyce warsztatowej.

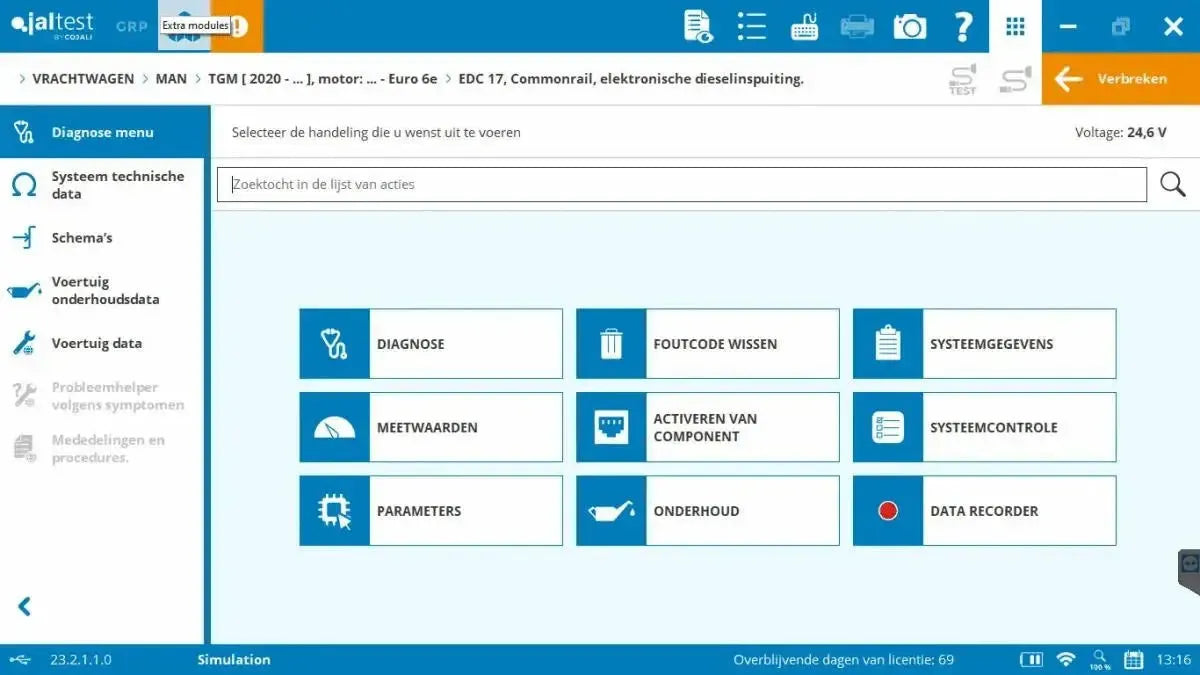

Funkcje diagnostyczne:

Moduł Jaltest CV-vrachtwagenmodule oferuje rozbudowaną, niezależną od marki diagnostykę na poziomie OE dla wszystkich systemów elektronicznych w komercyjnych ciężarówkach. Główne funkcje obejmują:

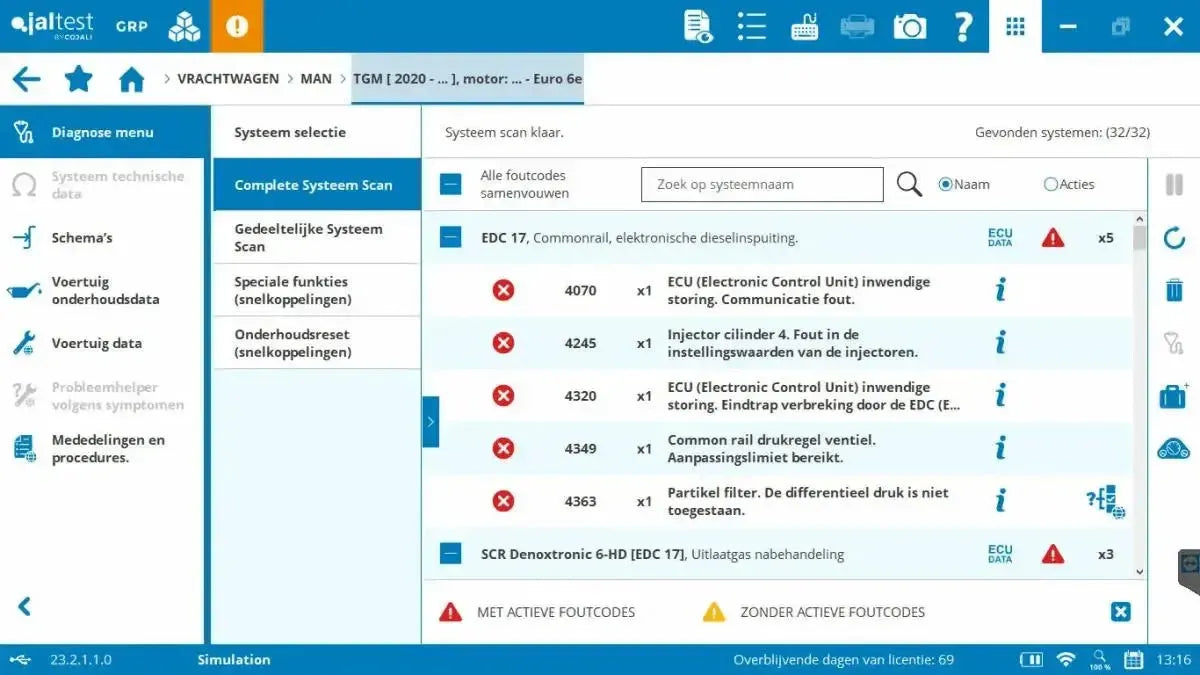

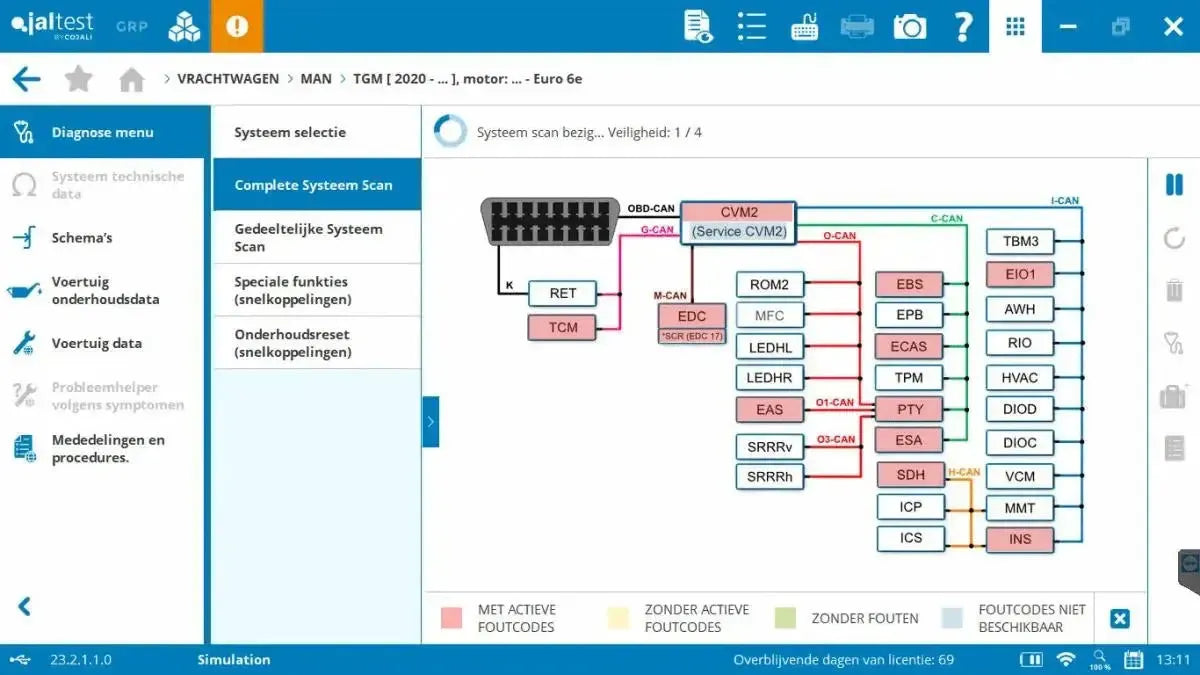

• Pełna diagnostyka systemu: automatycznie wykonuje pełne skanowanie wszystkich obecnych jednostek sterujących (ECU) w pojeździe i natychmiast wykrywa kody błędów dla każdego systemu.
• Odczyt i kasowanie kodów błędów: wyświetla aktualne, trwałe i sporadyczne kody błędów z jasnymi opisami, w tym oryginalne numery kodów OEM i szczegółowe wyjaśnienia.
• Monitorowanie danych na żywo: rejestruje wartości czujników i parametrów w czasie rzeczywistym. Dane mogą być wyświetlane numerycznie i graficznie, z możliwością zapisu pomiarów do późniejszej analizy.
• Testowanie aktuatorów: bezpośrednio steruje poszczególnymi komponentami, takimi jak zawory, przekaźniki, wtryskiwacze lub elektryczne aktuatory, aby zweryfikować ich działanie w czasie rzeczywistym.
• Informacje o ECU i systemie: zapewnia dostęp do danych technicznych jednostek sterujących, w tym numeru części, wersji oprogramowania, numeru seryjnego i danych pierwszej instalacji.

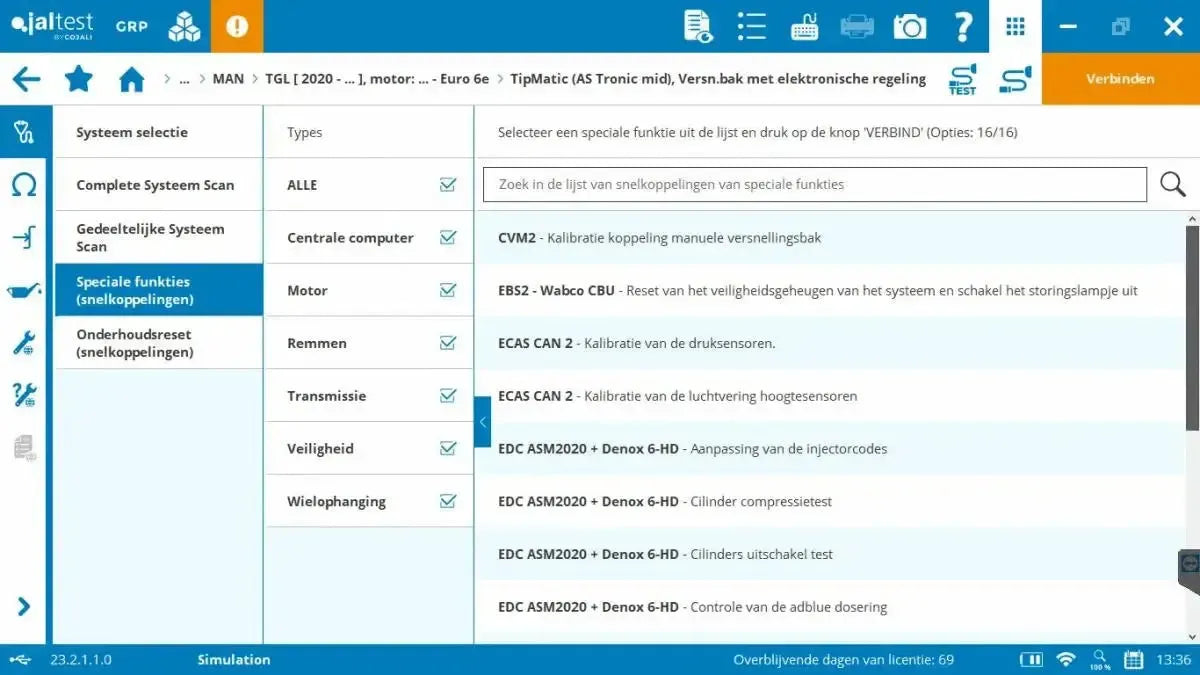

Funkcje konserwacji, serwisu i kalibracji:

Moduł Jaltest CV-vrachtwagenmodule oferuje kompleksowy pakiet procedur konserwacji, serwisu i kalibracji specyficznych dla vrachtwagens. Funkcje te są równoważne, a często nawet bardziej zaawansowane niż możliwości specyficznego sprzętu diagnostycznego marek. Umożliwiają technikom samodzielne wykonywanie pełnej diagnostyki i procedur naprawczych zgodnie ze specyfikacjami OE.

Silnik i układ oczyszczania spalin:

• Serwis DPF: wspiera wymuszoną, statyczną i dynamiczną regenerację filtra cząstek stałych, w tym reset wartości sadzy i popiołu.
• Serwis systemu SCR/AdBlue: diagnostyka i konserwacja pompy AdBlue, wtryskiwacza i ogrzewania. W tym test szczelności, kontrola ciśnienia i procedury resetowania.
• Kodowanie wtryskiwaczy: zapisuje kody IMA, C2i lub C3i do ECU dla precyzyjnego wtrysku.
• Test wyłączania cylindrów: sprawdza indywidualny wkład cylindrów, aby szybko zlokalizować usterki mechaniczne.
• Test kompresji: test sterowany oprogramowaniem do oceny względnej kompresji silnika.
• Nauka EGR/przepustnicy: kalibracja po czyszczeniu lub wymianie zaworu EGR lub przepustnicy.
• Test turbiny VGT: testuje turbosprężarkę o zmiennej geometrii pod kątem reakcji i zakresu ruchu.
• Nauka czujnika wału korbowego/wałka rozrządu: przeprowadza procedurę nauki po wymianie czujnika lub jednostki sterującej.

Skrzynia biegów i układ napędowy:

• Kalibracja skrzyni biegów: regulacja siłowników zmiany biegów i sprzęgła w automatycznych skrzyniach biegów takich jak I-Shift, Opticruise i AS Tronic.
• Nauka sprzęgła: określa punkt załączania i przeprowadza kontrolę zużycia.
• Reset serwisu oleju przekładniowego: resetuje interwał serwisowy oleju przekładniowego.

Systemy hamulcowe i bezpieczeństwa:

• Serwis EPB: sterowanie elektronicznym hamulcem postojowym do konserwacji zacisków hamulcowych.
• Odpowietrzanie ABS/EBS: aktywuje pompę w celu usunięcia powietrza z systemu.
• Kalibracja czujnika ciśnienia hamulca: kalibracja czujników ciśnienia w systemie EBS.
• Reset wskaźnika zużycia: resetowanie systemów ostrzegania o zużyciu przy nowych klockach hamulcowych.

Podwozie, zawieszenie i układ kierowniczy:

• Kalibracja zawieszenia pneumatycznego (EAS/ECAS): ustawia ponownie wysokość jazdy i czujniki. Niezbędne po wymianie elementów zawieszenia pneumatycznego.
• Kalibracja czujnika kąta skrętu kierownicy (SAS): kalibracja po ustawieniu geometrii lub pracach przy układzie kierowniczym i podwoziu.

Zaawansowana diagnostyka & informacje techniczne:

Jedną z najbardziej wyróżniających cech modułu Jaltest CV dla ciężarówek jest bezpośrednia integracja dogłębnych informacji technicznych w oprogramowaniu diagnostycznym. Umożliwia to technikom szybkie przełączanie się między analizą błędów, wglądem w system i praktycznym wykonaniem w jednym środowisku pracy.

• Dane techniczne systemu: oferuje obszerne specyfikacje czujników pojazdu, siłowników i jednostek sterujących, w tym wartości nominalne, zakresy sygnałów i cechy działania.

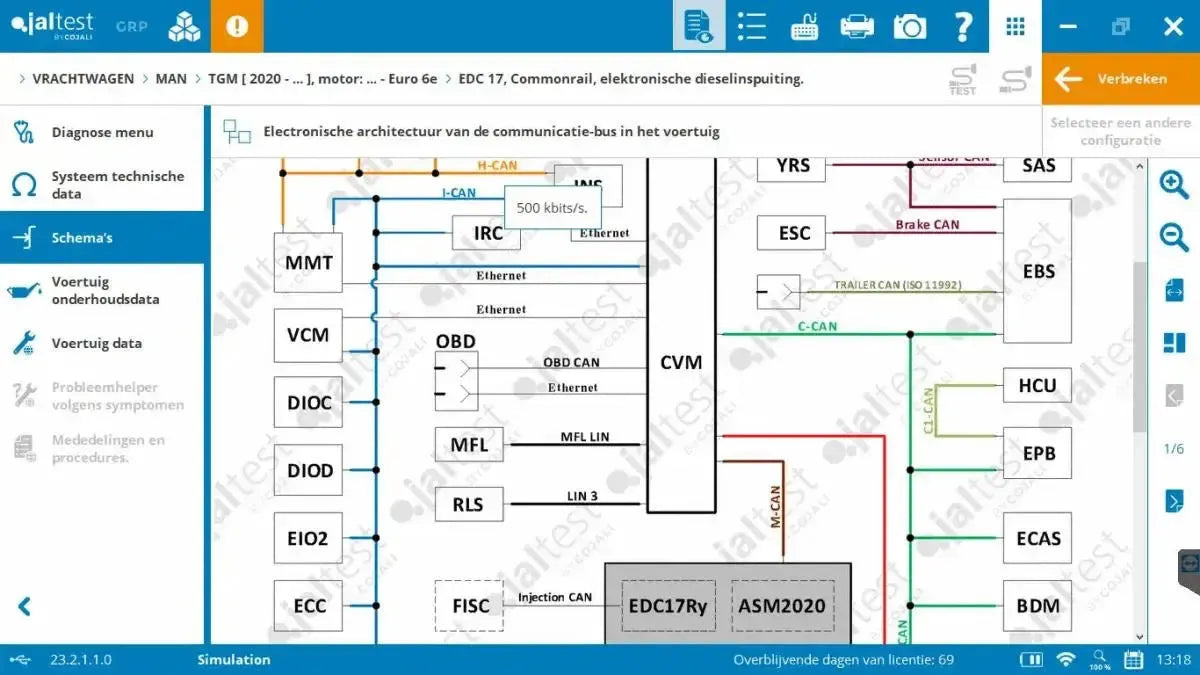

• Interaktywne schematy połączeń: w pełni interaktywne schematy elektryczne, w których komponenty, okablowanie i wyprowadzenia są klikalne. Przy każdym elemencie wyświetlane są bezpośrednio odpowiadające wartości pomiarowe, procedury testowe i dane połączeń.

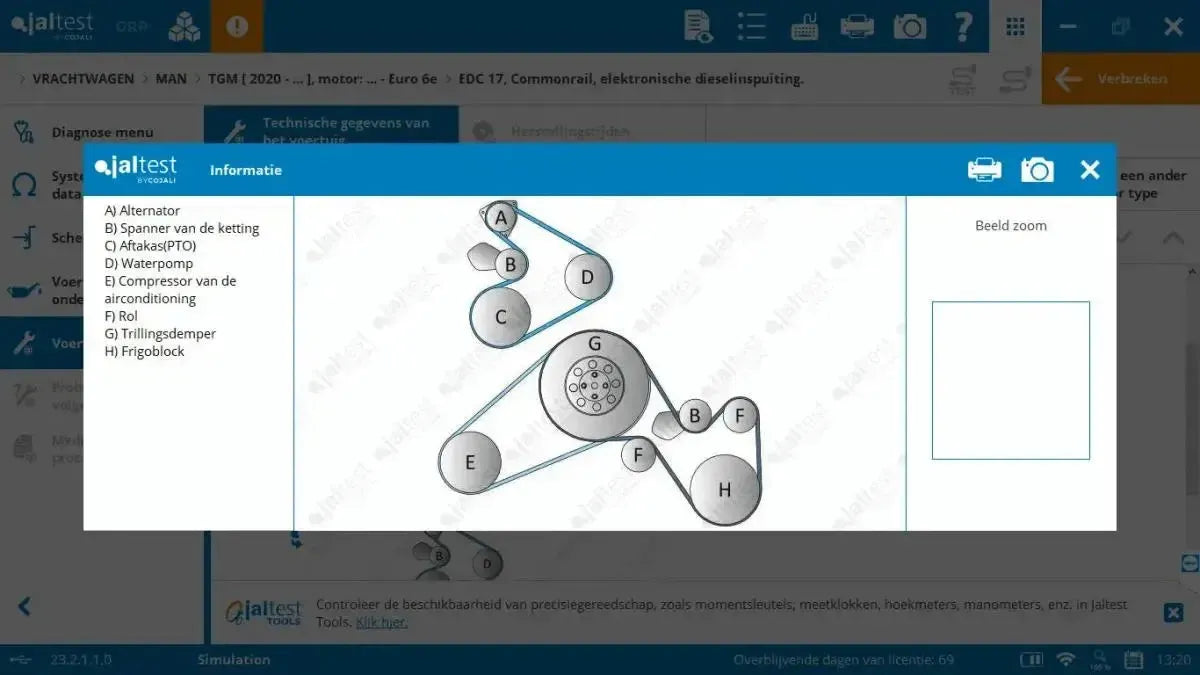

• Dane techniczne pojazdu: dostęp do obszernej bazy danych ze wszystkimi istotnymi danymi pojazdu, w tym momentami dokręcania, pojemnościami płynów, danymi regulacyjnymi oraz specyfikacjami mechanicznymi.
• Przewodniki naprawcze według kodu błędu: dla każdego wykrytego kodu błędu Jaltest oferuje krok po kroku przewodnik naprawczy, w tym analizę przyczyn i rozwiązań, opartą na danych marki i pojazdu.

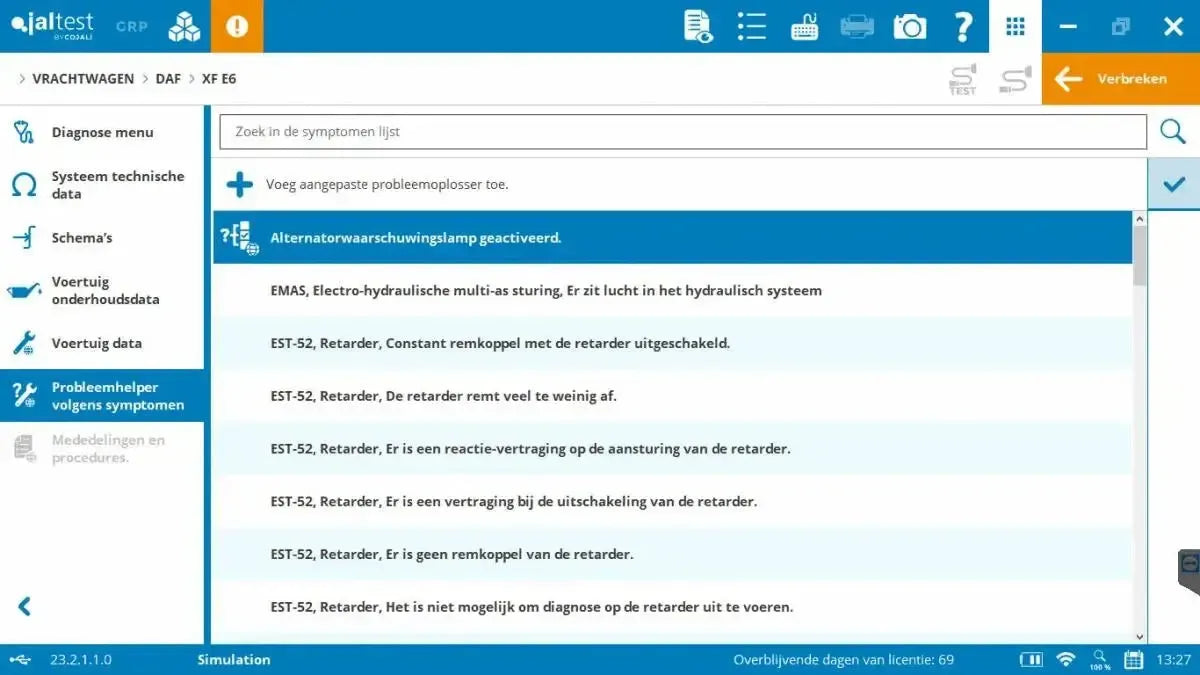

• Prowadzona diagnostyka problemów według objawów: nawet przy braku kodów błędów użytkownik może rozpocząć diagnostykę opartą na objawach, na przykład przy dolegliwościach takich jak "silnik nie uruchamia się", z prowadzonymi krokami testowymi i logiką.
• Dane konserwacyjne: zapewnia wgląd w harmonogram konserwacji dla modelu pojazdu, w tym zadania, interwały oraz potrzebne części lub płyny.
• Lokalizacje komponentów i zdjęcia: pokazuje szczegółowe zdjęcia i informacje o lokalizacji ECU, czujników i siłowników dla szybkiej fizycznej identyfikacji i dostępu w pojeździe.

Specjalistyczne moduły oprogramowania:

Platforma Jaltest jest modułowa i może być rozszerzana o dodatkowe moduły oprogramowania, które znacznie zwiększają funkcjonalność urządzenia diagnostycznego:

• Jaltest GRP (Planowanie Zasobów Warsztatu): zintegrowany system zarządzania warsztatem oferujący funkcje zarządzania klientami, planowania zleceń, tworzenia ofert, historii napraw oraz automatycznego powiązania raportów diagnostycznych ze zleceniem. Dzięki temu Jaltest staje się kompletną platformą CRM i zarządzania warsztatem.
• Jaltest ETM (Elektroniczny Moduł Testowy): w połączeniu z opcjonalnym sprzętem ETM możliwe jest testowanie elektronicznych komponentów pojazdu poza pojazdem. Dotyczy to między innymi modulatorów ABS, czujników pedału hamulca, czujników ciśnienia oraz czujników prędkości, co jest idealne do diagnozowania problemów z komponentami o wątpliwej funkcjonalności.
• Jaltest Info: zapewnia dostęp do obszernej bazy wiedzy technicznej z instrukcjami napraw, schematami okablowania, danymi regulacyjnymi, wyjaśnieniami kodów błędów oraz biuletynami technicznymi dla każdej marki i typu pojazdu. Ta cyfrowa encyklopedia jest w pełni zintegrowana ze środowiskiem diagnostycznym.

Obsługiwane marki pojazdów:

• Ciężarówki: Agrale, Ashok Leyland, Askam, Astra, AVIA, BeiBen, BharatBenz, BMC, CAMC, Capacity, Caterpillar, CNHTC-Sinotruk, DAF, Dennis Eagle, Dongfeng, Eicher, ERF, FAW, Foden, Ford, Foton, Freightliner, GAZ, Haohan, Hino, Hyundai, International, Isuzu, Iveco, JAC, KamAZ, Kenworth, Mack, Mahindra, MAN, MAZ, Mercedes-Benz, Mitsubishi Fuso, Nissan, Oshkosh, Peterbilt, Renault, SAIC-Iveco Hongyan, Scania, Seddon Atkinson, Shacman, Sisu, SML Isuzu, Sterling, Tata, Tata-Daewoo, Tatra, Terberg, UD Trucks, Uro, Volkswagen, Volvo, Volvo USA, Western Star

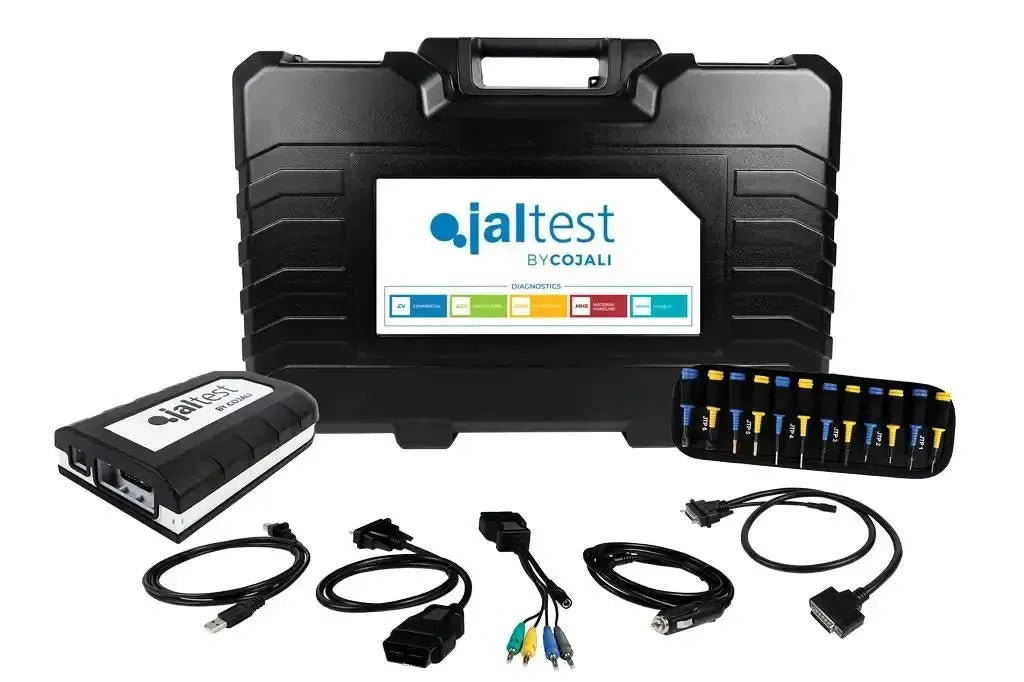

Zawartość opakowania:

• Interfejs Jaltest Link V9
• Adapter Jaltest 15 pinów DB15 - 16 pinów OBD2
• Przedłużacz Jaltest 26 pinów DB26
• Jaltest USB-A - USB-B
• Zestaw multipinów Jaltest
• Walizka do przechowywania Jaltest (kompaktowa)
• Przedłużacz zapalniczki Jaltest

Informacje o licencji:

Moduł Jaltest CV-Truckmodule działa na podstawie rocznej licencji oprogramowania specyficznej dla ciężarówek. Licencja ta zapewnia pełny dostęp do funkcji diagnostyki ciężarówek w platformie Jaltest i obejmuje:

• Trzy duże aktualizacje oprogramowania rocznie, z ulepszonym pokryciem marek i systemów dla ciężarówek, nowymi funkcjami diagnostycznymi i aktualnymi informacjami technicznymi.
• Dostęp do wsparcia technicznego, w tym pomoc przy aktywacjach, zarządzaniu licencjami, analizie błędów i aktualizacjach.

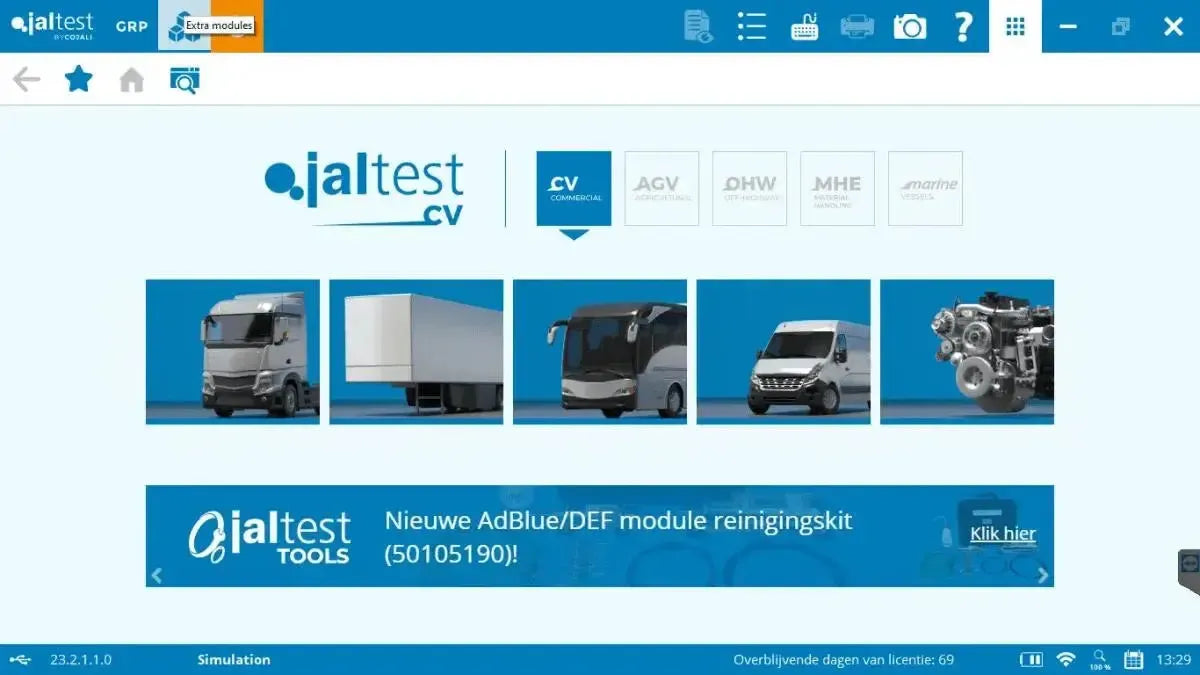

Modułowa budowa:

Oprogramowanie Jaltest jest modułowo rozszerzalne. Oprócz modułu ciężarówek (vrachtwagens) można aktywować dodatkowe moduły/licencje dla innych kategorii pojazdów:

• Pojazdy komercyjne (CV)
• Pojazdy rolnicze (AGV)
• Maszyny terenowe (OHW)
• Sprzęt do obsługi materiałów (MHE)
• Zastosowania morskie (Marine)
