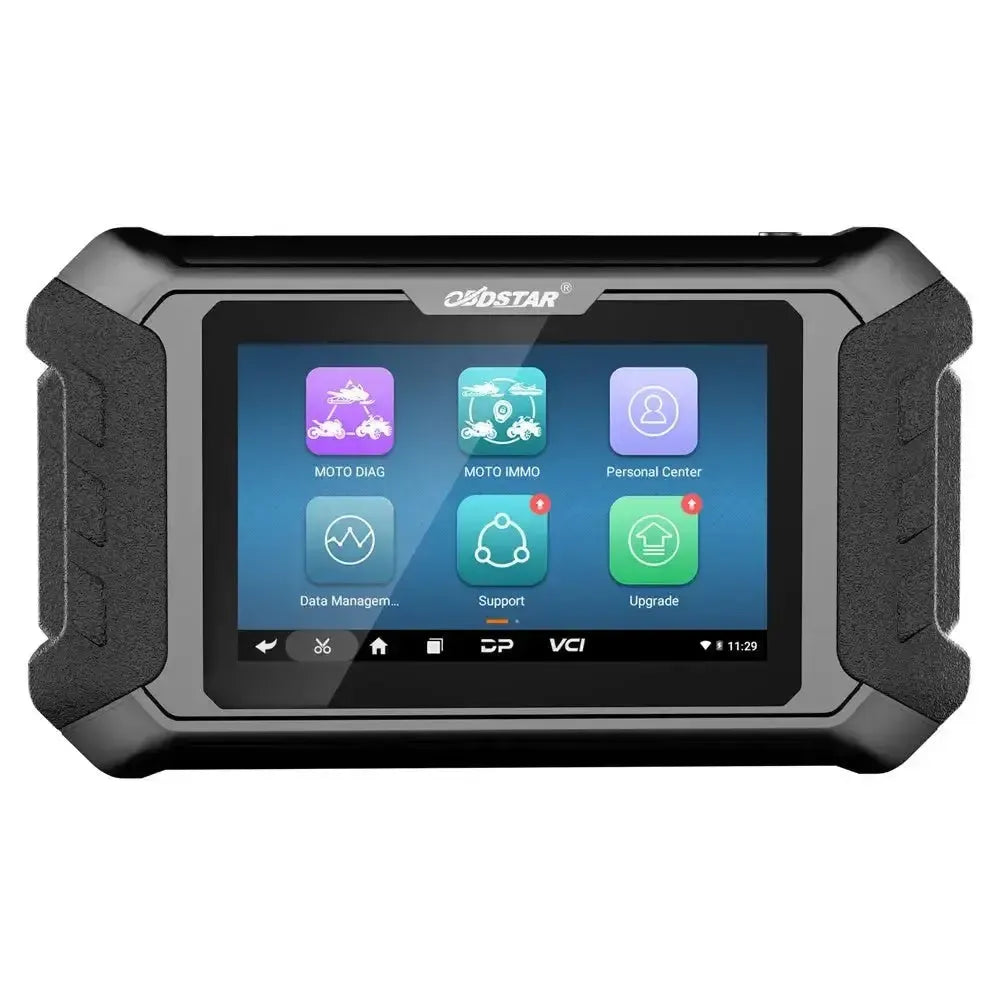

OBDSTAR IScan Japan | Tester diagnostyczny | Snorfiets/Motocykl

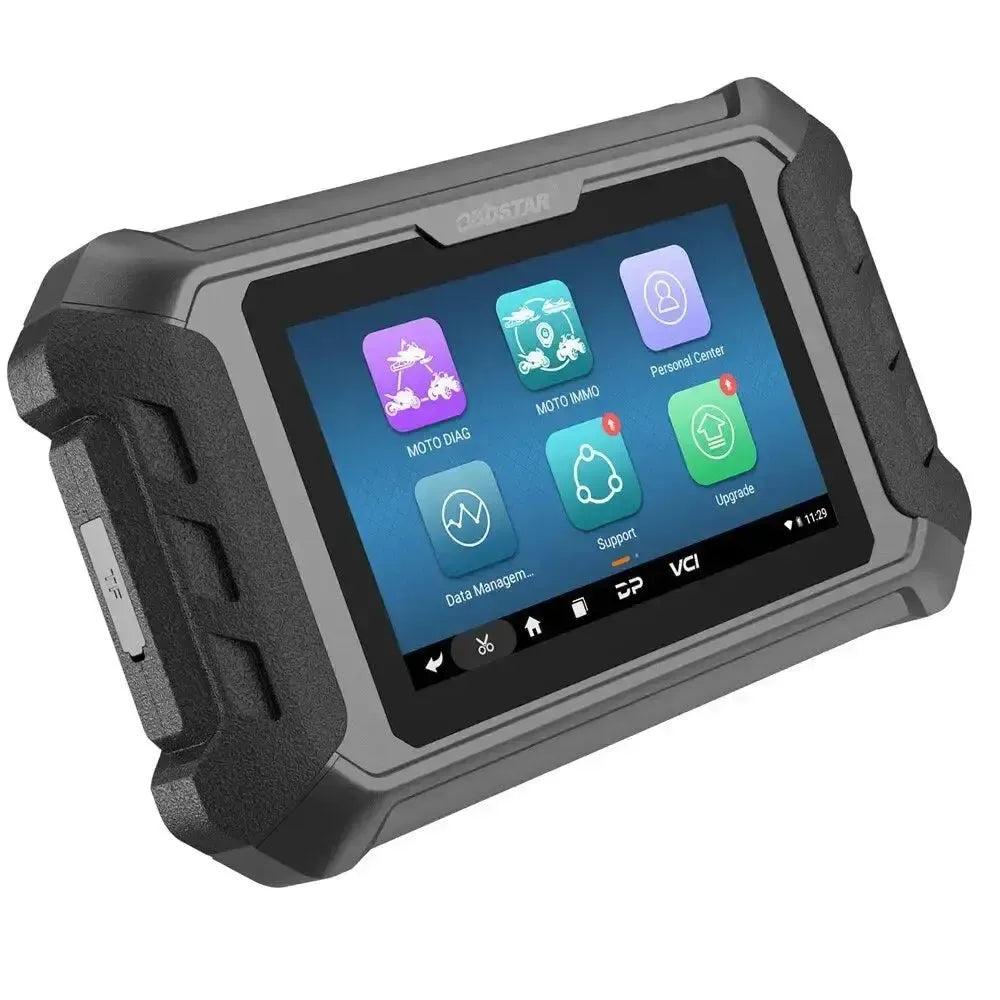

OBDSTAR IScan Japan to urządzenie diagnostyczne specjalnie opracowane do diagnozy japońskich motocykli marek Honda, Kawasaki, Suzuki i Yamaha. System działa na systemie operacyjnym Android 5.1.1 i jest obsługiwany przez 5.0 inch pojemnościowy ekran dotykowy. Sprzęt składa się z procesora RK3128 quad-core oraz 2600mA Akumulatora. IScan Japan oferuje rozbudowane możliwości diagnostyczne, w tym odczyt kodów błędów, dane na żywo oraz wykonywanie testów aktuatorów. Przy zakupie dołączona jest licencja na oprogramowanie na 1 rok.

To urządzenie diagnostyczne obsługuje ponad 25 funkcji serwisowych i konserwacyjnych, od resetowania modułu sterowania silnikiem po kalibrację czujników. Funkcjonalność może być rozszerzona o opcjonalne moduły, takie jak P001 Kit do programowania kluczy i zarządzania immobilizerem. IScan Japan wyposażony jest w zintegrowaną dokumentację techniczną i pliki pomocy wspierające użytkownika podczas diagnozy. Raporty diagnostyczne mogą być generowane i zapisywane do celów administracyjnych.

---

Funkcje diagnostyczne:

IScan Japan oferuje szereg funkcji diagnostycznych do analizy systemów elektronicznych motocykla.

• Zapytanie o informacje ECU: Wyświetla szczegółowe informacje jednostki sterującej, takie jak wersja oprogramowania i numer części.

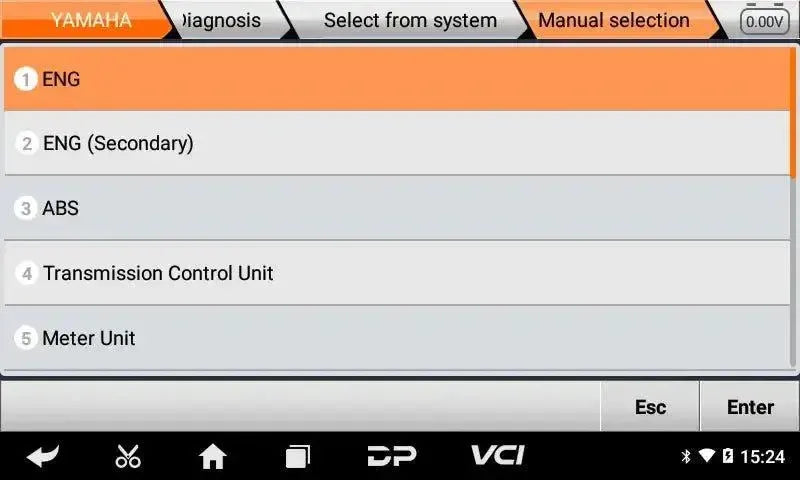

• Odczyt i kasowanie kodów błędów: Odczytuje i kasuje kody błędów (DTC) ze wszystkich obecnych systemów elektronicznych.
• Wyświetlanie danych na żywo: Pokazuje strumienie danych w czasie rzeczywistym z czujników i komponentów, zarówno w formie tekstowej, jak i graficznej. Obejmuje parametry takie jak prędkość obrotowa silnika, temperatura płynu chłodzącego i pozycja przepustnicy.
• Test aktuatora: Bezpośrednio steruje komponentami takimi jak wentylatory, wtryskiwacze lub zawory, aby sprawdzić ich funkcjonalność bez demontażu.

---

Funkcje klucza i EEPROM:

IScan Japan obsługuje funkcje klucza i immobilizera, często w połączeniu z opcjonalnym P001 Kit oraz specyficznymi IMMO-kabels. Dostępność tych funkcji zależy od marki i modelu motocykla.

Kluczowe funkcje:

• Programowanie kluczy: Programowanie nowych lub zamiennych kluczy w systemie immobilizera motocykla.
• Funkcje immobilizera: Zarządzanie ustawieniami immobilizera, takimi jak dodawanie lub usuwanie kluczy oraz resetowanie systemu.

Funkcje EEPROM:

• Odczyt EEPROM: Odczyt i zapisywanie danych z pamięci EEPROM immobilizera lub innych modułów sterujących.
• Programowanie EEPROM: Ponowne zapisywanie danych w pamięci EEPROM, na przykład w celu przywrócenia danych klucza.

---

Funkcje serwisowe i konserwacyjne:

Obsługuje więcej niż 25 wyspecjalizowane funkcje serwisowe i konserwacyjne. Dostępność funkcji może się różnić w zależności od konkretnej marki, modelu i rocznika motocykla.

Silnik i układ napędowy:

• Resetowanie modułu sterującego silnika (ECM): Przywraca moduł sterujący silnika do ustawień fabrycznych, aby usunąć zapisane błędy lub wartości adaptacyjne.
• Nauka czujnika położenia wału korbowego: Synchronizuje czujnik położenia wału korbowego z modułem sterującym, co jest konieczne po wymianie komponentów dla prawidłowego ustawienia zapłonu.
• Inicjalizacja momentu obrotowego: Ustawia ponownie wartości bazowe do obliczania momentu obrotowego silnika.
• Resetowanie wartości adaptacyjnych (LAF): Resetuje samouczące się wartości mieszanki powietrzno-paliwowej.
• Resetowanie wartości czujnika tlenu (S02FB): Przywraca wartości uczące się czujnika tlenu.
• Resetowanie wartości indeksu etanolu: Resetuje wartość wskazującą stężenie etanolu w paliwie.

Skrzynia biegów i sprzęgło:

• Inicjalizacja sprzęgła: Kalibruje aktuator sprzęgła i komponenty dla prawidłowego działania.
• Zarządzanie elektronicznym sprzęgłem (E-Clutch): Oferuje funkcje inicjalizacji, kasowania i konfiguracji elektronicznego sprzęgła oraz aktuatora po wymianie lub ponownym montażu.
• Testowanie elektromagnesów: Aktywuje liniowe elektromagnesy w skrzyni biegów, aby sprawdzić ich funkcjonalność.
• Testowanie silnika przełączającego: Sprawdza działanie silnika odpowiedzialnego za przełączanie.
• Tryb przepisywania transmisji: Aktywuje tryb aktualizacji lub przeprogramowania oprogramowania transmisji.

Czujniki i kalibracja:

• Kalibracja czujnika kąta: Ustawia pozycję bazową różnych czujników kąta.
• Uczenie czujnika kąta kierownicy: Kalibruje czujnik mierzący kąt kierownicy, istotny dla systemów takich jak kontrola trakcji.
• Uczenie czujnika kąta rotora: Inicjalizuje czujnik mierzący pozycję rotora.
• Inicjalizacja czujnika kąta bębna: Ustawia czujnik kąta bębna zmiany biegów po wymianie.

Panel wskaźników i dane:

• Odczyt przebiegu: Odczytuje dokładny przebieg z modułu sterującego.
• Zapis przebiegu: Dostosowuje przebieg na panelu wskaźników, na przykład po wymianie.
• Usuwanie danych: Usuwa określone dane, takie jak liczba cykli ładowania.
• Resetowanie danych historycznych: Usuwa zapisane informacje o trybie startu lub historii błędów przełożenia.

Elektronika i Akumulator:

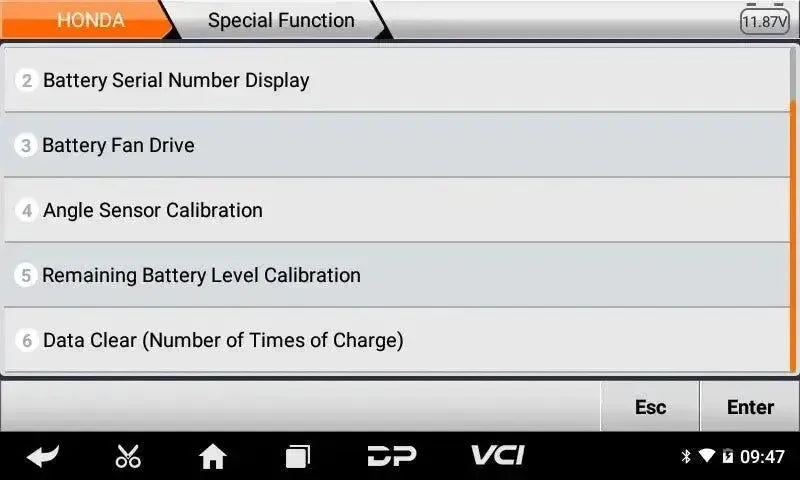

• Kalibracja poziomu Akumulatora: Kalibruje pomiar pozostałego poziomu Akumulatora.
• Wyświetlanie numeru seryjnego Akumulatora: Pokazuje numer seryjny zainstalowanego Akumulatora.
• Aktywacja wentylatora Akumulatora: Aktywuje wentylator Akumulatora do celów testowych.

Inne funkcje:

• Tryby testów diagnostycznych: Wykonuje określone testy, takie jak test dynamiczny lub test warsztatowy (Bench Test), aby analizować komponenty w kontrolowanych warunkach.

---

Specjalne funkcje i możliwości:

IScan Japan posiada różne zaawansowane funkcje wspierające diagnostykę i konserwację.

Funkcje raportowania:

• Raporty diagnostyczne: Generuje i zapisuje szczegółowe raporty z wykonanych diagnoz, w tym kody błędów i dane na żywo.

Dokumentacja i schematy:

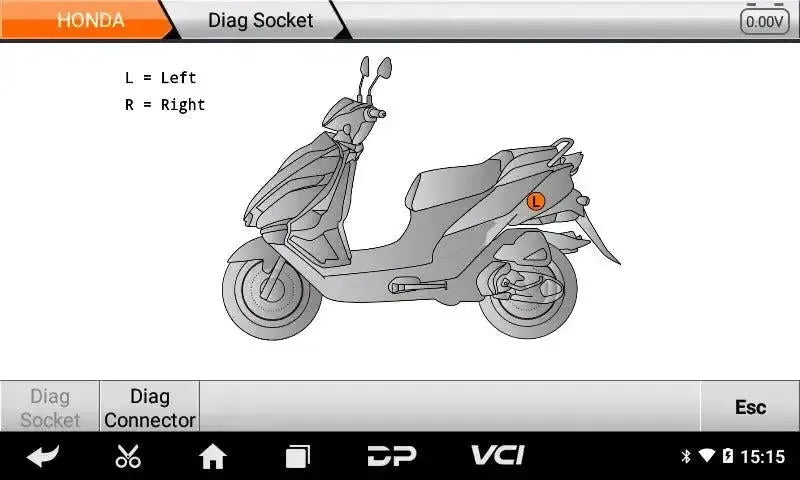

• Zintegrowane pliki pomocy: Zapewnia informacje techniczne, pomoc DTC, lokalizacje złączy diagnostycznych i inne dane wspierające bezpośrednio na urządzeniu.

---

Opcjonalne moduły rozszerzeń:

Funkcjonalność OBDSTAR IScan Japan może być rozszerzona o różne opcjonalne moduły sprzętowe i akcesoria. Te rozszerzenia są specjalnie zaprojektowane do kompatybilności z tym urządzeniem diagnostycznym i umożliwiają dodatkowe diagnozy i funkcje dla specyficznych marek motocykli.

Moduły sprzętowe i akcesoria:

• M003A Multi-Functional Jumper: Wielofunkcyjny jumper do różnych połączeń diagnostycznych.
• M008 diagnosekabel: Diagnosekabel dla specyficznych modeli Kawasaki.
• M009 diagnosekabel: Diagnosekabel dla specyficznych modeli Kawasaki.
• M011 diagnosekabel: Diagnosekabel dla specyficznych modeli Kawasaki.
• M013 diagnosekabel: Diagnosekabel dla specyficznych modeli Lifan i Suzuki.
• M014 diagnosekabel: Diagnosekabel dla specyficznych modeli Suzuki.
• M023 diagnosekabel: Diagnosekabel dla specyficznych modeli Suzuki.
• M029 diagnosekabel: Diagnosekabel dla specyficznych modeli Yamaha.
• M039 diagnosekabel: Diagnosekabel dla specyficznych modeli Kawasaki.
• M053 IMMO-kabel: Kabel do funkcji immobilizera dla specyficznych modeli Honda.
• M054 IMMO-kabel: Kabel do funkcji immobilizera dla specyficznych modeli Suzuki i Yamaha.
• M055 diagnosekabel: Diagnosekabel dla specyficznych modeli Honda.
• M061 diagnosekabel: Diagnosekabel dla specyficznych modeli Yamaha.
• N004 diagnosekabel: Diagnosekabel dla specyficznych modeli Aprilia, Ducati, Honda, KTM, Piaggio, Vespa i Yamaha.
• N027 diagnosekabel: Kabel diagnostyczny do wybranych modeli Kymco i Kawasaki.
• P001 Kit: Zestaw programujący do wykonywania funkcji związanych z immobilizerem, takich jak programowanie kluczy.
• P003+ Adapter: Adapter do funkcji immobilizera, do użycia w połączeniu z zestawem P001.

---

Obsługiwane marki pojazdów:

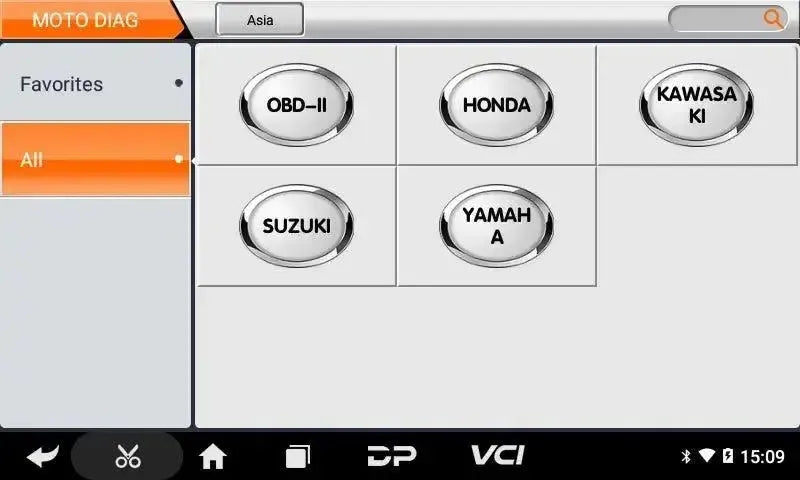

De OBDSTAR IScan Japan to urządzenie diagnostyczne zaprojektowane specjalnie dla różnych japońskich marek motocykli. Urządzenie obsługuje szereg funkcji dla poniższych marek.

• Aziatisch: Honda, Kawasaki, Suzuki, Yamaha

---

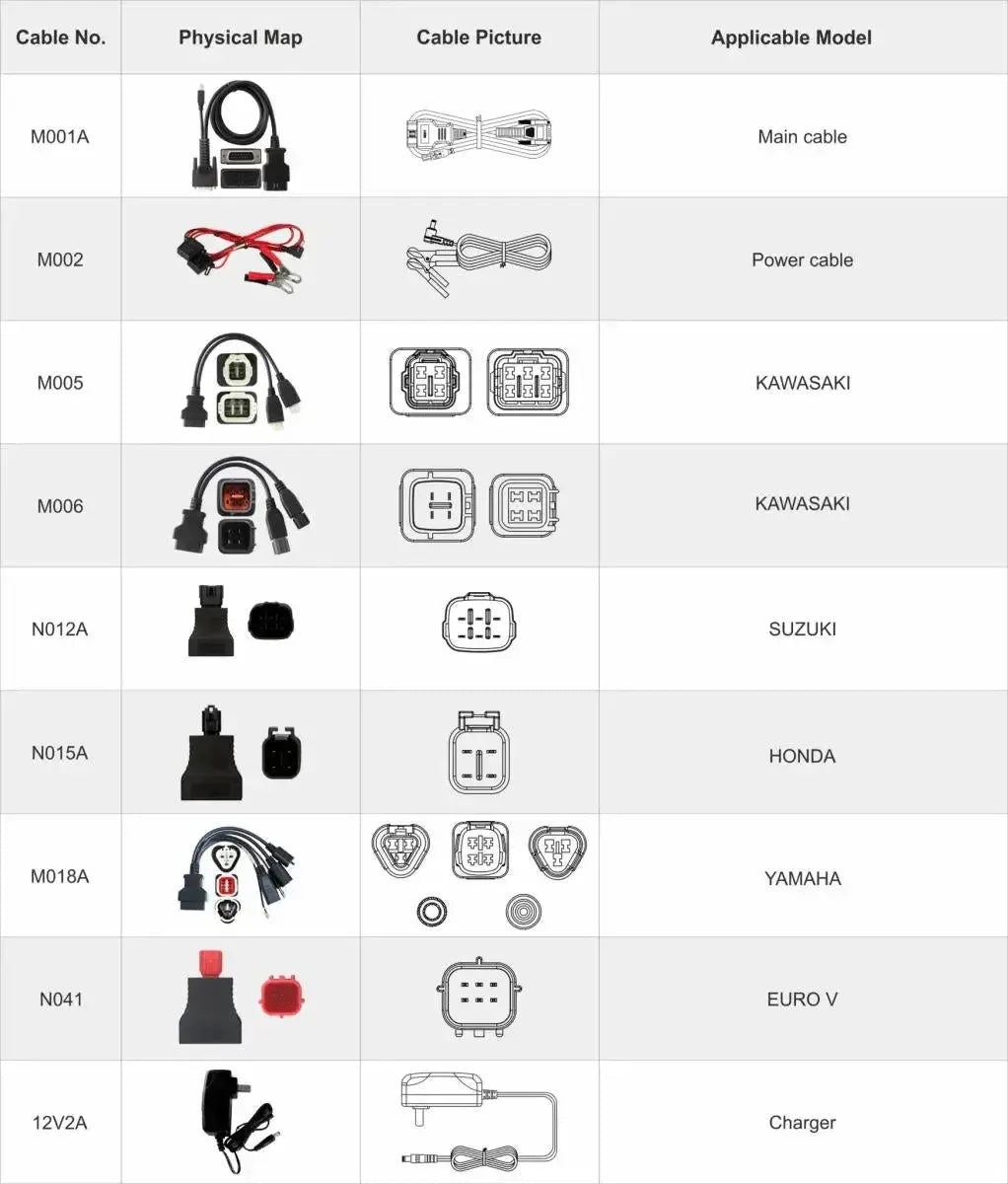

Zawartość opakowania:

• 1x OBDSTAR IScan Japan urządzenie diagnostyczne
• 1x M001A kabel główny
• 1x M002 kabel zasilający
• 1x M005 Kawasaki kabel przejściowy
• 1x M006 Kawasaki kabel przejściowy
• 1x N012A Suzuki kabel przejściowy
• 1x N015A Honda kabel przejściowy
• 1x N018A Yamaha kabel przejściowy
• 1x N041 EURO kabel przejściowy
• 1x 12V2A Adapter
• 1x Zawartość opakowania

---

Informacje o licencji:

• Inclusief 1 jaar updates: Przy zakupie licencja na aktualizacje na 12 miesięcy jest wliczona.

Po wygaśnięciu okresu licencji urządzenie będzie działać na podstawie ostatnio zainstalowanej wersji oprogramowania. Dostęp do nowych aktualizacji oprogramowania i funkcji online wymaga nowej licencji.

---

Specyfikacje techniczne:

Specyfikacja	Opis
Marka produktu	OBDSTAR
Model produktu	IScan Japan
System operacyjny	Android 5.1.1
Rozmiar ekranu	5.0 cala
Rozdzielczość ekranu	800*480
Procesor	RK3128 quad-core ARM cortex A7
Pamięć masowa	32 GB (rozszerzalne przez kartę SD)
Łączność	Wi-Fi
Akumulator	2600mA lithium-polymeer
