OBDSTAR IScan Triumph | Tester diagnostyczny | Motocykl

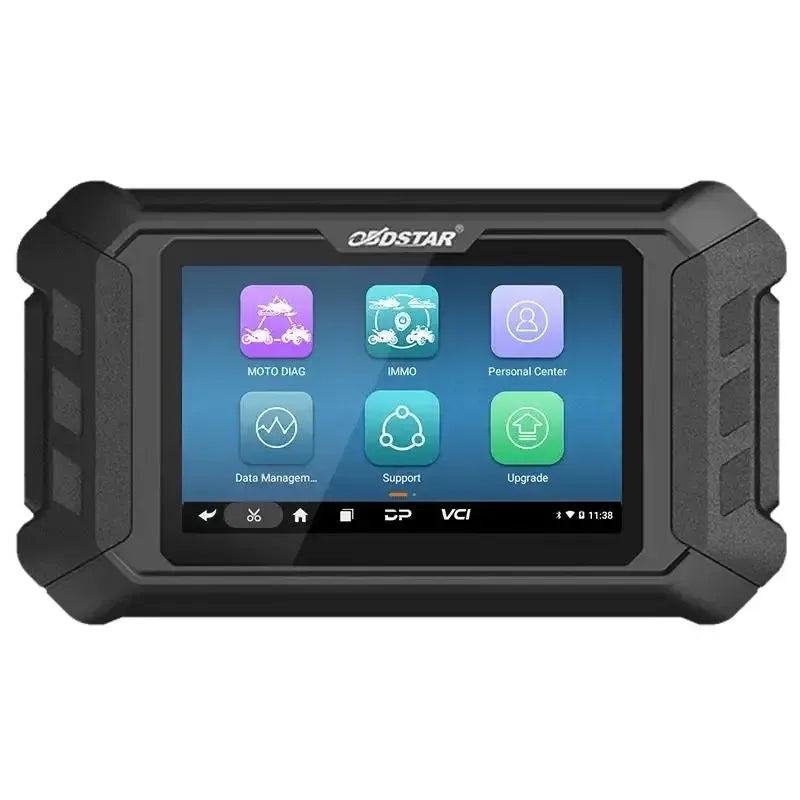

OBDSTAR IScan Triumph to urządzenie diagnostyczne do motocykli, specjalnie opracowane dla Triumph. System oparty jest na tablecie z Android 5.1.1, czterordzeniowym procesorem RK3128 oraz 5,0-calowym ekranem dotykowym. IScan Triumph obsługuje rozbudowane funkcje diagnostyczne, specjalne funkcje oraz programowanie kluczy. Przy zakupie dołączona jest licencja na 1 rok aktualizacji oprogramowania.

Urządzenie oferuje zaawansowane możliwości, takie jak automatyczna identyfikacja VIN oraz wyświetlanie danych na żywo w różnych formatach, w tym tekst, wykresy falowe i diagramy wskaźników. Aktualizacje są wykonywane przez połączenie Wi-Fi. Oprogramowanie zawiera również dostęp do biuletynów technicznych, wsparcia przy usterkach oraz interaktywnych schematów elektrycznych, co wspomaga złożone procedury diagnostyczne.

---

Funkcje diagnostyczne:

IScan Triumph obsługuje odczyt wszystkich obecnych jednostek sterujących w motocyklu, w tym ECU, ABS i TPMS.

• Test aktuatorów: Sterowanie komponentami takimi jak wtryskiwacze, wentylatory lub zawory w celu weryfikacji prawidłowego działania.

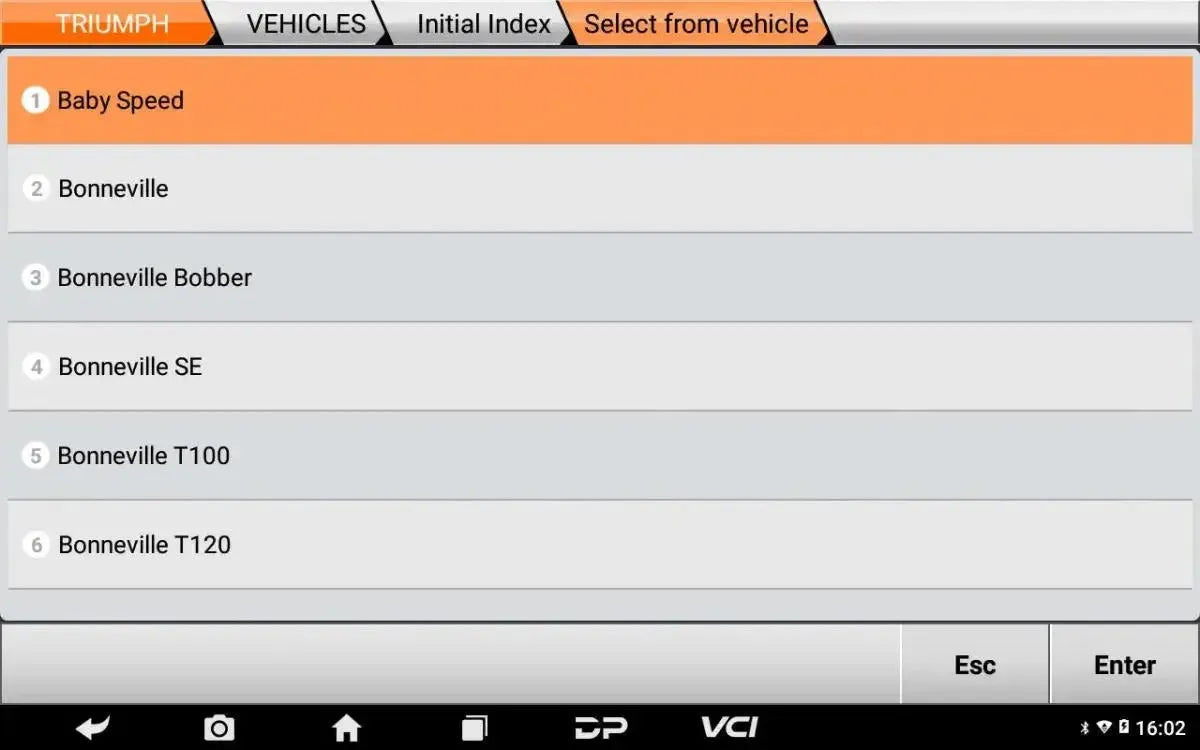

• Automatyczna identyfikacja VIN: Automatycznie identyfikuje motocykl na podstawie numeru ramy dla szybkiego skanowania systemu.
• Odczyt i kasowanie kodów błędów: Odczytuje i usuwa kody usterek (DTC) ze wszystkich dostępnych systemów motocykla.
• Dane na żywo: Wyświetla dane w czasie rzeczywistym z czujników i komponentów w różnych widokach, takich jak tekst, wykresy i wskaźniki.

---

Funkcje klucza i EEPROM:

IScan Triumph oferuje funkcje zarządzania kluczami i immobilizerem motocykla.

Funkcje klucza:

• Programowanie kluczy: Programowanie nowych lub zamiennych kluczy, w tym wsparcie przy całkowitej utracie klucza.
• Funkcje immobilizera: Parowanie i zarządzanie komponentami systemu blokady zapłonu, takimi jak jednostka sterująca silnika i elektroniczna blokada kierownicy.

---

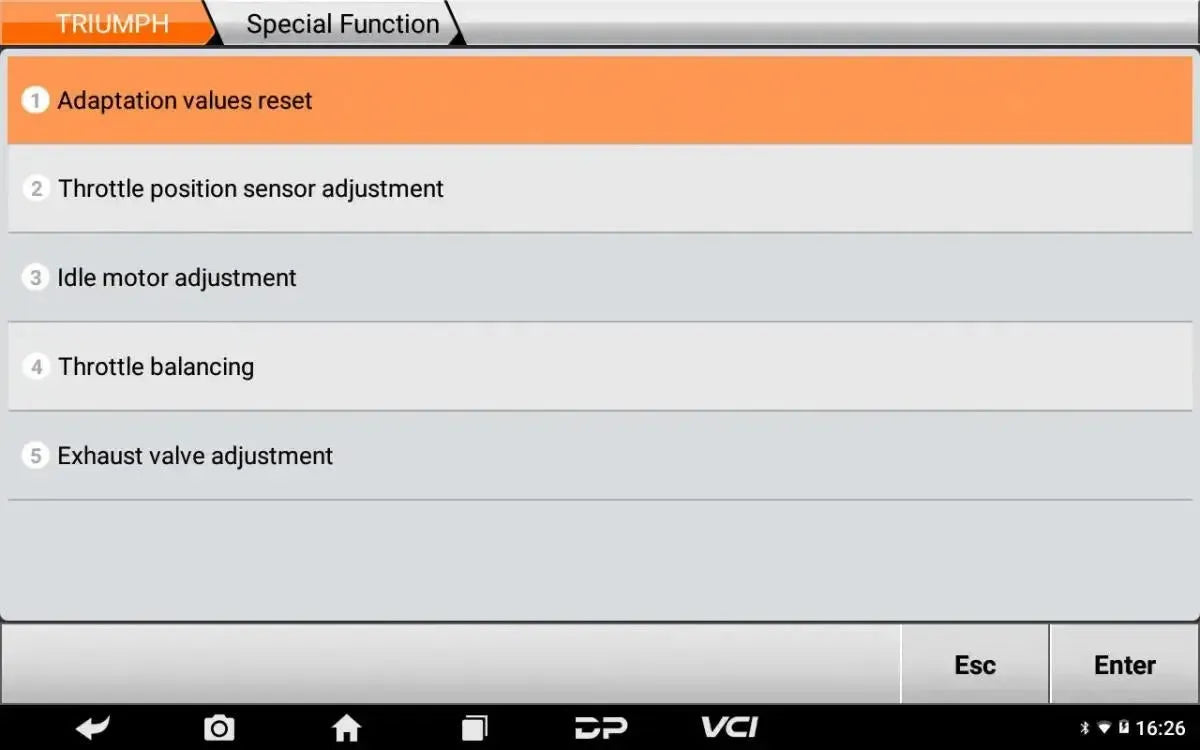

Funkcje serwisowe i konserwacyjne:

To urządzenie obsługuje więcej niż 40 Funkcje serwisowe i konserwacyjne. Dostępne funkcje mogą się różnić w zależności od marki, modelu i roku produkcji motocykla.

Silnik i Układ Napędowy:

• Reset adaptacji silnika: Przywraca wyuczone wartości jednostki sterującej silnika do ustawień fabrycznych.
• Synchronizacja przepustnic: Zapewnia równomierne otwarcie wszystkich przepustnic dla płynnej pracy silnika.
• Regulacja czujnika pozycji przepustnicy: Kalibruje czujnik mierzący pozycję przepustnicy.
• Uczenie minimalnej pozycji przepustnicy: Ustawia pozycję bazową przepustnicy w jednostce sterującej silnika.
• Dostosowanie obrotów jałowych: Ustawia obroty silnika podczas pracy na biegu jałowym.
• Regulacja silnika krokowego do kontroli obrotów jałowych: Kalibruje silnik krokowy sterujący obrotami jałowymi.
• Reset adaptacji pozycji biegów/pozycji neutralnej: Resetuje wyuczone wartości czujnika pozycji biegów.
• Uczenie pozycji biegu jałowego: Kalibruje czujnik biegu jałowego.
• Reset adaptacji czujnika siły zmiany biegów: Przywraca adaptacyjne wartości czujnika siły zmiany biegów.
• Dostosowanie wzoru zmiany biegów czujnika siły zmiany biegów: Zmienia ustawienia czułości lub wzoru asystenta zmiany biegów.
• Adaptacja położenia wału korbowego: Wykonuje procedurę uczenia czujnika położenia wału korbowego.
• Ustawienie korekty paliwa (długoterminowej): Ustawia długoterminowe korekty mieszanki paliwowej.
• Regulacja kabli zaworu wydechowego: Kalibruje kable przepustnicy w układzie wydechowym.
• Odblokowanie jednostki sterującej silnika (ECM): Odblokowuje jednostkę sterującą w celu wykonania określonych dostosowań.
• Dealervergrendelingsstatus: Sprawdza status blokady dealera w jednostce sterującej.

Hamowanie, Bezpieczeństwo i Zawieszenie:

• Odpowietrzanie układu hamulcowego: Aktywuje pompę ABS w celu usunięcia powietrza z układu hamulcowego podczas odpowietrzania.
• ABS variantcodering: Konfiguruje jednostkę sterującą ABS dla konkretnego wariantu motocykla.
• ABS-menu w panelu przyrządów konfigurowanie: Włącza wyświetlanie menu ABS na desce rozdzielczej.
• Włączanie/wyłączanie systemu kontroli ciśnienia w oponach (TPMS): Aktywuje lub dezaktywuje system TPMS.
• Instalacja/wymiana czujnika(ów) koła: Rejestruje nowe lub wymienione czujniki koła w systemie.
• Instrumentacja do elektrycznego zawieszenia Triumph: Konfiguruje ustawienia elektronicznego systemu zawieszenia.

Nadwozie i Elektronika:

• Ustawianie interwału serwisowego: Resetuje lub konfiguruje przypomnienie o serwisie na panelu wskaźników.
• Włączanie/wyłączanie tempomatu: Aktywuje lub dezaktywuje funkcję tempomatu w jednostce sterującej.
• Włączanie/wyłączanie Triumph Shift Assist: Aktywuje lub dezaktywuje funkcję quickshifter.
• Konfiguracja panelu wskaźników (rynek, jednostka ciśnienia, ciśnienie w oponach): Dostosowuje ustawienia panelu wskaźników, takie jak region, jednostki miary (np. bar/psi) oraz wyświetlanie ciśnienia w oponach.
• Ustawianie/resetowanie przebiegu: Dostosowuje przebieg na panelu wskaźników.
• Ustawienia zegara i daty: Ustawia czas i datę na desce rozdzielczej.
• Regulacja pozycji reflektora: Przeprowadza kalibrację ustawienia reflektorów.
• Konfiguracja podgrzewanych elementów: Ustawia funkcjonalność podgrzewanych manetek i podgrzewanego siedzenia.

Klucze i Immobilizer:

• Parowanie kluczy: Programuje nowe lub istniejące klucze do immobilizera.
• Dodawanie nowego klucza: Rejestruje dodatkowy klucz w systemie. Wspiera sytuacje całkowitej utraty kluczy.
• Rejestracja wszystkich kluczy na nowo: Kasuje wszystkie istniejące klucze i rejestruje nowy zestaw. Wspiera sytuacje całkowitej utraty kluczy.
• Parowanie elektronicznego zamka kierownicy: Paruje nowy lub istniejący elektroniczny zamek kierownicy z systemem.
• Parowanie jednostki sterującej silnika (ECM) i immobilizera: Synchronizuje ECM z immobilizerem, na przykład po wymianie jednego z komponentów.

---

Specjalne funkcje i możliwości:

OBDSTAR IScan Triumph oferuje różne zaawansowane funkcje do specjalistycznych zadań.

Dokumentacja i schematy:

• Interactieve schakelschema's: Zapewniają wizualne wsparcie przy śledzeniu usterek elektrycznych.
• Storingsbegeleiding: Oferuje krok po kroku pomoc w rozwiązywaniu konkretnych kodów błędów.
• Technische bulletins: Zapewnia dostęp do informacji technicznych wydanych przez producenta.

Inne specjalne funkcje:

• ECU klonen: Umożliwia kopiowanie danych z jednostki sterującej silnika do modułu zastępczego.

---

Opcjonalne moduły rozszerzeń:

Dla OBDSTAR IScan Triumph dostępne są opcjonalne rozszerzenia w postaci akcesoriów sprzętowych. Zostały one opracowane przez OBDSTAR, aby zwiększyć możliwości zastosowania urządzenia diagnostycznego.

Moduły sprzętowe i akcesoria:

• M002A: Kabel z zaciskami akumulatorowymi do ustanawiania połączenia masy (GND).
• M003A: Wielofunkcyjny kabel przeskokowy do łączenia z określonymi pinami w niestandardowych złączach diagnostycznych.

---

Obsługiwane marki pojazdów:

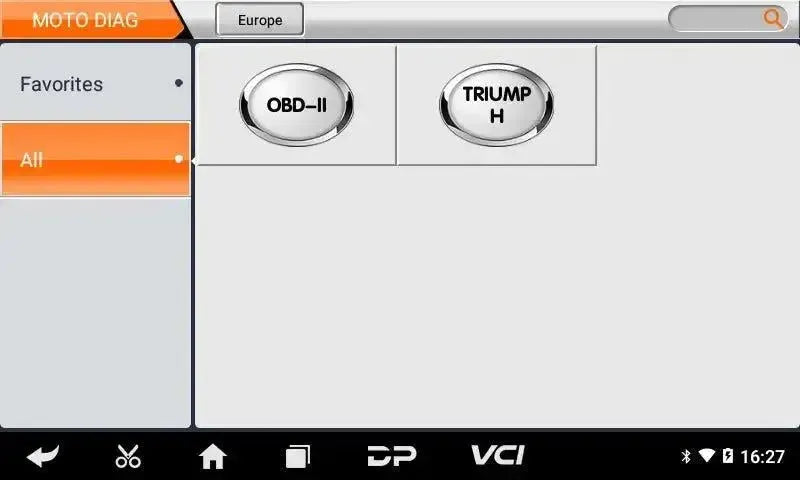

OBDSTAR IScan Triumph został specjalnie opracowany do wykonywania procedur diagnostycznych w motocyklach Triumph.

• Europees: Triumph

---

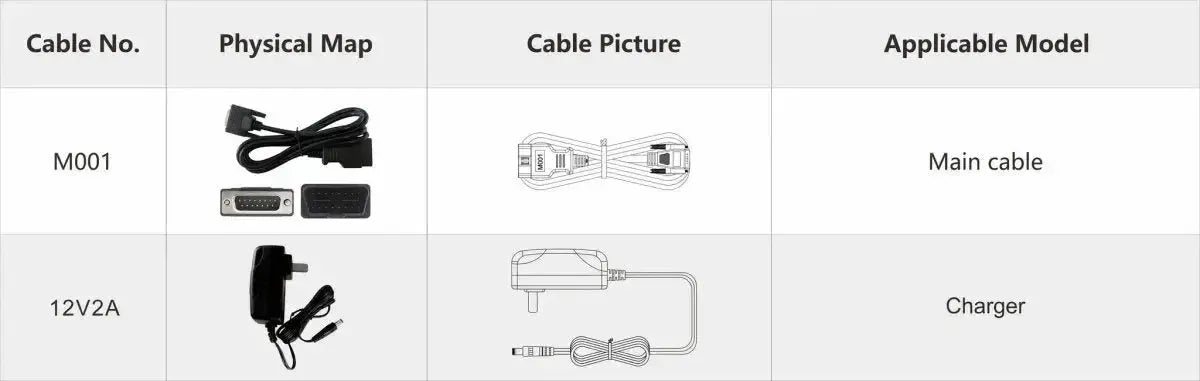

Zawartość opakowania:

• 1x OBDSTAR IScan Triumph urządzenie diagnostyczne

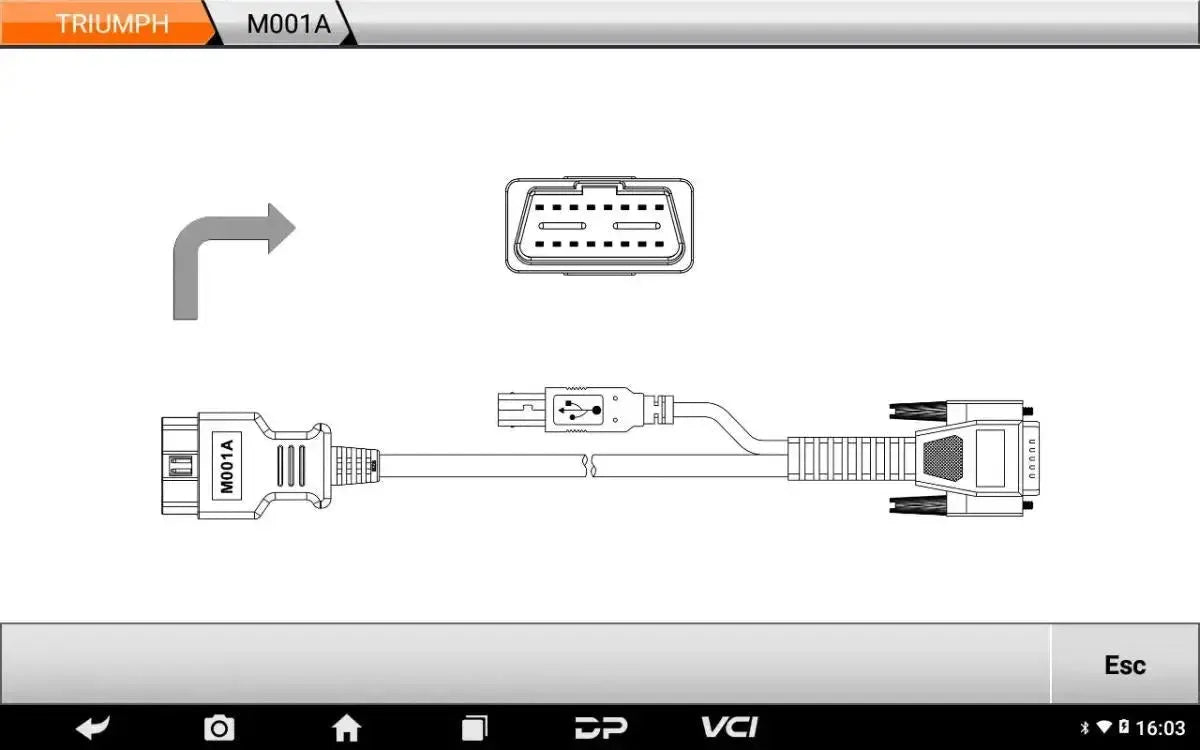

• 1x M001 Główny kabel
• 1x 12V 2A Ładowarka

---

Informacje o licencji:

• Inclusief 1 jaar updates: Przy zakupie licencja na aktualizacje na 12 miesięcy jest wliczona.

Po wygaśnięciu okresu licencji podstawowe funkcje urządzenia z ostatnio zainstalowaną wersją oprogramowania pozostają dostępne. Dostęp do nowych aktualizacji oprogramowania i funkcji online wymaga nowej licencji.

---

Specyfikacje techniczne:

Specyfikacja	Opis
Marka produktu	OBDSTAR
Model produktu	IScan Triumph
System operacyjny	Android 5.1.1
Rozmiar ekranu	5.0 inch
Rozdzielczość ekranu	800x480
Procesor	RK3128 quad-core ARM cortex A7
Pamięć masowa	Ondersteunt 32GB Micro SD (TF) kaart
Łączność	Wi-Fi, USB
Akumulator	2600mA, oplaadbare polymeer lithium batterij
