Autel MaxiIM IM508 | 15-pinowy DB15 - 16-pinowy OBD2 – adapter | Programator kluczy

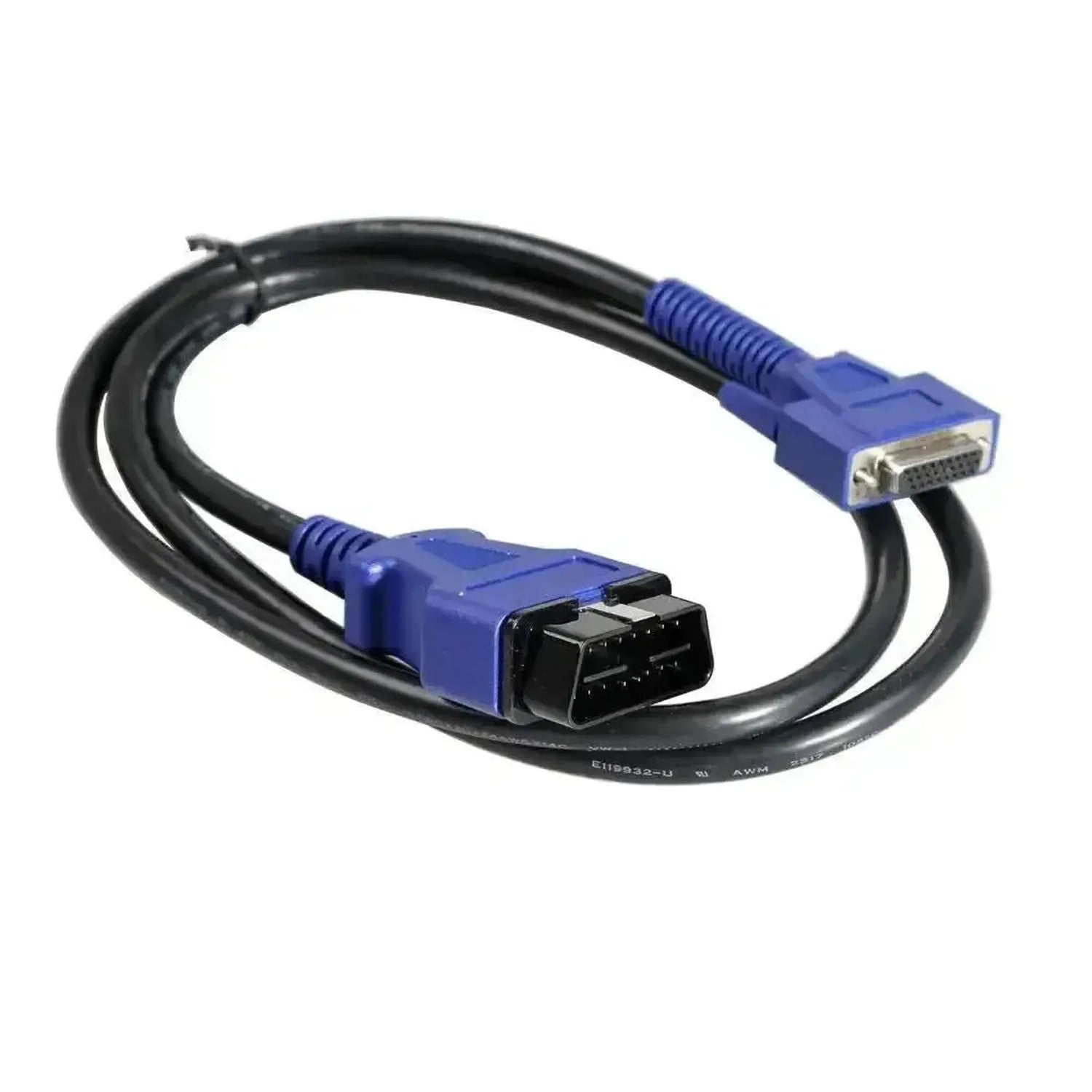

De Kabel przejściowy Autel MaxiIM IM508 DB15 na OBD2 to główny kabel połączeniowy między programatorem kluczy a portem diagnostycznym pojazdu. Adapter wyposażony jest w złącze 15-pins DB15 po stronie urządzenia diagnostycznego i standardowy 16-pinowy wtyk J1962 OBD2 do podłączenia pojazdu. Głównym zadaniem kabla jest dostarczanie napięcia zasilającego z akumulatora pojazdu do urządzenia odczytującego oraz umożliwienie dwukierunkowej komunikacji danych. Obudowa kabla wyposażona jest po obu stronach w ścięte zatrzaski naciągowe, które zapobiegają przerwaniu przewodów podczas częstego podłączania i odłączania w warsztacie.

Podczas użytkowania główny kabel prowadzi protokoły sieciowe, takie jak sygnały CAN-bus i K-line, bezpośrednio z sieci pojazdu do wewnętrznego oprogramowania sprzętu tabletu. Jest to niezbędne do prawidłowego wykonywania procesów komunikacyjnych, takich jak kalibracja IMMO, uczenie nowych kluczy z transponderem i odczyt parametrów z jednostki sterującej silnikiem. Gdy 16-pinowy wtyk zostanie włożony do portu diagnostycznego, obwód się zamyka i rozpoczyna się inicjalizacja podłączonych jednostek sterujących (ECU). Ponieważ rozmieszczenie styków w złączu jest specjalnie dostosowane do architektury urządzenia, kabel ten funkcjonuje wyłącznie jako fizyczy most danych dla zgodnego sprzętu diagnostycznego Autel MaxiIM.
