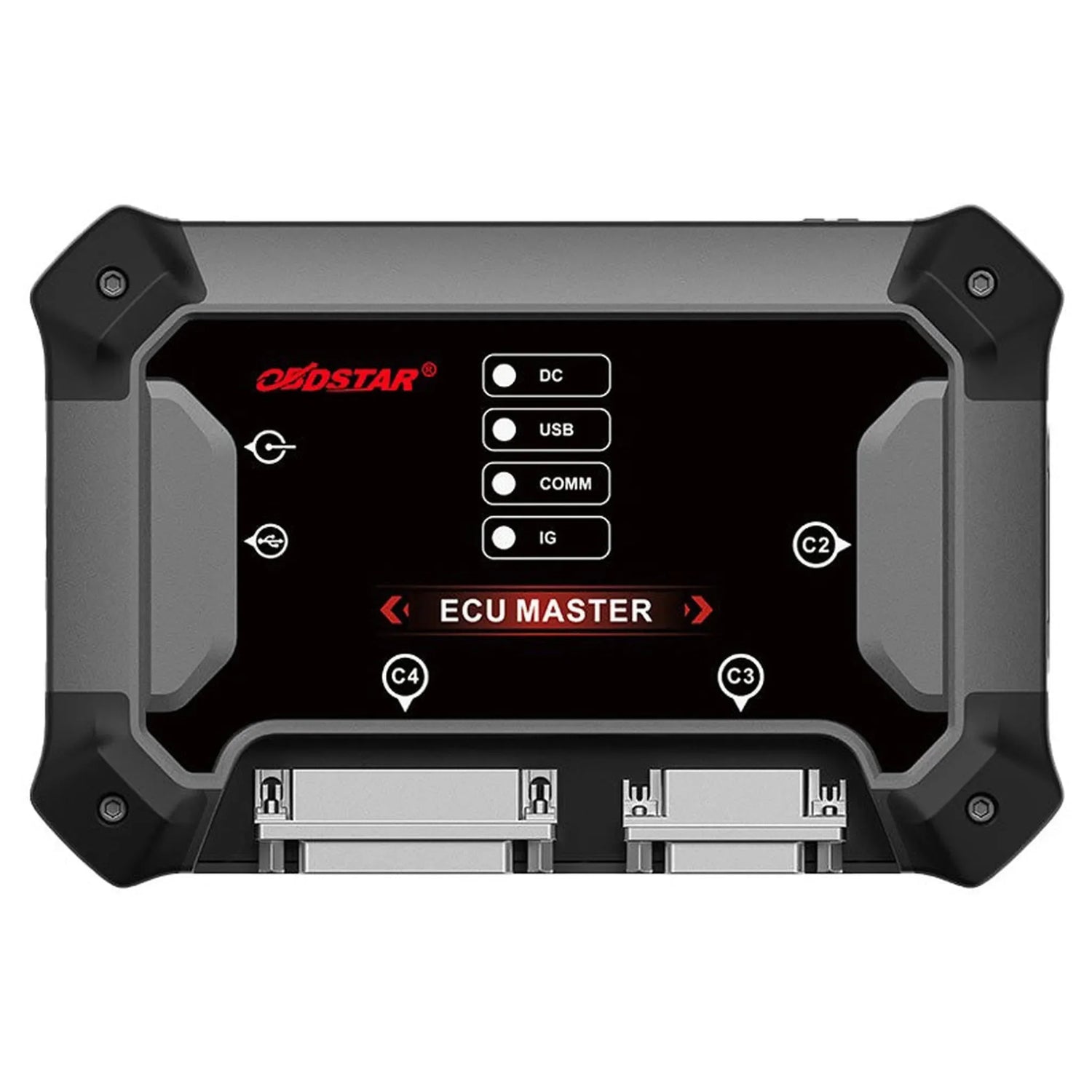

OBDSTAR ECU Master (A) | Programator

Toepassingen en functionaliteiten

Configuratie A is bedoeld voor ECU-specialisten, chiptuners en werkplaatsen die regelaars van personenauto's en elektrische voertuigen klonen, herstellen of op virgin zetten. Hieronder staat wat het toestel doet.

Functies configuratie A

• Klonen: De data van een defecte regelaar overzetten naar een vervanger.
• CheckSum: De controlesom herberekenen na een wijziging.
• IMMO-data: Immobiliserdata omzetten en ontsleutelen.
• IMMO aan/uit: De startblokkering in de regelaar in- of uitschakelen.
• VIN: Het chassisnummer lezen en schrijven.
• Kilometerstand: De opgeslagen stand in de regelaar kalibreren.
• Virgin: Een gebruikte regelaar terugzetten naar ongebruikt.
• Koelvloeistofsensor: De temperatuursensor in de regelaar kalibreren.
• Looptijd: De geregistreerde looptijd van de ECU kalibreren.

Werkwijzen

• OBD: Via de diagnosepoort, zonder de regelaar uit te bouwen.
• BENCH: De uitgebouwde regelaar op de werkbank, via de BENCH-C V1-kabel.
• BOOT: De regelaar in bootmodus starten via een verbinding op de print.
• JTAG: Directe toegang tot de processor, via de C4-10-adapter.
• BDM: De tweede debug-interface, ook via de C4-10-adapter.

Zo gebruikt u hem

1. Software installeren: Download de ECU Master-software bij OBDSTAR en installeer die op een Windows-pc.
2. Registreren: Registreer het toestel, zodat de configuratie op uw serienummer wordt vrijgeschakeld.
3. Aansluiten: Verbind het toestel met de pc en de lader, en sluit de regelaar aan via OBD, BENCH-C V1 of C4-10.
4. Back-up maken: Zoek de regelaar op merk of type, lees de data uit en bewaar een back-up.
5. Bewerken: Voer de bewerking uit en schrijf de data terug.

Speciale functies en mogelijkheden

OBDSTAR noemt voor deze configuratie de volgende regelaars met naam:

• Mercedes-Benz: FBS3/FBS4-transmissies: VIN via bench, virgin en personalisatie.
• Transmissies: AISIN, BMW 8HP GEN3 en JLR 8HP/9HP.
• Ford: MG1/MD1 GEN2, ook de CAN FD-uitvoeringen, via OBD of bench.
• Volkswagen-groep: SIMOS, ME17 en EDC17; bij EV ook Bosch VC1 en VCU8.x.
• Hyundai: KEFICO SBW (shift-by-wire).
• Magneti Marelli: De 11-serie.
• Fiat, Alfa Romeo en Ferrari: MB91F526-BSI.
• Delphi: De Chinese MT-serie.

Ondersteunde voertuigmerken

Bepalend is de regelaar in het voertuig, niet het merk alleen. OBDSTAR verdeelt de dekking over afzonderlijke lijsten per modulegroep. Een merk in de ECM-lijst hoeft niet in de transmissielijst te staan; kijk daarom bij de bewerking die u nodig heeft.

Motormanagement (ECM)

Ruim 135 merken, inclusief landbouw- en terreinmachines.

• Europees: Abarth, Alfa Romeo, Alpina, Artec, Aston Martin, Audi, Bentley, BMW, Bugatti, Citroën, Dacia, Dallara, Deutz, DS, Fendt, Ferrari, Fiat, Iveco, Jaguar, JCB, Lada, Lamborghini, Lancia, Land Rover, MAN, Manitou, Maserati, McLaren, Mercedes-Benz, MG, MINI, Opel, Peugeot, Porsche, Renault, Saab, Seat, Škoda, Smart, Tagaz, Tecnoma, UAZ, Valtra, Vauxhall, Volkswagen, Volvo
• Aziatisch: Ashok Leyland, Daewoo, Daihatsu, Datsun, Force, Genesis, Honda, Hyundai, Infiniti, Isuzu, Kia, Komatsu, Lexus, Luxgen, Mahindra, Mazda, Mitsubishi, Mitsubishi Fuso, Nissan, PGO, SsangYong, Subaru, Suzuki, Tata, Toyota
• Amerikaans: AGCO, Bobcat, Buick, Cadillac, Case, Challenger, Chevrolet, Chrysler, Dodge, Ford, GM, GMC, Holden, Hummer, Jeep, John Deere, Lincoln, Massey Ferguson, Pontiac, Saturn, Shelby
• Chinees: Aeolus, BAIC, Borgward, Brilliance, BYD, Changan, Changfeng, Changhe, Chery, Dayun, Dongfeng, FAW, Fencon, Foday, Forthing, Foton, GAC, Geely, Great Wall, Hafei, Haval, Hawtai, Huanghai, JAC, Jinbei, JMC, Joylong, Kama, Leopaard, Lifan, Lovol, Lynk&Co, Maxus, Oting, Ruiqi, SAIC, SGMW, Soueast, SWM, Traum, Voyah, Weiwang, Xiali, Yangwang, Zotye, ZX Auto

Transmissie (TCM)

51 merken.

• Europees: Alfa Romeo, Alpina, Aston Martin, Audi, Bentley, BMW, Citroën, Dacia, Daimler, David Brown, DS, Iveco, Jaguar, Lamborghini, Land Rover, MAN, Maserati, Mercedes-Benz, MINI, Morgan
• Aziatisch: Daewoo, Honda, Hyundai, Infiniti, Isuzu, Kia, Lexus, Mazda, Mitsubishi
• Amerikaans: Buick, Cadillac, Chevrolet, Chrysler, Dodge, Ford, GM, GMC, Holden, Hummer, Jeep, Lincoln, Mercury
• Chinees: Aeolus, Changan, Chery, FAW, Geely, Great Wall, Haval, Lifan, Lynk&Co

Carrosserie en overige modules (Body)

20 merken.

• Europees: Alfa Romeo, Ferrari, Fiat, Iveco, Jaguar, Lancia, Land Rover, Maserati, PSA, Renault, Škoda, Smart, Volkswagen, Volvo
• Aziatisch: Mazda
• Amerikaans: Chrysler, Dodge, Ford, GM, Jeep

Batterijmanagement en voertuigregelmodule (BMS/VCU)

12 merken.

• Europees: Audi, BMW, Fiat, Mercedes-Benz, Porsche, Seat, Škoda, Volkswagen
• Chinees: Geely, Great Wall, SAIC, Yangwang

OBDSTAR werkt de functielijst met alle ondersteunde regelaars maandelijks bij; in de software zoekt u per merk of type.

Licentie-informatie

De software-updates lopen via een abonnement van OBDSTAR, per configuratie.

• Eerste jaar: 12 maanden gratis updates na registratie en activering van het toestel.
• Op tijd verlengen: Wie verlengt vóór de einddatum, krijgt korting op het abonnement.
• Na afloop: Software die u al heeft gedownload, blijft gewoon werken.
• Hulp bij aanschaf: Wij helpen u bij de start op afstand via TeamViewer.
• Verlengen: Met de OBDSTAR ECU Master configuratie A update-licentie, los verkrijgbaar in onze webshop.

Verpakkingsinhoud

• 1x OBDSTAR ECU Master
• 1x Lader 14 V
• 1x M001C-hoofdkabel
• 1x USB-kabel (type B)
• 1x BENCH-C V1-kabel
• 1x Set jumperdraden (8 uitvoeringen)
• 1x 3-in-1-jumperverlengkabel
• 1x C4-10-adapter
• 1x W004-kabel
• 1x W005-kabel
• 1x W006-kabel
