Godiag  |  SKU: HKSF382-B

GoDiag | MQB Data Collector (ELV/TCM-DSG) Adapter skrzyni biegów | Akcesoria

€14,95 z VAT
€12,36 bez VAT

Gwarancja bezpośrednio od AsTools

Sami obsługujemy sprawy gwarancyjne szybko i bez pośrednictwa producenta. Dzięki naszemu własnemu magazynowi części zamiennych i wiedzy technicznej możemy Ci zazwyczaj udzielić pomocy od razu. Tylko w wyjątkowych przypadkach wysyłamy produkt do dostawcy.

2 lata gwarancji na wszystkie produkty

Wszystkie nasze produkty są dostarczane z 2-letnią gwarancją fabryczną. Gwarantuje to długotrwałą jakość i serwis.

Łatwy zwrot

Zwrot można łatwo złożyć za pośrednictwem swojego konta. Wyślemy Ci etykietę zwrotną na e-mail. Koszty zwrotu pokrywasz sam.

Profesjonalna obsługa klienta

Nasi eksperci gotowi Ci szybko i fachowo pomóc, zarówno online, jak i w naszym stacjonarnym sklepie. Pytania? Zapraszamy do kontaktu!

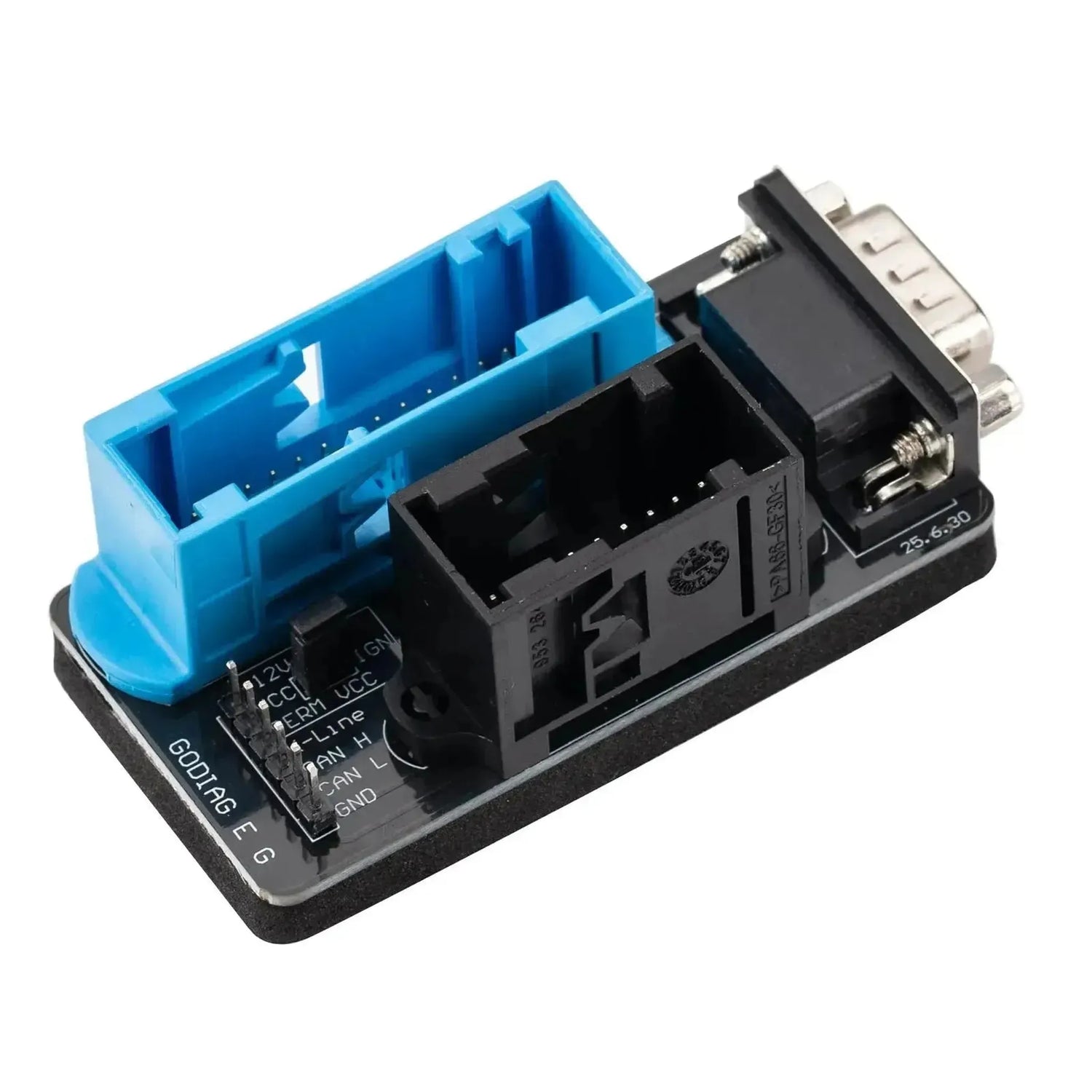

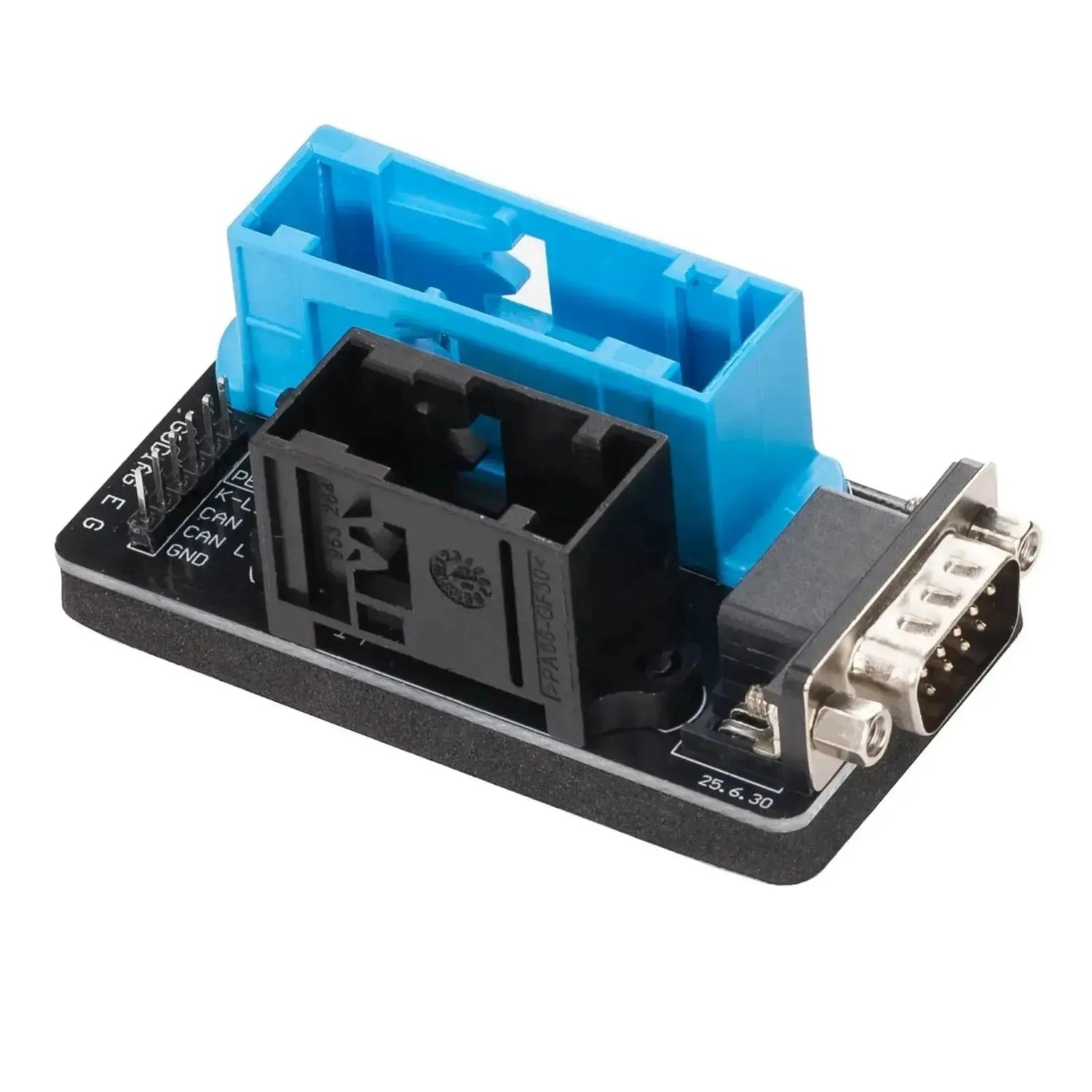

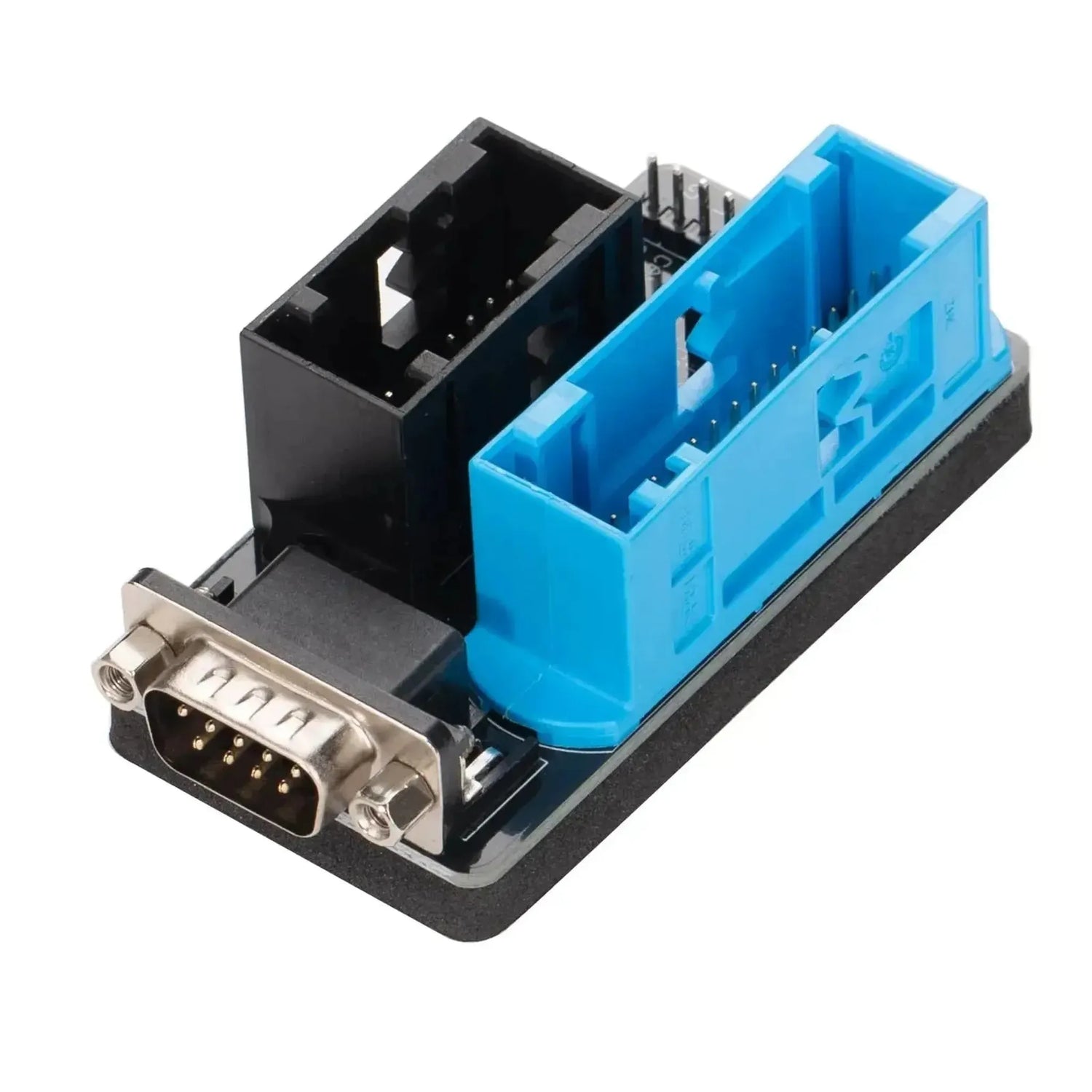

De GoDiag MQB Data Collector (ELV/TCM-DSG) to wyspecjalizowany adapter skrzyni biegów opracowany do zbierania danych i przeprowadzania diagnostyki pojazdów VAG. Karta interfejsu pełni rolę niezbędnego mostu dla techników diagnostycznych pracujących z platformami MQB. Urządzenie zostało specjalnie zaprojektowane do ekstrakcji danych z Elektronicznego Zamka Kierownicy (ELV) oraz do nawiązania stabilnej komunikacji z Modułami Sterowania Skrzynią Biegów (TCM) skrzyn DSG. Płytka drukowana wyposażona jest w standardowe złącza, w tym złącze DB9 i specjalne porty VAG, umożliwiające bezpieczne połączenia bez konieczności przecinania lub lutowania oryginalnego wiązania przewodów pojazdu.

Aby adapter funkcjonował prawidłowo, należy go podłączyć w stanowisku testowym poza pojazdem lub bezpośrednio przez złącze panelu przyrządów. W połączeniu z kompatybilną platformą testową, taką jak GoDiag GT115 lub adapter skrzyni GT107+, moduł tworzy symulowane środowisko dla ECU. Umożliwia to bezpieczne odczytywanie i zapisywanie danych flash do modułu skrzyni biegów lub ELV za pośrednictwem protokoły magistrali CAN złącza diagnostycznego. Dostępne punkty pomiarowe dla CAN High, CAN Low, K-Line i zasilania (VCC/IGN/GND) zapewniają prawidłowe przetwarzanie sygnału przez narzędzie diagnostyczne. Umożliwia to technikom wygodne wykonywanie na stanowisku diagnoz, klonowania danych lub wprowadzania modyfikacji, co znacznie zwiększa efektywność pracy w warsztacie.

ZALETY

✔ Umożliwia bezpośredni odczyt i zapis danych TCM i ELV poza pojazdem w stanowisku testowym.
✔ Zapobiega uszkodzeniu oryginalnego okablowania pojazdu dzięki zastosowaniu złączy typu plug-and-play.
✔ Wyposażony w wyraźnie oznaczone piny zewnętrzne dla CAN, K-Line i zasilania do kontroli sygnału.

OGRANICZENIA

✕ Wymaga dodatkowego sprzętu testowego GoDiag (takiego jak GT115 lub GT107+) w celu nawiązania pełnego połączenia.
✕ Kompatybilny wyłącznie z architekturą platformy VAG MQB.

Zastosowania i funkcjonalności

Adapter został opracowany do specjalnych zadań diagnostycznych i manipulacji danymi na modułach skrzyni biegów i kolumny kierowniczej w ramach platformy MQB.

  • Zbieranie danych ELV: Odczytuje i zbiera dane bezpieczeństwa i operacyjne z modułu Elektronicznego Zamka Kierownicy (ELV) poprzez złącze panelu przyrządów.
  • Komunikacja TCM DSG: Nawiązuje bezpośrednie, ustabilizowane połączenie komunikacyjne z Modułem Sterowania Skrzynią Biegów (TCM) skrzyn DSG do celów diagnostycznych i programowania.
  • Odczyt i zapis danych flash: Ułatwia bezproblemowe przenoszenie danych firmware i kalibracji do ECU lub TCM, gdy płytka jest podłączona do odpowiedniej tablicy diagnostycznej i interfejsu.
  • Testowanie na stanowisku (Diagnostyka Warsztatowa): Umożliwia odłączenie modułów od pojazdu i odczytanie ich na stanowisku, zapewniając kontrolowaną moc zasilania podczas krytycznych operacji programowania.

Funkcje specjalne i możliwości zaawansowane

Moduł zawiera specjalne właściwości sprzętowe, które czytelniej przedstawiają proces testowania i diagnostyki dla mechanika.

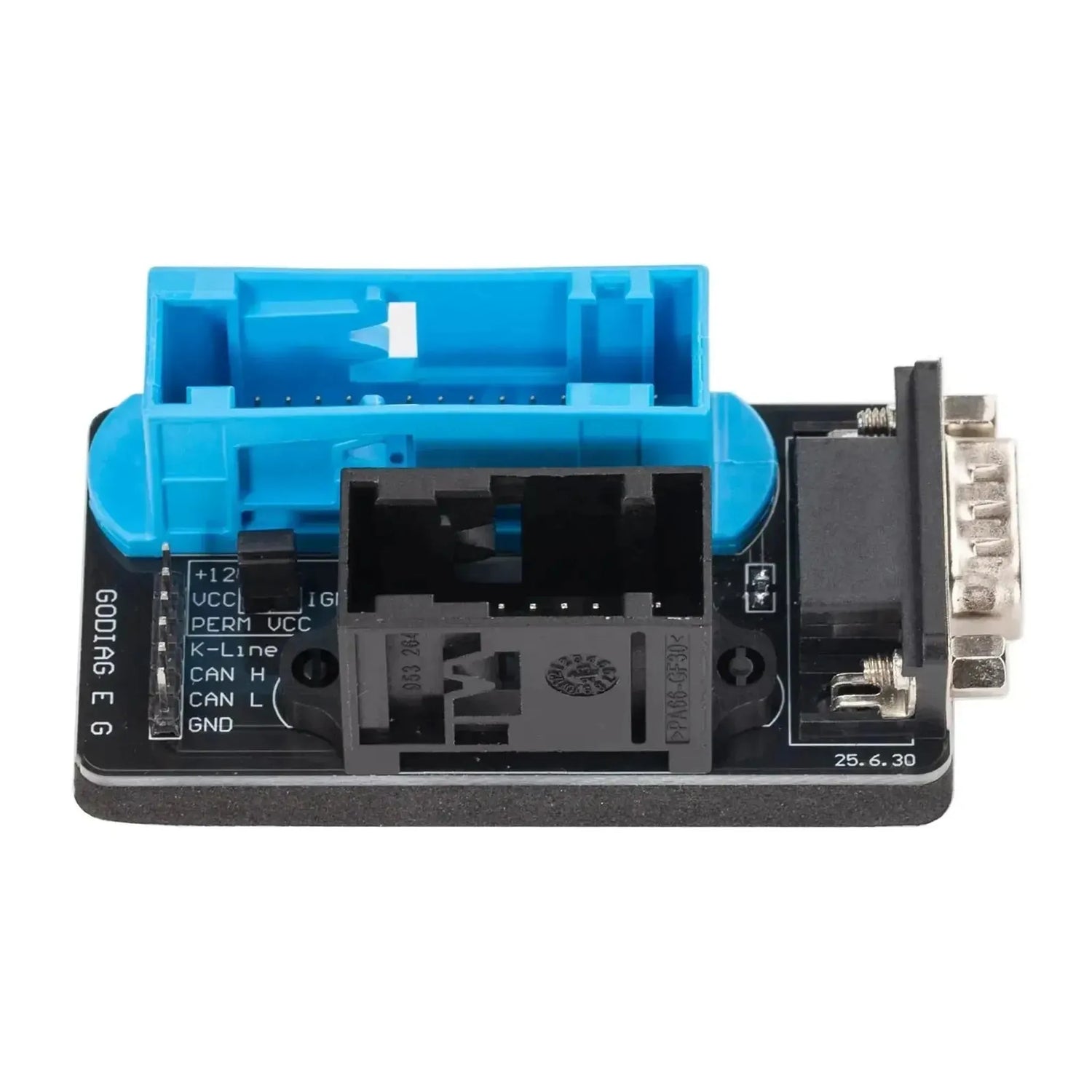

  • Zintegrowane przyłącza komunikacyjne: Płytka drukowana jest wyposażona w zwiększone odprowadzenia do +12V, VCC, IGN, PERM VCC, K-Line, CAN H, CAN L i GND. Umożliwia to technikowi bezpośredni pomiar sygnałów za pomocą oscyloskopu lub multimetru podczas programowania.
  • Interfejs szeregowy DB9: Wykorzystuje solidny standardowy konektor DB9 do niezakłóconej i bezproblemowej integracji z istniejącymi zestawami kabli GoDiag i jumperami OBD2.

Zawartość opakowania

  • 1x GoDiag | MQB Data Collector (ELV/TCM-DSG) Adapter skrzyni biegów | Akcesoria
💡
Warto wiedzieć: Przy flashowaniu lub uczeniu modułów DSG lub ELV na stanowisku warsztatowym zawsze należy stosować zasilacz wysokiej jakości, stabilizowany na głównym platformie testowej. Spadki napięcia podczas programowania mogą prowadzić do uszkodzenia lub całkowitej utraty przydatności modułu.

Specyfikacja techniczna

Specyfikacja Opis
Marka produktu GoDiag
Model produktu MQB Data Collector
Numer części (Producent) SF382-B
Obsługiwana platforma VAG MQB
Moduły kompatybilne ELV (Elektroniczny Zamek Kierownicy), TCM (Skrzynia Biegów DSG)
Złącza Wtyczka panelu przyrządów VAG (niebieska), DB9, Wielozaciskowy złącze testowe
Obsługa protokołów Magistrala CAN, K-Line
Przyłącza pomiarowe na płytce +12V, VCC, IGN, PERM VCC, K-Line, CAN H, CAN L, GND
