Jaltest  |  SKU: MDC03

Jaltest (MDC03) | Przejściówka Knorr-Bremse 4-pinowa EBS – OBD2 16-pinowa | Pojazd użytkowy

€109,95 z VAT
€90,87 bez VAT

Gwarancja bezpośrednio od AsTools

Sami obsługujemy sprawy gwarancyjne szybko i bez pośrednictwa producenta. Dzięki naszemu własnemu magazynowi części zamiennych i wiedzy technicznej możemy Ci zazwyczaj udzielić pomocy od razu. Tylko w wyjątkowych przypadkach wysyłamy produkt do dostawcy.

2 lata gwarancji na wszystkie produkty

Wszystkie nasze produkty są dostarczane z 2-letnią gwarancją fabryczną. Gwarantuje to długotrwałą jakość i serwis.

Łatwy zwrot

Zwrot można łatwo złożyć za pośrednictwem swojego konta. Wyślemy Ci etykietę zwrotną na e-mail. Koszty zwrotu pokrywasz sam.

Profesjonalna obsługa klienta

Nasi eksperci gotowi Ci szybko i fachowo pomóc, zarówno online, jak i w naszym stacjonarnym sklepie. Pytania? Zapraszamy do kontaktu!

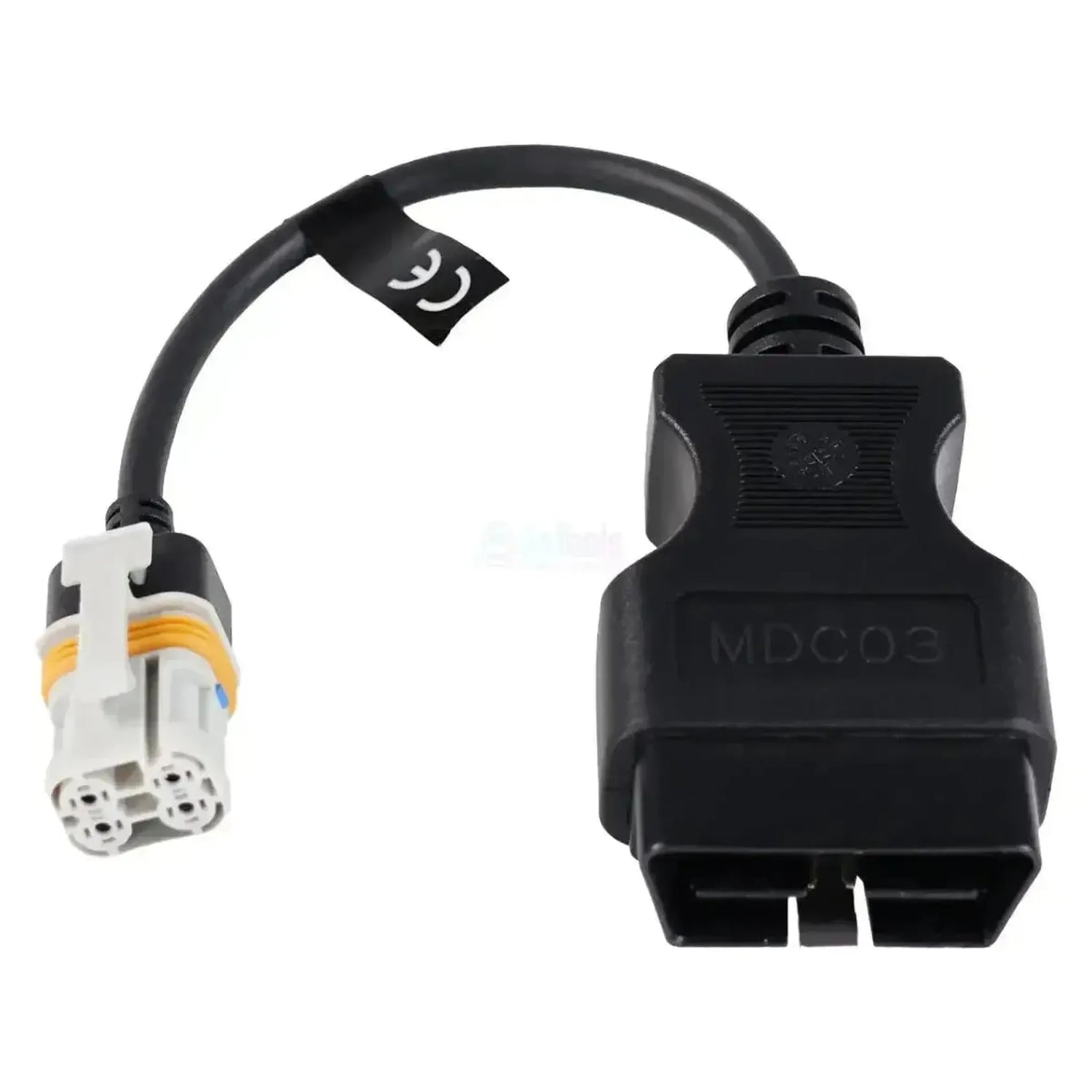

De Jaltest MDC03 is de testkabel tussen de grijze 4-polige connector (2x2) van de Knorr-Bremse-modulator in MAN-voertuigen en de 16-pins OBD2-aansluiting van de Jaltest ETM. U sluit hem rechtstreeks op de modulator aan, niet op de diagnoseaansluiting van het voertuig.

Met deze verbinding neemt de Jaltest ETM de rol van de regeleenheid over en bouwt hij zelf de communicatie met de modulator op. Zo stelt u vast of het onderdeel werkelijk defect is, of dat de storing in de bekabeling of de regeleenheid zit. De ETM doorloopt daarvoor de volledige doormeting van de modulator en een End of Line-test. Naast deze kabel heeft u de ETM zelf nodig, met een ETM-licentie en een lopende CV- of Modular-softwarelicentie.

PLUSPUNTEN

✔Sluit rechtstreeks aan op de EBS-modulator van Knorr-Bremse in MAN, zodat u niet hoeft te improviseren met losse meetpennen.
✔De ETM neemt de rol van de regeleenheid over, waardoor u het onderdeel los van de installatie beoordeelt.
✔Voorkomt onnodig demonteren. Blijkt de modulator te werken, dan hoeft hij er niet af.
✔Maakt de volledige doormeting van de modulator en een End of Line-test mogelijk.

AANDACHTSPUNTEN

✕Werkt uitsluitend met de Jaltest ETM; voor voertuigdiagnose via de Jaltest Link is deze kabel niet bedoeld.
✕Vereist een ETM-licentie naast een lopende CV- of Modular-softwarelicentie; andere modules zijn niet met de ETM te combineren.
✕De ETM werkt niet op de Jaltest-handhelds; u bedient hem vanaf een pc of laptop.
✕De connector van deze kabel is grijs, die van de MDC02 is groen; voor EBS-modules van Knorr-Bremse buiten MAN gebruikt u de MDC04 of MDC05.

Toepassingen en functionaliteiten

Via deze kabel praat de Jaltest ETM rechtstreeks met het onderdeel, zonder tussenkomst van de regeleenheid van het voertuig. De kabel gaat op de modulator, niet op de diagnoseaansluiting van het voertuig.

Onderdelen die u kunt testen

  • EBS-modulator: Knorr-Bremse in MAN.
  • Aansluiting: Grijze 4-polige connector, 2x2.

Wat u kunt doen

  • Geïsoleerd testen: Zonder de regeleenheid.
  • Defect vaststellen: Of de storing elders zit.
  • Doormeten: De modulator in zijn geheel.
  • End of Line-test: Bevestigen dat hij goed werkt.

Zo gebruikt u hem

  1. Software starten: Open Jaltest op de pc of laptop.
  2. ETM koppelen: Sluit de OBD2-kant aan op de ETM.
  3. Connector vrijmaken: Neem de voertuigstekker van de modulator los.
  4. Aansluiten: Steek de kabel op de modulator.
  5. Testen: Start de doormeting of de End of Line-test.

Compatibele onderdelen en toepassingen

Bepalend is de connector op de modulator, niet alleen het voertuigmerk. De MDC03 past op de EBS-modulator van Knorr-Bremse in MAN-voertuigen met de grijze 4-polige connector.

Knorr-Bremse in MAN:

  • EBS-modulator: Grijze 4-polige connector (2x2).

Andere aansluitingen:

  • MDC02: Groene connector, EBS in MAN.
  • MDC04 en MDC05: EBS-modules van Knorr-Bremse buiten MAN.

Wat u erbij nodig heeft

  • Jaltest ETM: De testmodule zelf. Voor de Jaltest Link V9 is dat de ETM-interface met referentie 70001007; de complete ETM-kit is 70001008.
  • ETM-licentie: Zonder die licentie start de ETM niet. De jaarlijkse verlenging heeft referentie 29701.
  • Een lopende Jaltest-softwarelicentie: Een CV-licentie of een Modular-licentie. Andere modules zijn niet met de ETM te combineren.
  • Looptijd: De ETM-licentie loopt gelijk met de vervaldatum van uw Jaltest-softwarelicentie. Loopt die nog langer dan een jaar, dan betaalt u alleen over de resterende periode. Verloopt de Jaltest-licentie, dan werkt de ETM niet meer totdat er is verlengd.
  • Voeding: De ETM wordt gevoed vanaf de accu's van het voertuig.
💡
Goed om te weten: De MDC02 en de MDC03 horen allebei bij de Knorr-Bremse-modulator in MAN en verschillen in de kleur van de connector. Leg de connector op de modulator naast de foto en kies op kleur. Grijs is de MDC03, groen de MDC02.

Verpakkingsinhoud

  • 1x Jaltest (MDC03) | Knorr-Bremse 4-pins EBS - 16-pins OBD2 Verloopkabel | Bedrijfsvoertuig

Specyfikacja techniczna

Informacje ogólne

Producent kabla lub zestawu. Dzięki temu wiedzą Państwo, że pasuje on do posiadanego sprzętu Jaltest.Marka
Jaltest (Cojali)
Rodzaj artykułu: kabel testowy do komponentu, adapter, kabel interfejsu lub kompletny zestaw.Rodzaj artykułu
Kabel testowy
Z którą wersją Jaltest Link współpracuje kabel. Proszę wybrać wersję, którą posiadają Państwo w warsztacie.Kompatybilność z Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9

Złącza

Wtyk, którym kabel podłącza się do Jaltest ETM lub Link. Musi pasować do Państwa urządzenia.Złącze po stronie interfejsu
16-pinowe OBD2
Wtyk podłączany do komponentu lub modulatora. Określa, do jakiego komponentu można podłączyć kabel.Złącze po stronie komponentu
Szare złącze 4-pinowe (2x2), 4-pin EBS

Funkcje testowe

ETM przejmuje rolę sterownika. Pozwala to ustalić, czy uszkodzony jest sam komponent, czy usterka leży gdzie indziej.Test komponentu poza pojazdem
Kontrola końcowa potwierdzająca prawidłowe działanie komponentu, na przykład po naprawie.Test końca linii (EOL)

Licencja

Licencja Jaltest wymagana do używania ETM z tym kablem. Bez odpowiedniej licencji rozwiązanie nie będzie działać.Wymagana licencja na oprogramowanie
  • CV
  • Modular
Informacja, czy kabel jest już w zestawie ETM. Jeśli nie, można go dokupić osobno jako uzupełnienie.Element zestawu ETM

Wymiary

Długość kabla. Dłuższy kabel zapewnia większy zasięg przy dojściu do komponentu.Długość kabla
od 24 do 26 cm
Numer referencyjny
MDC03
Przedłużenie licencji ETM
29701 (Jaltest ETM, przedłużenie na 1 rok)
Moduł Jaltest
Jaltest ETM, obok Jaltest CV lub Modular

Pozostałe parametry

Toepassing
EBS-modules van Knorr-Bremse in MAN-voertuigen
Regeleenheden
Geen; de ETM neemt de rol van de regeleenheid over
Segment
Bedrijfsvoertuig
Onderdeel van kabelset
ETM-kit (70001008)
Nodig om te gebruiken
Jaltest ETM met ETM-licentie en een lopende CV- of Modular-softwarelicentie
Niet beschikbaar voor
De Jaltest-handhelds
