Jaltest  |  SKU: MDC02

Jaltest (MDC02) | Przejściówka Knorr-Bremse 4-pinowy EBS – 16-pinowy OBD2 | Pojazd użytkowy

€109,95 z VAT
€90,87 bez VAT

Gwarancja bezpośrednio od AsTools

Sami obsługujemy sprawy gwarancyjne szybko i bez pośrednictwa producenta. Dzięki naszemu własnemu magazynowi części zamiennych i wiedzy technicznej możemy Ci zazwyczaj udzielić pomocy od razu. Tylko w wyjątkowych przypadkach wysyłamy produkt do dostawcy.

2 lata gwarancji na wszystkie produkty

Wszystkie nasze produkty są dostarczane z 2-letnią gwarancją fabryczną. Gwarantuje to długotrwałą jakość i serwis.

Łatwy zwrot

Zwrot można łatwo złożyć za pośrednictwem swojego konta. Wyślemy Ci etykietę zwrotną na e-mail. Koszty zwrotu pokrywasz sam.

Profesjonalna obsługa klienta

Nasi eksperci gotowi Ci szybko i fachowo pomóc, zarówno online, jak i w naszym stacjonarnym sklepie. Pytania? Zapraszamy do kontaktu!

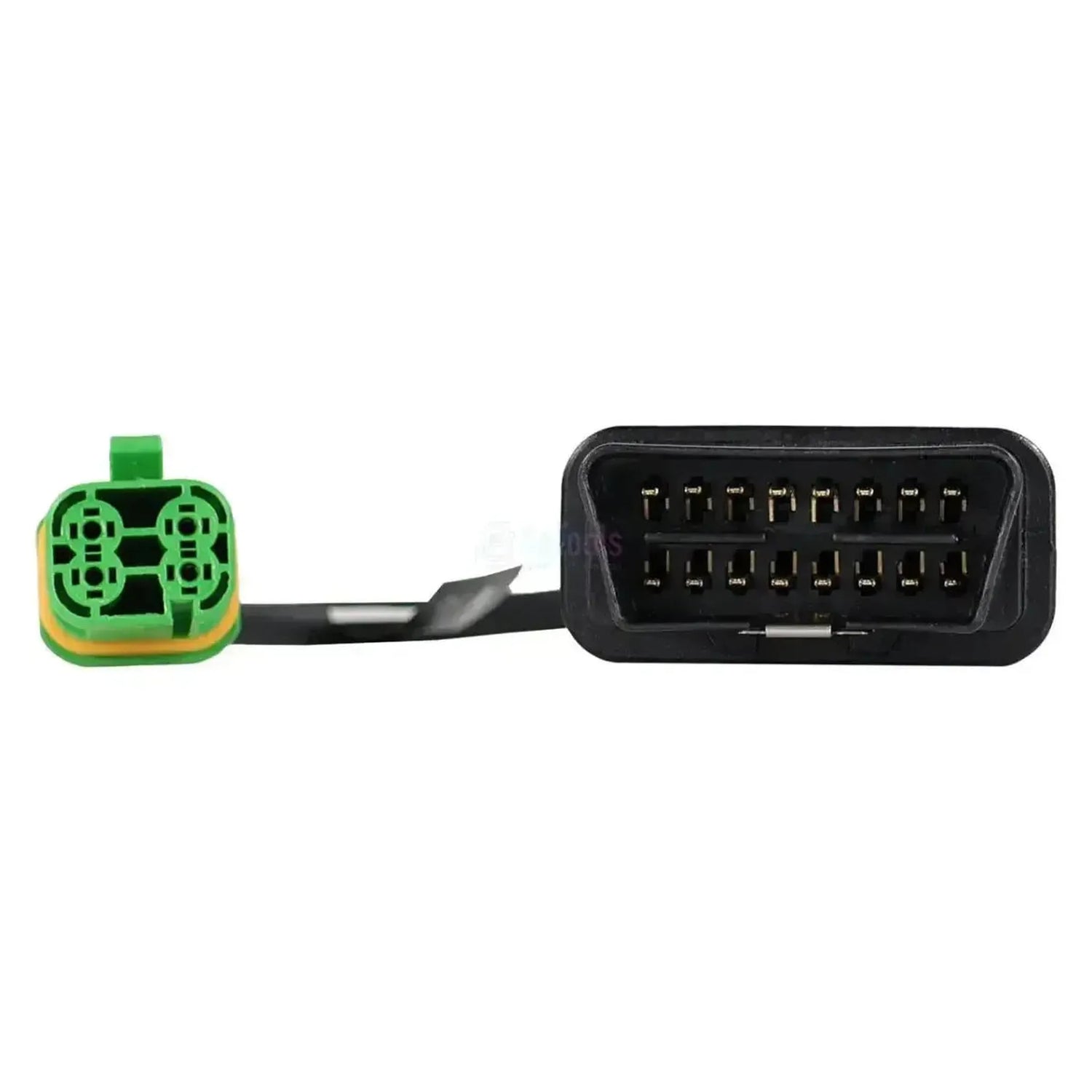

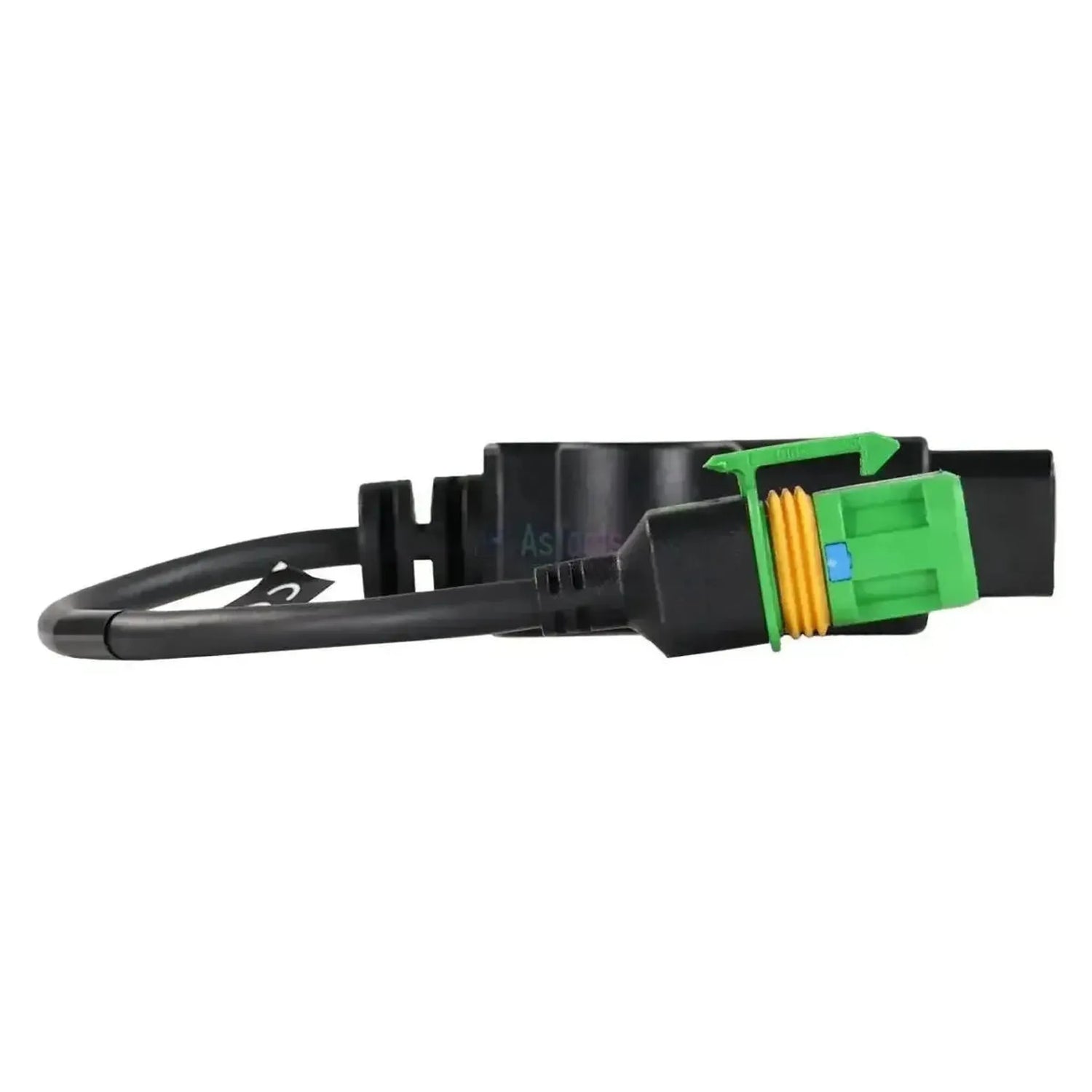

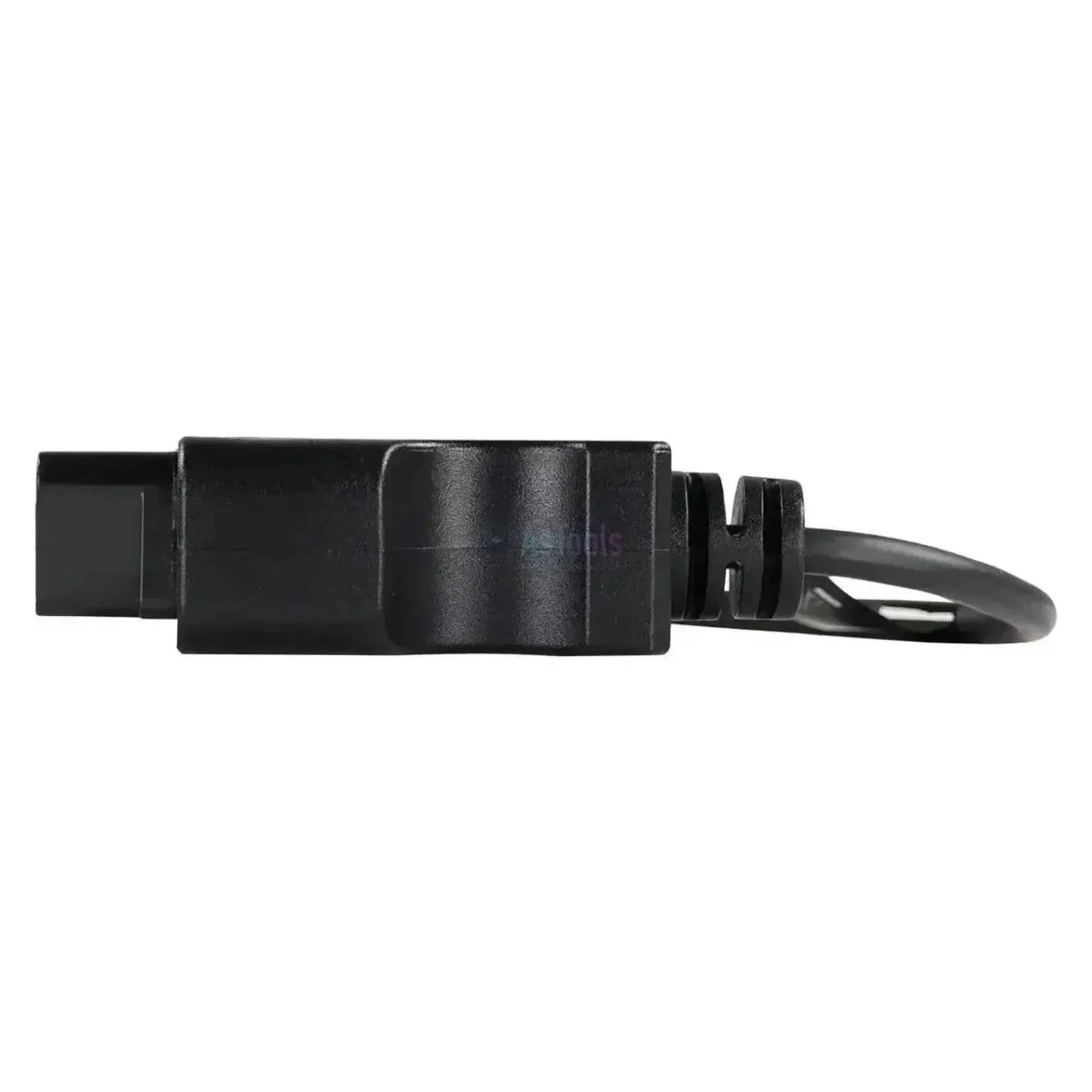

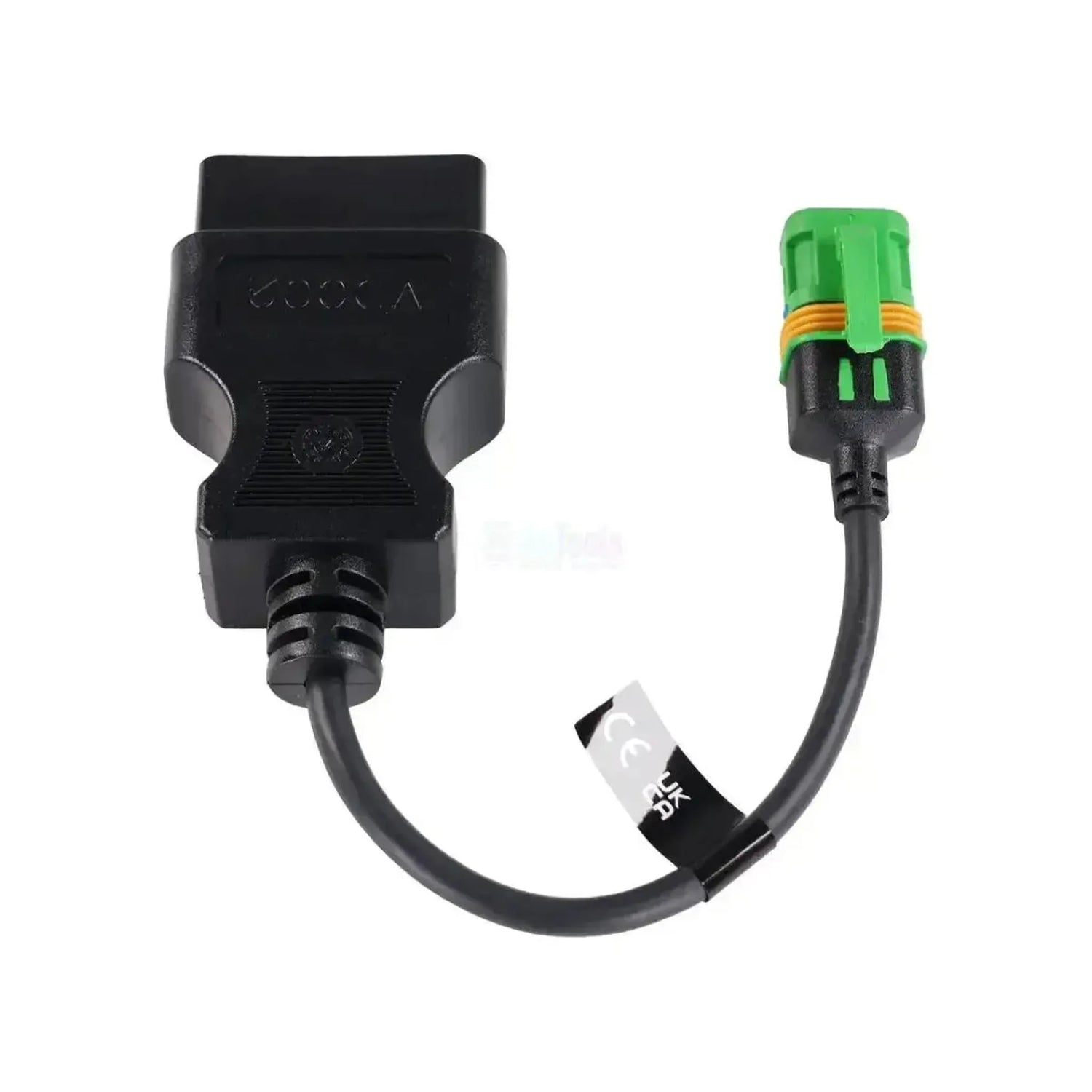

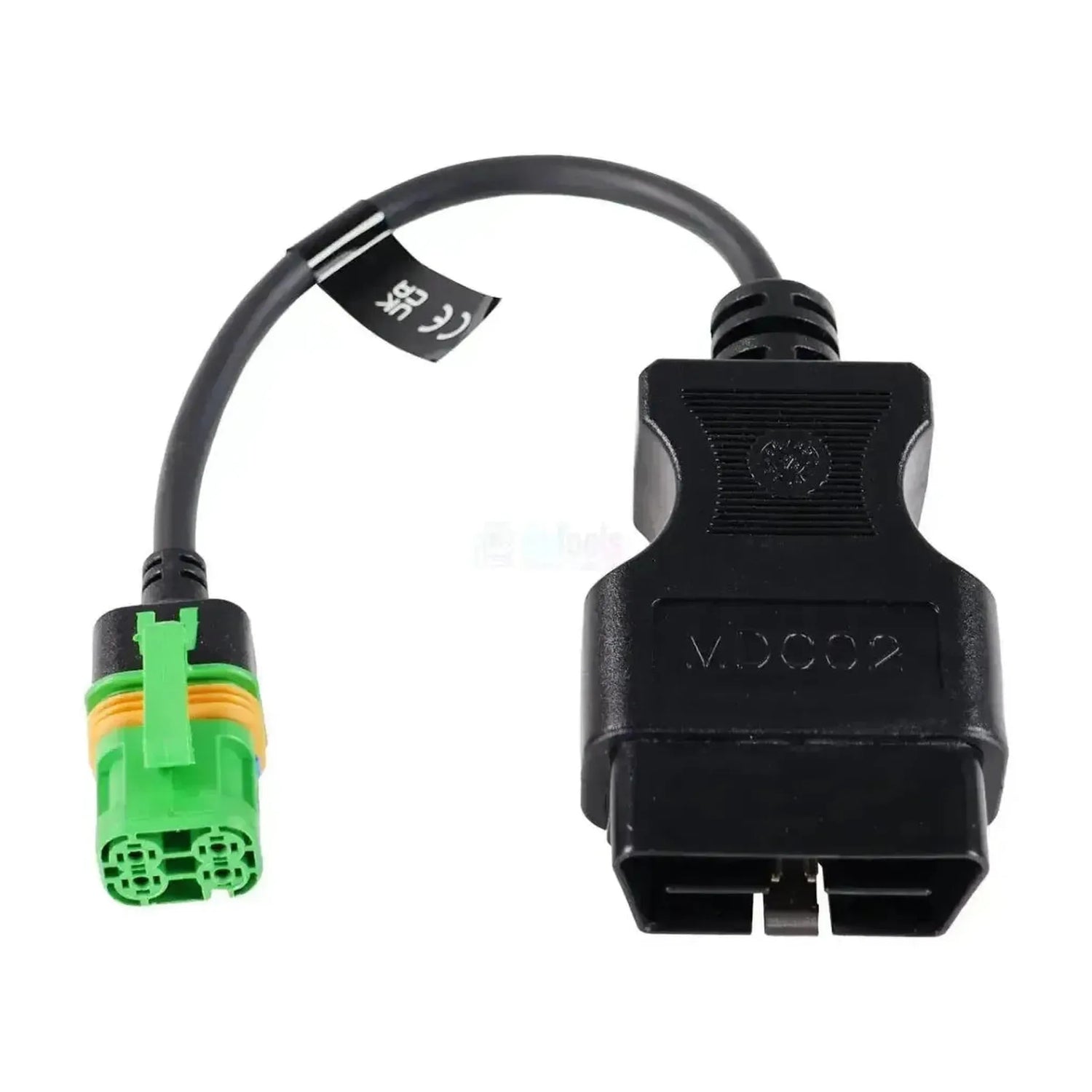

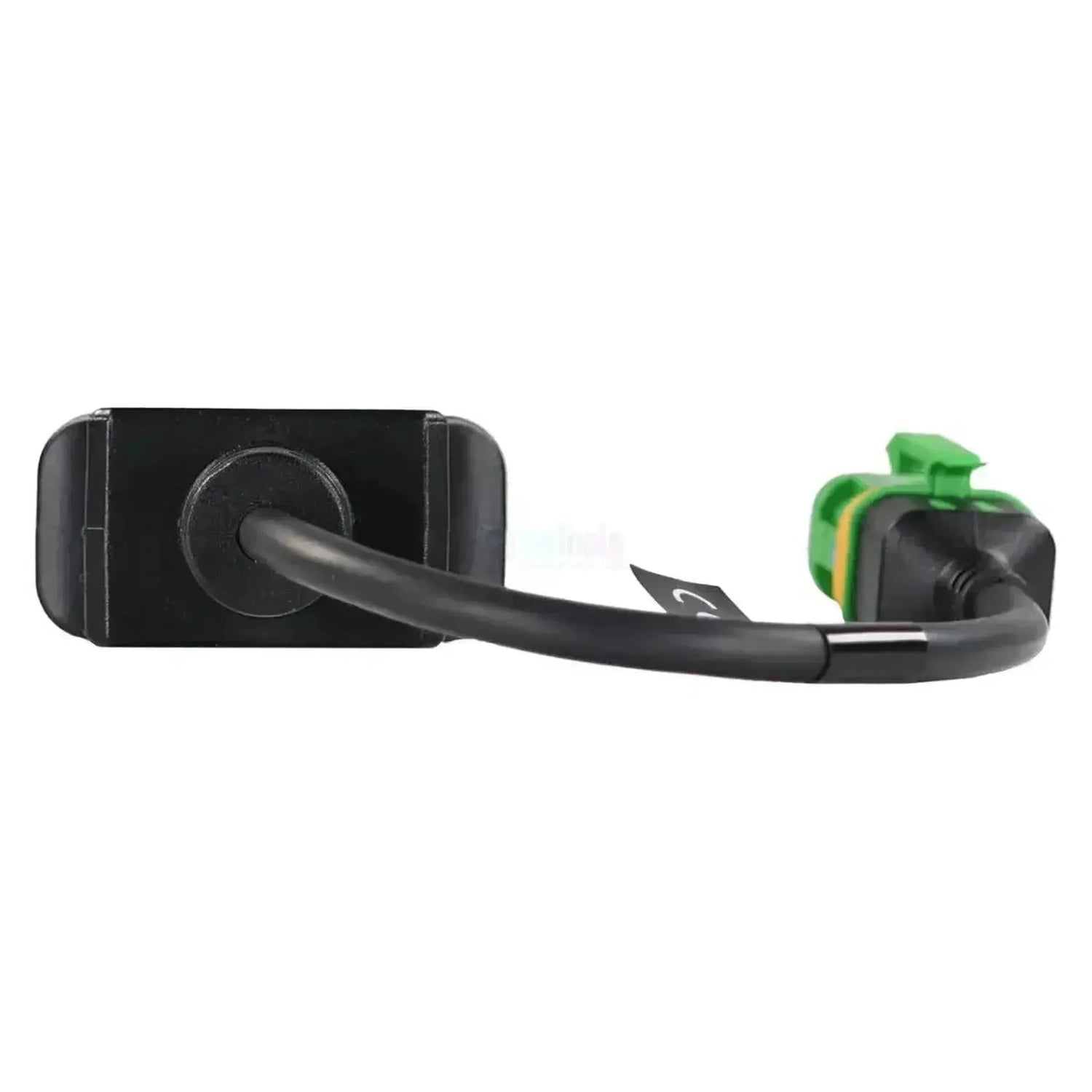

De Jaltest MDC02 is de testkabel tussen de groene 4-polige EBS-aansluiting (twee rijen van twee) van de Knorr-Bremse-module in MAN-voertuigen en de 16-pins OBD2-aansluiting van de Jaltest ETM. U sluit hem rechtstreeks op de module aan, dus niet op de diagnoseaansluiting van het voertuig. Het snoer meet 24 tot 26 cm.

Met deze verbinding bouwt de Jaltest ETM zelf de communicatie met de modulator op, alsof hij de regeleenheid is. Daarmee stelt u vast of het onderdeel werkelijk defect is, of dat de storing in de bekabeling of de regeleenheid zit. Naast deze kabel heeft u de ETM zelf nodig, met een ETM-licentie en een lopende CV- of Modular-softwarelicentie.

PLUSPUNTEN

✔Gemaakt voor de EBS-modules van Knorr-Bremse in MAN, zodat u niet hoeft te improviseren met losse meetpennen.
✔U benadert het onderdeel los van de regeleenheid: De ETM bouwt zelf de communicatie op.
✔Voorkomt onnodig demonteren: Blijkt de modulator goed te werken, dan hoeft hij er niet af.
✔Maakt de geavanceerde diagnose van een EBS-modulator en een End of Line-test mogelijk.

AANDACHTSPUNTEN

✕Werkt uitsluitend met de Jaltest ETM; voor voertuigdiagnose via de Jaltest Link is deze kabel niet bedoeld.
✕Vereist een ETM-licentie naast een lopende CV- of Modular-softwarelicentie; andere modules zijn niet met de ETM te combineren.
✕De ETM werkt niet op de Jaltest-handhelds; u bedient hem vanaf een pc of laptop.
✕EBS-modules van Knorr-Bremse buiten MAN bereikt u niet met deze kabel; daarvoor zijn de MDC04 en de MDC05.

Toepassingen en functionaliteiten

Via deze kabel praat de Jaltest ETM rechtstreeks met het onderdeel, zonder tussenkomst van de regeleenheid van het voertuig. Hieronder staat welke componenten de ETM op die manier bereikt en wat u er in de werkplaats mee vaststelt.

Wat de Jaltest ETM dekt

  • EBS-modulator Wabco: Generatie 1, 2 en 3.
  • EBS-modulator Knorr-Bremse: Generatie 2 en 3.
  • Trailer control: Knorr-Bremse, trailerrem.
  • Wielsnelheidssensoren: Inductief, ABS en EBS.
  • Remblokslijtage: Sensoren voor de blokdikte.

Wat u kunt doen

  • Geïsoleerd testen: ETM neemt de rol van de ECU over.
  • Defect vaststellen: Onderdeel of installatie.
  • Modulator doormeten: Geavanceerde diagnose.
  • End of Line-test: Bevestigt dat het onderdeel werkt.

Zo gebruikt u hem

  1. Connector checken: Groen, 4-polig, twee rijen van twee.
  2. Op de module: Sluit de MDC02 aan op de EBS-module.
  3. ETM koppelen: OBD2-kant op de Jaltest ETM.
  4. Voeding: De ETM gevoed vanaf de voertuigaccu.
  5. Test starten: Diagnose of End of Line-test.

Compatibele modules en toepassingen

Bepalend is de module en de kleur van de connector, niet het voertuig. Deze kabel hoort bij de EBS-modules van Knorr-Bremse in MAN-voertuigen met de groene 4-polige aansluiting. U sluit hem op de module zelf aan en niet op de diagnoseaansluiting in de cabine.

MAN:

  • Knorr-Bremse EBS-modules: Met de groene 4-polige connector (2x2).

Andere uitvoeringen:

  • Grijze connector: Daarvoor is de MDC03.
  • Knorr-Bremse buiten MAN: Daarvoor zijn de MDC04 en de MDC05.

Wat u erbij nodig heeft

  • Jaltest ETM: De testmodule zelf. Voor de Jaltest Link V9 is dat de ETM-interface met referentie 70001007; de complete ETM-kit is 70001008.
  • ETM-licentie: Zonder die licentie start de ETM niet. De jaarlijkse verlenging heeft referentie 29701.
  • Een lopende Jaltest-softwarelicentie: Een CV-licentie of een Modular-licentie. Andere modules zijn niet met de ETM te combineren.
  • Looptijd: Hardware, software en licentie van de ETM lopen gelijk met de vervaldatum van uw Jaltest-softwarelicentie. Loopt die licentie nog langer dan een jaar, dan betaalt u alleen over de resterende periode. Zodra de Jaltest-licentie verloopt, werkt de ETM niet meer totdat er is verlengd.
  • Voeding: De ETM wordt gevoed vanaf de accu's van het voertuig.
💡
Goed om te weten: De connector van deze kabel is groen, die van de MDC03 is grijs. Leg de connector op de modulator naast de foto en kies op kleur. Controleer ook tot wanneer uw Jaltest-softwarelicentie loopt voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (MDC02) | Knorr-Bremse 4-pins EBS - 16-pins OBD2 Verloopkabel | Bedrijfsvoertuig

Specyfikacja techniczna

Informacje ogólne

Producent kabla lub zestawu. Dzięki temu wiedzą Państwo, że pasuje on do posiadanego sprzętu Jaltest.Marka
Jaltest (Cojali)
Rodzaj artykułu: kabel testowy do komponentu, adapter, kabel interfejsu lub kompletny zestaw.Rodzaj artykułu
Kabel testowy

Złącza

Wtyk, którym kabel podłącza się do Jaltest ETM lub Link. Musi pasować do Państwa urządzenia.Złącze po stronie interfejsu
16-pinowe OBD2
Wtyk podłączany do komponentu lub modulatora. Określa, do jakiego komponentu można podłączyć kabel.Złącze po stronie komponentu
Zielone złącze 4-pinowe (2x2)

Funkcje testowe

ETM przejmuje rolę sterownika. Pozwala to ustalić, czy uszkodzony jest sam komponent, czy usterka leży gdzie indziej.Test komponentu poza pojazdem
Kontrola końcowa potwierdzająca prawidłowe działanie komponentu, na przykład po naprawie.Test końca linii (EOL)

Licencja

Licencja Jaltest wymagana do używania ETM z tym kablem. Bez odpowiedniej licencji rozwiązanie nie będzie działać.Wymagana licencja na oprogramowanie
  • CV
  • Modular
Informacja, czy kabel jest już w zestawie ETM. Jeśli nie, można go dokupić osobno jako uzupełnienie.Element zestawu ETM

Wymiary

Długość kabla. Dłuższy kabel zapewnia większy zasięg przy dojściu do komponentu.Długość kabla
od 24 do 26 cm
Numer referencyjny
MDC02
Przedłużenie licencji ETM
29701 (Jaltest ETM, przedłużenie na 1 rok)
Moduł Jaltest
Jaltest ETM
Sterowniki
Modulator EBS

Pozostałe parametry

Toepassing
De EBS-modules van Knorr-Bremse in MAN-voertuigen
Interface
Jaltest Link V8.1 en V9
Segment
Bedrijfsvoertuig
Onderdeel van kabelset
ETM-kit (70001008)
Nodig om te gebruiken
Jaltest ETM met ETM-licentie en een lopende CV- of Modular-softwarelicentie
Niet beschikbaar voor
De Jaltest-handhelds
