Jaltest  |  SKU: MDC08

Jaltest (MDC08) | Przejściówka Wabco 4-pinowa EBS – OBD2 16-pinowa | Pojazd użytkowy

€109,95 z VAT
€90,87 bez VAT

Gwarancja bezpośrednio od AsTools

Sami obsługujemy sprawy gwarancyjne szybko i bez pośrednictwa producenta. Dzięki naszemu własnemu magazynowi części zamiennych i wiedzy technicznej możemy Ci zazwyczaj udzielić pomocy od razu. Tylko w wyjątkowych przypadkach wysyłamy produkt do dostawcy.

2 lata gwarancji na wszystkie produkty

Wszystkie nasze produkty są dostarczane z 2-letnią gwarancją fabryczną. Gwarantuje to długotrwałą jakość i serwis.

Łatwy zwrot

Zwrot można łatwo złożyć za pośrednictwem swojego konta. Wyślemy Ci etykietę zwrotną na e-mail. Koszty zwrotu pokrywasz sam.

Profesjonalna obsługa klienta

Nasi eksperci gotowi Ci szybko i fachowo pomóc, zarówno online, jak i w naszym stacjonarnym sklepie. Pytania? Zapraszamy do kontaktu!

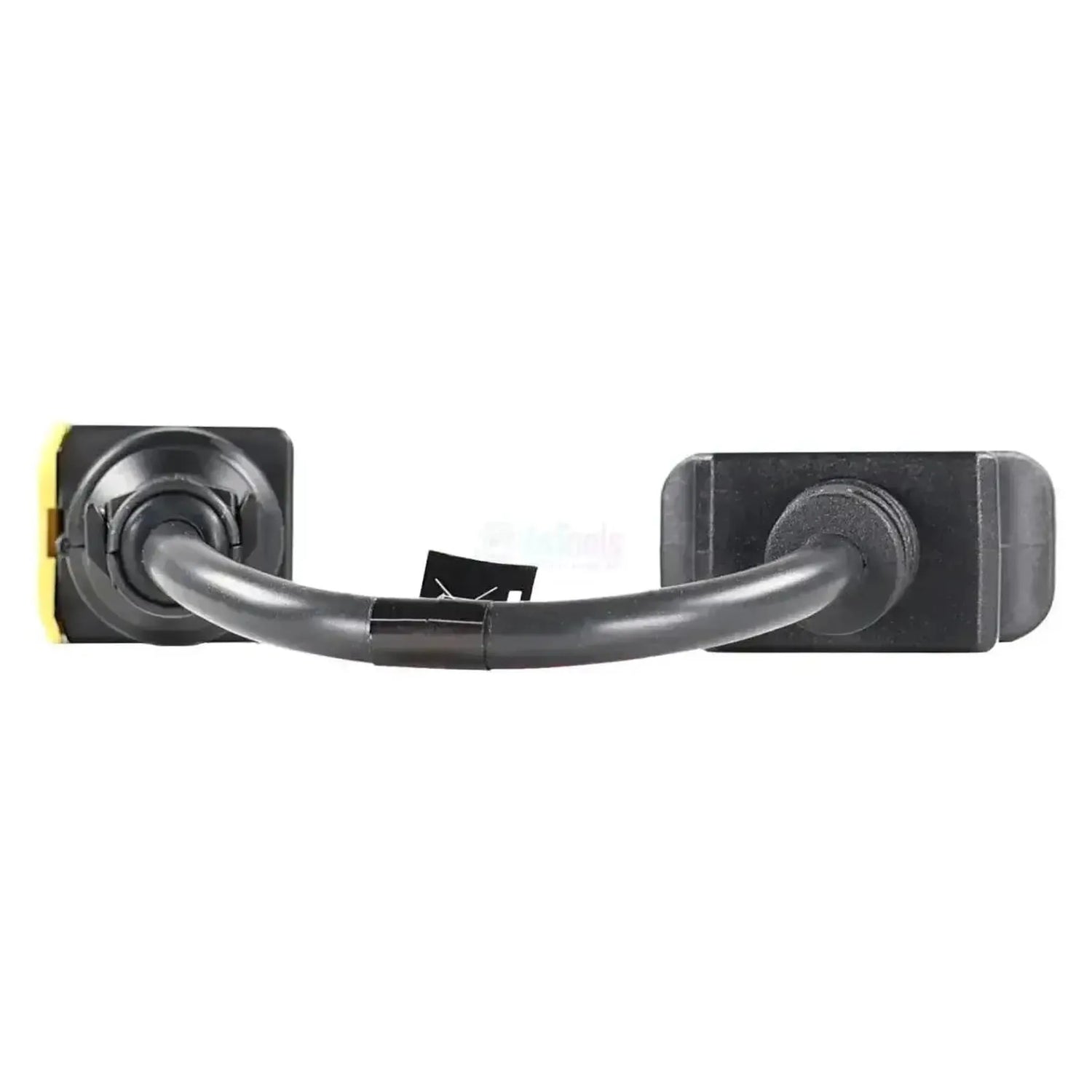

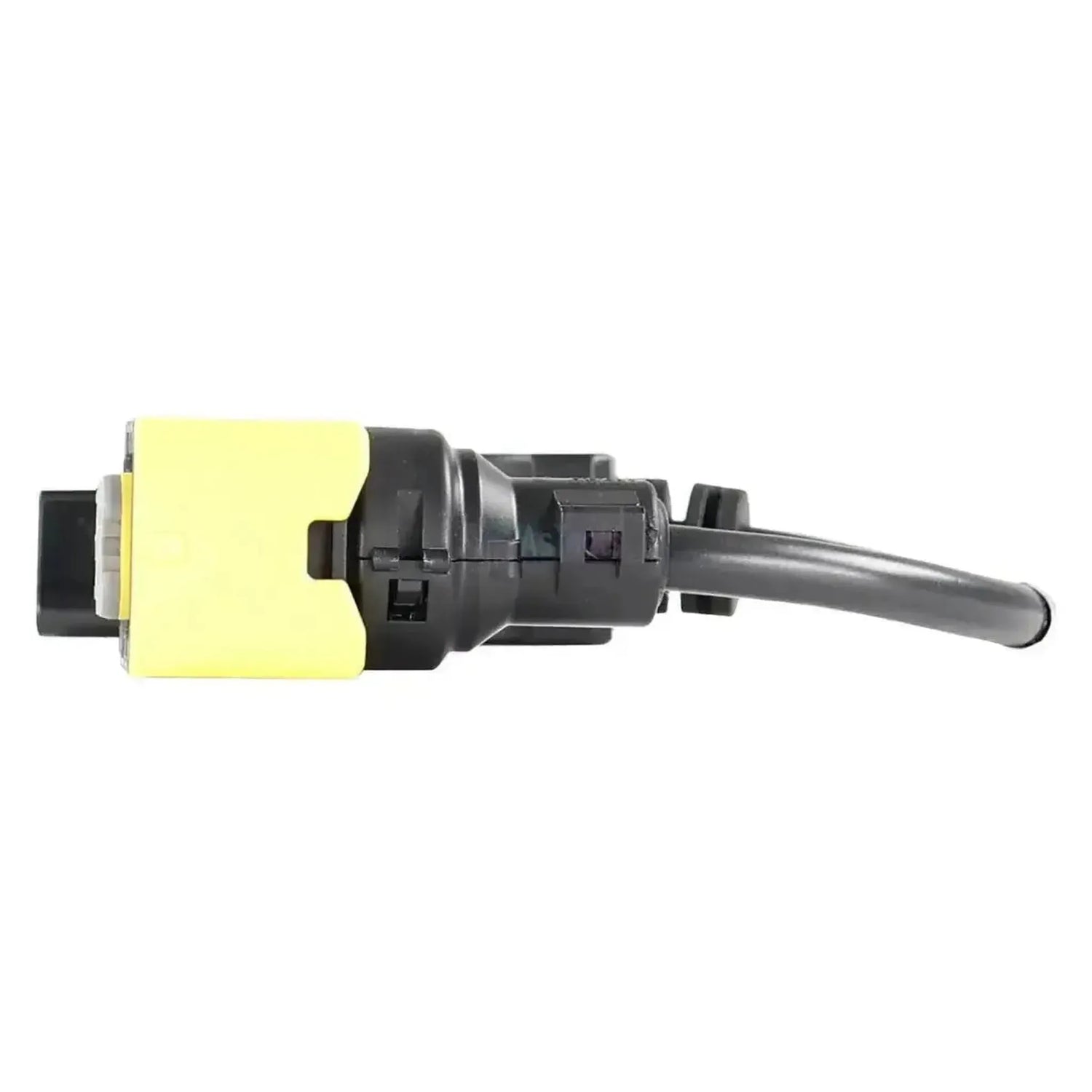

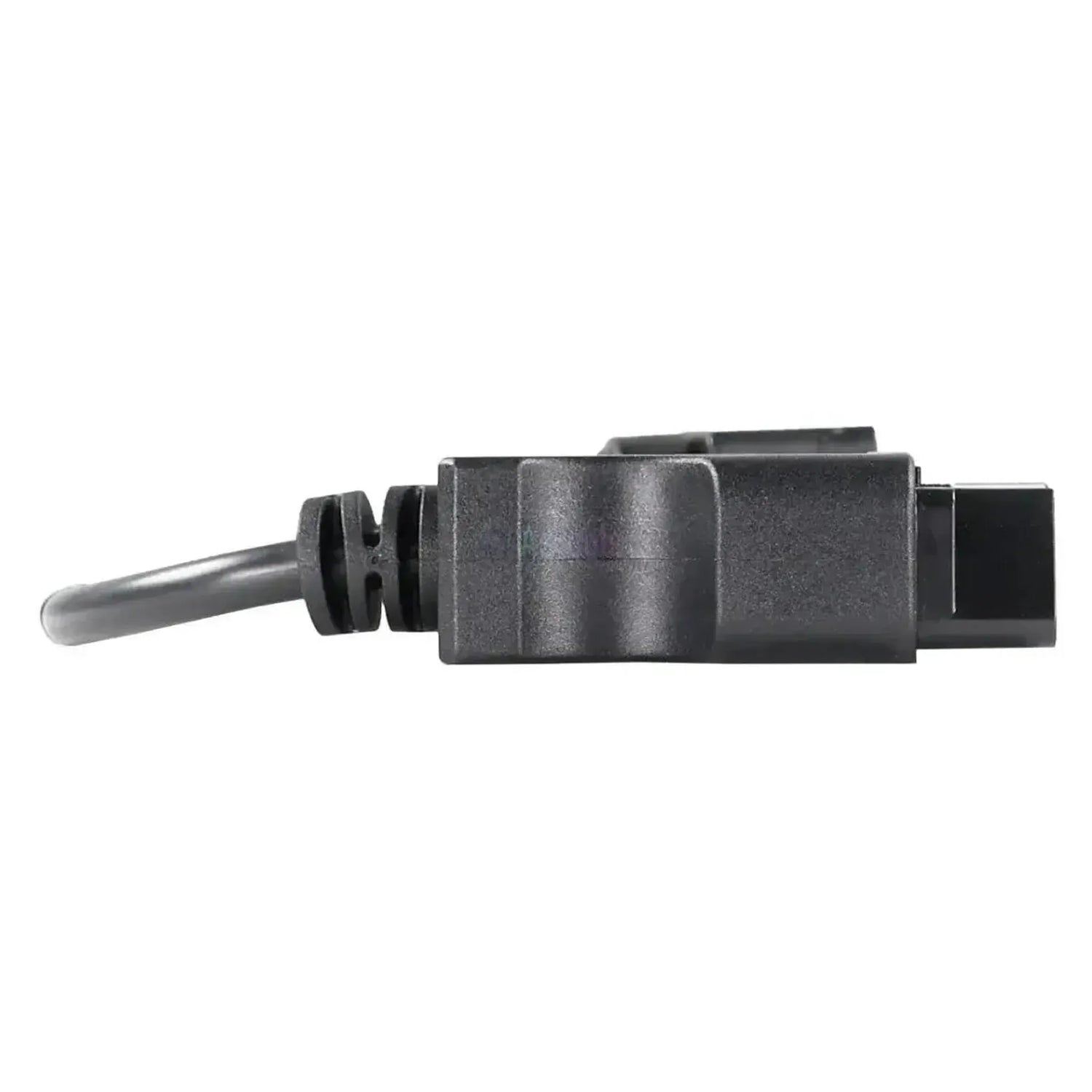

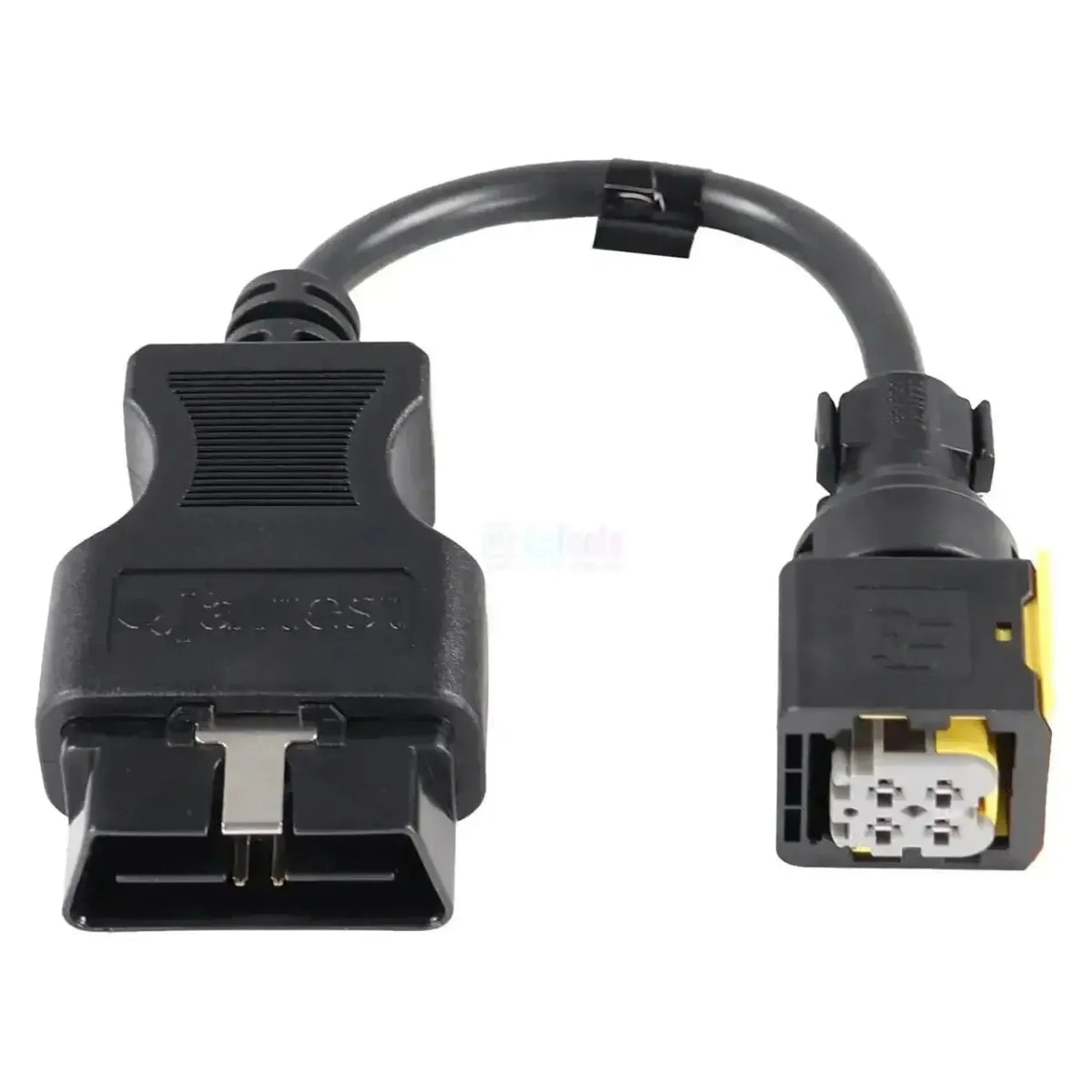

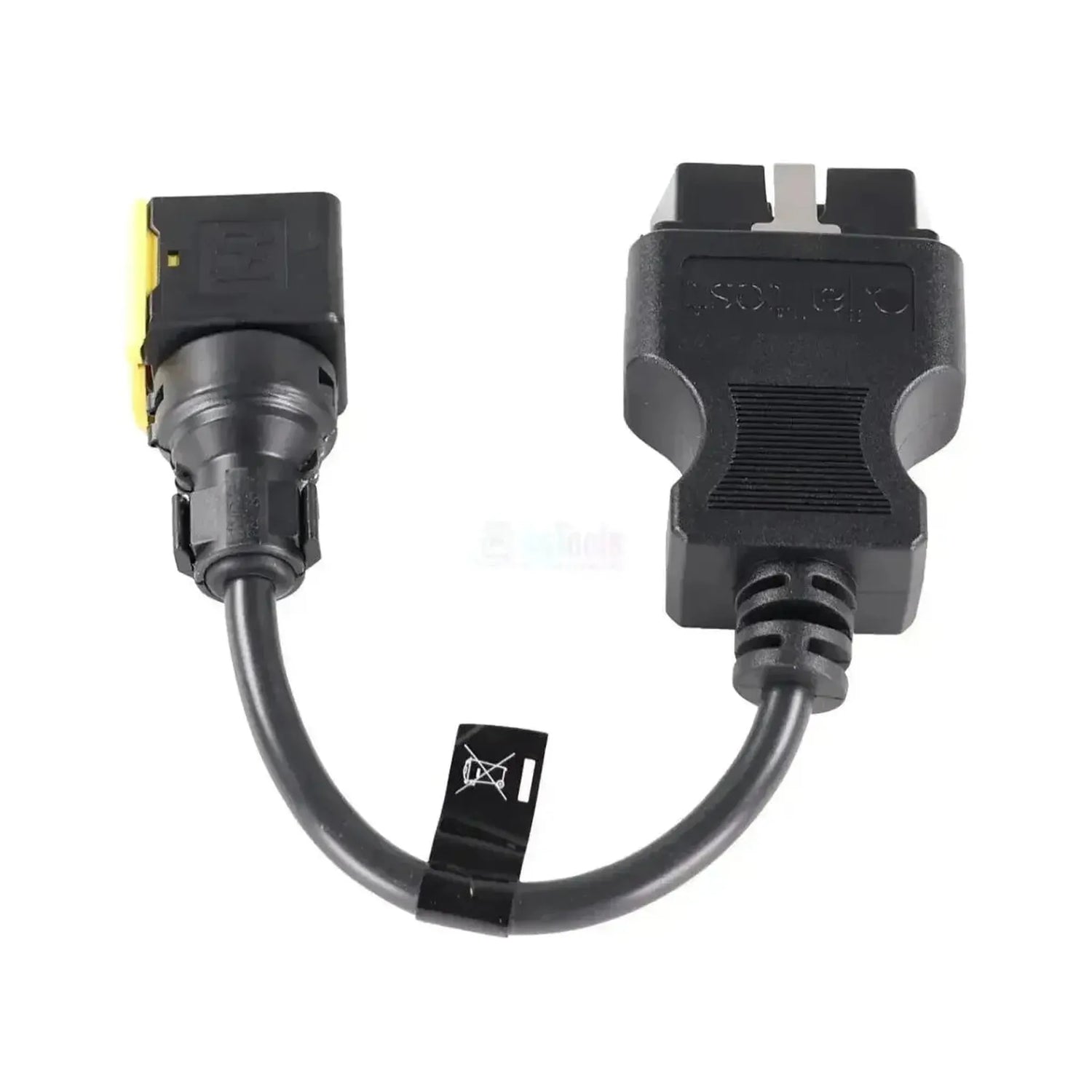

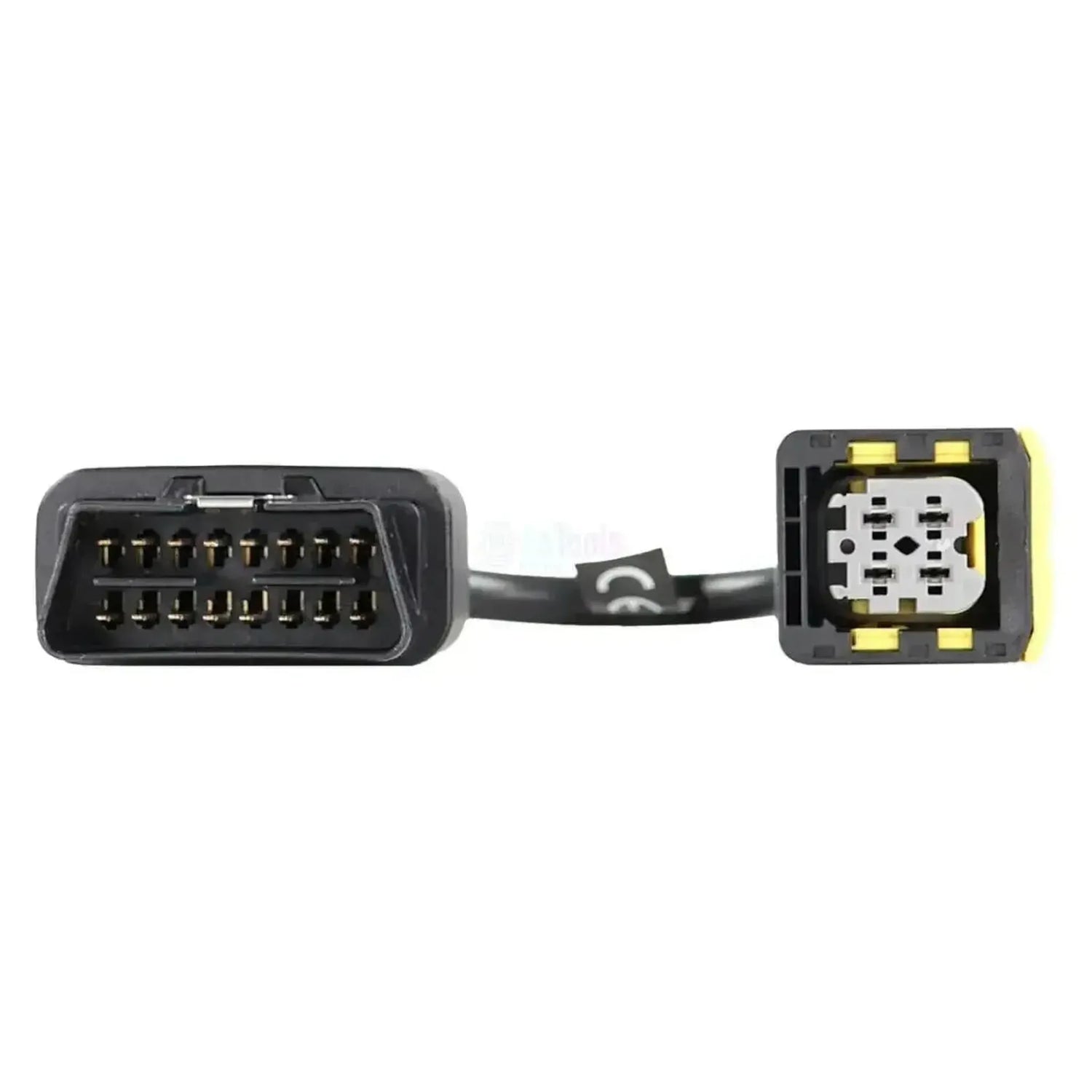

Jaltest MDC08 to kabel testowy łączący 4-pinowe złącze EBS modulatorów Wabco czwartej generacji z 16-pinowym złączem OBD2 w Jaltest ETM. Po stronie urządzenia znajduje się 4-biegunowe złącze w dwóch rzędach po dwa styki, umieszczone w czarnej obudowie z żółtym zatrzaskiem blokującym.

Dzięki temu połączeniu Jaltest ETM przejmuje rolę jednostki sterującej i sam nawiązuje komunikację z modulatorem. Pozwala to ustalić, czy część jest rzeczywiście uszkodzona, czy usterka tkwi w okablowaniu lub w jednostce sterującej. ETM wykonuje w tym celu pełny pomiar modulatora oraz test End of Line. Oprócz tego kabla potrzebny jest sam ETM, z licencją ETM oraz aktywną licencją oprogramowania CV lub Modular.

ZALETY

✔Podłącza się bezpośrednio do modulatorów Wabco czwartej generacji, dzięki czemu nie trzeba improwizować z luźnymi grotami pomiarowymi.
✔ETM przejmuje rolę jednostki sterującej, dzięki czemu Pan/Pani ocenia część oddzielnie od instalacji.
✔Pozwala uniknąć zbędnego demontażu. Jeśli modulator okaże się sprawny, nie trzeba go demontować.
✔Umożliwia pełny pomiar modulatora oraz test End of Line.

UWAGI

✕Działa wyłącznie z Jaltest ETM; do diagnostyki pojazdu przez Jaltest Link ten kabel nie jest przeznaczony.
✕Wymaga licencji ETM oraz aktywnej licencji oprogramowania CV lub Modular; innych modułów nie można łączyć z ETM.
✕ETM nie działa na urządzeniach ręcznych Jaltest; obsługuje się go z komputera PC lub laptopa.
✕Starsze modulatory Wabco wymagają innego kabla, mianowicie MDC07 dla pierwszej i drugiej generacji, MDC06 dla trzeciej oraz MDC09 dla trzeciej generacji z zaworem redundancji.

Zastosowania i funkcje

Za pomocą tego kabla Jaltest ETM komunikuje się bezpośrednio z częścią, bez udziału jednostki sterującej pojazdu. Kabel podłącza się do modulatora, nie do gniazda diagnostycznego pojazdu.

Części, które można przetestować

  • Modulator EBS: Wabco, czwarta generacja.
  • Złącze: 4-biegunowe (2x2), żółty zaczep.

Co można zrobić

  • Testowanie w izolacji: Bez jednostki sterującej.
  • Ustalenie usterki: Czy usterka znajduje się gdzie indziej.
  • Pomiar: Modulatora w całości.
  • Test End of Line: Potwierdzenie, że działa prawidłowo.

Sposób użycia

  1. Uruchomienie oprogramowania: Proszę otworzyć Jaltest na komputerze PC lub laptopie.
  2. Połączenie ETM: Podłączyć stronę OBD2 do ETM.
  3. Zwolnienie złącza: Odłączyć wtyczkę pojazdu od modulatora.
  4. Podłączenie: Włożyć kabel do modulatora.
  5. Testowanie: Uruchomić pomiar lub test End of Line.

Kompatybilne części i zastosowania

Decydujące jest, jaki modulator znajduje się w pojeździe, a nie marka pojazdu. MDC08 pasuje wyłącznie do modulatorów Wabco czwartej generacji.

Wabco:

  • Modulator EBS, czwarta generacja: 4-biegunowe złącze (2x2) z żółtą blokadą.

Pozostałe generacje:

  • MDC07: Pierwsza i druga generacja.
  • MDC06: Trzecia generacja.
  • MDC09: Trzecia generacja z zaworem redundancji.

Czego potrzeba dodatkowo

  • Jaltest ETM: Sam moduł testowy. Dla Jaltest Link V9 jest to interfejs ETM o numerze referencyjnym 70001007; kompletny zestaw ETM to 70001008.
  • Licencja ETM: Bez tej licencji ETM nie uruchomi się. Roczne przedłużenie ma numer referencyjny 29701.
  • Aktywna licencja oprogramowania Jaltest: Licencja CV lub licencja Modular. Innych modułów nie można łączyć z ETM.
  • Okres ważności: Licencja ETM jest ważna do tej samej daty co licencja oprogramowania Jaltest. Jeśli ta licencja ma ważność jeszcze dłużej niż rok, płaci Pan/Pani wyłącznie za pozostały okres. Jeśli licencja Jaltest wygaśnie, ETM przestanie działać do czasu jej przedłużenia.
  • Zasilanie: ETM jest zasilany z akumulatorów pojazdu.
💡
Warto wiedzieć: Złącze dla MDC08 to 4-biegunowe złącze w dwóch rzędach po dwa styki, w czarnej obudowie z żółtym zaczepem blokującym. 10-biegunowe złącze z żółtym zaczepem dotyczy trzeciej generacji i MDC06.

Zawartość opakowania

  • 1x Jaltest (MDC08) | Przejściówka Wabco 4-pin EBS - 16-pin OBD2 | Pojazd użytkowy

Specyfikacja techniczna

Informacje ogólne

Producent kabla lub zestawu. Dzięki temu wiedzą Państwo, że pasuje on do posiadanego sprzętu Jaltest.Marka
Jaltest (Cojali)
Rodzaj artykułu: kabel testowy do komponentu, adapter, kabel interfejsu lub kompletny zestaw.Rodzaj artykułu
Kabel testowy
Które komponenty układu hamulcowego można zmierzyć tym kablem. Pozwala to dobrać kabel do testowanego komponentu.Testowane komponenty
  • Modulatory EBS Wabco

Złącza

Wtyk, którym kabel podłącza się do Jaltest ETM lub Link. Musi pasować do Państwa urządzenia.Złącze po stronie interfejsu
16-pinowe OBD2
Wtyk podłączany do komponentu lub modulatora. Określa, do jakiego komponentu można podłączyć kabel.Złącze po stronie komponentu
Czarne złącze 4-pinowe (2x2)

Funkcje testowe

ETM przejmuje rolę sterownika. Pozwala to ustalić, czy uszkodzony jest sam komponent, czy usterka leży gdzie indziej.Test komponentu poza pojazdem
Kontrola końcowa potwierdzająca prawidłowe działanie komponentu, na przykład po naprawie.Test końca linii (EOL)

Licencja

Licencja Jaltest wymagana do używania ETM z tym kablem. Bez odpowiedniej licencji rozwiązanie nie będzie działać.Wymagana licencja na oprogramowanie
  • CV
  • Modular
Informacja, czy kabel jest już w zestawie ETM. Jeśli nie, można go dokupić osobno jako uzupełnienie.Element zestawu ETM

Wymiary

Długość kabla. Dłuższy kabel zapewnia większy zasięg przy dojściu do komponentu.Długość kabla
od 24 do 26 cm
Numer referencyjny
MDC08
Moduł Jaltest
Jaltest ETM, obok Jaltest CV lub Modular

Pozostałe parametry

Jednostki sterujące
Brak; ETM przejmuje rolę jednostki sterującej
Interfejs
Jaltest Link V8.1 i V9
Element zestawu kabli
Zestaw ETM (70001008)
Wymagane do użycia
Jaltest ETM z licencją ETM oraz aktywną licencją oprogramowania CV lub Modular
Niedostępne dla
Ręczne skanery Jaltest
Przedłużenie licencji ETM
29701 (Jaltest ETM, przedłużenie na jeden rok)
