Jaltest AGV (Agricultural) Uitleesapparaat

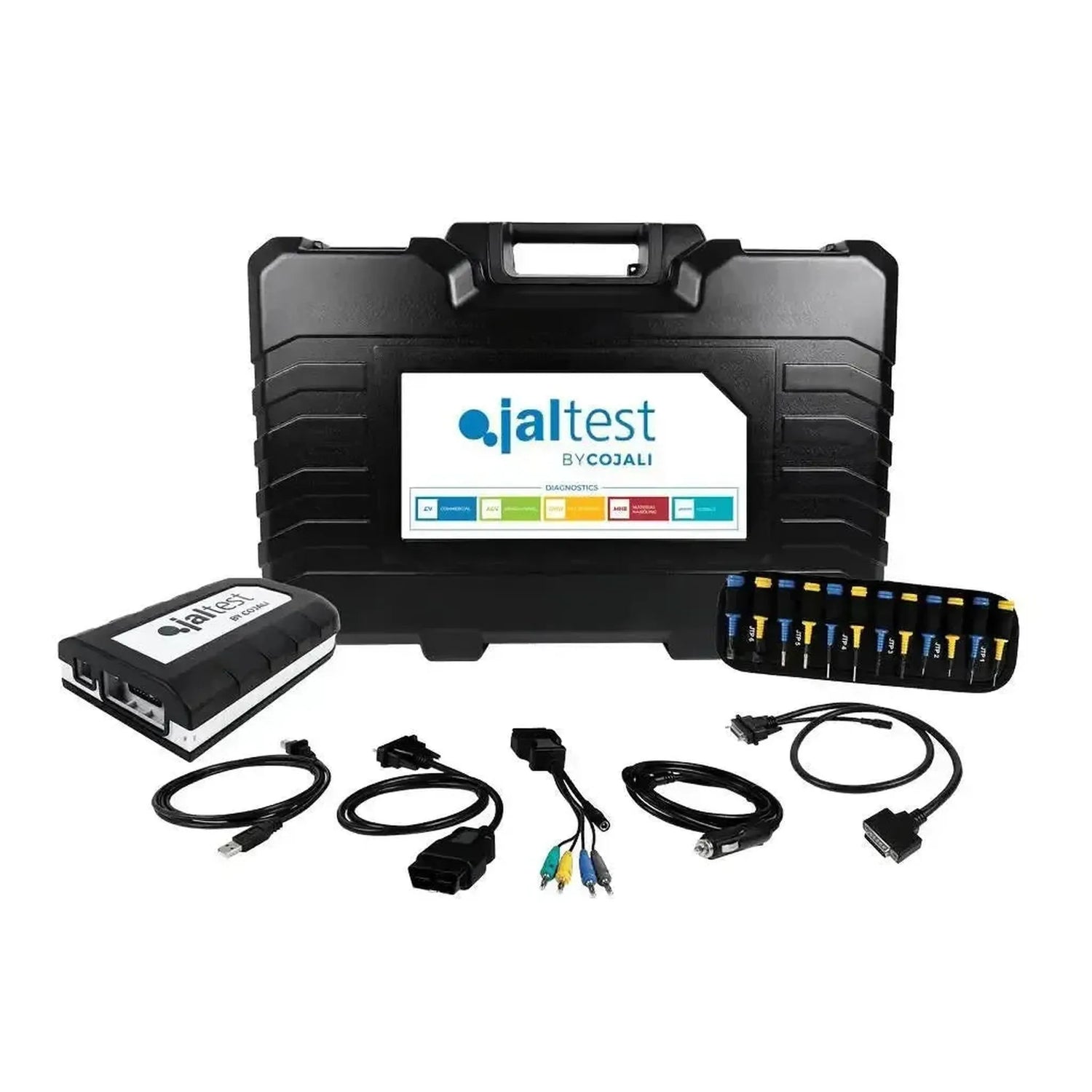

Zawartość opakowania

Walizka zawiera urządzenie umożliwiające nawiązanie połączenia, a także prawa do oprogramowania które moduł AGV odblokowują. Urządzenie jest takie samo jak w zestawie osobnym 70001060; różnica między czterema czytnikami polega na module oprogramowania, a nie na zawierająca . Poniżej znajdzie Pan dla każdego elementu opis i odpowiadający mu numer referencyjny.

Urządzenie

• Jaltest Link V9 (70001015): Interfejs diagnostyczny podłączany do złącza diagnostyki maszyny, z 26-pinowym DB26 do kabla i USB-C do komputera.
• Multipinkit AGV (70002002): Wersja rolnicza multiplugina: Dwadzieścia multipinów JTP01 do JTP10, każdy w dwóch kolorach, kabel połączeniowy JTP101 i trzy kable zasilające — JDC10AM2 ze zaciskami akumulatora, JDC20AM2 do zapalniczki papierosów i JDC30AM2 ze złączem okrągłym trójpolowym dla maszyn rolniczych.
• Kabel OBD 16-pinowy (JDC213.9): Standardowy kabel do zwykłego złącza diagnostycznego.
• Kabel USB-C (JDC107.9B): Połączenie między Link a laptopem Państwa.
• Kabel przedłużający 100 cm (JDC100): Z 26-pinowym wtyczką DB26, szerokim złączem na samej Link.
• Walizka (70003015): Kompaktowe wykonanie, 505 x 381 x 146 mm.

Oprogramowanie

• Oprogramowanie (29751): Jednorazowy zakup odblokowujący moduł AGV.
• Aktywacja licencji, dwanaście miesięcy (73501007): Prawo do korzystania przez pierwszy rok.
• INFO Online AGV (29475): Informacje techniczne dotyczące oprogramowania. Zawarte w pakiecie, niedostępne oddzielnie, bezpłatne od 2026 roku.
• Jaltest GRP: Oprogramowanie warsztatowe Cojali dla klientów, maszyn i raportów.

Zestaw Laptop i kable dedykowane do marek nie jest tutaj zawarty. Zapoznaj się z sekcją Kable i komputer poniżej na tej stronie.

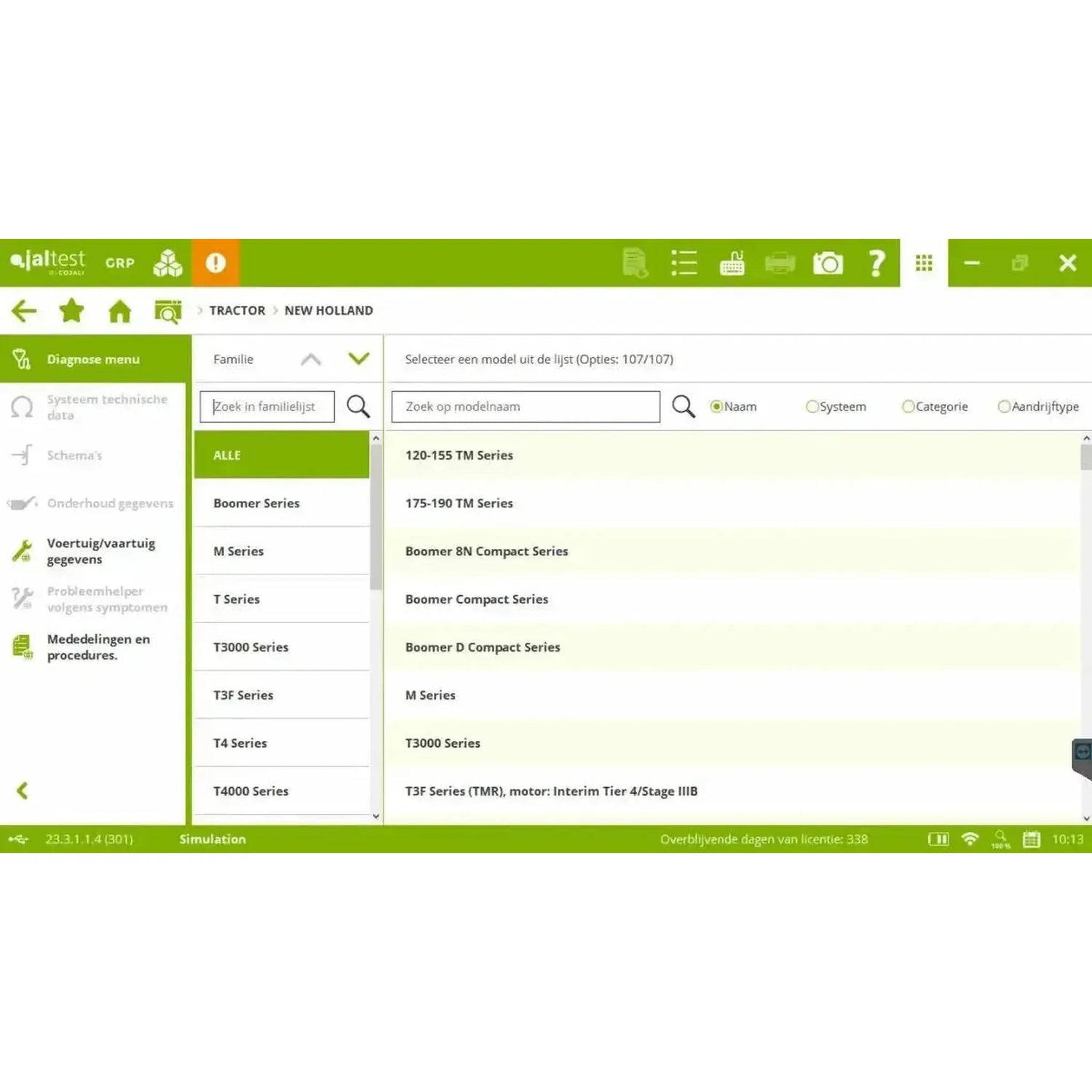

Dla jakich maszyn i systemów

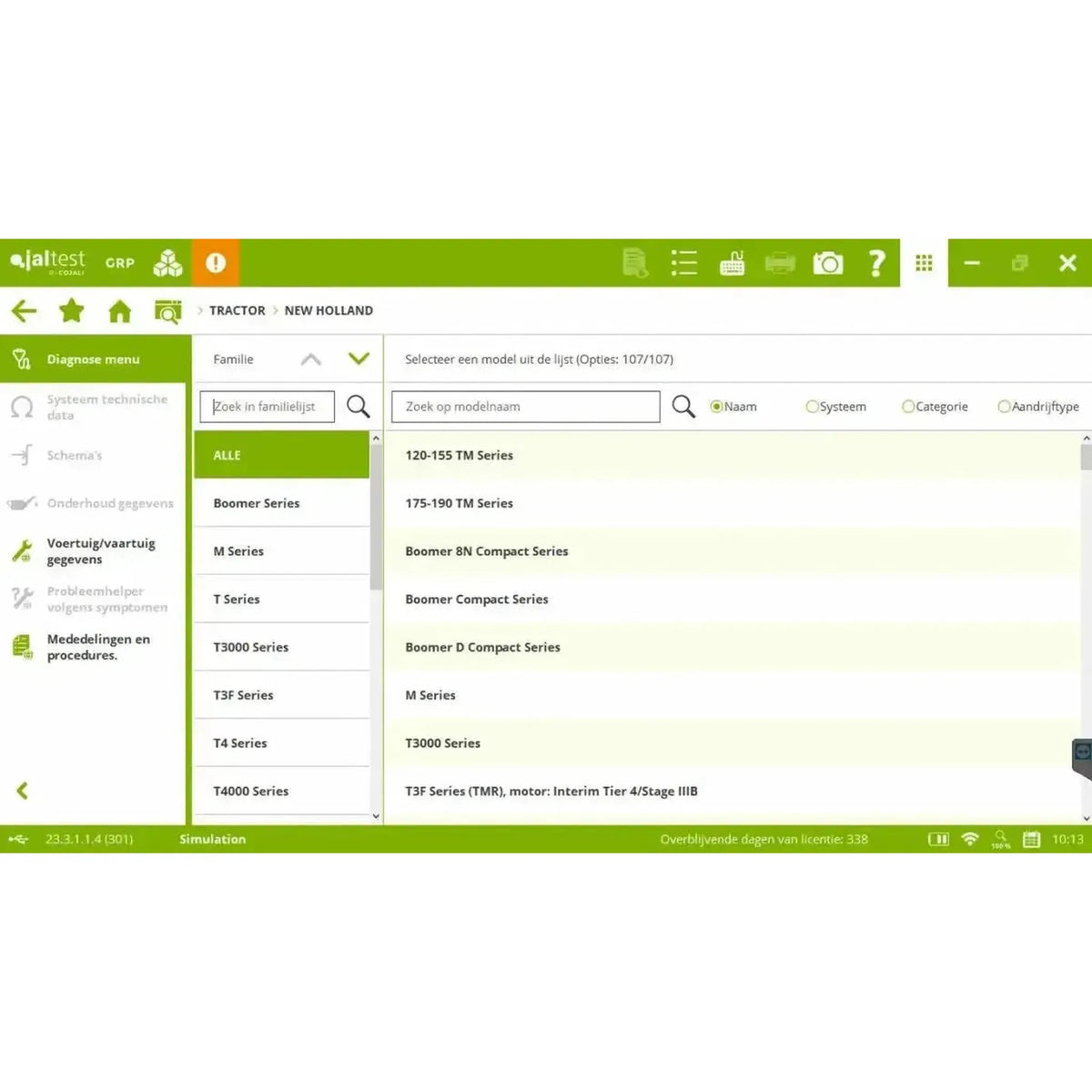

Jaltest AGV obejmuje trzy grupy — ciągniki, maszyny do zbioru i urządzenia — oraz maszyny, które komunikują się zgodnie ze standardem ISOBUS. Marka na liście oznacza, że dostępne są pokrycia dostępumodelu i roku produkcji jest w pełni obsługiwany. Podział według kontynenty odnosi się do kraju pochodzenia marki, nie do obecnego właściciela.

Ciągniki

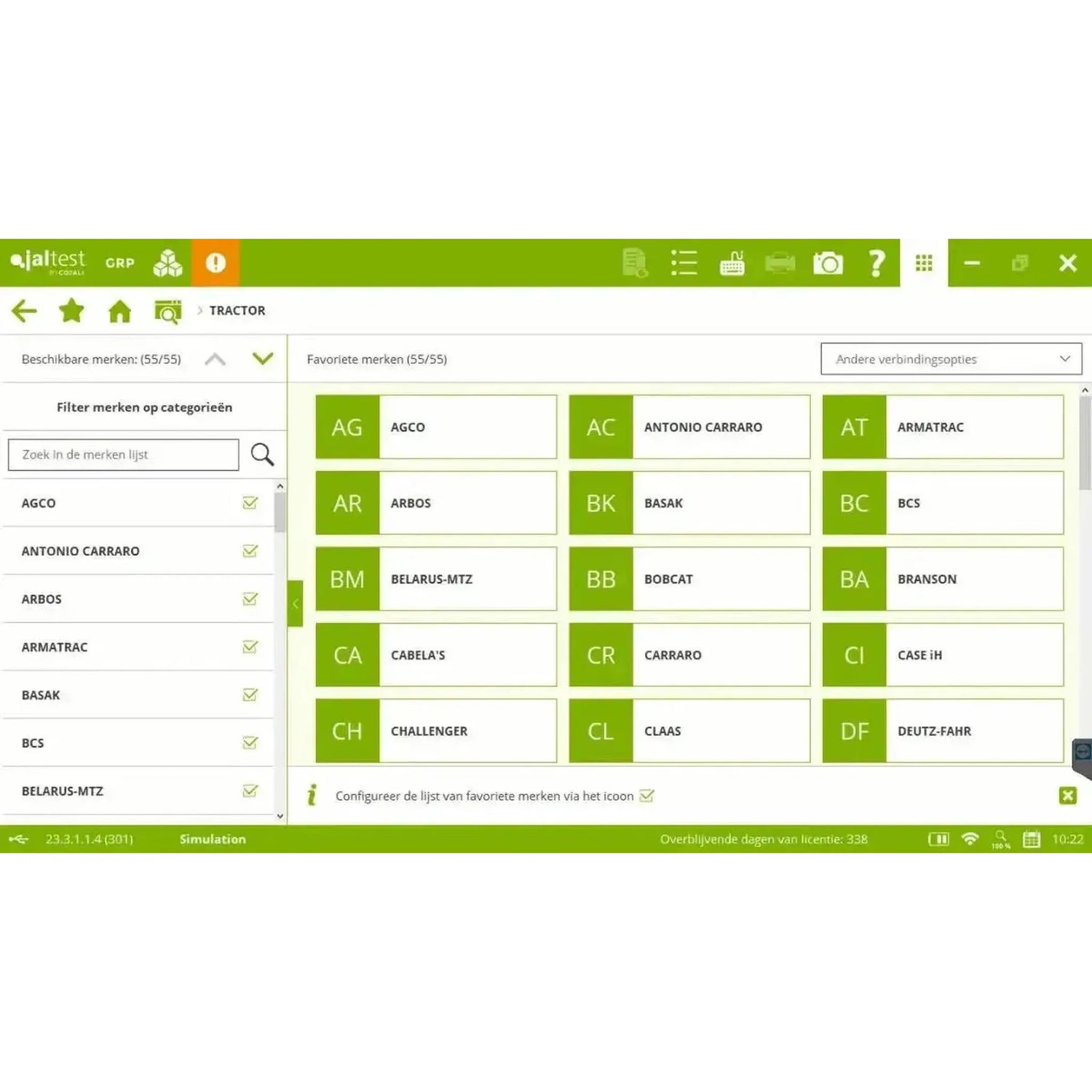

Znane marki poniżej ciągniki w pokrycia marki Jaltest AGV: AGCO, Antonio Carraro, Arbos, Case IH, Challenger, Claas, Deutz-Fahr, Fendt, Ferrari, Goldoni, Hürlimann, Iseki, JCB, John Deere, Kubota, Lamborghini, Landini, Lindner, Massey Ferguson, McCormick, Mercedes-Benz, New Holland, Pasquali, Reform, Same, Solis, Steyr, Valtra, Yanmar i Zetor.

Wszystkie 59 marek ciągników, podzielone według kontynentów:

Maszyny zbożowe

Znane marki poniżej maszyny do zbioru w pokrycia marki Jaltest AGVAgrifac, AVR, Case IH, Caterpillar, Challenger, Claas, Deutz-Fahr, Dewulf, Fendt, Franz Kleine, Grimme, Holmer, John Deere, Krone, Kubota, Laverda, Massey Ferguson, New Holland, Ploeger, Ropa, Sampo Rosenlew, Valtra i Vervaet.

Wszystkie 45 marek maszyn zbożowych, podzielone według kontynentów:

Urządzenia, maszyny przyczepiane i samojezdne

Znane marki poniżej urządzenia w pokrycia marki Jaltest AGVAebi, Agrifac, Amazone, Case IH, Challenger, Energreen, Faresin, Fendt, Holmer, Horsch, John Deere, Krone, Kuhn, Kverneland, Lindner, New Holland, Ploeger, Reform, Strautmann, Trioliet, Vervaet i Vredo.

Wszystkie 62 marki urządzeń, podzielone według kontynentów:

Europejski jest wliczony Zjednoczone Królestwo, Turcja i Rosja. Chińskie niezależnie od Azjatyckie, obejmujące Japonię, Koreę Południową, Indie i Tajwan. W Pozostałe znajdują się marki z Australii i Afryki oraz kilka producentów, których pochodzenie nie dało się ustalić.

Systemy w maszynie

• Napęd:Silnik, przekładnia i skrzynia biegów.
• Hydraulika: Systemy hydrauliczne maszyny.
• Elektronika:Centralny komputer, moduły elektroniczne, bramka komunikacyjna i panel przyrządów.
• Komfort i karoseria:Klimatyzacja, oświetlenie, urządzenia audio i blokada zapłonu.
• Hamulce:Systemy wspomagające hamowanie.

Co można z tym zrobić

Za pomocą moduł AGV odczytuje się jednostki sterujące maszyny, monitoruje się wartości pomiarowe w czasie rzeczywistym i steruje się komponentami. Ponadto w zestawie znajduje się podręcznik referencyjny zawierający procedury diagnostyczne, schematy i dane konserwacyjne dla systemu, nad którym Państwo pracują.

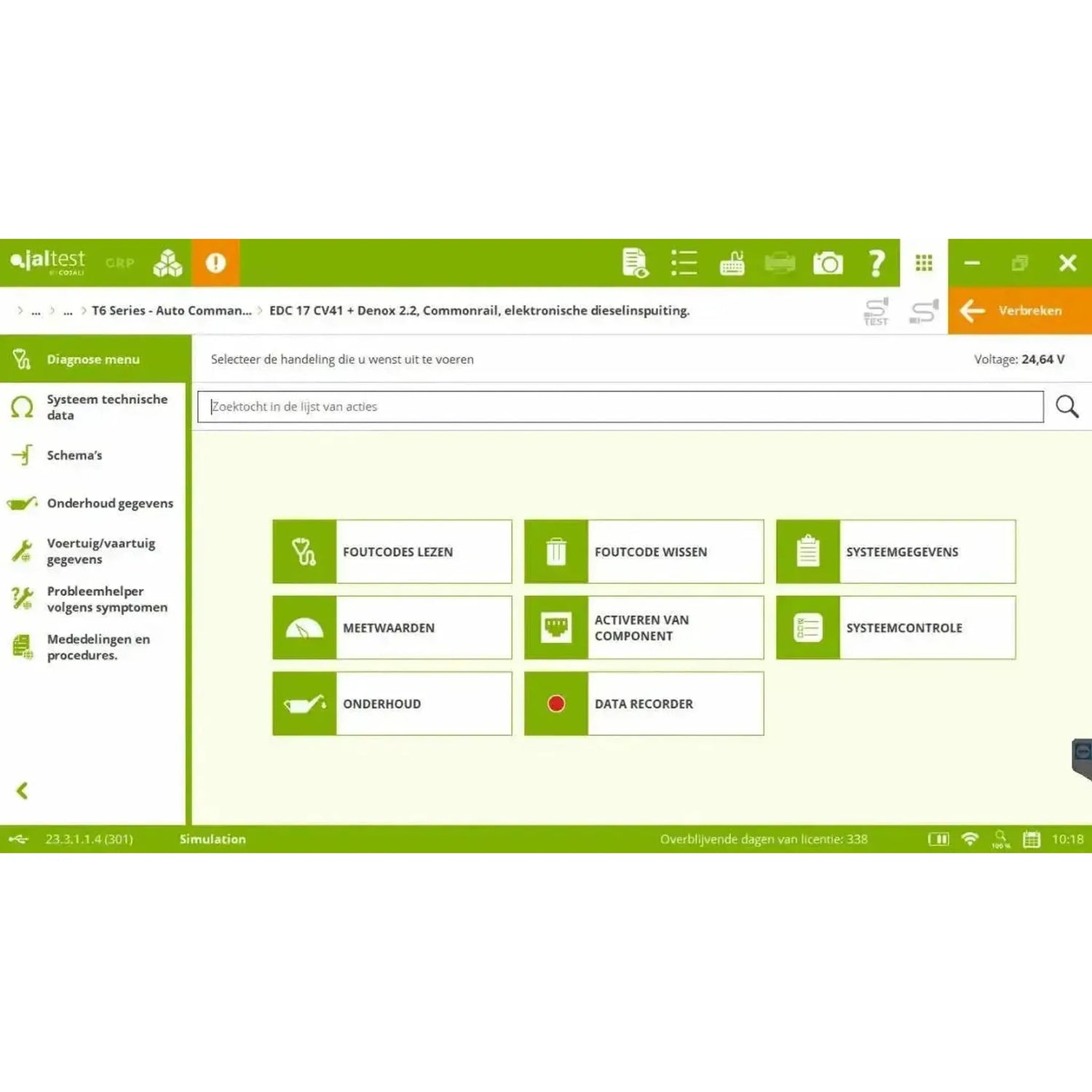

Diagnostyka i serwis

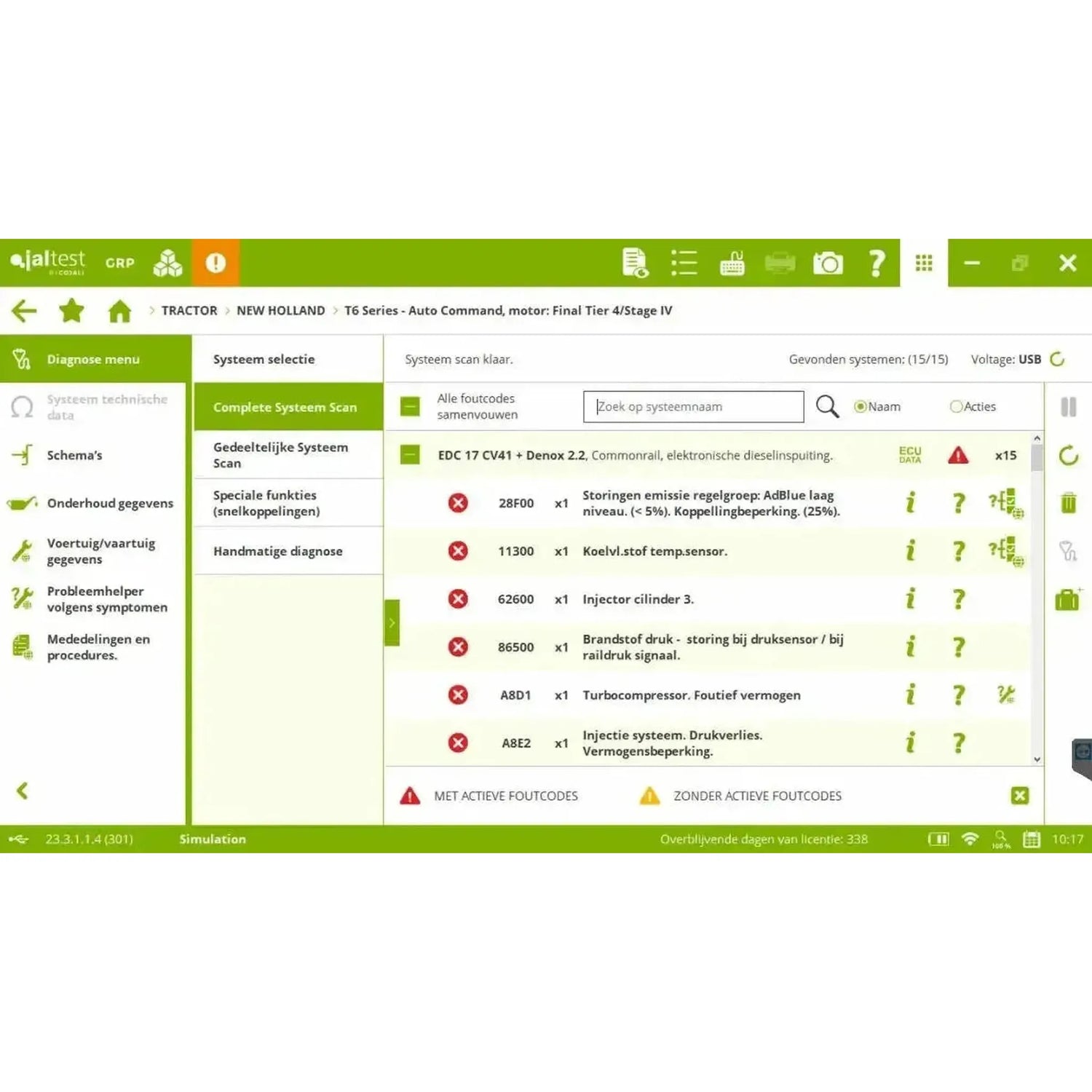

• Odczyt kodów błędów:Pamięć kodów błędów jednostki sterującej z narzędziem diagnostycznym dla każdego kodu błędu.
• Wartości pomiarowe: Wartości podłączonych czujników można śledzić na bieżąco.

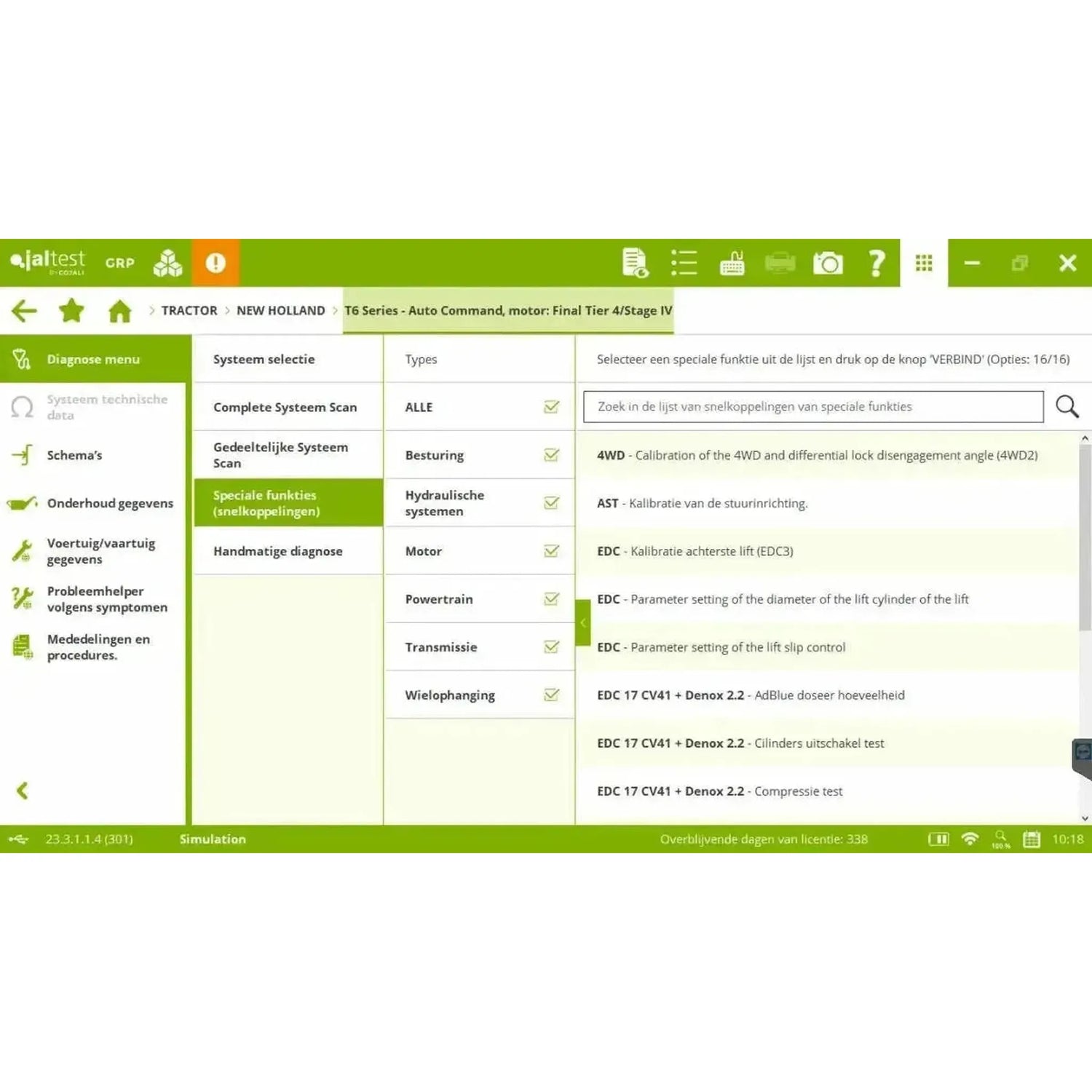

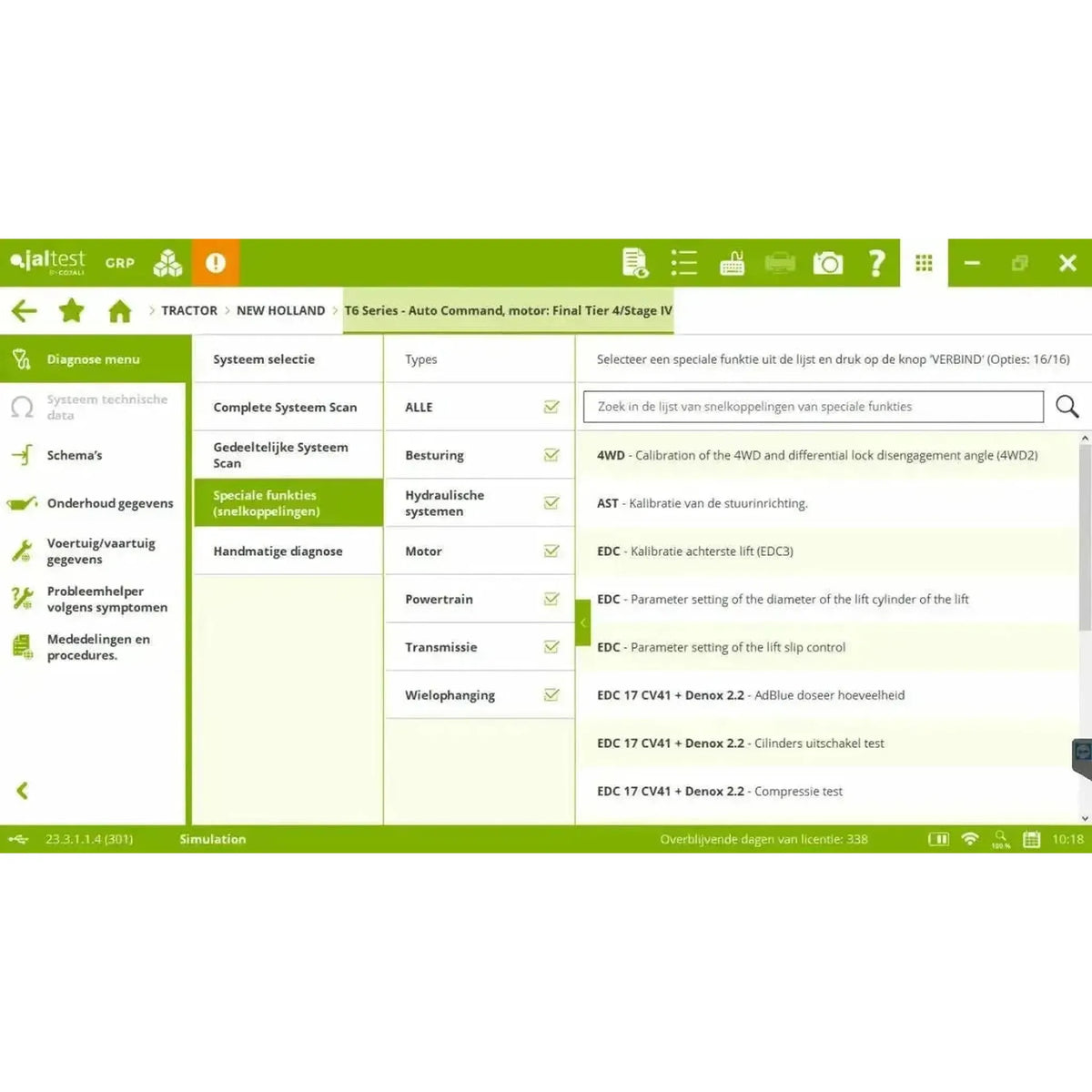

• Sterowanie komponentami:W tym włączanie wentylatora, wyłączanie cylindrów, przeprowadzanie testu kompresji i kontrola funkcjonowania mechanizmów.
• Dane ECU: Numer seryjny, wersja oprogramowania i inne dane jednostki sterowania.
• Parametry i kalibracje: Konfiguracja urządzeń sterujących i regulacja systemów.
• Liczniki konserwacji: Zerowanie po serwisie.

Informacje techniczne, w tym

• Wykrywacz usterek: Według kodu błędu i objawu.

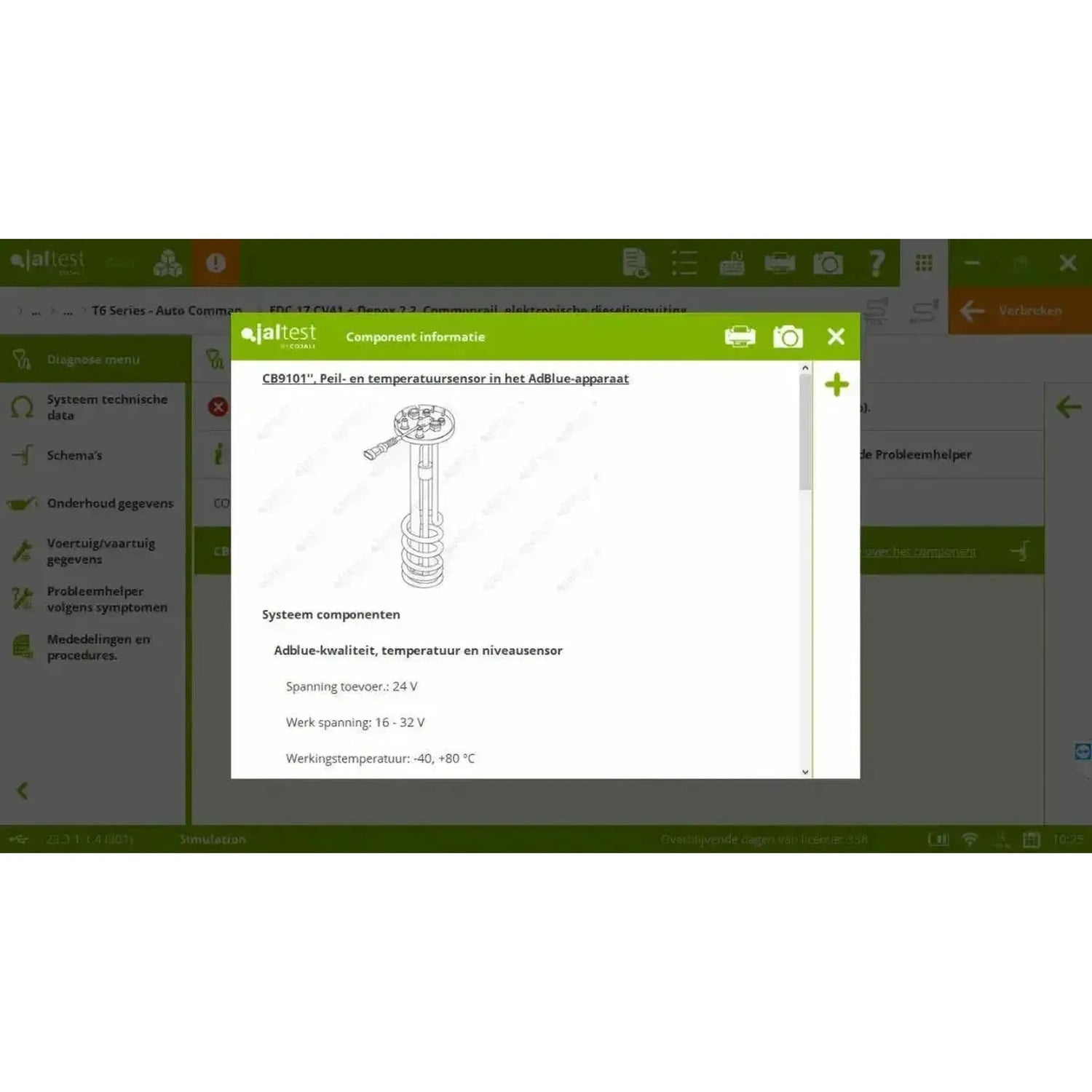

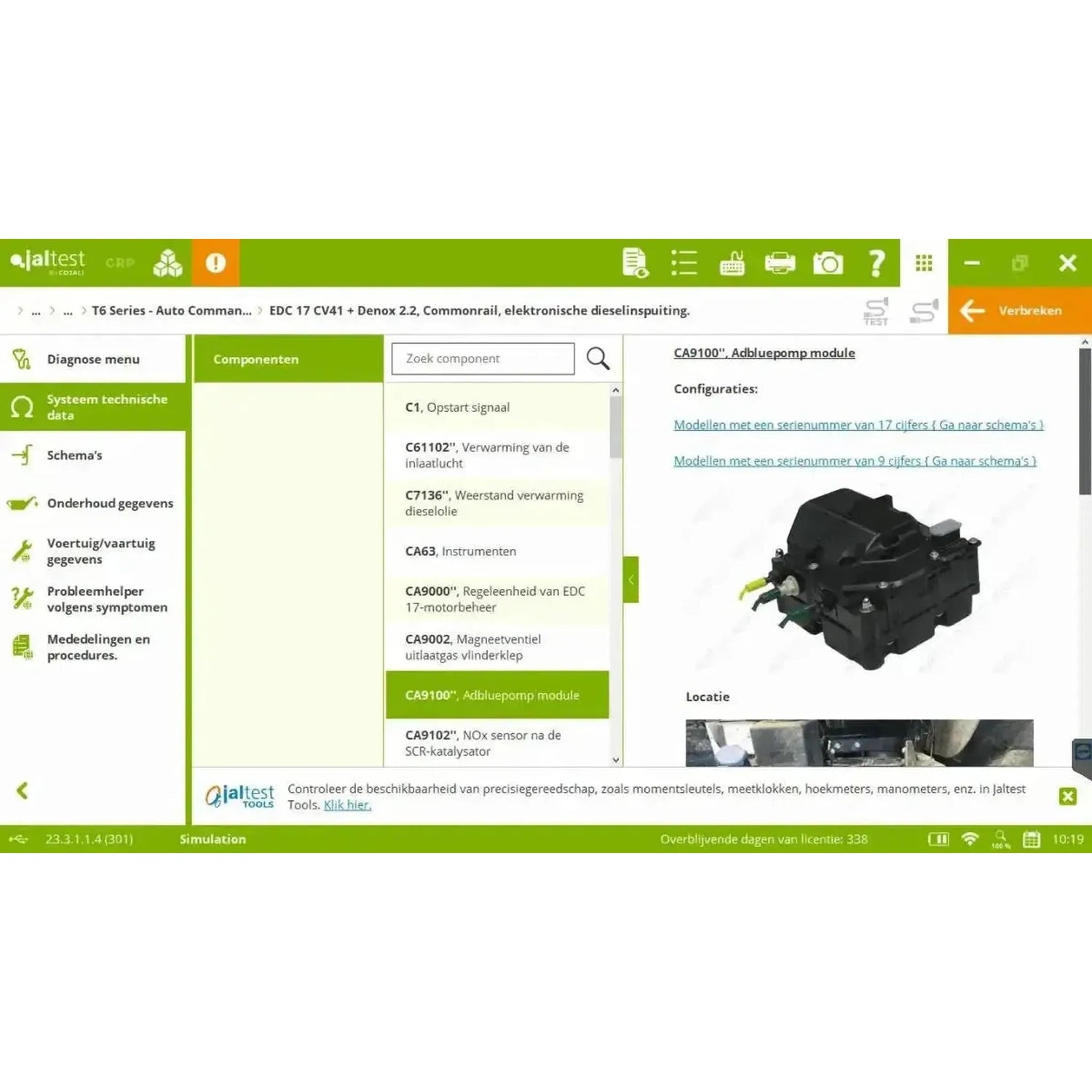

• Dane techniczne: Systemu i maszyny.

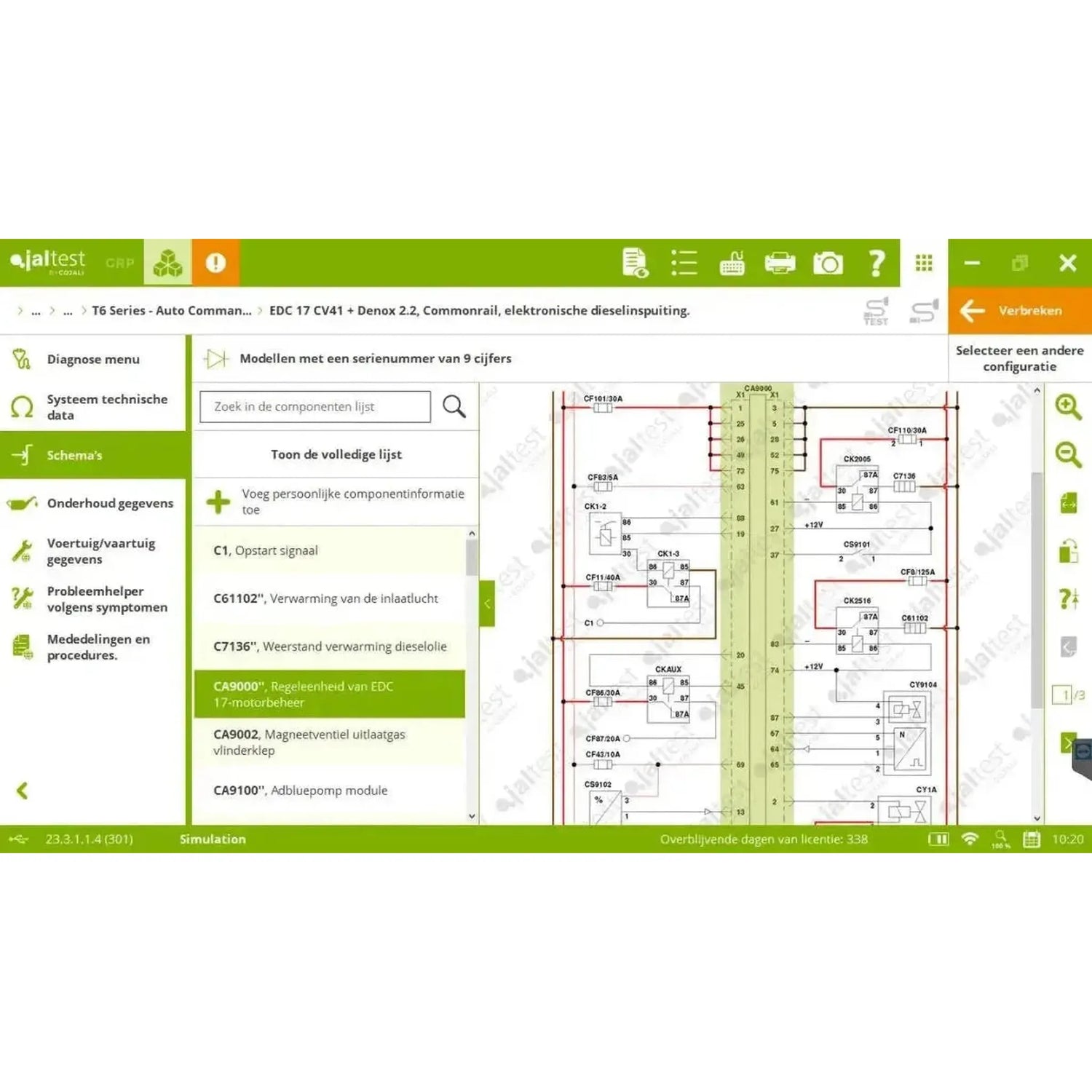

• Schematy: Schematy elektryczne systemu.
• Dane serwisowe: Dane serwisowe maszyny.
• Procedury: Procedury zwolnienia i metody postępowania.
• Diagnostyka ręczna: Wyszukiwanie bez automatycznego zgłoszenia się systemu.

Różnica w porównaniu z trybem eksperta

Zwykła diagnostyka to odczyt, pomiar i sterowanie. W trybie tryb ekspercki dodatkowo modyfikuje Pani/Pan parametry w jednostkach sterowania: kalibracja czujników i actuatorów, ustawianie parametrów roboczych i regeneracja filtra cząstek stałych. Ten tryb jest w tym urządzeniu w zestawie.

Kable i komputer

W walizce znajduje się kabel OBD 16-stykowy do standardowego złącza. Jeśli urządzenie posiada złącze właściwe dla marki, wówczas dostępny jest oddzielny kabeldla; w rolnictwie nigdy nie byłostandardowe złącze OBD, dlatego też te złącza pozostają w użyciu również w nowych maszynach. Samo oprogramowanie działa na komputerze z systemem Windows.

• Zestaw kabli rolniczych (70002003):Kable do silników Deutz, Cat i Perkins, Fendt, przełącznik grupy CNH, Deutz-Fahr z Same i Lamborghini, Massey Ferguson, Landini, Kubota oraz zielona 9-stykowa wtyczka Deutsch.
• Kable pojedyncze: Dostępne również pojedynczo, jeśli w warsztacie używacie tylko jednej marki.
• Komputer: Oprogramowanie działa na systemie Windows. Cojali dostarcza Jaltest Rugged PC i A140 Rugged PAD; oba dostępne osobno w naszym sklepie internetowym.

Właściwy kabel do Państwa maszyny zależy od złącza diagnostycznego w tej maszynie, a nie od marki na masce silnika. Przed zamówieniem sprawdzić wtyczkę w samej maszynie: Jeśli to 16-pinowe złącze OBD2, wystarczy dołączony JDC213.9; jeśli jest to złącze właściwe dla marki, to odpowiedni kabel znajduje się wzestawie kabli rolniczych.

Licencja i przedłużenie

De licencja na oprogramowanie obowiązuje dwunastu miesięcy od aktywacja i jest następnie odnawiana corocznie z licencja aktualizacyjna (29764). Przez cały okres ważności licencji otrzymują Państwo wszystkie nowe wersje oprogramowania i zachowują dostęp do informacji technicznych.

• Odnowienie:Rocznie, z licencją aktualizacyjną (29764), każdorazowo na kolejne dwanaście miesięcy.
• Okres ważności: Dwanaście miesięcy od aktywacji.
• Instalacje: Maksymalnie pięć komputerów. Do uruchomienia oprogramowania zawsze wymagany jest sprzęt Jaltest.
• Rejestracja: Podczas aktywacji, po każdej nowej wersji oprogramowania i następnie co sześć miesięcy.
• Dodatkowe moduły: Moduł zakupiony później zostaje wyrównany z aktualną licencją; płacą Państwo proporcjonalnie.
• Brak odnowienia: Diagnostyka będzie działać na ostatniej zainstalowanej wersji, jednak dostęp do informacji technicznych wygasa. Firma Cojali wspiera wygasłą licencję przez dodatkowy rok.

Rozszerzenia opcjonalne

Poza moduł AGV dostępne są rozszerzenia zamawiane oddzielnie. Nie są niezbędne do diagnostyki, lecz rozszerzają podręcznik referencyjny, wsparcie lub systemu narzędzia. Poniżej znajduje się opis tego, co obejmuje rolnictwa.

• Jaltest INFO Web AGV: Te same materiały referencyjne dostępne przez platformę internetową, w opcji miesięcznej lub rocznej.
• Jaltest ATS: Roczny dostęp do anglojęzycznego helpdesku technicznego firmy Cojali. Odnawia się automatycznie; rezygnacja wymaga pisemnego powiadomienia co najmniej 30 dni przed datą wygaśnięcia.
• Jaltest Central Services: Usługi wykonywane przez specjalistów Cojali w Państwa imieniu, naliczane za każdą operację.
• Jaltest ISOBUS:Oddzielna linia produktowa do adaptacji urządzeń do standardu ISOBUS, z dedykowanym sprzętem (85002007) i licencją (85104010).
• Narzędzia Jaltest:W tym zestaw czyszczący AdBlue do zastosowań rolniczych, OHW i transportu wewnętrznego.

Zawartość opakowania

• 1x Interfejs Jaltest Link V9 (70001015)
• 1xMultipin Kit Jaltest AGV (70002002)
• 1x Jaltest (JDC213.9) | Kabel przejściowy Link V9 DB26 26-pin – OBD2 16-pin | Interfejs
• 1x Jaltest (JDC107.9B) | Kabel przejściowy Link V9 – USB-C | Interfejs
• 1x Jaltest (JDC100) | Kabel przedłużający Link V9 DB26 26-pin (100 cm) | Interfejs
• 1x Jaltest (70003015) | Etui transportowe Compact Hardcase
• 1xJaltest (29751) | AGV (Agricultural) | Aktywacja oprogramowania
• 1xJaltest (73501007) | AGV (Agricultural) | Licencja na oprogramowanie
• 1xJaltest INFO Online AGV (29475)
