Jaltest  |  SKU: JDC506A9

Jaltest (JDC506A9) | Fendt 4-pinowy OBD – 16-pinowy OBD2 Kabel adaptacyjny | Pojazd rolniczy

€97,95 z VAT
€80,95 bez VAT

Gwarancja bezpośrednio od AsTools

Sami obsługujemy sprawy gwarancyjne szybko i bez pośrednictwa producenta. Dzięki naszemu własnemu magazynowi części zamiennych i wiedzy technicznej możemy Ci zazwyczaj udzielić pomocy od razu. Tylko w wyjątkowych przypadkach wysyłamy produkt do dostawcy.

2 lata gwarancji na wszystkie produkty

Wszystkie nasze produkty są dostarczane z 2-letnią gwarancją fabryczną. Gwarantuje to długotrwałą jakość i serwis.

Łatwy zwrot

Zwrot można łatwo złożyć za pośrednictwem swojego konta. Wyślemy Ci etykietę zwrotną na e-mail. Koszty zwrotu pokrywasz sam.

Profesjonalna obsługa klienta

Nasi eksperci gotowi Ci szybko i fachowo pomóc, zarówno online, jak i w naszym stacjonarnym sklepie. Pytania? Zapraszamy do kontaktu!

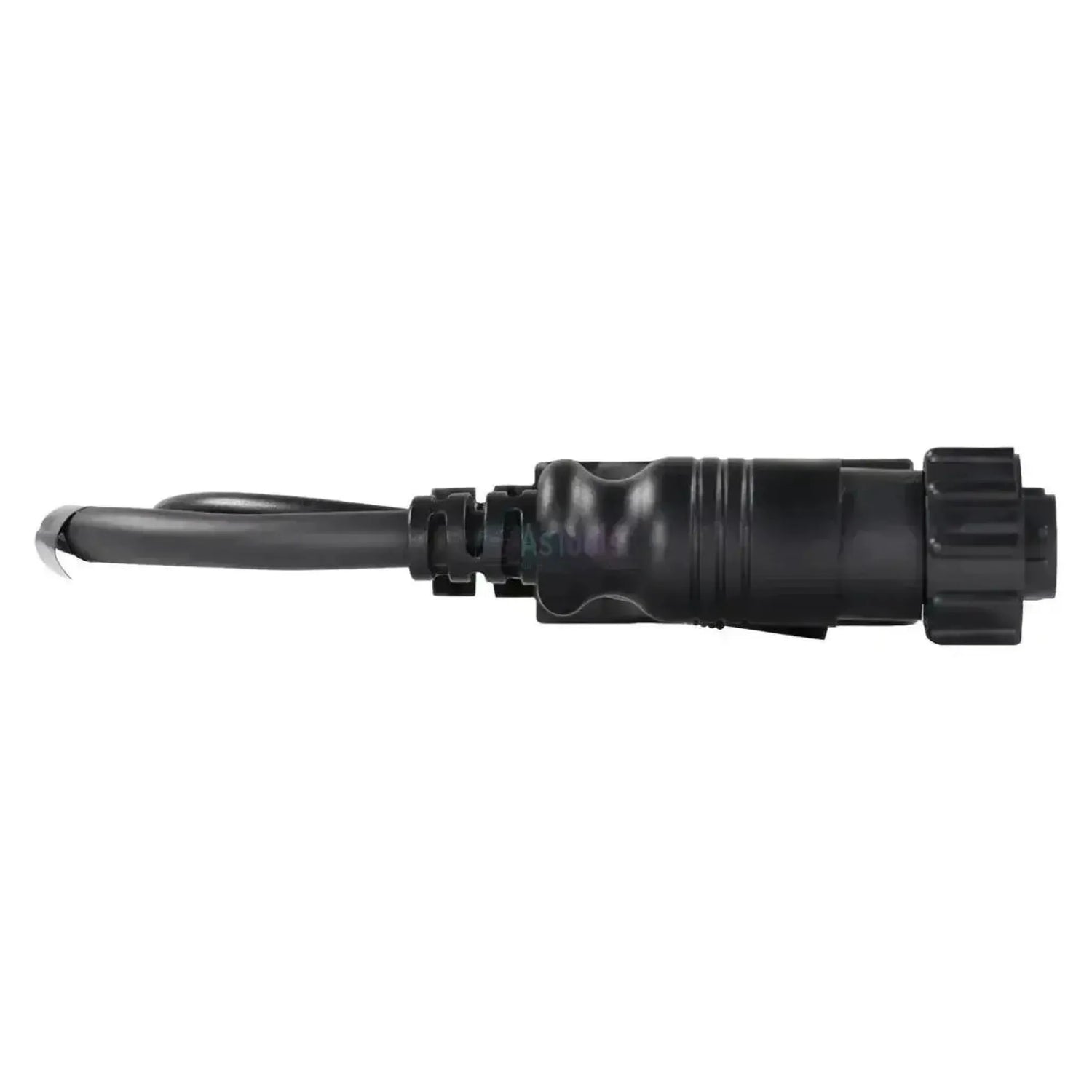

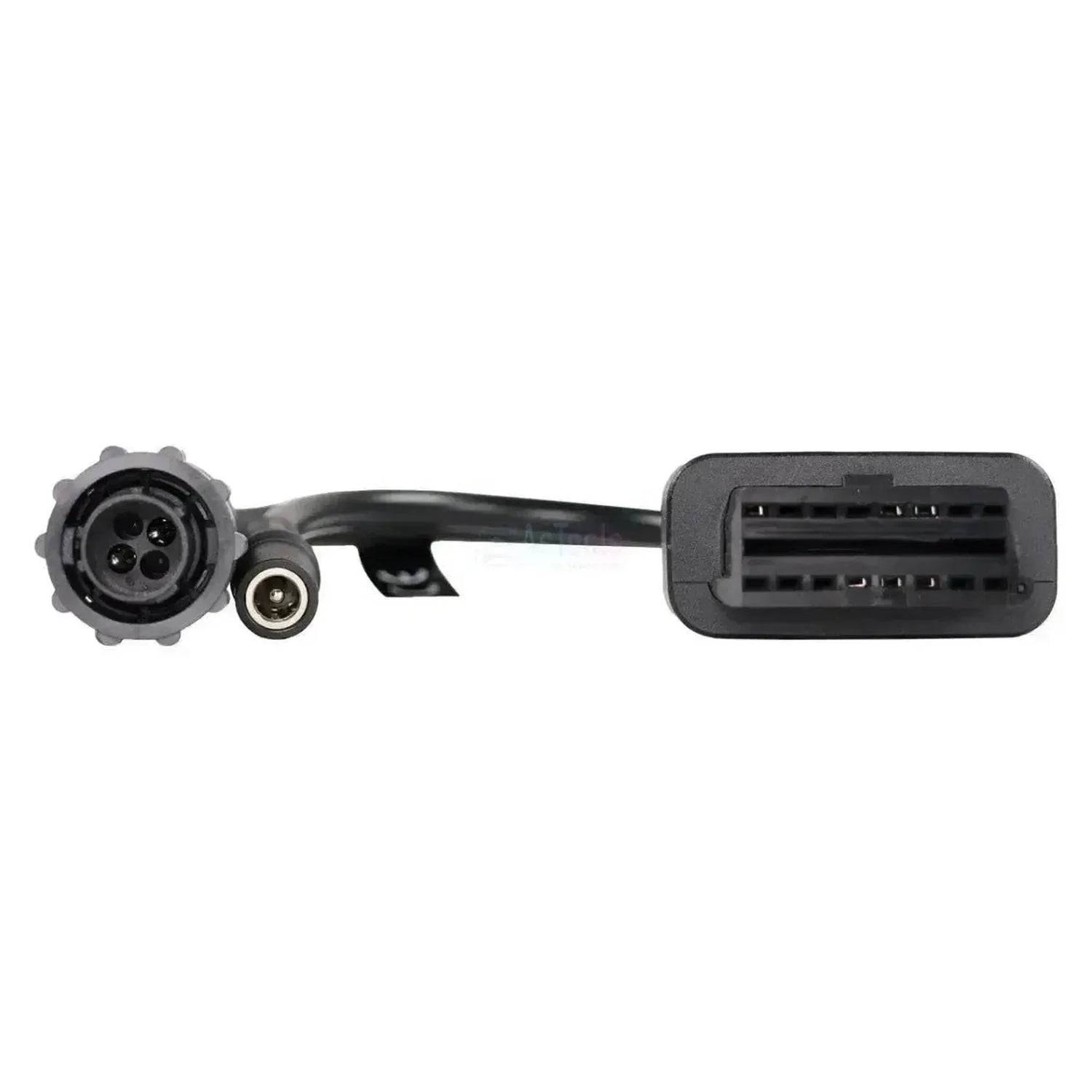

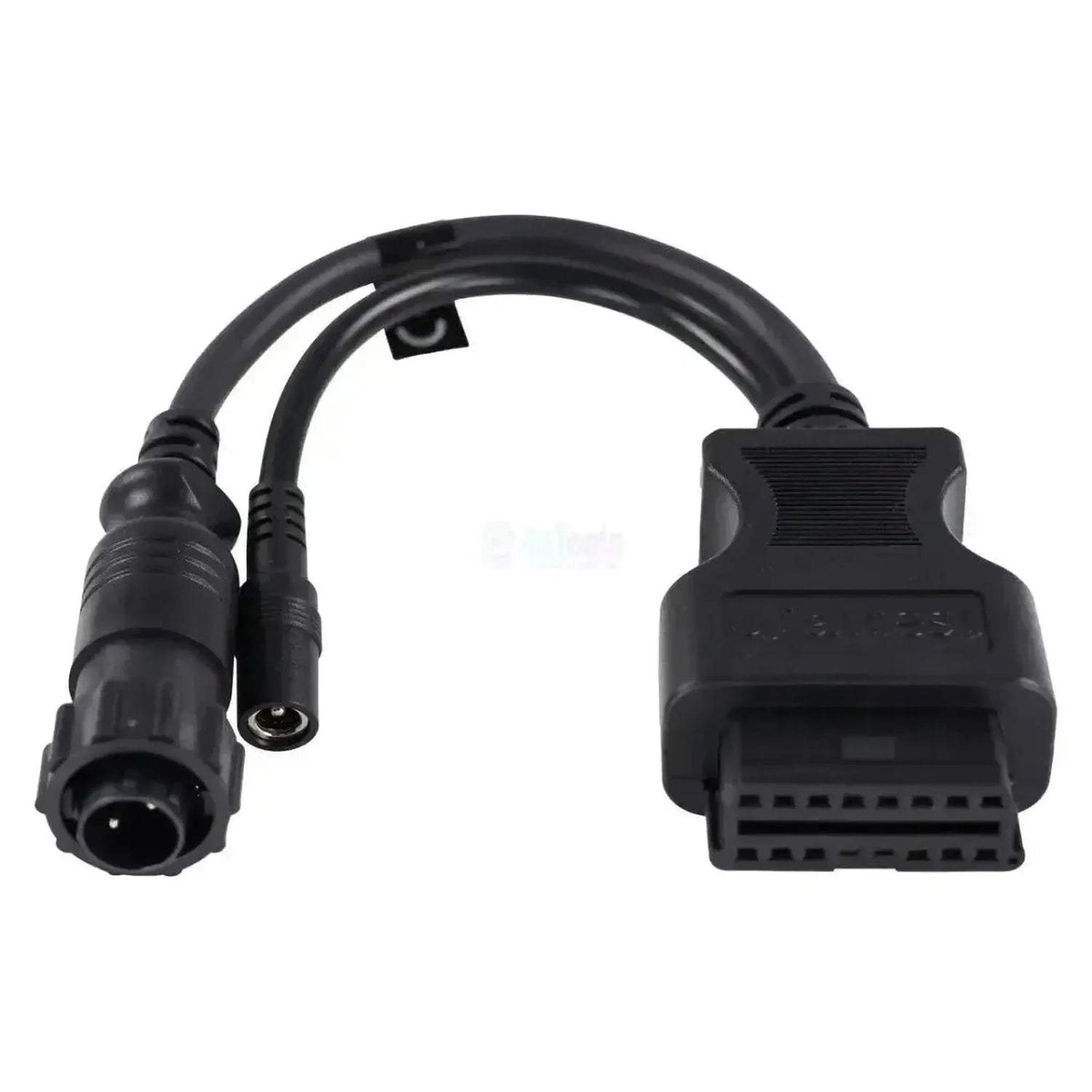

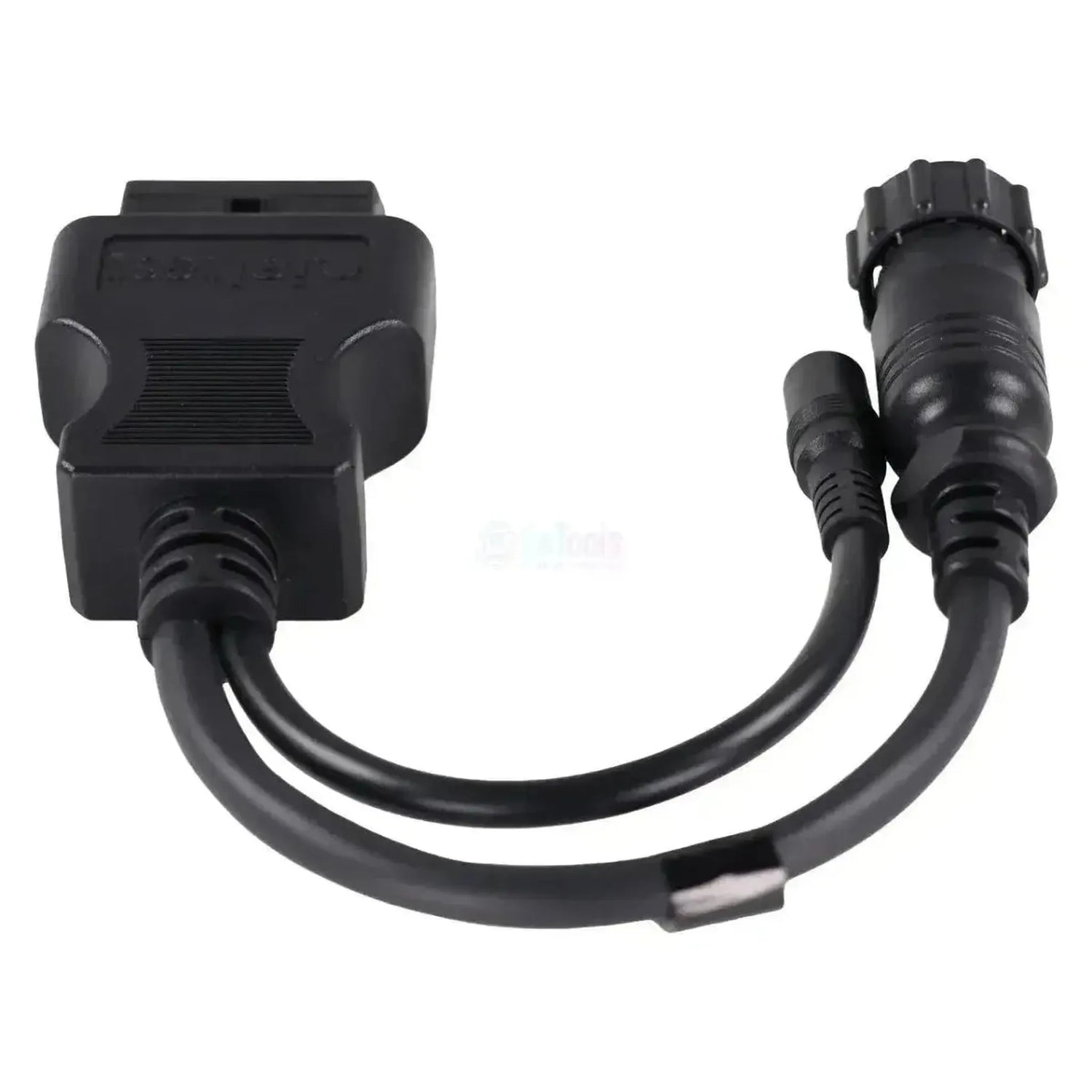

De Jaltest JDC506A9 verbindt de 4-pins diagnoseaansluiting van Fendt-trekkers met de 16-pins OBD2-koppeling van uw Jaltest-diagnosekabel. Aan de machinezijde zit een ronde zwarte stekker met een geribbelde koppelring, die u op de aansluiting in de cabine vastzet. Achter de OBD2-koppeling splitst de kabel zich in een tak naar die stekker en een kortere tak naar een ronde voedingsaansluiting. De kabel is 28 tot 30 cm lang.

Via die koppeling komt de Jaltest-software op de Fendt-diagnoselijn en bij meer dan de motorregeling: De GTR-transmissie, de EHR- en EHF-hefinrichting en de Comfort-boordcomputer, op de Xylon aangevuld met aftakassen, differentieelslot en geveerde vooras. Op de Favorit 900 bereikt u ook de motorregeling EDC MS6.4. De kabel werkt met de Jaltest Link V9 en valt onder Jaltest AGV.

PLUSPUNTEN

✔Bereikt meer dan de motor: GTR-transmissie, EHR/EHF-hefinrichting en de Comfort-boordcomputer staan alle drie in de dekking.
✔Op de Xylon 500 ook de FPTO/RPTO-aftakassen, het 4WD-differentieelslot en de SFA-geveerde vooras.
✔Op de Favorit 900 bereikt u de motorregeling EDC MS6.4 met verdelerinspuitpomp.
✔Ook de ventielbesturing staat in de dekking: Rexroth Valves op de Favorit 900 en de Valves-module op de Farmer 400.

AANDACHTSPUNTEN

✕Deze uitvoering hoort bij de Jaltest Link V9. Werkt u met een Jaltest Link V8.1, dan is dit niet de juiste kabel.
✕Op de Farmer 400 en de Xylon 500 leest Jaltest transmissie, hydrauliek en aftakassen, maar geen motorregeling.
✕De zelfdiagnose-eenheid in het instrumentenpaneel (Vehicle Check Up) staat in de dekkingslijst, maar biedt geen diagnosefuncties.
✕Alleen voor de 4-pins Fendt-aansluiting; Fendt gebruikt daarnaast andere diagnoseaansluitingen.

Toepassingen en functionaliteiten

Via deze 4-pins verbinding benadert u met de Jaltest-software de regeleenheden van de trekker. Welke eenheden aanwezig zijn, verschilt per serie en uitvoering; de lijst hieronder komt uit de Fendt-dekking van Jaltest AGV.

Regeleenheden die u kunt benaderen

  • EDC MS6.4: Motor, Favorit 900.
  • GTR: Transmissie.
  • Comfort: Boordcomputer.
  • EHR en EHF: Hefinrichting achter en voor.
  • Rexroth Valves: Ventielen, Favorit 900.
  • Valves: Ventielbesturing, Farmer 400.
  • FPTO en RPTO: Aftakassen, Xylon 500.
  • 4WD: Differentieelslot, Xylon 500.
  • SFA: Geveerde vooras, Xylon 500.

Wat u kunt doen

  • Foutcodes: Lezen, met omschrijving.
  • Wissen: Foutgeheugen leegmaken.
  • Meetwaarden: Actuele sensorwaarden bekijken.
  • Alarmgrenzen: Instellen voor meetwaarden.

Zo gebruikt u hem

  1. Stekker controleren: Zoek de ronde 4-pins aansluiting in de cabine.
  2. Aansluiten: Zet de JDC506A9 vast met de koppelring.
  3. Link koppelen: Verbind de OBD2-kant met de Jaltest Link V9.
  4. Contact aan: Zet het contact aan, zonder de motor te starten.
  5. Uitlezen: Kies Fendt en de serie in Jaltest AGV.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. Deze kabel past op elke Fendt-trekker met de 4-pins diagnoseaansluiting. Hieronder staan de series in de Jaltest AGV-dekking, met de bouwjaren waar die zijn vastgelegd.

Fendt:

  • Favorit 900-serie: Bouwjaren niet vastgelegd.
  • Favorit 800-serie: Bouwjaren niet vastgelegd.
  • Favorit 700-serie: Bouwjaren niet vastgelegd.
  • Favorit 500-serie: 1993 - 1999
  • Farmer 400-serie: 1999 - 2006
  • Xylon 500-serie: 1995 - 2004
  • 700 Vario-serie: 2006 - 2023
  • 900 Vario-serie: 2002 - heden
💡
Goed om te weten: De 4-pins aansluiting zit in de cabine. U herkent hem aan de ronde, zwarte stekker met een geribbelde koppelring. Controleer dat aan de machine zelf voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC506A9) | Fendt 4-pins OBD – 16-pins OBD2 Verloopkabel | Landbouwvoertuig

Specyfikacja techniczna

Ogólne

Producent kabla. Kable Jaltest współpracują ze sprzętem diagnostycznym Jaltest.Marka
Jaltest (Cojali)
Rodzaj kabla. Kabel diagnostyczny łączy się z gniazdem diagnostycznym, kabel pomiarowy służy do pomiaru osobnego podzespołu.Rodzaj kabla
Kabel przejściowy
Pakiet oprogramowania Jaltest, do którego należy kabel. Do jego użycia potrzebna jest licencja na ten moduł.Moduł oprogramowania Jaltest
  • AGV rolnictwo
Rodzaje pojazdów lub maszyn, do których przeznaczony jest kabel. Pozwala szybko ocenić, czy pasuje do pojazdów w Państwa warsztacie.Rodzaje pojazdów
  • Pojazd rolniczy

Złącza

Wersja interfejsu diagnostycznego Jaltest Link, z którą współpracuje kabel. Nie każdy kabel pasuje do każdej wersji.Kompatybilny Jaltest Link
  • Jaltest Link V9
Wtyk po stronie urządzenia diagnostycznego. Musi pasować do Państwa interfejsu lub kabla diagnostycznego.Złącze od strony interfejsu
16-pinowe OBD2
Wtyk po stronie pojazdu, silnika lub maszyny. Musi pasować do gniazda diagnostycznego lub podzespołu.Złącze od strony pojazdu
4-pinowe OBD
Długość kabla. Dłuższy kabel zapewnia większą swobodę pracy.Długość kabla
28 do 30 cm

Funkcje diagnostyczne

Informacja, czy kody błędów można nie tylko odczytywać, ale także kasować. W niektórych systemach możliwy jest tylko odczyt.Kasowanie kodów błędów
Informacja, czy można podglądać bieżące wartości z czujników podczas pracy pojazdu. Przydatne przy wykrywaniu usterek.Podgląd wartości na żywo

Zastosowanie

Zestaw kabli Jaltest, w którego skład wchodzi ten kabel. Jeśli już posiadają Państwo ten zestaw, mogą Państwo mieć już ten kabel.Element zestawu kabli
Zestaw kabli AGV
Numer referencyjny
JDC506A9
Wymagane do użytkowania
Jaltest Link V9 i Jaltest AGV

Pozostałe parametry

Toepassing
Fendt Favorit, Farmer en Xylon (4-pins aansluiting)
Regeleenheden
EDC MS6.4 (motor), GTR (transmissie), Comfort (boordcomputer), EHR en EHF (hefinrichting), Rexroth Valves en Valves (ventielbesturing), FPTO en RPTO (aftakas), 4WD, SFA (vering)
Onderdeel van kabelset
AGV-kabelset (70002003)
