Jaltest  |  SKU: JDC551A

Jaltest (JDC551A) | Kabel przejściowy Liebherr 6-pin OBD – 16-pin OBD2 | Maszyny budowlane i terenowe

€392,95 z VAT
€324,75 bez VAT

Gwarancja bezpośrednio od AsTools

Sami obsługujemy sprawy gwarancyjne szybko i bez pośrednictwa producenta. Dzięki naszemu własnemu magazynowi części zamiennych i wiedzy technicznej możemy Ci zazwyczaj udzielić pomocy od razu. Tylko w wyjątkowych przypadkach wysyłamy produkt do dostawcy.

2 lata gwarancji na wszystkie produkty

Wszystkie nasze produkty są dostarczane z 2-letnią gwarancją fabryczną. Gwarantuje to długotrwałą jakość i serwis.

Łatwy zwrot

Zwrot można łatwo złożyć za pośrednictwem swojego konta. Wyślemy Ci etykietę zwrotną na e-mail. Koszty zwrotu pokrywasz sam.

Profesjonalna obsługa klienta

Nasi eksperci gotowi Ci szybko i fachowo pomóc, zarówno online, jak i w naszym stacjonarnym sklepie. Pytania? Zapraszamy do kontaktu!

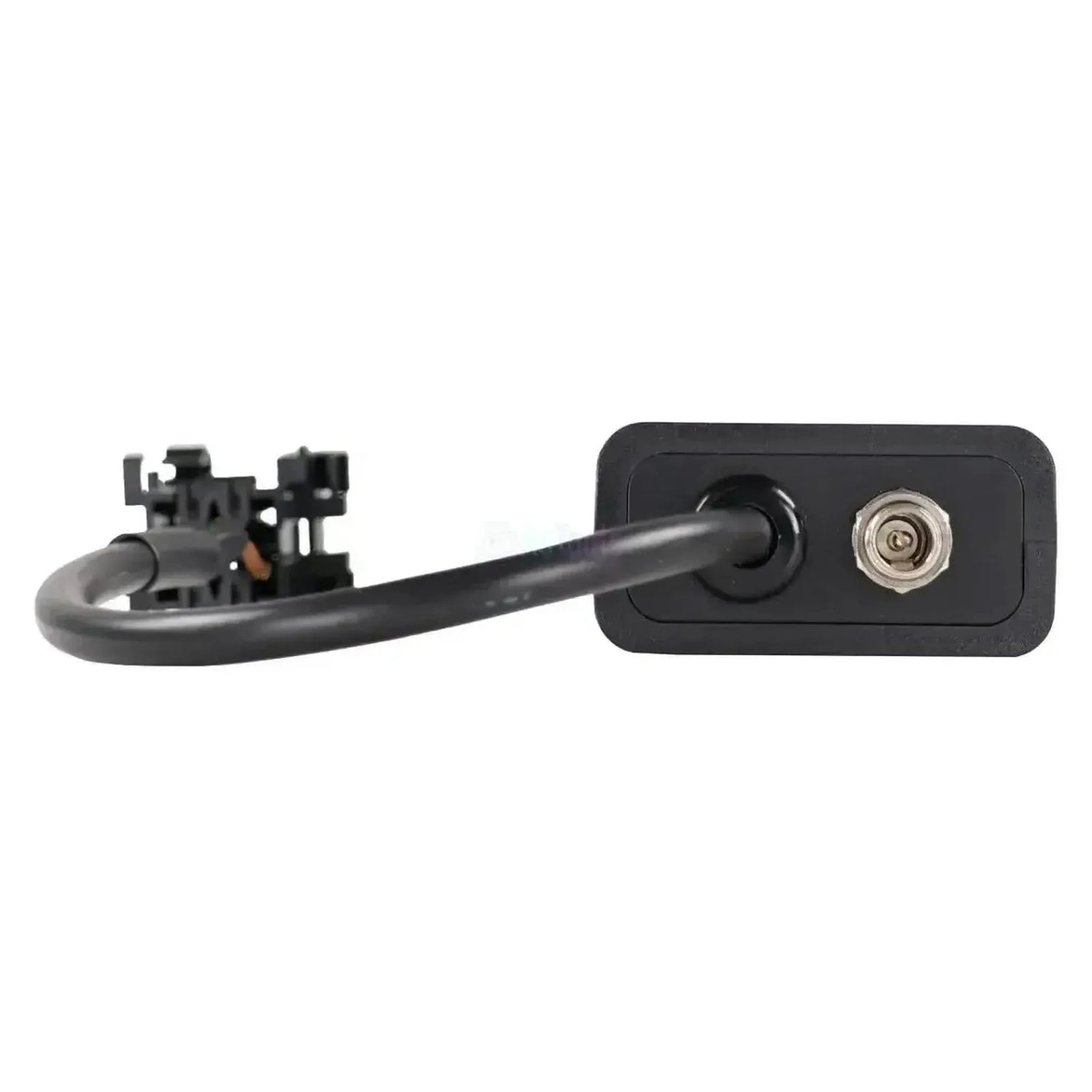

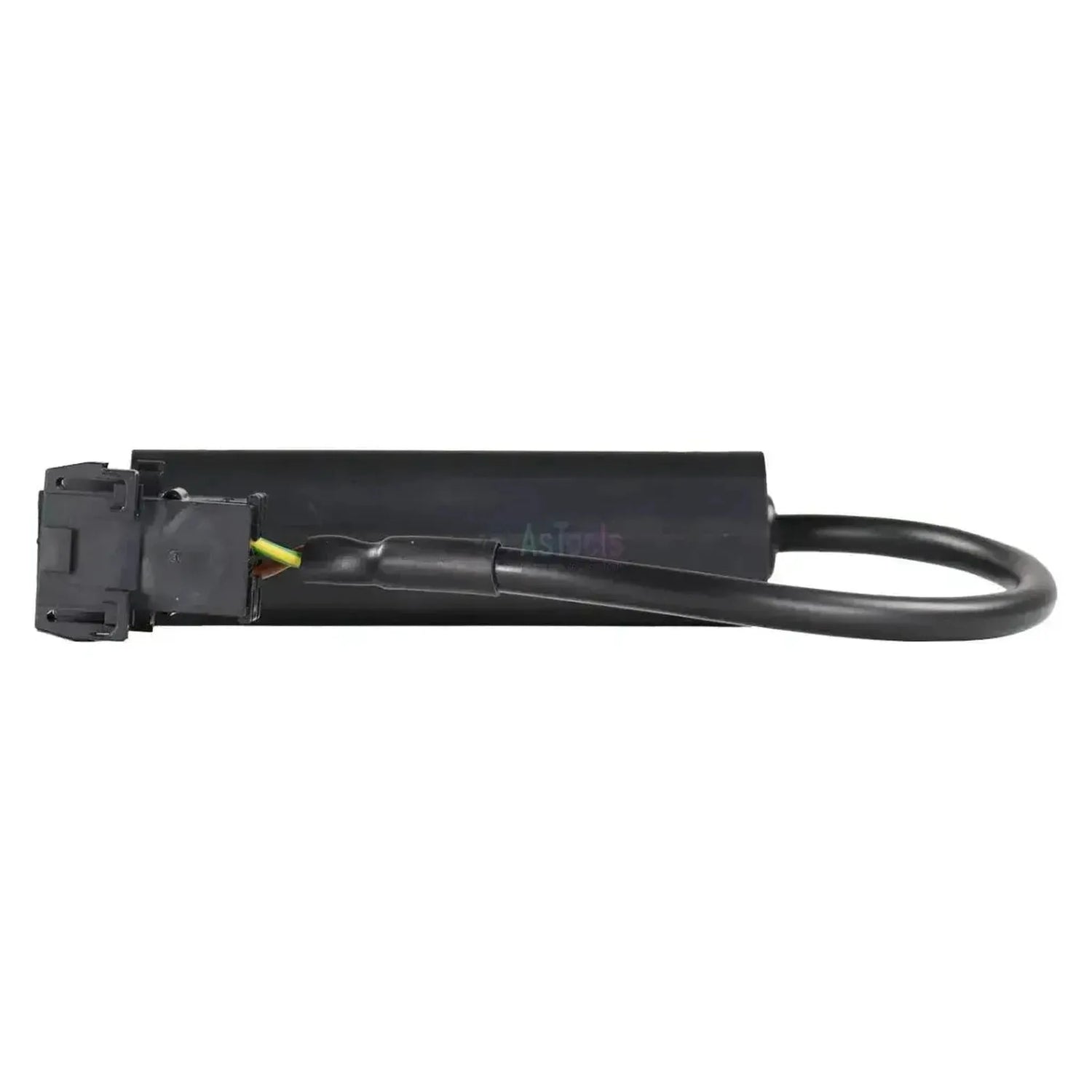

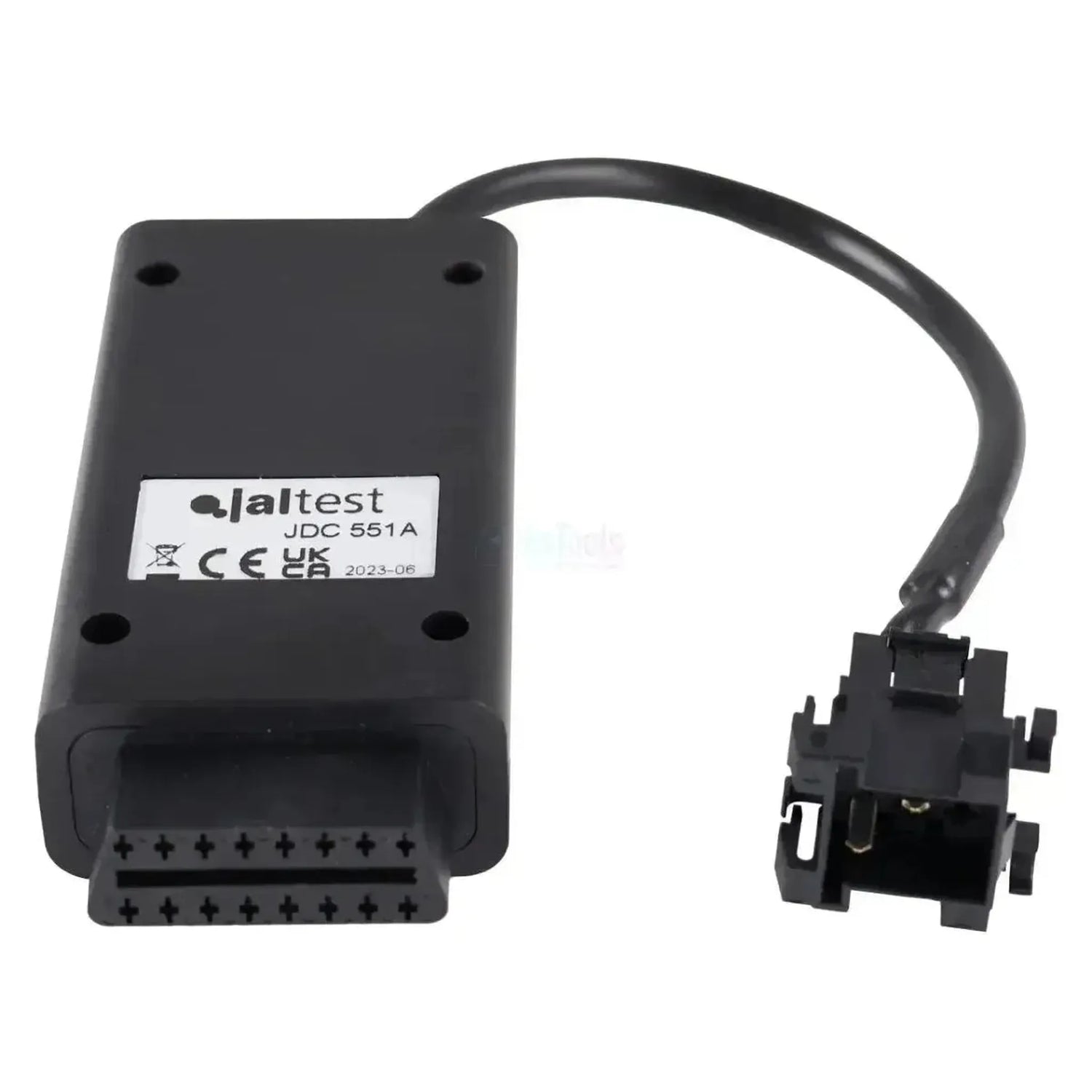

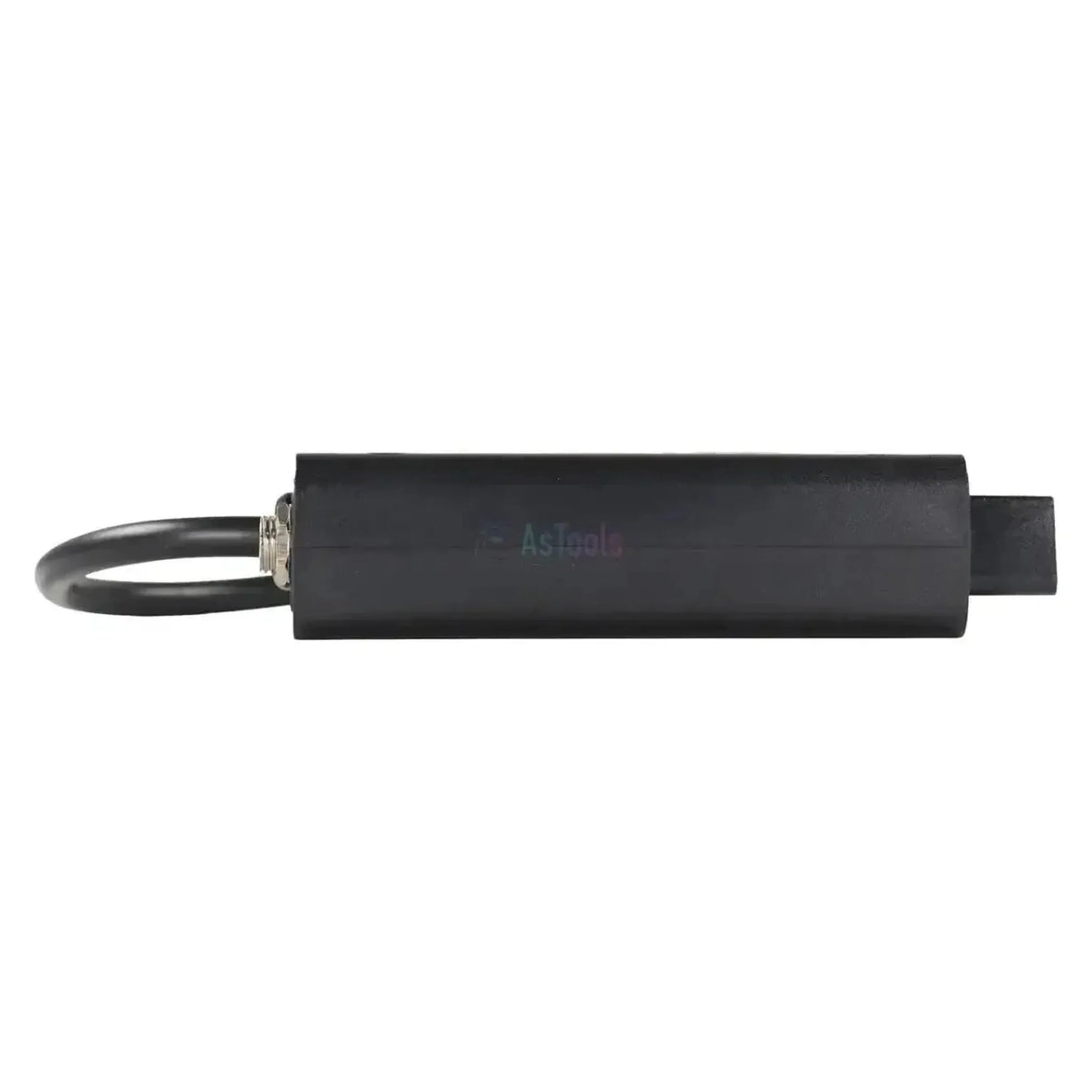

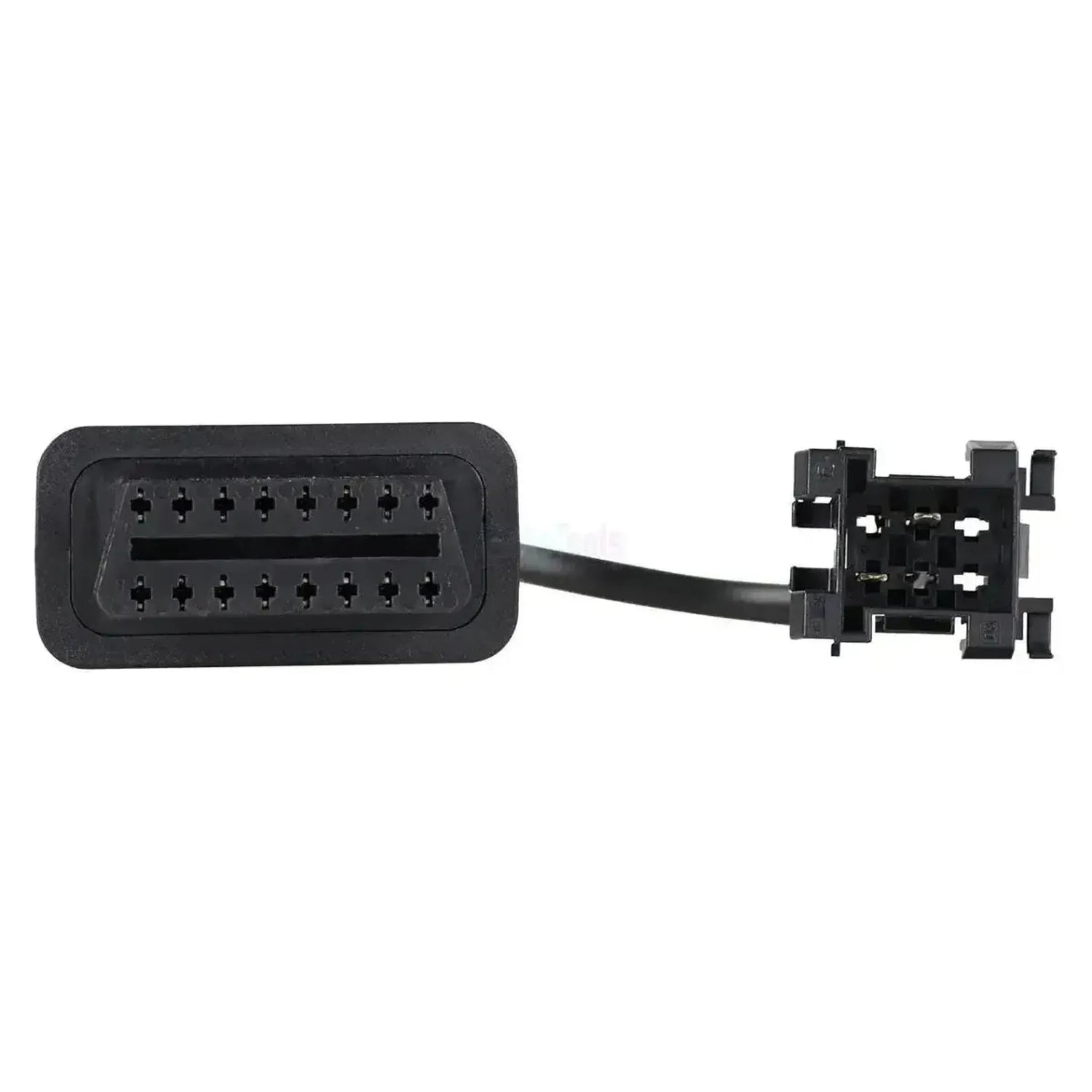

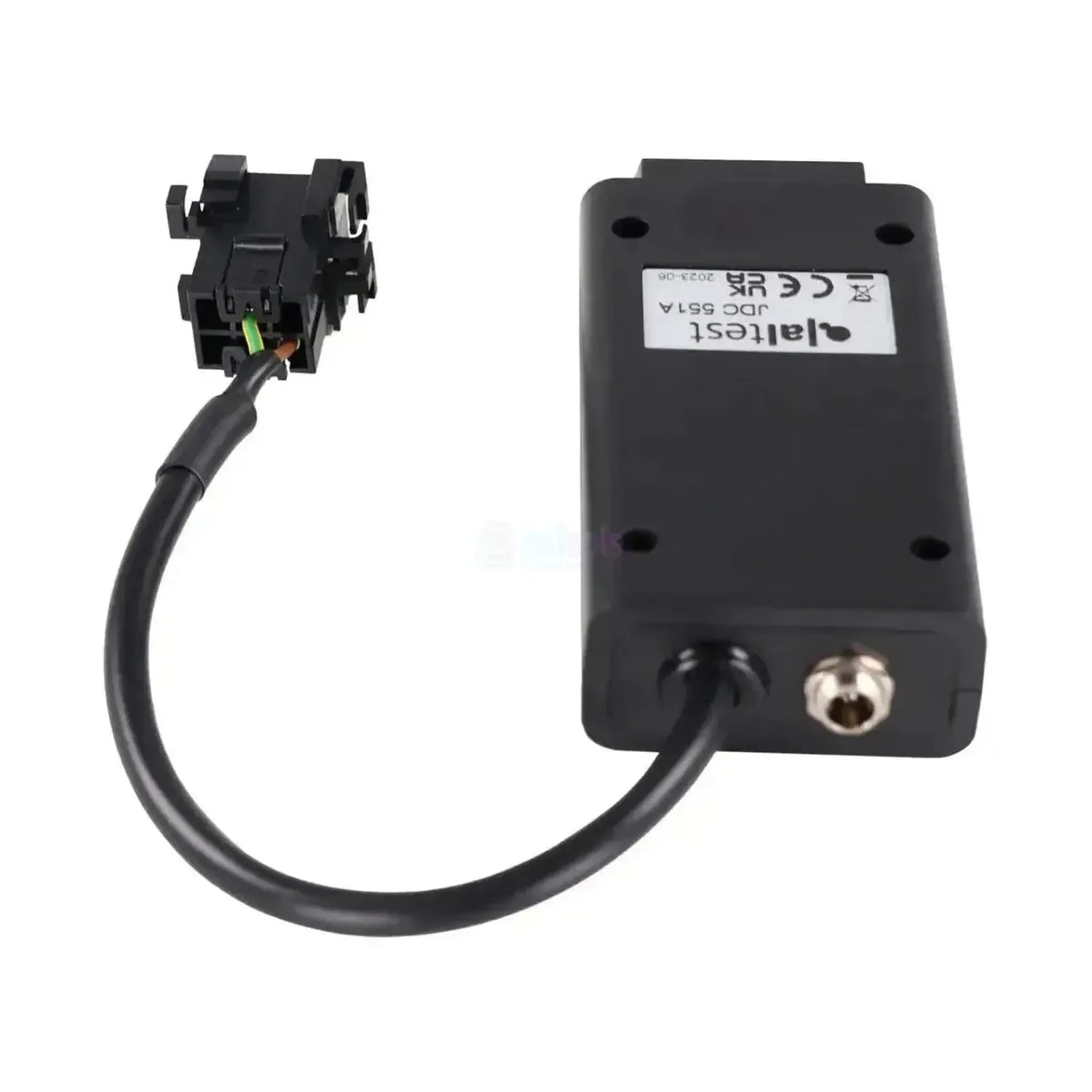

De Jaltest JDC551A koppelt de rechthoekige 6-pins diagnoseaansluiting van Liebherr-grondverzet-, overslag- en hijsmachines aan de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de machinezijde zit een zwarte rechthoekige stekker met een vergrendelclip en platte pennen; die aansluiting zit in de cabine of in het machineruim. Het snoer meet 28 tot 30 cm.

Hoever de Jaltest-software reikt, hangt af van het machinetype. Op een R-graafmachine komt u bij de machinecomputer MCM, op een L-wiellader bij UEC3 of Master4 plus de motorregelingen, en op een LTM-mobiele kraan ook bij transmissie, remsysteem, retarder en SCR-nabehandeling. De kabel hoort bij de Jaltest Link V8.1 en valt onder Jaltest OHW (bouw- en terreinmachines).

PLUSPUNTEN

✔Bereikt de centrale machinecomputers van Liebherr: MCM, UEC3 en Master4.
✔Op de wielladers komt de motorregeling erbij: ECU2-HD, ECU3, LIDEC1 en LH ECU UPCR.
✔Op de LTM-mobiele kranen reikt de dekking tot transmissie, remsysteem, retarder en SCR-nabehandeling.
✔Dekt een brede reeks: R- en A-graafmachines, L-wielladers, PR-rupsdozers, LH-overslagmachines, LTM-kranen en TA-knikdumpers.

AANDACHTSPUNTEN

✕Op de graafmachines geeft de MCM geen ECU-gegevens; serienummer en softwareversie leest u daar niet uit.
✕De dekking loopt sterk uiteen per machinetype: Wat op een LTM-kraan beschikbaar is, zit niet vanzelfsprekend op een graafmachine.
✕Alleen voor de rechthoekige 6-pins machineaansluiting; de ronde 9-pins motoraansluiting met mintgroene contacthouder loopt via de JDC542A.
✕Deze uitvoering hoort bij de Jaltest Link V8.1 en niet bij de V9.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de machinecomputer, de motorregeling en op de kranen ook de transmissie, het remsysteem en de nabehandeling. Welke eenheden aanwezig zijn, verschilt sterk per machinetype en generatie; onderstaande eenheden komen uit de Liebherr-dekking.

Regeleenheden die u kunt benaderen

  • MCM: Machinecomputer R-graafmachines.
  • UEC3 en Master4: Machinecomputer L-wielladers.
  • ECU2-HD, ECU3, LIDEC1: Liebherr-motorregeling.
  • LH ECU UPCR: Liebherr-motorregeling.
  • MR/PLD: Oudere motorregeling, LTM.
  • ADM en ADM 3: Motorregelinterface, LTM.
  • AS Tronic, TraXon: Transmissie LTM-kranen.
  • GSII en Ecomat 1: Transmissie LTM-kranen.
  • ABS D/E, ABS/ASR E: Remsysteem LTM-kranen.
  • EST-42, Voith, VERA: Retarderregeling LTM-kranen.
  • SCR Bluetec: Nabehandeling, LTM-kranen.

Wat u kunt doen

  • Foutcodes: Lezen en wissen per systeem.
  • Meetwaarden: In cijfers en grafiek bekijken.
  • Onderhoudsgegevens: O.a. MCM, ECU2-HD, ECU3, LIDEC1.
  • Aanvullende acties: Bij SCR op de LTM-kranen.
  • Waarschuwingen: O.a. bij ADM en GSII.

Zo gebruikt u hem

  1. Aansluiting zoeken: In de cabine of in het machineruim.
  2. Aansluiten: Klik de JDC551A op de 6-pins stekker.
  3. Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link V8.1.
  4. Contact aan: Zet het contact aan, zonder de motor te starten.
  5. Uitlezen: Kies Liebherr, de serie en het systeem.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het machinetype. Deze kabel past op elke Liebherr-machine met de rechthoekige 6-pins diagnoseaansluiting in de cabine of het machineruim. Onderstaande series voert Jaltest OHW in de dekking.

Liebherr:

  • R 900 B / R 924 B Litronic: Rupsgraafmachines, ca. 1998 tot 2003.
  • R 900 C / R 9xx C Litronic: Rupsgraafmachines, ca. 2003 tot 2007.
  • A 900 B / A 9xx B Litronic: Mobiele graafmachines (A 309 t/m A 934 C), ca. 1998 tot 2003.
  • L-serie: Wielladers L 538 t/m L 586.
  • PR-serie: Rupsdozers PR 724 t/m PR 776.
  • LH-serie: Overslagmachines LH 18 t/m LH 80.
  • LTM-serie: Mobiele kranen LTM 1030 t/m LTM 1750.
  • TA 230 / TA 240: Knikdumpers.
💡
Goed om te weten: Liebherr heeft twee diagnoseaansluitingen die vaak door elkaar gehaald worden. De machineaansluiting is rechthoekig en zwart, telt zes posities en heeft een vergrendelclip: Dat is deze kabel. Zit er op het blok een ronde stekker met mintgroene contacthouder en negen bussen, dan is dat de motoraansluiting van de JDC542A. Controleer aan de machine welke van de twee erop zit voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC551A) | Liebherr 6-pins OBD – 16-pins OBD2 Verloopkabel | Terrein- en Bouwmachine

Specyfikacja techniczna

Ogólne

Marka kabla lub adaptera. Zwykle musi odpowiadać marce Państwa urządzenia diagnostycznego.Marka
Jaltest
Rodzaj produktu: pojedynczy kabel przejściowy, adapter bez kabla lub kompletny zestaw.Rodzaj produktu
Kabel przejściowy
Rodzaje pojazdów lub maszyn, w których można stosować kabel. Pozwala to szybko ocenić, czy pasuje do pojazdów trafiających do Państwa warsztatu.Rodzaje pojazdów
  • Maszyna budowlana

Zastosowanie

Marka urządzenia diagnostycznego, z którym współpracuje kabel. Kabel jednej marki zazwyczaj nie pasuje do testera innej marki.Kompatybilne urządzenie diagn.
  • Jaltest
Wersja interfejsu Jaltest Link, do której pasuje kabel. Niektóre kable działają tylko z najnowszą wersją V9.Wersja Jaltest Link
  • Link V8.1
Moduł Jaltest wymagany do korzystania z kabla. Bez właściwej licencji kabel nie będzie działać.Moduł oprogramowania Jaltest
  • OHW maszyny budowlane

Złącza

Wtyk podłączany do gniazda diagnostycznego pojazdu lub maszyny. Musi dokładnie pasować.Złącze od strony pojazdu
6-pinowe OBD
Wtyk po stronie urządzenia diagnostycznego lub interfejsu. Najczęściej 16-pinowy wtyk OBD2.Złącze od strony urządzenia
16-pinowe OBD2

Wymiary i waga

Długość kabla. Dłuższy kabel zapewnia większą swobodę ruchu przy trudno dostępnym gnieździe.Długość kabla
30 cm
Numer referencyjny
JDC551A

Pozostałe parametry

Toepassing
Liebherr graaf-, laad-, overslag- en hijsmachines
Lengte
28 - 30 cm
Regeleenheden
MCM, UEC3, Master4, ECU2-HD, ECU3, LIDEC1, LH ECU UPCR, MR/PLD, ADM en ADM 3, AS Tronic, TraXon, GSII, Ecomat 1, ABS D/E en ABS/ASR E (CAN), EST-42, Retarder Voith, VERA en SCR Bluetec
Nodig om te gebruiken
Jaltest Link V8.1 met licentie Jaltest OHW
