Jaltest  |  SKU: JDC603A

Jaltest (JDC603A) | Kabel przejściowy Mercury 4-pinowe OBD – 16-pinowe OBD2 | Motorówka

€74,95 z VAT
€61,94 bez VAT

Gwarancja bezpośrednio od AsTools

Sami obsługujemy sprawy gwarancyjne szybko i bez pośrednictwa producenta. Dzięki naszemu własnemu magazynowi części zamiennych i wiedzy technicznej możemy Ci zazwyczaj udzielić pomocy od razu. Tylko w wyjątkowych przypadkach wysyłamy produkt do dostawcy.

2 lata gwarancji na wszystkie produkty

Wszystkie nasze produkty są dostarczane z 2-letnią gwarancją fabryczną. Gwarantuje to długotrwałą jakość i serwis.

Łatwy zwrot

Zwrot można łatwo złożyć za pośrednictwem swojego konta. Wyślemy Ci etykietę zwrotną na e-mail. Koszty zwrotu pokrywasz sam.

Profesjonalna obsługa klienta

Nasi eksperci gotowi Ci szybko i fachowo pomóc, zarówno online, jak i w naszym stacjonarnym sklepie. Pytania? Zapraszamy do kontaktu!

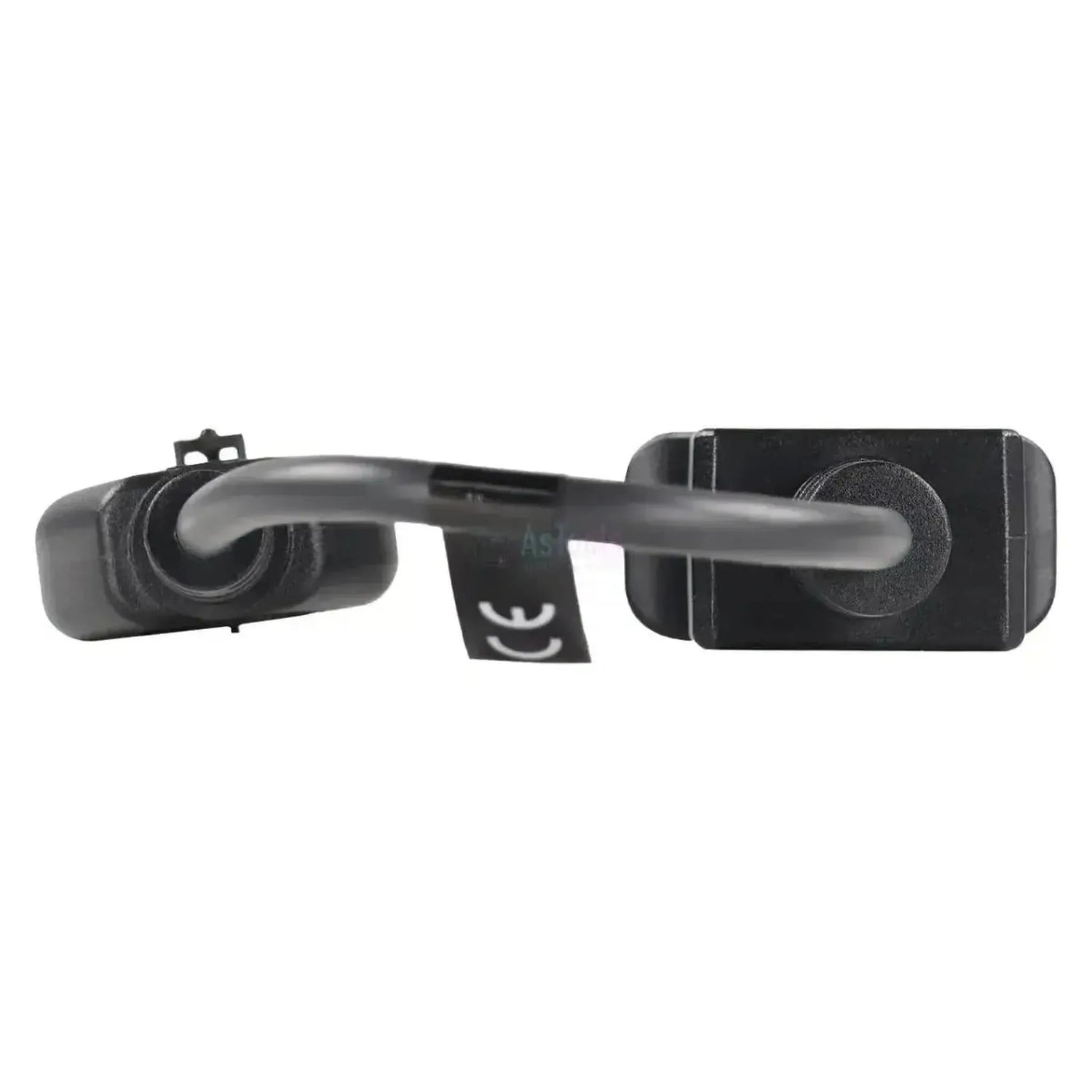

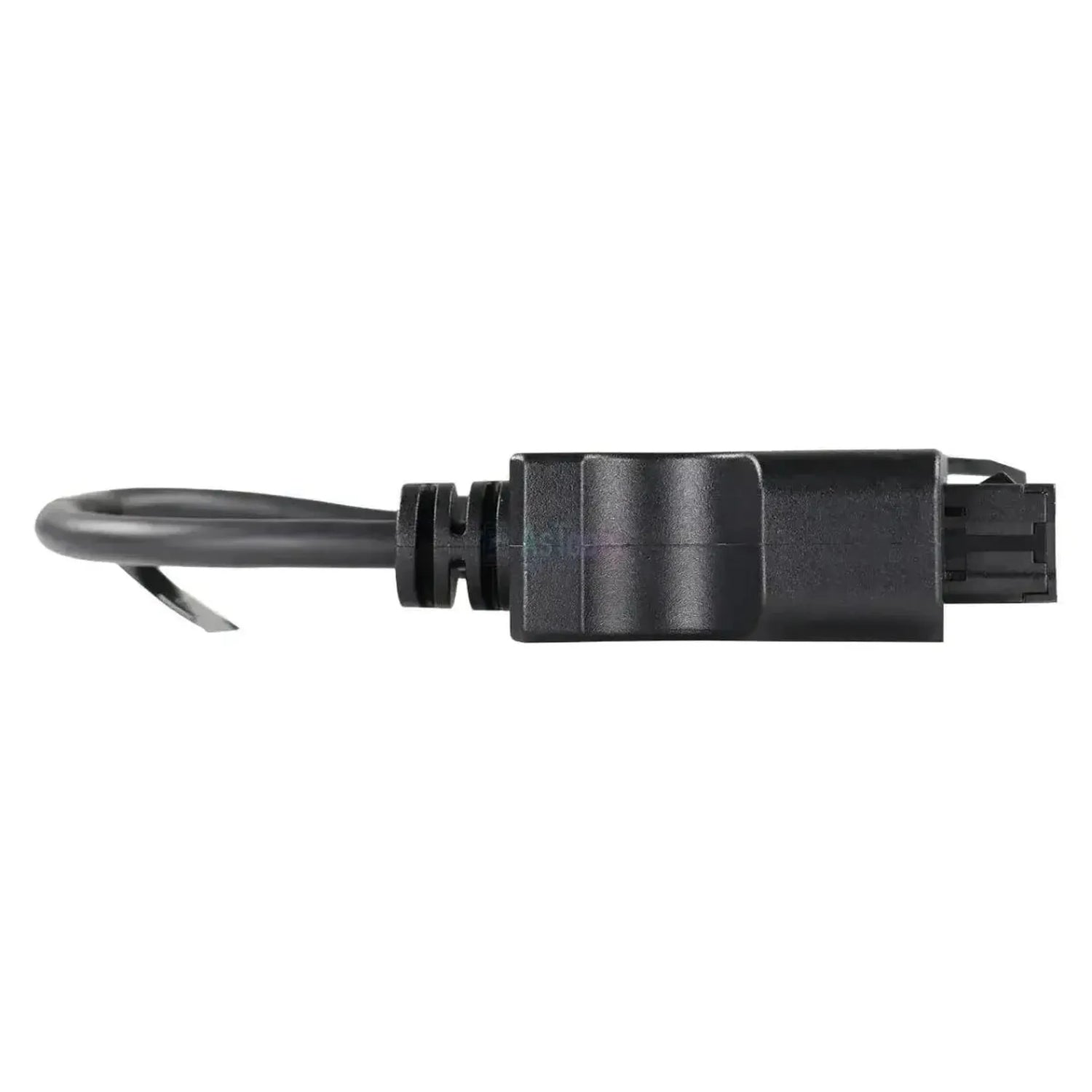

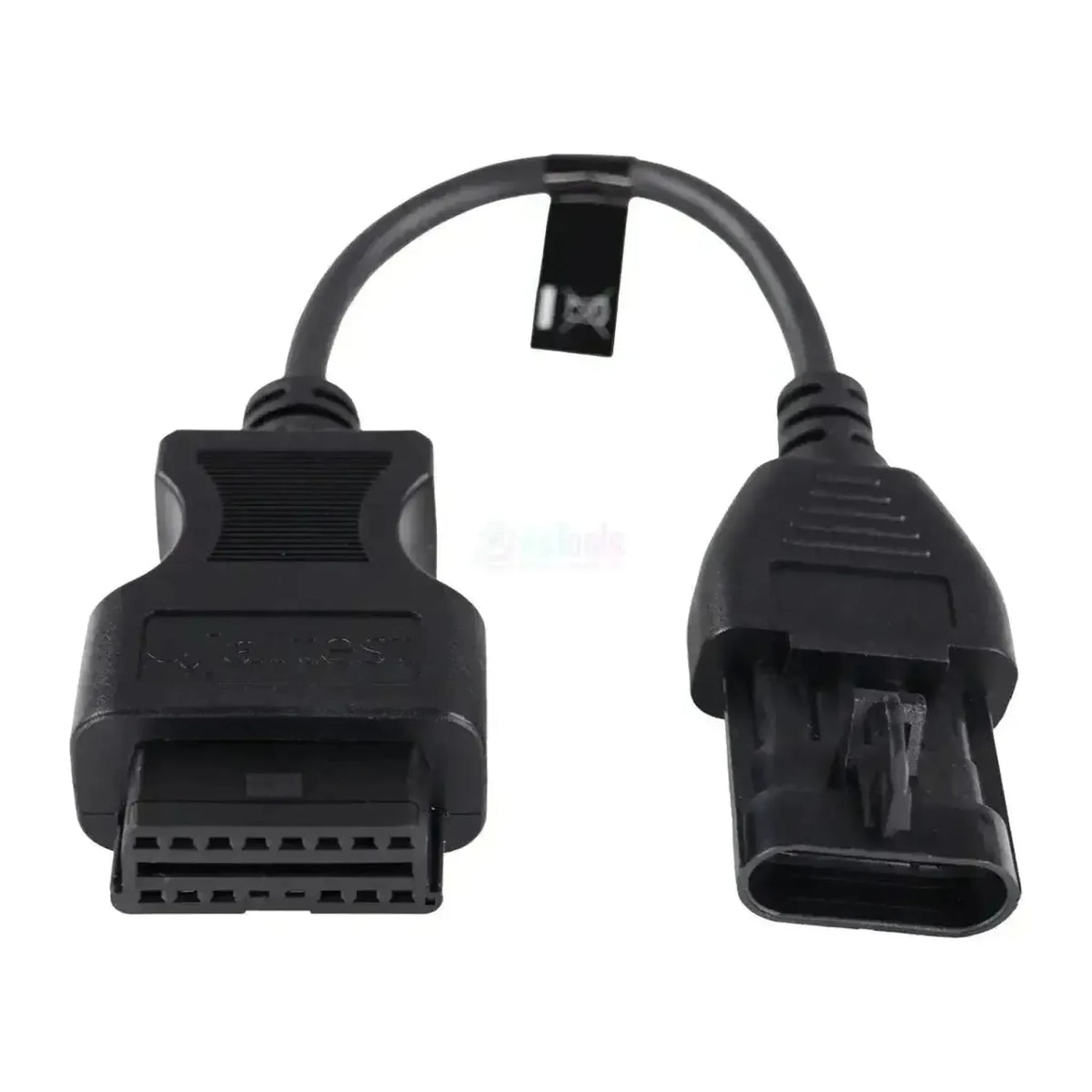

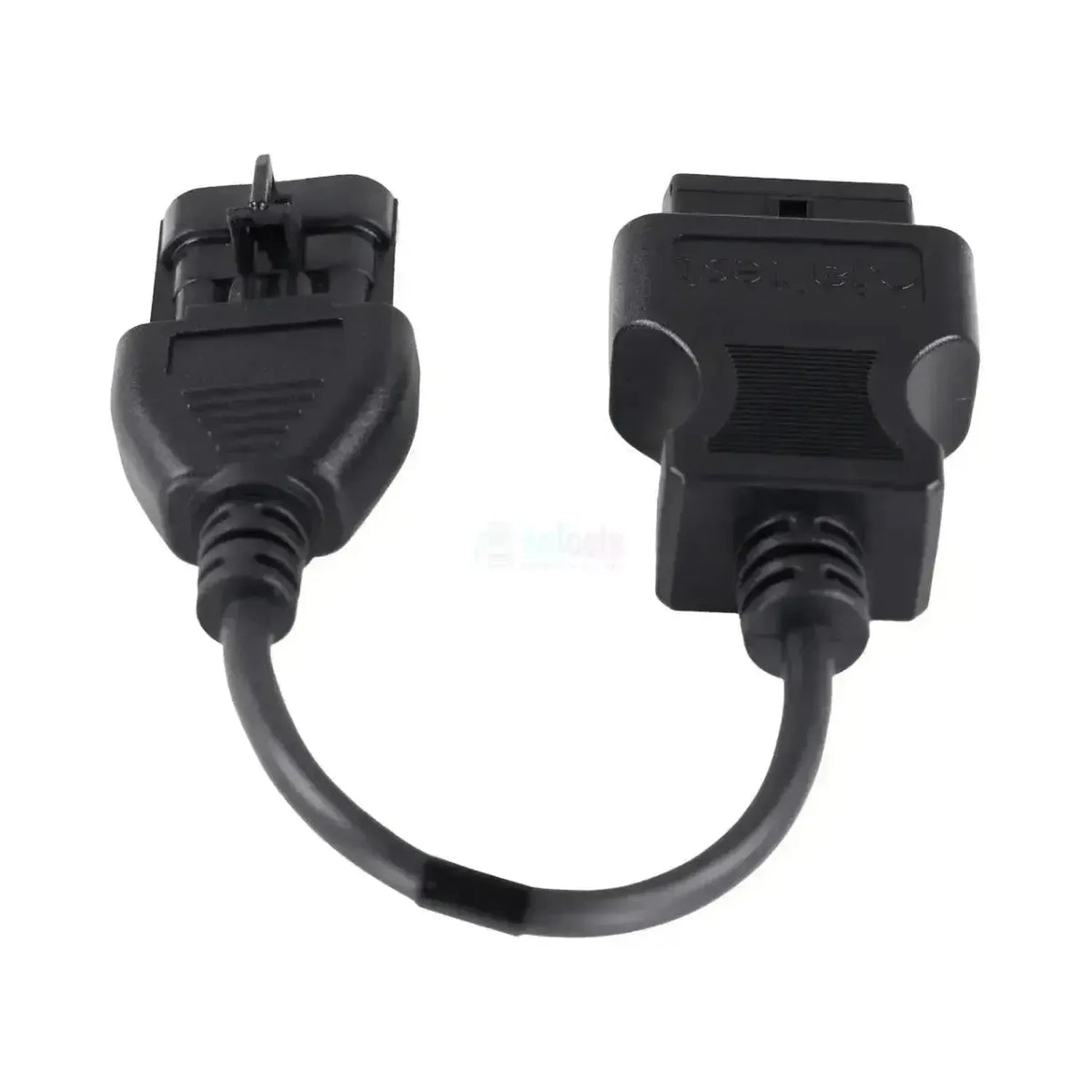

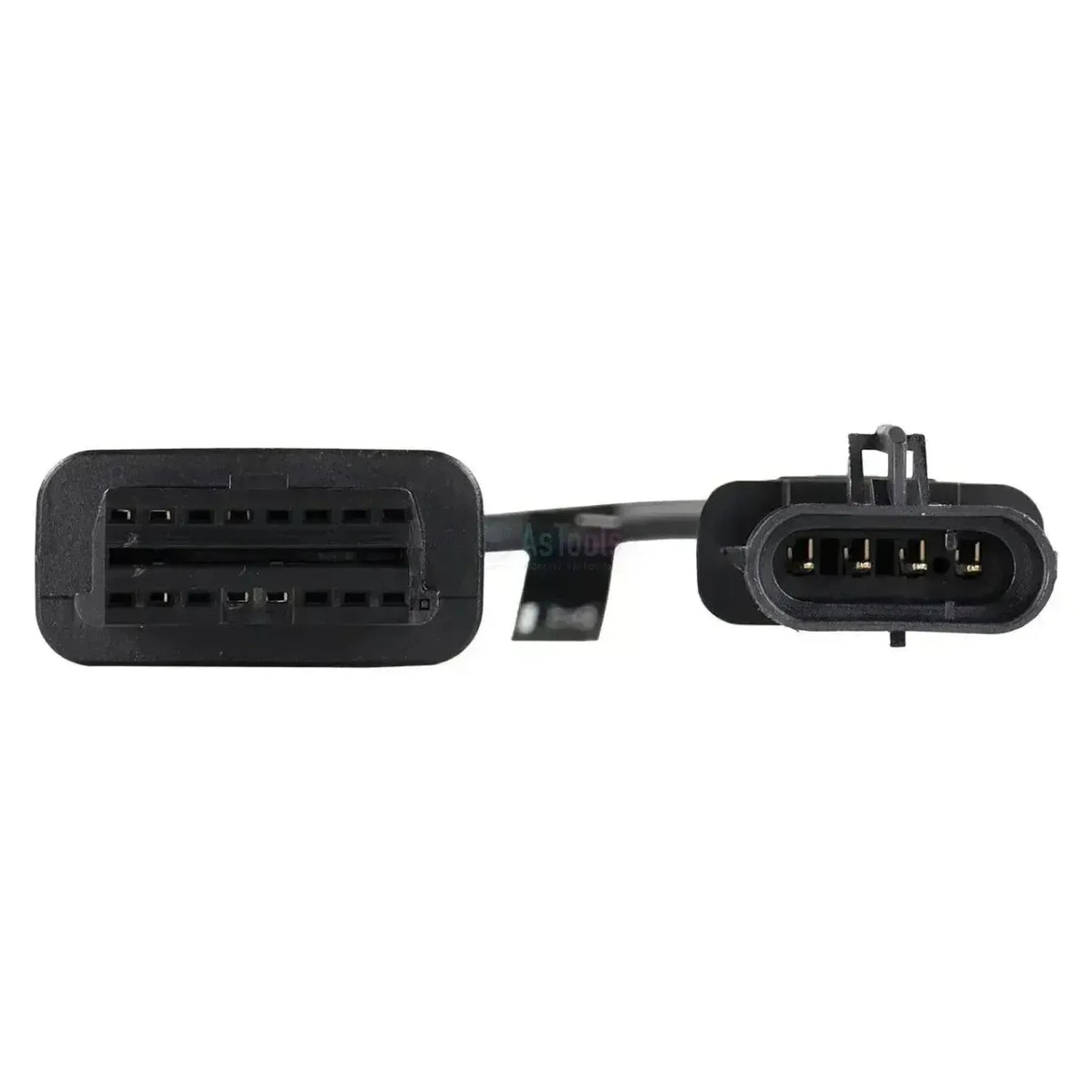

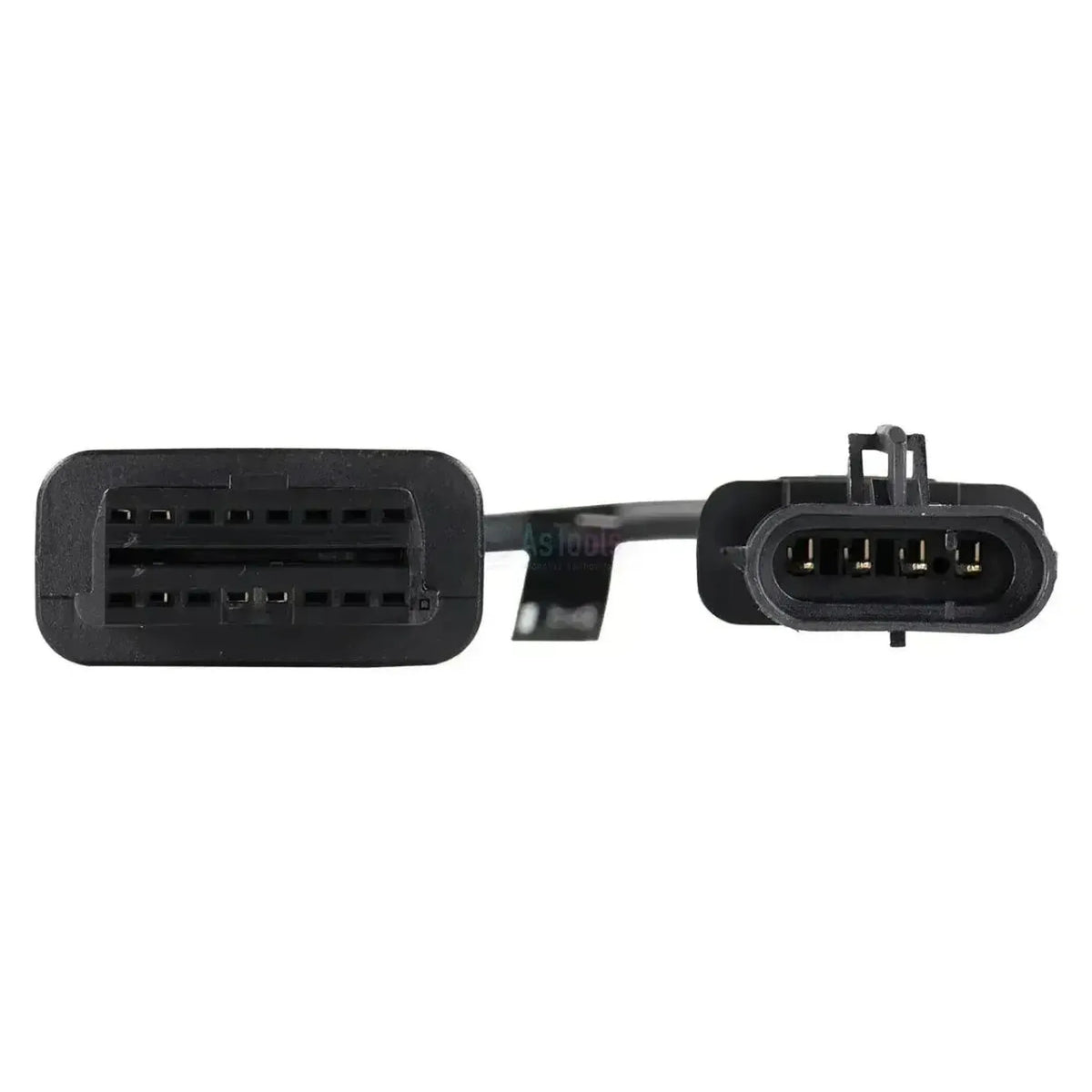

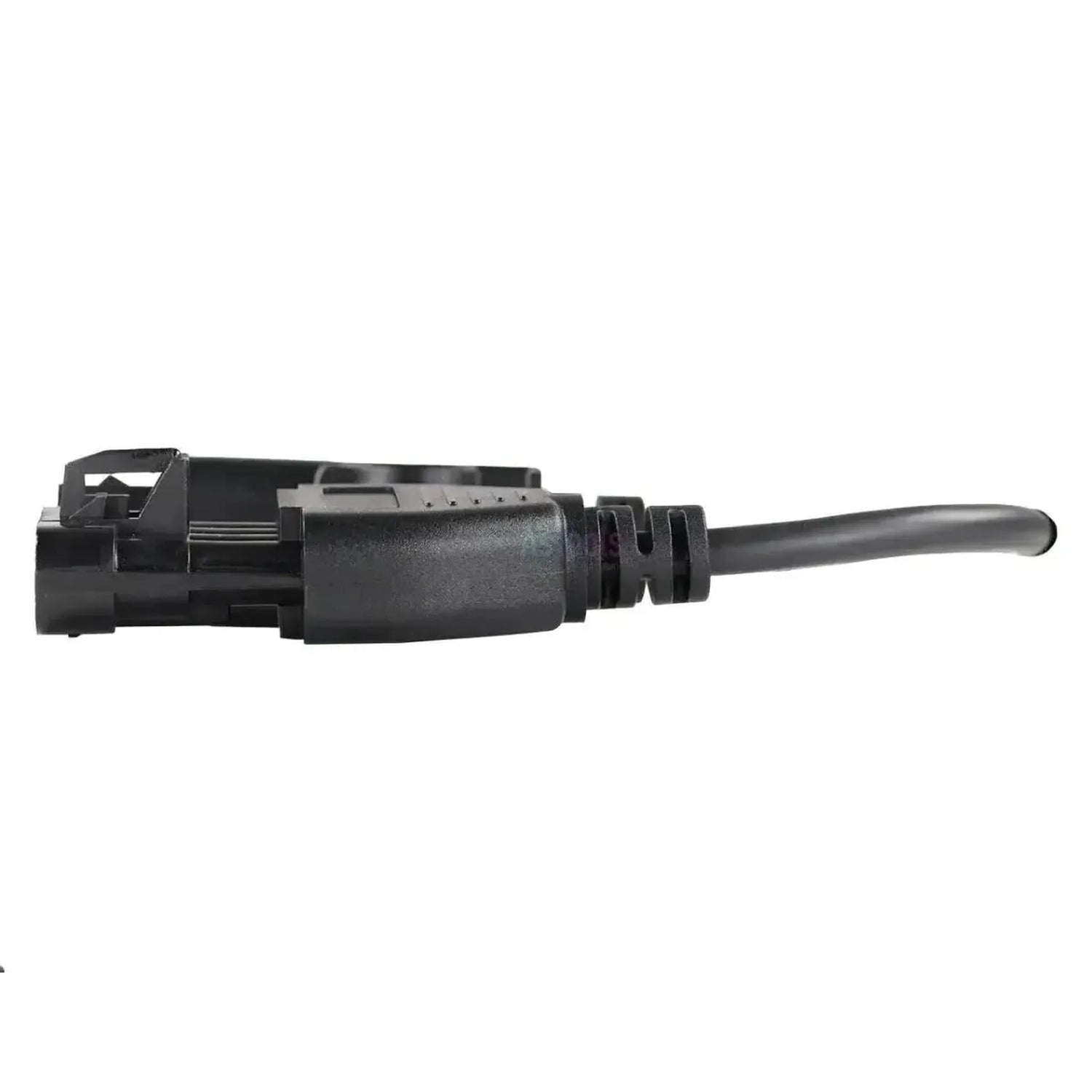

De Jaltest JDC603A koppelt de 4-pins diagnoseaansluiting van Mercury-scheepsmotoren aan de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de motorzijde zit een brede, platte zwarte stekker met een afgeronde omhulling en een vergrendelingslip aan de bovenzijde. Mercury past dezelfde stekker toe op de buitenboordmotoren en op de MerCruiser-binnenboordmotoren. De kabel meet 28 tot 30 cm.

Achter deze aansluiting liggen de motorregelingen PCM-555 en ECM-555, de ECM-70 G3 en de ECM DFI van de Optimax-motoren. Daarnaast bereikt u de DTS G3 voor de digitale gas- en schakelbediening en de TVM G3 voor de koersregeling. Op de 555-regeleenheden krijgt u alle functies tot en met kalibratie en reset; op de DTS G3 leest Jaltest geen foutcodes. De kabel valt onder Jaltest Marine.

PLUSPUNTEN

✔Op de PCM-555 en ECM-555 staat de volledige functielijst: Foutcodes, meetwaarden, componentaansturing, parameters, kalibratie en reset.
✔Bereikt naast de motorregeling ook de DTS G3 voor de gas- en schakelbediening en de TVM G3 voor de koersregeling.
✔Eén kabel voor buitenboord en binnenboord: Mercury gebruikt deze 4-pins stekker op de buitenboordmotoren en op de MerCruiser-blokken.
✔Werkt zonder verlengkabel op de Jaltest Link V8.1 en op de V9.

AANDACHTSPUNTEN

✕Op de DTS G3 leest Jaltest geen foutcodes: Daar blijft het bij meetwaarden, kalibratie en live data.
✕Bij de ECM DFI van de Optimax-motoren ontbreken parameters, kalibratie en reset.
✕Alleen voor de brede 4-pins stekker: De 2-pins A9-aansluiting loopt via de JDC614A, de 10-pins MEFI-aansluiting via de JDC604.9 en de SmartCraft G3-aansluiting via de JDC617A.
✕Voor gebruik zijn een Jaltest Link en een actieve licentie voor Jaltest Marine nodig; die zitten niet bij de kabel.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de motorregeling van de Mercury-motor en de bedieningselektronica aan boord. De functieomvang verschilt per regeleenheid: Op de PCM- en ECM-555 krijgt u alle functies, op de DTS G3 de minste. Onderstaande eenheden komen uit de Mercury-dekking van Jaltest Marine.

Regeleenheden die u kunt benaderen

  • PCM-555 en G3: Motor, volledige functielijst.
  • ECM-555 en G3: Motor, volledige functielijst.
  • ECM-70 G3: Motor, volledige functielijst.
  • ECM DFI: Optimax, zonder parameters.
  • DTS G3: Gas en schakelen, geen foutcodes.
  • TVM G3: Koersregeling, foutcodes en live data.

Wat u kunt doen

  • Foutcodes: Lezen en na reparatie wissen.
  • Meetwaarden: Live volgen bij draaiende motor.
  • Componenten: Actuatoren rechtstreeks aansturen.
  • Parameters en reset: Op de PCM- en ECM-555.
  • Kalibratie: Op de 555-eenheden en de DTS G3.

Zo gebruikt u hem

  1. Stekker zoeken: Brede 4-pins stekker bij de motor.
  2. Aansluiten: Steek de JDC603A op de stekker.
  3. Link koppelen: OBD2-kant op de Jaltest-kabel.
  4. Contact aan: Zet het contact aan.
  5. Uitlezen: Kies Mercury en de motorserie.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. Deze kabel past op elke Mercury-motor met de 4-pins aansluiting, buitenboord en binnenboord. Jaltest Marine voert onderstaande series in de Mercury-dekking; of u de juiste kabel heeft, ziet u aan de brede platte stekker met de vergrendelingslip en niet aan het typenummer van de motor.

Mercury buitenboord:

  • Fourstroke-serie: 15 tot 300 pk, inclusief de Jet Fourstroke-uitvoeringen.
  • Verado-serie: 135 tot 600 pk.
  • Optimax-serie: 75 tot 250 pk.
  • Pro XS, Pro Max en SeaPro: 15 tot 500 pk.

Mercury MerCruiser binnenboord:

  • MPI- en MAG-uitvoeringen: Onder meer de 4.3, 5.0, 5.7, 6.2, 7.4, 8.1 en 8.2.
  • Overige: De 496 MAG, de Scorpion- en de Vazer-motoren.
💡
Goed om te weten: De aansluiting zit in de motorruimte, op of naast de motor. Mercury gebruikt drie diagnosestekkers naast elkaar: Deze brede 4-pins, een kleine ovale 2-pins met twee ronde openingen en een 10-pins MEFI-stekker met een dubbele rij pennen. Tel het aantal pennen op uw motor voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC603A) | Mercury 4-pins OBD - 16-pins OBD2 Verloopkabel | Motorboot

Specyfikacja techniczna

Ogólne

Marka kabla lub adaptera. Zwykle musi odpowiadać marce Państwa urządzenia diagnostycznego.Marka
Jaltest
Rodzaj produktu: pojedynczy kabel przejściowy, adapter bez kabla lub kompletny zestaw.Rodzaj produktu
Kabel przejściowy

Zastosowanie

Marka urządzenia diagnostycznego, z którym współpracuje kabel. Kabel jednej marki zazwyczaj nie pasuje do testera innej marki.Kompatybilne urządzenie diagn.
  • Jaltest
Wersja interfejsu Jaltest Link, do której pasuje kabel. Niektóre kable działają tylko z najnowszą wersją V9.Wersja Jaltest Link
  • Link V8.1
  • Link V9
Moduł Jaltest wymagany do korzystania z kabla. Bez właściwej licencji kabel nie będzie działać.Moduł oprogramowania Jaltest
  • Marine

Złącza

Wtyk podłączany do gniazda diagnostycznego pojazdu lub maszyny. Musi dokładnie pasować.Złącze od strony pojazdu
4-pinowy
Wtyk po stronie urządzenia diagnostycznego lub interfejsu. Najczęściej 16-pinowy wtyk OBD2.Złącze od strony urządzenia
16-pinowe OBD2

Funkcje diagnostyczne

Podgląd aktualnych wartości pomiarowych czujników podczas pracy pojazdu. Przydatne przy wykrywaniu usterek.Podgląd danych na żywo

Wymiary i waga

Sterowniki
PCM-555, ECM-555, ECM-70 G3, ECM DFI, DTS G3, TVM G3
Numer referencyjny
JDC603A

Pozostałe parametry

Toepassing
Mercury buitenboord- en MerCruiser binnenboordmotoren met 4-pins diagnoseaansluiting
Lengte
28 - 30 cm
Segment
Motorboot
Onderdeel van kabelset
Marine-kabelset vessel (70002008), binnenboord (70002009) en buitenboord (70002025)
