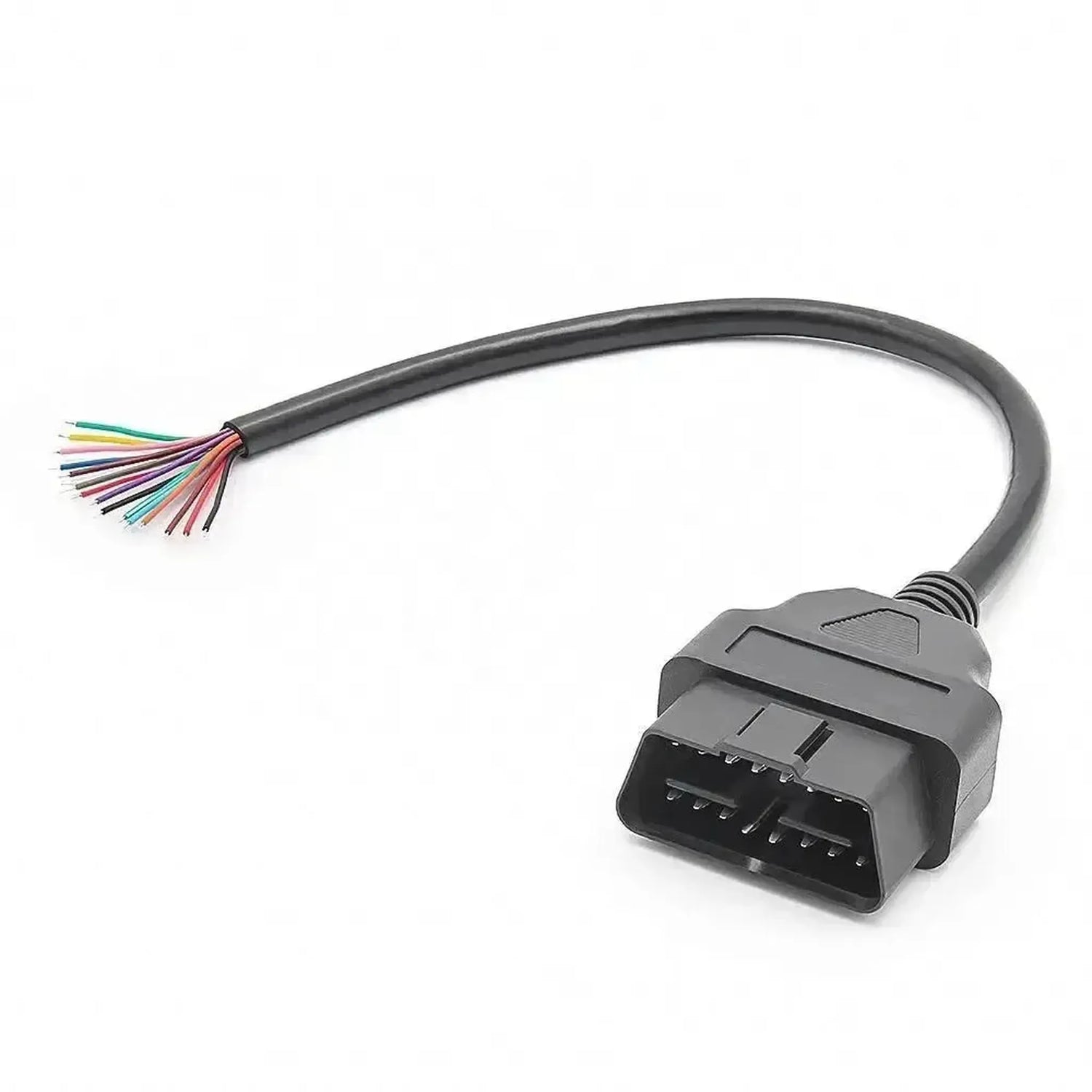

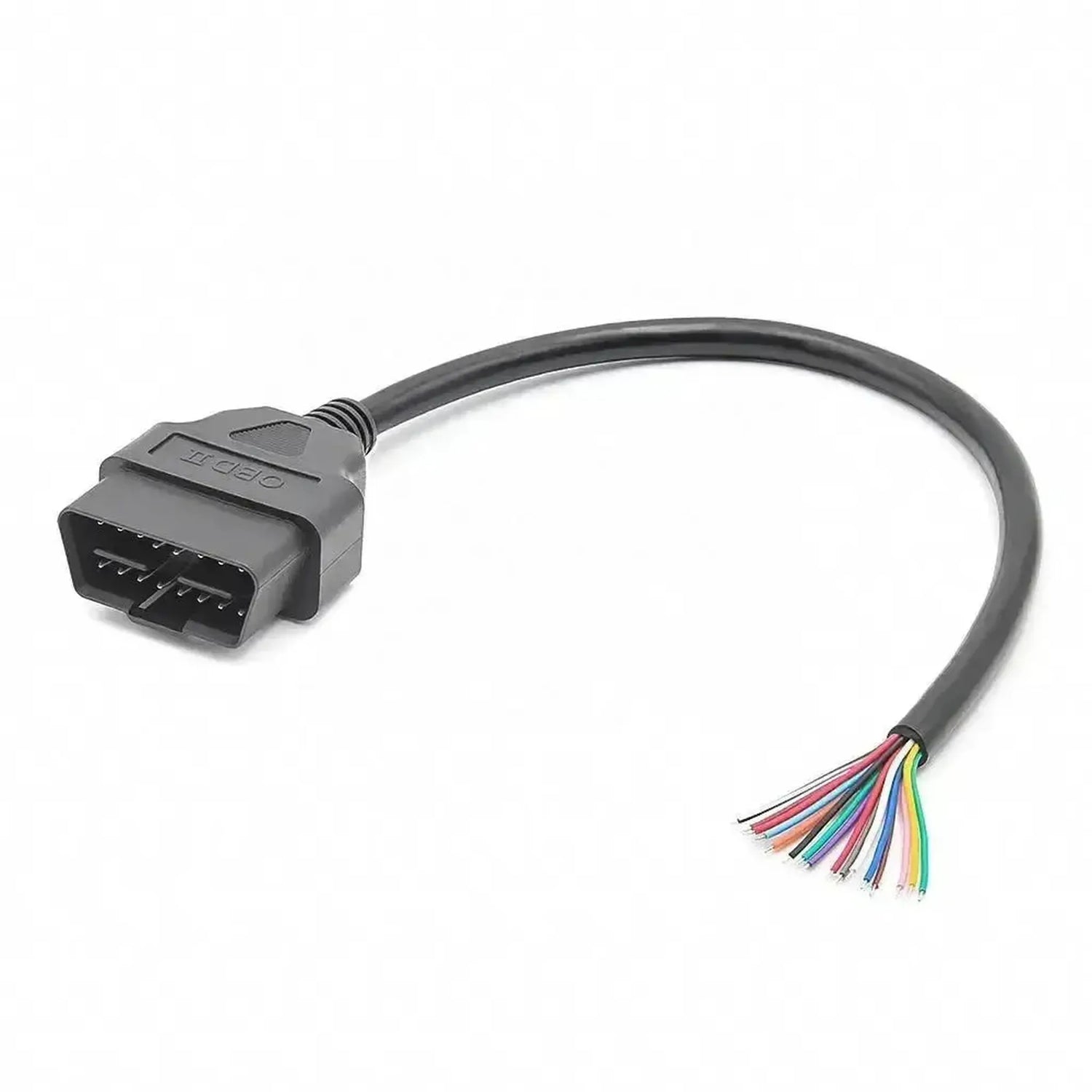

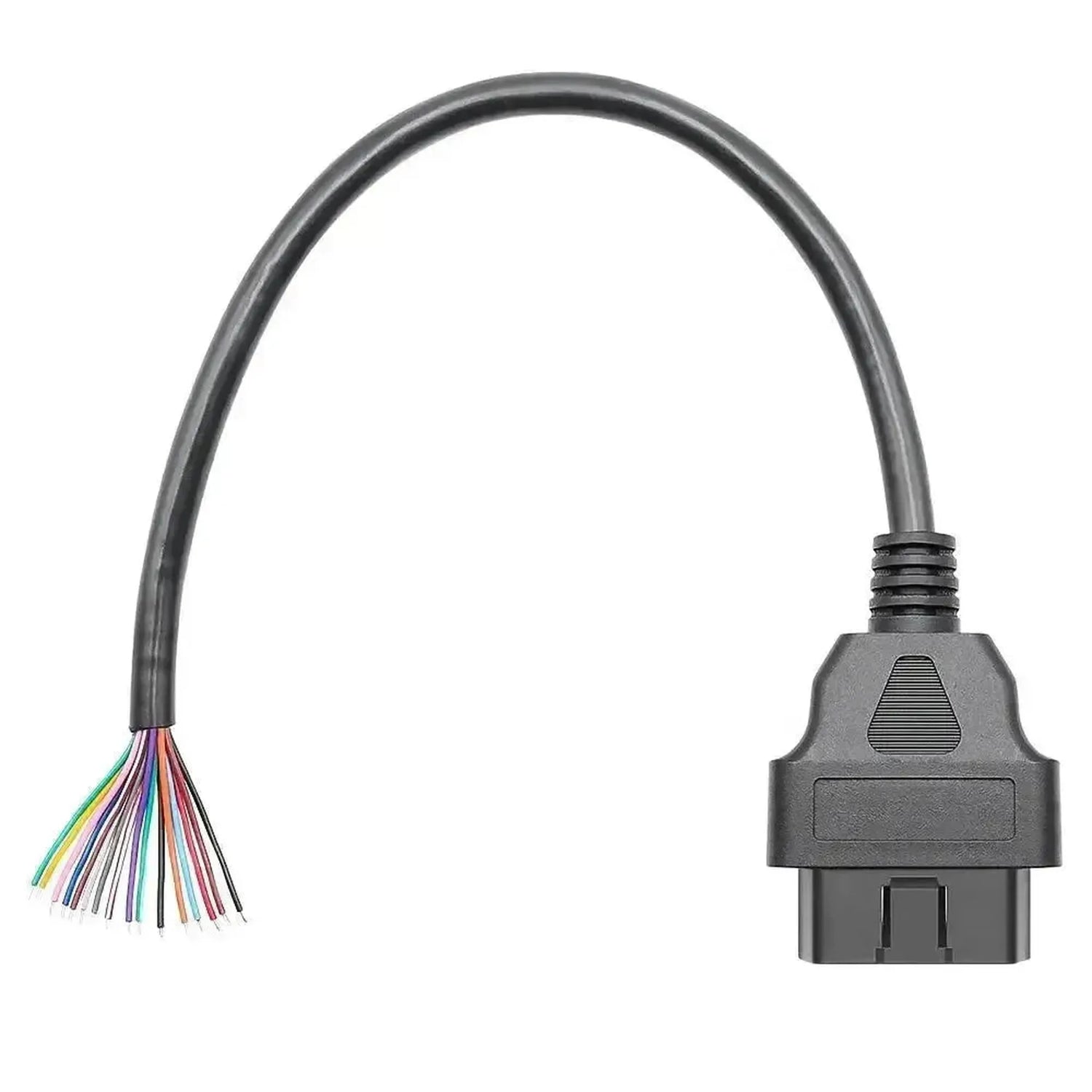

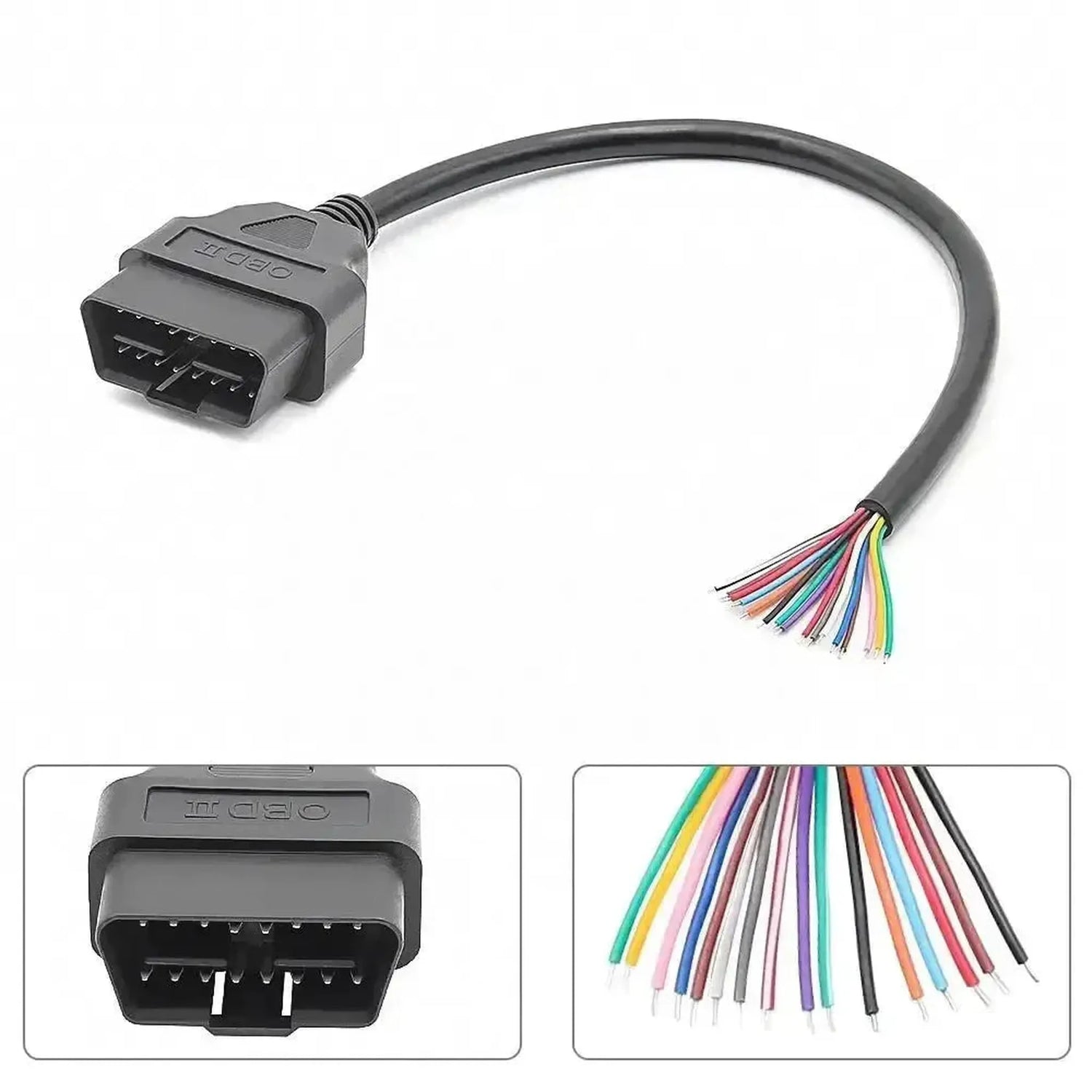

Ten męski złącz OBD2 16-pinowy ma 16 luźnych, otwartych końcówek przewodów o długości 30 cm. Każdy przewód jest podłączony do jednego styku złącza, dzięki czemu sam Pan/Pani decyduje, które styki podłączyć.
Można go użyć do wykonania własnego kabla lub adaptera, zasilenia i odczytu sterownika na stanowisku warsztatowym albo zbudowania układu testowego. Element jest bierny: nie zawiera żadnej elektroniki.
ZALETY
UWAGI
Zastosowania i funkcje
Element przeznaczony jest dla warsztatów, elektryków i techników, którzy chcą samodzielnie wykonać lub naprawić przyłącze OBD2.
Funkcje
- Wykonanie własnego kabla: złącze OBD2 z wolnym okablowaniem.
- Stanowisko warsztatowe: zasilanie i odczyt ECU poza samochodem.
- Układ testowy: rozdzielanie sygnałów według styków.
Jak go używać
- Określenie pinów: Multimetrem proszę ustalić, który przewód odpowiada któremu pinowi.
- Sprawdzenie schematu: Proszę odnaleźć przyporządkowanie pinów w schemacie.
- Podłączenie: Proszę zlutować lub zacisnąć potrzebne przewody.
- Izolowanie: Proszę zaizolować wszystkie nieużywane przewody.
- Testowanie: Proszę sprawdzić działanie przed uruchomieniem.
Specjalne funkcje i możliwości
Praktyczne cechy elementu:
- Wszystkie 16 pinów dostępnych: Również piny specyficzne dla producenta.
- Dowolne okablowanie: Proszę podłączyć tylko piny, które są potrzebne.
Przyporządkowanie pinów i zgodność
Element wykorzystuje standardowe 16-pinowe złącze OBD2 (J1962):
- Pin 16: Napięcie akumulatora (+12 V).
- Piny 4 i 5: Masa.
- Piny 6 i 14: CAN-High i CAN-Low.
- Pin 7: K-Line.
Które piny są używane w samochodzie lub urządzeniu, zależy od marki. Zawsze proszę sprawdzić schemat.
Zawartość opakowania
- 1x męskie złącze OBD2 16-pinowe z 16 otwartymi końcówkami przewodów (30 cm)
Specyfikacja techniczna
Złącza
- Czy 16-pinowa strona OBD2 jest gniazdem (żeńskim) czy wtykiem (męskim). Od tego zależy, do czego mogą go Państwo podłączyć.Rodzaj złącza OBD2
- Męskie
- Co znajduje się na drugim końcu kabla, np. wolne przewody, które podłączają Państwo samodzielnie do instalacji.Złącze z drugiej strony
- 16 wolnych końcówek przewodów
Kabel i montaż

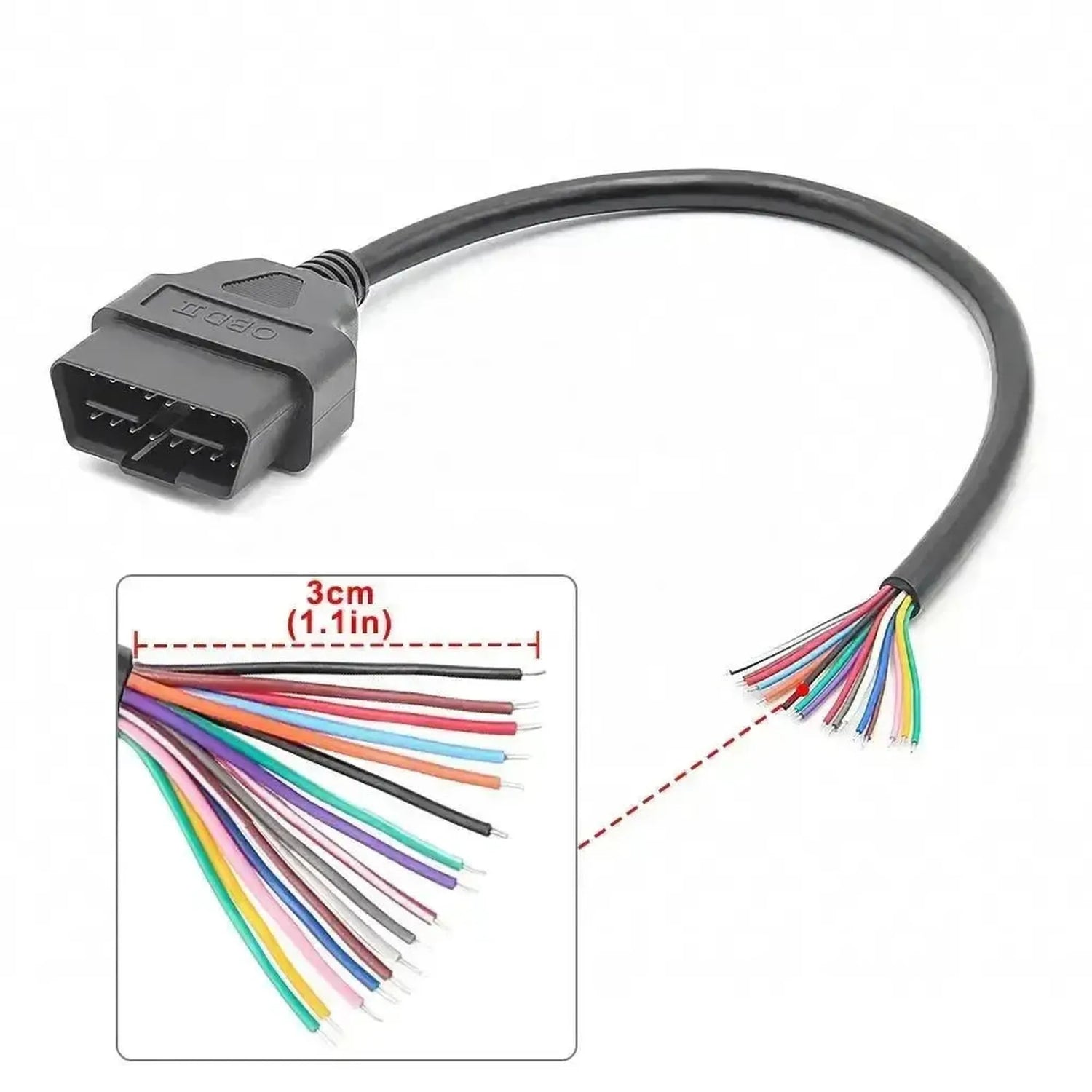

- Jak długi jest kabel. Dłuższy kabel daje więcej swobody przy umieszczeniu złącza w dogodnym miejscu.Długość kabla
- 30 cm
- Długość przewodów
- 30 cm
Pozostałe parametry
- Marka
- Uniwersalny
- Model
- Złącze OBD2 z 16 otwartymi końcówkami przewodów
- Typ
- Element kabla OBD2
- Złącze
- OBD2 16-pinowe (J1962), męskie
