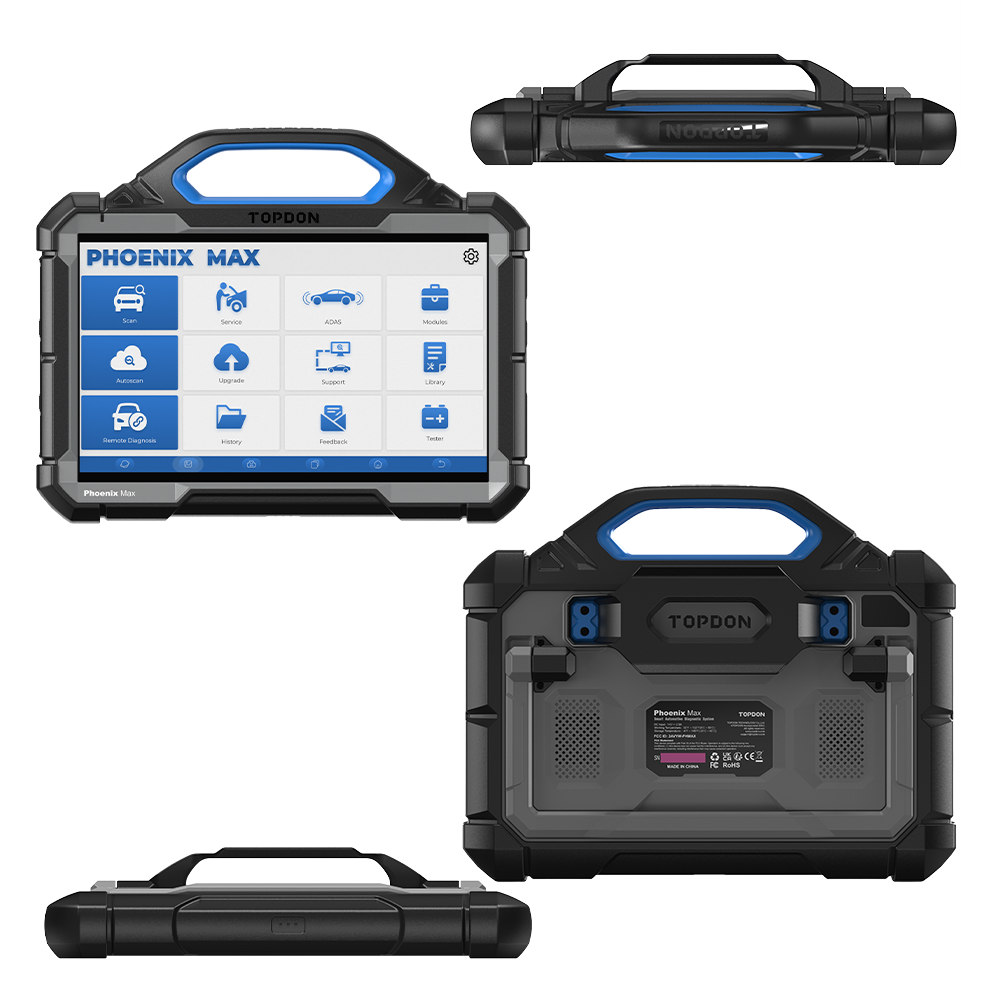

Topdon Phoenix Max | Tester diagnostyczny | Samochód

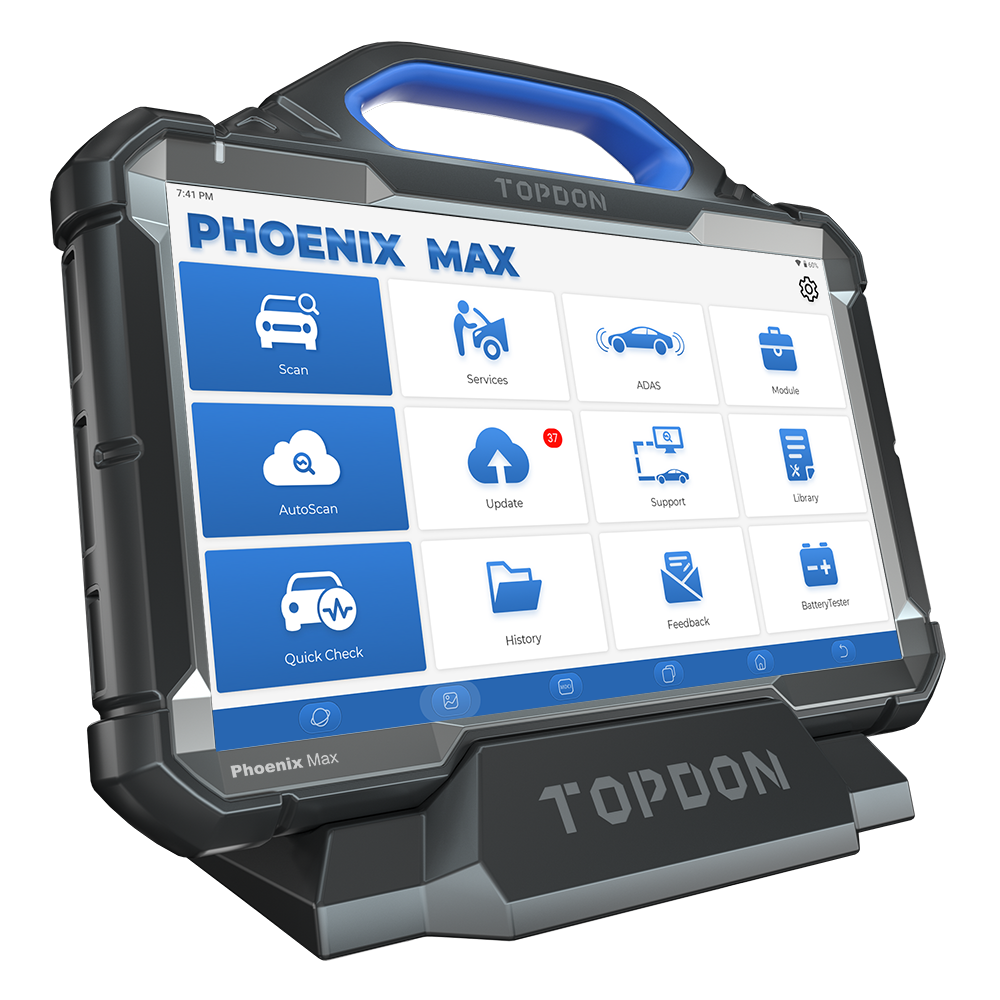

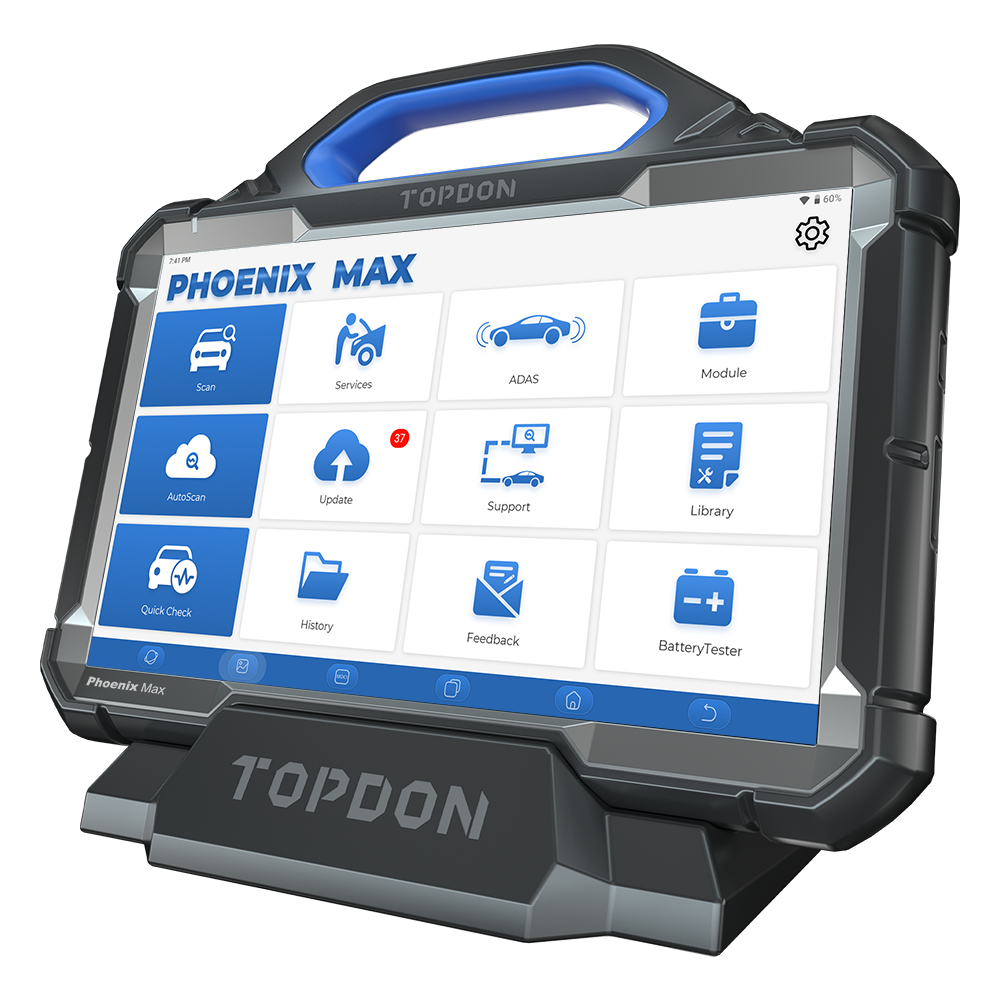

Topdon Phoenix Max to profesjonalne urządzenie diagnostyczne, wyposażone w MDCI Pro VCI obsługujące protokoły J2534, DoIP, CAN FD i RP1210. System działa na Android 9.0 i posiada 13,3-calowy ekran dotykowy, ośmiordzeniowy procesor, 8 GB RAM oraz 256 GB pamięci. Główne funkcje obejmują programowanie online ECU i kodowanie oraz wsparcie dla ponad 40 funkcji serwisowych. Przy zakupie dołączona jest 2-letnia licencja na oprogramowanie.

System oferuje zaawansowane możliwości diagnostyczne, takie jak mapowanie topologii systemu magistrali CAN oraz dostęp do modułów Secure Gateway (SGW). Funkcjonalność można rozszerzyć o moduły do kalibracji ADAS, programowania kluczy (T-Ninja Box), testów akumulatorów (BTMobile ProS) oraz oprogramowanie do odczytu ciężkich pojazdów użytkowych i pojazdów elektrycznych.

---

Funkcje diagnostyczne:

Phoenix Max wykonuje dogłębną diagnostykę wszystkich obecnych systemów pojazdu. VCI obsługuje protokoły J2534, DoIP, CAN FD, D-PDU i RP1210.

• Odczyt i kasowanie kodów błędów: Odczytuje i kasuje kody błędów (DTC) ze wszystkich dostępnych elektronicznych modułów sterujących.
• Dane na żywo: Wyświetla strumienie danych w czasie rzeczywistym z czujników i komponentów. Dane mogą być przedstawiane w formie wykresów, tekstu lub łączone do analizy.
• Sterowanie siłownikiem: Wykonuje testy dwukierunkowe, aby bezpośrednio sterować i kontrolować funkcjonalność komponentów takich jak przekaźniki, wtryskiwacze i siłowniki.
• OBFCM (On-Board Fuel Consumption Monitoring): Odczytuje i rejestruje zużycie paliwa i energii pojazdu. Dane te mogą być używane do raportowania do RDW w ramach przeglądu technicznego APK.

---

Funkcje serwisowe i konserwacyjne:

Urządzenie obsługuje ponad 40 funkcji serwisowych i konserwacyjnych. Dostępne funkcje mogą się różnić w zależności od marki, modelu i roku produkcji.

Silnik i układ napędowy:

• Reset serwisu oleju: Resetuje interwał serwisowy po wymianie oleju.
• Nauka przepustnicy: Inicjalizuje siłowniki przepustnicy do wartości standardowych.
• Kodowanie wtryskiwacza: Zapisuje nowy kod wtryskiwacza do ECU po wymianie.
• Nauka skrzyni biegów: Wykonuje adaptacyjny proces nauki dla automatycznej skrzyni biegów w celu optymalizacji jakości zmiany biegów.
• Nauka czujnika wału korbowego: Uczy tolerancji pozycji wału korbowego i zapisuje je, aby prawidłowo wykrywać usterki silnika.
• Uczenie sprzęgła: Ustawia punkt załączania (zautomatyzowanego) sprzęgła.
• Kontrola równowagi cylindrów: Monitoruje wkład mocy każdego cylindra w celu identyfikacji nieprawidłowości.
• Konfiguracja systemu stop-start: Aktywuje lub dezaktywuje automatyczną funkcję zatrzymania i uruchomienia silnika.
• Sprawdzanie przebiegu: Odczytuje przebieg z różnych modułów w celu weryfikacji spójności.
• Resetowanie stosunku powietrze-paliwo (A/F): Resetuje adaptacyjne wartości stosunku powietrze-paliwo.
• Uczenie turbiny: Kalibruje siłownik turbiny po wymianie lub naprawie.
• Kalibracja kąta silnika: Kalibruje czujnik położenia wirnika, dotyczy pojazdów elektrycznych i hybrydowych.

Układy wydechowe:

• Regeneracja filtra cząstek diesla (DPF): Uruchamia wymuszoną regenerację DPF w celu usunięcia zanieczyszczeń.
• Regeneracja filtra cząstek benzyny (GPF): Wykonuje procedurę regeneracji filtra cząstek benzyny.
• Resetowanie AdBlue: Resetuje poziom mocznika po uzupełnieniu zbiornika AdBlue.
• Uczenie recyrkulacji spalin (EGR): Ponownie uczy zawór EGR po czyszczeniu lub wymianie.
• Resetowanie czujnika NOx: Resetuje zapisane wartości katalizatora NOx po wymianie.

Hamulce:

• Resetowanie hamulców: Funkcje elektronicznego hamulca postojowego (EPB), takie jak otwieranie i zamykanie zacisków hamulcowych do konserwacji.
• Odpowietrzanie systemu ABS: Wykonuje zautomatyzowaną procedurę odpowietrzania układu hamulcowego ABS.

Układ kierowniczy i zawieszenie:

• Inicjalizacja czujnika kąta skrętu kierownicy (SAS): Kalibruje czujnik kąta skrętu kierownicy po ustawieniu geometrii lub wymianie elementów układu kierowniczego.
• Kalibracja zawieszenia pneumatycznego: Ustawia wysokość jazdy pojazdu i kalibruje czujniki poziomu.
• Resetowanie zawieszenia: Kalibruje elektroniczny system zawieszenia po naprawach.

Systemy bezpieczeństwa:

• Reset poduszki powietrznej: Resetuje moduł poduszki powietrznej i usuwa dane z wypadku po naprawie.
• Immobilizer (IMMO): Programuje nowe klucze lub usuwa utracone klucze z pamięci immobilizera.
• Reset systemu kontroli ciśnienia w oponach (TPMS): Resetuje czujniki TPMS po wymianie lub zmianie opon.
• Kalibracja adaptacyjnego tempomatu: Kalibruje czujnik radarowy dla inteligentnego systemu tempomatu.
• Kalibracja czujnika zajętości siedzenia: Wykonuje kalibrację czujnika wykrywającego obecność pasażera.

Nadwozie i elektronika:

• Rejestracja Akumulatora: Rejestruje nowy Akumulator w systemie zarządzania baterią (BMS) pojazdu.
• Inicjalizacja szyberdachu: Ustawia podstawowe parametry szyberdachu po wymianie lub przerwaniu zasilania.
• Kalibracja szyb: Inicjalizuje automatyczną funkcję podnoszenia i opuszczania elektrycznych szyb.
• Ustawianie adaptacyjnych reflektorów: Kalibruje system adaptacyjnych reflektorów (AFS) dla prawidłowej regulacji wiązki światła.
• Inicjalizacja modułu przestrzeni na nogi (FRM): Resetuje lub koduje moduł FRM, często używany w modelach BMW i Mini.
• Kalibracja modułu bramki: Wykonuje kalibrację centralnego modułu bramki.
• Inicjalizacja czujnika deszczu i światła: Resetuje czujnik deszczu i światła.
• Zmiana języka: Dostosowuje ustawienia językowe panelu instrumentów lub systemu infotainment.
• Dezaktywacja trybu transportowego: Wyłącza tryb transportowy, który ogranicza funkcjonalność Samochodu podczas transportu.

Pozostałe funkcje:

• Uczenie się systemu klimatyzacji: Inicjalizuje siłowniki systemu klimatyzacji.
• Odpowietrzanie układu chłodzenia: Aktywuje elektryczną pompę wody, aby odpowietrzyć układ chłodzenia.
• Diagnostyka wysokonapięciowego Akumulatora: Wykonuje kontrole i diagnostykę pakietu Akumulatorów w hybrydowych i elektrycznych pojazdach.
• Dostosowanie rozmiaru opon: Ustawia prawidłowy rozmiar opon w komputerze pojazdu, aby prędkościomierz i inne systemy działały poprawnie.

---

Specjalne funkcje i możliwości:

Topdon Phoenix Max oferuje zaawansowane funkcje programowania, kodowania i analizy systemów.

Kodowania i programowanie:

• Online ECU-programmering: Zastępuje istniejące oprogramowanie lub firmware w jednostkach sterujących (ECU) najnowszymi danymi producenta. Wsparcie dla różnych marek, w tym BMW, Mercedes-Benz, Volkswagen i Audi.
• Online ECU-codering: Umożliwia dostosowanie ustawień pojazdu, konfigurację komponentów i aktywację ukrytych funkcji.

Funkcje chmurowe i raportowania:

• Generowanie raportów diagnostycznych: Tworzy szczegółowe raporty z sesji diagnostycznej, zarówno przed, jak i po naprawie, które można zapisać, wydrukować lub udostępnić.

Inne specjalne możliwości:

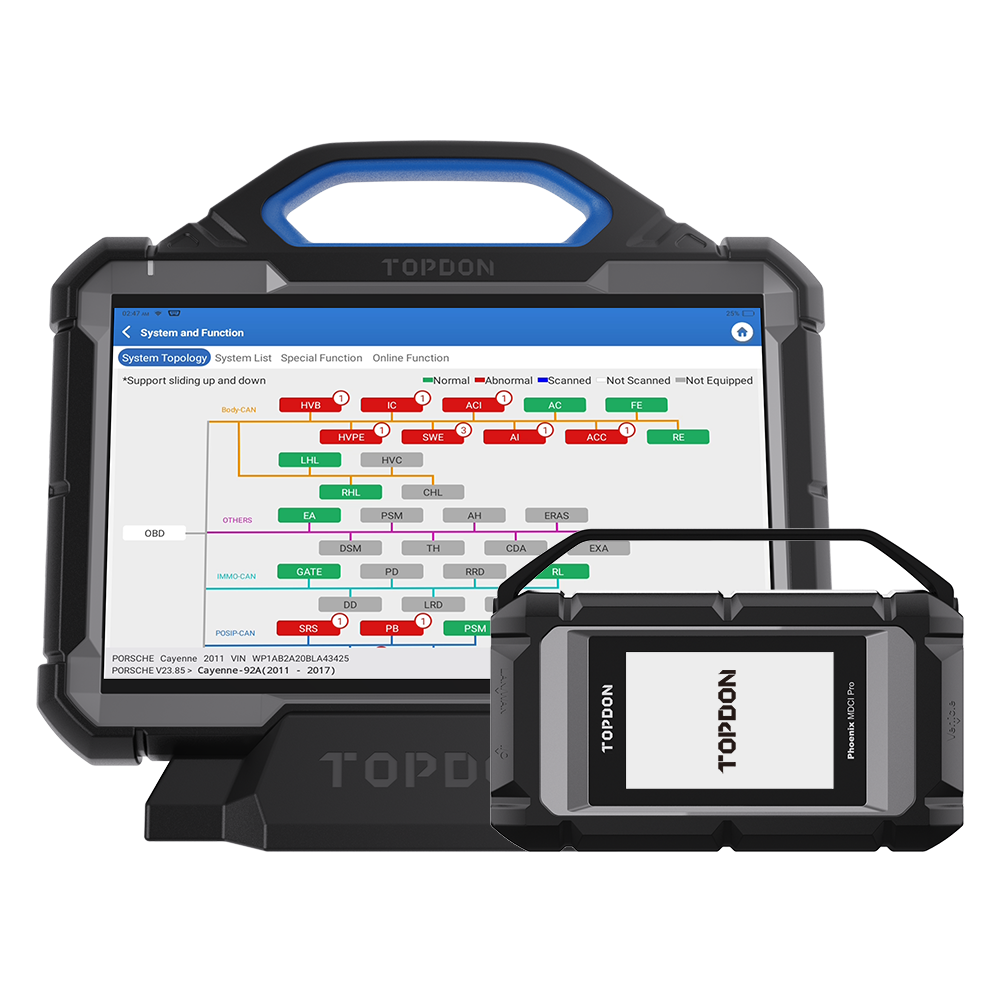

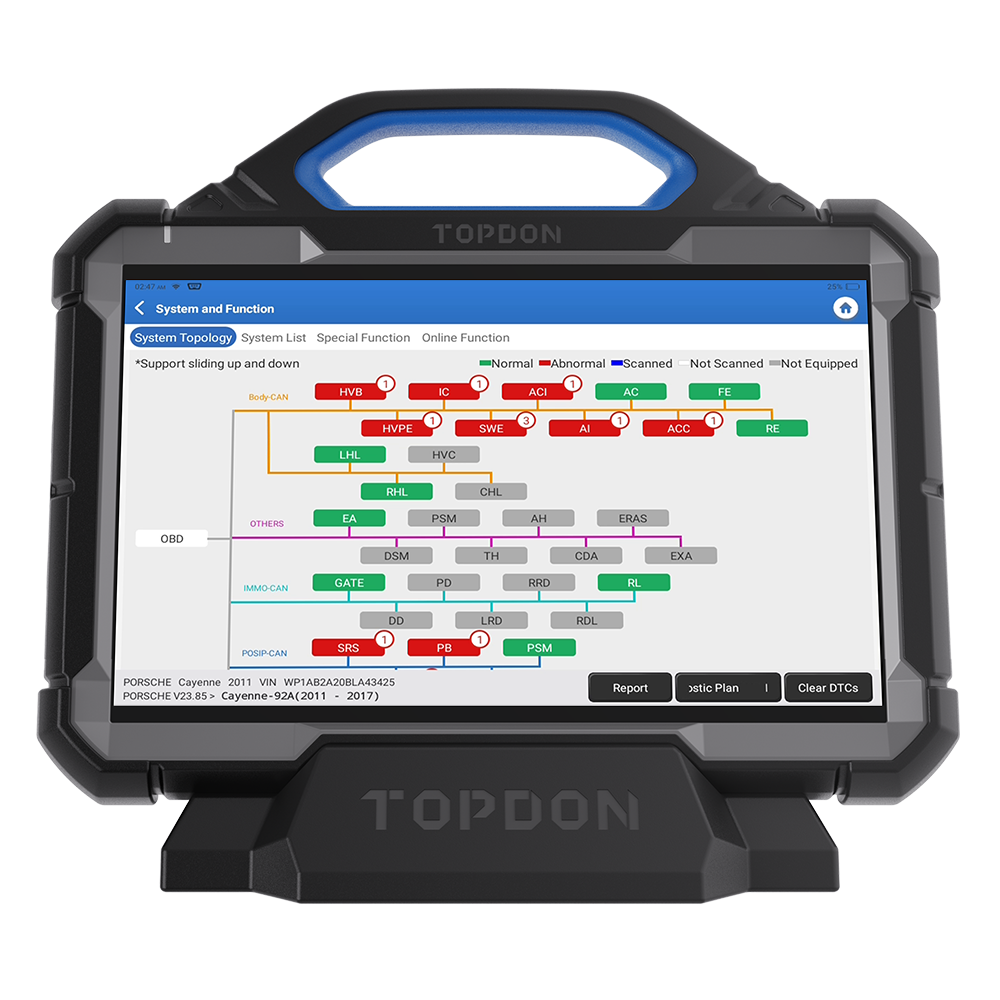

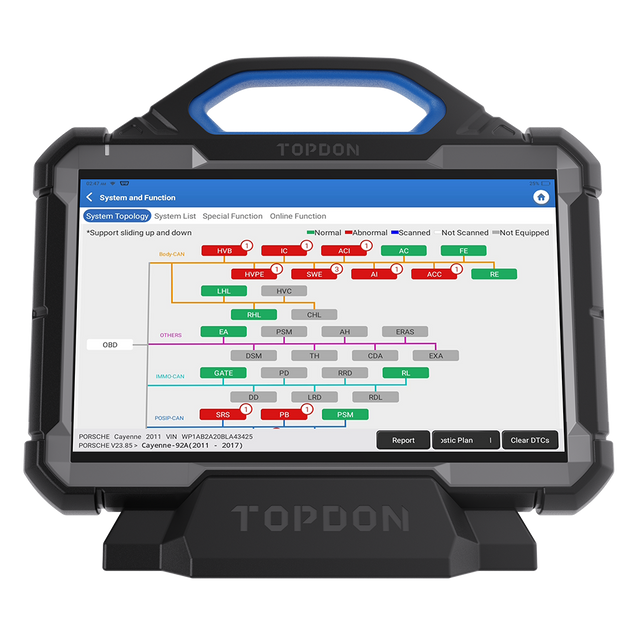

• Mapowanie topologii: Pokazuje wizualny przegląd struktury komunikacji między różnymi ECU w pojeździe, co pomaga szybko zidentyfikować błędy komunikacji.

---

Opcjonalne moduły rozszerzeń:

Funkcjonalność Topdon Phoenix Max można rozszerzyć o różne opcjonalne moduły sprzętowe i licencje oprogramowania. Te rozszerzenia są specjalnie zaprojektowane, aby dodać dodatkowe możliwości diagnostyczne.

Moduły sprzętowe i akcesoria:

• Ramki kalibracyjne Advanced Driver Assistance Systems (ADAS): Umożliwia kalibrację systemów wspomagania kierowcy pojazdu.
• BTMobile ProS tester Akumulatora: Moduł do przeprowadzania testów Akumulatora, rozruchu i systemu ładowania.
• T-Ninja Box: Moduł do programowania kluczyków samochodowych i wykonywania funkcji immobilizera.
• TC001 kamera termowizyjna: Kamera do wykrywania różnic temperatur w komponentach pojazdu.
• Oscyloskop 4-kanałowy: Phoenix Scope Box umożliwia pomiar i analizę złożonych sygnałów elektrycznych dla dogłębnej diagnostyki błędów.

Moduły oprogramowania i licencje:

• Oprogramowanie do diagnostyki pojazdów Diesla (HD): Aktywuje diagnostyczne oprogramowanie do odczytu ciężkich pojazdów użytkowych.
• Electric Vehicle Diagnostics (EV) software: Voegt diagnostische functies toe voor elektrische en hybride voertuigen.
• FCA Secure Gateway (SGW) licentie: Biedt geautoriseerde toegang tot de beveiligde gateways van voertuigen van Fiat, Chrysler, Alfa Romeo en Jeep.
• Renault Secure Gateway (SGW) licentie: Biedt geautoriseerde toegang tot de beveiligde gateways van voertuigen van Renault, Dacia en RSM.

---

Ondersteunde voertuigmerken:

De Topdon Phoenix Max biedt ondersteuning voor een breed scala aan voertuigmerken, onderverdeeld per regio. Dit omvat dekking voor Europese, Aziatische, Amerikaanse en Chinese automerken.

• Europees: Abarth, Alfa Romeo, Aston Martin, Audi, Bentley, BMW, Bugatti, Citroen, Dacia, DR, Ferrari, Fiat, GAZ, Iveco, IZH, Jaguar, Lamborghini, Lancia, Land Rover, Maserati, Maybach, McLaren, Mercedes-Benz, Mini, Opel, PAZ, Peugeot, Porsche, Renault, Rolls Royce, Rover, Saab, Seat, Skoda, Smart, Sprinter, UAZ, Vauxhall, VAZ, Volkswagen, Volvo, ZAZ.
• Aziatisch: Acura, Ashok Leyland, Changhe Suzuki, Daewoo, Daihatsu, Fuso, Hino, Honda, Hyundai, IKCO, Infiniti, Isuzu, Kia, Lexus, Luxgen, Mahindra, Maruti, Mazda, Mitsubishi, MVM, Nissan, Perodua, Proton, Renault Samsung, Saipa, SsangYong, Subaru, Suzuki, Tata, Toyota, United Pakistan, VinFast.
• Amerikaans: Buick, Cadillac, Chevrolet, Chrysler, Dodge, Ford, General Motors, Holden, Jeep, Lincoln, Tesla.
• Chinees: BAIC, Brilliance, BYD, Changan, Changhe, Chery, Cowin, Dongfeng, Exeed, FAW, Foton, Geely, Gonow, Great Wall Motors, Hafei, Haima, JAC, Jinlong, JMC, Joylong, Karry, Leopaard, Lifan, Maxus, MG, Polarsun, Qoros, Riich, Roewe, SGM, SGMW, Shineray, Soueast, SWM, Trumpchi, Zotye, ZX Samochód.

---

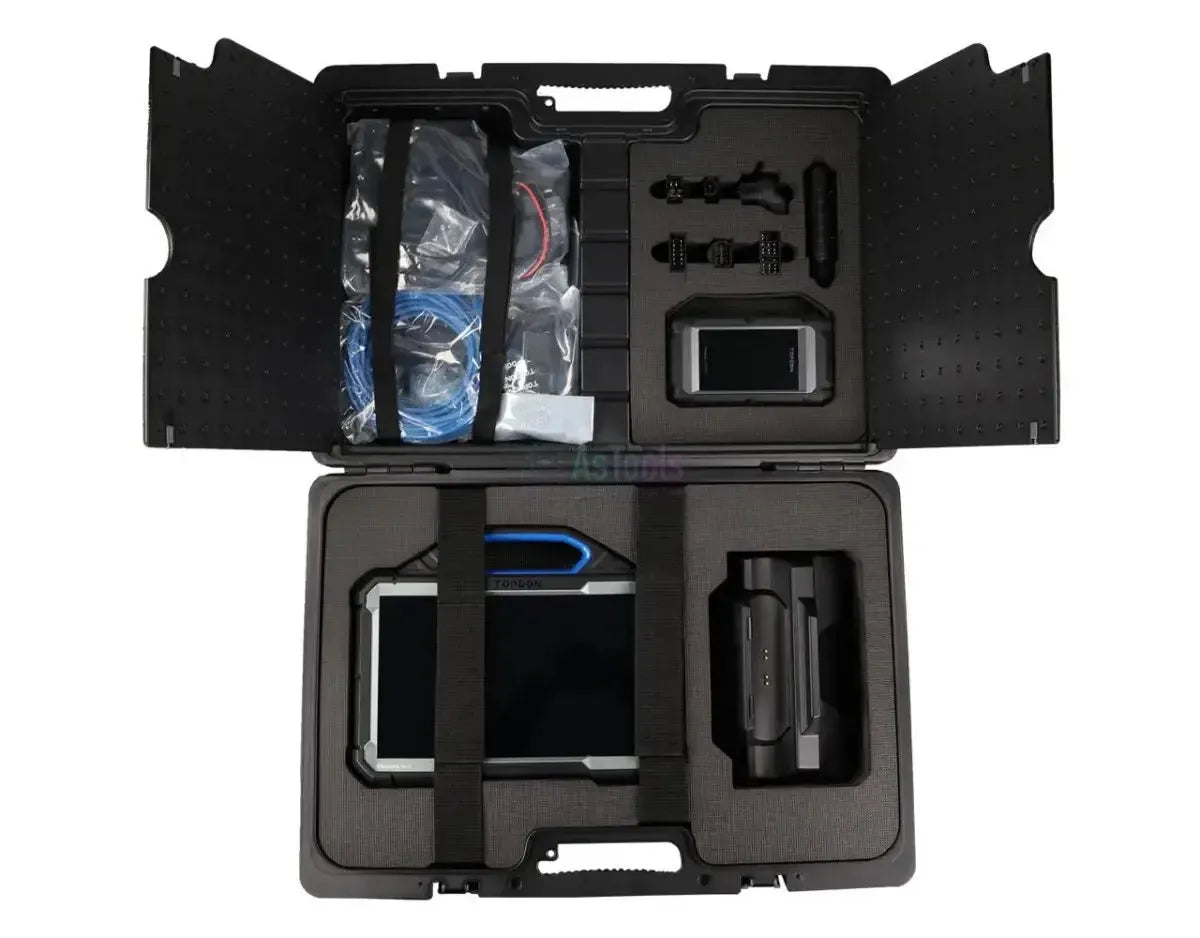

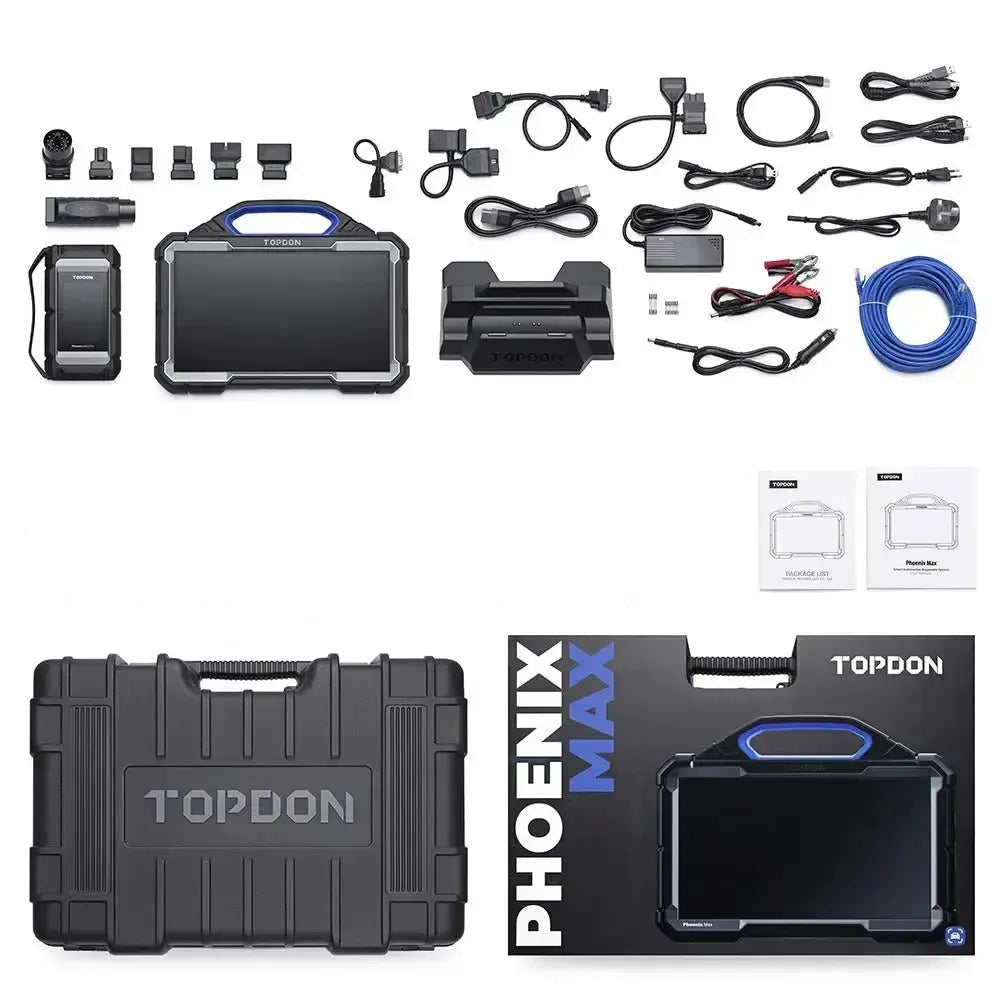

Zawartość opakowania:

• 1x Topdon Phoenix Max uitleesapparaat
• 1x MDCI Pro VCI
• 1x AC-voedingskabel
• 1x Accuklemmenkabel
• 1x BMW F-chassis programmeerkabel
• 1x Ethernet-kabel
• 1x Hoofddiagnosekabel
• 1x Sigarettenaansteker voedingskabel
• 1x Type-A naar Type-B datakabel
• 1x B-20 Adapter
• 1x BZ Adapter
• 1x CR-6 Adapter
• 1x G/V-12 Adapter
• 1x HA-3 Adapter
• 1x NN-14+16 Adapter
• 1x OBD-I Adapter
• 1x TA-17 Adapter
• 1x TA-22 Adapter
• 1x USB do LAN Adapter
• 1x Bezpiecznik (φ5x20mm, 4 sztuki)
• 1x Bezpiecznik (φ6x30mm, 2 sztuki)
• 1x Adapter zasilania
• 1x Instrukcja obsługi
• 1x List z hasłem
• 1x Zawartość opakowania

---

Informacje o licencji:

• W tym 2 lata aktualizacji: Przy zakupie licencja na aktualizacje na 24 miesiące jest wliczona.

Po wygaśnięciu okresu licencji podstawowe funkcje urządzenia pozostają dostępne z ostatnią zainstalowaną wersją oprogramowania. Dostęp do funkcji online i pobieranie nowych aktualizacji oprogramowania wymaga aktywnej licencji.

---

Specyfikacje techniczne:

Specyfikacja	Opis
Marka produktu	Topdon
Model produktu	Phoenix Max
System operacyjny	Android 9.0
Rozmiar ekranu	13,3 cala
Rozdzielczość ekranu	1920 x 1200 pikseli
Procesor	Procesor 8-rdzeniowy, 2.0 GHz
Pamięć RAM	8 GB
Pamięć masowa	256 GB
Łączność	Bluetooth, Wi-Fi
Akumulator	18600 mAh / 7.6V
