Discover similar products: Transformatory
AsTools  |  SKU: A0282

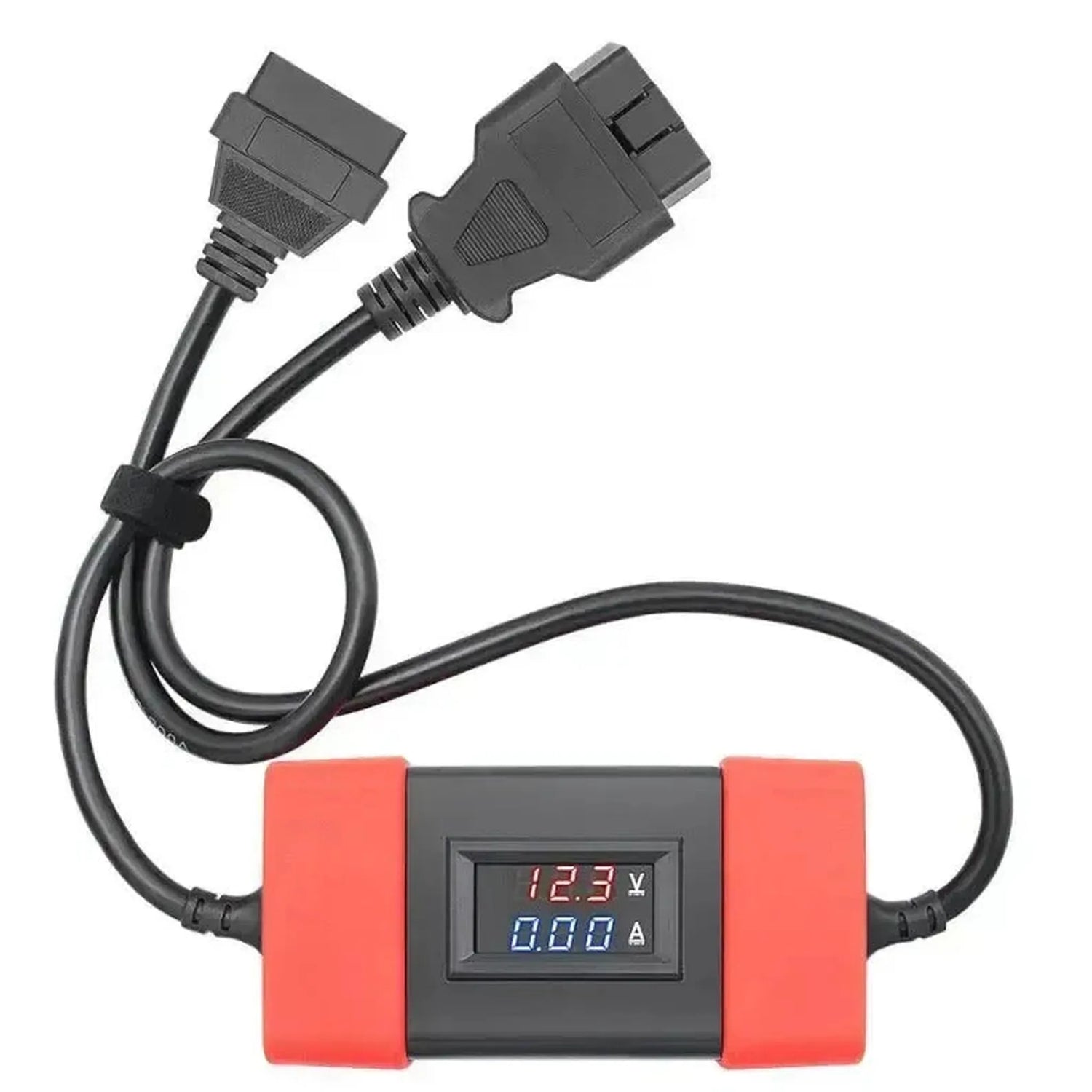

Adapter transformatorowy OBD2 (24V/12V)

€27,95 z VAT
€23,10 bez VAT

Gwarancja bezpośrednio od AsTools

Sami obsługujemy sprawy gwarancyjne szybko i bez pośrednictwa producenta. Dzięki naszemu własnemu magazynowi części zamiennych i wiedzy technicznej możemy Ci zazwyczaj udzielić pomocy od razu. Tylko w wyjątkowych przypadkach wysyłamy produkt do dostawcy.

2 lata gwarancji na wszystkie produkty

Wszystkie nasze produkty są dostarczane z 2-letnią gwarancją fabryczną. Gwarantuje to długotrwałą jakość i serwis.

Łatwy zwrot

Zwrot można łatwo złożyć za pośrednictwem swojego konta. Wyślemy Ci etykietę zwrotną na e-mail. Koszty zwrotu pokrywasz sam.

Profesjonalna obsługa klienta

Nasi eksperci gotowi Ci szybko i fachowo pomóc, zarówno online, jak i w naszym stacjonarnym sklepie. Pytania? Zapraszamy do kontaktu!

Uniwersalny adapter transformatorowy OBD2 (24V/12V) to inline'owy przetwornik napięcia specjalnie zaprojektowany do diagnostyki pojazdów użytkowych o dużej masie. Komponent stanowi bezpieczny mostek sprzętowy między siecią pokładową 24V (taką jak ciężarówki, autobusy i maszyny budowlane) a standardowym sprzętem diagnostycznym 12V. Adapter zmniejsza napięcie zasilania na porcie OBD2 (pin 16) z 24 woltów do stabilnych 12 woltów, nie wpływając na sygnały danych protokołów komunikacyjnych takich jak CAN czy linia K. Zapobiega to strukturalnie uszkodzeniu wrażliwych skanerów 12V i interfejsów przez przepięcia podczas podłączania do sieci pojazdów ciężkich.

Po podłączeniu kabla adaptera do portu diagnostycznego J1962 zintegrowany obwód step-down zaczyna regulować napięcie. Urządzenie dostarcza bezpośrednie sprzężenie zwrotne wizualne poprzez wbudowane wyświetlacze LED cyfrowe, na których aktualne napięcie wyjściowe (na czerwono) i pobór prądu (na niebiesko) są wyświetlane nieprzerwanie i w czasie rzeczywistym. Umożliwia to technikowi diagnostycznemu monitorowanie aktualnego poboru prądu podłączonego urządzenia diagnostycznego i weryfikację, czy dostarczane napięcie zasilania mieści się w bezpiecznych tolerancjach sprzętu. Moduł zewnętrzny wyposażony jest ponadto w solidną obudowę z gumowymi zderzakami ochronnymi chroniącymi wewnętrzną elektronikę przed uszkodzeniami mechanicznymi w przemysłowym środowisku warsztatu.

ZALETY

✔ Aktywnie chroni sprzęt 12V przed przepięciami pochodzącymi z sieci pokładowych 24V.
✔ Wyposażony w podwójne wyświetlacze do bezpośredniej kontroli napięcia i prądu.
✔ Transparentne przejście danych nie wpływa na protokoły komunikacyjne.
✔ Giętka konfiguracja kabla zmniejsza obciążenie mechaniczne złącza pojazdu.

OGRANICZENIA

✕ Konwertuje wyłącznie zasilanie, nie oferuje konwersji protokołu (np. J1939 na OBD2).
✕ Moduł transformatora inline dodaje dodatkową masę i objętość do wiązki kabli.

Zastosowania i funkcjonalności

Kabel adaptera jest przeznaczony dla warsztatów pracujących z mieszanymi flotami pojazdów i oferuje następujące funkcje podstawowe:

  • Redukcja napięcia (Step-down): Konwertuje przychodzące zasilanie 24V z pin 16 złącza pojazdu na bezpieczne wyjście 12V. Umożliwia to użycie standardowego sprzętu diagnostycznego dla samochodów osobowych na ciężarówkach i maszynach ciężkich.
  • Komunikacja pass-through: Pozwala wszystkim liniom danych (takim jak CAN-High, CAN-Low i linia K) przechodzić bezprzeszkodnie i bez zmian. Adapter ingeruje wyłącznie w linię zasilania i masę.
  • Monitorowanie obwodu na żywo: Daje technikowi możliwość weryfikacji podczas procesu diagnostyki, czy port OBD pojazdu dostarcza stabilne zasilanie, co jest kluczowe przy wykrywaniu błędów komunikacji lub problemów z ECU.

Funkcje specjalne i możliwości zaawansowane

Zintegrowany moduł w okablowaniu zawiera dodatkowe komponenty sprzętowe wspierające pewność diagnostyczną:

  • Cyfrowy woltomierz (czerwona dioda LED): Stale mierzy zmniejszone napięcie wyjściowe wysyłane do urządzenia diagnostycznego, dzięki czemu spadki napięcia są bezpośrednio widoczne wizualnie.
  • Cyfrowy amperomierz (niebieska dioda LED): Pokazuje aktualny pobór prądu podłączonego urządzenia diagnostycznego lub interfejsu w amperach. Pomaga w identyfikacji nieoczekiwanego wysokiego poboru prądu z powodu defektu w testerze lub kablu.
  • Zintegrowana ochrona przed wstrząsami: Obudowa transformatora jest wykończona czepkami pochłaniającymi wstrząsy, co chroni wrażliwą elektronikę pomiarową przed upadkami na podłogę warsztatu.

Zawartość opakowania

  • 1x Adapter transformatorowy OBD2 (24V/12V) z wyświetlaczem
💡
Warto wiedzieć: Adapter ten dostosowuje napięcie zasilania, ale nie tłumaczy komunikacji danych. Aby odczytywać ciężarówki, podłączony urządzenie diagnostyczne 12V musi samodzielnie obsługiwać protokoły do zastosowań ciężkich, takie jak J1939 lub J1708. Jeśli tester ich nie obsługuje, pomimo prawidłowego napięcia nie będzie możliwa komunikacja z modułami pojazdu.

Specyfikacja techniczna

Specyfikacja Opis
Kategoria produktu Kable diagnostyczne i adaptery
Funkcja Przetwornik DC step-down (24V na 12V)
Złącze po stronie pojazdu OBD2 / J1962 (16-pin, Male)
Złącze strona sprzętu OBD2 / J1962 (16-pin, Female)
Wyświetlanie napięcia Cyfrowe LED (czerwone)
Wyświetlanie prądu Cyfrowe LED (niebieskie)
Kompatybilność sygnałów danych Pass-through (bezprzeszkodne przejście)
