GoDiag | Przewód rozruchowy

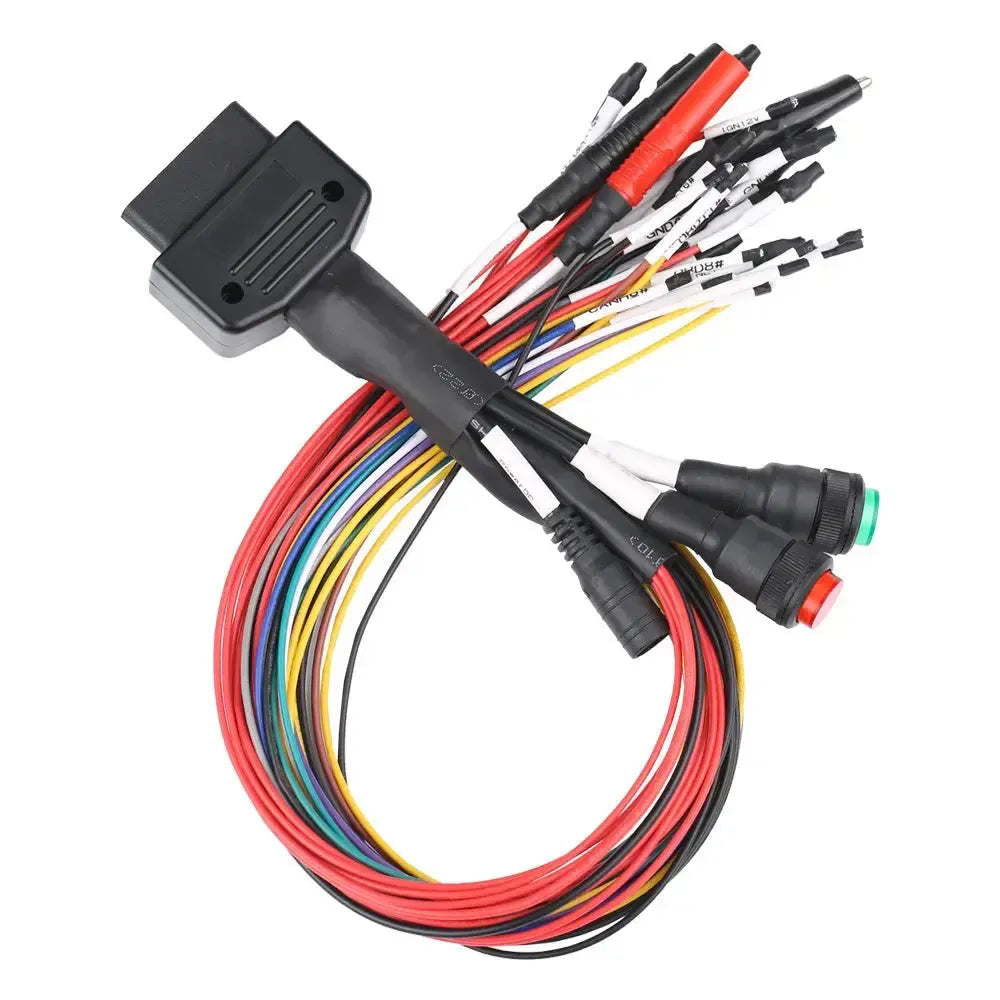

GoDiag Full Protocol OBD2 Jumperkabel to uniwersalny kabel połączeniowy, zaprojektowany do łączenia sprzętu diagnostycznego i programatorów ECU z oddzielnymi modułami pojazdu. Kabel posiada standardowy gniazdo OBD2 żeńskie z jednej strony oraz zestaw kolorowych przewodów z różnymi złączami z drugiej strony do bezpośredniego podłączenia do pinów ECU. System wyposażony jest w wejście zasilania DC do zewnętrznego zasilania modułu.

Ten kabel przeskokowy jest wyposażony w włącznik/wyłącznik zasilania oraz oddzielny przełącznik do aktywacji wbudowanego rezystora CAN-bus 120 Ohm. Umożliwia to testowanie, diagnostykę i programowanie modułów na stanowisku roboczym bez konieczności instalacji ich w pojeździe. Dołączone rezystory mogą być używane do określonych procedur, takich jak aktywacja trybu bootowania w niektórych ECU.

Zastosowanie i funkcjonalność:

Kabel przeskokowy został opracowany dla techników pracujących z ECU i innymi modułami pojazdu poza samochodem.

• Połączenie ECU na stanowisku roboczym: Umożliwia bezpośrednie połączenie między narzędziami do programowania ECU (takimi jak Kess, Ktag, KT-BENCH) a ECU na stanowisku roboczym.
• Zasilanie: Umożliwia podłączenie zewnętrznego zasilacza 12V w celu aktywacji ECU.
• CAN-bus terminacja: Wbudowany przełączalny rezystor 120 Ohm zapewnia stabilną komunikację CAN-bus, gdy moduł nie jest podłączony do pełnej sieci pojazdu.
• Uniwersalne wsparcie protokołów: Dzięki bezpośredniej strukturze pin-out kabel jest kompatybilny z różnymi protokołami komunikacyjnymi, w tym CAN i K-Line.
• Aktywacja trybu boot: Dołączone oddzielne rezystory mogą być użyte do połączenia konkretnych pinów, co jest potrzebne w niektórych procedurach programowania lub naprawy.

Zawartość opakowania:

• 1x GoDiag Full Protocol OBD2 Jumperkabel
• 3x Rezystor

Specyfikacje techniczne:
