Jaltest Przyczepa Tester diagnostyczny

Moduł Jaltest Trailer to wiodąca wielomarkowa i wielosystemowa platforma diagnostyczna, specjalnie opracowana dla złożonej elektroniki Przyczep i naczep. System został zaprojektowany do pełnej diagnostyki komponentów takich jak elektroniczny system hamulcowy (EBS), elektroniczny system zawieszenia pneumatycznego (ECAS) oraz innych jednostek sterujących standardowo obecnych w nowoczesnych Przyczepach. Rozwiązanie składa się z solidnego, bezprzewodowego Jaltest Link VCI w połączeniu z potężnym oprogramowaniem diagnostycznym Jaltest SOFT.

To, co wyróżnia Jaltest, to integracja diagnostyki, informacji technicznych i wsparcia naprawczego w jednej platformie. Technik jest aktywnie wspierany na każdym etapie procesu warsztatowego – od analizy usterki EBS po kalibrację po naprawie – wszystko w ramach jednej intuicyjnej i przyjaznej dla użytkownika interfejsu. Jaltest Trailer jest zatem idealnym partnerem diagnostycznym dla każdego warsztatu specjalizującego się w konserwacji Przyczep.

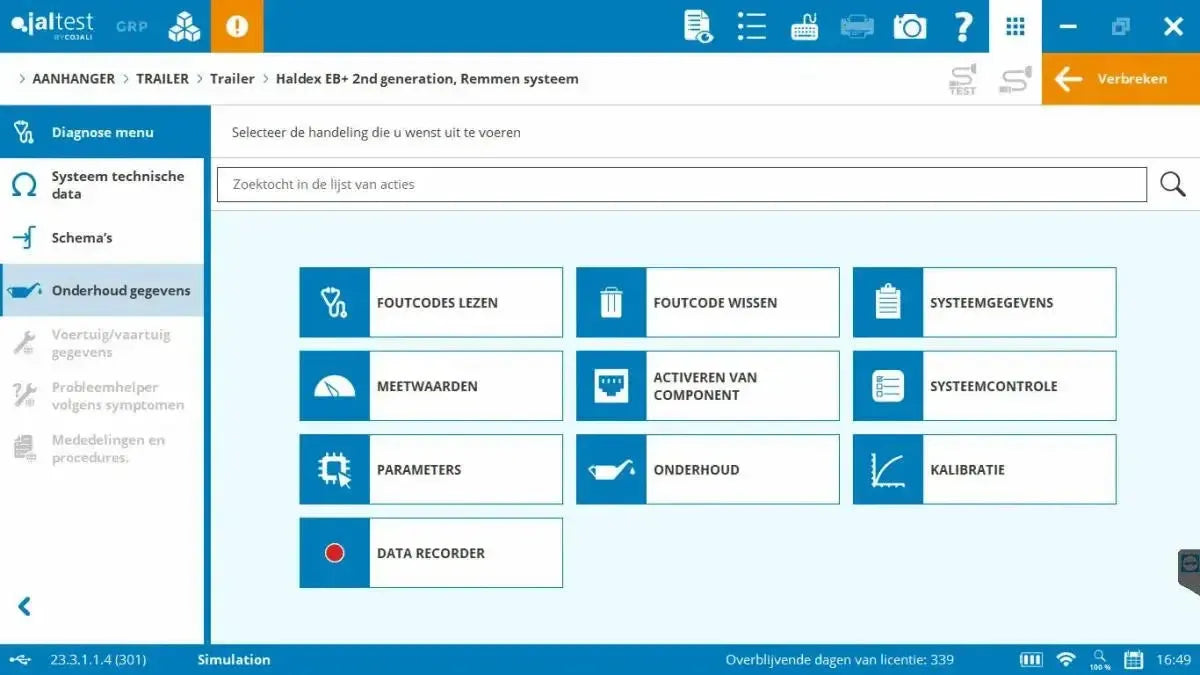

Funkcje diagnostyczne:

Moduł Jaltest Trailer oferuje rozbudowaną, niezależną od marki diagnostykę na poziomie OE dla wszystkich systemów elektronicznych obecnych w nowoczesnych Przyczepach i naczepach. Skupia się na systemach bezpieczeństwa takich jak EBS oraz ECAS, a także na innych modułach sterujących.

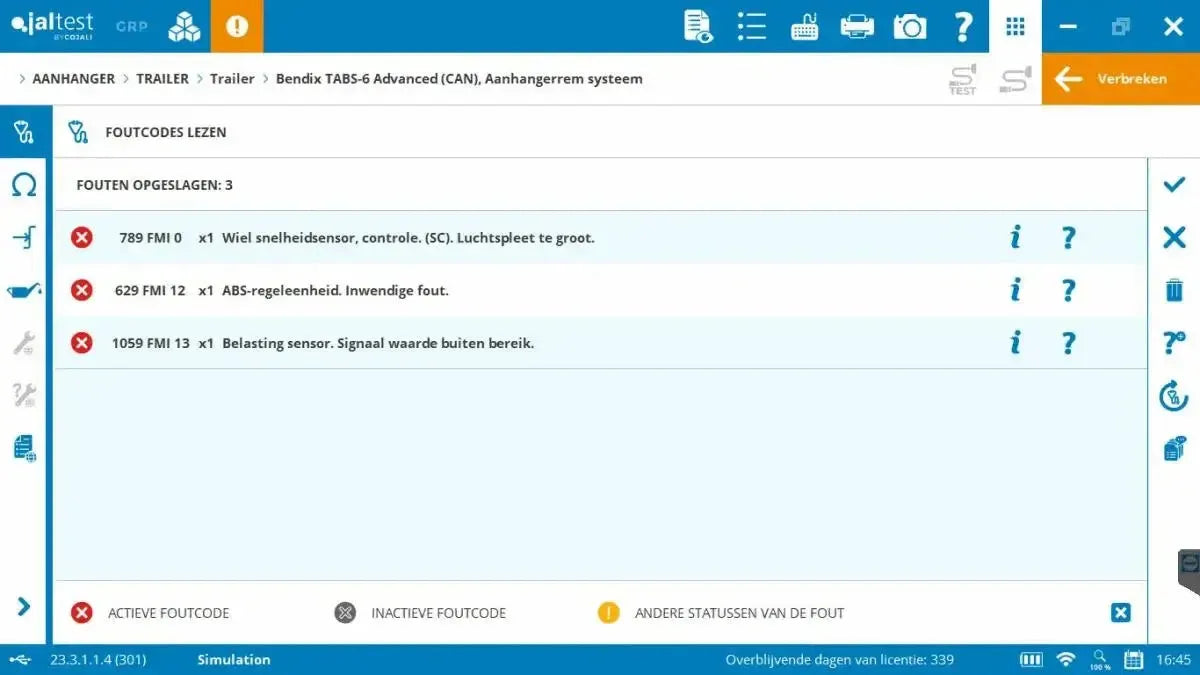

• Odczyt i kasowanie kodów błędów: Wykrywa aktywne, nieaktywne i trwałe kody błędów w systemach takich jak EBS oraz zawieszenie pneumatyczne (ECAS). Kody błędów można bezpośrednio skasować po wykonanej naprawie.
• Monitorowanie danych na żywo: Wyświetla w czasie rzeczywistym wartości czujników i parametry systemu, w tym ciśnienie w miechu powietrznym, ciśnienie hamulca na koło, wskaźniki zużycia oraz prędkości kół. Użytkownicy mogą tworzyć własne listy parametrów wyświetlanych numerycznie lub graficznie.
• Testowanie siłowników: Umożliwia bezpośrednie sterowanie komponentami takimi jak modulatory EBS, rozdzielacze siły hamowania oraz zawory elektromagnetyczne w celu kontroli funkcjonalnej w czasie rzeczywistym.
• Informacje o systemie i ECU: Dostęp do danych identyfikacyjnych modułów sterujących przyczepy, w tym numeru części, numeru seryjnego oraz wersji oprogramowania EBS-ECU

Funkcje konserwacji, serwisu i kalibracji:

Moduł Jaltest Trailer oferuje szeroki i dogłębny zakres procedur konserwacji, serwisu i kalibracji dla przyczep i naczep. Funkcje te są równe – a w wielu przypadkach bardziej rozbudowane niż – możliwości oryginalnego sprzętu dealerskiego. Umożliwiają technikom samodzielne wykonywanie pełnych procesów naprawczych od diagnozy po kontrolę końcową zgodnie ze specyfikacjami OEM.

Serwis elektronicznego systemu hamulcowego (EBS/ABS):

Sedno diagnostyki Przyczepa. Pełne wsparcie dla systemów Wabco, Knorr-Bremse i Haldex:

• Programowanie i wymiana modulatora EBS: Prowadzona procedura wymiany modulatora. Oprogramowanie kopiuje wszystkie parametry ze starej jednostki i zapisuje je do nowej.
• Ustawienia parametrów EBS: Dostosowywanie kluczowych parametrów pojazdu, takich jak:
  • Rozmiar i obwód opon
  • Rozkład obciążenia osi i środek ciężkości
  • Obliczenia hamowania na podstawie wprowadzonych wartości
  • Aktywacja/dezaktywacja funkcji takich jak Roll Stability Support (RSS)
• Kontrole systemu hamulcowego: Wykonywanie testów prowadzonych, w tym:
  • Automatyczna kontrola siłownika hamulca na każde koło
  • Test ciśnienia w cylindrze hamulcowym

• Reset zużycia klocków hamulcowych: Kalibracja czujników zużycia po wymianie klocków hamulcowych.

Serwis elektronicznego zawieszenia pneumatycznego (ECAS):

• Kalibracja wysokości jazdy: Ustawianie i kalibracja:
  • Normalna wysokość jazdy
  • Wysokość podnoszenia i opuszczania
• Kalibracja czujników wysokości: Dokładne ustawienie po wymianie czujnika, bloku zaworów lub ECU.
• Kalibracja obciążenia osi: Kalibracja czujników obciążenia osi dla prawidłowego pomiaru i wyświetlania wagi.

Ogólne funkcje konserwacyjne:

• Reset interwału konserwacji: Jeśli obsługiwane przez ECU, interwał serwisowy może zostać zresetowany po wykonaniu przeglądu.
• Kontrola napięcia systemowego: Kontrola w czasie rzeczywistym napięcia zasilania ECU EBS, kluczowa dla stabilnej pracy i analizy błędów.

Zaawansowana diagnostyka & informacje techniczne:

Siła modułu Jaltest Trailer nie polega tylko na wykrywaniu błędów, ale na bezpośredniej integracji wyspecjalizowanych informacji technicznych w narzędziu diagnostycznym. Dzięki temu platforma działa jako pełnoprawny partner techniczny w zakresie konserwacji i napraw przyczep.

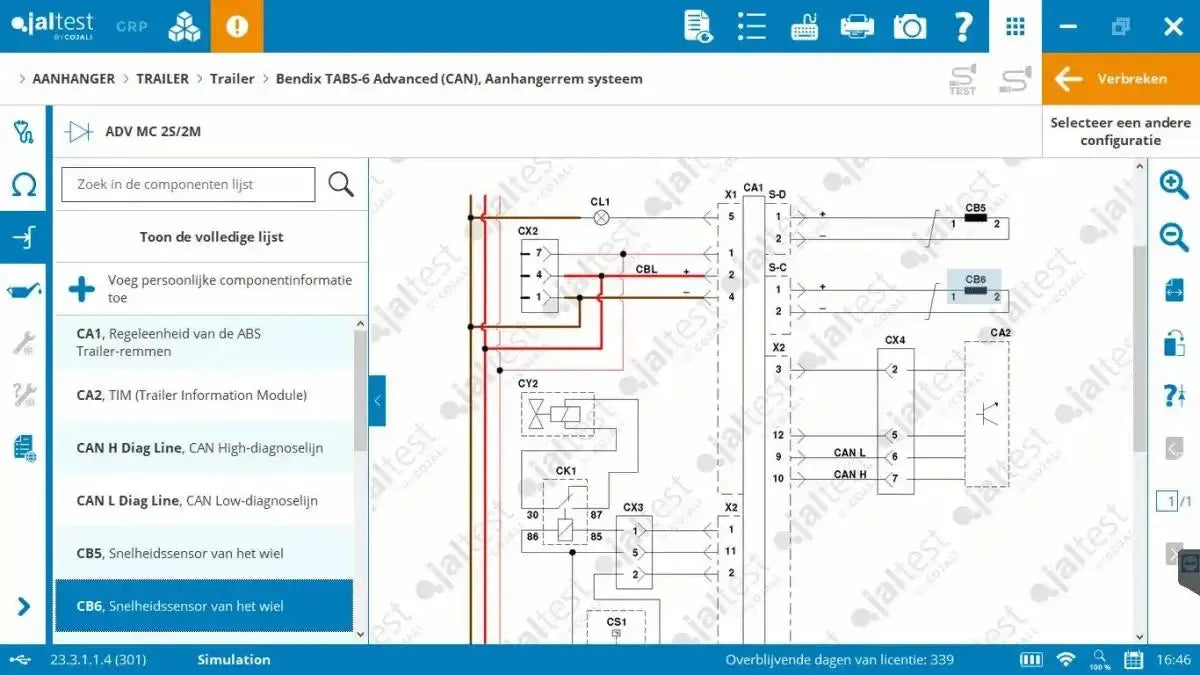

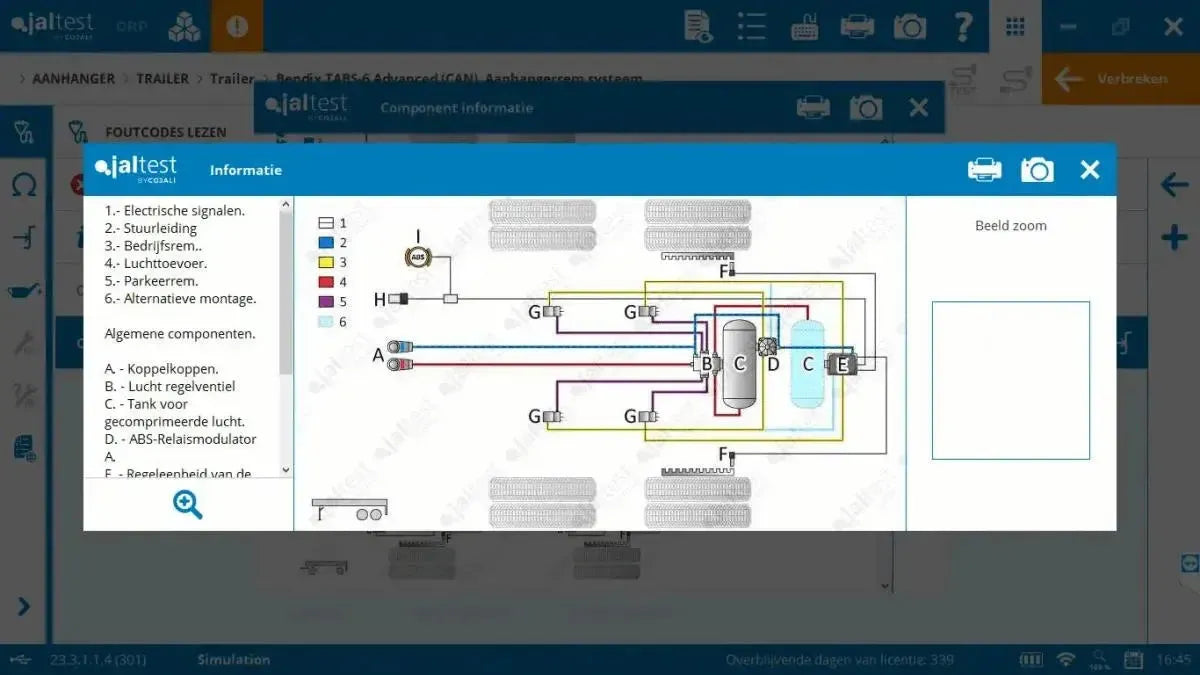

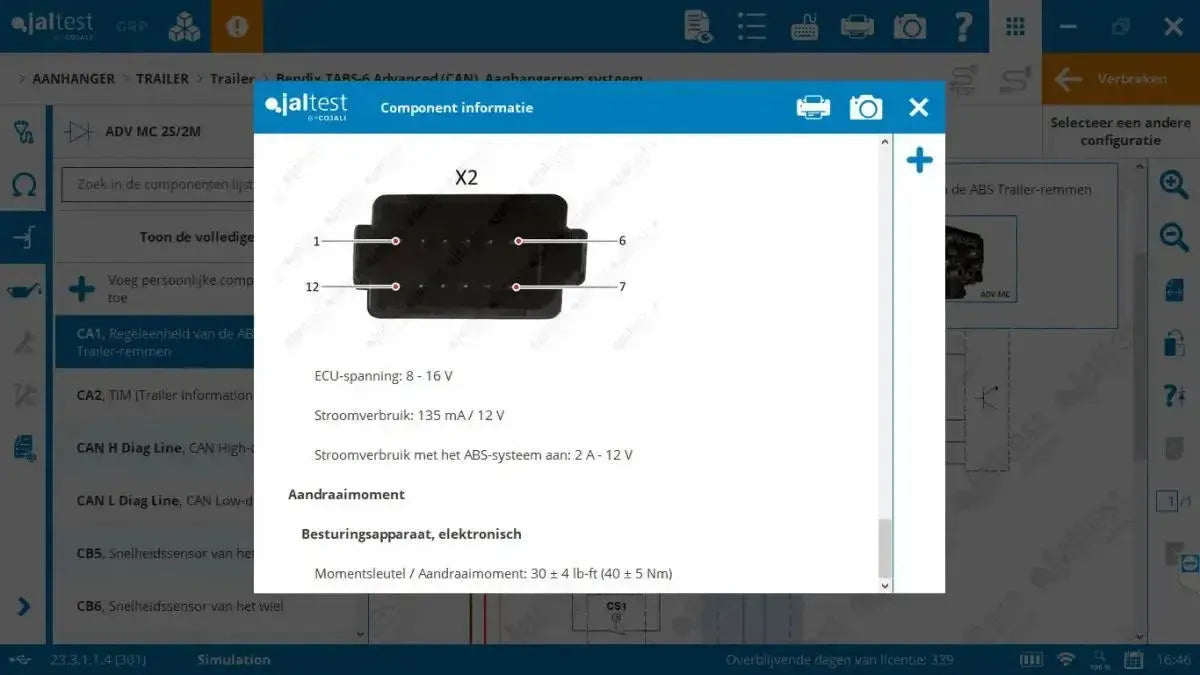

• Interaktywne schematy elektryczne i pneumatyczne: W pełni klikalne i dynamiczne schematy, w których komponenty takie jak czujniki ABS, modulatory EBS, zawory, bezpieczniki oraz okablowanie są bezpośrednio powiązane z:
  • Opis funkcji i działania
  • Procedury testowe i nominalne wartości pomiarowe

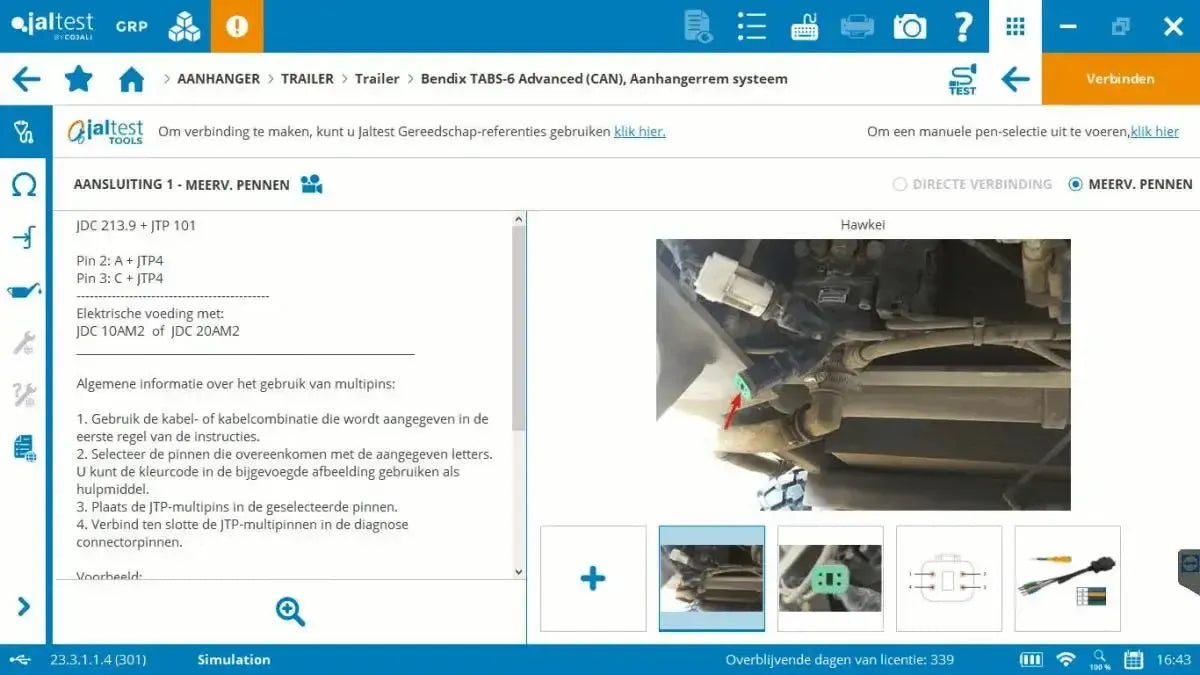

  • Zdjęcia komponentów i opisy lokalizacji
  • Wyprowadzenia pinów złączy

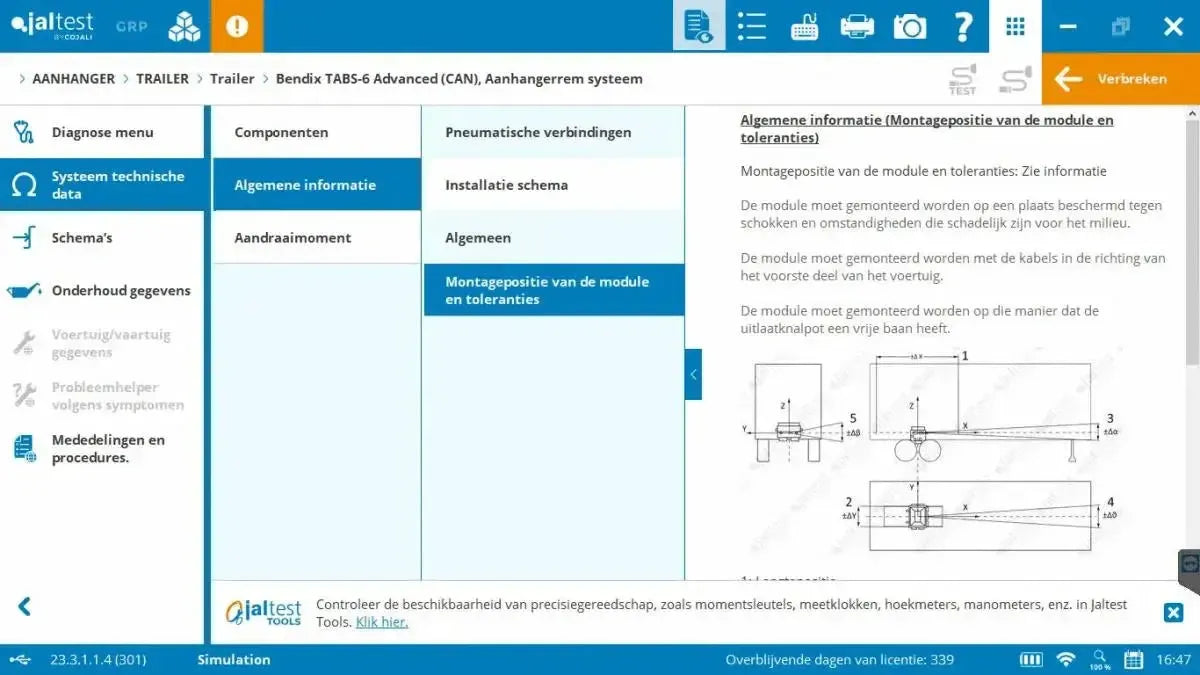

• Dane techniczne systemu: Jaltest oferuje obszerną cyfrową dokumentację dla systemów Przyczepa, w tym:
  • Dane regulacyjne dla systemów hamulcowych i pneumatycznych
  • Specyfikacje pneumatyczne, takie jak nominalne ciśnienia systemowe
  • Dane komponentów, w tym charakterystyki czujników ciśnienia, czujników prędkości oraz modulatorów EBS
• Przewodniki naprawcze według kodu błędu: W przypadku kodu błędu Jaltest generuje krok po kroku instrukcję naprawy, w tym kontrolę okablowania, inspekcję przewodów pneumatycznych, testy komponentów oraz konkretne rozwiązania, dostosowane do konkretnego systemu.
• Diagnostyka oparta na objawach: Nawet bez kodów błędów można zbadać skargi takie jak "hamulce się zaciskają" lub "Przyczepa ciągnie na bok podczas hamowania" za pomocą prowadzonej procedury diagnostycznej z logiczną sekwencją testów.
• Biuletyny techniczne i procedury: Dostęp do biuletynów technicznych wydanych przez Jaltest, skierowanych na biuletyny techniczne, dotyczące częstych problemów oraz zalecenia naprawcze dla systemów Przyczepa.
• Daty konserwacji: Automatycznie generowane specyficzne dla producenta harmonogramy konserwacji, z punktami kontrolnymi, interwałami serwisowymi i listami części.
• Procedury serwisowe: Szczegółowe instrukcje krok po kroku dotyczące wykonywania czynności konserwacyjnych, w tym wymagane komponenty, wartości i ustawienia.

Specjalistyczne moduły oprogramowania i rozszerzenia:

Moduł Jaltest Trailer jest częścią modułowego ekosystemu i może być rozszerzany o specjalistyczne oprogramowanie i sprzęt, co znacznie zwiększa wydajność i zestaw funkcji w warsztacie:

• Jaltest GRP (Garage Resource Planning): W pełni zintegrowany system zarządzania warsztatem i CRM, który pozwala zarządzać klientami i pojazdami, planować zlecenia, generować oferty i faktury oraz synchronizować raporty diagnostyczne ze zleceniami dla kompletnej administracji.
• Jaltest ETM (Electronic Test Module): Zewnętrzny tester umożliwiający indywidualne sterowanie modulatorami EBS lub ABS, jednostkami kontrolnymi przyczepy, czujnikami kół (indukcyjnymi ABS/EBS) oraz czujnikami zużycia: idealny do izolowania i sprawdzania komponentów elektronicznych.
• Jaltest Info Online: Obszerna baza wiedzy technicznej z instrukcjami napraw, schematami okablowania, wyjaśnieniami kodów błędów, biuletynami technicznymi oraz danymi do regulacji systemu, zintegrowana ze środowiskiem diagnostycznym.
• Knorr‑Bremse Diagnostics: (opcjonalnie) Zaawansowana funkcjonalność diagnostyczna dla systemów Knorr‑Bremse EBS, obejmująca wsparcie zarówno dla przyczepy, jak i ciągnika, dostępna jako dodatkowa subskrypcja w oprogramowaniu Jaltest.

Obsługiwane marki pojazdów:

• Przyczepa: Bendix, Carrier, Chereau, Cojali, Dana, Haldex, Knorr-Bremse, Thermo King, Vigia, Wabco

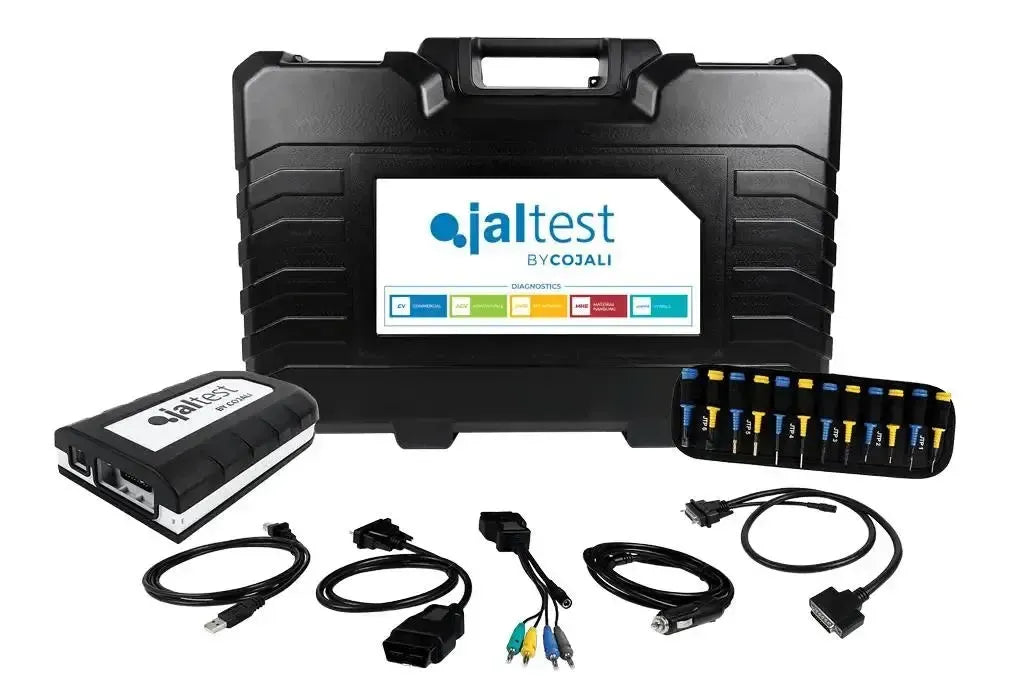

Zawartość opakowania:

• Interfejs Jaltest Link V9
• Adapter Jaltest 15 Pins DB15 - 16 Pins OBD2
• Przedłużacz Jaltest 26 Pins DB26
• Jaltest USB-A - USB-B
• Zestaw multipinów Jaltest
• Walizka do przechowywania Jaltest (Kompaktowa)
• Przedłużacz zapalniczki Jaltest

Informacje o licencji:

Moduł Jaltest Trailer działa na podstawie rocznej licencji oprogramowania, która zapewnia dostęp do wszystkich funkcji diagnostycznych i konserwacyjnych specyficznych dla Przyczepa w platformie Jaltest. Licencja ta obejmuje:

• Trzy duże aktualizacje oprogramowania rocznie, z ulepszonym wsparciem dla systemów EBS, ECAS i innych systemów Przyczepa, w tym nowe funkcje i aktualne informacje techniczne.
• Dostęp do wsparcia technicznego, w tym pomoc przy aktywacjach, analizie błędów, aktualizacjach oprogramowania i konfiguracjach systemu.

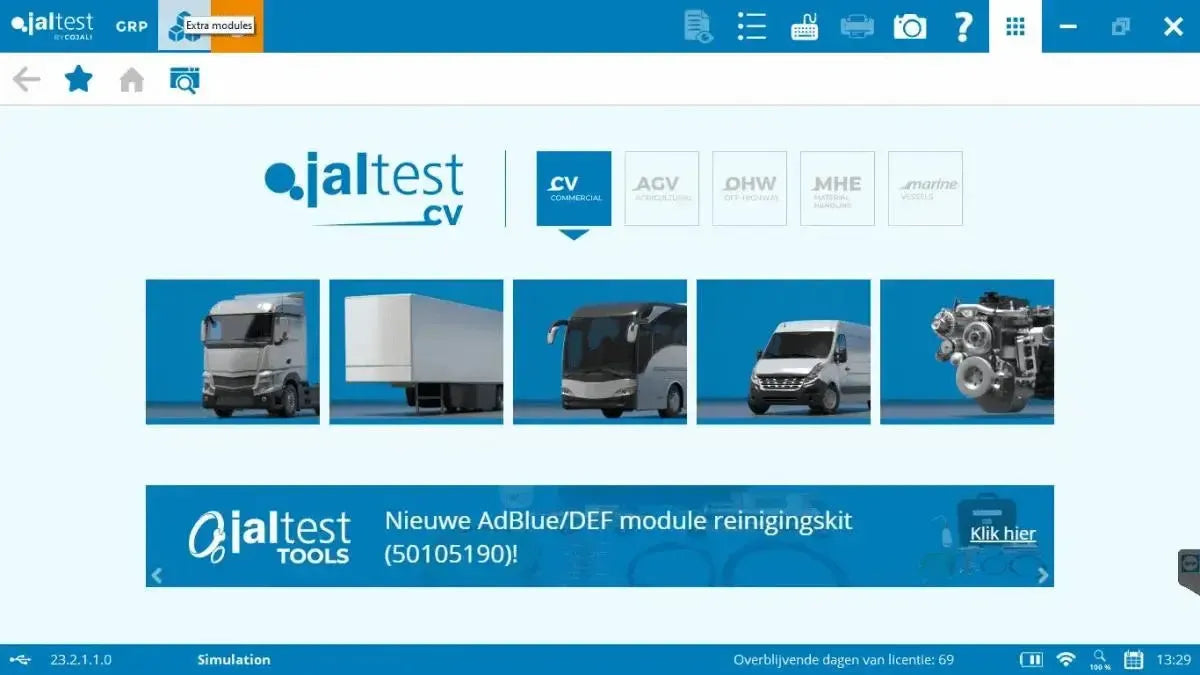

Modułowa budowa:

Oprogramowanie Jaltest jest modułowo rozszerzalne. Oprócz Przyczepa i opleggers można aktywować dodatkowe licencje dla innych kategorii pojazdów, takich jak:

• Pojazdy komercyjne (CV)
• Pojazdy rolnicze (AGV)
• Maszyny Off-Highway (OHW)
• Sprzęt do obsługi materiałów (MHE)
• Zastosowania morskie (Marine)

Specyfikacje techniczne
