OBDSTAR IScan KTM/Husqvarna | Tester diagnostyczny | Motocykl

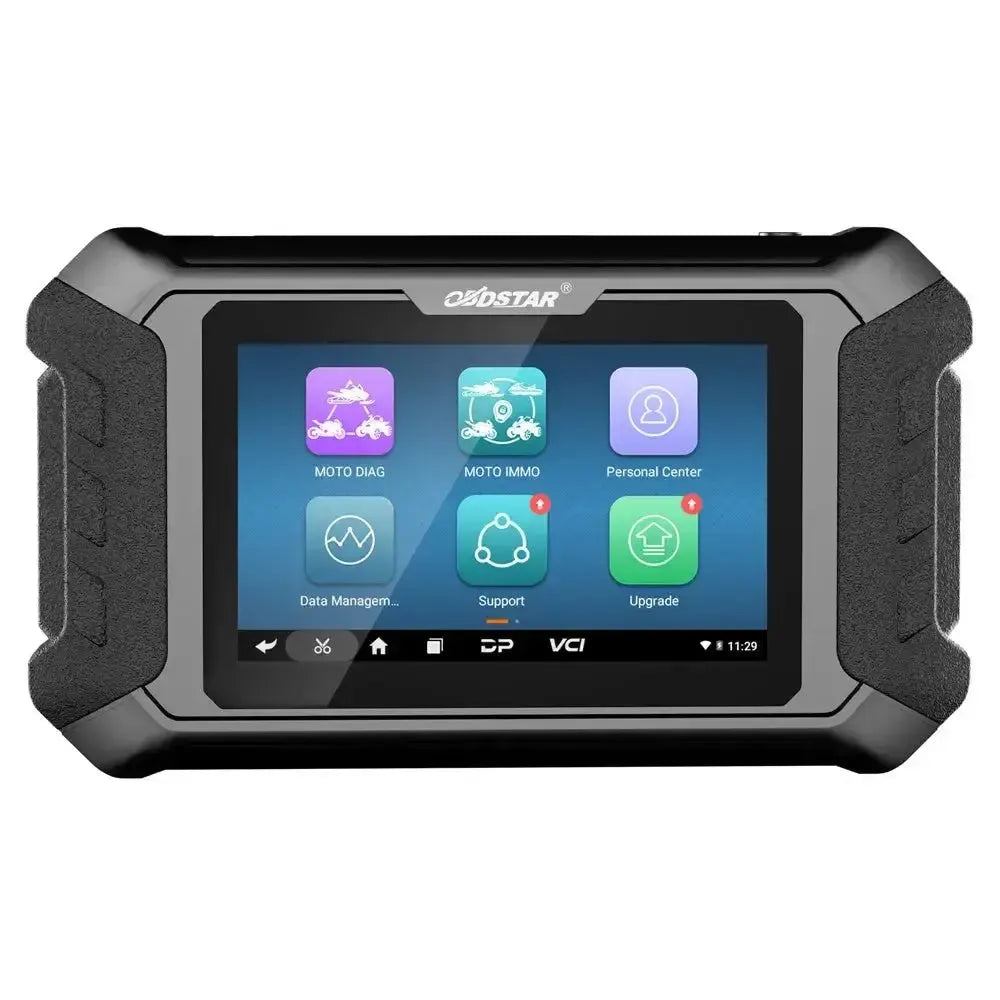

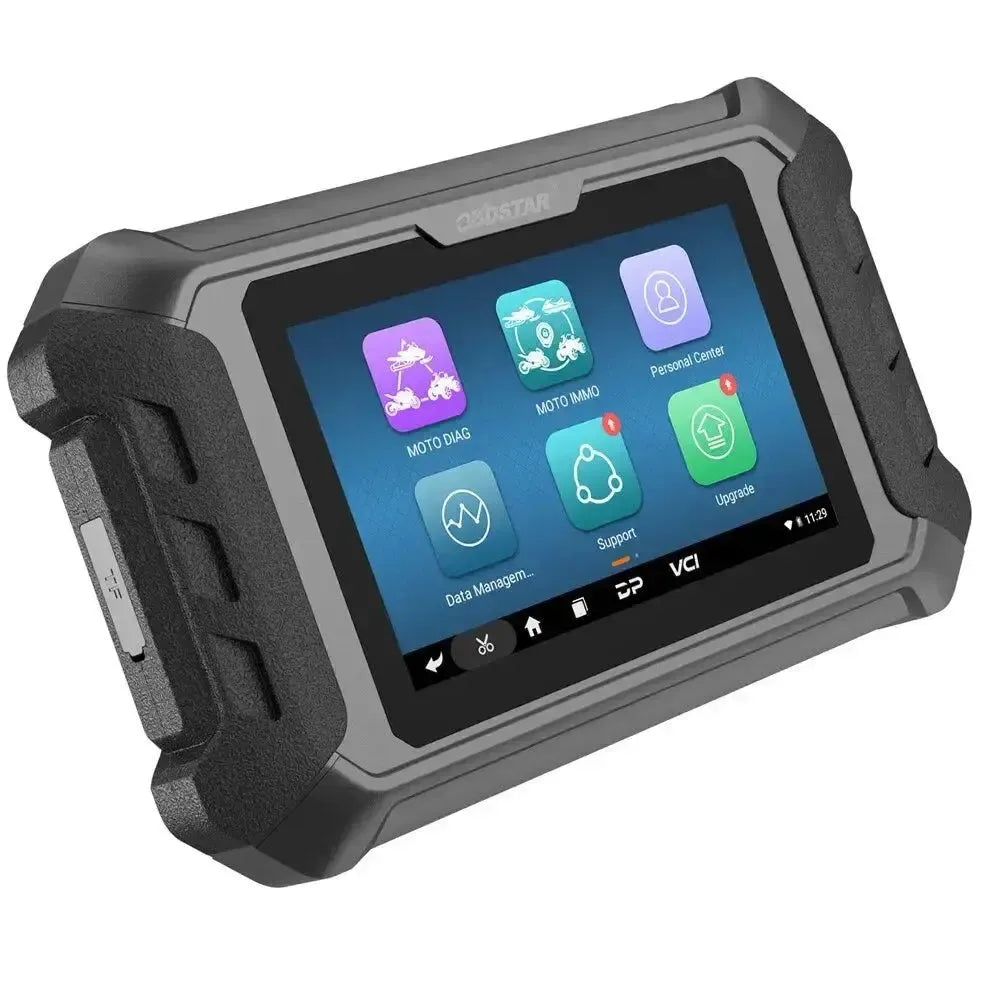

OBDSTAR IScan KTM/Husqvarna to urządzenie do odczytu w formie tabletu, specjalnie zaprojektowane dla motocykli marek KTM i Husqvarna. Urządzenie wyposażone jest w 5.0-calowy ekran dotykowy, procesor RK3128 quad-core i działa na systemie operacyjnym Android 5.1.1. Obsługuje rozbudowane funkcje diagnostyczne, funkcje serwisowe i konserwacyjne oraz jest dostarczane z licencją na 1 rok aktualizacji oprogramowania.

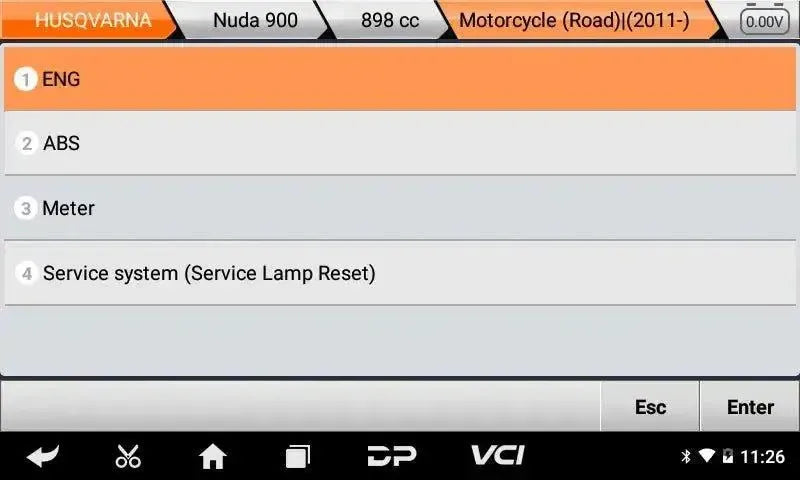

Funkcjonalność IScan KTM/Husqvarna obejmuje odczyt informacji ECU, odczyt i kasowanie kodów błędów, wyświetlanie danych na żywo oraz wykonywanie testów aktuatorów. Dzięki łączności Wi-Fi oprogramowanie może być bezpośrednio aktualizowane na urządzeniu. Wbudowana funkcja pomocy oferuje wsparcie techniczne i dokumentację podczas procesu diagnostycznego.

---

Funkcje diagnostyczne:

Urządzenie obsługuje wszystkie standardowe protokoły diagnostyczne dla motocykli, umożliwiając dostęp do elektronicznych jednostek sterujących (ECU).

• Odczyt i kasowanie kodów błędów: Odczytuje i usuwa kody błędów (DTC) ze wszystkich obecnych systemów motocykla.
• Dane na żywo: Wyświetla dane w czasie rzeczywistym z czujników i komponentów, takie jak obroty, temperatura silnika i wartości czujników.
• Test aktuatora: Umożliwia użytkownikowi bezpośrednie sterowanie komponentami i systemami, takimi jak wentylatory lub zawory, w celu sprawdzenia ich działania.
• Odczyt informacji ECU: Pokazuje specyficzne informacje jednostki sterującej, takie jak wersja oprogramowania i numery części.
• Wyświetlanie danych Freeze frame: Pokazuje migawkę danych pojazdu w momencie zapisania kodu błędu.

---

Funkcje serwisowe i konserwacyjne:

To urządzenie obsługuje więcej niż 50 funkcje serwisowe i konserwacyjne. Dostępne funkcje mogą się różnić w zależności od marki, modelu i rocznika motocykla.

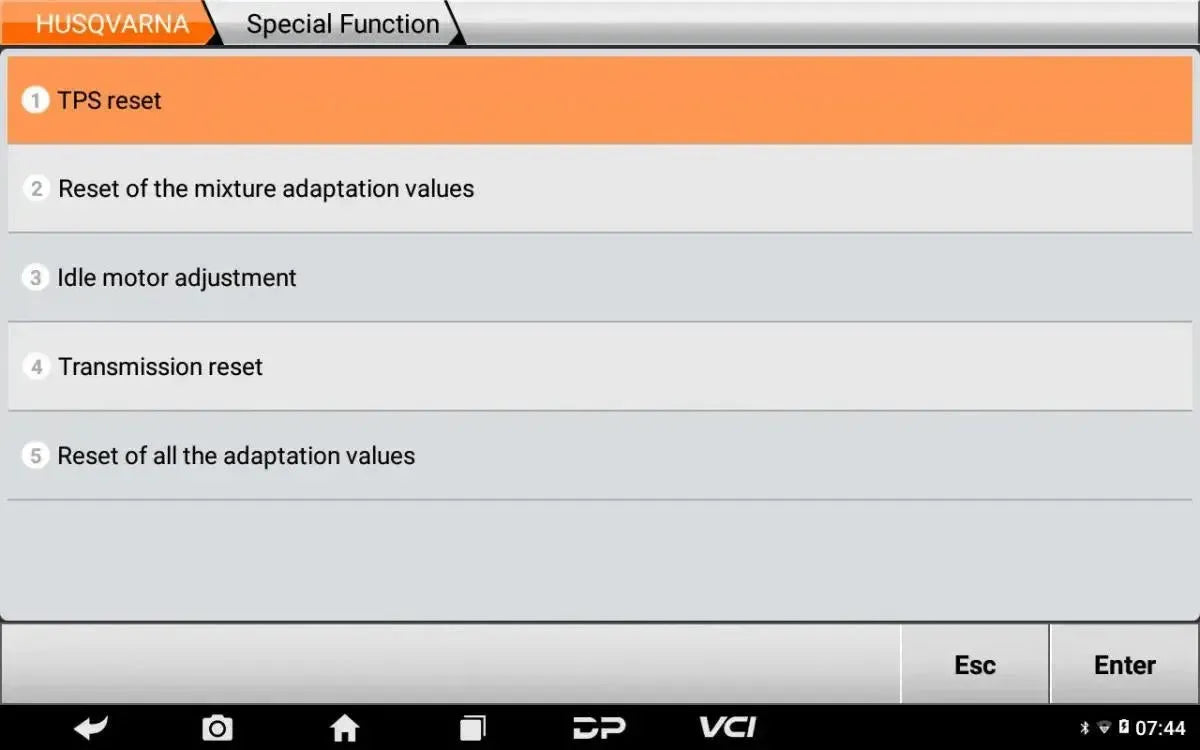

Silnik i układ napędowy:

• Dostosowanie mnożnika CO: Ustawia wartości CO dla cylindrów na biegu jałowym i pod pełnym obciążeniem dla optymalnego spalania.
• Resetowanie adaptacji przepustnicy: Przywraca wartości adaptacji przepustnicy do ustawień fabrycznych.
• Reset czujnika pozycji przepustnicy (TPS): Kalibruje czujnik pozycji przepustnicy po wymianie lub regulacji.
• Regulacja silnika biegu jałowego: Reguluje pozycję silnika biegu jałowego dla prawidłowych obrotów jałowych.
• Reset wszystkich wartości adaptacyjnych: Przywraca wszystkie wartości nauczone przez jednostkę sterującą silnika (ECU).
• Reset parametrów uczących się: Przywraca parametry uczące się systemu zarządzania silnikiem.
• Reset wartości adaptacji mieszanki: Resetuje wartości dostosowania mieszanki paliwowo-powietrznej.
• Regulacja siłownika przepustnicy: Wykonuje podstawowe i awaryjne ustawienia pozycji siłownika przepustnicy.
• Regulacja pozycji czujnika przepustnicy: Kalibruje pozycję czujnika przepustnicy.
• Synchronizacja ECM - immobilizera: Synchronizuje jednostkę sterującą silnika (ECM) z immobilizerem.
• Reset transmisji: Przywraca ustawienia sterowania transmisją.
• Inicjalizacja czujnika biegów: Inicjalizuje czujnik wykrywający załączony bieg.
• Kalibracja wartości referencyjnej osi zmiany biegów: Ponownie uczy wartości referencyjnych osi zmiany biegów.
• Aktywacja/dezaktywacja quickshiftera: Włącza lub wyłącza funkcję quickshifter.
• Ustaw tryb launch control: Konfiguruje ustawienia launch control.
• Regulacja zaworu wydechowego: Kalibruje pozycję zaworu wydechowego.
• Reset licznika godzin: Resetuje godziny pracy silnika.

Podwozie, zawieszenie i hamulce:

• Kodowanie ABS: Koduje lub dostosowuje ustawienia systemu przeciwblokującego (ABS).
• Aktywacja/dezaktywacja zawieszenia elektronicznego: Włącza lub wyłącza zawieszenie elektroniczne.
• Kalibracja offsetu czujnika uderzeń: Kalibruje offset czujnika uderzeń tylnego zawieszenia.
• Dostosuj offset po obniżeniu: Ustawia offset zawieszenia po obniżeniu motocykla.
• Kalibracja oczekiwanego kąta nachylenia: Kalibruje czujniki do pomiaru kąta nachylenia.

Nadwozie i elektronika:

• Resetowanie interwału serwisowego: Odczytuje i ustawia interwał serwisowy lub pozostały dystans do następnego przeglądu.
• Zapisywanie VIN: Zapisuje lub modyfikuje numer identyfikacyjny pojazdu (VIN) w jednostce sterującej.
• Ustawienia panelu instrumentów: Dostosowuje funkcje takie jak język, czas, data, kontrast wyświetlacza i jednostki miary.
• Konfiguracja oświetlenia: Włącza lub wyłącza funkcje takie jak światła do jazdy dziennej (DRL), oświetlenie zakrętów oraz automatyczne wyłączanie kierunkowskazów.
• Dostosowanie intensywności oświetlenia: Ustawia intensywność światła kierunkowskazów.
• Konfiguracja sygnału awaryjnego zatrzymania (ESS): Ustawia Emergency Stop Signal, który powoduje miganie świateł hamowania podczas awaryjnego zatrzymania.
• Konfiguracja ogrzewania uchwytów i siodełka: Aktywuje lub dezaktywuje ogrzewanie uchwytów i siodełka.
• Konfiguracja łączności: Konfiguruje moduł łączności, Bluetooth oraz sparowane urządzenia.

System kontroli ciśnienia w oponach (TPMS):

• Zarządzanie systemem TPMS: Wykonuje konfiguracje i dostosowania systemu kontroli ciśnienia w oponach.
• Aktywacja/dezaktywacja czujników ciśnienia w oponach: Włącza lub wyłącza czujniki ciśnienia w oponach w systemie.
• Uczenie czujnika aktywacji LF: Uczy niskoczęstotliwościowe czujniki aktywacji systemu TPMS.

Ogólne resetowanie i kalibracje:

• Resetowanie jednostki sterującej: Wykonuje reset różnych elektronicznych jednostek sterujących.
• Ponowne uczenie wartości czujników: Uruchamia procedurę ponownego uczenia wartości czujników po wymianie lub naprawie.
• Wykonaj kalibrację fabryczną: Przywraca określone komponenty do ich kalibracji fabrycznej.

---

Specjalne funkcje i możliwości:

Urządzenie posiada różne dodatkowe funkcje wspierające proces diagnostyczny.

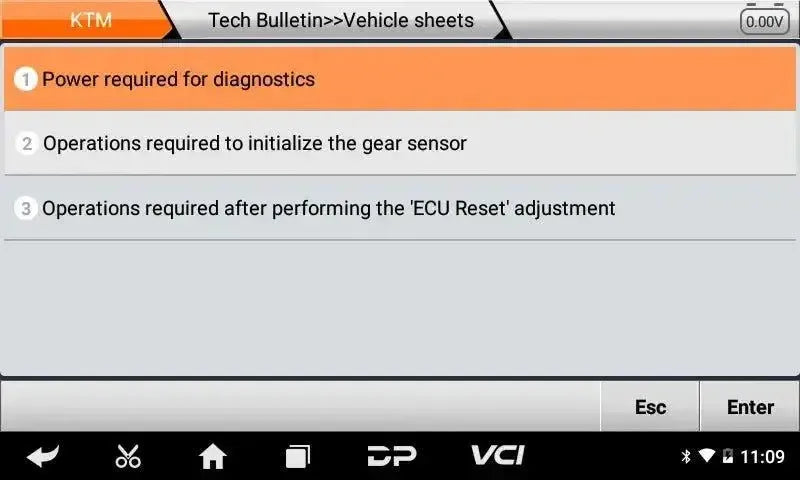

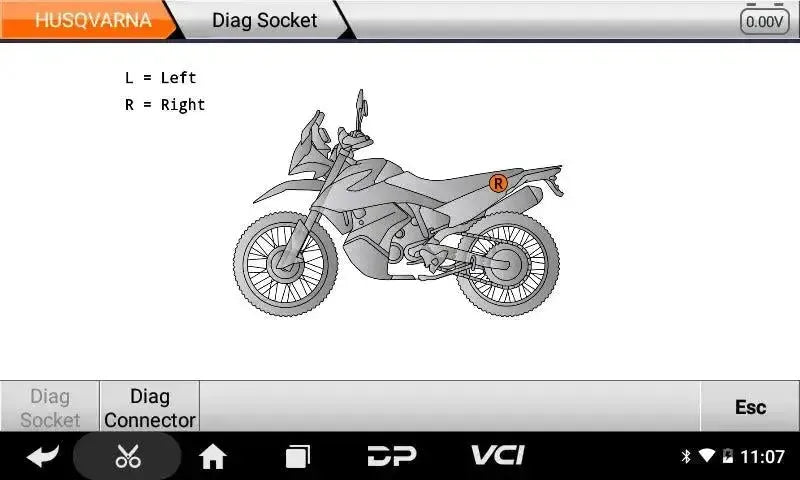

• Wbudowana funkcja pomocy: Zapewnia dokumentację techniczną, przewodniki po kodach usterek i inne istotne informacje bezpośrednio na urządzeniu.
• Aktualizacje oprogramowania przez Wi-Fi: Oprogramowanie i baza danych pojazdów mogą być aktualizowane bezpośrednio przez połączenie Wi-Fi.

---

Opcjonalne moduły rozszerzeń:

Funkcjonalność tego systemu diagnostycznego można rozszerzyć o poniższe opcjonalne moduły sprzętowe. Te akcesoria zostały specjalnie zaprojektowane do kompatybilności z urządzeniem diagnostycznym.

Moduły sprzętowe i akcesoria:

• M002A kabel uziemiający: Kabel służący do zapewnienia prawidłowego uziemienia (GND) podczas procedur diagnostycznych.
• M003A wielofunkcyjny kabel przeskokowy: Kabel przeskokowy używany do łączenia określonych pinów do różnych zastosowań diagnostycznych.
• N004 przejściówka: Kabel adapterowy umożliwiający połączenie z motocyklami marek takich jak Aprilia, Ducati, Honda, KTM, Piaggio, Vespa i Yamaha.

---

Obsługiwane marki pojazdów:

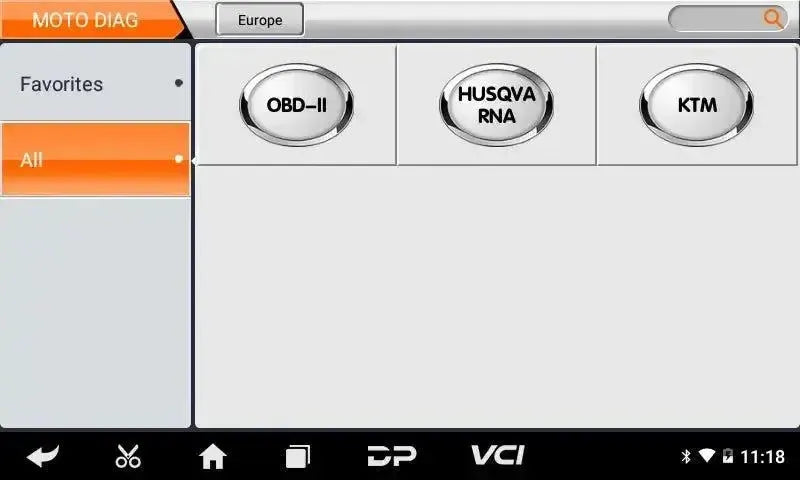

To urządzenie diagnostyczne zostało specjalnie opracowane dla marek motocykli KTM i Husqvarna.

• Europejskie: Husqvarna, KTM

---

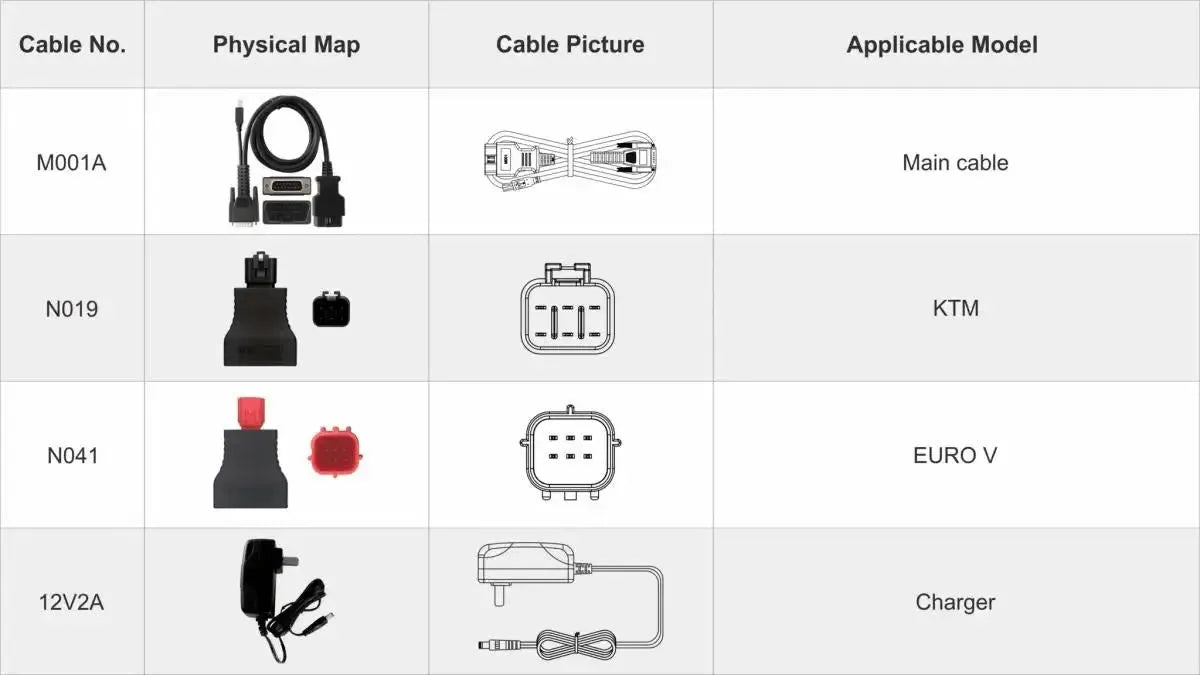

Zawartość opakowania:

• 1x OBDSTAR IScan KTM/Husqvarna urządzenie diagnostyczne
• 1x 12V2A Ładowarka
• 1x M001A Kabel główny
• 1x N019 KTM 6-pinowa przejściówka
• 1x N041 EURO V 6-pinowa przejściówka

---

Informacje o licencji:

• W tym 1 rok aktualizacji: Przy zakupie licencja na aktualizacje na 12 miesięcy jest wliczona.

Po wygaśnięciu licencji urządzenie diagnostyczne będzie działać na podstawie ostatnio zainstalowanej wersji oprogramowania. Funkcje online oraz możliwość instalacji nowych aktualizacji oprogramowania zostaną wyłączone do czasu przedłużenia licencji.

---

Specyfikacje techniczne:

Specyfikacja	Opis
Marka produktu	OBDSTAR
Model produktu	IScan KTM/Husqvarna
System operacyjny	Android 5.1.1
Rozmiar ekranu	5.0 cala
Rozdzielczość ekranu	800 x 480 pikseli
Procesor	RK3128 quad-core ARM cortex A7
Pamięć masowa	Obsługa karty Micro SD (TF) 32GB
Łączność	Wi-Fi, USB
Akumulator	2600 mAh oplaadbare lithium-polymeerakumulator
