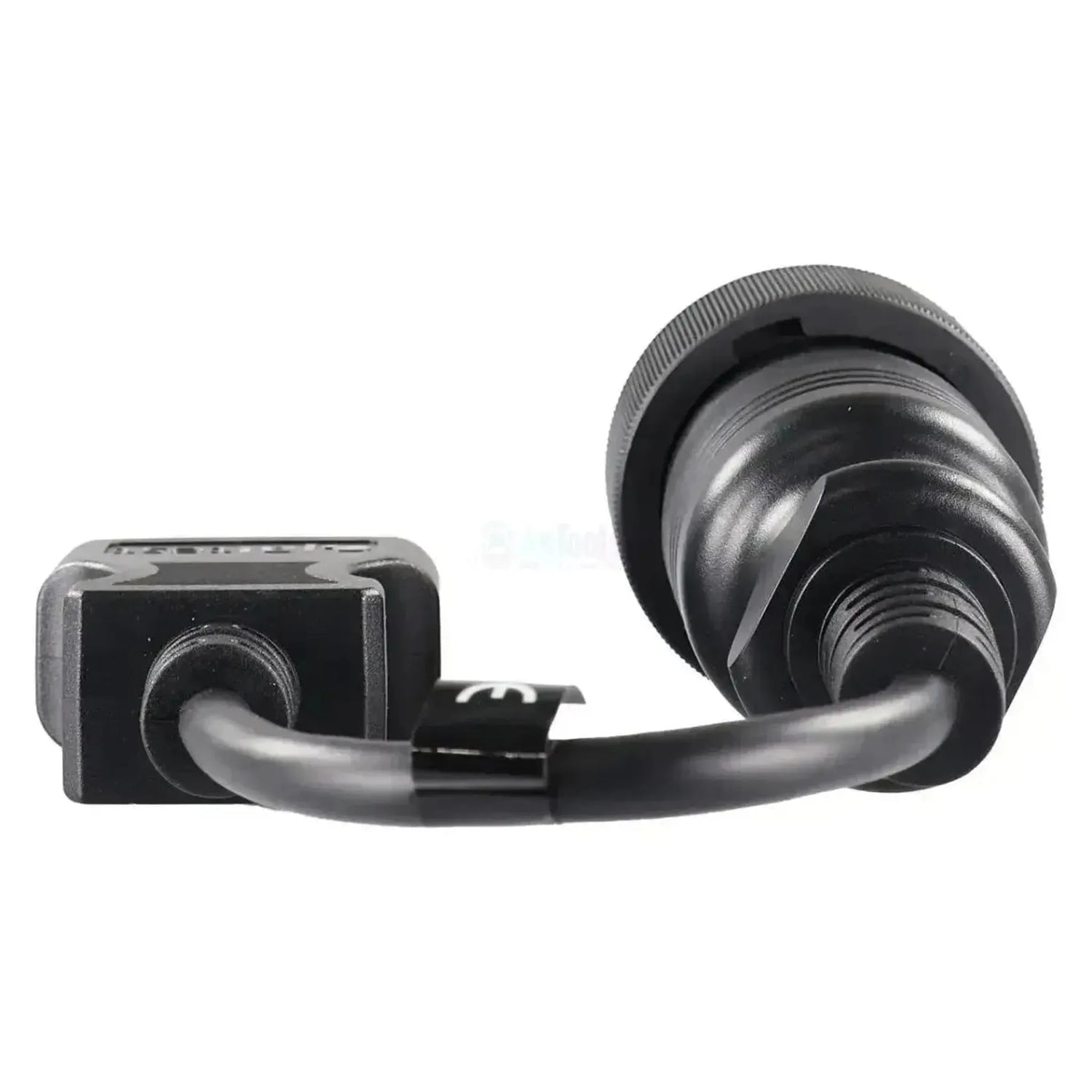

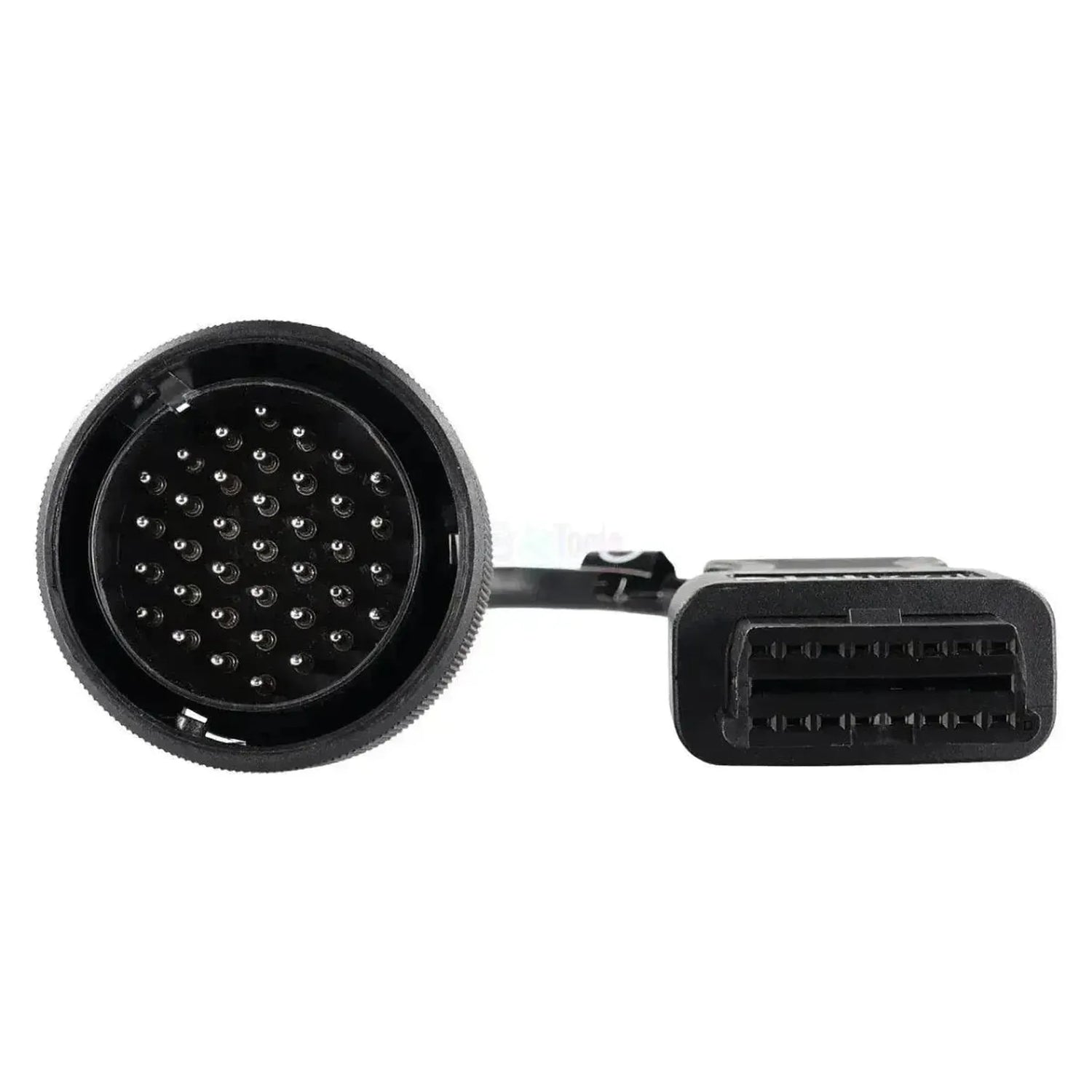

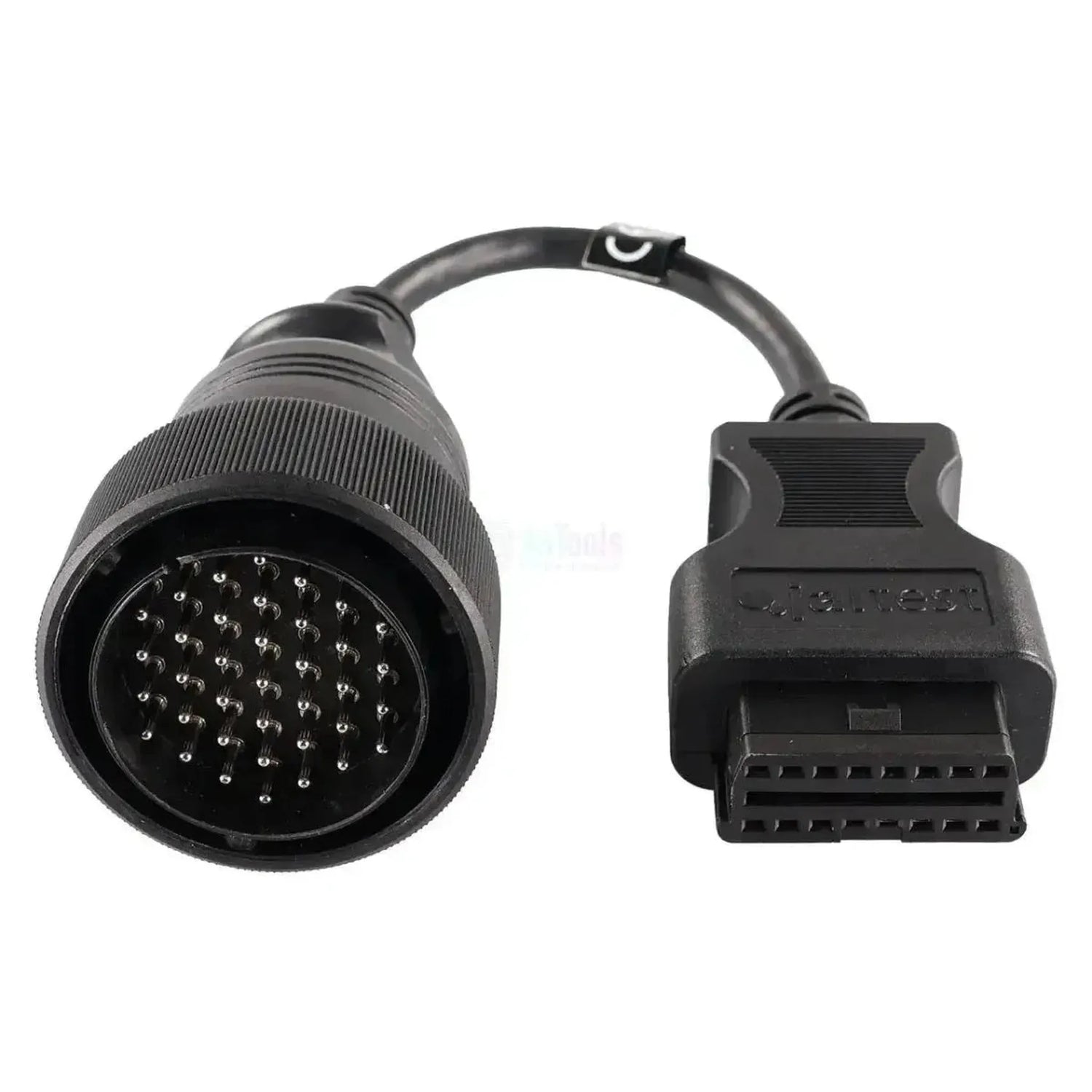

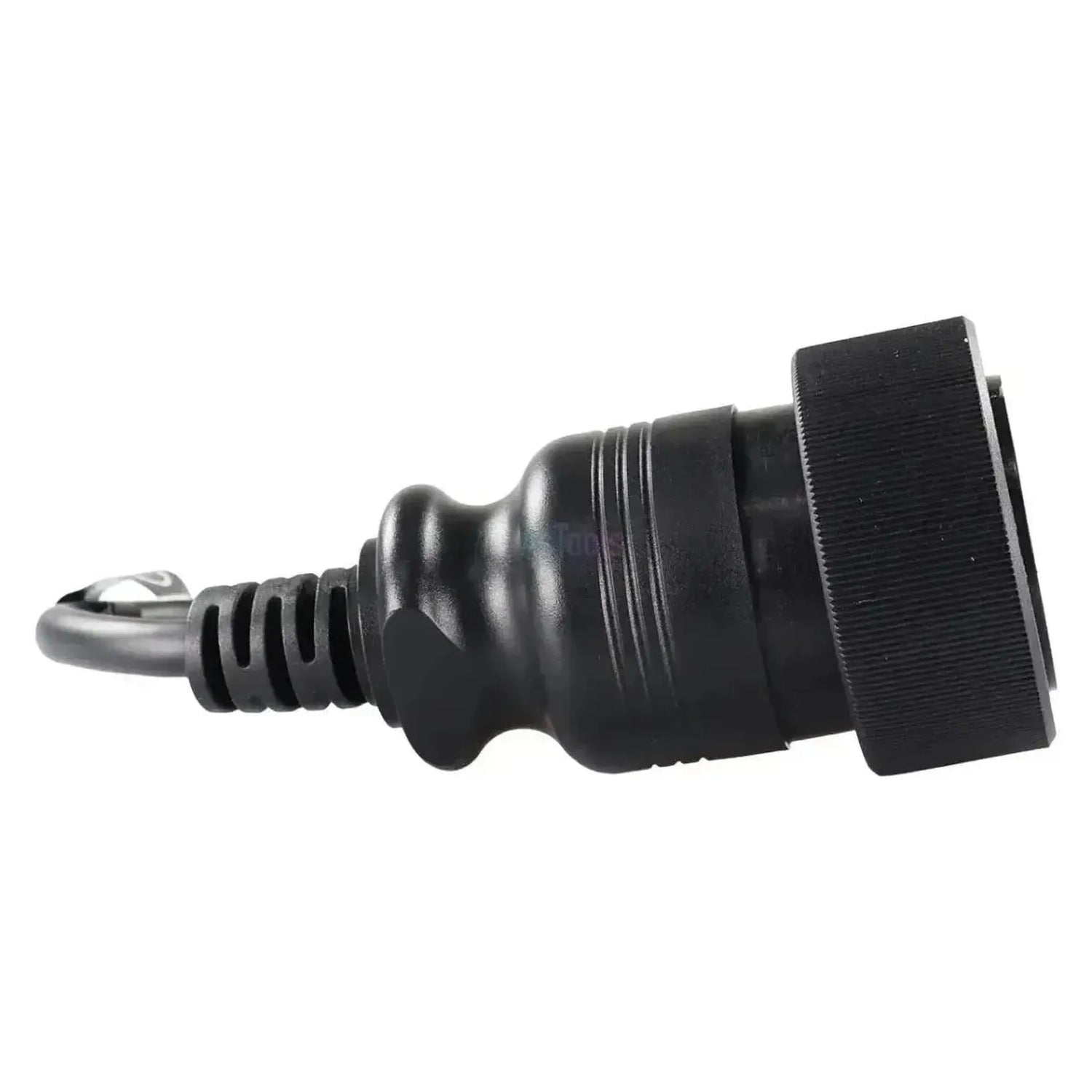

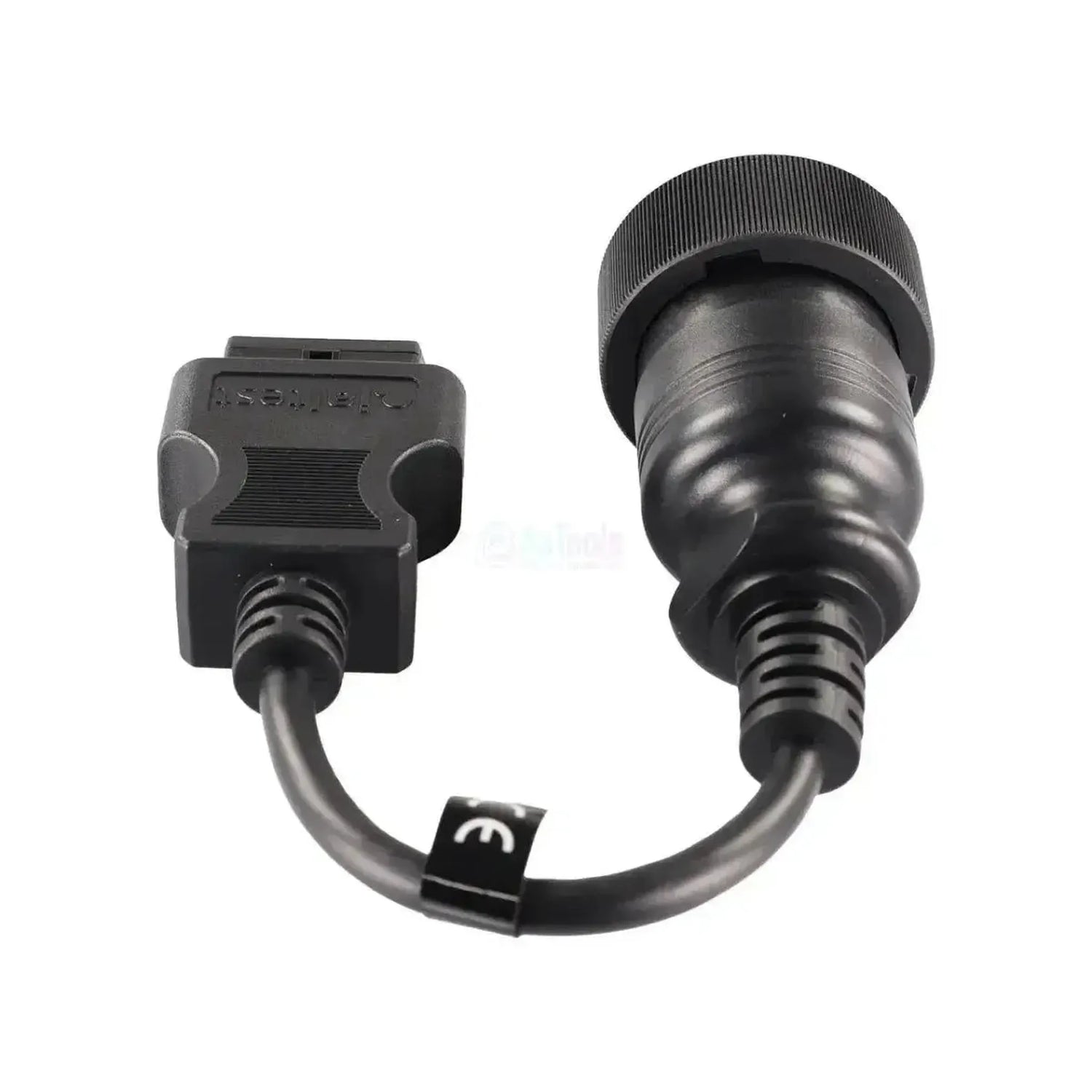

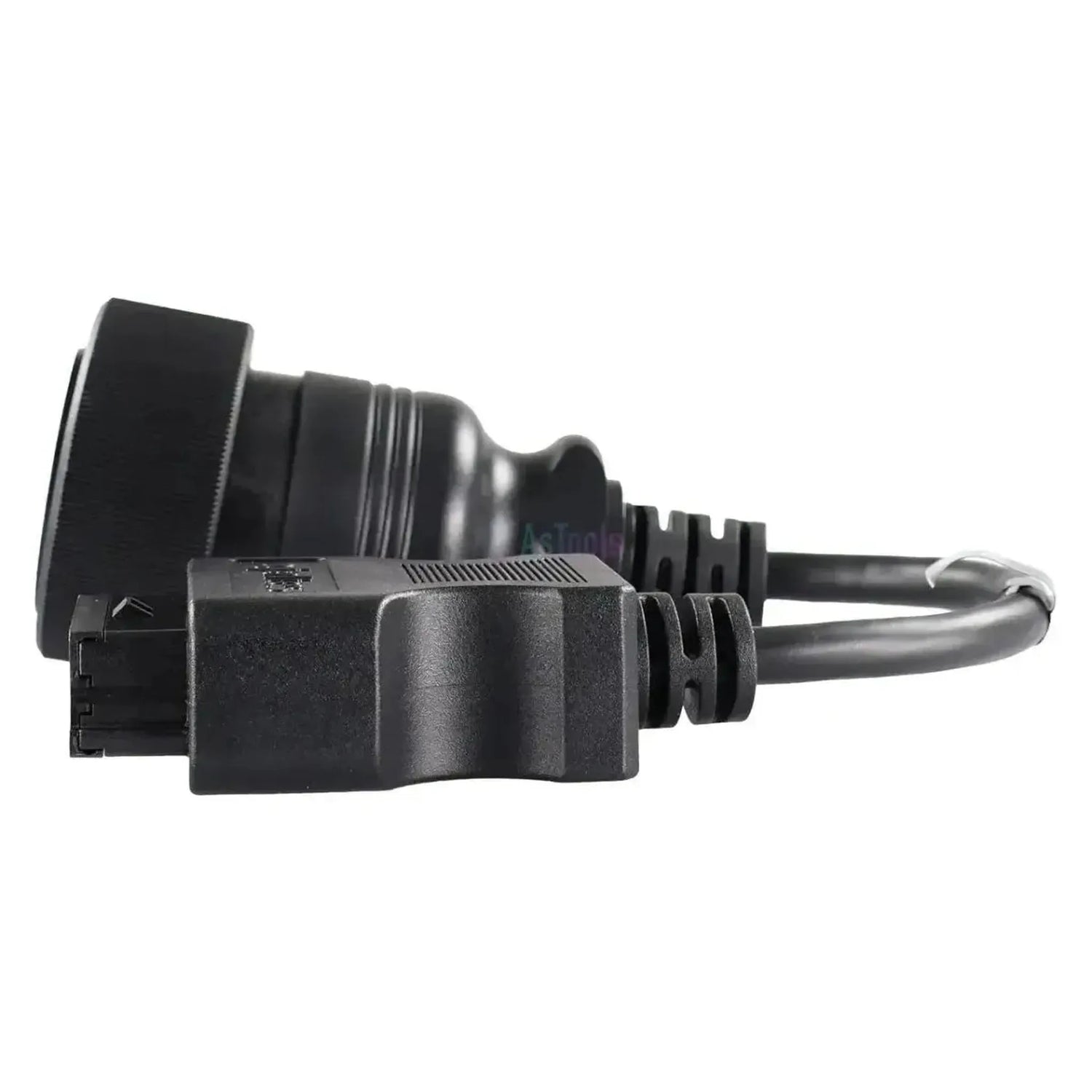

Jaltest (JDC210A) | Kabel przejściowy MAN 37-pin OBD1 - 16-pin OBD2 | Pojazdy ciężarowe i robocze

Zastosowania i funkcjonalności

Za pośrednictwem tego połączenia uzyskuje się dostęp za pomocą oprogramowania Jaltest jednostki kontrolne ciężarówki. W przeciwieństwie do późniejszych serii TG jednostki tutaj niedostępne poprzez komputera głównego połączone, więc wybiera Państwo je w oprogramowaniu pojedynczo. Poniższe jednostki pochodzą z zakresu MAN czterocylindrowych silników serii 90 i 2000.

Jednostek sterujących, do których można uzyskać dostęp

• EDC M7 i EDC MS5: Elektroniczna regulacja silnika z pompą wtryskową w linii.
• ABS Ci12, ABS Gamma 2E/2M, ABS KB3A i ABS/ASR C: Systemy przeciwblokujące z tego okresu.
• EST-32 i EST-42, retarder: Regulacja hamulca pomocniczego.
• ECAS 4x2 A, 4x2 N, 4x2-6x2, 6x2 i ECAS-ESAC 6x2: Elektronicznie regulowana zawieszenie pneumatyczne w różnych konfiguracjach osi.
• RAS EC1, sterowanie oś tylną: Regulacja osi tylnej ze wspomaganiem kierowniczym.
• ATC, automatyczna regulacja klimatyzacji: Regulacja ogrzewania i klimatyzacji.

Co można robić

• Odczyt i kasowanie kodów usterek: Odczyt pamięci błędów jednostki sterującej z opisem wykrytej awarii.
• Wyświetlanie wartości pomiarowych: Aktualne wartości czujników podłączonych do sterownika, w postaci liczb i wykresu.
• Sterowanie komponentami: Aktywacja poszczególnych części w celu ustalenia, czy usterka dotyczy samego komponentu czy okablowania.
• Ustawianie parametrów: Zapisywanie konfiguracji i ustawień w urządzeniu sterującym.
• Wykonywanie kalibracji: W przypadku systemów, dla których Jaltest oferuje procedurę kalibracji, na przykład po wymianie komponenty.

Pojazdy i zastosowania zgodne

Decydujący jest złącze, a nie model. Ten kabel należy do generacji MAN sprzed serii TG: wszystkie trzy serii 90 i rodziny 2000. Wszystkie te modele pochodzą z czasów znacznie wcześniejszych niż października 2005, moment, w którym standardowe 16-pinowe złącze OBD2 dla ciężarówek stało się obowiązkowe; rok końcowy serii 2000 został dostosowany do tego okresu. Od TGA z 2000 roku obowiązuje złącze 4-pinowe, a zatem JDC207A.

MAN:

• F 90: (1986 - 1994)
• G 90: (1987 - 1993)
• M 90: (1988 - 1995)
• F 2000 (19T - 41T): (1992 - 2005)
• E 2000 (19T - 50T): (1992 - 2005)
• L 2000 (7,5T - 10,5T): (1992 - 2005)
• M 2000 (12T - 26T): (1992 - 2005)
• LE / ME (pochodne z L 2000 i M 2000): (1994 - 2005)

Zawartość opakowania

• 1x Jaltest (JDC210A) | Kabel adapter MAN 37-stykowy OBD1 - 16-stykowy OBD2 | Pojazdy użytkowe
