AsTools  |  SKU: C0007

Allosun EM415Pro | Detektor zwarć i przerw w przewodach

5,0 1 review
€13,95 z VAT
€11,53 bez VAT

Gwarancja bezpośrednio od AsTools

Sami obsługujemy sprawy gwarancyjne szybko i bez pośrednictwa producenta. Dzięki naszemu własnemu magazynowi części zamiennych i wiedzy technicznej możemy Ci zazwyczaj udzielić pomocy od razu. Tylko w wyjątkowych przypadkach wysyłamy produkt do dostawcy.

2 lata gwarancji na wszystkie produkty

Wszystkie nasze produkty są dostarczane z 2-letnią gwarancją fabryczną. Gwarantuje to długotrwałą jakość i serwis.

Łatwy zwrot

Zwrot można łatwo złożyć za pośrednictwem swojego konta. Wyślemy Ci etykietę zwrotną na e-mail. Koszty zwrotu pokrywasz sam.

Profesjonalna obsługa klienta

Nasi eksperci gotowi Ci szybko i fachowo pomóc, zarówno online, jak i w naszym stacjonarnym sklepie. Pytania? Zapraszamy do kontaktu!

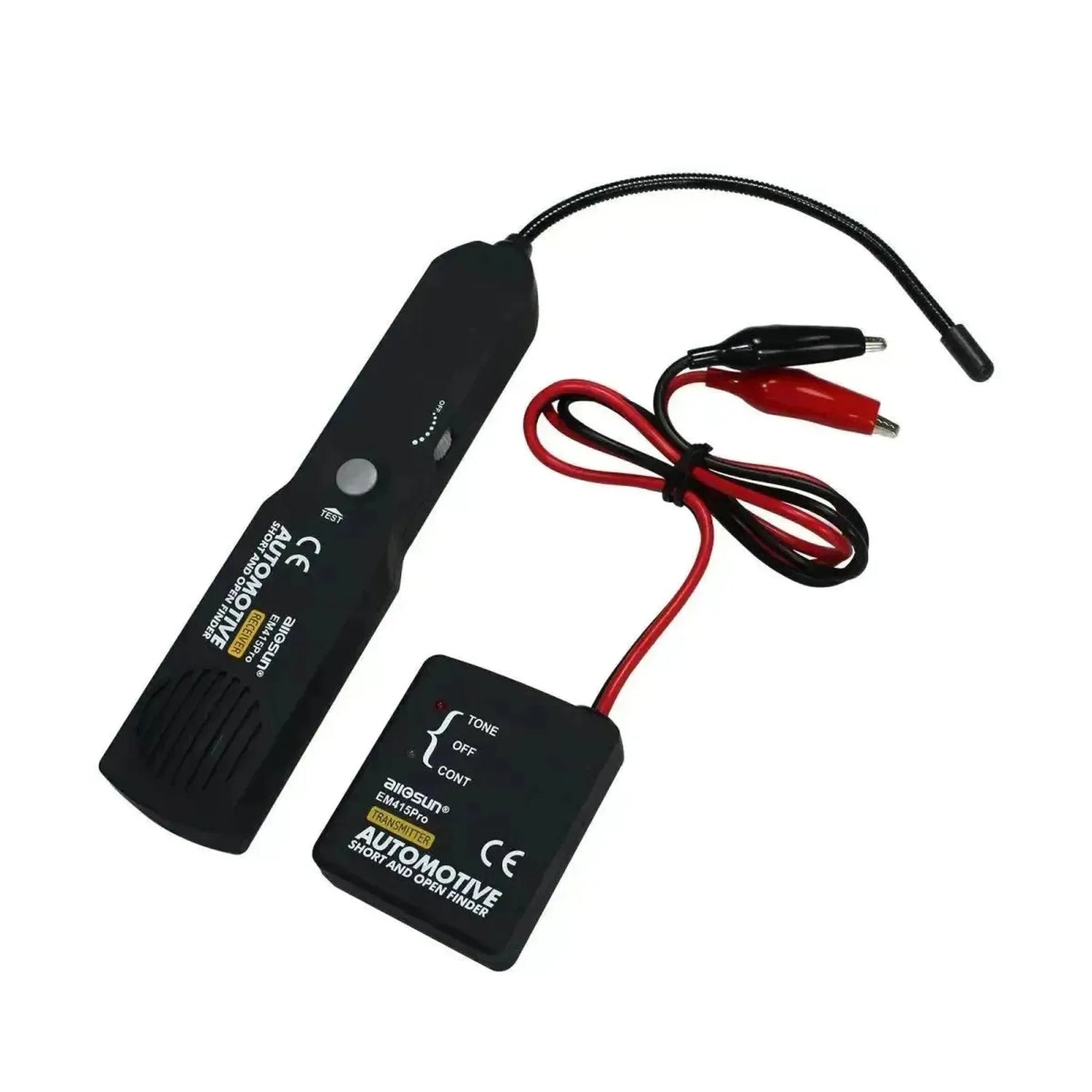

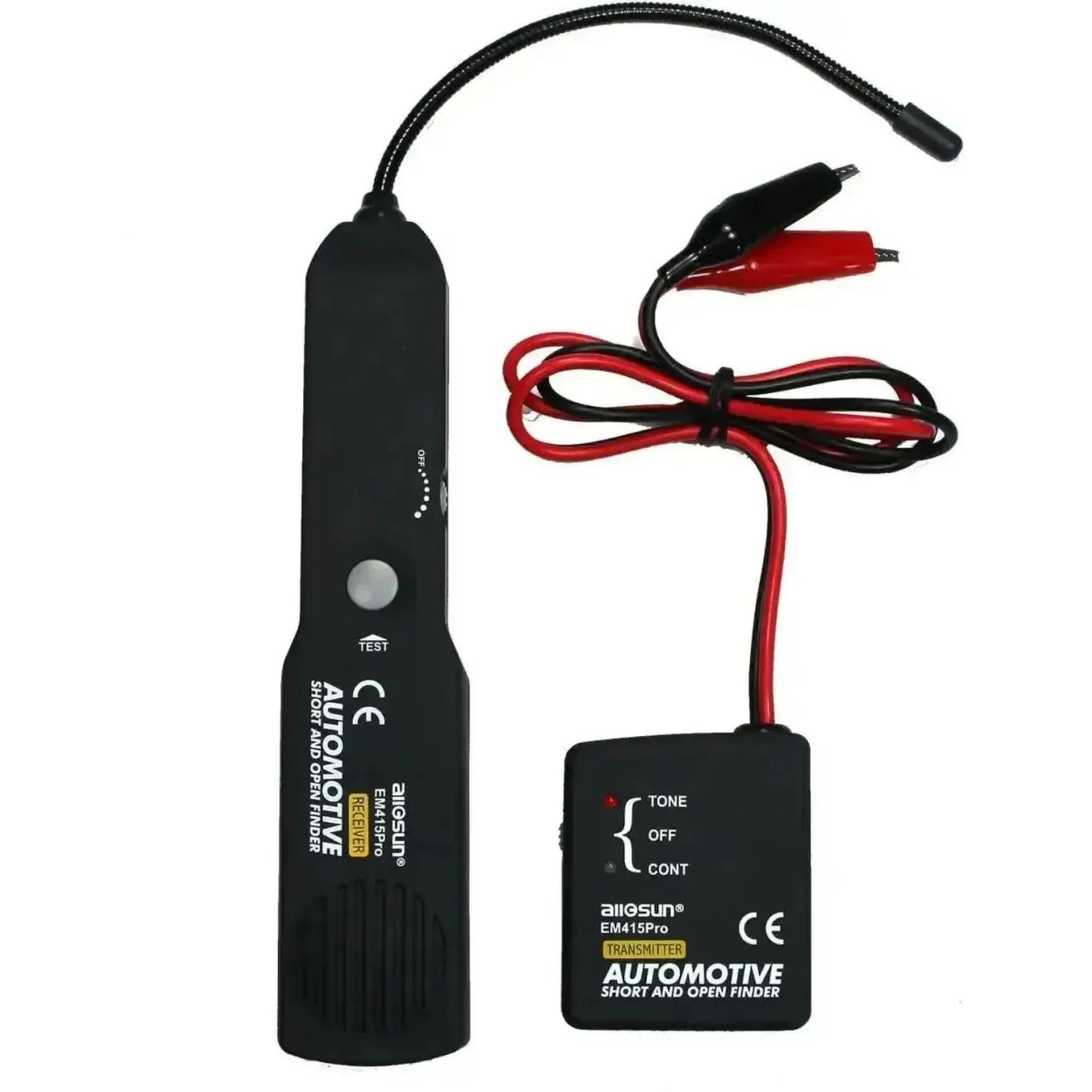

DeAllosun EM415Pro jest detektor zwarć i przerwań kabli zaprojektowany do lokalizowania uszkodzeń elektrycznych w systemach pojazdu. Ten przyrząd diagnostyczny działa w zakresie 6V do 42V prądu stałego (DC)circuitów, co czyni go uniwersalnym do pojazdów osobowych, pojazdów użytkowych i maszyn ciężkich. System składa się z oddzielnegonadajnik i odbiornik. Odbiornik jest wyposażony w sonda pomiarowa o zmiennej długości, za pomocą którego technicymoże śledzić przewody i sprawdzać obwody bez izolacji przewodualbo komponentów bez konieczności ich niepotrzebnego demontażu.

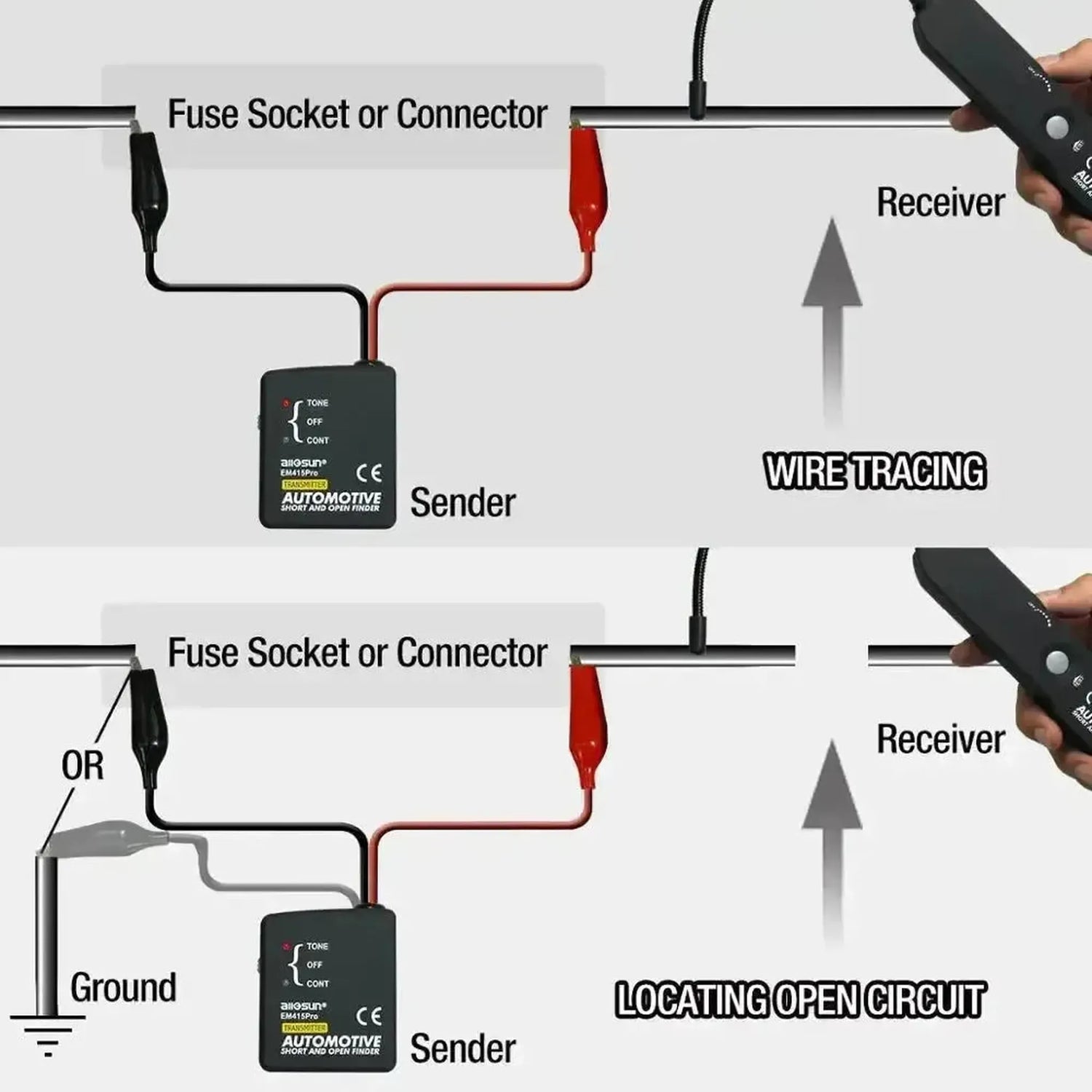

Podczas lokalizacji usterkę technik podłącza urządzenie nadawcze szeregowo do podejrzewanego obwodu. Urządzenie nadawcze następnie generuje sygnał o wysokiej częstotliwości, który rozprzestrzenia się przez okablowanie. Użytkownik poruszaantena elastyczna odbiornika wzdłuż wiązki kablowej, abyśledzenie sygnału audio. Zaraz po tym, jak sonda zlokalizuje miejsce kabel przerwana przechodzi, przerywa się sygnał dźwiękowy, co oznacza dokładne miejsce przerwy. Do wykrywania zwarcie do masy wykrywany jest ubytek napięcia na podstawie przebiegu sygnału. Nadajnik wyposażony jest również w tryb ciągłości (CONT)z wizualnym wskaźnikiem LED, umożliwiającym wstępną weryfikację podstawowej ciągłości obwodu.

ZALETY

✔Zapobiega uszkodzeniom fizycznym komponentów dzięki temu, że identyfikacja odbywa się poprzez detektowanie sygnału przez izolację.
✔Uniwersalnie stosowany w warsztacie dzięki szerokiemu zakresowi pomiarów 6V do 42V prądu stałego (DC).
✔Upraszcza pomiary w ciasnych lub trudnodostępnych miejscach dzięki zastosowaniu sonda pomiarowa elastyczna.
✔Minimalizuje zakłócenia z pobliskich kabli poprzez regulowana czułość sygnału na odbiornik.

UWAGI WAŻNE

✕Wyłącznie do obwodów DC; nie nadaje się do komponentów zasilanych prądem zmiennym (AC) ani do systemów wysokiego napięcia.
✕Dokładność zależy w dużej mierze od jakości zasilania; słabe baterie powodują utratę siły sygnału.
✕Dwie baterie 9V do nadajnika i odbiornika nie są zawarte w standardowej dostawie i muszą być zakupione osobno.
✕Badany obwód musi być odłączony od głównego zasilania; obwód pod napięciem zaburza sygnał nadawany.

Zastosowanie i funkcjonalność

Allosun EM415Pro został zaprojektowany do specjalistycznych czynności diagnostycznych wiązki przewodów pojazdu.

  • Śledzenie przewodów: Bezprzewodowe namierzanie określonych przewodów miedzianych wewnątrz wiązki kabli od źródła zasilania lub rozdzielnika bezpieczników do podłączonego komponenty.
  • Lokalizacja przerwy w przewodzie: Zidentyfikowanie fizycznej lokalizacji przerwania obwodu. Odbywa się to poprzez śledzenie sygnału dźwiękowego do punktu, w którym transmisja nagle ustaje.
  • Detekcja zwarcia: Namierzanie niechcianych połączeń z masą pojazdu poprzez wykrywanie spadku napięcia wzdłuż przebiegu przewodu pod napięciem.
  • Testowanie ciągłości: Przeprowadzenie podstawowej kontroli zamkniętości obwodu w trybie CONT. Wskaźnik LED potwierdza integralność przewodu przed dalszymi pomiarami.

Funkcje specjalne i możliwości

Zestaw zawiera komponenty sprzętowe wspierające inspekcję trudnodostępnych części pojazdu.

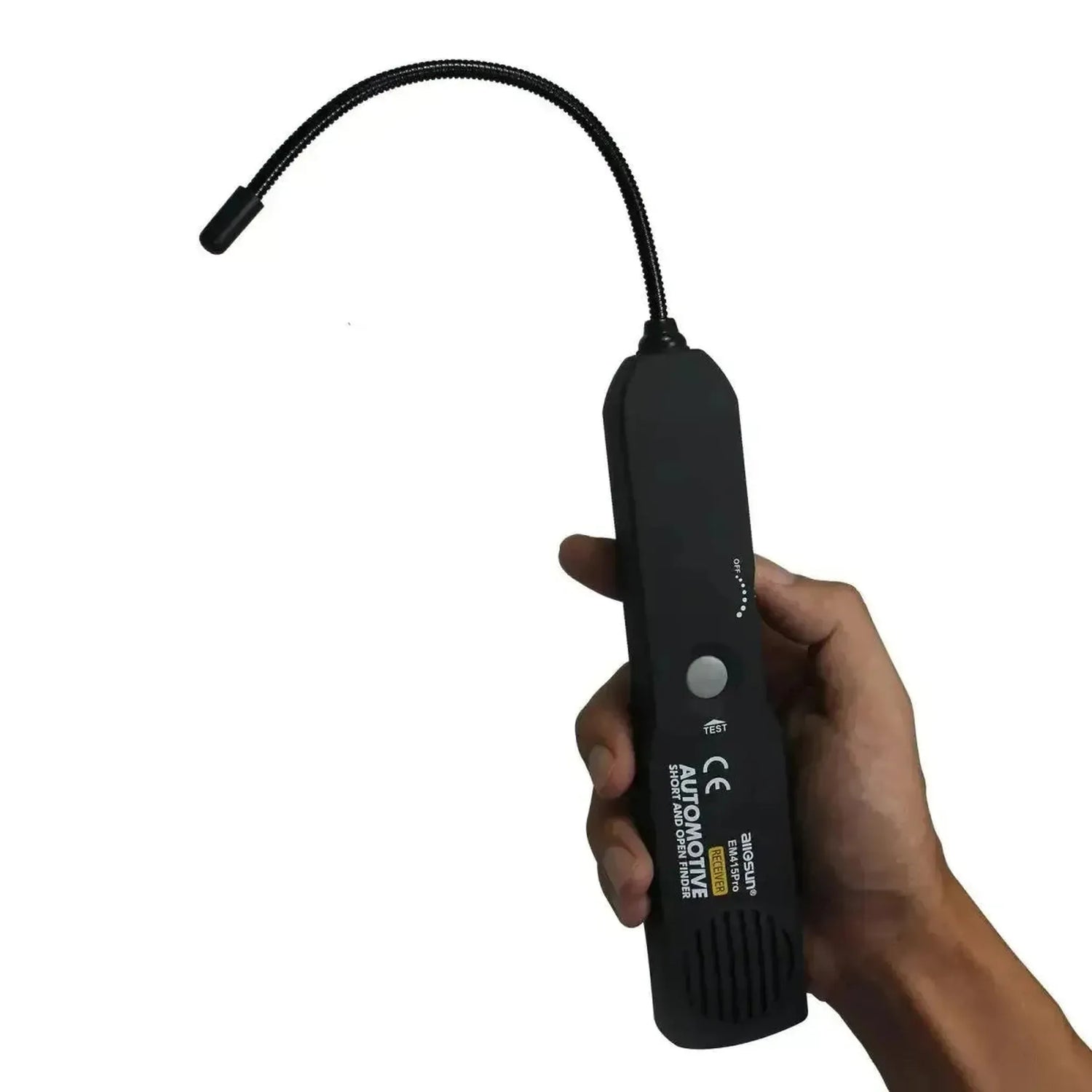

  • Elastyczna sonda na elastycznym ramieniu: Zginane przedłużenie anteny na odborniku, które dopasowuje się do dostępnej przestrzeni fizycznej. Umożliwia wykonywanie pomiarów za deską rozdzielczą, panelami i w zatłoczonej przestrzeni silnika.
  • Regulacja głośności: Pokrętło umożliwiające technikowi dostosowanie intensywności sygnału akustycznego. Pozwala na izolację sygnału dźwiękowego od docelowego przewodu i filtrowanie przesłuchów z równoległych kabli.

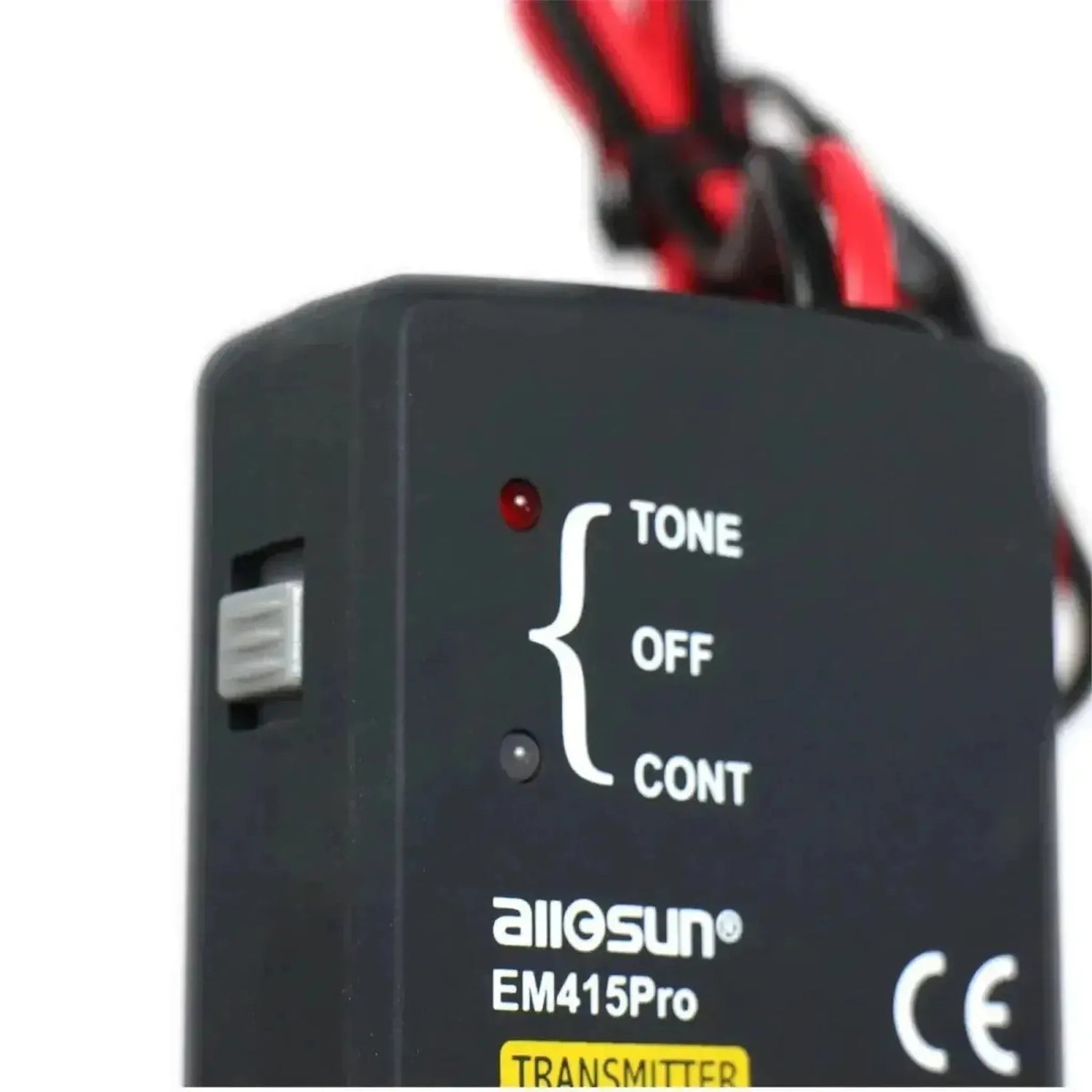

  • Wbudowany przełącznik testowy: Przełącznik na nadajniku umożliwiający łatwe przełączanie między wysyłaniem sygnału dźwiękowego w trybie TONE a fizycznym testem ciągłości w trybie CONT.

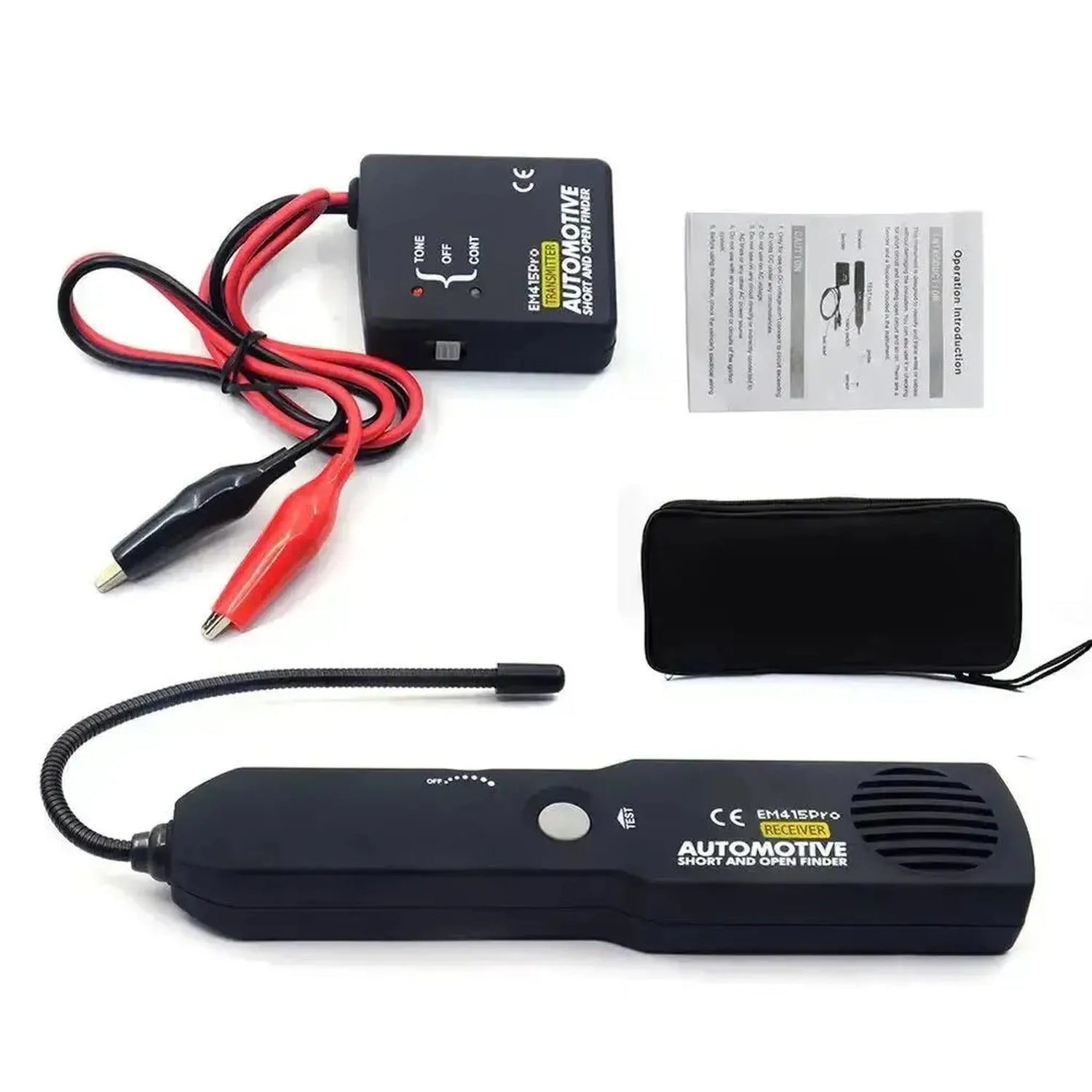

Zawartość opakowania

  • 1x Detektor zwarć i przerw Allosun EM415Pro, nadajnik

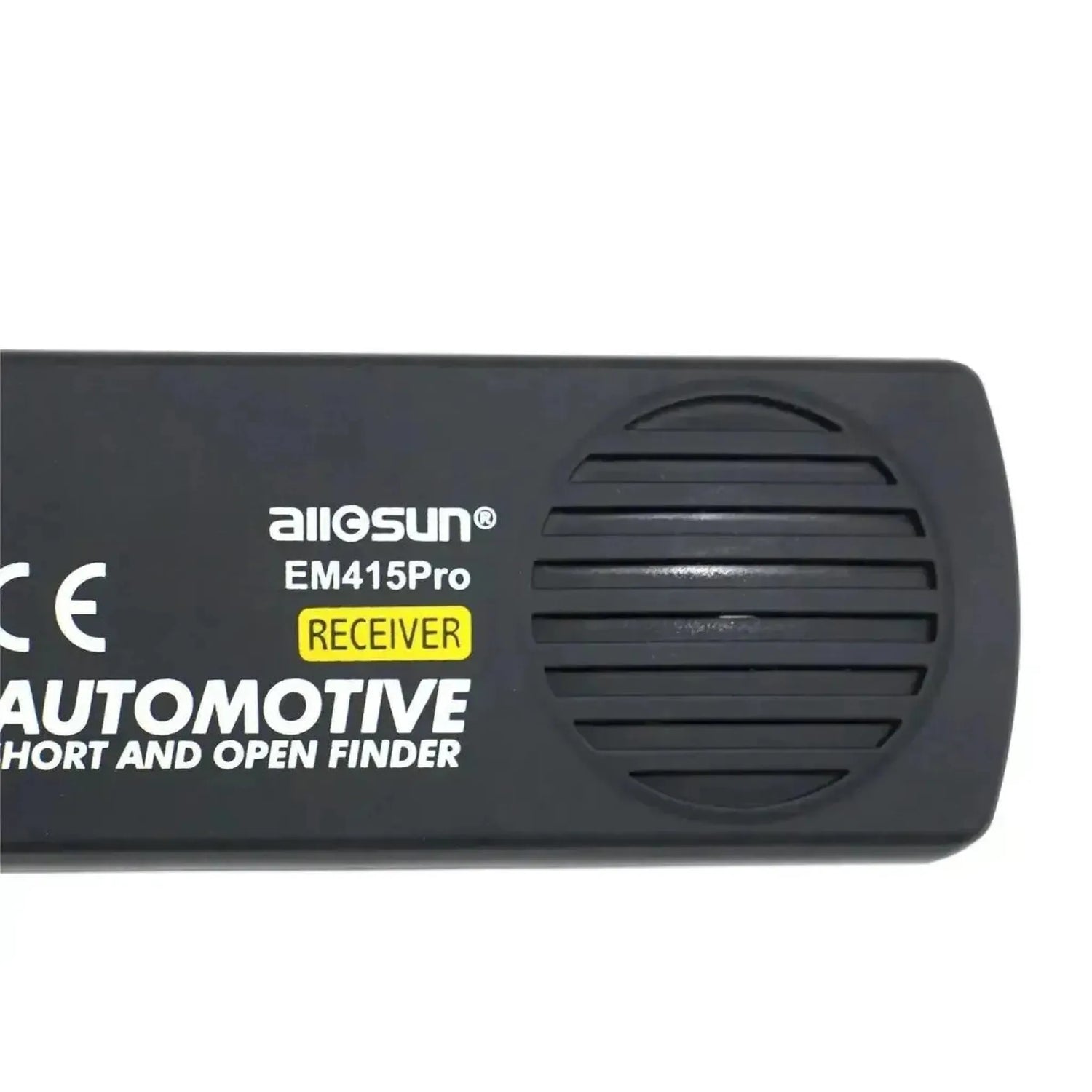

  • 1x Odbiornik z elastyczną sondą

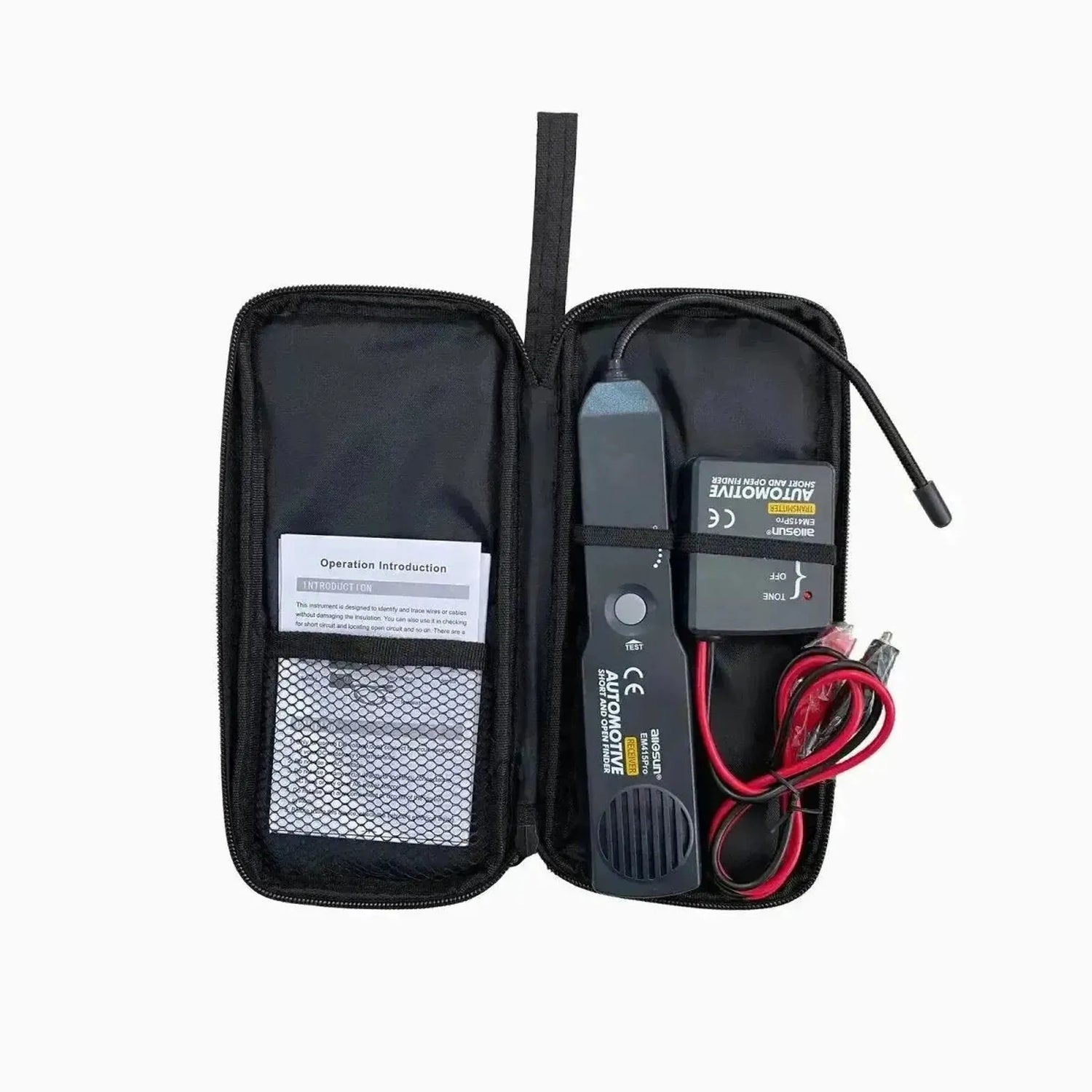

  • 1x Miękkie etui do przechowywania i transportu
  • 1x Instrukcja obsługi
💡
Warto wiedzieć: Podczas poszukiwania zwarć lub przerwań przewodów zawsze odłączajcie badany obwód od zasilania głównego. Jeśli obwód pozostanie pod napięciem lub zostanie przypadkowo podłączony do modułów sterujących, takich jak sterowniki ECU, może to nie tylko zakłócić sygnał transmisji, ale w rzadkich przypadkach spowodować uszkodzenie wrażliwej elektroniki pojazdu.

Specyfikacja techniczna

Parametr Opis
Marka produktu Allosun
Model produktu EM415Pro
Odpowiednia napięcie robocze 6V - 42V DC, prąd stały
Działanie przez Bezprzewodowy sygnał RF od nadajnika do odbiornika
Złącze nadajnika Zaciski krokodylek, czerwony i czarny
Sonda odbiornika Elastyczna giętka szyja łabędzia
Metoda wskazania Sygnał akustyczny i wizualny poprzez LED
Regulacja czułości Tak, płynnie regulowana za pomocą pokrętła na odborniku

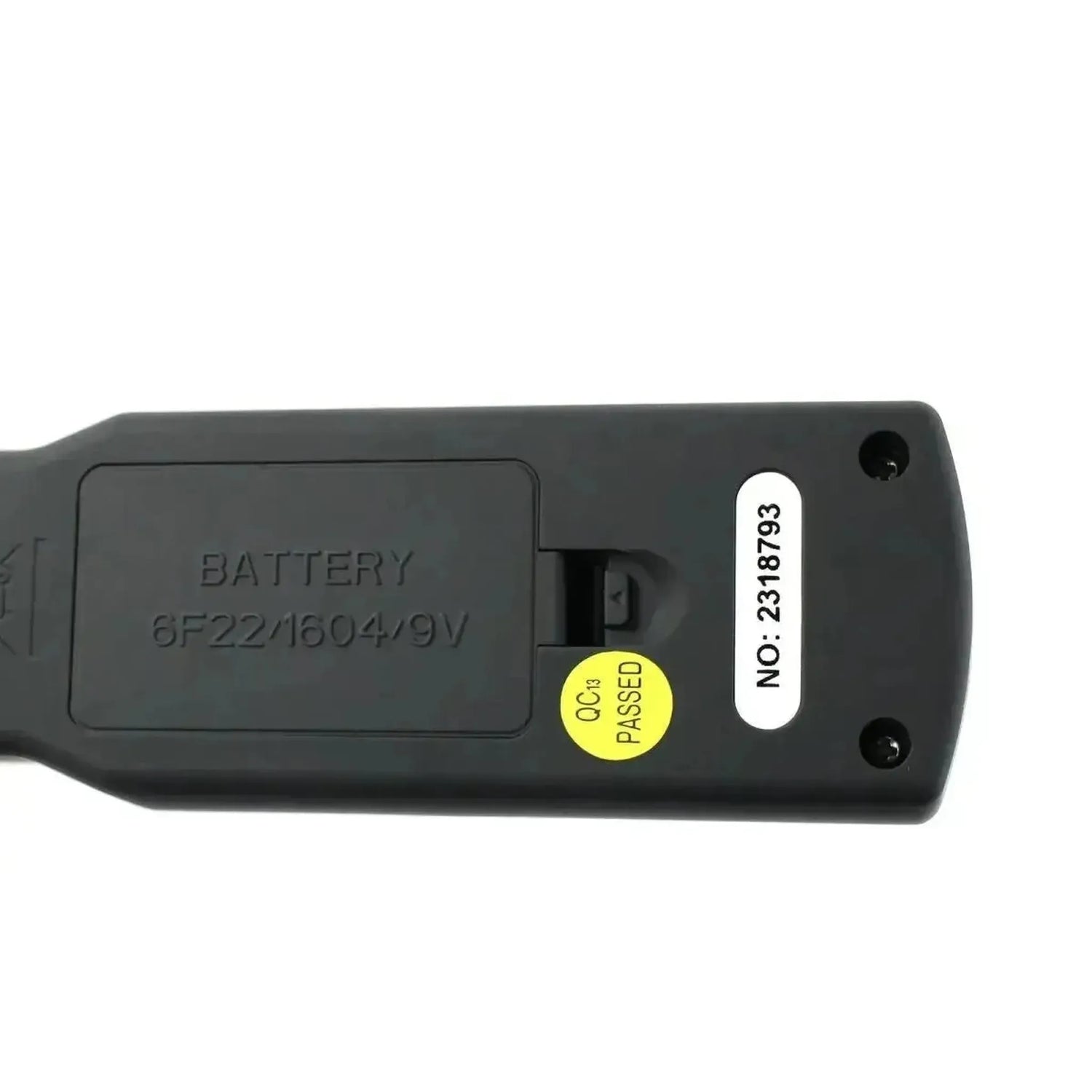

Zasilanie 2x bateria 9V typ 6F22, nie zawarte w zestawie
Numer artykułu C0007
