AsTools  |  SKU: A0080

Zestaw adapterów (22-części) do programowania ECU | Akcesoria

1 opinia
€35,95 z VAT
€29,71 bez VAT

Gwarancja bezpośrednio od AsTools

Sami obsługujemy sprawy gwarancyjne szybko i bez pośrednictwa producenta. Dzięki naszemu własnemu magazynowi części zamiennych i wiedzy technicznej możemy Ci zazwyczaj udzielić pomocy od razu. Tylko w wyjątkowych przypadkach wysyłamy produkt do dostawcy.

2 lata gwarancji na wszystkie produkty

Wszystkie nasze produkty są dostarczane z 2-letnią gwarancją fabryczną. Gwarantuje to długotrwałą jakość i serwis.

Łatwy zwrot

Zwrot można łatwo złożyć za pośrednictwem swojego konta. Wyślemy Ci etykietę zwrotną na e-mail. Koszty zwrotu pokrywasz sam.

Profesjonalna obsługa klienta

Nasi eksperci gotowi Ci szybko i fachowo pomóc, zarówno online, jak i w naszym stacjonarnym sklepie. Pytania? Zapraszamy do kontaktu!

Deze 22-delige adapterset is bedoeld voor het uitlezen en programmeren van regeleenheden (ECU's) op de werkbank. Elke adapter past op de contactpunten van een bepaalde ECU-familie, zodat u in één keer contact maakt met de BDM-, JTAG- of bootaansluiting op de print, zonder te solderen en zonder losse sondes te hoeven richten.

De set dekt de gangbare families van Bosch (waaronder Tricore EDC17/MED17), Delphi, Denso, Magneti Marelli, Siemens/Continental (PCR2.1), TRW en Toyota (NEC76F). De adapters zijn groene printplaatjes van ongeveer 60 mm breed en worden gebruikt in een BDM-frame, samen met een programmeur zoals KESS, K-TAG, FGTech of een Dimsport-tool. Frame en programmeur zitten er niet bij.

PLUSPUNTEN

✔22 adapters in één set — De meest voorkomende ECU-families zonder losse aanschaf.
✔Zonder solderen — De print van de ECU blijft onbeschadigd.
✔BDM, JTAG en boot — Ook voor Denso-boot- en AUD-modus en de ST10-bootloader.
✔Sneller plaatsen — Eén adapter op de print in plaats van losse sondes richten.

AANDACHTSPUNTEN

✕BDM-frame nodig — De adapters werken alleen in combinatie met een BDM-frame.
✕Programmeur niet inbegrepen — KESS, K-TAG, FGTech of een Dimsport-tool heeft u zelf nodig.
✕Voeding apart — Bij sommige ECU's (o.a. Siemens, Delphi, Marelli) sluit u +12 V en massa los aan.
✕Vakkennis vereist — Een verkeerde adapter of plaatsing kan de ECU beschadigen.

Toepassingen en functionaliteiten

De adapterset is bedoeld voor chiptuners, ECU-specialisten en werkplaatsen die regeleenheden buiten het voertuig uitlezen, programmeren of klonen via een BDM-frame.

Toepassingen

  • ECU uitlezen: Een back-up van de software maken op de werkbank.
  • ECU programmeren: Aangepaste of herstelde software terugschrijven.
  • ECU klonen: Gegevens overzetten naar een vervangende regeleenheid.
  • Dataherstel: Een ECU uitlezen die via OBD niet meer reageert.

Aansluitmethoden

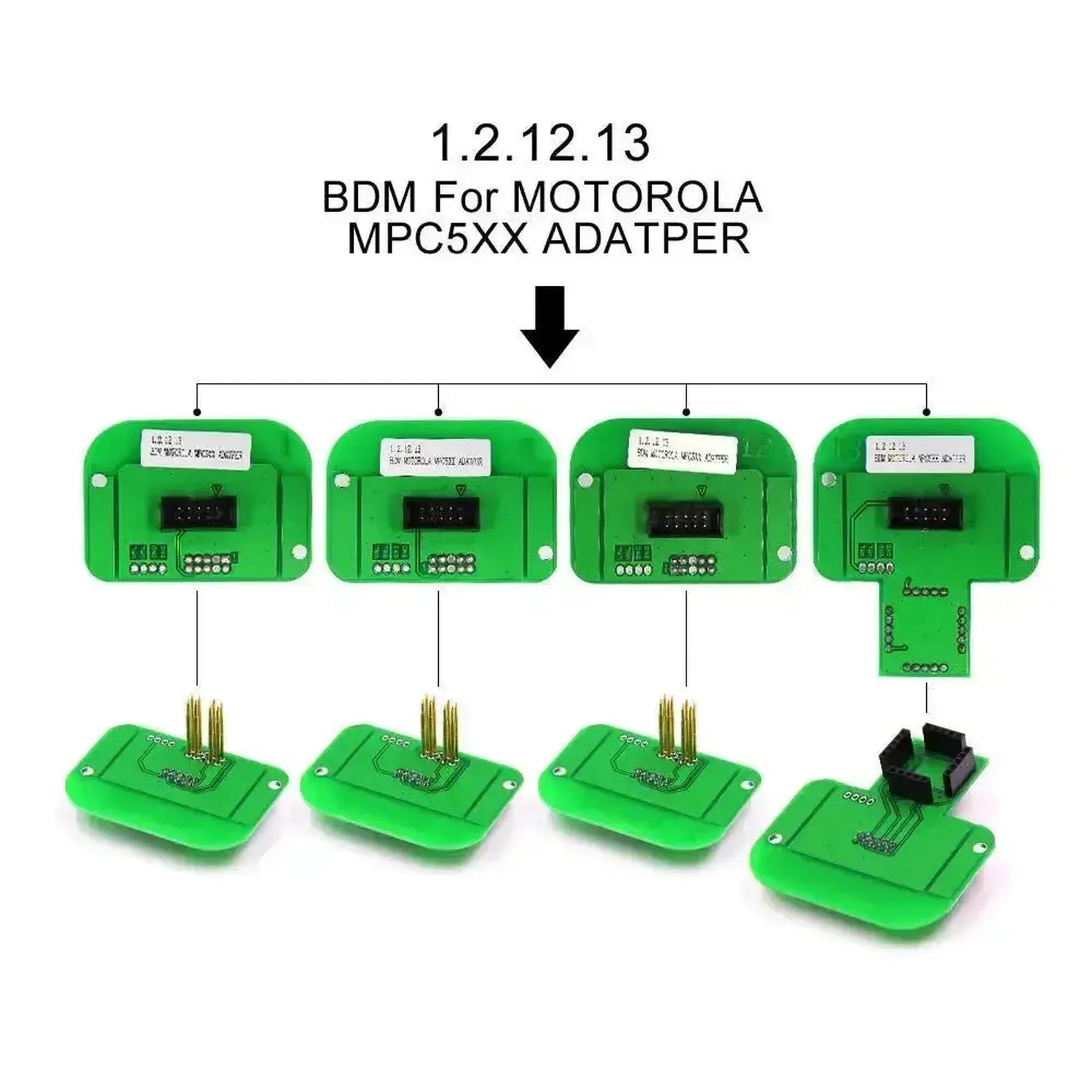

  • BDM: Background Debug Mode, onder meer Siemens, Marelli en EDC7.

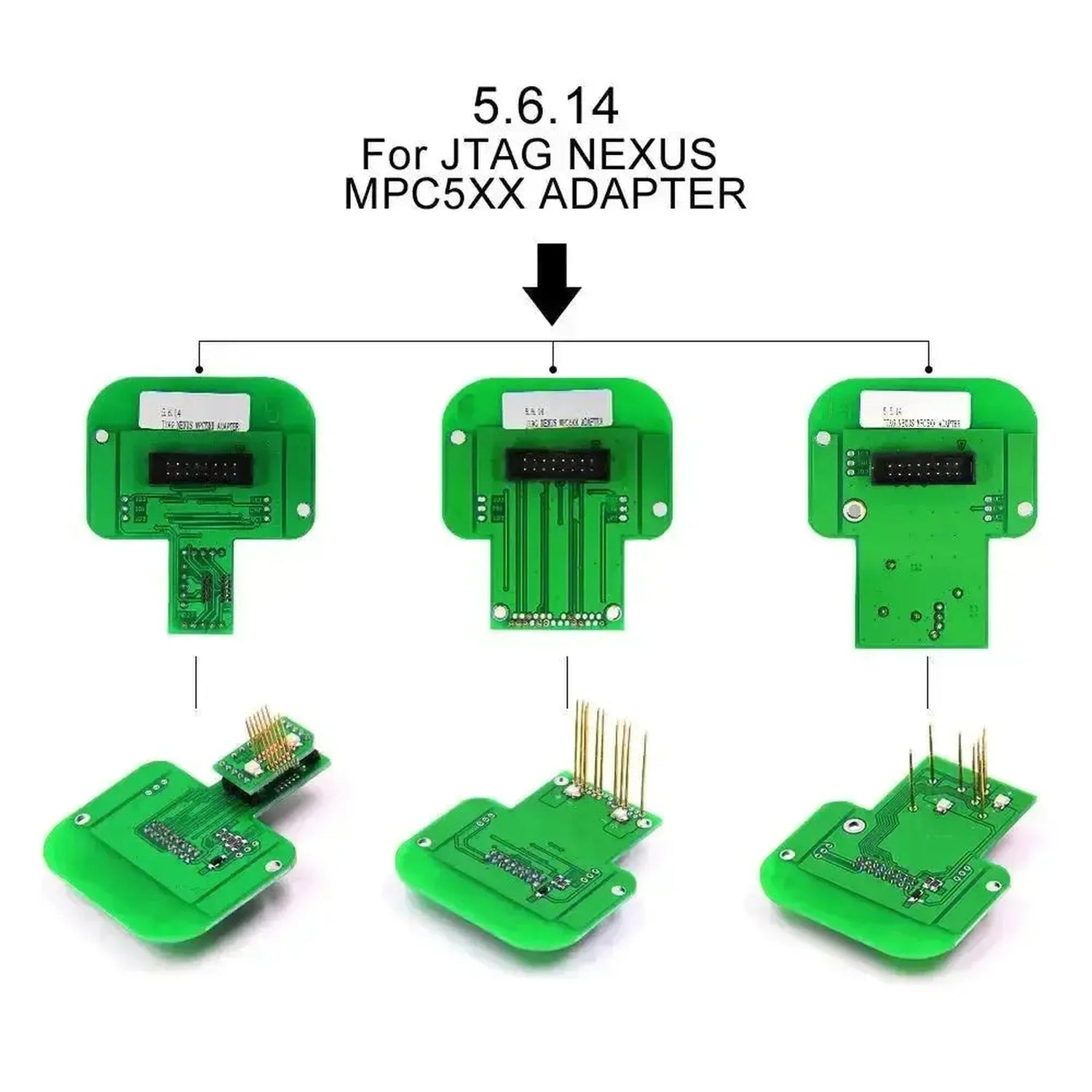

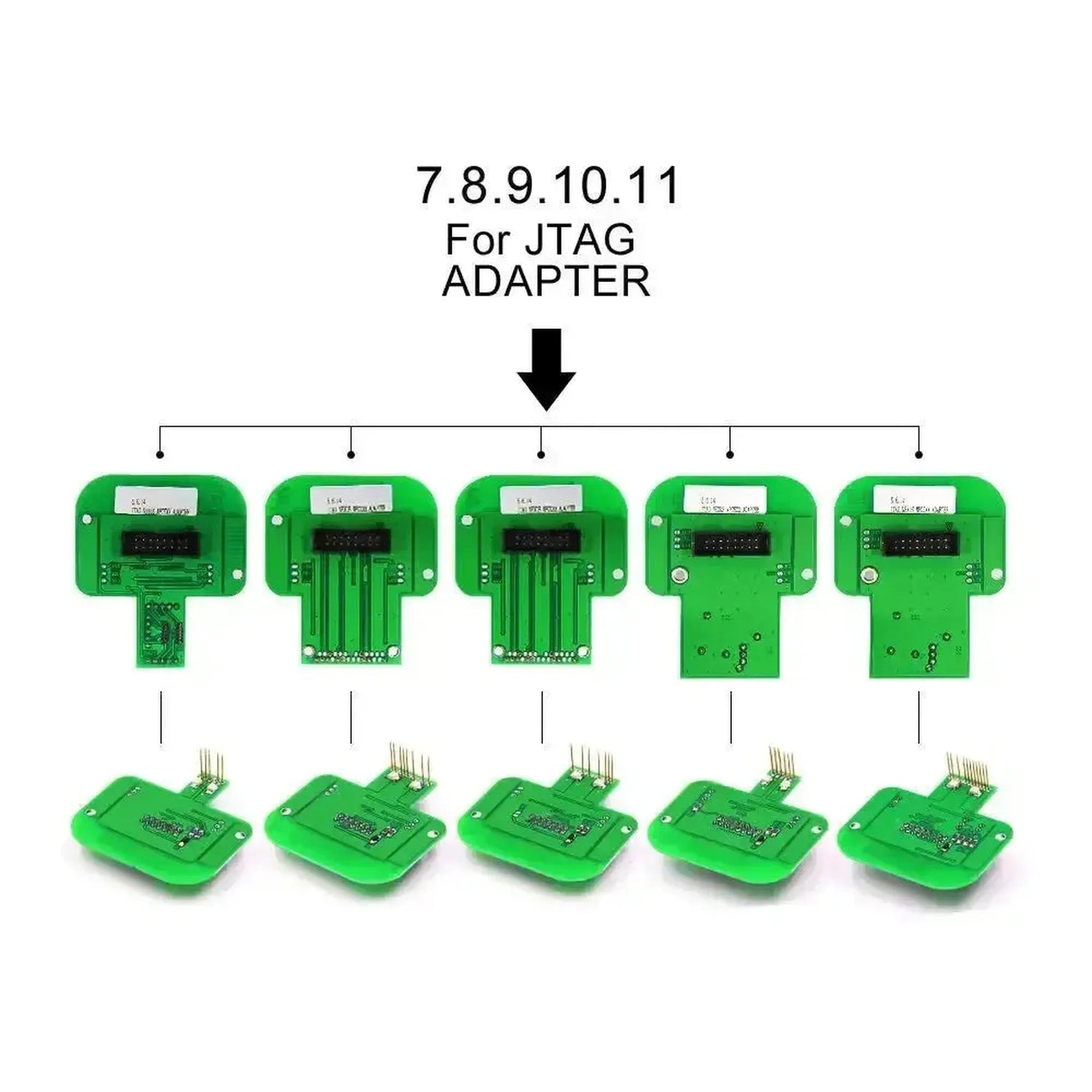

  • JTAG en Nexus: Onder meer Delphi en Marelli MPC55xx en TRW MPC5xx.
  • Boot en AUD: Denso CN1 tot CN3, en de ST10-bootloader.

Zo gebruikt u hem

  1. Adapter kiezen: Kies de adapter die bij de ECU-familie en het processortype hoort.
  2. ECU plaatsen: Leg de geopende ECU in het BDM-frame.
  3. Adapter zetten: Plaats de adapter op de contactpunten van de print.
  4. Voeding aansluiten: Sluit de programmeur aan en, waar nodig, apart +12 V en massa.
  5. Lezen of schrijven: Start het uitlezen of programmeren in de software van de programmeur.

Speciale functies en mogelijkheden

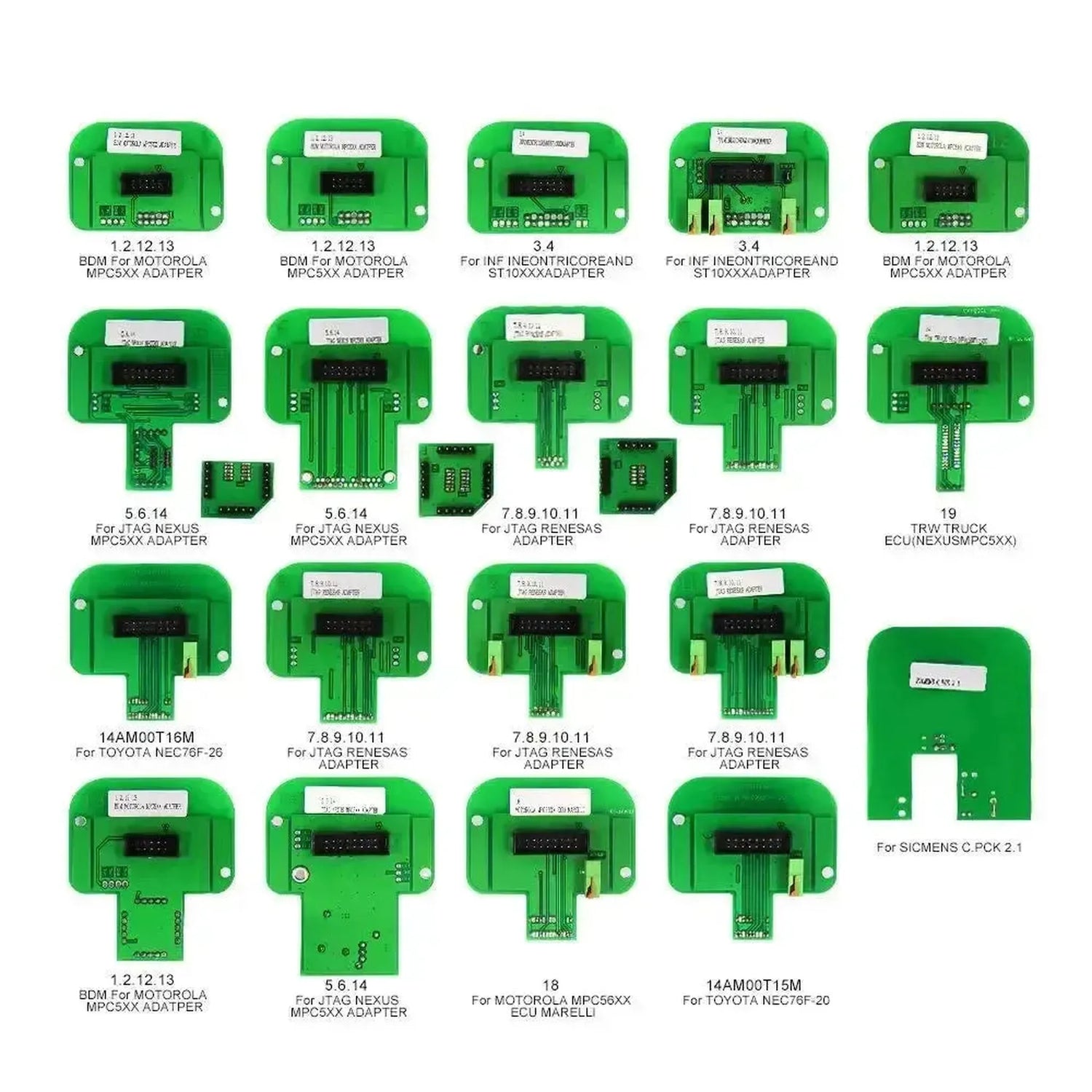

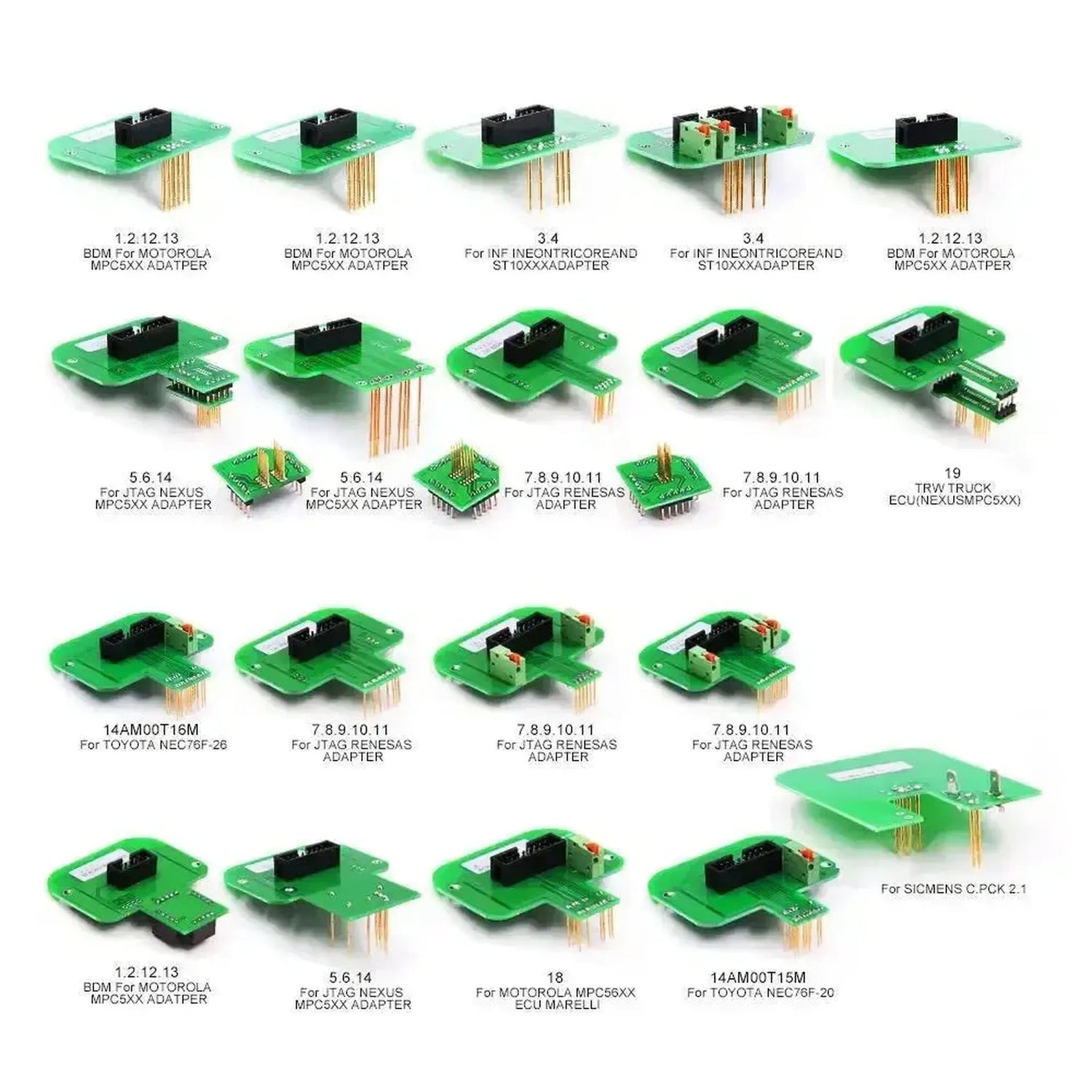

De set bevat adapters voor de volgende ECU-families en aansluitingen:

  • Bosch: Bosch-adapter en Infineon Tricore EDC17/MED17
  • Delphi: DCM, DCI en MPC55xx via JTAG
  • Denso: CN1, CN2 en CN3 in boot-modus, CN1 en CN2 in AUD-modus
  • Magneti Marelli: MPC55xx via JTAG, MPC/SPC56xx en BDM-inzetstuk
  • Siemens/Continental: BDM-inzetstuk en PCR2.1 (VAG 1.6 TDI)
  • EDC7: BDM-inzetstuk
  • TRW: Nexus MPC5xx
  • Toyota: NEC76F-20 en NEC76F-26
  • ST10xx: Bootloader
  • Lotus: NexusEFI T6
  • Basisadapter: Raster 1,27 mm

Verpakkingsinhoud

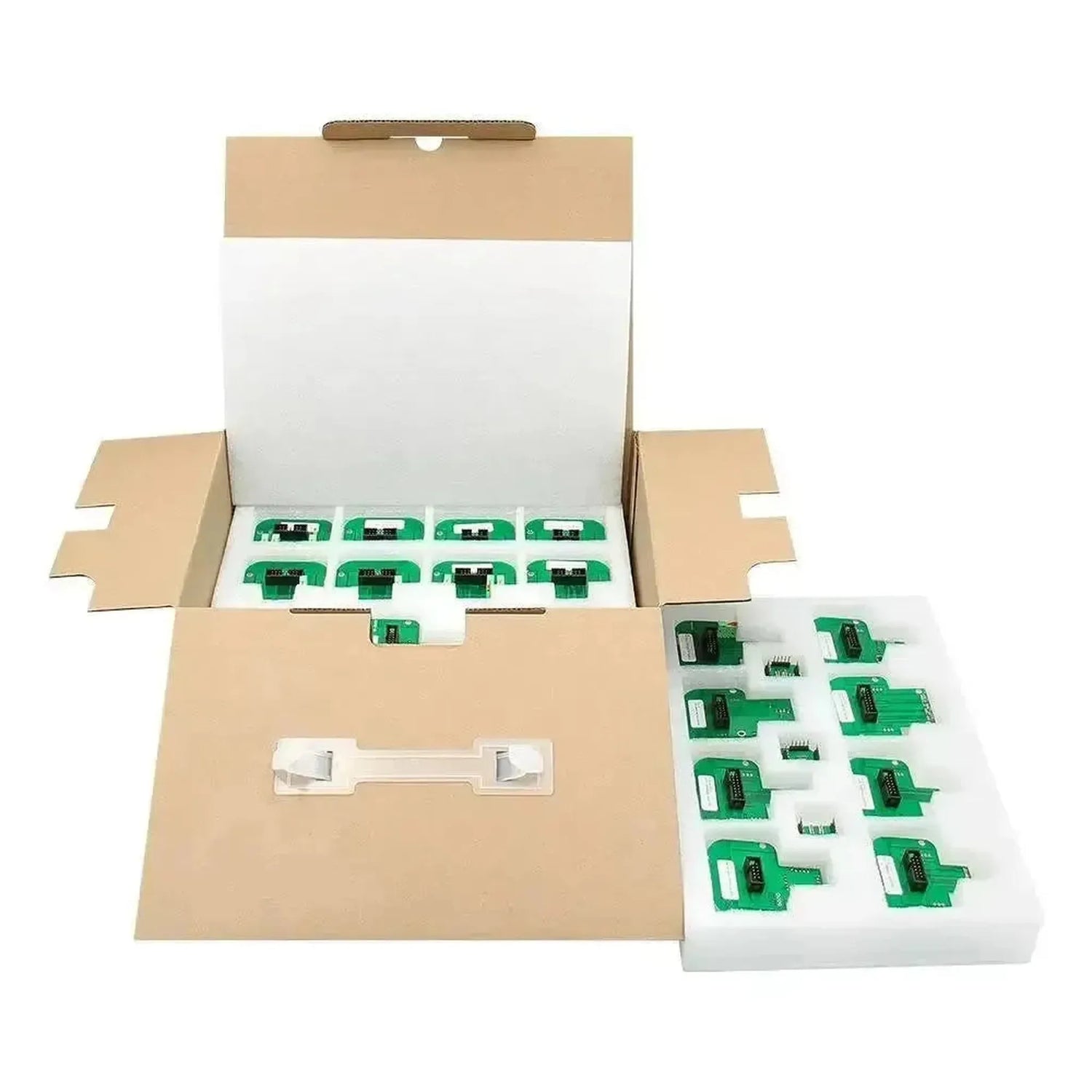

  • 22x BDM-adapters voor ECU-programmering
💡
Goed om te weten: Bij Bosch-ECU's gaat de voeding via de adapter. Bij onder meer Siemens, Delphi en Marelli niet: sluit daar +12 V en massa apart aan op de ECU, anders start de communicatie niet.

Specyfikacja techniczna

Ogólne

Producent zestawu adapterów.Marka
AsTools
Rodzaj adaptera lub zestawu. Pozwala od razu ocenić, do czego jest przeznaczony.Rodzaj adaptera
Zestaw adapterów BDM
Z jakimi programatorami ECU można używać adapterów. Prosimy sprawdzić, czy Państwa urządzenie znajduje się na liście.Kompatybilne programatory
  • KESS
  • K-TAG
  • FGTech
  • Dimsport
Sposób użycia adaptera, na przykład w ramce. Wskazuje, czy potrzebne będą dodatkowe elementy.Sposób użycia
W ramce BDM

Przyłącze

Metody odczytu lub programowania sterownika. Każde ECU wymaga określonej metody.Metody pracy
  • BDM
  • JTAG
  • Nexus
  • Boot
  • AUD
Producenci, których sterowniki można podłączyć. Prosimy sprawdzić, czy obsługiwane przez Państwa ECU są na liście.Marki ECU
  • Bosch
  • Delphi
  • Denso
  • Magneti Marelli
  • Siemens Continental
  • Toyota
  • TRW
  • Lotus
Liczba adapterów w zestawie. Więcej adapterów oznacza więcej obsługiwanych typów sterowników.Liczba adapterów
22 adaptery

Zastosowania

Możliwość kopiowania danych z jednego sterownika do drugiego. Przydatne przy wymianie uszkodzonego ECU.Klonowanie ECU

Pozostałe parametry

ECU-families
Bosch (Tricore EDC17/MED17), Delphi, Denso, Magneti Marelli, Siemens/Continental, TRW, Toyota
Uitvoering
Groene printplaat, ca. 60 mm breed, 2 mm dik
Geschikt voor
KESS, K-TAG, FGTech, Dimsport en vergelijkbare programmeurs
