Odkryj podobne produkty: Kable OBD do Pojazdów i Adaptery
AsTools  |  SKU: A0274

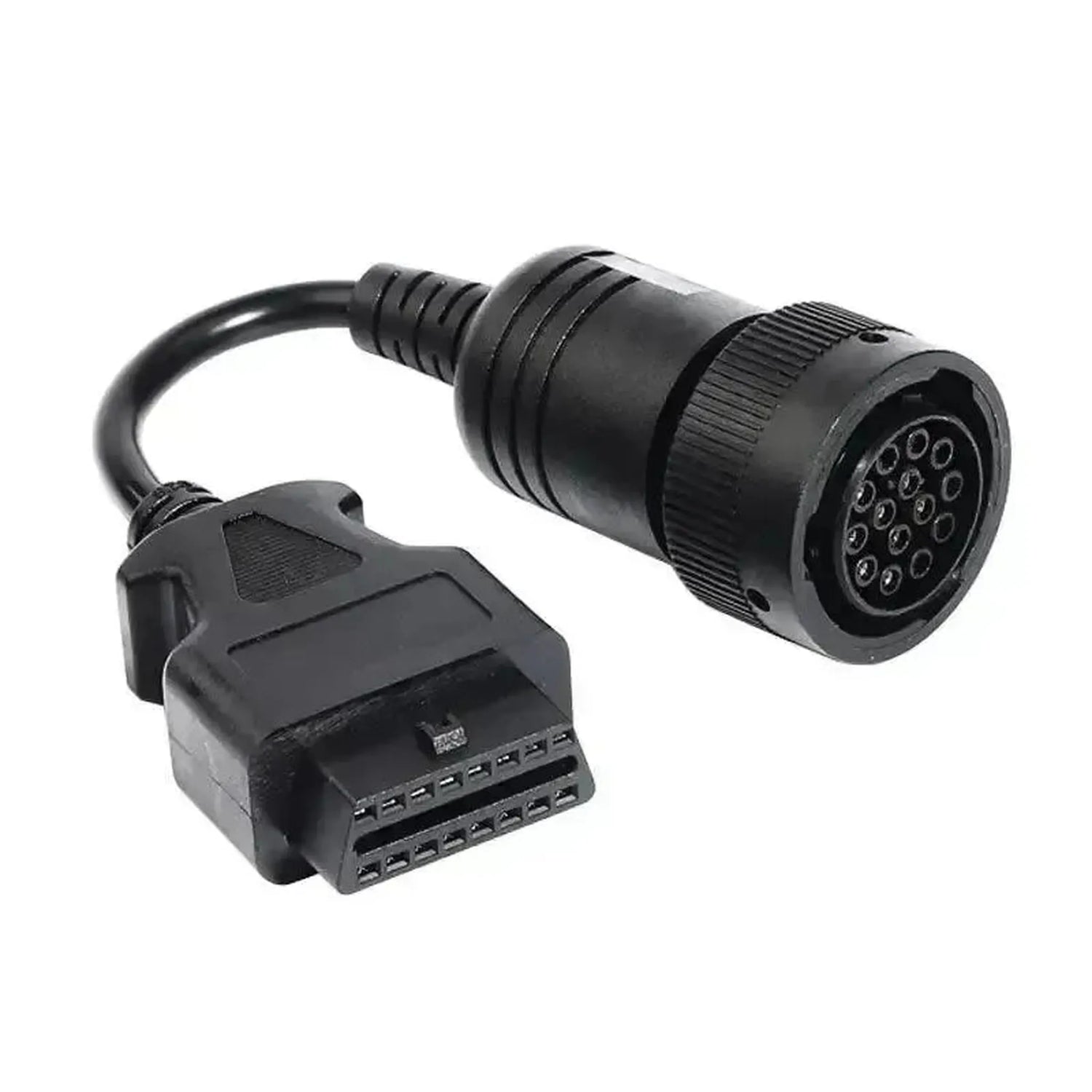

Kabel przejściowy CAT 14-pin OBD – 16-pin OBD2 | Pojazdy pracujące i robocze

€15,95 z VAT
€13,18 bez VAT

Gwarancja bezpośrednio od AsTools

Sami obsługujemy sprawy gwarancyjne szybko i bez pośrednictwa producenta. Dzięki naszemu własnemu magazynowi części zamiennych i wiedzy technicznej możemy Ci zazwyczaj udzielić pomocy od razu. Tylko w wyjątkowych przypadkach wysyłamy produkt do dostawcy.

2 lata gwarancji na wszystkie produkty

Wszystkie nasze produkty są dostarczane z 2-letnią gwarancją fabryczną. Gwarantuje to długotrwałą jakość i serwis.

Łatwy zwrot

Zwrot można łatwo złożyć za pośrednictwem swojego konta. Wyślemy Ci etykietę zwrotną na e-mail. Koszty zwrotu pokrywasz sam.

Profesjonalna obsługa klienta

Nasi eksperci gotowi Ci szybko i fachowo pomóc, zarówno online, jak i w naszym stacjonarnym sklepie. Pytania? Zapraszamy do kontaktu!

Ten przewód przejściowy łączy 14-pinowe gniazdo diagnostyczne maszyn Caterpillar z urządzeniem diagnostycznym wyposażonym we wtyk 16-pinowy OBD2. Gniazdo znajduje się zazwyczaj w kabinie, czasami za panelem.

Dzięki temu gniazdu dotrze Pan/Pani do sterowania silnikiem oraz innych jednostek sterujących na linii danych J1939. Może Pan/Pani odczytać kody błędów, dane na żywo oraz dane jednostki sterującej. Przewód wyłącznie fizycznie przystosowuje gniazdo. Urządzenie diagnostyczne musi samo obsługiwać diagnostykę Caterpillar i być przystosowane do napięcia pokładowego maszyny.

ZALETY

✔Zapewnia dostęp do 14-pinowego portu diagnostycznego Caterpillar, bez osobnego testera Caterpillar.
✔Może Pan/Pani używać istniejącego urządzenia diagnostycznego z wtykiem 16-pinowym OBD2, o ile obsługuje ono ciężki sprzęt.
✔Nadaje się do różnorodnego sprzętu, od ładowarek po maszyny budowlane i górnicze.
✔Przewód działa pasywnie: nie jest wymagane żadne własne oprogramowanie.

NA CO ZWRACAĆ UWAGĘ

✕Urządzenie diagnostyczne musi obsługiwać diagnostykę Caterpillar przez to gniazdo; przewód nie konwertuje protokołów.
✕Prosty czytnik kodów EOBD nie działa przez ten przewód; odczytuje wyłącznie dane OBD2 związane z emisją spalin.
✕Nie nadaje się do maszyn z 9-pinowym gniazdem diagnostycznym; w przypadku Caterpillar występuje ono częściej.
✕Przewód nie przetwarza napięcia; proszę sprawdzić, czy Pana/Pani urządzenie jest przystosowane do napięcia pokładowego maszyny.

Zastosowania i funkcje

Przewód przeznaczony jest dla mechaników ciężkiego sprzętu, którzy odczytują maszyny Caterpillar z 14-pinowym złączem.

Systemy, do których Pan/Pani uzyskuje dostęp

  • Sterowanie silnikiem: Zarządzanie silnikiem Caterpillar.
  • Linia danych J1939: Jednostki sterujące na magistrali CAN.

Co Pan/Pani może zrobić

  • Kody błędów: Odczyt i kasowanie według systemu.
  • Dane na żywo: Podgląd aktualnych wartości pomiarowych.
  • Dane ECU: Identyfikacja jednostki sterującej.

Jak go używać

  1. Znajdź gniazdo: Znajdź 14-pinowe gniazdo w kabinie, czasami za panelem.
  2. Podłącz: Wsuń 14-pinowy wtyk prosto do gniazda.
  3. Podłącz urządzenie diagnostyczne: Podłącz 16-pinowy wtyk do przewodu.
  4. Włącz zapłon: Włącz zapłon, nie uruchamiając silnika.
  5. Odczyt: Wybierz Caterpillar i typ maszyny.

Kompatybilne pojazdy i zastosowania

Decydujące jest 14-pinowe gniazdo diagnostyczne Caterpillar. Które maszyny je mają, zależy od typu i roku produkcji.

Caterpillar:

  • Ładowarki: Z 14-pinowym gniazdem diagnostycznym.
  • Maszyny budowlane: Z 14-pinowym gniazdem diagnostycznym.
  • Pojazdy górnicze: Z 14-pinowym gniazdem diagnostycznym.
💡
Warto wiedzieć: 14-pinowe gniazdo znajduje się zazwyczaj w kabinie, czasami za panelem. Wiele maszyn Caterpillar ma 9-pinowe gniazdo, dlatego najpierw proszę policzyć piny.

Zawartość opakowania

  • 1x CAT 14-pinowy OBD – 16-pinowy OBD2 przewód przejściowy | Pojazdy firmowe i użytkowe

Specyfikacja techniczna

Ogólne

Marka kabla lub adaptera. Zwykle musi odpowiadać marce Państwa urządzenia diagnostycznego.Marka
AsTools
Rodzaj produktu: pojedynczy kabel przejściowy, adapter bez kabla lub kompletny zestaw.Rodzaj produktu
Kabel przejściowy

Złącza

Wtyk po stronie urządzenia diagnostycznego lub interfejsu. Najczęściej 16-pinowy wtyk OBD2.Złącze od strony urządzenia
16-pinowe OBD2 (J1962)

Wymiary i waga

Sterowniki
ECU

Pozostałe parametry

Zastosowanie
Maszyny Caterpillar z 14-pinowym złączem diagnostycznym
Złącze po stronie pojazdu
14-pinowe (Caterpillar)
Działanie
Pasywna, bez konwersji protokołu
Segment
Pojazdy użytkowe i robocze
