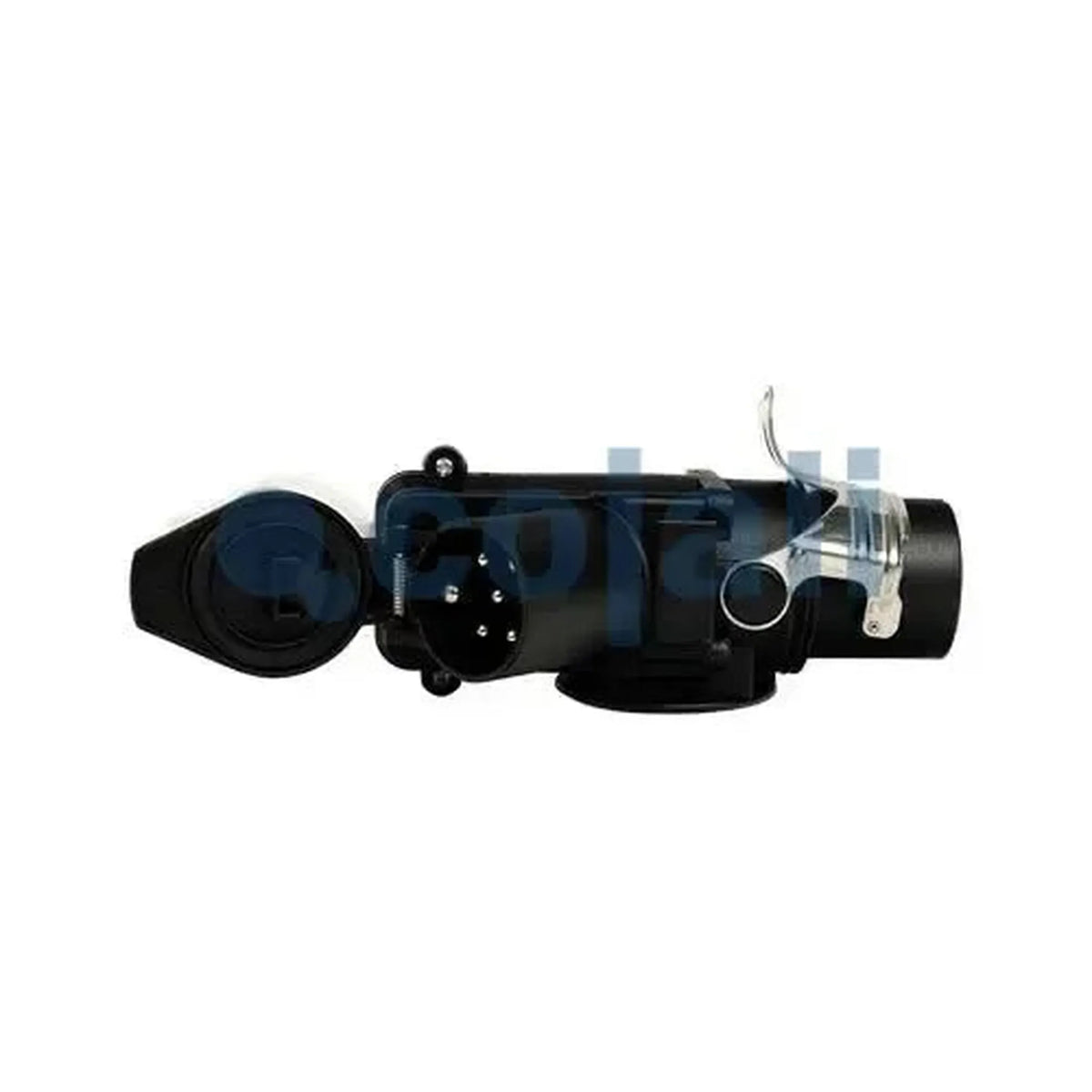

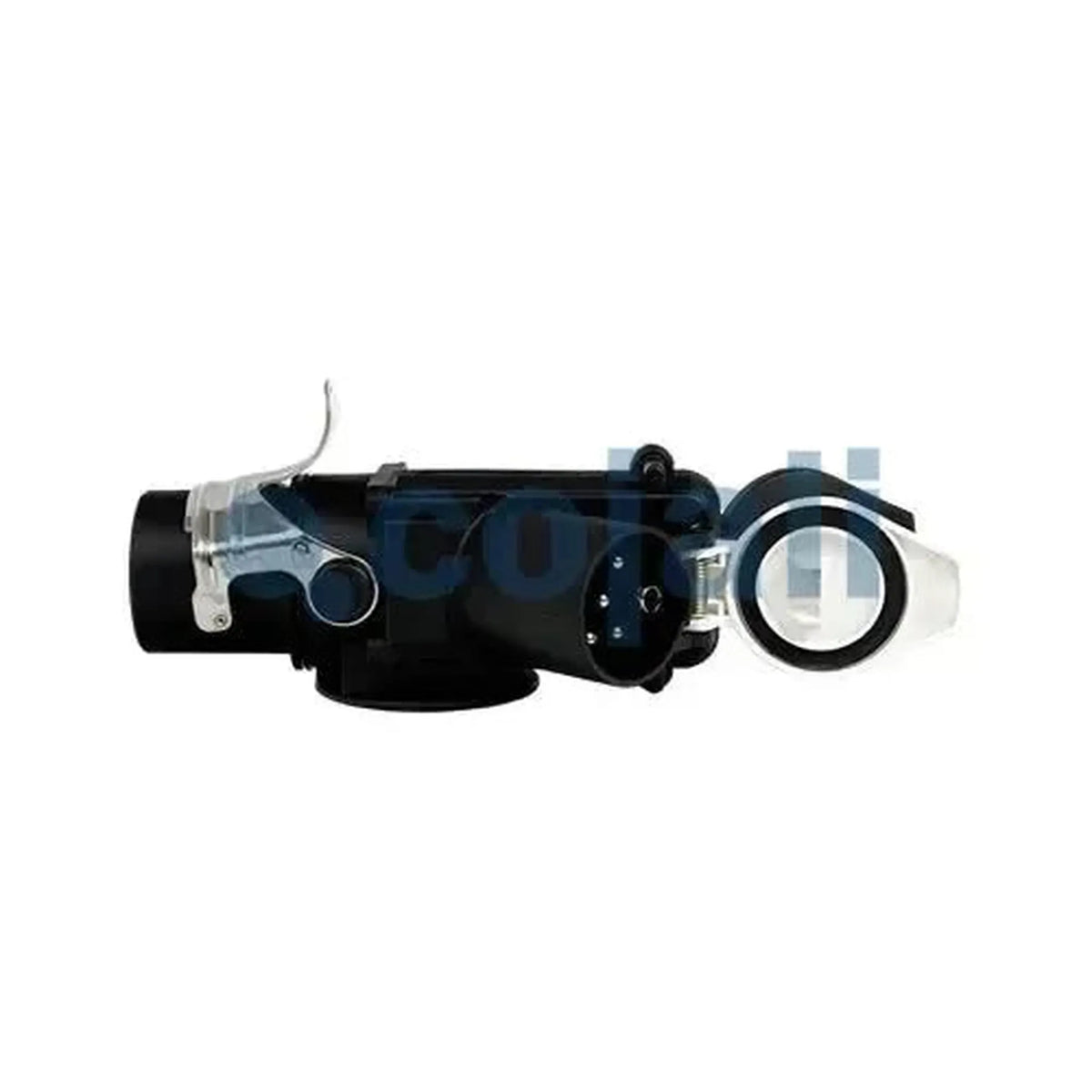

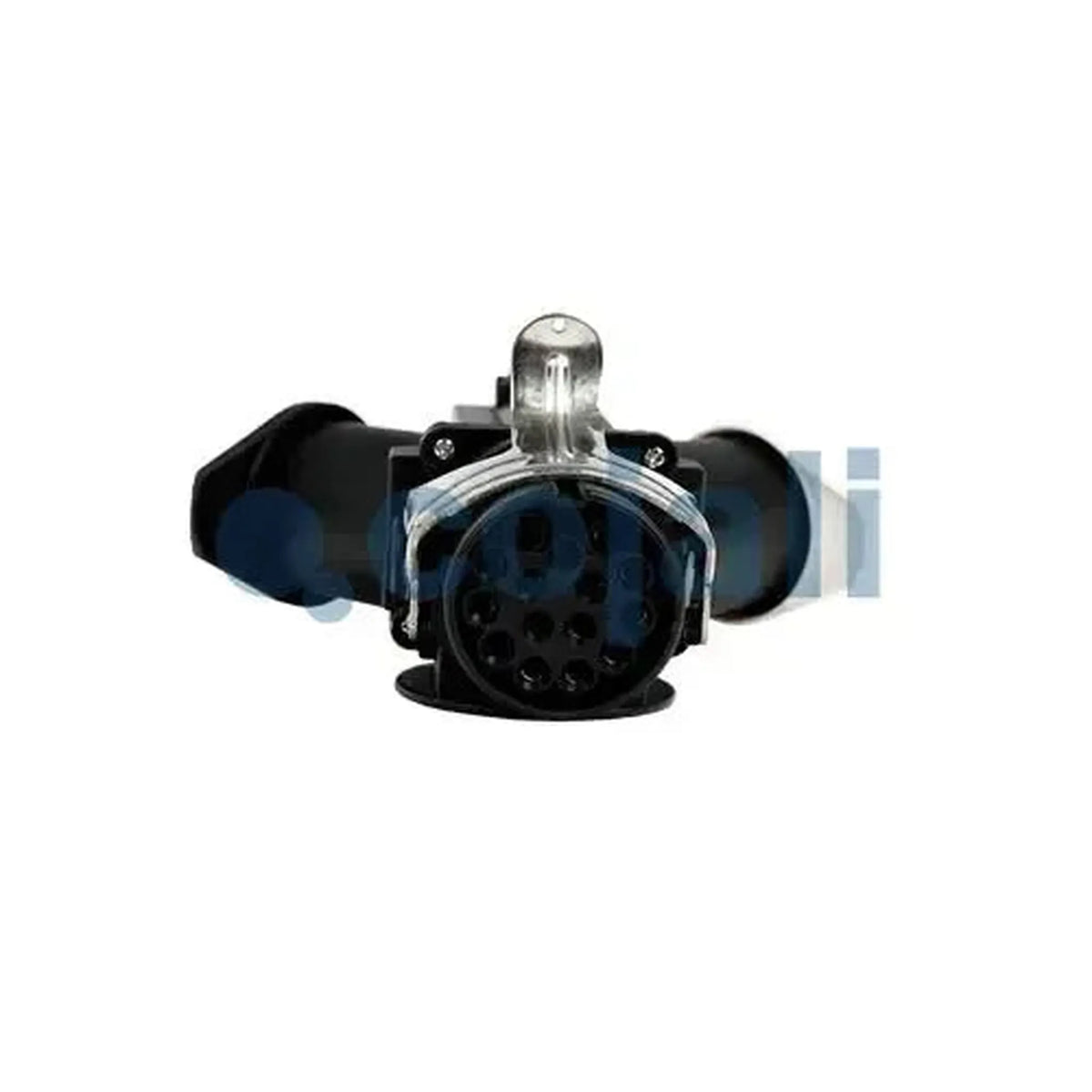

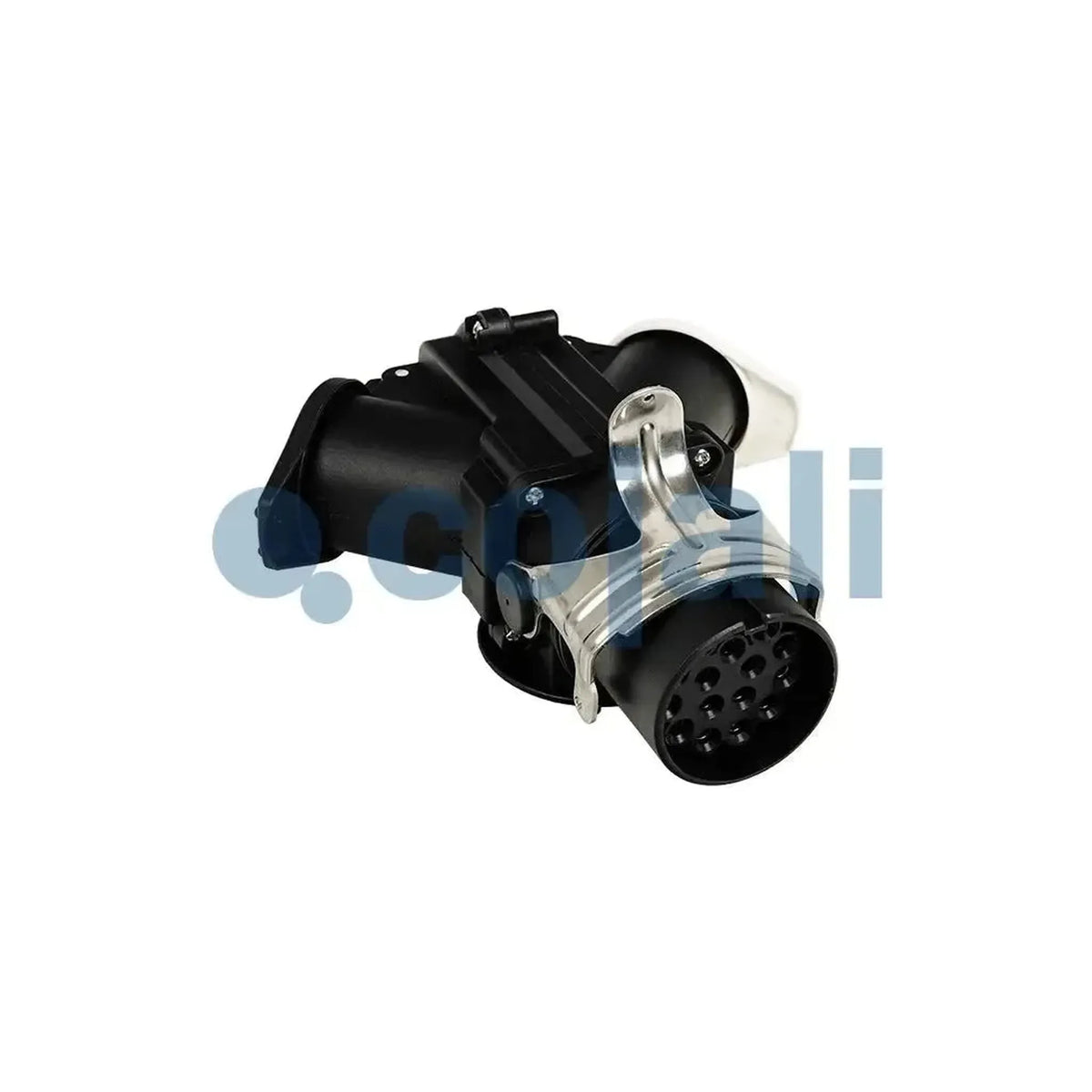

Model Cojali 2260110 to adapter spiralny z jednej strony z złączem 15-pinowym (ISO 12098), a z drugiej strony z dwoma 7-pinowymi złączami (męskimi): Type S (ISO 3731, biały) i Type N (ISO 1185, czarny). Firma Cojali przeznacza go do strony ciągnika z przyłączami 7S/7N.
W katalogu Cojali adapter figuruje jako opcjonalny kabel do Jaltest PTE, urządzenia testowego do zasilania i sygnałów między ciągnikiem a przyczepą. Na rynek brytyjski jest on, według tego katalogu, obowiązkowy.
ZALETY
UWAGI
Zastosowania i funkcje
Adapter łączy 7-pinowe złącza 24N i 24S ciągnika z 15-pinowym połączeniem, na przykład podczas testów z użyciem Jaltest PTE.
Co łączy kabel
- 15-pinowe do 24N: pin 1, 2, 4, 5, 6, 7 i 10.
- 15-pinowe do 24S: pin 3, 4, 8, 9, 11 i 12.
- Pin 9 do 24S: na pin 2 i pin 4.
- Masa: pin 4 do pinu 1 obu złączy.
- Niepodłączone: pin 13, 14 i 15.
Co można zrobić
- Test ciągnika: sprawdzenie 24N i 24S za pomocą Jaltest PTE.
- Przełożenie: 7S/7N z ciągnika na 15-pinowe.
- Odczyt: dla każdej funkcji na diodach LED w PTE.
Sposób użycia
- Sprawdzenie wtyczek: Upewnij się, że piny są czyste i proste.
- Podłączenie Type N: włóż czarne złącze do gniazda 24N ciągnika.
- Podłączenie Type S: włóż białe złącze do gniazda 24S ciągnika.
- Połączenie 15-pinowe: połącz stronę 15-pinową z kablem PTE.
- Sprawdzenie funkcji: włącz funkcje i odczytaj diody LED.
Kompatybilne pojazdy i zastosowania
Decydujący jest ciągnik z 7-pinowymi złączami Type N i Type S. Adapter przekształca te złącza na ISO 12098.
ISO 1185 i ISO 3731 na ISO 12098:
- Ciągniki z przyłączami 24N i 24S: zgodnie z ISO 1185 i ISO 3731.
Zawartość opakowania
- 1x Cojali (2260110) | 15-pin - 7-pin Type-S Spiraaladapter | Trailer
Specyfikacja techniczna
Ogólne
- Marka kabla lub adaptera. Zwykle musi odpowiadać marce Państwa urządzenia diagnostycznego.Marka
- Cojali
- Rodzaj produktu: pojedynczy kabel przejściowy, adapter bez kabla lub kompletny zestaw.Rodzaj produktu
- Adapter
Zastosowanie
- Marka urządzenia diagnostycznego, z którym współpracuje kabel. Kabel jednej marki zazwyczaj nie pasuje do testera innej marki.Kompatybilne urządzenie diagn.
- Jaltest
- Moduł Jaltest wymagany do korzystania z kabla. Bez właściwej licencji kabel nie będzie działać.Moduł oprogramowania Jaltest
- PTE przyczepy
Złącza
- Zakres temperatur, w którym można bezpiecznie używać kabla.Temperatura pracy
- od -40 do 80 °C
Wymiary i waga
- Numer referencyjny
- 2 260 110
Pozostałe parametry
- Typ
- Adapter spiralny
- Zastosowanie
- Ciągnik z 7S/7N na 15-pinowe, m.in. do Jaltest PTE
- Złącze po stronie ciągnika
- 7-pinowy Typ S (ISO 3731, biały) i 7-pinowy Typ N (ISO 1185, czarny), male
- Złącze po stronie przyczepy
- 15-pinowy ISO 12098
- Norma
- ISO 12098, ISO 1185, ISO 3731
