Cojali  |  SKU: 2260109

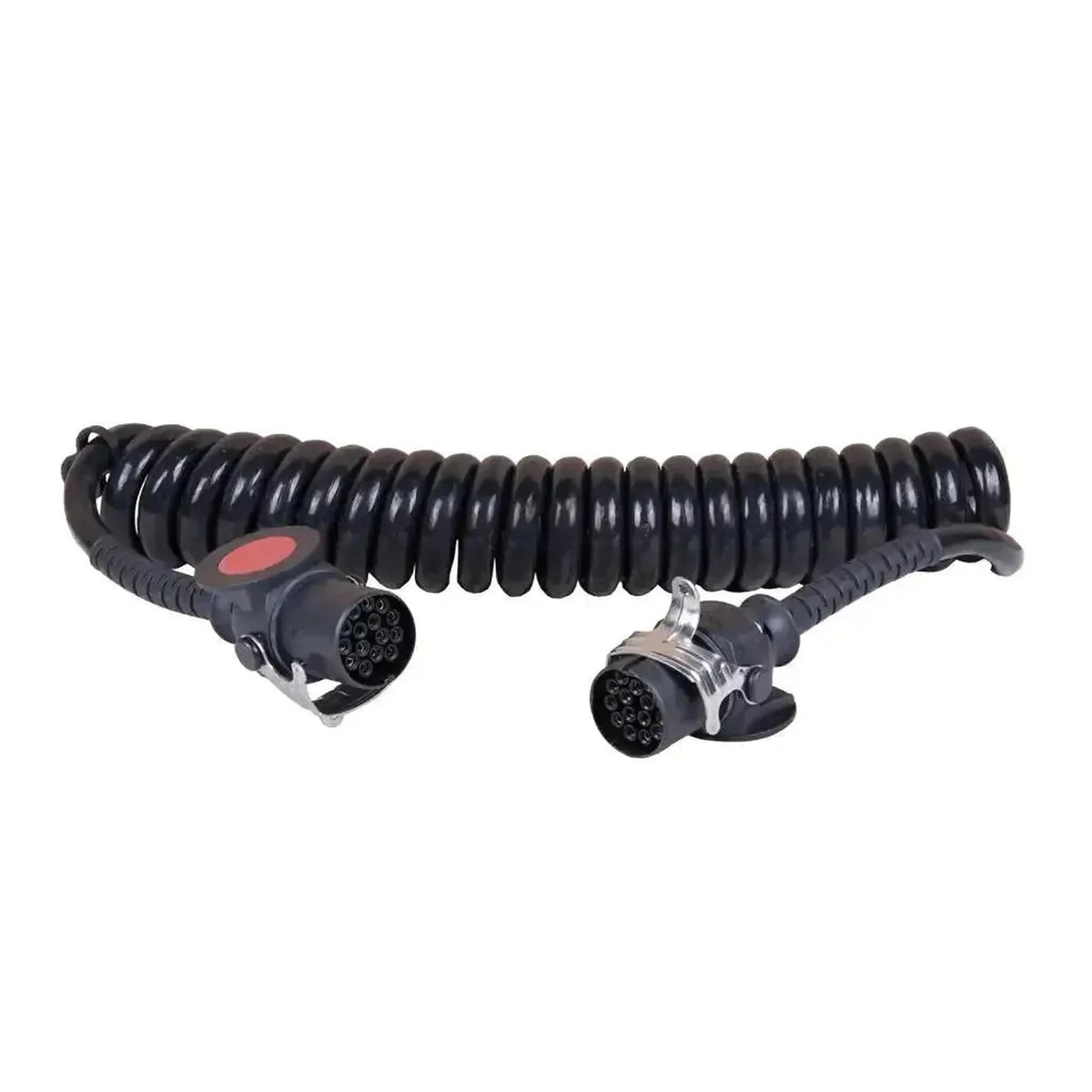

Cojali (2260109) | Spiralny kabel 15-pin Type-S/N | Przyczepa

€158,95 z VAT
€131,36 bez VAT

Gwarancja bezpośrednio od AsTools

Sami obsługujemy sprawy gwarancyjne szybko i bez pośrednictwa producenta. Dzięki naszemu własnemu magazynowi części zamiennych i wiedzy technicznej możemy Ci zazwyczaj udzielić pomocy od razu. Tylko w wyjątkowych przypadkach wysyłamy produkt do dostawcy.

2 lata gwarancji na wszystkie produkty

Wszystkie nasze produkty są dostarczane z 2-letnią gwarancją fabryczną. Gwarantuje to długotrwałą jakość i serwis.

Łatwy zwrot

Zwrot można łatwo złożyć za pośrednictwem swojego konta. Wyślemy Ci etykietę zwrotną na e-mail. Koszty zwrotu pokrywasz sam.

Profesjonalna obsługa klienta

Nasi eksperci gotowi Ci szybko i fachowo pomóc, zarówno online, jak i w naszym stacjonarnym sklepie. Pytania? Zapraszamy do kontaktu!

Cojali 2260109 to kabel spiralny 24 V z wtyczkami 15-pinowymi zgodnymi z ISO 12098 na obu końcach. Wszystkie piętnaście pinów jest połączonych jeden do jednego, więc kabel łączy bezpośrednio złącze 15-pinowe ciągnika ze złączem przyczepy.

Przez złącze 15-pinowe zgodnie z normą przechodzą: oświetlenie, tylne światło przeciwmgielne, światło cofania, zasilanie stałe oraz sygnały takie jak zużycie okładzin hamulcowych, hamulec postojowy i oś podnoszona. W katalogu Cojali kabel figuruje także jako opcjonalny kabel do Jaltest PTE.

ZALETY

✔Wszystkie piętnaście pinów są połączone, więc przekazywane są również sygnały zużycia okładzin hamulcowych, hamulca postojowego i osi podnoszonej.
✔Bez przejścia na złącze 7-pinowe: bezpośrednie połączenie między dwoma złączami 15-pinowymi.
✔Cojali podaje m.in. WABCO 4460087100 i Volvo 20730342 jako porównywalne numery referencyjne.
✔Przy maksymalnej długości 4,5 m i temperaturze pracy od -40 do 80 °C kabel nadaje się do codziennego użytku na zewnątrz.

NA CO ZWRÓCIĆ UWAGĘ

✕Piny CAN 14 i 15 wg ISO 12098 nie są przeznaczone do EBS/ABS; do tego potrzebny jest kabel ISO 7638 2260113.
✕Jeśli przyczepa ma złącza 7-pinowe 24N i 24S, wybierz 2260108, 2260135 lub 2260136.
✕Złącze 13-pinowe jest podobne do 15-pinowego, ale ma inny układ pinów i nie pasuje.
✕Tylko do instalacji 24 V; do przyczep 12 V kabel nie jest przeznaczony.

Zastosowania i funkcje

Kabel łączy złącze 15-pinowe ciągnika i przyczepy lub służy jako kabel testowy z Jaltest PTE.

Co łączy kabel

  • Piny 1–3: Kierunkowskazy i tylne światło przeciwmgielne.
  • Piny 5–8: Tylne światła, światło hamowania, światło cofania.
  • Pin 9: Stałe +24 V.
  • Piny 10–12: Zużycie okładzin hamulcowych, hamulec postojowy i oś podnoszona.
  • Piny 14 i 15: CAN, nie do EBS/ABS.
  • Piny 4 i 13: Masa.

Co możesz zrobić

  • Podłączenie: Elektryczne połączenie ciągnika i przyczepy.
  • Testowanie: Odczyt sygnałów za pomocą Jaltest PTE.
  • Wymiana: Wymiana zużytego kabla spiralnego.

Sposób użycia

  1. Sprawdzenie wtyczek: Upewnij się, że piny są czyste i proste.
  2. Znajdź złącze: Znajdź gniazdo 15-pinowe na przyczepie.
  3. Podłączenie strony przyczepy: Włóż wtyczkę do przyczepy.
  4. Podłączenie strony ciągnika: Włóż drugą wtyczkę do ciągnika lub PTE.
  5. Sprawdzenie funkcji: Sprawdź oświetlenie i sygnały dla każdej funkcji.

Pasujące pojazdy i zastosowania

Decydujące jest złącze 15-pinowe wg ISO 12098 po obu stronach. Kabel pasuje do ciągników i przyczep, z których każdy ma takie złącze.

ISO 12098:

  • Ciągniki i przyczepy ze złączem 15-pinowym: zgodnie z ISO 12098.
💡
Warto wiedzieć: Wtyczkę 15-pinową rozpoznasz po okrągłej obudowie z piętnastoma pinami. Przed zamówieniem policz piny, ponieważ wersja 13-pinowa jest podobna, ale ma inny układ pinów.

Zawartość opakowania

  • 1x Cojali (2260109) | Kabel spiralny 15-pinowy Type-S/N | Przyczepa

Specyfikacja techniczna

Ogólne

Marka kabla lub adaptera. Zwykle musi odpowiadać marce Państwa urządzenia diagnostycznego.Marka
Cojali
Rodzaj produktu: pojedynczy kabel przejściowy, adapter bez kabla lub kompletny zestaw.Rodzaj produktu
Kabel spiralny

Złącza

Napięcie instalacji pokładowej, przy którym kabel działa. Samochody ciężarowe i przyczepy zwykle używają 24 V.Napięcie
24 V
Zakres temperatur, w którym można bezpiecznie używać kabla.Temperatura pracy
od -40 do 80 °C

Wymiary i waga

Długość kabla. Dłuższy kabel zapewnia większą swobodę ruchu przy trudno dostępnym gnieździe.Długość kabla
450 cm
Waga kabla lub adaptera.Waga
2,17 kg
Numer referencyjny
2 260 109

Pozostałe parametry

Zastosowanie
Połączenie 15-pinowego złącza ciągnika i przyczepy
Złącze po stronie ciągnika
15-pinowe ISO 12098 (wtyk)
Złącze po stronie przyczepy
15-pinowe ISO 12098 (wtyk)
Norma
ISO 12098
