Cojali  |  SKU: 2260136

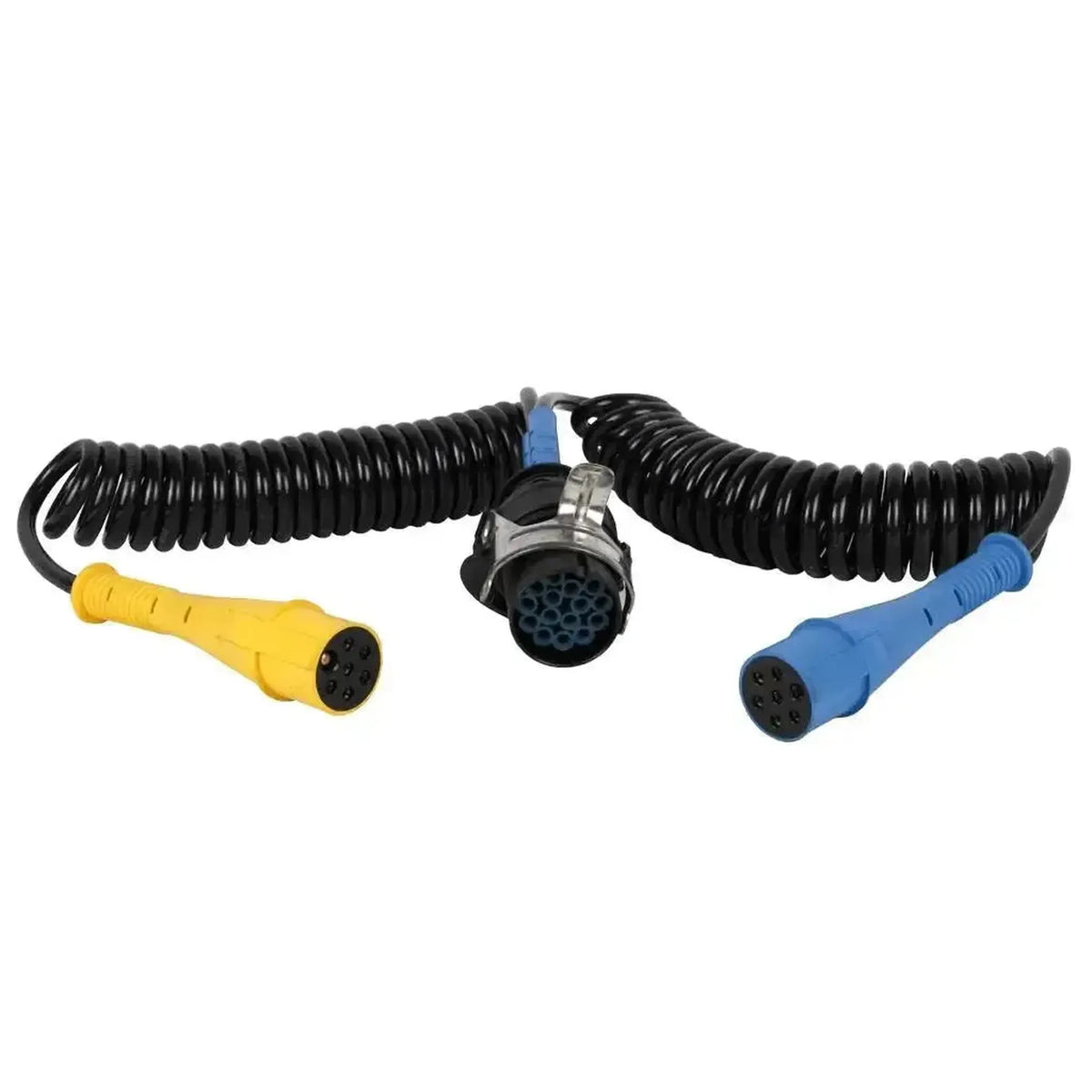

Cojali (2260136) | Iveco 7-pin – 15-pin spiralny kabel Type-S/N | Przyczepa

€159,95 z VAT
€132,19 bez VAT

Gwarancja bezpośrednio od AsTools

Sami obsługujemy sprawy gwarancyjne szybko i bez pośrednictwa producenta. Dzięki naszemu własnemu magazynowi części zamiennych i wiedzy technicznej możemy Ci zazwyczaj udzielić pomocy od razu. Tylko w wyjątkowych przypadkach wysyłamy produkt do dostawcy.

2 lata gwarancji na wszystkie produkty

Wszystkie nasze produkty są dostarczane z 2-letnią gwarancją fabryczną. Gwarantuje to długotrwałą jakość i serwis.

Łatwy zwrot

Zwrot można łatwo złożyć za pośrednictwem swojego konta. Wyślemy Ci etykietę zwrotną na e-mail. Koszty zwrotu pokrywasz sam.

Profesjonalna obsługa klienta

Nasi eksperci gotowi Ci szybko i fachowo pomóc, zarówno online, jak i w naszym stacjonarnym sklepie. Pytania? Zapraszamy do kontaktu!

De Cojali 2260136 is een 24V-spiraalkabel die een 15-pins stekker (ISO 12098) verbindt met twee 7-pins stekkers: Een Type N (ISO 1185, zwart) en een Type S (ISO 3731, wit). Cojali voert hem uit met de pinbezetting voor Iveco.

U gebruikt de kabel tussen een trekker met een 15-pins aansluiting en een trailer met de 7-pins aansluitingen 24N en 24S. In de Cojali-catalogus staat hij ook als optionele kabel voor de Jaltest PTE, het testapparaat voor voeding en signalen tussen trekker en trailer.

PLUSPUNTEN

✔Naast verlichting, mistlicht en achteruitrijlicht verbindt de kabel ook pin 10, 11 en 12 van de 15-pins stekker, zodat de Iveco-specifieke signalen op de 7-pins stekkers aankomen.
✔De zwarte 24N en de witte 24S stekker zijn op kleur te onderscheiden, zodat u ze in één handeling goed aansluit.
✔De permanente +24 V van pin 9 gaat naar pin 4 en pin 6 van de 24S, zodat beide voedingspennen op de trailer spanning krijgen.
✔Met een maximale lengte van 4,0 m en een werktemperatuur van -40 tot 80 °C is de kabel geschikt voor dagelijks gebruik buiten.

AANDACHTSPUNTEN

✕De pinbezetting is afgestemd op Iveco; de uitvoering voor Mercedes-Benz is 2260135 en de algemene uitvoering is 2260108.
✕Pin 13, 14 en 15 van de 15-pins stekker zijn niet doorverbonden, dus CAN-signalen uit de 15-pins aansluiting gaan niet mee.
✕Voor de EBS/ABS-verbinding heeft u daarnaast een kabel met ISO 7638 nodig, zoals de 2260113.
✕Alleen voor 24V-installaties; voor 12V-aanhangers is de kabel niet bedoeld.

Toepassingen en functionaliteiten

De kabel verbindt een trekker met 15-pins aansluiting met een trailer met 24N- en 24S-aansluiting, of dient als testkabel bij de Jaltest PTE.

Wat de kabel verbindt

  • Verlichting naar 24N: Knipperlichten, remlicht en achterlichten.
  • Mistlicht naar 24S: Van pin 3 naar 24S pin 7.
  • Achteruitrijlicht: Van pin 8 naar 24S pin 3.
  • Voeding naar 24S: Pin 9 naar 24S pin 4 en 6.
  • Iveco-signalen: Pin 10 naar 24N 7, pin 11 en 12 naar 24S.
  • Massa: Pin 4 naar pin 1 van beide stekkers.

Wat u kunt doen

  • Aankoppelen: Trekker en trailer elektrisch verbinden.
  • Testen: Met Jaltest PTE de signalen aflezen.
  • Vervangen: Een versleten spiraalkabel vervangen.

Zo gebruikt u hem

  1. Stekkers controleren: Kijk of de pennen schoon en recht zijn.
  2. Type N aansluiten: Steek de zwarte stekker in de 24N van de trailer.
  3. Type S aansluiten: Steek de witte stekker in de 24S van de trailer.
  4. 15-pins aansluiten: Steek de 15-pins stekker in de trekker of de PTE.
  5. Functies nalopen: Controleer verlichting en voeding per functie.

Compatibele voertuigen en toepassingen

Bepalend is de pinbezetting voor Iveco. De kabel past op een trekker met een 15-pins aansluiting volgens ISO 12098 en een trailer met 7-pins aansluitingen volgens ISO 1185 en ISO 3731.

ISO 12098 naar ISO 1185 en ISO 3731:

  • Iveco-trekkers met 15-pins aansluiting: Met een trailer met 24N en 24S.
💡
Goed om te weten: De drie 15-pins naar 2x 7-pins kabels verschillen alleen in pinbezetting. De 2260108 laat pin 10 tot en met 15 vrij, de 2260136 verbindt ook pin 10, 11 en 12, en de 2260135 verbindt pin 12 en 15. De Type N is zwart, de Type S wit.

Verpakkingsinhoud

  • 1x Cojali (2260136) | Iveco 7-pins - 15-pins Type-S/N Spiraalkabel | Trailer

Specyfikacja techniczna

Ogólne

Marka kabla lub adaptera. Zwykle musi odpowiadać marce Państwa urządzenia diagnostycznego.Marka
Cojali
Rodzaj produktu: pojedynczy kabel przejściowy, adapter bez kabla lub kompletny zestaw.Rodzaj produktu
Kabel spiralny

Złącza

Napięcie instalacji pokładowej, przy którym kabel działa. Samochody ciężarowe i przyczepy zwykle używają 24 V.Napięcie
24 V
Zakres temperatur, w którym można bezpiecznie używać kabla.Temperatura pracy
od -40 do 80 °C

Wymiary i waga

Długość kabla. Dłuższy kabel zapewnia większą swobodę ruchu przy trudno dostępnym gnieździe.Długość kabla
400 cm
Numer referencyjny
2 260 136

Pozostałe parametry

Toepassing
Elektrische verbinding trekker en trailer, pinbezetting Iveco
Aansluiting trekkerzijde
15-pins ISO 12098 (male)
Aansluiting trailerzijde
7-pins Type N (ISO 1185, zwart) en 7-pins Type S (ISO 3731, wit)
Norm
ISO 12098, ISO 1185, ISO 3731
Segment
Trailer
