Cojali  |  SKU: 2260135

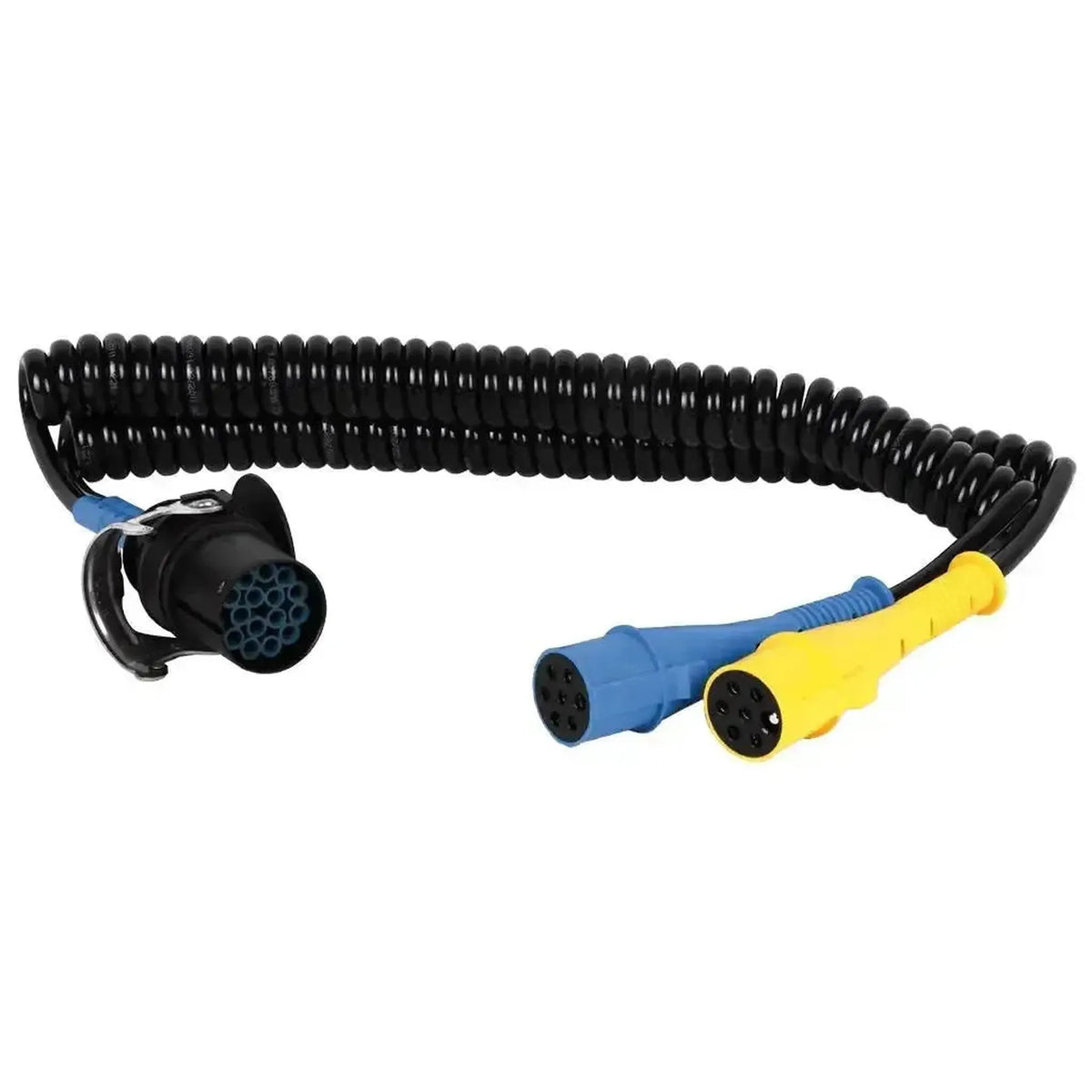

Cojali (2260135) | Spiralny kabel Mercedes 15-pin – 7-pin Type-S/N | Przyczepa

€163,95 z VAT
€135,50 bez VAT

Gwarancja bezpośrednio od AsTools

Sami obsługujemy sprawy gwarancyjne szybko i bez pośrednictwa producenta. Dzięki naszemu własnemu magazynowi części zamiennych i wiedzy technicznej możemy Ci zazwyczaj udzielić pomocy od razu. Tylko w wyjątkowych przypadkach wysyłamy produkt do dostawcy.

2 lata gwarancji na wszystkie produkty

Wszystkie nasze produkty są dostarczane z 2-letnią gwarancją fabryczną. Gwarantuje to długotrwałą jakość i serwis.

Łatwy zwrot

Zwrot można łatwo złożyć za pośrednictwem swojego konta. Wyślemy Ci etykietę zwrotną na e-mail. Koszty zwrotu pokrywasz sam.

Profesjonalna obsługa klienta

Nasi eksperci gotowi Ci szybko i fachowo pomóc, zarówno online, jak i w naszym stacjonarnym sklepie. Pytania? Zapraszamy do kontaktu!

Cojali 2260135 to kabel spiralny 24V, który łączy wtyk 15-pinowy (ISO 12098) z dwoma wtykami 7-pinowymi: Type N (ISO 1185, czarny) i Type S (ISO 3731, biały). Cojali wykonuje go z przypisaniem pinów dla Mercedes-Benz.

Kabel stosuje Pan/Pani między ciągnikiem z gniazdem 15-pinowym a przyczepą z gniazdami 7-pinowymi 24N i 24S. W katalogu Cojali figuruje również jako opcjonalny kabel do Jaltest PTE, urządzenia testowego do zasilania i sygnałów między ciągnikiem a przyczepą.

ZALETY

✔Oprócz oświetlenia, świateł przeciwmgielnych i światła cofania kabel łączy także piny 12 i 15 wtyku 15-pinowego, dzięki czemu sygnały specyficzne dla Mercedes docierają do wtyków 7-pinowych.
✔Czarna wtyczka 24N i biała wtyczka 24S są rozróżnialne kolorem, dzięki czemu można je poprawnie podłączyć jednym ruchem.
✔Stałe +24 V ze styku 9 trafia do styku 4 i 6 wtyku 24S, dzięki czemu oba styki zasilania otrzymują napięcie na przyczepie.
✔Przy maksymalnej długości 4,5 m i temperaturze pracy od -40 do 80 °C kabel nadaje się do codziennego użytku na zewnątrz.

UWAGI

✕Przypisanie pinów jest dostosowane do Mercedes-Benz; wersja dla Iveco to 2260136, a wersja ogólna to 2260108.
✕Piny 10, 11, 13 i 14 wtyku 15-pinowego nie są połączone.
✕Do połączenia EBS/ABS potrzebny jest dodatkowo kabel z ISO 7638, na przykład 2260113.
✕Przeznaczony wyłącznie do instalacji 24V; przewód nie jest przeznaczony do przyczep 12V.

Zastosowania i funkcje

Kabel łączy ciągnik z gniazdem 15-pinowym z przyczepą z gniazdami 24N i 24S albo służy jako kabel testowy do Jaltest PTE.

Co łączy kabel

  • Oświetlenie do 24N: Kierunkowskazy, światło hamowania i tylne światła.
  • Światło przeciwmgielne do 24S: Ze styku 3 do styku 7 wtyku 24S.
  • Światło cofania: Ze styku 8 do styku 3 wtyku 24S.
  • Zasilanie do 24S: Styk 9 do styku 4 i 6 wtyku 24S.
  • Sygnały Mercedes: Pin 12 do 24S 5, pin 15 do 24N 7.
  • Masa: pin 4 do pinu 1 obu wtyczek.

Co można zrobić

  • Podłączenie: Elektryczne połączenie ciągnika z przyczepą.
  • Testowanie: Odczyt sygnałów za pomocą Jaltest PTE.
  • Wymiana: Wymiana zużytego przewodu spiralnego.

Jak go używać

  1. Sprawdzenie wtyczek: upewnić się, że styki są czyste i proste.
  2. Podłączenie Typu N: Proszę włożyć czarny wtyk do gniazda 24N przyczepy.
  3. Podłączenie Typu S: Proszę włożyć biały wtyk do gniazda 24S przyczepy.
  4. Podłączenie 15-pinowe: Proszę włożyć wtyk 15-pinowy do ciągnika lub PTE.
  5. Sprawdzenie funkcji: Proszę sprawdzić oświetlenie i zasilanie dla każdej funkcji.

Kompatybilne pojazdy i zastosowania

Decydujące jest przypisanie pinów dla Mercedes-Benz. Kabel pasuje do ciągnika z złączem 15-pinowym zgodnym z ISO 12098 oraz do przyczepy z złączami 7-pinowymi zgodnymi z ISO 1185 i ISO 3731.

ISO 12098 do ISO 1185 i ISO 3731:

  • Ciągniki Mercedes-Benz z złączem 15-pinowym: z przyczepą z 24N i 24S.
💡
Warto wiedzieć: Trzy kable 15-pinowe do 2x 7-pinowych różnią się wyłącznie obsadzeniem styków. 2260108 nie wykorzystuje styków od 10 do 15, 2260136 łączy także styki 10, 11 i 12, a 2260135 łączy styki 12 i 15. Typ N jest czarny, Typ S biały.

Zawartość opakowania

  • 1x Cojali (2260135) | Kabel spiralny Mercedes 15-pinowy - 7-pinowy Type-S/N | Przyczepa

Specyfikacja techniczna

Ogólne

Marka kabla lub adaptera. Zwykle musi odpowiadać marce Państwa urządzenia diagnostycznego.Marka
Cojali
Rodzaj produktu: pojedynczy kabel przejściowy, adapter bez kabla lub kompletny zestaw.Rodzaj produktu
Kabel spiralny

Złącza

Wtyk podłączany do gniazda diagnostycznego pojazdu lub maszyny. Musi dokładnie pasować.Złącze od strony pojazdu
15-pinowy wtyk (ISO 12098)
Napięcie instalacji pokładowej, przy którym kabel działa. Samochody ciężarowe i przyczepy zwykle używają 24 V.Napięcie
24 V
Zakres temperatur, w którym można bezpiecznie używać kabla.Temperatura pracy
od -40 do 80 °C

Wymiary i waga

Długość kabla. Dłuższy kabel zapewnia większą swobodę ruchu przy trudno dostępnym gnieździe.Długość kabla
450 cm
Waga kabla lub adaptera.Waga
1,591 kg
Numer referencyjny
2 260 135

Pozostałe parametry

Zastosowanie
Połączenie elektryczne ciągnika i przyczepy, przypisanie pinów Mercedes-Benz
Złącze po stronie ciągnika
15-pinowe ISO 12098 (męskie)
Złącze po stronie przyczepy
7-pinowy Typ N (ISO 1185, czarny) i 7-pinowy Typ S (ISO 3731, biały)
Norma
ISO 12098, ISO 1185, ISO 3731
