Cojali  |  SKU: 2260113

Cojali (2260113) | Wabco kabel spiralny EBS 7-pinowy (ISO 7638) | Przyczepa

€84,95 z VAT
€70,21 bez VAT

Gwarancja bezpośrednio od AsTools

Sami obsługujemy sprawy gwarancyjne szybko i bez pośrednictwa producenta. Dzięki naszemu własnemu magazynowi części zamiennych i wiedzy technicznej możemy Ci zazwyczaj udzielić pomocy od razu. Tylko w wyjątkowych przypadkach wysyłamy produkt do dostawcy.

2 lata gwarancji na wszystkie produkty

Wszystkie nasze produkty są dostarczane z 2-letnią gwarancją fabryczną. Gwarantuje to długotrwałą jakość i serwis.

Łatwy zwrot

Zwrot można łatwo złożyć za pośrednictwem swojego konta. Wyślemy Ci etykietę zwrotną na e-mail. Koszty zwrotu pokrywasz sam.

Profesjonalna obsługa klienta

Nasi eksperci gotowi Ci szybko i fachowo pomóc, zarówno online, jak i w naszym stacjonarnym sklepie. Pytania? Zapraszamy do kontaktu!

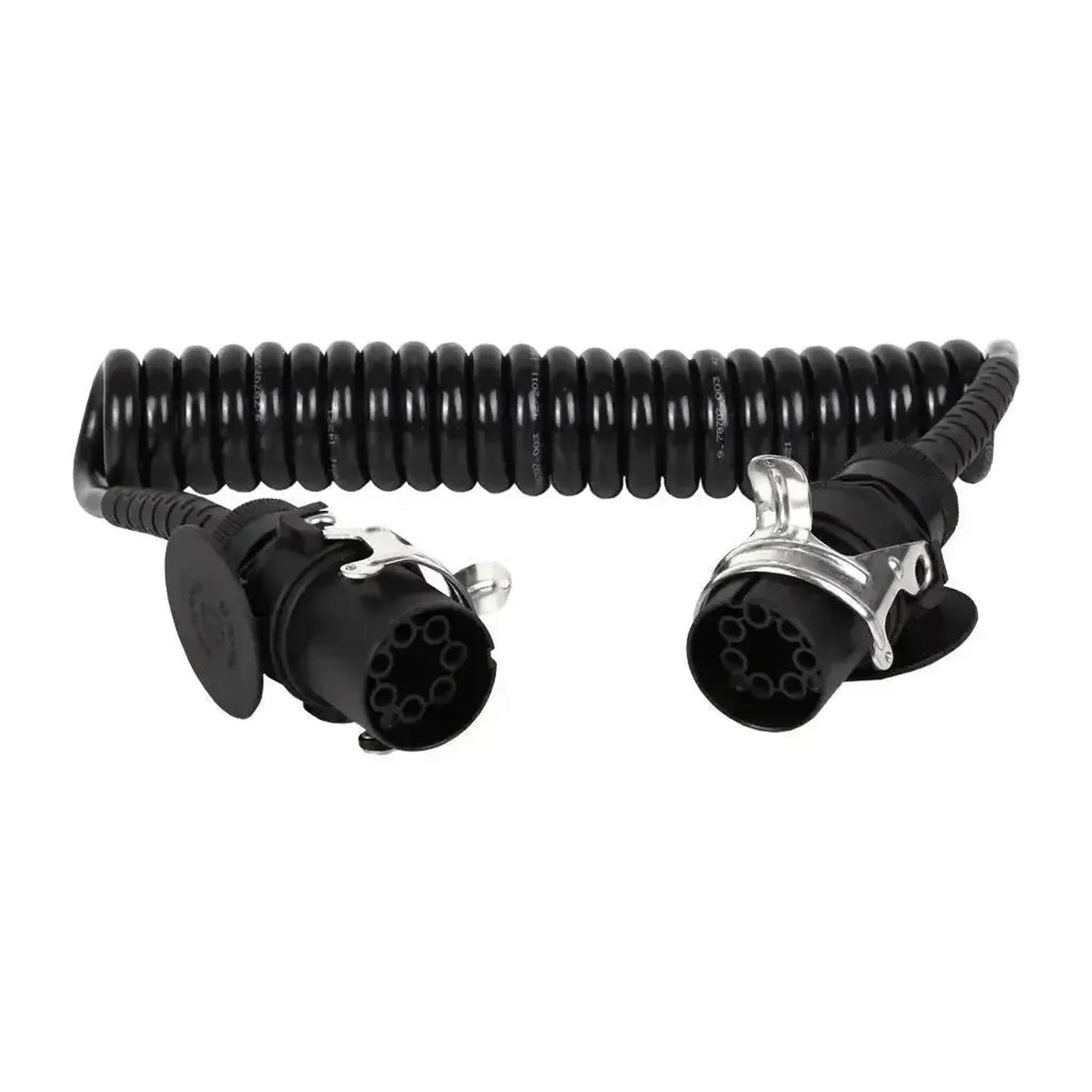

Cojali 2260113 to spiralny kabel z 7-pinowym złączem zgodnym z ISO 7638 na obu końcach, czyli przyłączem do EBS/ABS przyczepy. Wszystkie siedem styków jest połączonych jeden do jednego.

Zgodnie z normą ISO 7638 przez złącze przechodzi zasilanie zaworów regulacyjnych, zasilanie elektroniki, sygnał błędu ABS oraz połączenie CAN dla EBS i ABS. Cojali podaje WABCO 4460082430 jako numer referencyjny OE. W katalogu Cojali kabel jest również wymieniony jako opcjonalny kabel do Jaltest PTE.

ZALETY

✔Odpowiednik WABCO 4460082430, dzięki czemu może Pan/Pani bezpośrednio wymienić zużyty oryginalny kabel.
✔Przenosi sygnały CAN dla EBS i ABS, których nie przekazują kable oświetleniowe 15-pinowe i 7-pinowe.
✔Wszystkie siedem styków jest połączonych jeden do jednego, dlatego kabel działa z każdym złączem ISO 7638.
✔Przy maksymalnej długości 4,0 m i temperaturze pracy od -40 do 80 °C kabel nadaje się do codziennej eksploatacji na zewnątrz.

Na co zwrócić uwagę

✕Kabel zapewnia wyłącznie połączenie układu hamulcowego; do oświetlenia potrzebny jest dodatkowo kabel 15-pinowy lub 7-pinowy.
✕Dla przyczepy z wyłącznie złączem 24S właściwym kablem jest 2260105.
✕Słabe połączenie masy na styku 3 lub 4 powoduje komunikaty o błędach; przed użyciem sprawdź styki.
✕Cojali nie podaje napięcia; ISO 7638 występuje w wersji 24V i 12V o innym kodowaniu, dlatego sprawdź wtyczkę na przyczepie.

Zastosowania i funkcje

Kabel łączy złącze ISO 7638 ciągnika i przyczepy lub służy jako kabel testowy z Jaltest PTE.

Co łączy kabel

  • Styk 1 i 4: Zasilanie i masa zaworów regulacyjnych.
  • Styk 2 i 3: Zasilanie i masa elektroniki.
  • Styk 5: Sygnał błędu ABS.
  • Styk 6 i 7: CAN High i CAN Low dla EBS/ABS.

Co Pan/Pani może zrobić

  • Podłączanie: Połącz EBS/ABS ciągnika i przyczepy.
  • Testowanie: Sprawdź ISO 7638 za pomocą Jaltest PTE.
  • Wymiana: Wymień zużyty spiralny kabel EBS.

Jak z niego korzystać

  1. Kontrola złączy: Sprawdź, czy styki są czyste i wolne od korozji.
  2. Wyszukiwanie złącza: Znajdź gniazdo ISO 7638 na przyczepie.
  3. Podłączenie po stronie przyczepy: Włóż wtyczkę do przyczepy.
  4. Podłączenie strony ciągnika: Włóż drugą wtyczkę do ciągnika lub PTE.
  5. Kontrola: Sprawdź, czy ostrzeżenie EBS na desce rozdzielczej zgaśnie.

Pojazdy zgodne i zastosowania

Decydujące jest 7-pinowe złącze ISO 7638. Cojali podaje ten kabel dla następujących marek.

Ciężarówki:

  • DAF, Iveco, MAN, Renault i Scania: Ze złączem ISO 7638.

Przyczepy i naczepy:

  • Benalu, Kässbohrer, Kögel, Krone i Schwarzmüller: Ze złączem ISO 7638.
  • SAF i Tirsan: Ze złączem ISO 7638.

Autobus:

  • Otokar: Ze złączem ISO 7638.
💡
Warto wiedzieć: W wersji ISO 7638 24V znajduje się występ na zewnętrznym pierścieniu obok styku 5, w wersji 12V występ między stykami 3 i 4. Sprawdź na gnieździe przyczepy, jakie kodowanie Pan/Pani posiada.

Zawartość opakowania

  • 1x Cojali (2260113) | Kabel spiralny Wabco 7-pinowy EBS (ISO 7638) | Przyczepa

Specyfikacja techniczna

Ogólne

Marka kabla lub adaptera. Zwykle musi odpowiadać marce Państwa urządzenia diagnostycznego.Marka
Cojali
Rodzaj produktu: pojedynczy kabel przejściowy, adapter bez kabla lub kompletny zestaw.Rodzaj produktu
Kabel spiralny

Zastosowanie

Marka urządzenia diagnostycznego, z którym współpracuje kabel. Kabel jednej marki zazwyczaj nie pasuje do testera innej marki.Kompatybilne urządzenie diagn.
  • Jaltest
Moduł Jaltest wymagany do korzystania z kabla. Bez właściwej licencji kabel nie będzie działać.Moduł oprogramowania Jaltest
  • PTE przyczepy

Złącza

Linie danych, którymi kabel przesyła sygnały. Pojazd i tester muszą stosować ten sam sposób komunikacji.Komunikacja
  • CAN-bus
Zakres temperatur, w którym można bezpiecznie używać kabla.Temperatura pracy
od -40 do 80 °C

Wymiary i waga

Numer referencyjny
2 260 113

Pozostałe parametry

Zastosowanie
Połączenie EBS/ABS ciągnika i przyczepy
Złącze po stronie ciągnika
7-pinowe ISO 7638 (wtyk)
Złącze po stronie przyczepy
7-pinowe ISO 7638 (wtyk)
Długość
Maksymalnie 4,0 m
