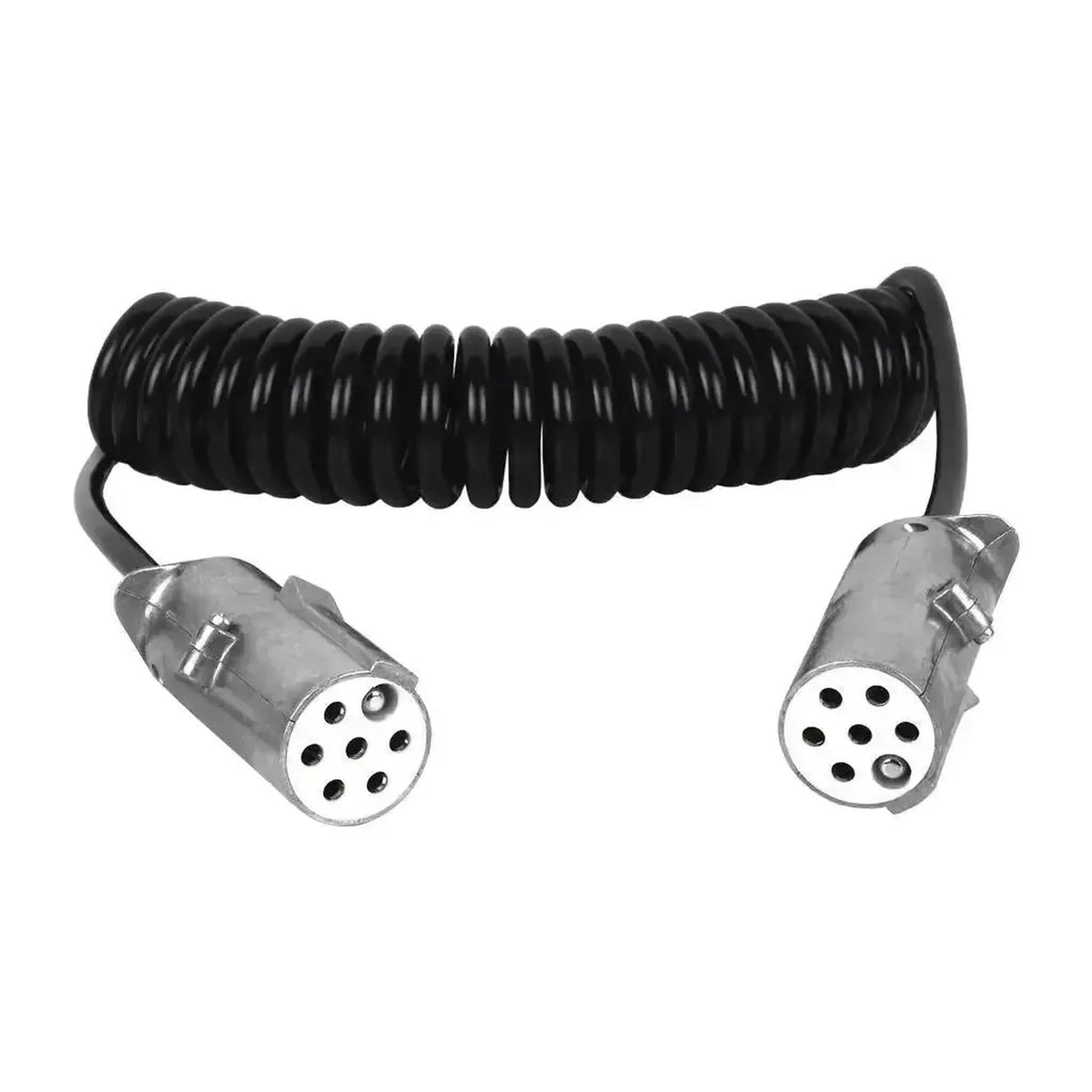

Cojali 2260105 to spiralny przewód 24V z wtyczkami Type S 7-pinowymi zgodnymi z ISO 3731 na obu końcach, w kolorze białym. Przewód łączy gniazdo 24S ciągnika z gniazdem przyczepy, połączone pin do pinu.
Cojali podaje WABCO 4413000030 jako numer referencyjny OE. Przez złącze 24S, zgodnie z normą, przebiegają zasilanie stałe, zasilanie przez stacyjkę, sygnał usterki ABS, światło cofania oraz przeciwmgielne tylne. W katalogu Cojali przewód figuruje także jako opcjonalny przewód do Jaltest PTE.
ZALETY
UWAGI
Zastosowania i funkcje
Przewód łączy złącze 24S ciągnika i przyczepy lub służy jako przewód testowy z Jaltest PTE.
Co łączy przewód
- Styk 4 i 6: Zasilanie stałe i przez stacyjkę.
- Styk 2: Sygnał usterki ABS.
- Styk 3: Światło cofania.
- Styk 7: Przeciwmgielne światło tylne.
- Styk 5: Sterowanie przez masę.
- Styk 1: Masa.
Co može Pan/Pani zrobić
- Podłączenie: Elektryczne połączenie ciągnika z przyczepą.
- Testowanie: Odczyt sygnałów za pomocą Jaltest PTE.
- Wymiana: Wymiana zużytego przewodu spiralnego.
Jak go używać
- Kontrola wtyczek: Sprawdź, czy styki są czyste i proste.
- Znalezienie złącza: Znajdź białe 24S na ciągniku i przyczepie.
- Podłączenie strony przyczepy: Włóż wtyczkę do 24S przyczepy.
- Podłączenie strony ciągnika: Włóż drugą wtyczkę do ciągnika lub PTE.
- Sprawdzenie funkcji: Sprawdź zasilanie, światło przeciwmgielne i światło cofania.
Pojazdy i zastosowania zgodne
Decydujące jest złącze Type S 7-pinowe zgodne z ISO 3731. Cojali podaje przewód dla następujących ciężarówek.
Mercedes-Benz:
- Atego, L, MK, NG i SK: Z złączem 24S.
Scania:
- Seria 2, 3 i 4, P, G, R i T: Z złączem 24S.
Volvo:
- F10, F12, F16, N10 i N12: Z złączem 24S.
- FL10, FL12, FM9, FM10, FM11, FM12 i FM13: Z złączem 24S.
- FH12, FH13 i FH16: Także FH13 i FH16 Euro 6.
DAF, MAN i Renault:
- Ciężarówki: Z złączem 24S.
Zawartość opakowania
- 1x Cojali (2260105) | Spiralny kabel Wabco 7-pinowy Type-S (ISO 3731) | Przyczepa
Specyfikacja techniczna
Ogólne
- Marka kabla lub adaptera. Zwykle musi odpowiadać marce Państwa urządzenia diagnostycznego.Marka
- Cojali
- Rodzaj produktu: pojedynczy kabel przejściowy, adapter bez kabla lub kompletny zestaw.Rodzaj produktu
- Kabel spiralny
Złącza
- Napięcie instalacji pokładowej, przy którym kabel działa. Samochody ciężarowe i przyczepy zwykle używają 24 V.Napięcie
- 24 V
- Zakres temperatur, w którym można bezpiecznie używać kabla.Temperatura pracy
- od -40 do 80 °C
Wymiary i waga
- Długość kabla. Dłuższy kabel zapewnia większą swobodę ruchu przy trudno dostępnym gnieździe.Długość kabla
- 410 cm
- Waga kabla lub adaptera.Waga
- 1,04 kg
- Numer referencyjny
- 2 260 105
Pozostałe parametry
- Zastosowanie
- Połączenie złącza 24S ciągnika i przyczepy
- Złącze po stronie ciągnika
- 7-pinowy Type S (ISO 3731, biały)
- Złącze po stronie przyczepy
- 7-pinowy Type S (ISO 3731, biały)
- Segment
- Przyczepa
