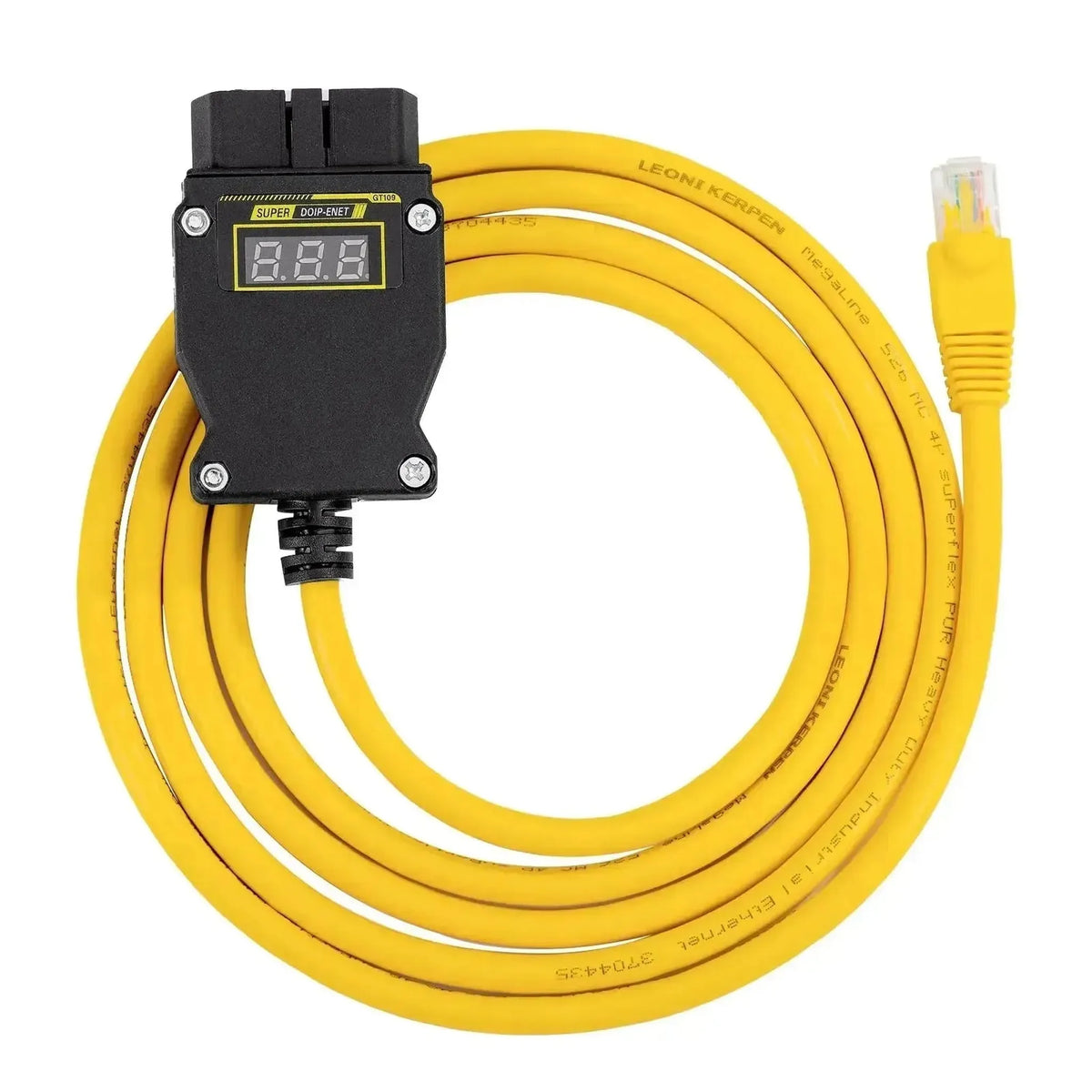

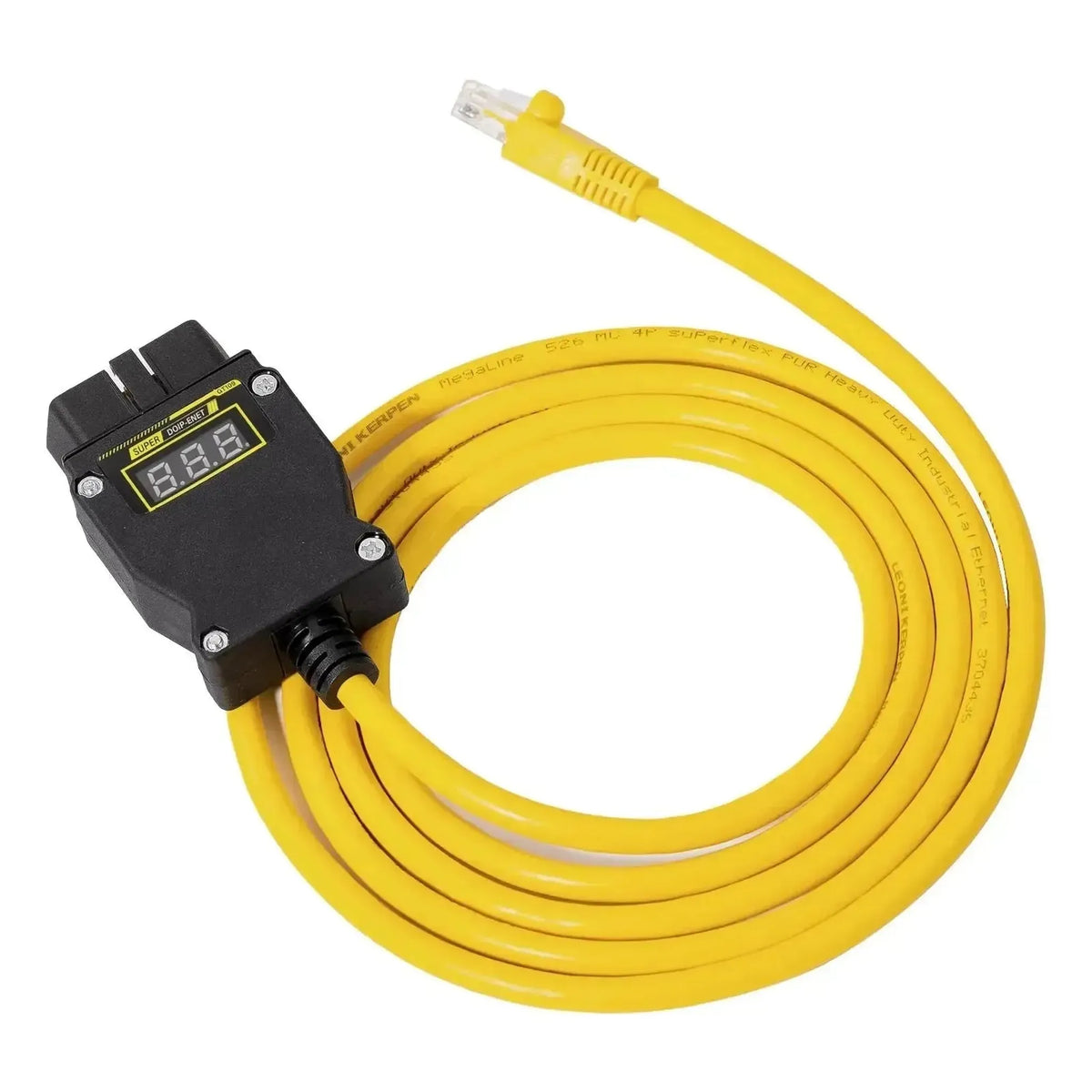

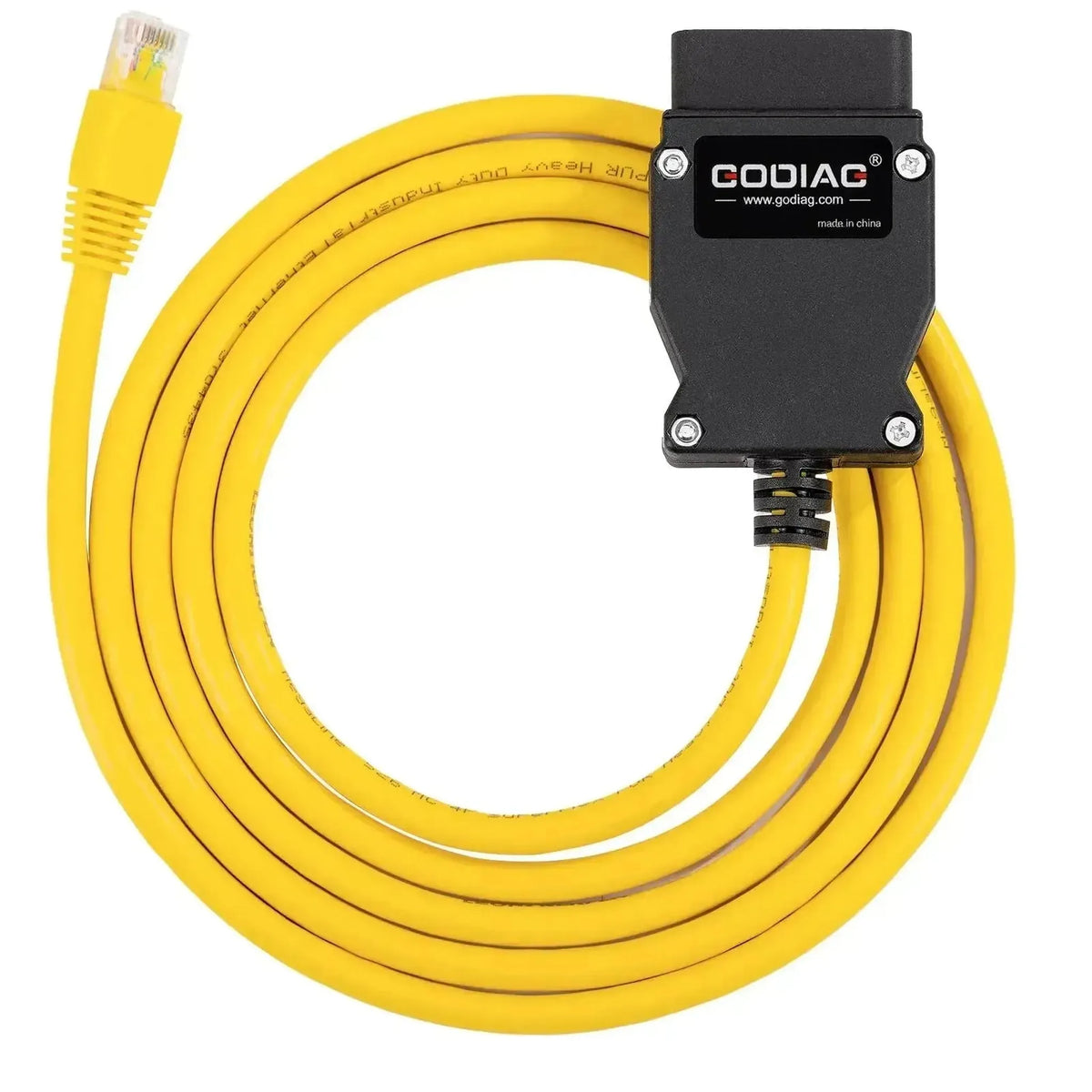

GoDiag GT109 to wyspecjalizowany kabel interfejsowy zaprojektowany dla pojazdów obsługujących protokół DoIP (Diagnostics over Internet Protocol). Kabel zapewnia bezpośrednie, fizyczne połączenie między portem OBD2 pojazdu a zewnętrznym systemem diagnostycznym lub laptopem za pośrednictwem złącza RJ45 Ethernet. Konstrukcja została specjalnie opracowana do zastosowań intensywnie wykorzystujących dane w warsztacie, takich jak zaawansowana diagnostyka, kodowanie pojazdów oraz flashowanie lub programowanie jednostek sterujących (ECU). Dzięki połączeniu przewodowym Ethernet gwarantowana jest niezwykle wysoka przepustowość, która jest niezbędna do bezpiecznej i stabilnej komunikacji w nowoczesnych sieciach pojazdów.
Pod względem technicznym kabel działa jako pasywny most danych, przekazując komunikację Ethernet (ENET) bezpośrednio z pinów OBD2 do karty sieciowej podłączonego komputera. Kabel sam w sobie nie wykonuje tłumaczenia protokołu; interakcja i przetwarzanie danych są całkowicie obsługiwane przez oprogramowanie diagnostyczne na komputerze. Kluczową funkcją dla praktyki jest wbudowana miernicy napięcia w złączu OBD2. Mierzy ona bieżące napięcie pokładowe i wyświetla je na zintegrowanym wyświetlaczu. Jeśli napięcie zasilania spadnie poniżej 11 woltów, kabel natychmiast aktywuje alarm akustyczny. To ostrzega technika o ryzyku utraty danych i konieczności wstrzymania diagnostyki lub programowania, aż do podłączenia zewnętrznej ładowarki akumulatora.
ZALETY
OGRANICZENIA
Zastosowania i funkcjonalności
Kabel interfejsu ułatwia bezpośrednią komunikację sieciową na poziomie OEM dla zaawansowanych procesów diagnostycznych i programowania w warsztacie.
- Diagnostyka DoIP: Odczyt parametrów i kasowanie kodów błędów w sieciach pojazdów komunikujących się za pośrednictwem protokołu Diagnostics over Internet Protocol.
- Kodowanie pojazdu: Dostosowanie danych konfiguracyjnych i aktywacja ukrytych funkcji w urządzeniach sterujących za pośrednictwem połączeń ENET.
- Programowanie ECU: Stabilne flashowanie nowego oprogramowania lub aktualizacji programowego na jednostkach sterujących, gdzie wysoka przepustowość ethernet jest niezbędna.
- Monitorowanie napięcia: Ciągłe śledzenie napięcia pojazdu podczas pracy, aby zapobiec bricking modułów z powodu przerwania zasilania.
Funkcje specjalne i możliwości zaawansowane
Sprzęt został zaprojektowany z wbudowanymi funkcjami bezpieczeństwa mającymi na celu minimalizowanie ryzyka podczas głębokich ingerencji w elektronikę pojazdu.

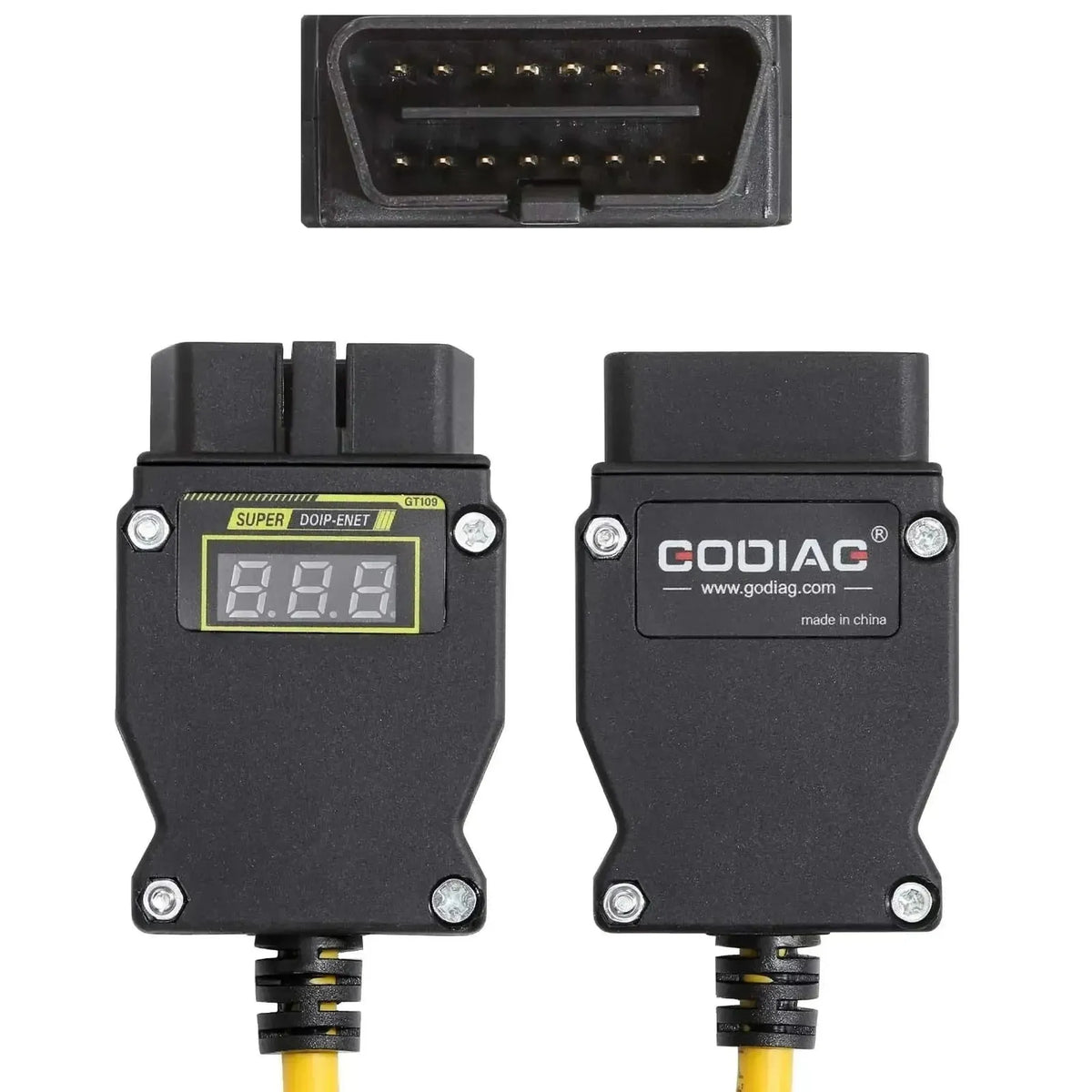

- Cyfrowy wyświetlacz LED: Wyświetla w czasie rzeczywistym dokładne napięcie pokładowe bezpośrednio na obudowie złącza OBD2.
- Alarm niedonapięcia: Automatycznie generuje głośny sygnał ostrzegawczy, gdy napięcie spada poniżej granicy ~11V, wskazując na niebezpieczny stan pracy.
- Pasywny most sieciowy: Tworzy bezpośrednie, sprzętowe połączenie Ethernet (ENET) bez opóźniających wewnętrznych chipów, aby uzyskać maksymalną integralność danych.
Pojazdy zgodne
Kabel ma szerokie zastosowanie w nowoczesnych pojazdach wyposażonych w architekturę sieciową DoIP/ENET. Kompatybilność zależy od użytego oprogramowania diagnostycznego.
Potwierdzone marki pojazdów obsługujące DoIP:
- BMW: Modele z architekturą ENET (seria F, seria G, seria I).
- Mercedes-Benz: Ostatnie modele obsługujące DoIP.
- Volkswagen / Audi: Modele na najnowszych platformach z aktywną komunikacją DoIP za pośrednictwem gateway'a.
- Inne marki: Land Rover, Volvo i Geely (określone modele wyposażone w obsługę DoIP na porcie diagnostycznym).
Zgodne oprogramowanie i systemy operacyjne
Ponieważ ten kabel jest pasywnym interfejsem sprzętowym, funkcjonalność jest w całości określana przez zewnętrzne pakiety oprogramowania. Kabel dostarczany jest bez oprogramowania.
Kompatybilne oprogramowanie:
- ISTA / E-Sys: Do diagnostyki, kodowania i programowania za pośrednictwem ENET na BMW.
- XENTRY: Do diagnostyki pojazdów DoIP w Mercedes-Benz.
- Odis: Do diagnostyki i programowania na modelach VAG obsługujących DoIP.
- Oprogramowanie OEM: Kompatybilne z Pathfinder (Land Rover) lub VIDA (Volvo), jeśli prawidłowo skonfigurowane do pracy z Ethernet/DoIP.
Systemy operacyjne:
- Windows: Windows 10 i Windows 11 (wymaga prawidłowej konfiguracji ustawień karty sieciowej, takich jak IP lub DHCP, w zależności od wymagań oprogramowania).
Zawartość opakowania
- 1x GoDiag GT109 | Kabel interfejsowy (2 metry)
Specyfikacja techniczna
| Specyfikacja | Opis |
|---|---|
| Marka produktu | GoDiag |
| Model produktu | GT109 |
| Kategoria produktu | Kabel interfejsu |
| Złącze pojazdu | OBD2 (16-stykowy) |
| Złącze systemowe | RJ45 (Ethernet) |
| Obsługiwane protokoły | DoIP, ENET |
| Funkcje sprzętowe | Wyświetlacz cyfrowy, alarm niedonapięcia (~11V) |
| Długość kabla | 2 metry |
| Oprogramowanie w zestawie | Nie |
