Jaltest  |  SKU: JDC40AM2

Jaltest (JDC40AM2) | Adapter zasilający 7-pin PLC J2497 | Przyczepa

€114,95 z VAT
€95,00 bez VAT

Gwarancja bezpośrednio od AsTools

Sami obsługujemy sprawy gwarancyjne szybko i bez pośrednictwa producenta. Dzięki naszemu własnemu magazynowi części zamiennych i wiedzy technicznej możemy Ci zazwyczaj udzielić pomocy od razu. Tylko w wyjątkowych przypadkach wysyłamy produkt do dostawcy.

2 lata gwarancji na wszystkie produkty

Wszystkie nasze produkty są dostarczane z 2-letnią gwarancją fabryczną. Gwarantuje to długotrwałą jakość i serwis.

Łatwy zwrot

Zwrot można łatwo złożyć za pośrednictwem swojego konta. Wyślemy Ci etykietę zwrotną na e-mail. Koszty zwrotu pokrywasz sam.

Profesjonalna obsługa klienta

Nasi eksperci gotowi Ci szybko i fachowo pomóc, zarówno online, jak i w naszym stacjonarnym sklepie. Pytania? Zapraszamy do kontaktu!

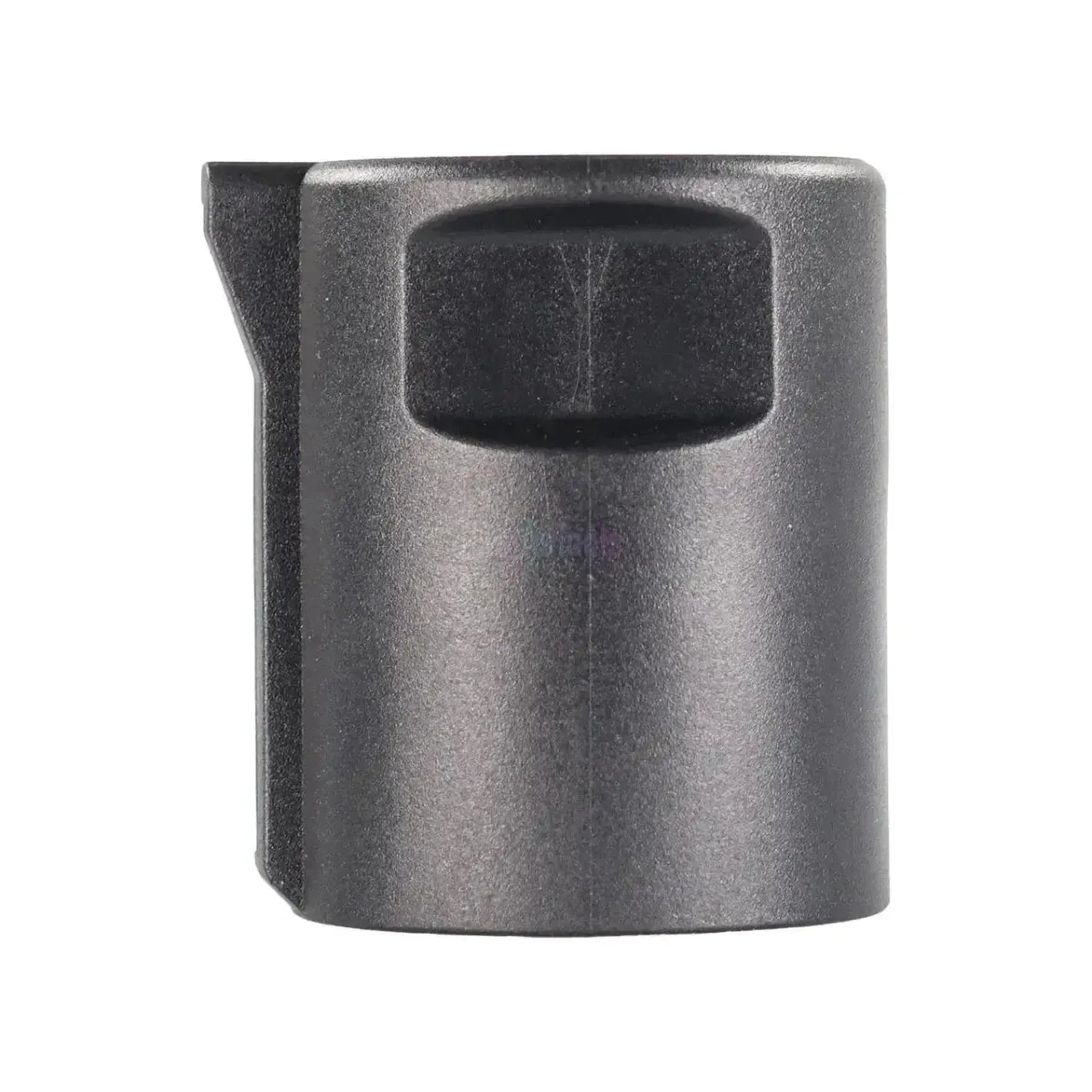

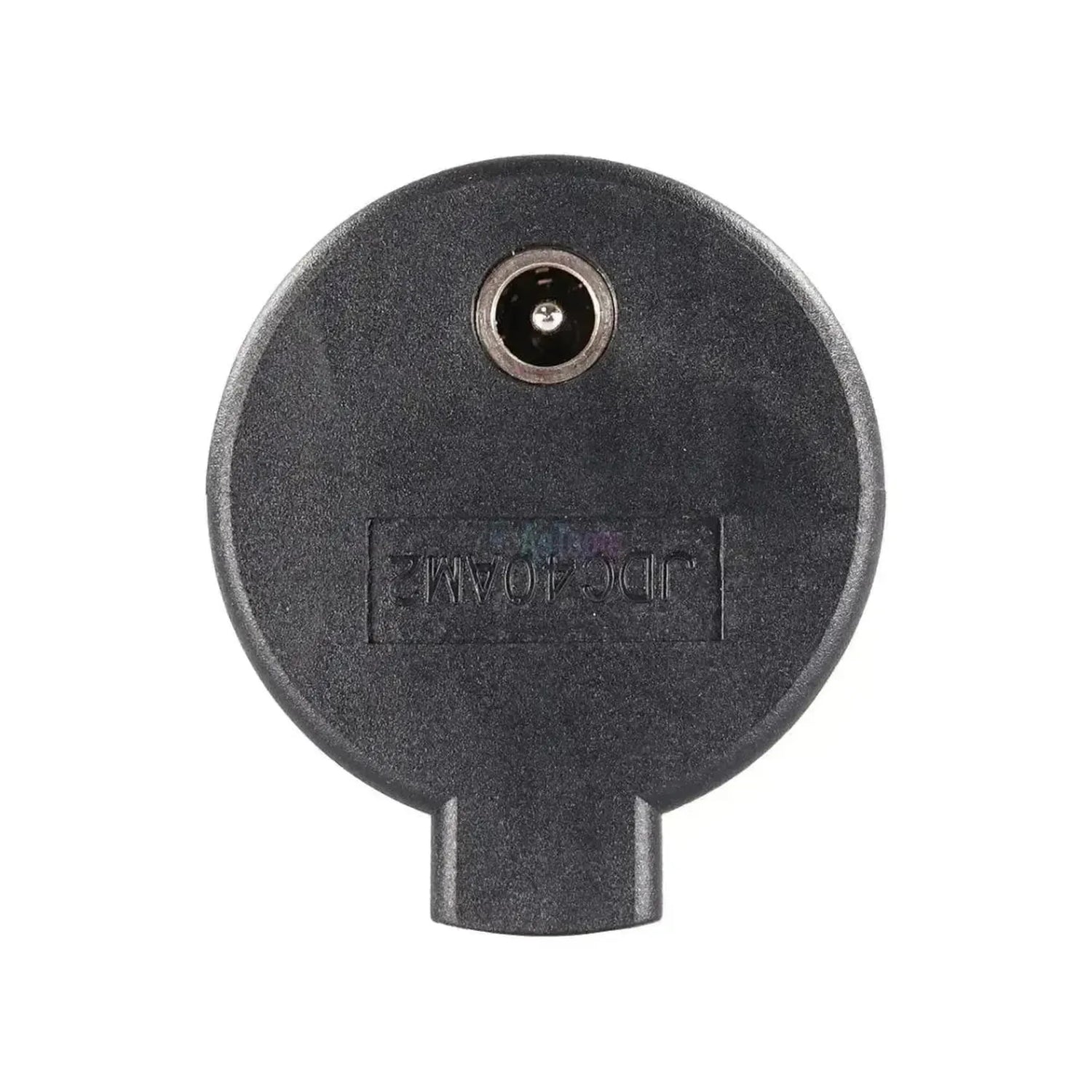

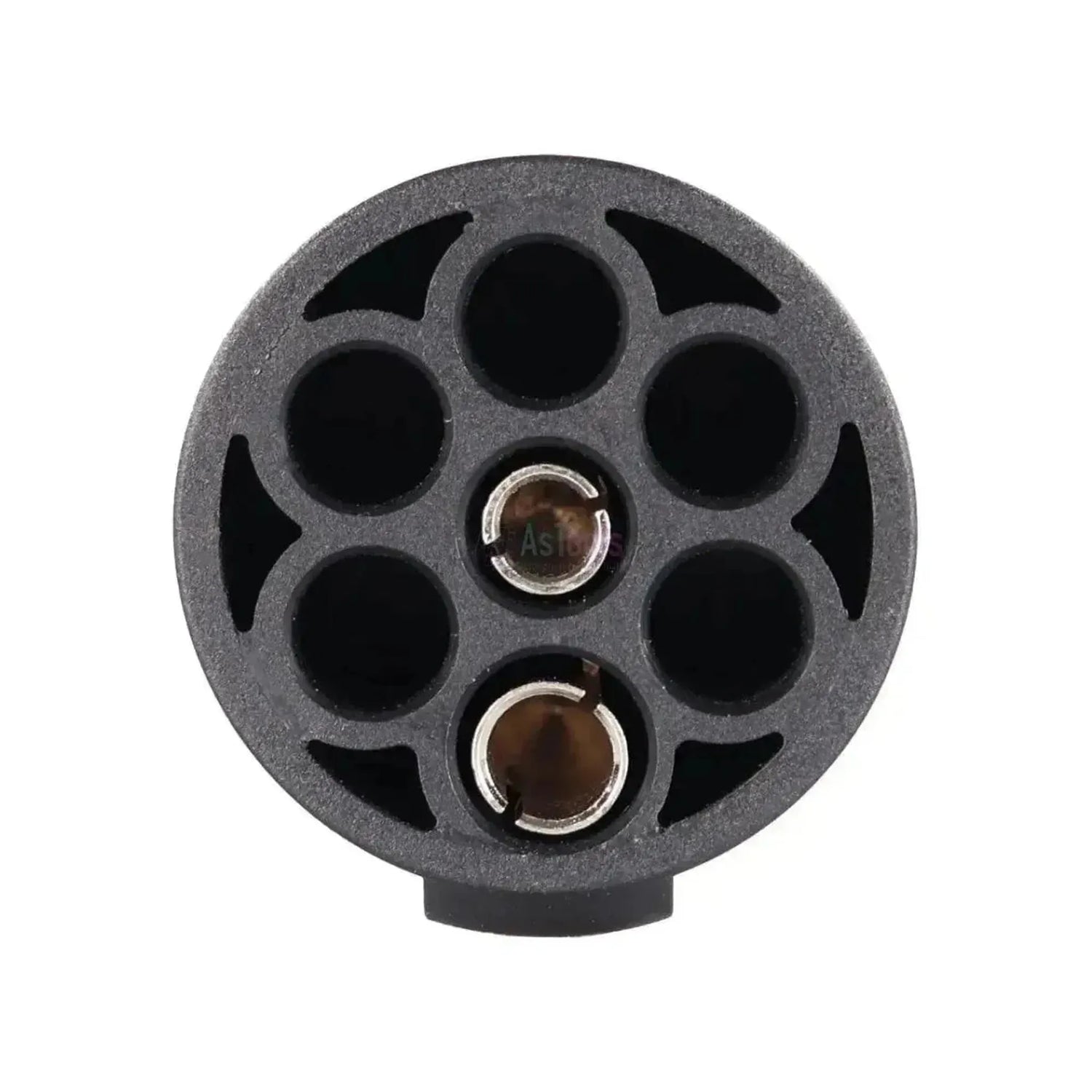

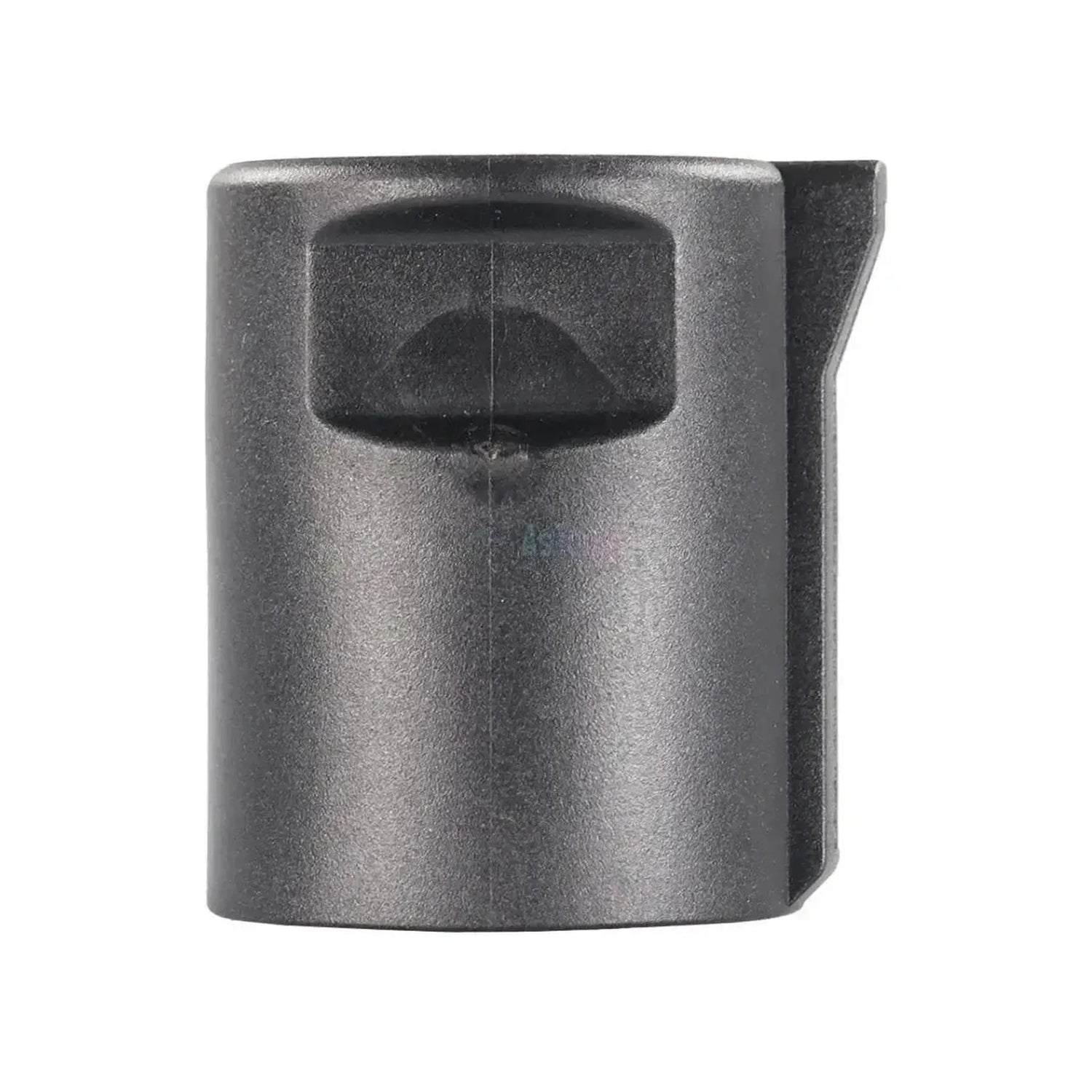

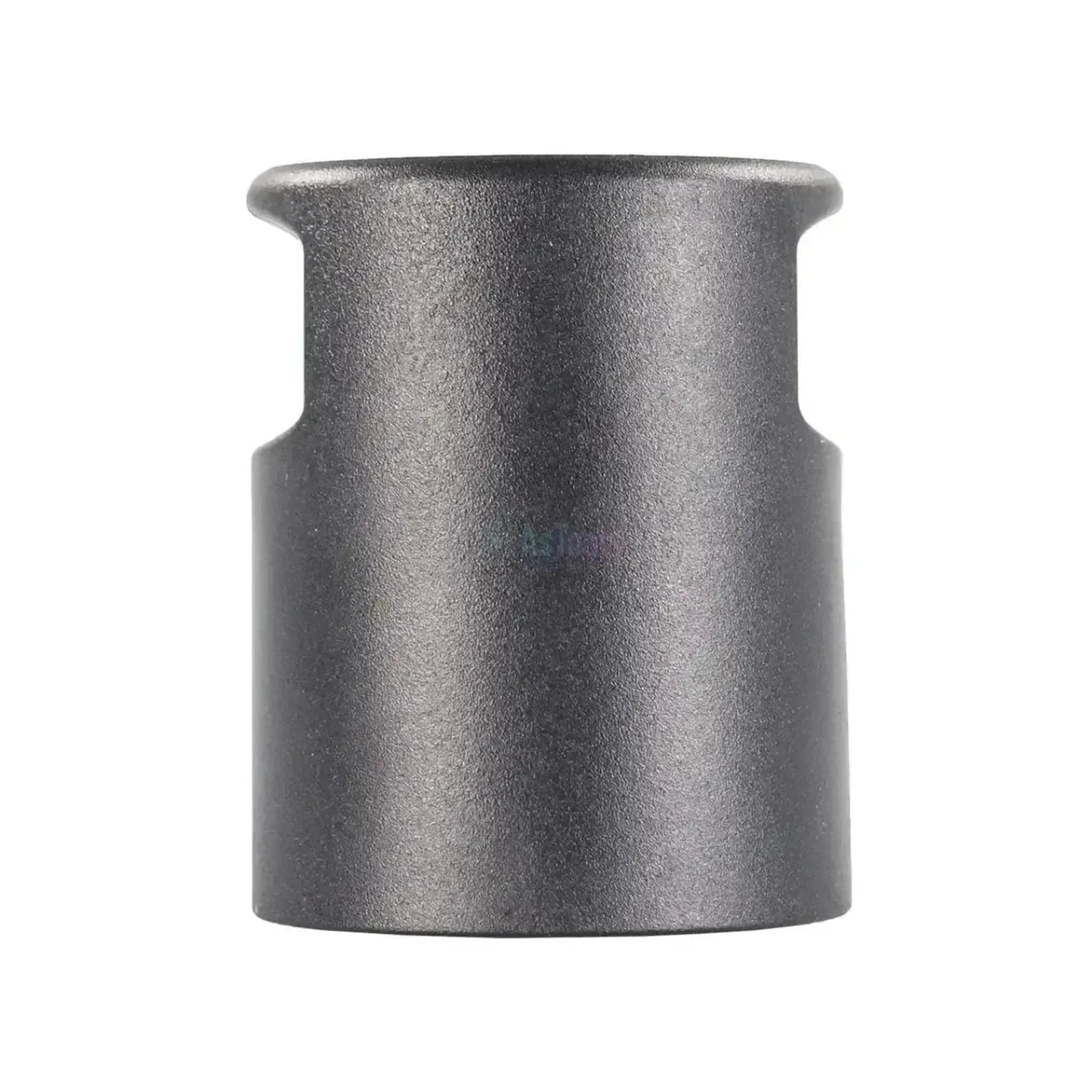

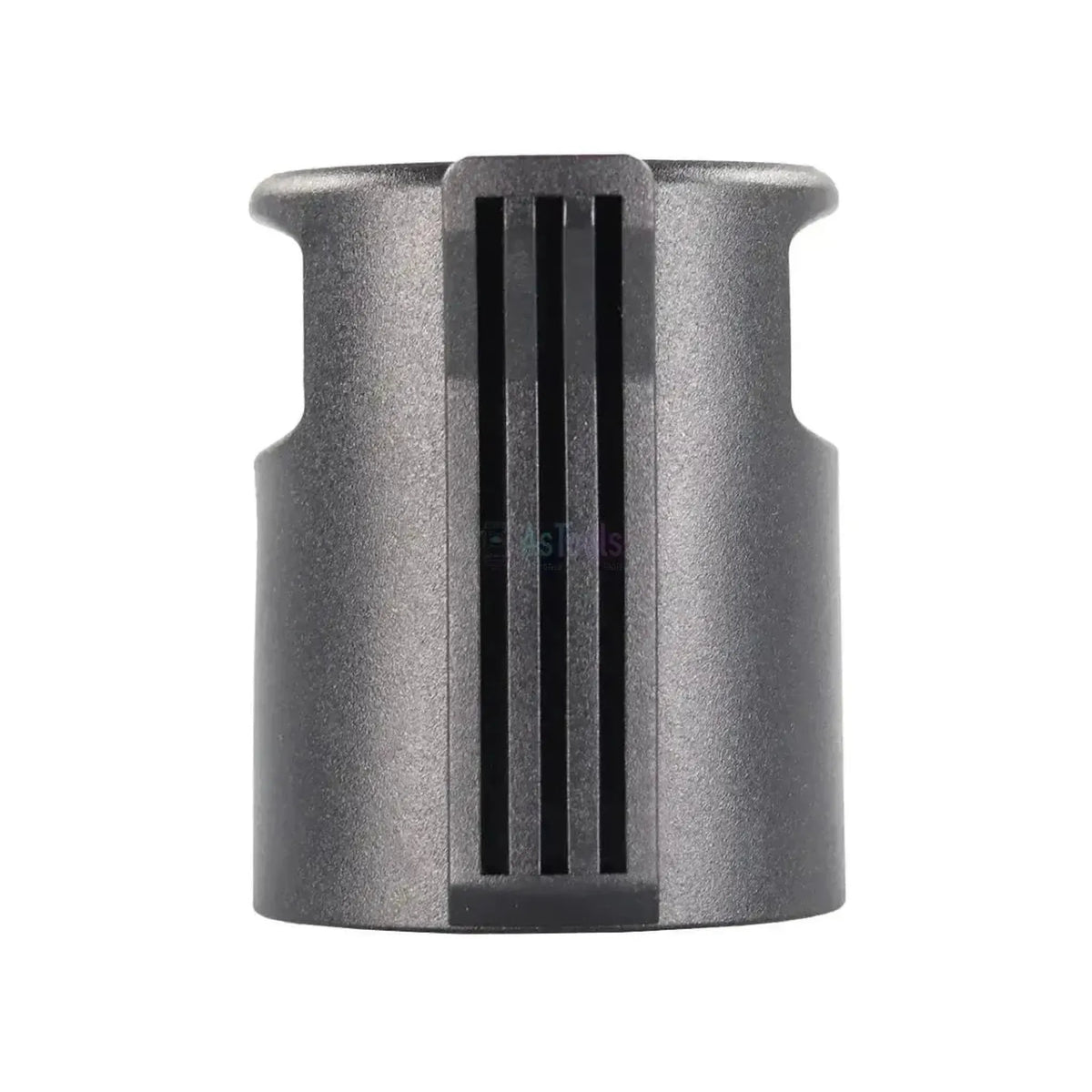

De Jaltest JDC40AM2 is een kort zwart opzetstuk van 4,8 cm dat op de 7-polige PLC-verbinding tussen trekkend voertuig en aanhanger wordt geschoven. Aan de voorzijde zit een ronde houder met zeven posities, waarvan er twee een metalen aansluitpunt dragen: Een kleine en een met een duidelijk grotere diameter. De achterzijde is een gesloten, afgeronde behuizing met een geribbelde duimgreep, zonder snoer en zonder tweede aansluiting.

De twee bezette posities zijn de voedingsaders. De spanning komt uit de 7-polige verbinding zelf, dezelfde verbinding waarover SAE J2497 zijn gegevens stuurt. Het onderdeel maakt zelf geen stroom, maar zet de aanwezige spanning door naar de PLC-opstelling waarmee u de oplegger uitleest. Samen met de JDC112A en een 9-pins Deutsch-diagnosekabel vormt hij die opstelling. Hij is opgegeven voor de Jaltest Link V8.1 en V9 en valt onder Jaltest CV.

PLUSPUNTEN

✔Verzorgt in de PLC-opstelling de voedingsverbinding, zodat u een oplegger kunt uitlezen.
✔Past op de 7-polige verbinding volgens SAE J2497, dezelfde aansluiting waarop de JDC112A hangt.
✔Met 4,8 cm is het een klein onderdeel dat naast de andere traileradapters in de koffer past.
✔Opgegeven voor zowel de Link V8.1 als de Link V9.

AANDACHTSPUNTEN

✕Dit is een voedingsdeel en geen diagnosekabel. De communicatie met de oplegger loopt via de JDC112A en uw 9-pins Deutsch-diagnosekabel.
✕Er zit geen snoer en geen tweede aansluiting aan; los besteld levert dit onderdeel geen werkende opstelling op.
✕Uitsluitend voor PLC volgens SAE J2497. Opleggers met CAN op ISO 7638-1 horen bij de JDC110A.
✕Van de zeven posities dragen er maar twee een aansluitpunt; de overige aders van de 7-polige verbinding lopen er niet doorheen.

Toepassingen en functionaliteiten

Dit onderdeel brengt de voeding in de opstelling; het uitlezen zelf gebeurt via de PLC-lijn van de aanhanger. Met spanning op de verbinding praat Jaltest via SAE J2497 met de aanhangersystemen die hun gegevens over de voedingsader versturen. Welke regeleenheden u daar aantreft, verschilt per oplegger en per chassisbouwer.

Wat er in de opstelling hoort

  • JDC40AM2: Voeding uit de 7-polige verbinding.
  • JDC112A: Op dezelfde 7-polige aansluiting.
  • Diagnosekabel: 9-pins Deutsch naar de interface.
  • Jaltest Link: V8.1 of V9.

Wat u kunt doen

  • Opstelling voeden: Spanning doorzetten.
  • Foutcodes: Lezen en wissen.
  • Meetwaarden: Live volgen.
  • Componenten: Actuatoren aansturen.

Zo gebruikt u hem

  1. Aansluiting nagaan: Controleer of de oplegger PLC volgens SAE J2497 heeft.
  2. Onderdelen pakken: Leg de JDC112A en de 9-pins Deutsch-diagnosekabel klaar.
  3. Voeding plaatsen: Schuif de JDC40AM2 op de 7-polige verbinding.
  4. Link verbinden: Sluit de diagnosekabel aan op de Jaltest Link.
  5. Uitlezen: Kies de oplegger in Jaltest CV en lees uit.

Compatibele voertuigen en toepassingen

Bepalend is de aansluiting, niet het merk. Dit onderdeel hoort bij de 7-polige verbinding waarover PLC volgens SAE J2497 loopt, bij de koppeling tussen trekkend voertuig en aanhanger. U herkent het aan het korte zwarte huis met zeven posities, waarvan er twee bezet zijn.

Past op:

  • PLC-communicatie: Opleggers en aanhangers met SAE J2497.
  • Aansluiting: De 7-polige verbinding tussen trekker en aanhanger.

Nodig in de opstelling:

  • JDC112A: Op dezelfde 7-polige aansluiting.
  • Diagnosekabel: Een 9-pins Deutsch-kabel naar de interface.

Hoort bij een ander artikel:

  • CAN op ISO 7638-1: Daarvoor is de JDC110A.
💡
Goed om te weten: Er zit geen snoer aan: Het is een opzetstuk van 4,8 cm met één aansluitzijde. Alleen dit onderdeel bestellen is daarom zelden genoeg, want de gegevens lopen via de JDC112A en een 9-pins Deutsch-diagnosekabel naar de interface. Controleer aan de oplegger zelf welke aansluiting erop zit voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC40AM2) | 7-pins PLC J2497 Voedingsadapter | Trailer

Specyfikacja techniczna

Ogólne

Marka kabla lub adaptera. Zwykle musi odpowiadać marce Państwa urządzenia diagnostycznego.Marka
Jaltest
Rodzaj produktu: pojedynczy kabel przejściowy, adapter bez kabla lub kompletny zestaw.Rodzaj produktu
Adapter
Rodzaje pojazdów lub maszyn, w których można stosować kabel. Pozwala to szybko ocenić, czy pasuje do pojazdów trafiających do Państwa warsztatu.Rodzaje pojazdów
  • Przyczepa

Zastosowanie

Marka urządzenia diagnostycznego, z którym współpracuje kabel. Kabel jednej marki zazwyczaj nie pasuje do testera innej marki.Kompatybilne urządzenie diagn.
  • Jaltest
Wersja interfejsu Jaltest Link, do której pasuje kabel. Niektóre kable działają tylko z najnowszą wersją V9.Wersja Jaltest Link
  • Link V8.1
  • Link V9
Moduł Jaltest wymagany do korzystania z kabla. Bez właściwej licencji kabel nie będzie działać.Moduł oprogramowania Jaltest
  • CV pojazdy użytkowe

Złącza

Wtyk podłączany do gniazda diagnostycznego pojazdu lub maszyny. Musi dokładnie pasować.Złącze od strony pojazdu
7-pinowy PLC (SAE J2497)

Wymiary i waga

Numer referencyjny
JDC40AM2

Pozostałe parametry

Type
Voedingsadapter
Toepassing
Voeding voor trailerdiagnose via PLC (SAE J2497)
Aansluiting interfacezijde
Geen: Gesloten, afgeronde behuizing met geribbelde duimgreep, zonder snoer
Lengte
4,8 cm
Aanvullend nodig
De JDC112A en een 9-pins Deutsch-diagnosekabel naar de interface
