Jaltest  |  SKU: 70002024

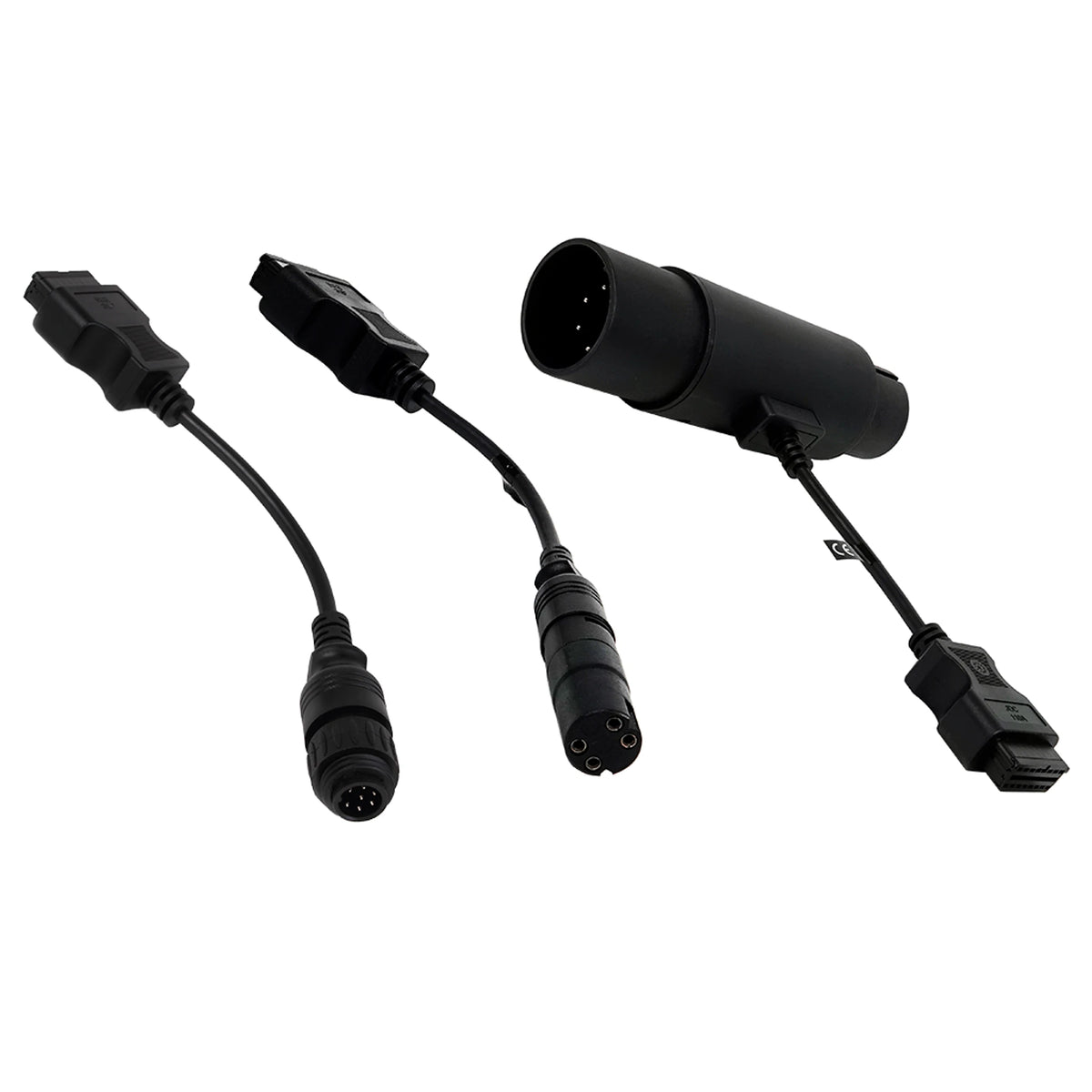

Jaltest (70002024) | Zestaw kabli przejściowych CV Przyczepy (3 Kable) | Przyczepy

€448,95 z VAT
€371,03 bez VAT

Gwarancja bezpośrednio od AsTools

Sami obsługujemy sprawy gwarancyjne szybko i bez pośrednictwa producenta. Dzięki naszemu własnemu magazynowi części zamiennych i wiedzy technicznej możemy Ci zazwyczaj udzielić pomocy od razu. Tylko w wyjątkowych przypadkach wysyłamy produkt do dostawcy.

2 lata gwarancji na wszystkie produkty

Wszystkie nasze produkty są dostarczane z 2-letnią gwarancją fabryczną. Gwarantuje to długotrwałą jakość i serwis.

Łatwy zwrot

Zwrot można łatwo złożyć za pośrednictwem swojego konta. Wyślemy Ci etykietę zwrotną na e-mail. Koszty zwrotu pokrywasz sam.

Profesjonalna obsługa klienta

Nasi eksperci gotowi Ci szybko i fachowo pomóc, zarówno online, jak i w naszym stacjonarnym sklepie. Pytania? Zapraszamy do kontaktu!

De Jaltest Verloopkabelset 70002024 is bedoeld voor opleggers en aanhangwagens. Met de drie kabels koppelt u de diagnoseaansluiting van het remsysteem aan uw Jaltest-diagnosekabel. Twee ervan gaan rechtstreeks op de remregeling, de 7-polige van Wabco en Knorr-Bremse en de 4-polige van Haldex. De derde hangt als T-stuk in de verbinding tussen trekkend voertuig en oplegger.

Op een trailer zit de diagnose bij de remmodulator, en welke stekker daarop zit, bepaalt de systeemfabrikant, niet de bouwer van de oplegger. De JDC110A werkt anders dan de andere twee. Die tapt de genormeerde ISO 7638-1-verbinding af in plaats van de regeleenheid zelf. De kabels vallen onder Jaltest CV (Bedrijfsvoertuigen).

PLUSPUNTEN

✔De drie kabels bedienen samen de drie grote remsysteemfabrikanten op de trailer: Wabco, Knorr-Bremse en Haldex.
✔De JDC110A hangt als T-stuk in de 7-polige ISO 7638-1-verbinding, zodat u niet bij de remmodulator zelf hoeft te komen.
✔De JDC108A bedient naast het EB+-remsysteem ook TRS en het bandenspanningssysteem TPMS van Haldex.
✔Alle drie komen uit op de 16-pins OBD2-ingang en werken daarmee op zowel de Jaltest Link V8.1 als de V9.

AANDACHTSPUNTEN

✕De set gaat over de remsystemen van de trailer. Voor de koelmachine is de aparte kabelset 29989 nodig.
✕De JDC110A hangt tussen trekkend voertuig en oplegger in, dus die twee blijven tijdens het uitlezen gekoppeld.
✕Voor de oudere Haldex Modal- en Modular-regelingen zijn de losse kabels JDC101A en JDC102A nodig; die zitten niet in deze set.
✕Ook Bendix (JDC123A) en Cojali E-ABS (JDC117A) hebben een eigen kabel, die niet in deze set zit.

Toepassingen en functionaliteiten

Elke kabel in deze set zet een merkeigen diagnoseaansluiting om naar de standaardaansluiting van de Jaltest Link. Wat u daarna kunt doen, bepalen de Jaltest-software en de dekkingstabel van dat remsysteem, niet de kabel. De set combineert de directe aansluiting op de remregeling met de aftakking op de genormeerde remverbinding.

Wat er in de set zit

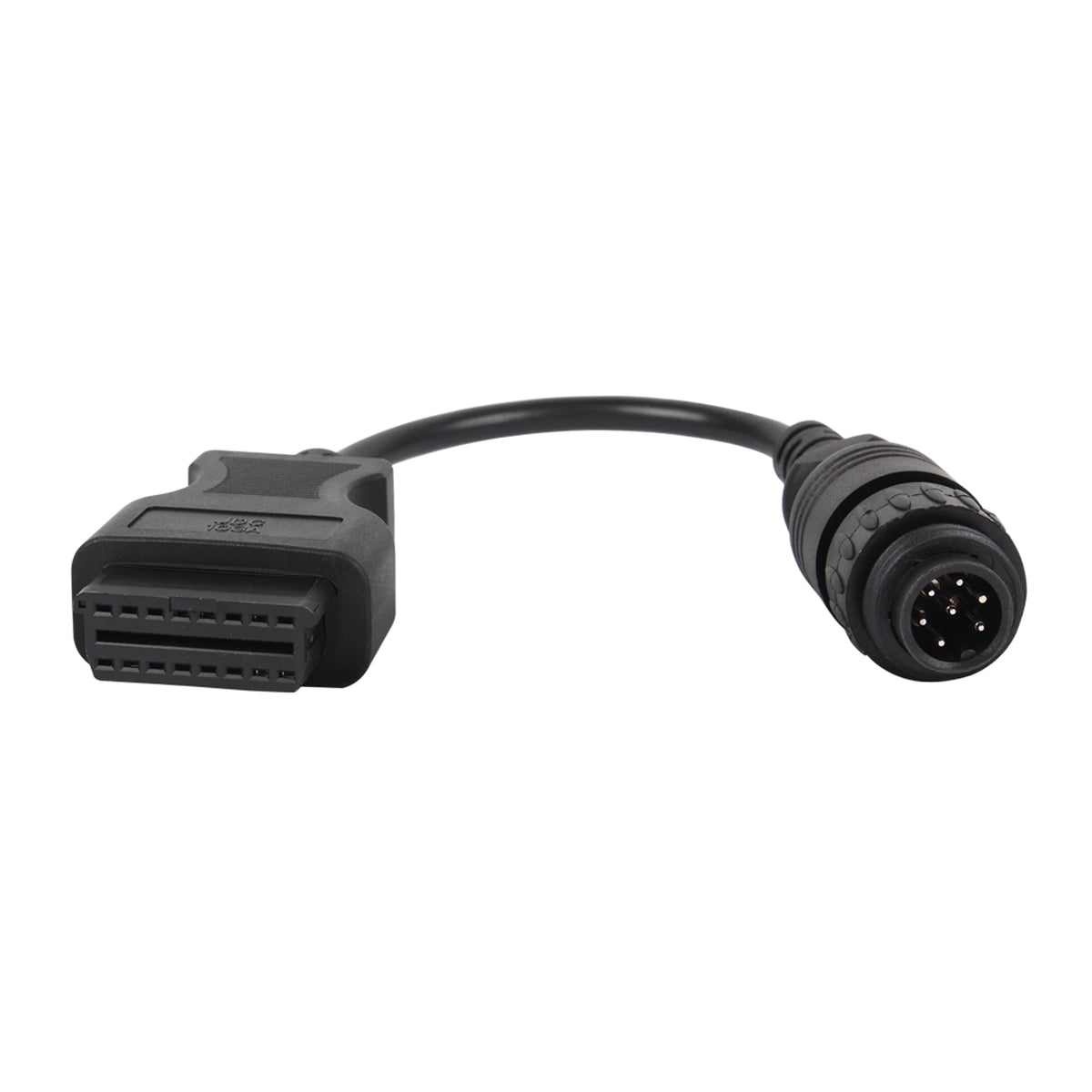

  • JDC103A: Wabco/Knorr-Bremse 7-polig, naar OBD2.

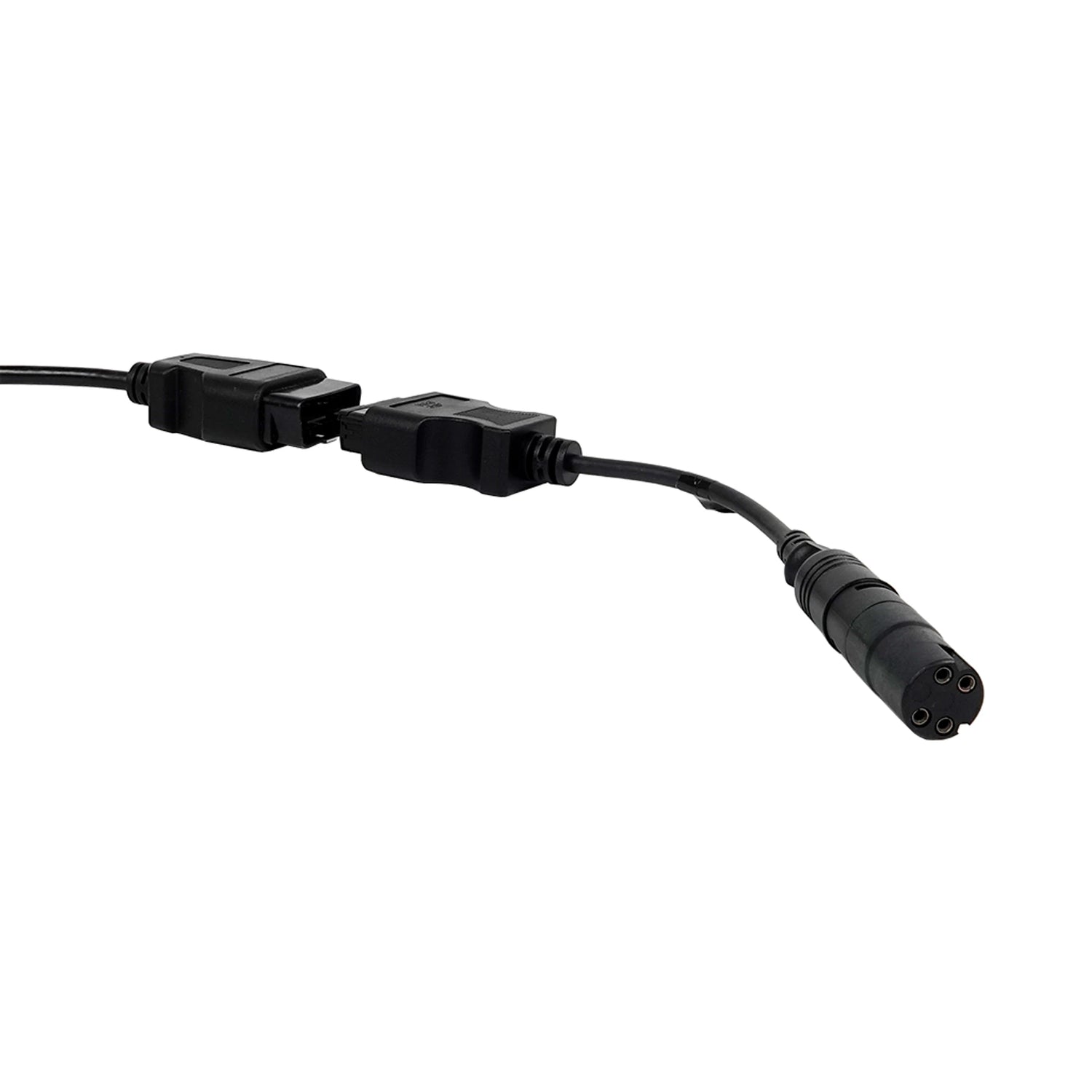

  • JDC108A: Haldex EB+, TRS en TPMS, naar OBD2.

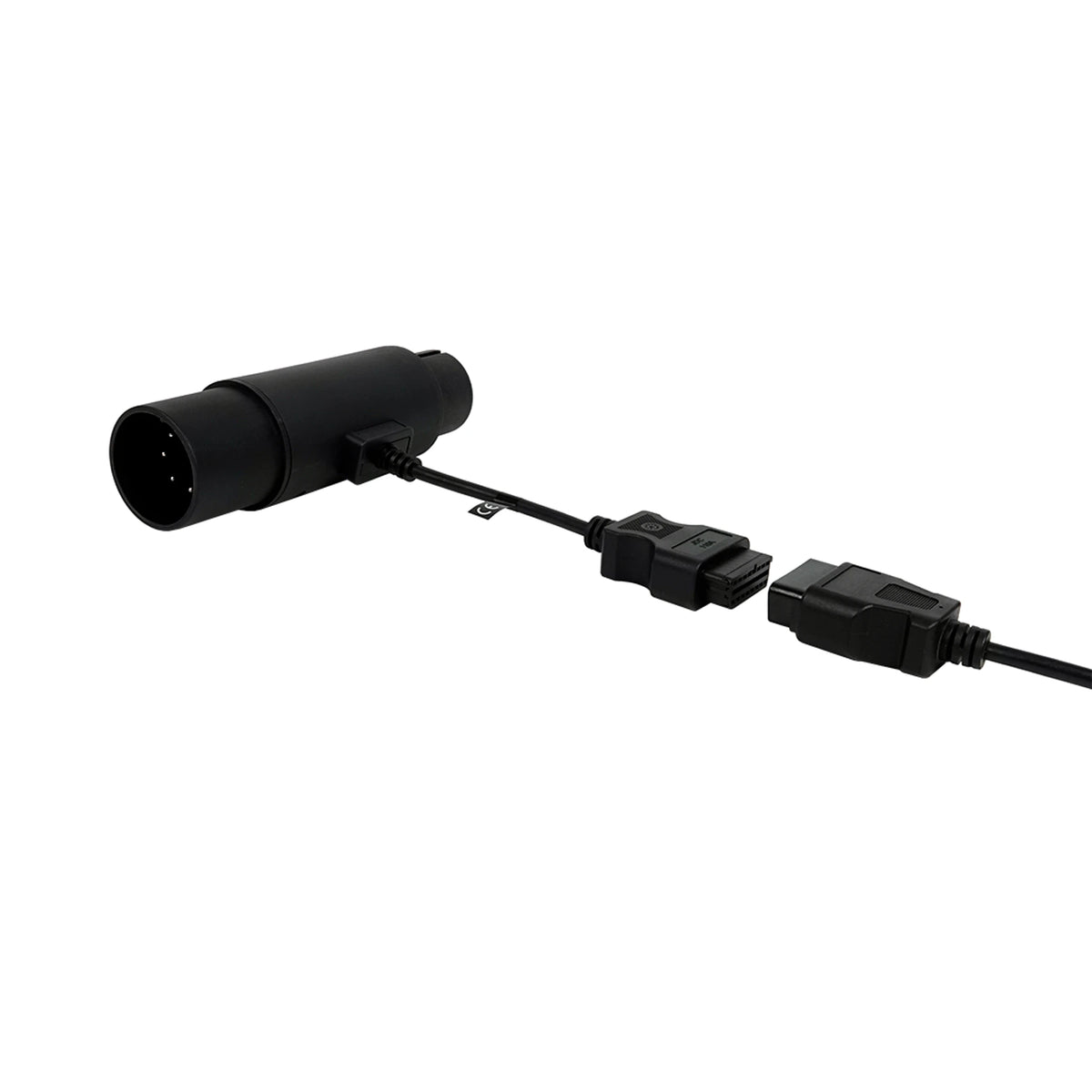

  • JDC110A: T-stuk 7+7-polig ISO 7638-1.

Wat u kunt doen

  • Foutcodes: Lezen en wissen.
  • Meetwaarden: Live in cijfers en grafiek.
  • Componenten: Gericht aansturen.
  • Instellingen: Configuratie en onderhoud.

Zo gebruikt u hem

  1. Systeem bepalen: Lees het typeplaatje op de remmodulator.
  2. Kabel kiezen: JDC103A, JDC108A of het T-stuk JDC110A.
  3. Aansluiten: Koppel hem aan uw Jaltest-diagnosekabel.
  4. Software starten: Open Jaltest CV op de pc.
  5. Uitlezen: Kies het remsysteem en lees uit.

Compatibele voertuigen en toepassingen

Bepalend is het remsysteem, niet de trailerbouwer. Een oplegger van welk merk dan ook draagt de remregeling van Wabco, Knorr-Bremse of Haldex, en de diagnosestekker volgt die systeemfabrikant.

Remsystemen:

  • Wabco en Knorr-Bremse: ABS- en EBS-regelingen op opleggers en aanhangwagens van uiteenlopende trailerbouwers.
  • Haldex: Het EB+-remsysteem, de TRS-regeling en het bandenspanningssysteem TPMS.

Genormeerde verbinding:

  • ISO 7638-1: De genormeerde 7-polige remverbinding tussen trekkend voertuig en oplegger, 24 volt.
💡
Goed om te weten: Op een trailer bepaalt de fabrikant van het remsysteem welke kabel u nodig heeft, niet de bouwer van de oplegger. Het typeplaatje op de remmodulator zegt om welk systeem het gaat. Controleer dat aan de trailer zelf voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC103A) | Wabco/Knorr-Bremse 7-pins OBD - 16-pins OBD2 Verloopkabel | Trailer
  • 1x Jaltest (JDC108A) | Haldex (EB+/TRS, TPMS) 4-pins OBD - 16-pins OBD2 Verloopkabel | Trailer
  • 1x Jaltest (JDC110A) | 7+7-pins (CAN ISO 7638-1) - 16-pins OBD2 Adapter | Trailer

Specyfikacja techniczna

Ogólne

Producent kabla. Kable Jaltest współpracują ze sprzętem diagnostycznym Jaltest.Marka
Jaltest (Cojali)
Rodzaj kabla. Kabel diagnostyczny łączy się z gniazdem diagnostycznym, kabel pomiarowy służy do pomiaru osobnego podzespołu.Rodzaj kabla
Kabel przejściowy
Pakiet oprogramowania Jaltest, do którego należy kabel. Do jego użycia potrzebna jest licencja na ten moduł.Moduł oprogramowania Jaltest
  • CV pojazdy użytkowe
Rodzaje pojazdów lub maszyn, do których przeznaczony jest kabel. Pozwala szybko ocenić, czy pasuje do pojazdów w Państwa warsztacie.Rodzaje pojazdów
  • Przyczepa

Złącza

Wersja interfejsu diagnostycznego Jaltest Link, z którą współpracuje kabel. Nie każdy kabel pasuje do każdej wersji.Kompatybilny Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9

Funkcje diagnostyczne

Informacja, czy kody błędów można nie tylko odczytywać, ale także kasować. W niektórych systemach możliwy jest tylko odczyt.Kasowanie kodów błędów
Informacja, czy można podglądać bieżące wartości z czujników podczas pracy pojazdu. Przydatne przy wykrywaniu usterek.Podgląd wartości na żywo

Zastosowanie

Numer referencyjny
70 002 024

Pozostałe parametry

Type
Verloopkabelset
Aantal kabels
3 stuks
Inhoud
JDC103A, JDC108A en JDC110A
Toepassing
Diagnoseaansluitingen van trailerremsystemen
Interface
Jaltest Link V8.1 en V9; alle drie de kabels komen uit op 16-pins OBD2
