Jaltest  |  SKU: 70002025

Jaltest (70002025) | Zestaw kabli adaptacyjnych do silników zaburtowych (8 przewodów) | Motorówka

€579,95 z VAT
€479,30 bez VAT

Gwarancja bezpośrednio od AsTools

Sami obsługujemy sprawy gwarancyjne szybko i bez pośrednictwa producenta. Dzięki naszemu własnemu magazynowi części zamiennych i wiedzy technicznej możemy Ci zazwyczaj udzielić pomocy od razu. Tylko w wyjątkowych przypadkach wysyłamy produkt do dostawcy.

2 lata gwarancji na wszystkie produkty

Wszystkie nasze produkty są dostarczane z 2-letnią gwarancją fabryczną. Gwarantuje to długotrwałą jakość i serwis.

Łatwy zwrot

Zwrot można łatwo złożyć za pośrednictwem swojego konta. Wyślemy Ci etykietę zwrotną na e-mail. Koszty zwrotu pokrywasz sam.

Profesjonalna obsługa klienta

Nasi eksperci gotowi Ci szybko i fachowo pomóc, zarówno online, jak i w naszym stacjonarnym sklepie. Pytania? Zapraszamy do kontaktu!

Zestaw kabli przejściowych Marine – silnik zaburtowy (70002025) zawiera osiem kabli, którymi Pan/Pani łączy fabryczne złącze diagnostyczne silnika zaburtowego z Jaltest Link. Zestaw obsługuje Yamaha, Mercury, Honda, Suzuki i Evinrude.

Silnik zaburtowy ma swoją jednostkę sterującą pod osłoną. Dla Evinrude zestaw zawiera oprócz bezpośredniego kabla JDC609.9 także rozgałęzienie NMEA 2000 JDC628A, dzięki któremu Pan/Pani dociera do silnika przez magistralę przyrządów. Mercury jest reprezentowany trzema kablami, od złącza 4-pinowego po SmartCraft G3. Kable należą do oferty Jaltest Marine.

ZALETY

✔Zestawem ośmiu kabli obsługuje Pan/Pani silniki zaburtowe pięciu marek: Yamaha, Mercury, Honda, Suzuki i Evinrude.
✔Evinrude obsługuje Pan/Pani bezpośrednio za pomocą JDC609.9 lub przez magistralę przyrządów NMEA 2000 z JDC628A.
✔Mercury jest objęty od złącza 4-pinowego (JDC603A) i 2-pinowego A9 (JDC614A) po 10-pinowe SmartCraft G3 (JDC617A).
✔JDC616A obsługuje 4-pinowe złącze Suzuki, a JDC608A 4-pinowe złącze Honda.

UWAGI

✕Do JDC609.9, JDC614A i JDC616A przy Jaltest Link V9 potrzebny jest przedłużacz JDC100B.
✕8-pinowe złącze Suzuki (JDC613A) nie znajduje się w tym zestawie, lecz wyłącznie w zestawie do jednostek pływających 70002008.
✕Do silników wewnątrzburtowych Volvo Penta i Yanmar potrzebny jest zestaw 70002009, a do skuterów wodnych Zestaw kabli do skuterów wodnych (29985).
✕Kabel nie określa tego, co można odczytać; robią to oprogramowanie Jaltest oraz tabela zgodności silnika. Przed zamówieniem proszę sprawdzić przy silniku, które złącze znajduje się pod osłoną.

Zastosowania i funkcje

Każdy kabel w tym zestawie zamienia fabryczne złącze diagnostyczne na standardowe złącze Jaltest Link. Co Pan/Pani może zrobić dalej, określają oprogramowanie Jaltest i tabela zgodności danego silnika, a nie kabel.

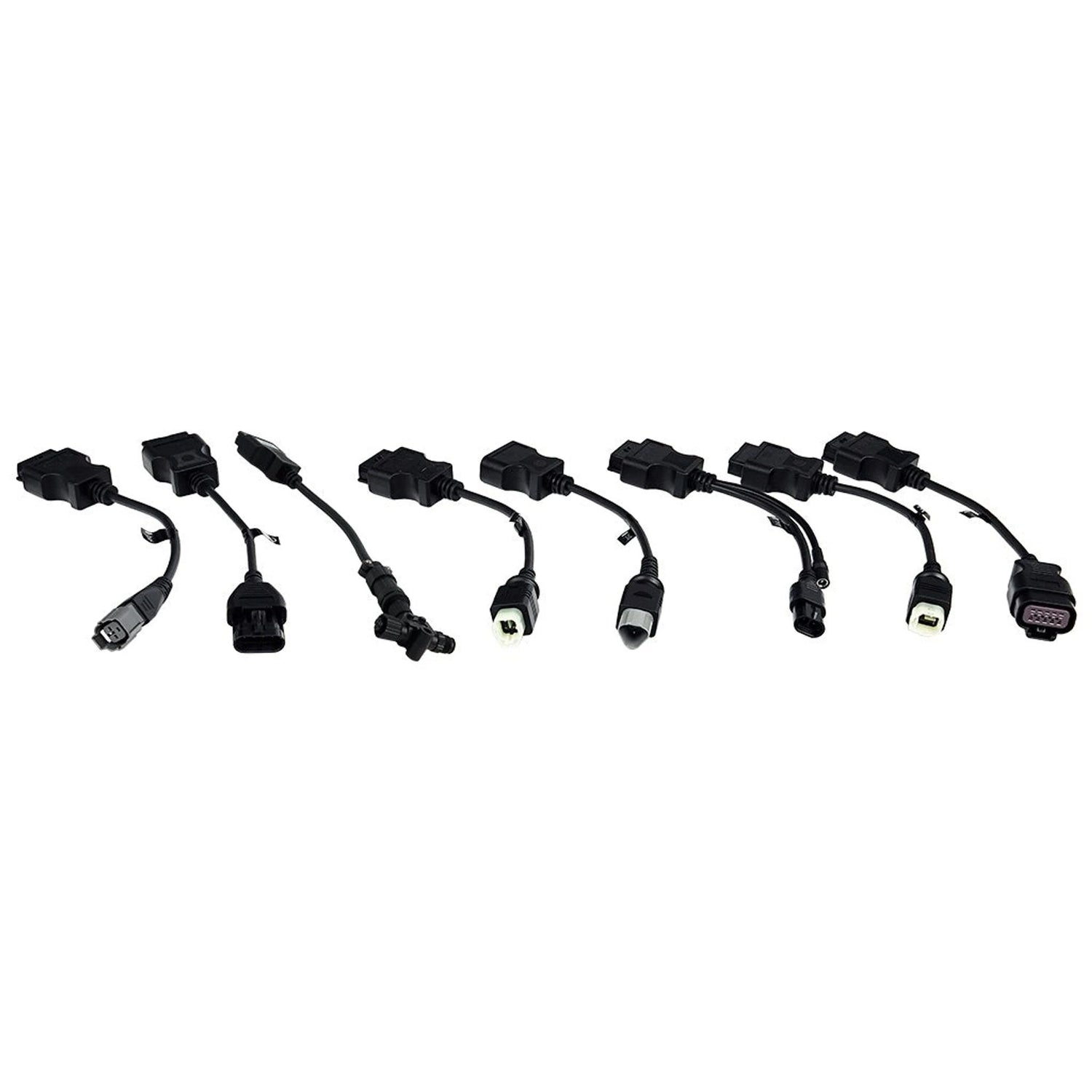

Zawartość zestawu

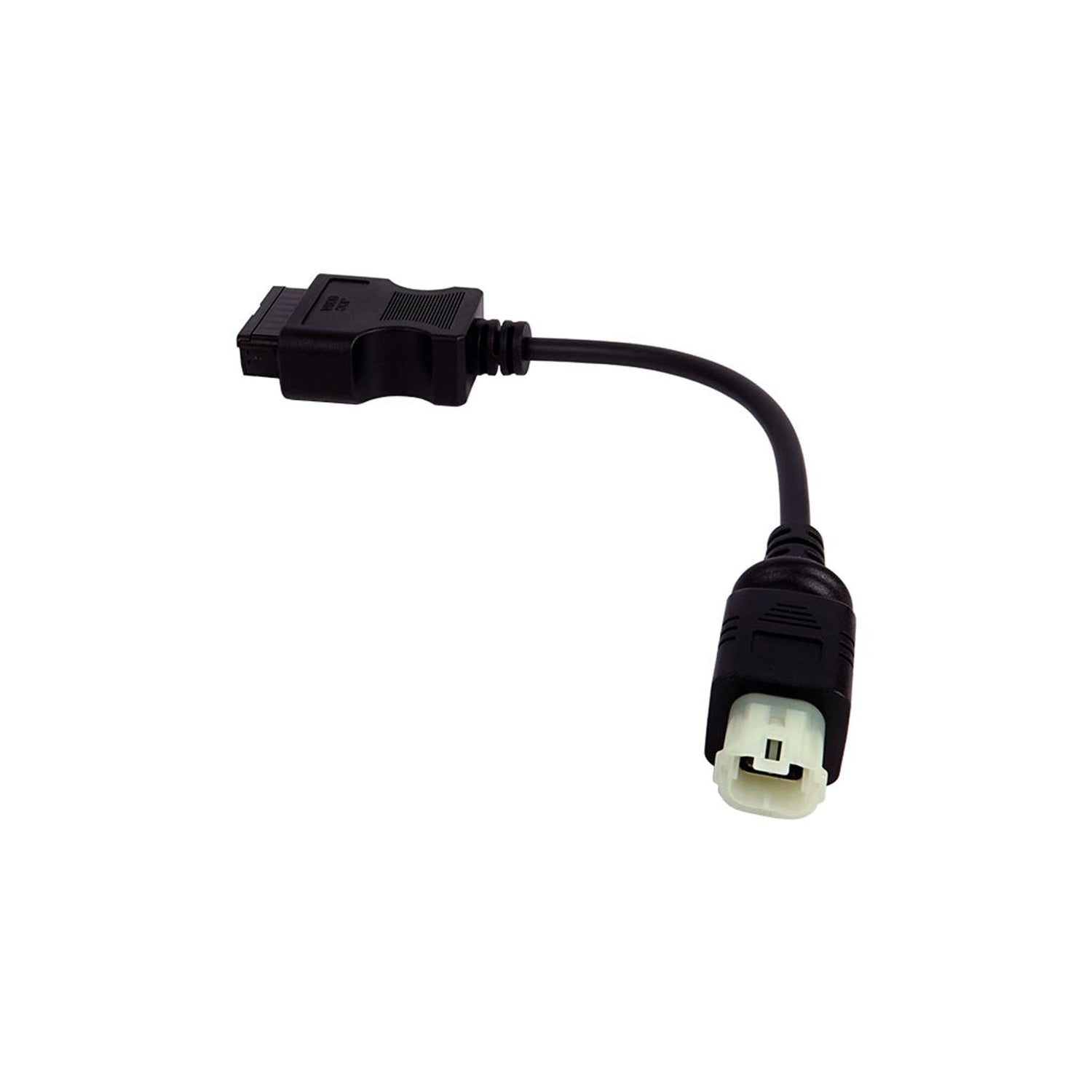

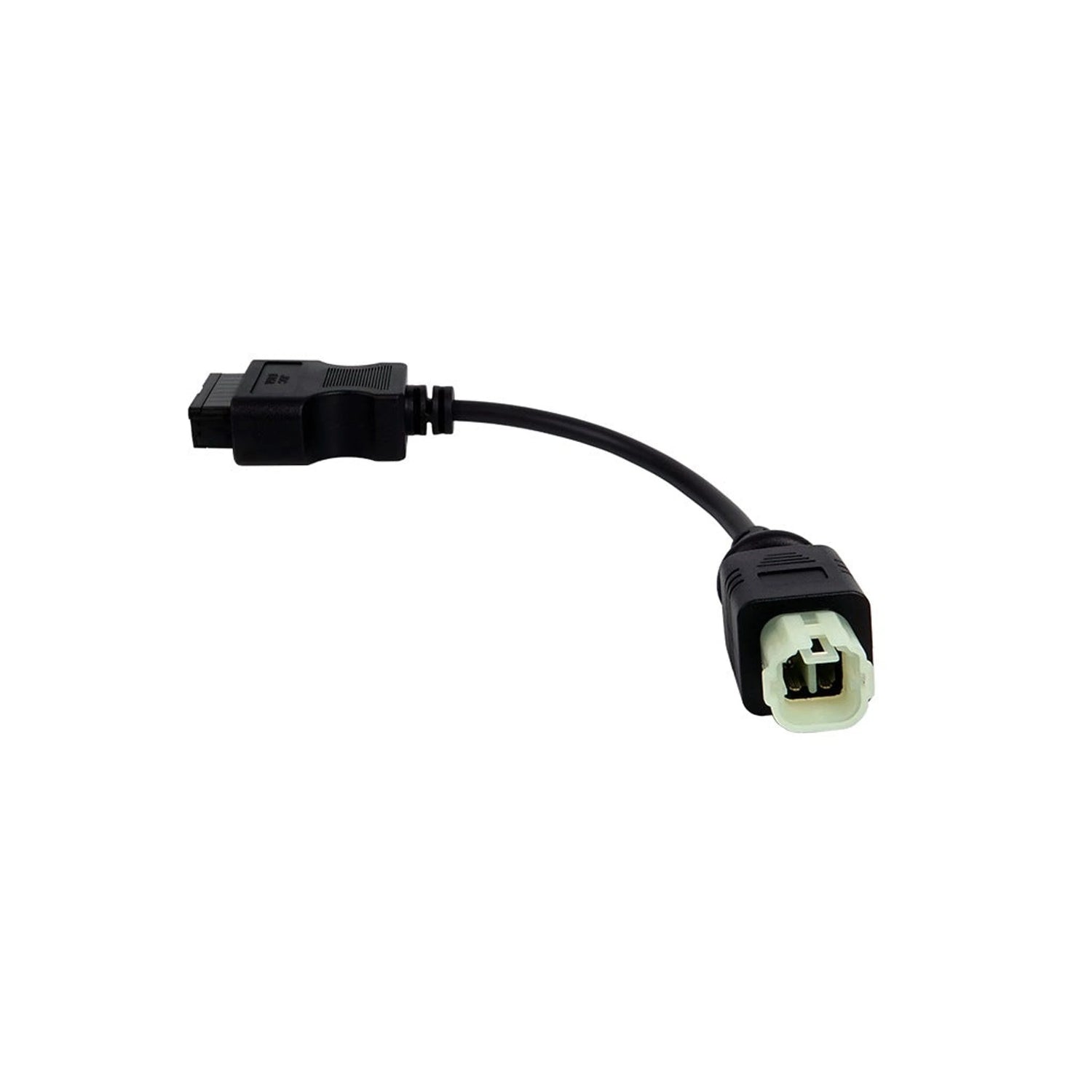

  • JDC601A: Yamaha 3-pinowe na OBD2.

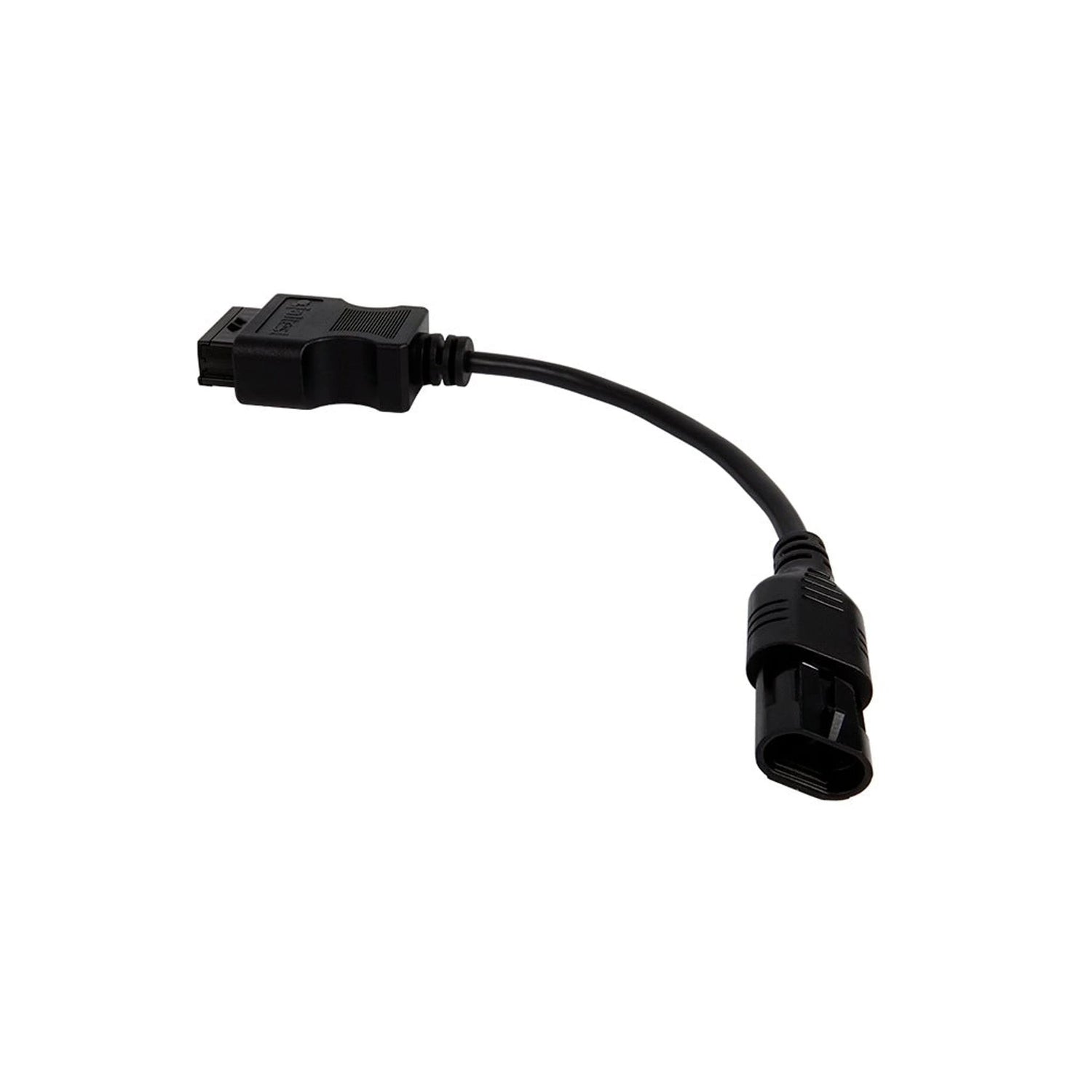

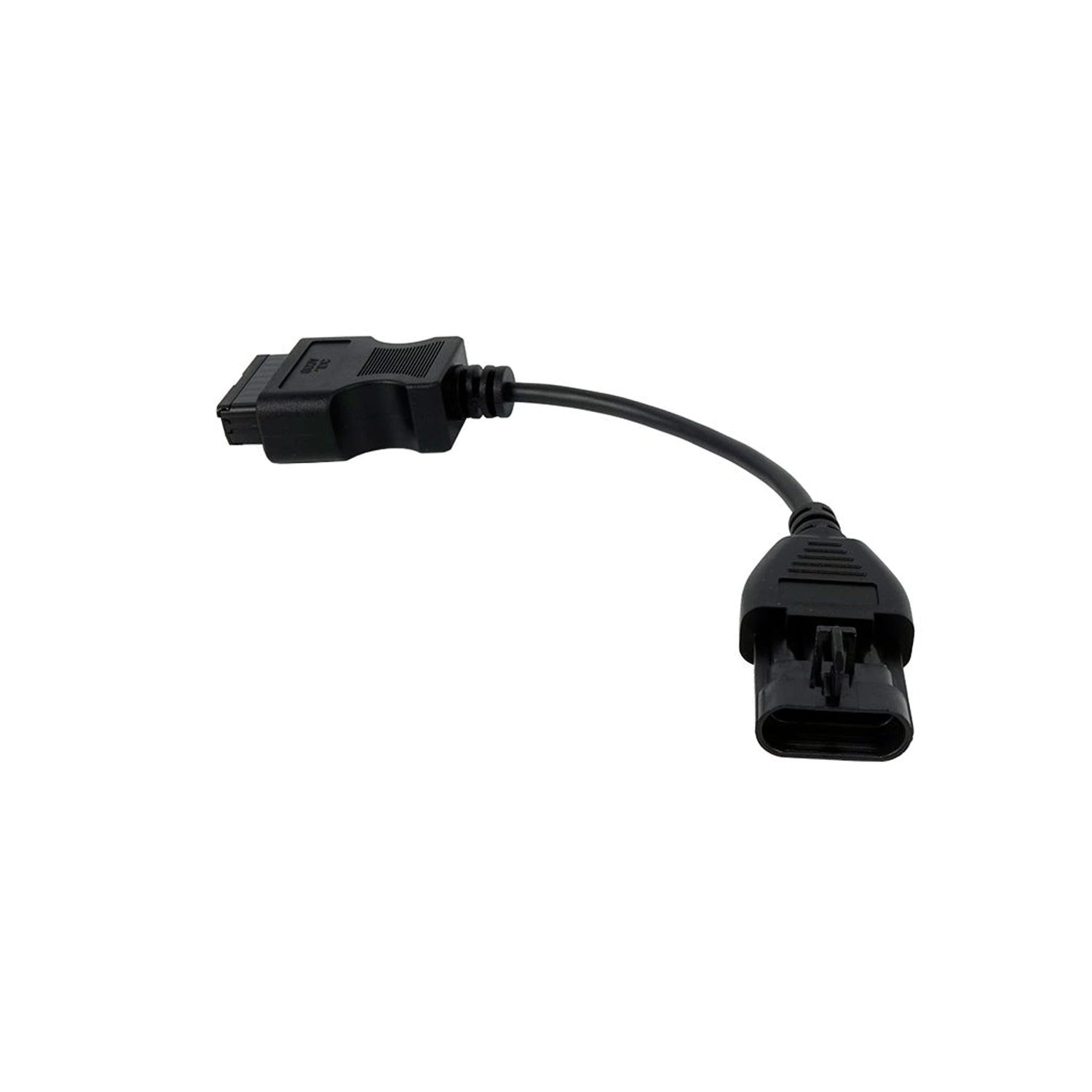

  • JDC603A: Mercury 4-pinowe na OBD2.
  • JDC608A: Honda 4-pinowe na OBD2.

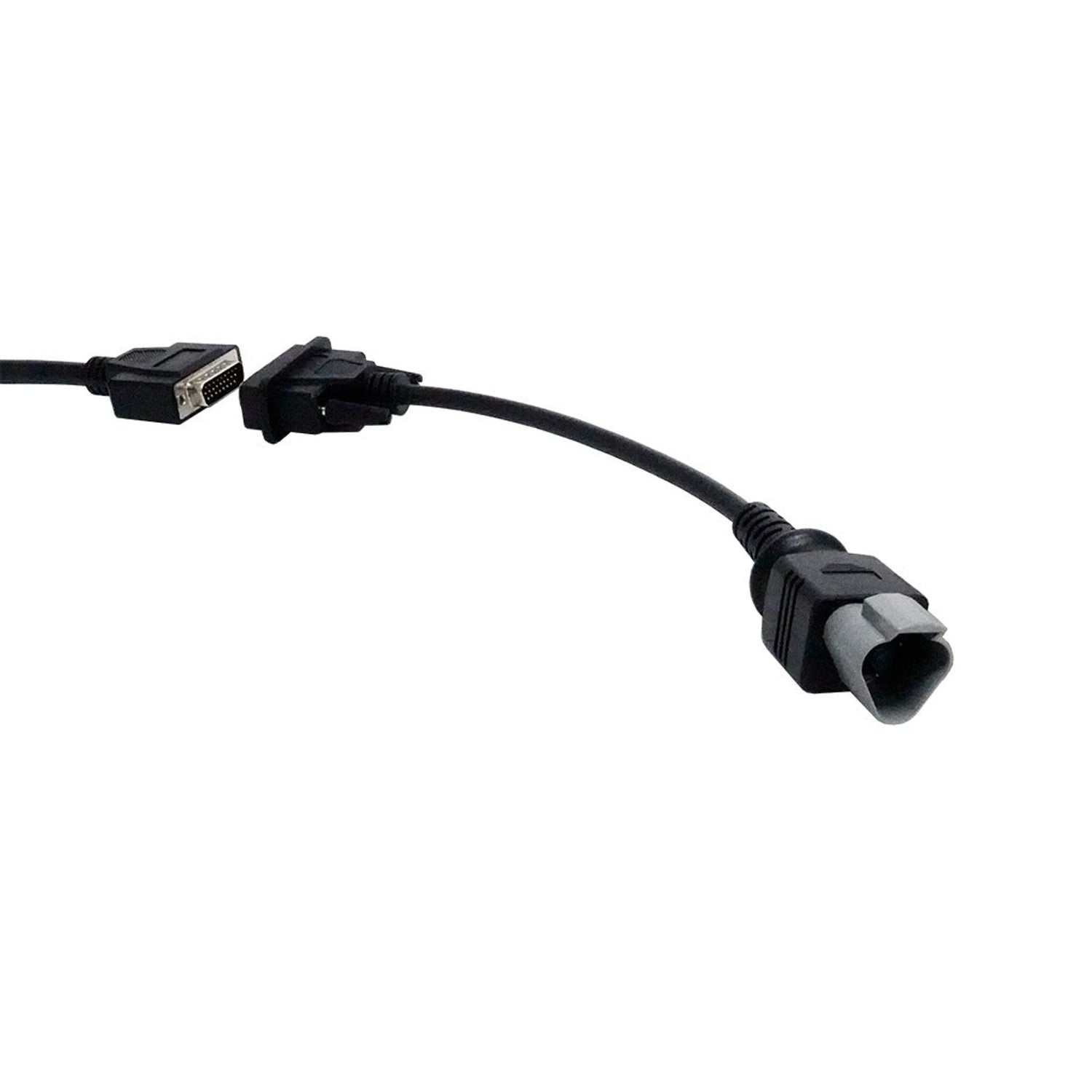

  • JDC609.9: Evinrude, złącze diagnostyczne.
  • JDC614A: Mercury A9, 2-pinowe na OBD2.

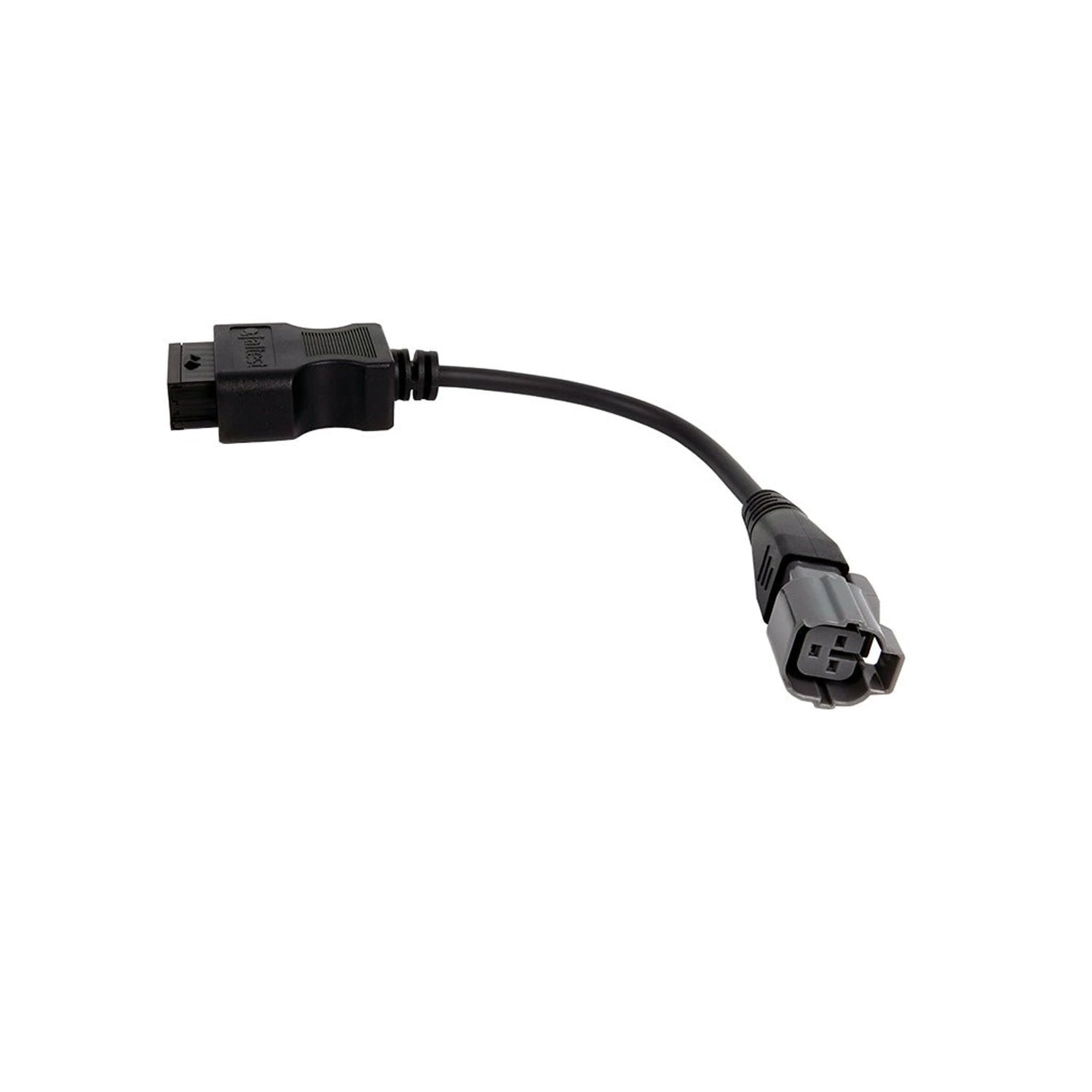

  • JDC616A: Suzuki 4-pinowe na OBD2.

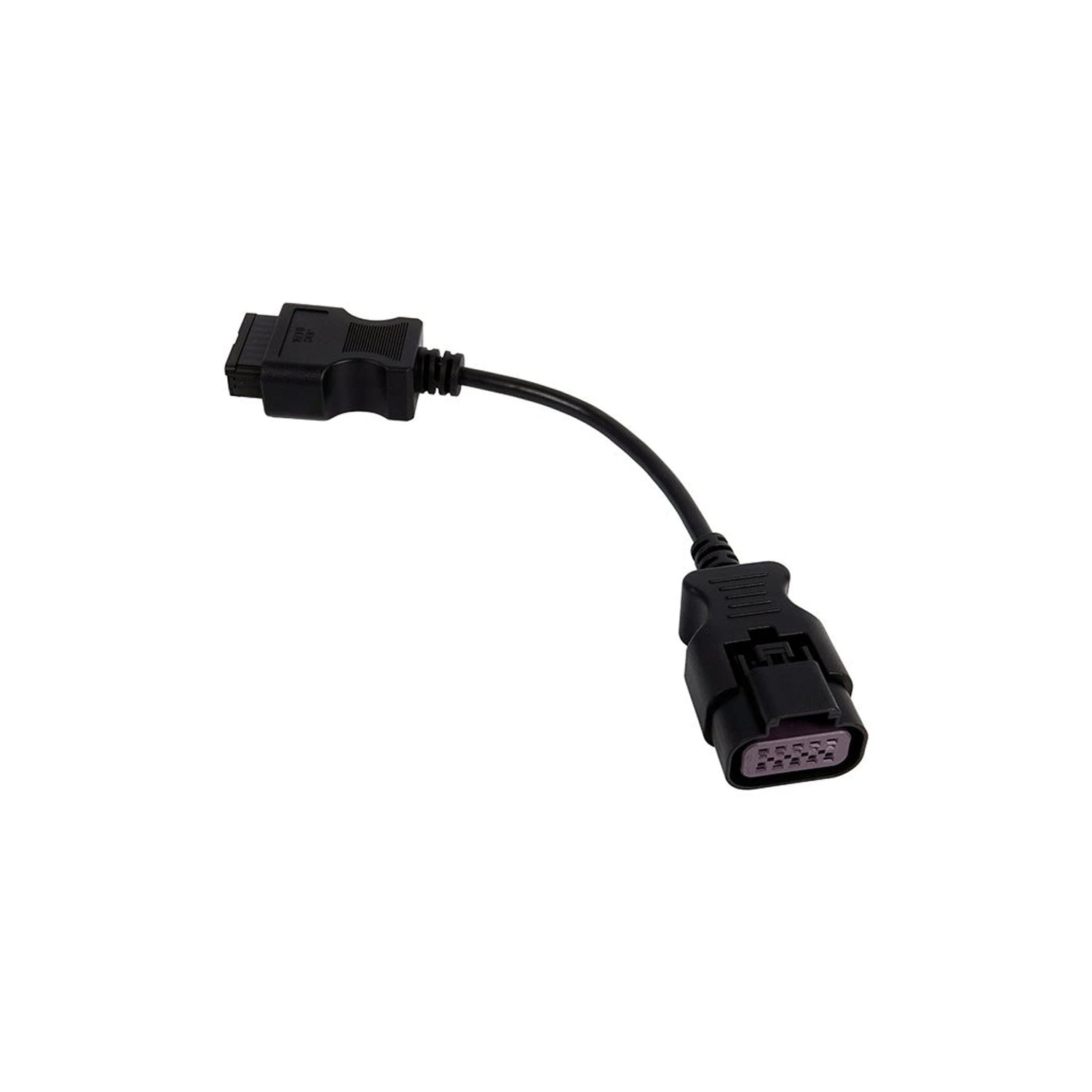

  • JDC617A: Mercury SmartCraft G3, 10-pinowe.

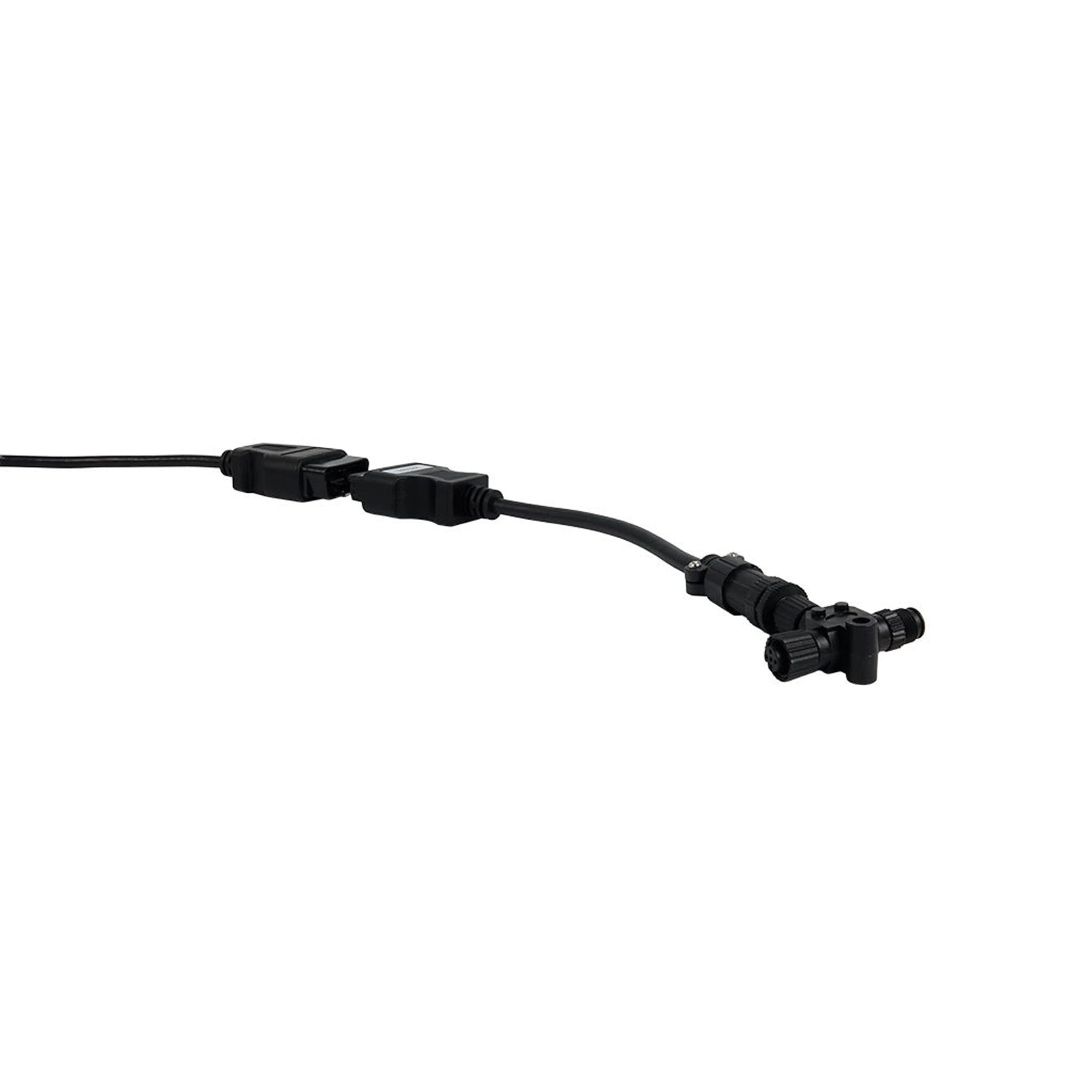

  • JDC628A: Evinrude NMEA 2000, 5+5-pinowe.

Co można zrobić

  • Kody błędów: odczyt i kasowanie.
  • Dane na żywo: wartości pomiarowe w postaci liczb i wykresu.
  • Komponenty: sterowanie w zakresie, jaki zapewnia pokrycie.
  • Ustawienia: konfiguracja i funkcje serwisowe.

Jak z niego korzystać

  1. Sprawdzenie złącza: Proszę sprawdzić, jaka wtyczka znajduje się pod osłoną.
  2. Wybór kabla: Proszę wziąć kabel JDC przeznaczony dla danej marki.
  3. Podłączenie: Proszę połączyć kabel z Jaltest Link, a przy V9 w razie potrzeby użyć JDC100B.
  4. Uruchomienie oprogramowania: Proszę otworzyć Jaltest i wybrać Jaltest Marine.
  5. Odczyt: wybierz markę i silnik, a następnie odczytaj sterownik.

Kompatybilne pojazdy i zastosowania

Decyduje silnik, nie łódź. Silnik zaburtowy montowany jest z tyłu, na rufie, i przechodzi razem z właścicielem, dlatego ten sam złącze diagnostyczne występuje na kadłubach różnych stoczni.

Yamaha:

  • Silniki zaburtowe: złącze 3-pinowe, JDC601A.

Mercury:

  • Złącze 4-pinowe: JDC603A.
  • A9, 2-pinowe: JDC614A.
  • SmartCraft G3, 10-pinowe: JDC617A.

Honda:

  • Silniki zaburtowe: złącze 4-pinowe, JDC608A.

Suzuki:

  • Silniki zaburtowe: złącze 4-pinowe, JDC616A.

Evinrude:

  • Bezpośrednio: złącze diagnostyczne, JDC609.9.
  • Przez magistralę przyrządów: NMEA 2000, JDC628A.
💡
Warto wiedzieć: Łódź może mieć na pokładzie kilka jednostek sterujących, np. sterowanie silnikiem, magistralę przyrządów i czasem osobny moduł sterujący. Potrzebny kabel zależy od systemu, który Pan/Pani chce odczytać. Przed zamówieniem proszę sprawdzić przy samym silniku, które złącze się na nim znajduje.

Zawartość opakowania

  • 1x Jaltest (JDC601A) | Yamaha 3-pinowy OBD - 16-pinowy OBD2 Kabel przejściowy | Skuter wodny
  • 1x Jaltest (JDC603A) | Przewód adaptera Mercury 4-pinowy OBD - 16-pinowy OBD2 | Motorówka
  • 1x Jaltest (JDC608A) | Honda 4-pinowy OBD – 16-pinowy OBD2 kabel przejściowy | Motorówka
  • 1x Kabel przejściowy Evinrude (JDC609.9)
  • 1x Jaltest (JDC614A) | Mercury (A9) 2-pinowy OBD – 16-pinowy OBD2 przewód adaptera | Motorówka
  • 1 szt. Jaltest (JDC616A) | Suzuki 4-pin OBD – 16-pin OBD2 Kabel przejściowy | Motorówka
  • 1x Jaltest (JDC617A) | Mercury (SmartCraft G3) 10-pinowy ECU – 16-pinowy OBD2 przewód adaptera | Motorówka
  • 1x Jaltest (JDC628A) | Evinrude (NMEA 2000) 5+5-pin OBD – 16-pin OBD2 Kabel przejściowy | Motolodź

Specyfikacja techniczna

Ogólne

Producent kabla. Kable Jaltest współpracują ze sprzętem diagnostycznym Jaltest.Marka
Jaltest (Cojali)
Rodzaj kabla. Kabel diagnostyczny łączy się z gniazdem diagnostycznym, kabel pomiarowy służy do pomiaru osobnego podzespołu.Rodzaj kabla
Kabel przejściowy

Zastosowanie

Numer referencyjny
70 002 025

Pozostałe parametry

Typ
Zestaw kabli przejściowych
Liczba kabli
8 stuks
Zawartość
JDC601A, JDC603A, JDC608A, JDC609.9, JDC614A, JDC616A, JDC617A i JDC628A
Zastosowanie
Markowe gniazda diagnostyczne na silnikach zaburtowych
Interfejs
Jaltest Link; do JDC609.9, JDC614A i JDC616A niezbędny jest kabel przedłużający JDC100B w przypadku Jaltest Link V9
Część zestawu
Jaltest Marine
