Jaltest  |  SKU: JDC567A

Jaltest (JDC567A) | Kabel adapter AGCO Sisu 4+4-pinowe OBD – 16-pinowe OBD2 | Pojazd rolniczy

€138,95 z VAT
€114,83 bez VAT

Gwarancja bezpośrednio od AsTools

Sami obsługujemy sprawy gwarancyjne szybko i bez pośrednictwa producenta. Dzięki naszemu własnemu magazynowi części zamiennych i wiedzy technicznej możemy Ci zazwyczaj udzielić pomocy od razu. Tylko w wyjątkowych przypadkach wysyłamy produkt do dostawcy.

2 lata gwarancji na wszystkie produkty

Wszystkie nasze produkty są dostarczane z 2-letnią gwarancją fabryczną. Gwarantuje to długotrwałą jakość i serwis.

Łatwy zwrot

Zwrot można łatwo złożyć za pośrednictwem swojego konta. Wyślemy Ci etykietę zwrotną na e-mail. Koszty zwrotu pokrywasz sam.

Profesjonalna obsługa klienta

Nasi eksperci gotowi Ci szybko i fachowo pomóc, zarówno online, jak i w naszym stacjonarnym sklepie. Pytania? Zapraszamy do kontaktu!

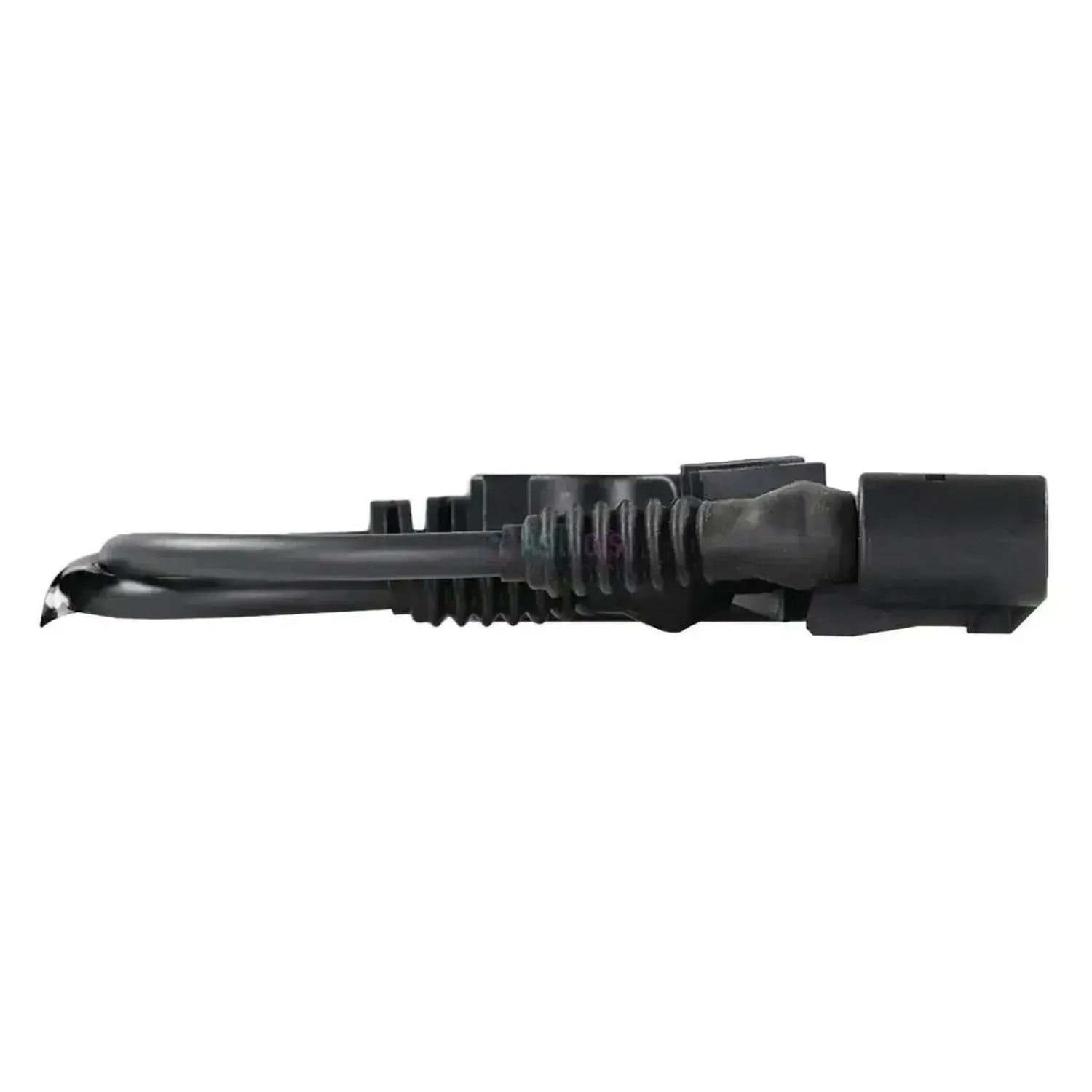

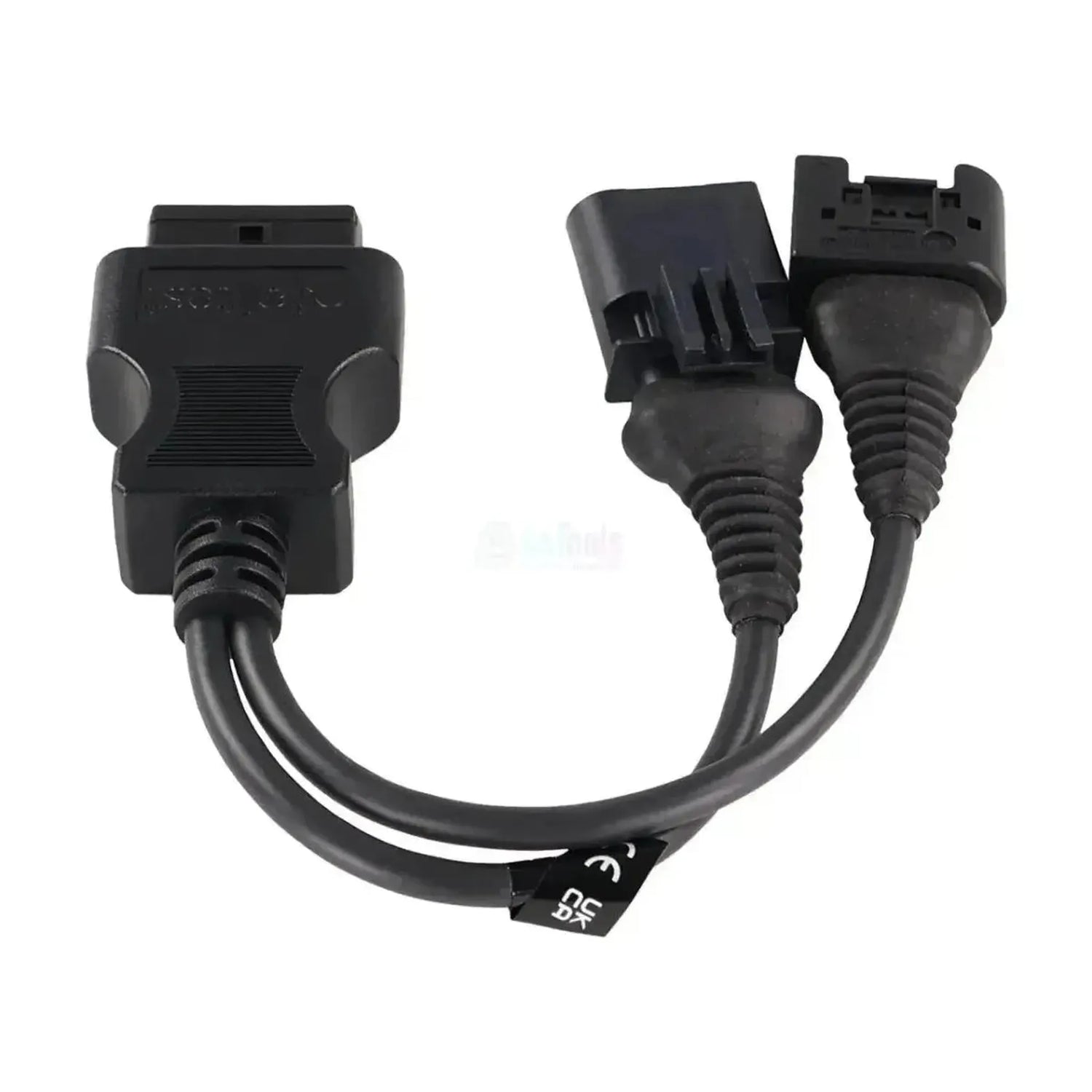

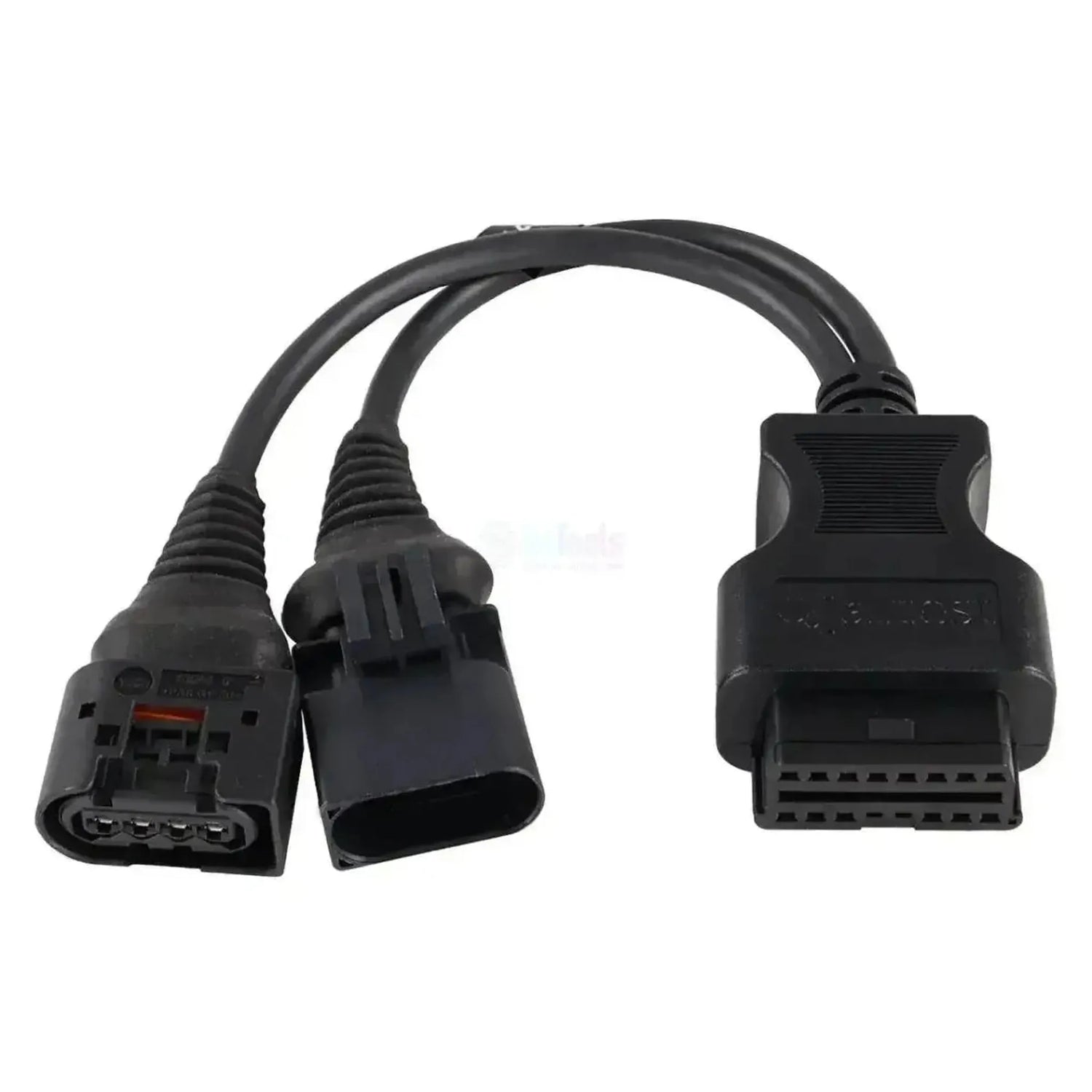

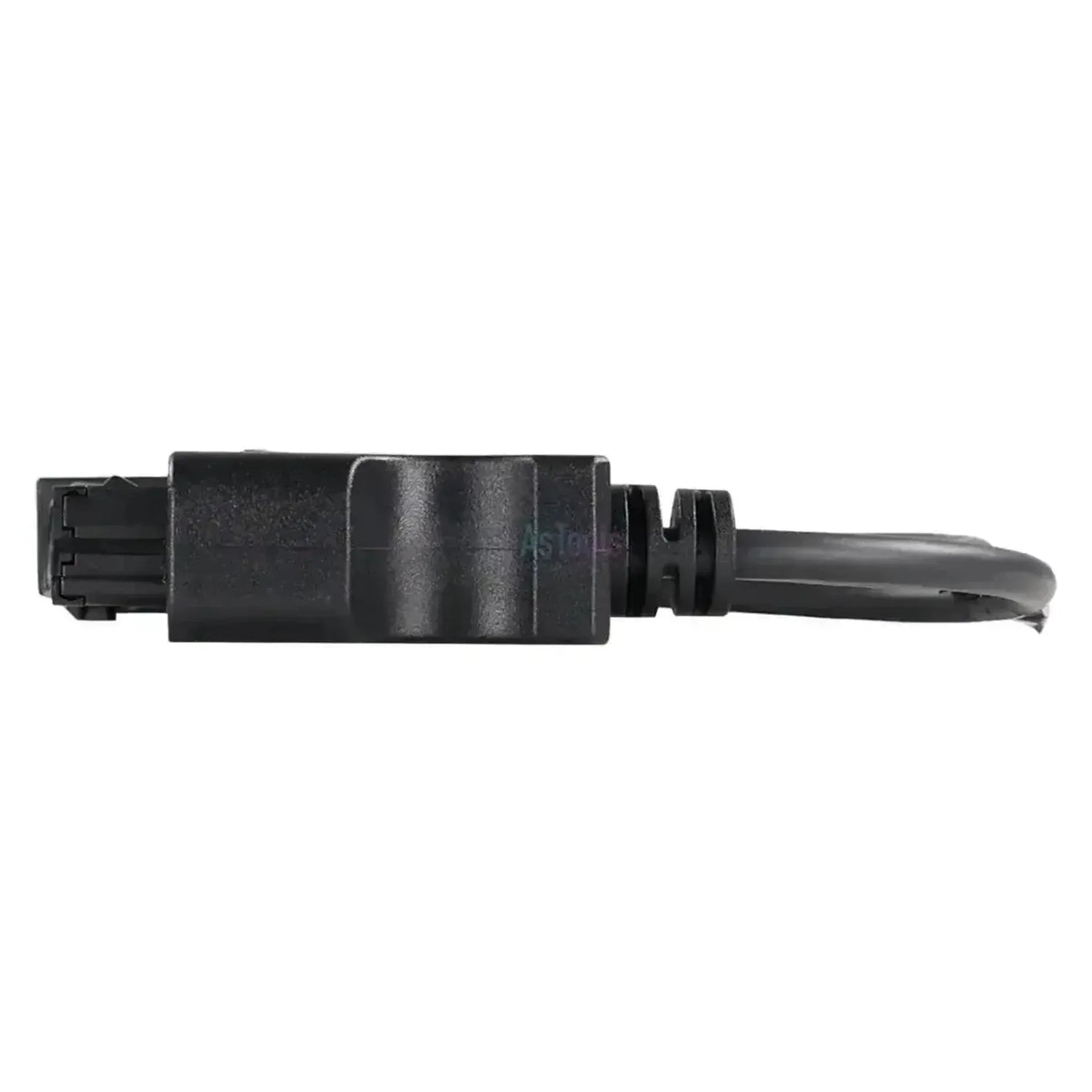

Jaltest JDC567A łączy dwa osobne 4-pinowe złącza diagnostyczne maszyny rolniczej AGCO z silnikiem Sisu w jednym 16-pinowym złączu OBD2 do Jaltest Link. To kabel typu Y o długości 300 mm: za czarną obudową OBD2 przewód rozdziela się na dwie gałęzie tej samej długości, każda z własną czarną wtyczką. Jedna gałąź ma prostokątną obudowę z czterema pozycjami styków w jednym rzędzie, sprężystą wspornicę i żółtą blokadę. Druga kończy się zamkniętą obudową z owalnym otworem i zatrzaskiem.

Dzięki temu złączu oprogramowanie Jaltest komunikuje się ze sterownikiem silnika najnowszej generacji Sisu, EEM4S5, z EDC MD1 i wtryskiem common rail. Mogą Państwo odczytać kody błędów, wartości pomiarowe i interwały serwisowe oraz wykonać dodatkowe czynności, które Jaltest oferuje dla tego sterownika. Kabel współpracuje z Link V8.1, V8.4 i V9 i jest obsługiwany w ramach Jaltest AGV.

ZALETY

✔Obsługuje najnowszy sterownik silnika Sisu EEM4S5 (EDC MD1, wtrysk common rail).
✔Współpracuje z Link V8.1, V8.4 i V9, czyli zarówno ze starszą, jak i z najnowszą generacją interfejsu.
✔W przypadku EEM4S5 oprócz odczytu dostępne są także interwały serwisowe i dodatkowe czynności.
✔Oba rozgałęzienia mają własny kształt wtyczki, dzięki czemu pasują tylko w jednym miejscu maszyny.

NA CO ZWRÓCIĆ UWAGĘ

✕Wyłącznie dla złącza 4+4-pinowego silników Tier 5; starsze generacje EEM2 (VP30/VP44), EEM3 (EDC 7 UC31) i EEM4 (EDC 17 CV54) mają własne złącze diagnostyczne.
✕Zakres Sisu jest ukierunkowany na odczyt: sterowanie podzespołami, ustawianie parametrów i kalibracja nie są przy tym sterowniku możliwe.
✕Przy 300 mm kabel jest krótki: Jaltest Link znajduje się blisko złącza diagnostycznego na maszynie.
✕Do użycia wymagane są Jaltest Link oraz aktywna licencja Jaltest AGV; nie są one dołączone do kabla.

Zastosowania i funkcje

Kabel przeznaczony jest dla warsztatów odczytujących maszyny rolnicze AGCO z silnikiem Sisu Tier 5. Jaltest przypisuje sterownik do generacji silnika, nie do typu maszyny; poniższe zestawienie odpowiada zakresowi EEM4S5.

Jednostki sterujące dostępne do obsługi

  • EEM4S5: sterownik silnika Sisu, Tier 5.
  • EDC MD1: sterowanie silnikiem Diesla z common rail.

Co Pan/Pani może zrobić

  • Kody błędów: odczyt z opisem.
  • Wartości pomiarowe: z regulowanymi progami alarmowymi.
  • Serwis: interwały i raport dla klienta.
  • Dodatkowe czynności: zgodnie z zakresem Jaltest.

Sposób użycia

  1. Wyszukanie wtyczek: znajdź dwa 4-pinowe złącza.
  2. Podłączenie: podłącz każdą gałąź do własnej wtyczki.
  3. Połączenie z Link: podłącz stronę OBD2 do Link.
  4. Zapłon: włącz zapłon.
  5. Odczyt: wybierz AGCO Sisu i EEM4S5.

Pojazdy i zastosowania zgodne

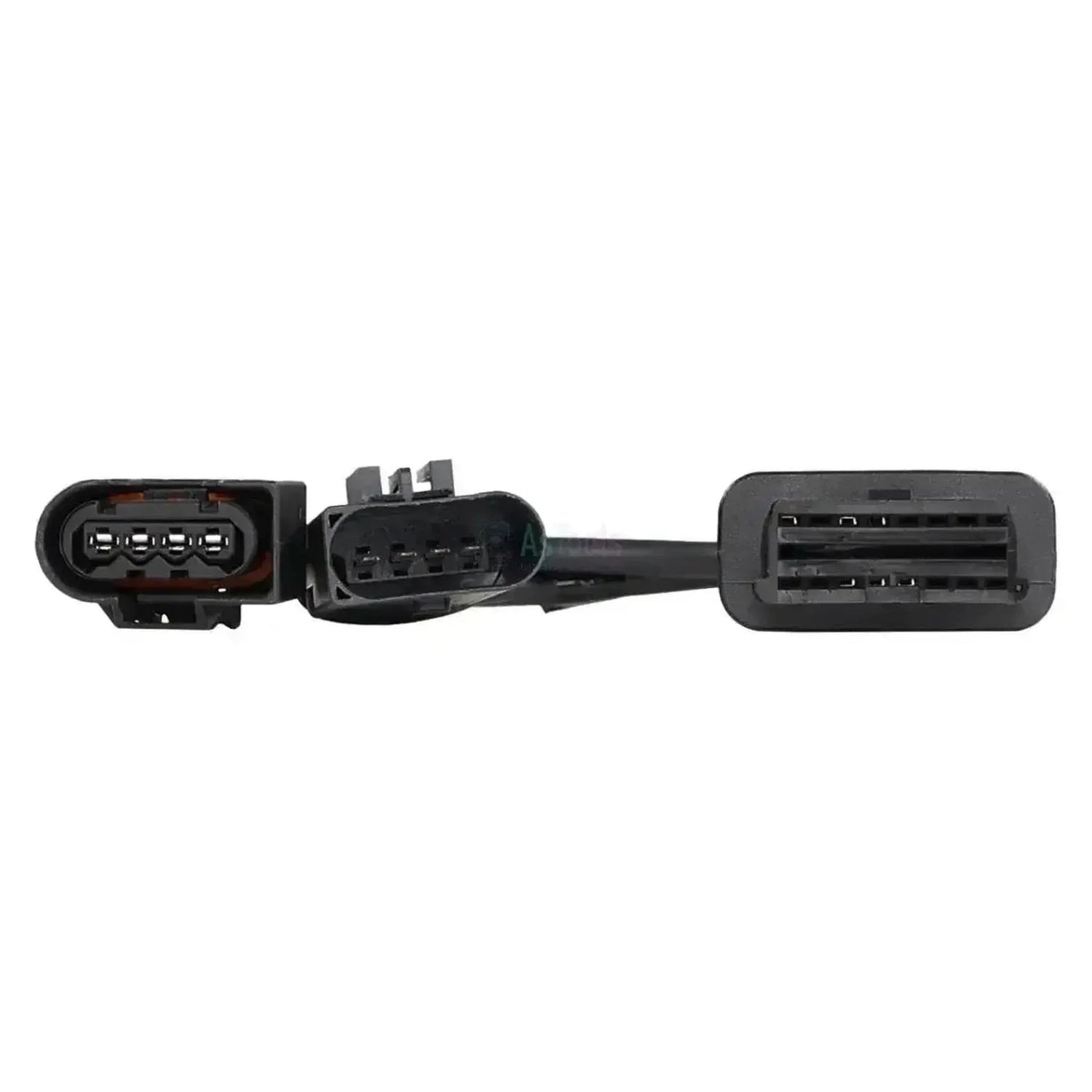

Decyduje generacja silnika, nie maszyna. Silniki Sisu montowane są jako osobny napęd w maszynach rolniczych AGCO; Jaltest dlatego przypisuje zakres do silnika. Różnicę na maszynie widać po wtyczkach: ten kabel dotyczy dwóch osobnych 4-pinowych złączy, jednego z owalnym otworem i jednego prostokątnego z czterema pozycjami styków.

AGCO Sisu:

  • EEM4S5 (Tier 5 / Stage V): generacja, dla której przeznaczony jest ten kabel, ze sterownikiem EDC MD1.
  • Zastosowanie: maszyny rolnicze AGCO z zamontowanym silnikiem Sisu.
  • EEM2, EEM3 i EEM4: nie wchodzą w zakres; te generacje mają własne złącze diagnostyczne.
💡
Warto wiedzieć: złącze diagnostyczne zależy od generacji silnika. Wersja z dwoma osobnymi 4-pinowymi wtyczkami dotyczy silników Tier 5; na przewodzie kabla, w jego środkowej części, znajduje się biała naklejka CE. Przed zamówieniem prosimy sprawdzić wtyczki bezpośrednio na maszynie.

Zawartość opakowania

  • 1x Jaltest (JDC567A) | AGCO Sisu 4+4-pinowe OBD - 16-pinowy OBD2 Kabel przejściowy | Pojazd rolniczy

Specyfikacja techniczna

Ogólne

Producent kabla. Kable Jaltest współpracują ze sprzętem diagnostycznym Jaltest.Marka
Jaltest (Cojali)
Rodzaj kabla. Kabel diagnostyczny łączy się z gniazdem diagnostycznym, kabel pomiarowy służy do pomiaru osobnego podzespołu.Rodzaj kabla
Kabel przejściowy
Pakiet oprogramowania Jaltest, do którego należy kabel. Do jego użycia potrzebna jest licencja na ten moduł.Moduł oprogramowania Jaltest
  • AGV rolnictwo
Rodzaje pojazdów lub maszyn, do których przeznaczony jest kabel. Pozwala szybko ocenić, czy pasuje do pojazdów w Państwa warsztacie.Rodzaje pojazdów
  • Pojazd rolniczy

Złącza

Wersja interfejsu diagnostycznego Jaltest Link, z którą współpracuje kabel. Nie każdy kabel pasuje do każdej wersji.Kompatybilny Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V8.4
  • Jaltest Link V9
Wtyk po stronie urządzenia diagnostycznego. Musi pasować do Państwa interfejsu lub kabla diagnostycznego.Złącze od strony interfejsu
16-pinowe OBD2
Wtyk po stronie pojazdu, silnika lub maszyny. Musi pasować do gniazda diagnostycznego lub podzespołu.Złącze od strony pojazdu
4+4-pinowe OBD

Funkcje diagnostyczne

Informacja, czy można podglądać bieżące wartości z czujników podczas pracy pojazdu. Przydatne przy wykrywaniu usterek.Podgląd wartości na żywo
Informacja, czy można sprawdzić termin kolejnego przeglądu. Przydatne przy planowaniu serwisu.Podgląd danych serwisowych
Informacja, czy dostępne są dodatkowe procedury Jaltest dla danego sterownika, takie jak testy lub procedury adaptacji.Dodatkowe procedury

Zastosowanie

Numer referencyjny
JDC567A
Jednostki sterujące
EEM4S5 - EDC MD1 (sterowanie silnikiem)
Wymagane do użytkowania
Jaltest Link i aktywna licencja na Jaltest AGV

Pozostałe parametry

Zastosowanie
Maszyny AGCO z silnikami Sisu Tier 5
Długość
300 mm
