Jaltest  |  SKU: JDC539A

Jaltest (JDC539A) | Kabel przejściowy Bobcat 6+6-pinów OBD – 16-pinów OBD2 | Silnik spalinowy

€286,95 z VAT
€237,15 bez VAT

Gwarancja bezpośrednio od AsTools

Sami obsługujemy sprawy gwarancyjne szybko i bez pośrednictwa producenta. Dzięki naszemu własnemu magazynowi części zamiennych i wiedzy technicznej możemy Ci zazwyczaj udzielić pomocy od razu. Tylko w wyjątkowych przypadkach wysyłamy produkt do dostawcy.

2 lata gwarancji na wszystkie produkty

Wszystkie nasze produkty są dostarczane z 2-letnią gwarancją fabryczną. Gwarantuje to długotrwałą jakość i serwis.

Łatwy zwrot

Zwrot można łatwo złożyć za pośrednictwem swojego konta. Wyślemy Ci etykietę zwrotną na e-mail. Koszty zwrotu pokrywasz sam.

Profesjonalna obsługa klienta

Nasi eksperci gotowi Ci szybko i fachowo pomóc, zarówno online, jak i w naszym stacjonarnym sklepie. Pytania? Zapraszamy do kontaktu!

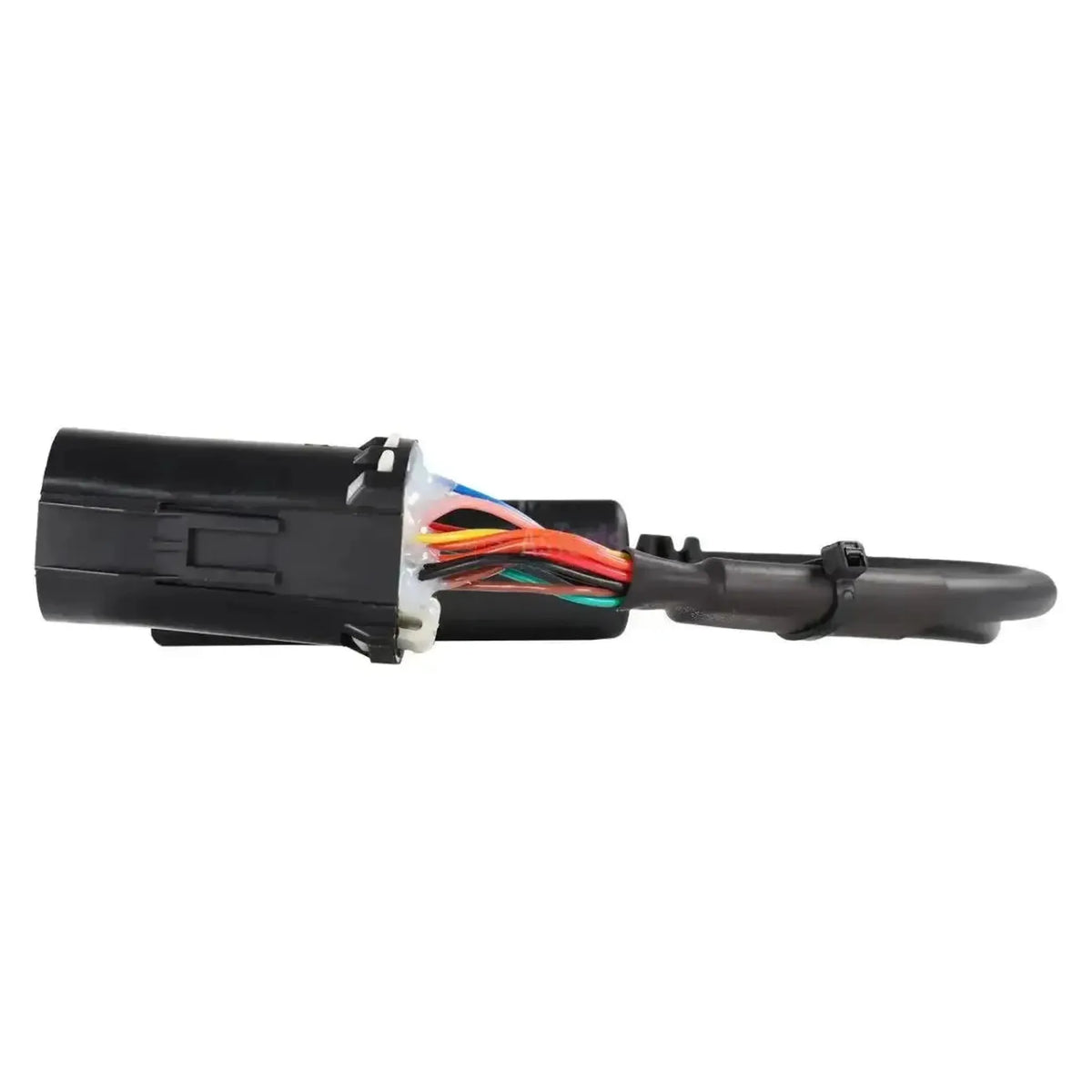

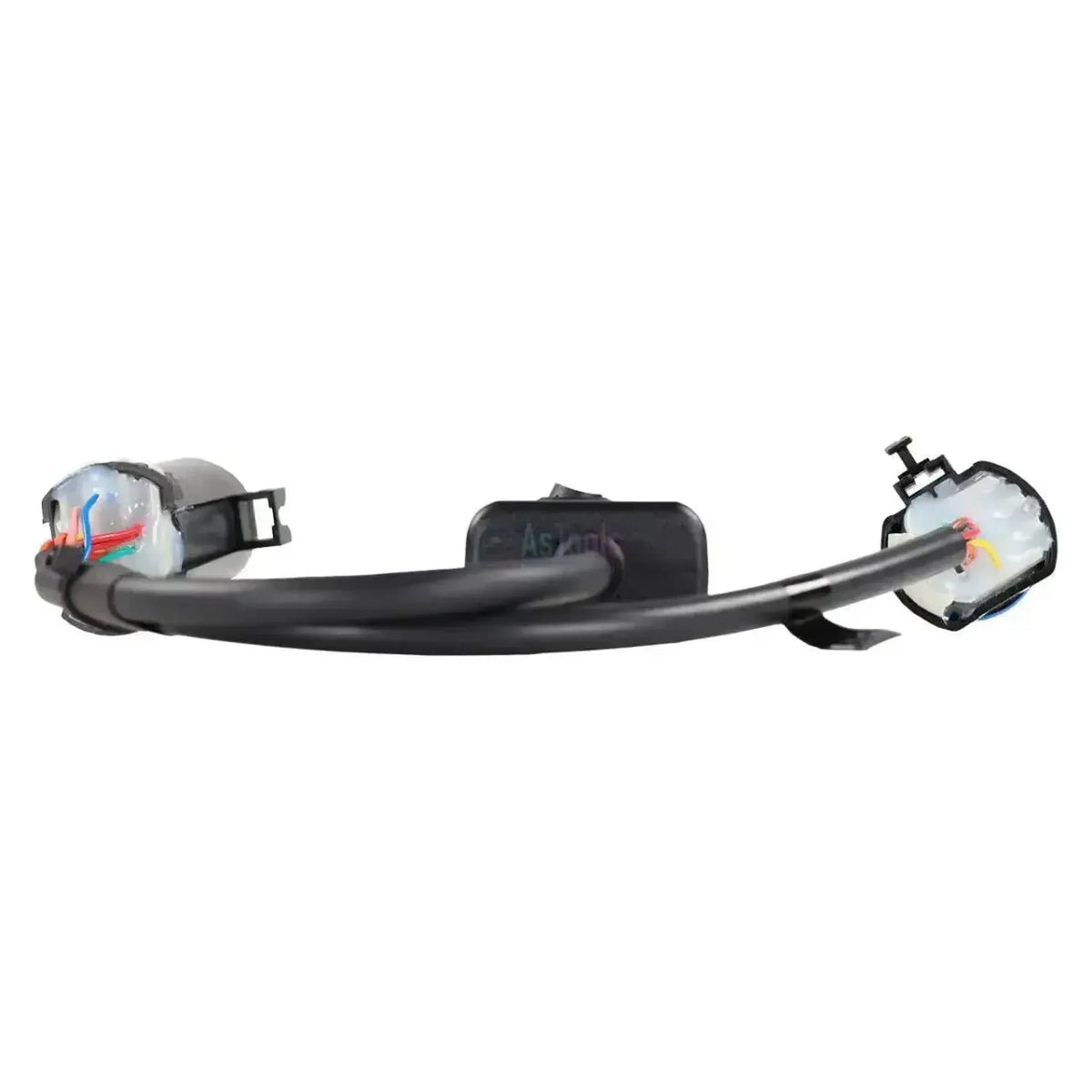

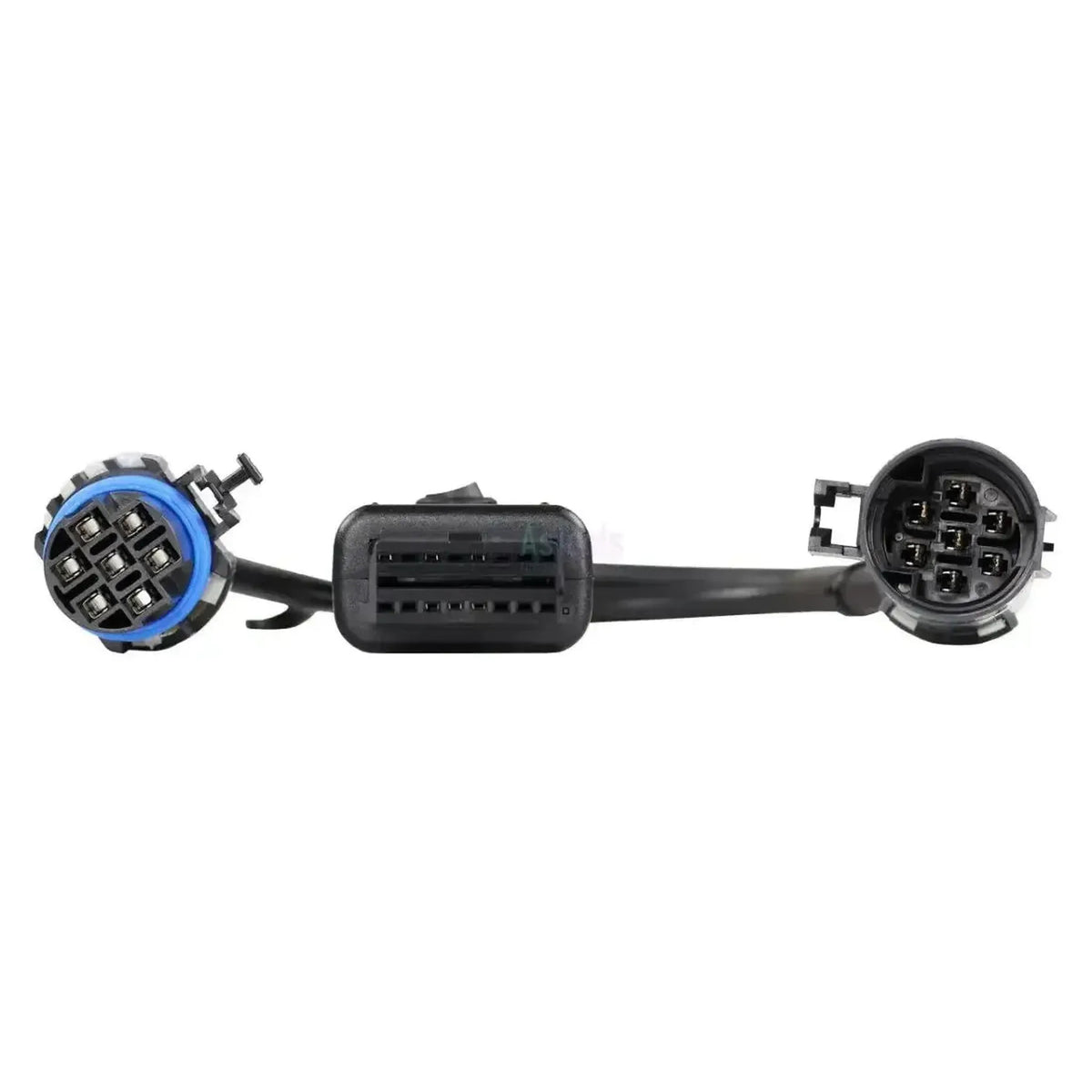

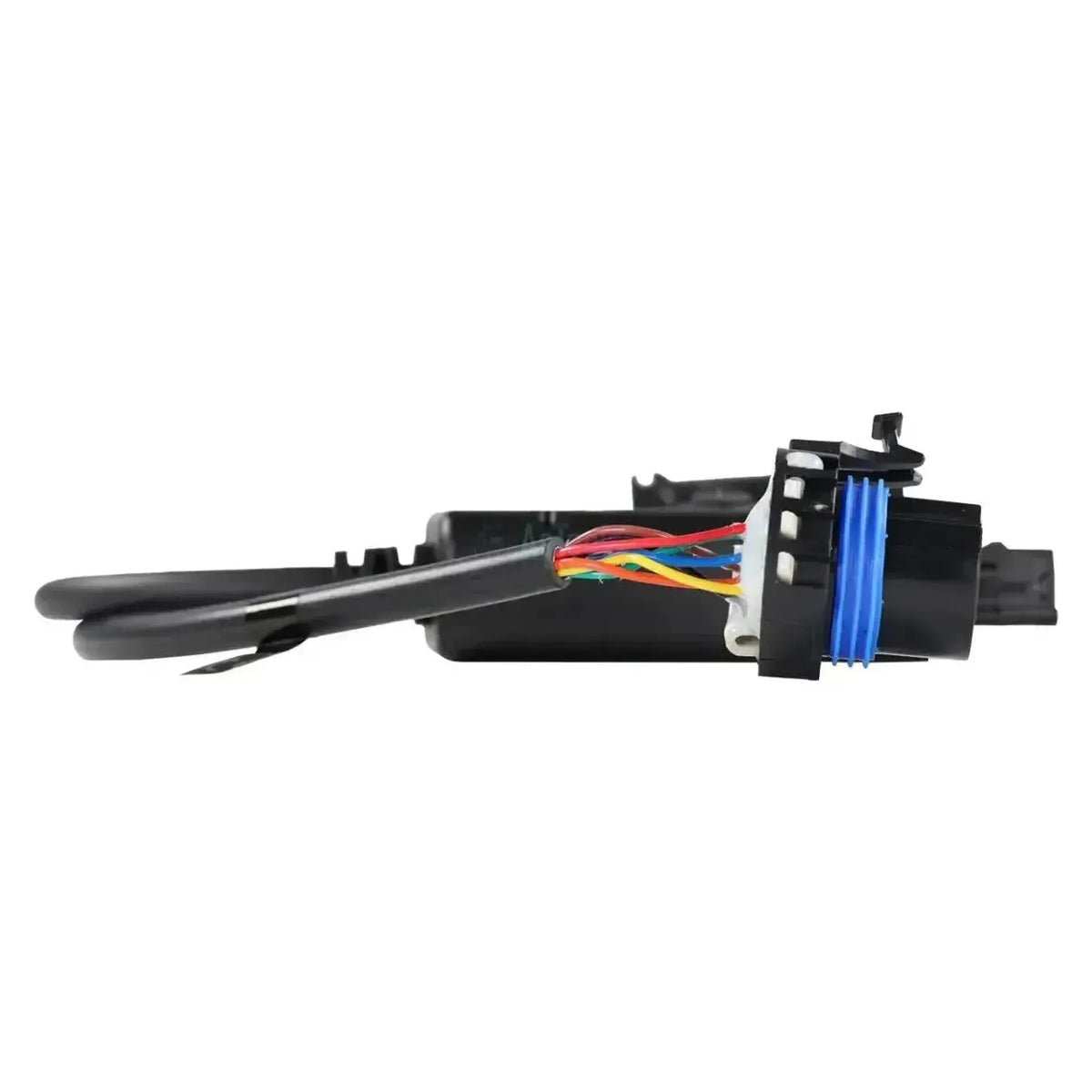

De Jaltest JDC539A sluit compacte Bobcat-machines aan op uw Jaltest-apparatuur en splitst zich aan de machinezijde in twee ronde stekkers. De ene tak heeft contactbussen achter een blauwe afdichtring, de andere pennen in een gladde zwarte huls. Aan de interfacezijde zit de 16-pins OBD2. De kabel meet 38,5 tot 41,5 cm.

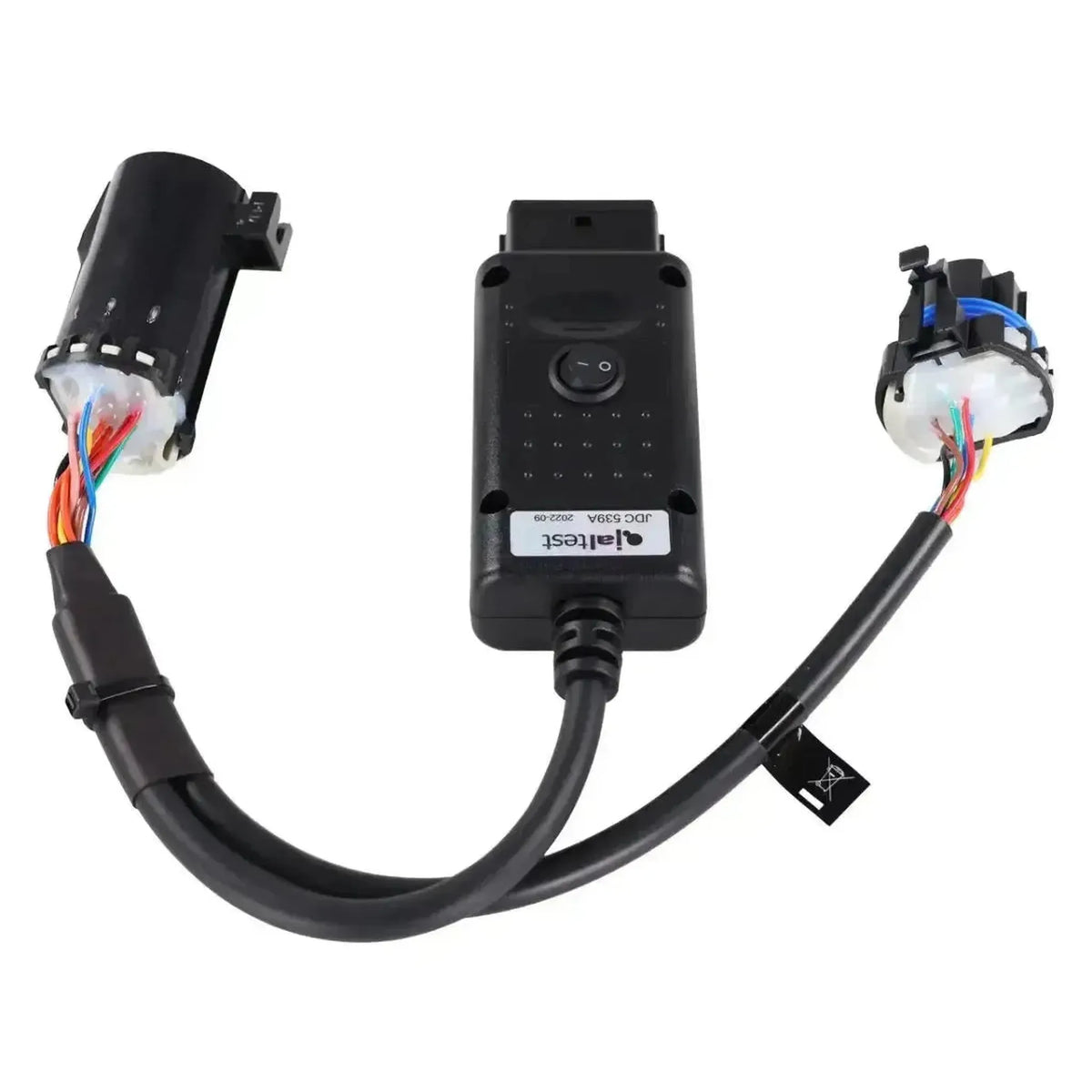

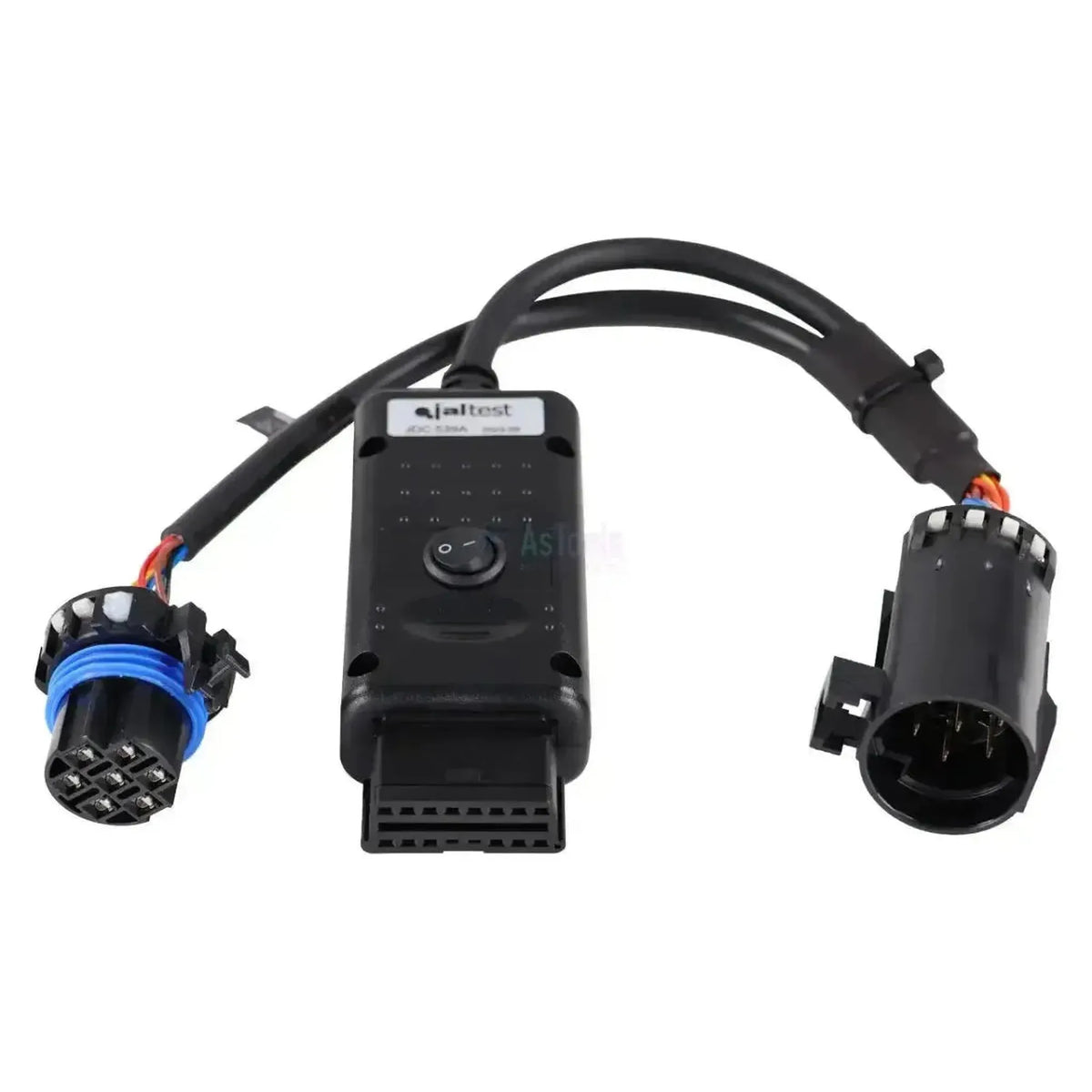

Halverwege zit een zwart tussenstuk met een schakelaar in twee standen, gemerkt O en I. Daarachter bereikt de Jaltest-software de machinecomputer GATEWAY, de aandrijving DRIVE, de hydrauliekregeling AUX, de motorregelingen DL02, DM02 en E-CDIS Kubota en de nabehandelingsregeling DCU. De kabel werkt met de Jaltest Link V8.1 en V9 en valt onder Jaltest OHW.

PLUSPUNTEN

✔Twee ronde stekkers in één kabel, zodat de machinesystemen en de motorregeling allebei binnen bereik zitten.
✔Bereikt de machinecomputer GATEWAY, de aandrijving DRIVE en de hydrauliekregeling AUX.
✔Werkt op de eigen DL02- en DM02-motorregelingen en op de E-CDIS Kubota, met aanvullende acties.
✔Werkt met zowel de Jaltest Link V8.1 als de V9.

AANDACHTSPUNTEN

✕Het instrumentenpaneel LHP geeft geen foutcodes; daar blijft het bij meetwaarden en ECU-gegevens.
✕De DCU van de uitlaatgasnabehandeling zit alleen op machines die daarmee zijn uitgerust, zoals de minigraafmachines.
✕Komt er geen verbinding tot stand, zet dan de schakelaar in het tussenstuk om.
✕Alleen voor de dubbele 6+6-pins Bobcat-aansluiting; andere machinemerken hebben een eigen stekker.

Toepassingen en functionaliteiten

Via de dubbele aansluiting benadert u met de Jaltest-software zowel de machinesystemen als de motorregeling van de Bobcat. Welke eenheden aanwezig zijn, verschilt per serie en uitvoering.

Regeleenheden die u kunt benaderen

  • GATEWAY: Centrale machinecomputer.
  • ACS en SJC: Bediening en joystickbesturing.
  • DRIVE: Rijaandrijving.
  • AUX: Extra hydrauliek.
  • DL02 en DM02: Bobcat-motorregelingen (CAN).
  • E-CDIS Kubota: Commonrail-dieselregeling.
  • DCU: Uitlaatgasnabehandeling.
  • LHP: Instrumentenpaneel.

Wat u kunt doen

  • Foutcodes: Lezen en wissen per regeleenheid.
  • Meetwaarden: In cijfers en in grafiek.
  • Onderhoud: Intervallen, met servicerapport.
  • Aanvullende acties: Op de E-CDIS Kubota.

Zo gebruikt u hem

  1. Stekkers zoeken: Zoek de twee ronde stekkers in de machine.
  2. Aansluiten: Sluit beide takken van de JDC539A aan.
  3. Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link.
  4. Contact aan: Zet het contact aan.
  5. Uitlezen: Kies Bobcat en de serie; zet zo nodig de schakelaar om.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. Deze kabel past op elke compacte Bobcat met de dubbele 6+6-pins aansluiting, te herkennen aan de blauwe afdichtring op de ene helft. Controleer de aansluiting aan de machine zelf voordat u bestelt. Onderstaande series staan in de Bobcat-dekking.

Bobcat:

  • S500-, S600- en S700-serie: Schrankladers.
  • T500-, T600- en T700-serie: Rupsschrankladers.
  • E50- en E85-serie: Minigraafmachines.
💡
Goed om te weten: De twee ronde stekkers zitten naast elkaar in de machine en de exacte plaats verschilt per model. In het tussenstuk zit een schakelaar met twee standen; blijft een regeleenheid stil, zet hem dan om. Controleer aan de machine zelf welke aansluitingen aanwezig zijn voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC539A) | Bobcat 6+6-pins OBD - 16-pins OBD2 Verloopkabel | Verbrandingsmotor

Specyfikacja techniczna

Ogólne

Producent kabla. Kable Jaltest współpracują ze sprzętem diagnostycznym Jaltest.Marka
Jaltest (Cojali)
Rodzaj kabla. Kabel diagnostyczny łączy się z gniazdem diagnostycznym, kabel pomiarowy służy do pomiaru osobnego podzespołu.Rodzaj kabla
Kabel przejściowy
Pakiet oprogramowania Jaltest, do którego należy kabel. Do jego użycia potrzebna jest licencja na ten moduł.Moduł oprogramowania Jaltest
  • OHW maszyny budowlane i

Złącza

Wersja interfejsu diagnostycznego Jaltest Link, z którą współpracuje kabel. Nie każdy kabel pasuje do każdej wersji.Kompatybilny Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
Wtyk po stronie urządzenia diagnostycznego. Musi pasować do Państwa interfejsu lub kabla diagnostycznego.Złącze od strony interfejsu
16-pinowe OBD2
Wtyk po stronie pojazdu, silnika lub maszyny. Musi pasować do gniazda diagnostycznego lub podzespołu.Złącze od strony pojazdu
6+6-pinowe OBD
Długość kabla. Dłuższy kabel zapewnia większą swobodę pracy.Długość kabla
38,5 do 41,5 cm

Funkcje diagnostyczne

Informacja, czy można podglądać bieżące wartości z czujników podczas pracy pojazdu. Przydatne przy wykrywaniu usterek.Podgląd wartości na żywo
Informacja, czy można sprawdzić termin kolejnego przeglądu. Przydatne przy planowaniu serwisu.Podgląd danych serwisowych
Informacja, czy dostępne są dodatkowe procedury Jaltest dla danego sterownika, takie jak testy lub procedury adaptacji.Dodatkowe procedury

Zastosowanie

Numer referencyjny
JDC539A
Wymagane do użytkowania
Jaltest Link V8.1 lub V9

Pozostałe parametry

Toepassing
Bobcat schrankladers, rupsschrankladers en minigraafmachines
Regeleenheden
GATEWAY, ACS, SJC, DRIVE, AUX, DL02, DM02, E-CDIS Kubota, DCU en LHP
Segment
Verbrandingsmotor
