Jaltest  |  SKU: JDC540A

Jaltest (JDC540A) | Kabel przejściowy Bosch Rexroth 8-pinowy R232 – 16-pinowy OBD2 | Pojazd roboczy

€214,95 z VAT
€177,64 bez VAT

Gwarancja bezpośrednio od AsTools

Sami obsługujemy sprawy gwarancyjne szybko i bez pośrednictwa producenta. Dzięki naszemu własnemu magazynowi części zamiennych i wiedzy technicznej możemy Ci zazwyczaj udzielić pomocy od razu. Tylko w wyjątkowych przypadkach wysyłamy produkt do dostawcy.

2 lata gwarancji na wszystkie produkty

Wszystkie nasze produkty są dostarczane z 2-letnią gwarancją fabryczną. Gwarantuje to długotrwałą jakość i serwis.

Łatwy zwrot

Zwrot można łatwo złożyć za pośrednictwem swojego konta. Wyślemy Ci etykietę zwrotną na e-mail. Koszty zwrotu pokrywasz sam.

Profesjonalna obsługa klienta

Nasi eksperci gotowi Ci szybko i fachowo pomóc, zarówno online, jak i w naszym stacjonarnym sklepie. Pytania? Zapraszamy do kontaktu!

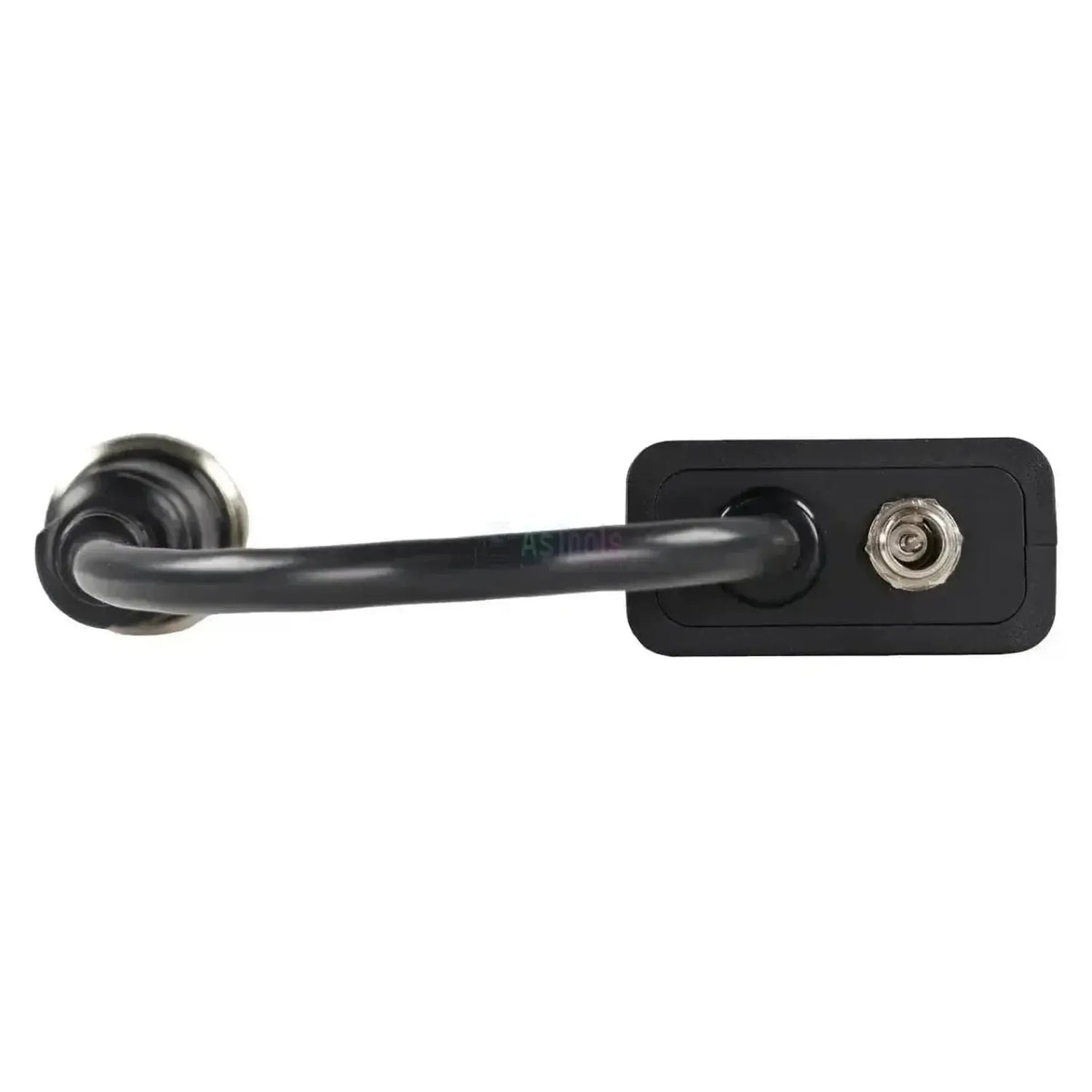

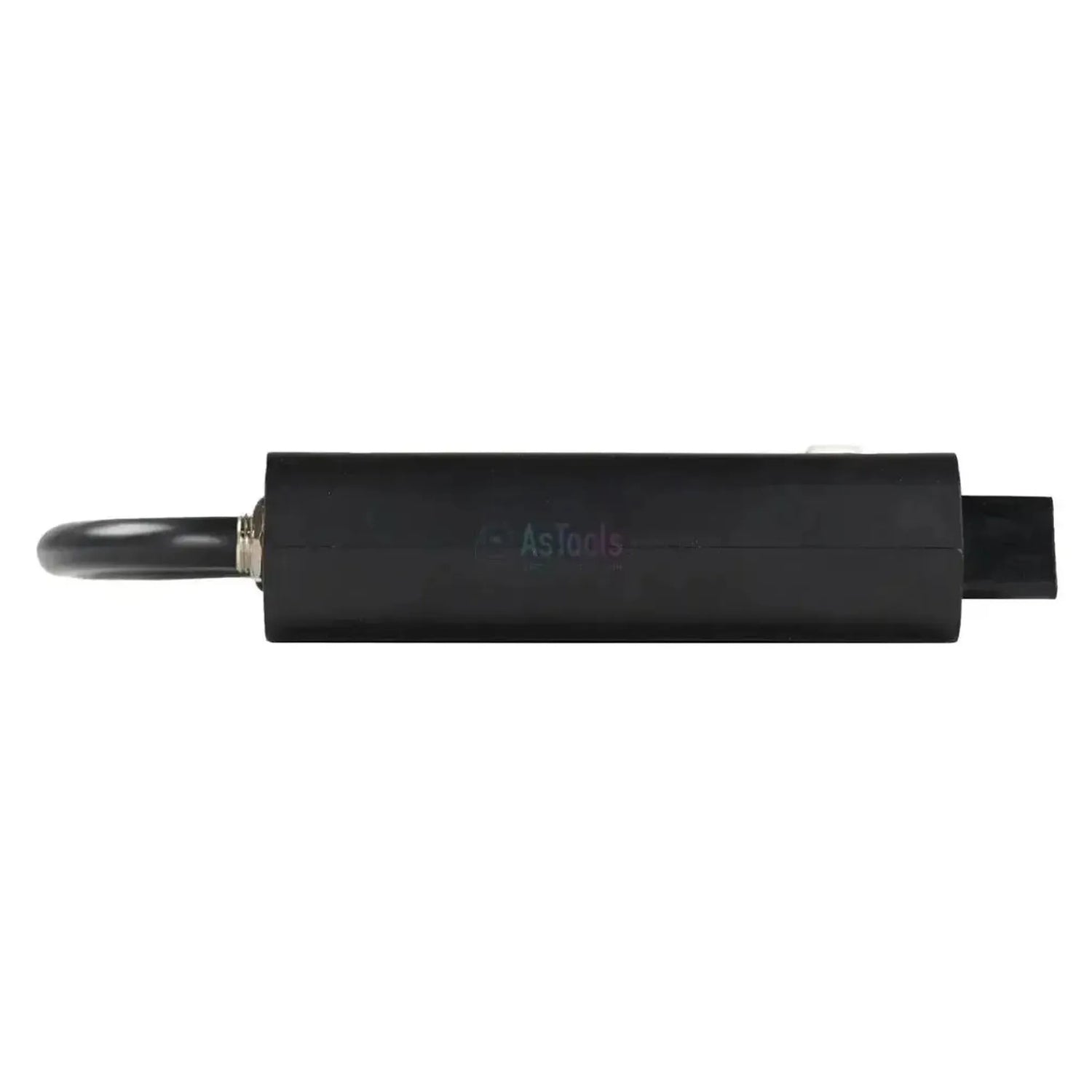

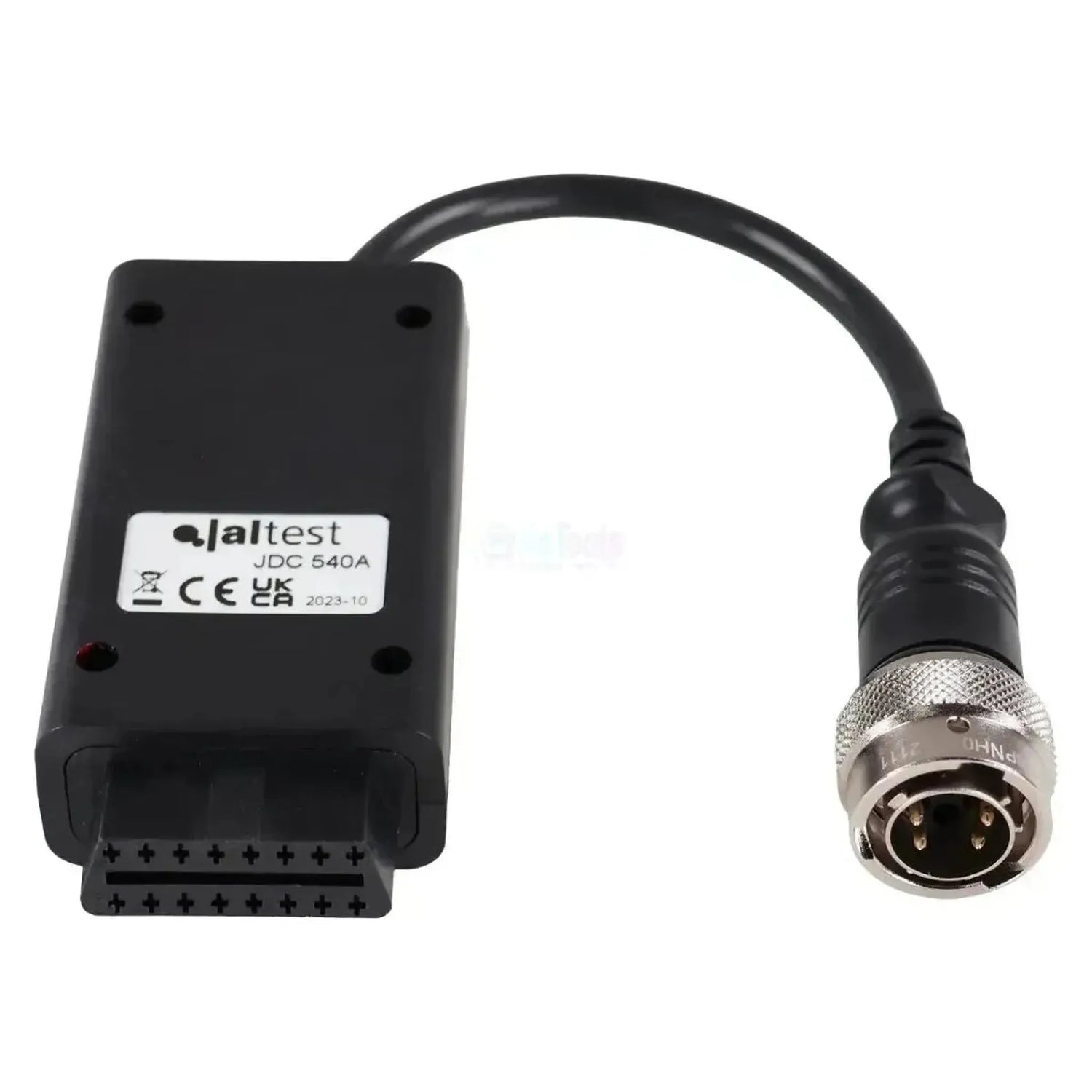

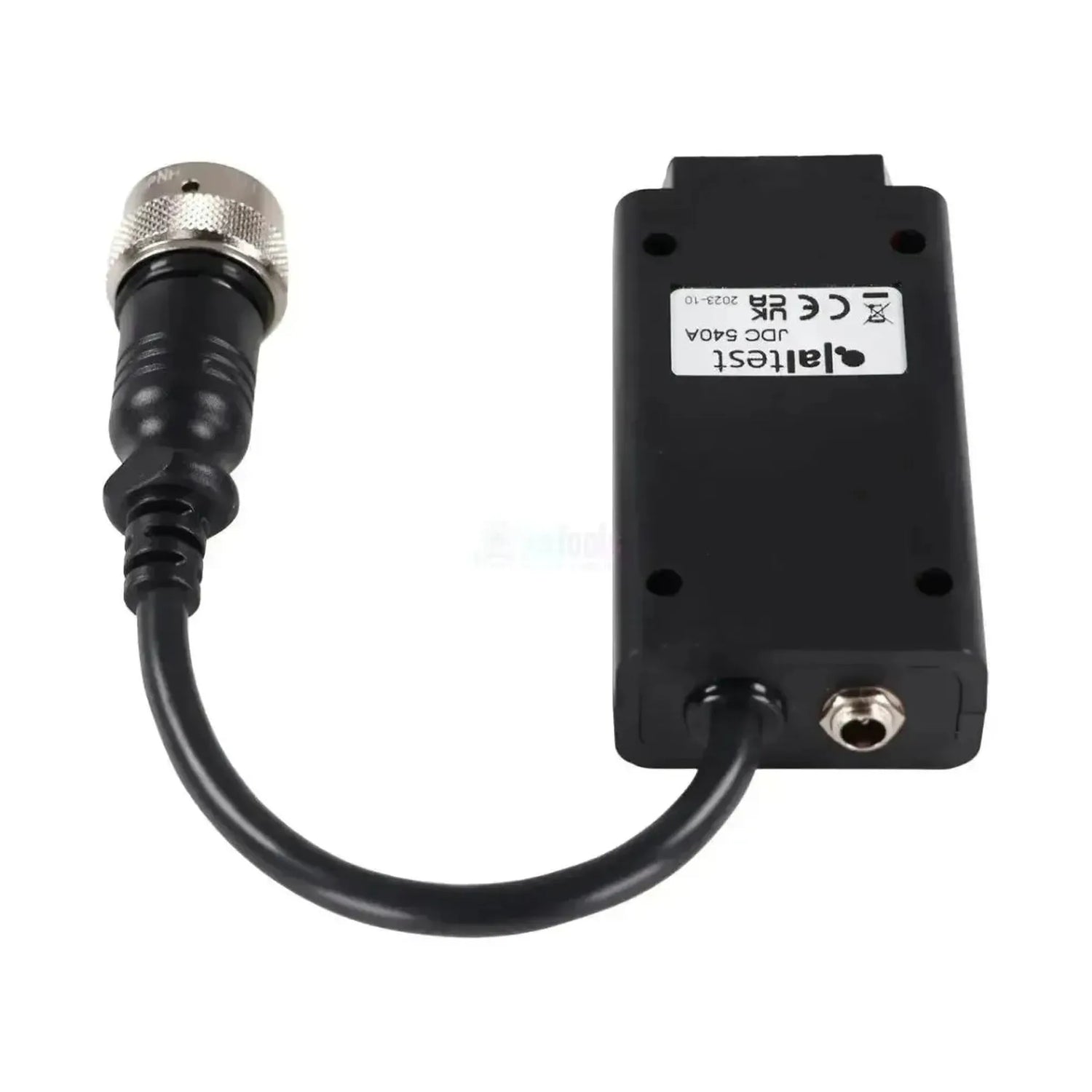

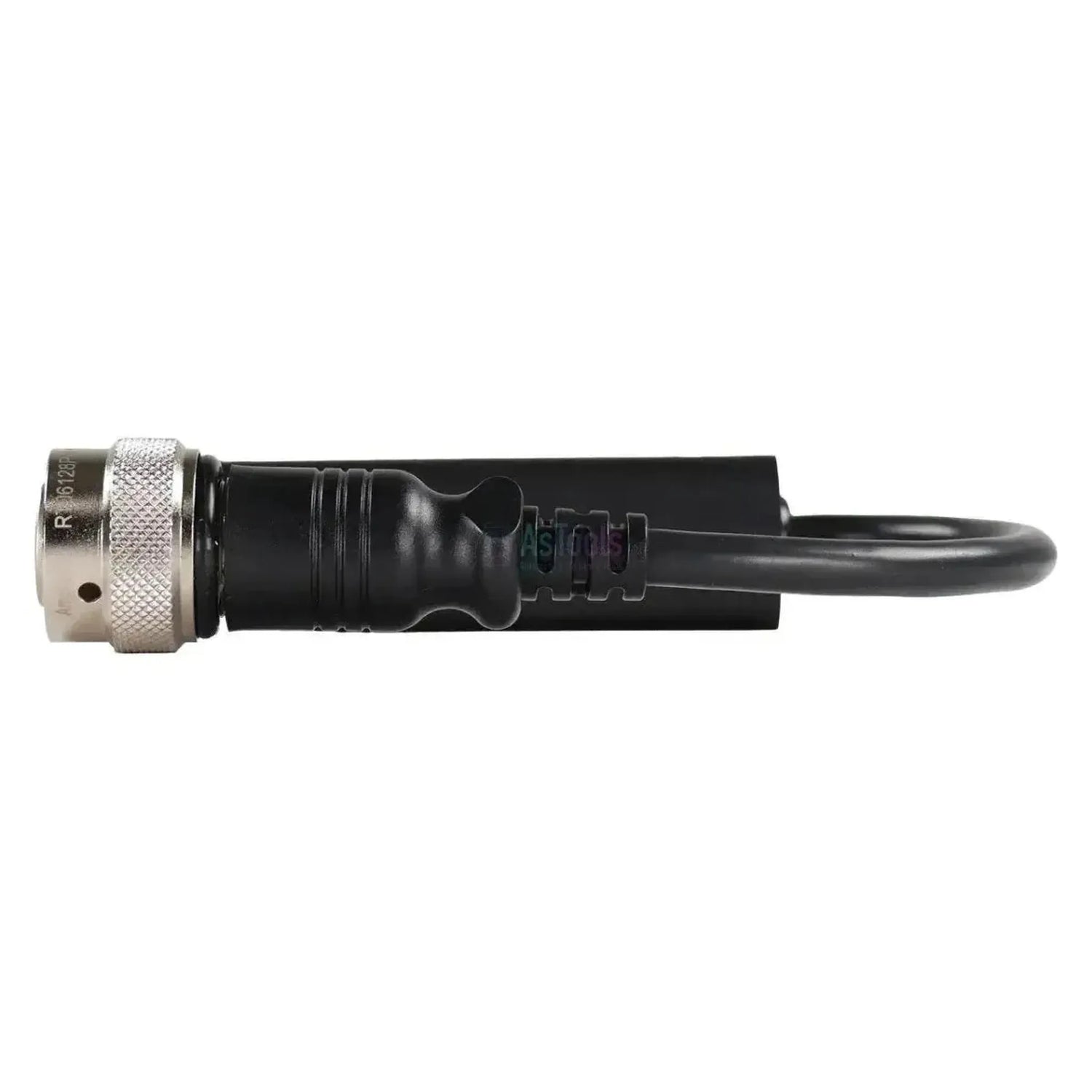

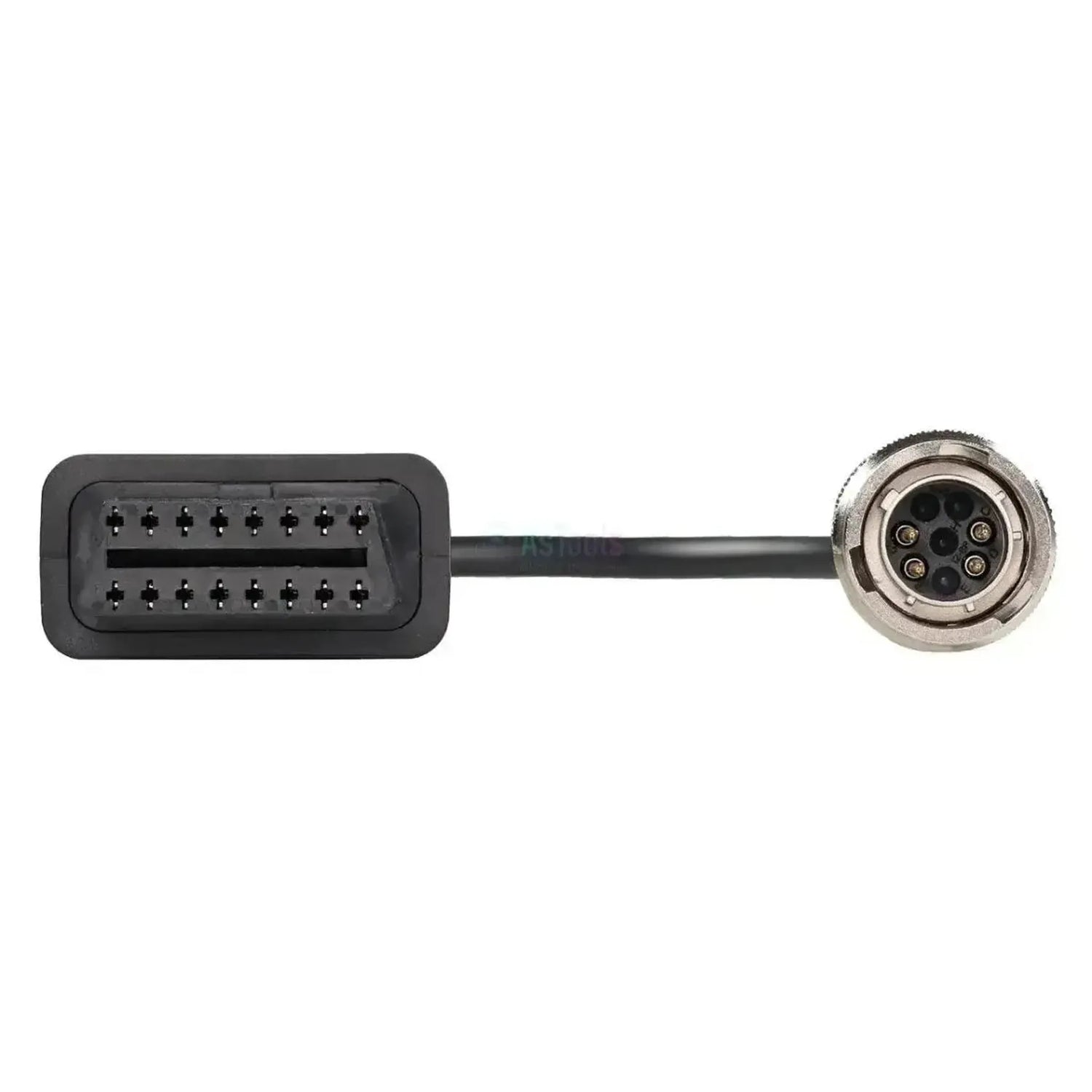

De Jaltest JDC540A is de RS232-diagnosekabel voor de Bosch Rexroth BODAS-regeleenheden en meet 28 tot 30 cm. Aan de voertuigzijde zit een ronde metalen stekker met een gekartelde koppelring die u over de aansluiting draait. Halverwege het snoer zit een zwarte kunststof module met een geschroefde voedingsaansluiting, waarop een haakse stekker is vastgezet. De kabel telt daardoor drie takken: De 16-pins OBD2-stekker, de 8-pins RS232-stekker en de voedingstak.

RS232 is een seriële verbinding en geen CAN-bus; de module in het snoer bouwt die communicatie op. Met die verbinding leest de Jaltest-software de BODAS RC Series (RS232) uit, de programmeerbare machinebesturing die de hydrostatische aandrijving en de werkfuncties regelt. Naast foutcodes staan meetwaarden, ECU-gegevens, parameters en live datamonitoring in de dekking. De kabel is opgegeven voor Jaltest Link V8.1 en valt onder Jaltest OHW en Jaltest MHE.

PLUSPUNTEN

✔Bereikt de BODAS RC Series (RS232), de programmeerbare regeleenheid met de seriële diagnosepoort.
✔De actieve module in het snoer maakt de RS232-verbinding, waarvoor een gewone CAN-kabel niet volstaat.
✔Naast foutcodes staan ook meetwaarden, ECU-gegevens, parameters en live datamonitoring in de dekking.
✔Bepalend is de Bosch Rexroth-regeleenheid in de machine, niet het merk van de machine.

AANDACHTSPUNTEN

✕De officiële opgave noemt alleen Jaltest Link V8.1; voor de Link V9 staat deze kabel niet opgegeven.
✕De module heeft een eigen voedingsaansluiting, dus er moet een voedingspunt binnen bereik zijn van de machine.
✕De CAN-uitvoeringen (RC Series 20, 21, 22, 30 en 31 en RC Scan) bereikt u niet met deze kabel; die hebben een eigen aansluiting.
✕Bij de BODAS RC Series (RS232) staan componenten aansturen, kalibratie en reset niet in de dekking.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de programmeerbare BODAS-machinebesturing van Bosch Rexroth. Het gaat om de seriële uitvoering van die regeleenheid, die haar gegevens over een RS232-lijn uitwisselt in plaats van over de CAN-bus.

Regeleenheden die u kunt benaderen

  • BODAS RC Series (RS232): Machinebesturing.

Wat u kunt doen

  • Foutcodes: Lezen en wissen.
  • Meetwaarden: Actuele sensorwaarden bekijken.
  • ECU-gegevens: Gegevens van de regeleenheid.
  • Parameters: Configuratie lezen en aanpassen.
  • Live datamonitoring: In cijfers en grafiek.

Zo gebruikt u hem

  1. Aansluiting zoeken: In de cabine of de schakelkast bij de besturing.
  2. Aansluiten: Draai de ronde stekker met de koppelring vast.
  3. Voeding: Sluit de voedingstak van de module aan.
  4. Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link V8.1.
  5. Uitlezen: Kies Bosch Rexroth en de BODAS RC Series.

Compatibele voertuigen en toepassingen

Bepalend is de regeleenheid, niet het machinemerk. Deze kabel hoort bij de Bosch Rexroth BODAS RC-regeleenheid met RS232-diagnosepoort, en die bouwt Bosch Rexroth in bij uiteenlopende machinebouwers. Welke uitvoering bij u in de machine zit, herkent u aan de ronde stekker met de gekartelde koppelring.

Toepassing:

  • Werk- en bouwmachines: Met een Bosch Rexroth BODAS RC-regeleenheid met RS232-diagnose.
  • Machinemerk niet bepalend: BODAS wordt door uiteenlopende machinebouwers als besturing ingebouwd.
  • Bouwjaar niet bepalend: Voor werkmachines geldt geen verplichte diagnoseaansluiting, dus deze stekker blijft in gebruik.
💡
Goed om te weten: De ronde RS232-aansluiting hoort bij de BODAS-regeleenheid zelf en zit doorgaans in de cabine of in de schakelkast bij de besturing. Houd er rekening mee dat de module halverwege het snoer een eigen voedingsaansluiting heeft. Controleer eerst welke aansluiting op uw machine zit voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC540A) | Bosch Rexroth 8-pins R232 - 16-pins OBD2 Verloopkabel | Werkvoertuig

Specyfikacja techniczna

Ogólne

Producent kabla. Kable Jaltest współpracują ze sprzętem diagnostycznym Jaltest.Marka
Jaltest (Cojali)
Rodzaj kabla. Kabel diagnostyczny łączy się z gniazdem diagnostycznym, kabel pomiarowy służy do pomiaru osobnego podzespołu.Rodzaj kabla
Kabel przejściowy
Pakiet oprogramowania Jaltest, do którego należy kabel. Do jego użycia potrzebna jest licencja na ten moduł.Moduł oprogramowania Jaltest
  • OHW maszyny budowlane i
  • MHE transport wewnętrzny

Złącza

Wersja interfejsu diagnostycznego Jaltest Link, z którą współpracuje kabel. Nie każdy kabel pasuje do każdej wersji.Kompatybilny Jaltest Link
  • Jaltest Link V8.1
Wtyk po stronie urządzenia diagnostycznego. Musi pasować do Państwa interfejsu lub kabla diagnostycznego.Złącze od strony interfejsu
16-pinowe OBD2
Wtyk po stronie pojazdu, silnika lub maszyny. Musi pasować do gniazda diagnostycznego lub podzespołu.Złącze od strony pojazdu
8-pinowe RS232
Długość kabla. Dłuższy kabel zapewnia większą swobodę pracy.Długość kabla
28 do 30 cm

Funkcje diagnostyczne

Informacja, czy kody błędów można nie tylko odczytywać, ale także kasować. W niektórych systemach możliwy jest tylko odczyt.Kasowanie kodów błędów
Informacja, czy można podglądać bieżące wartości z czujników podczas pracy pojazdu. Przydatne przy wykrywaniu usterek.Podgląd wartości na żywo
Informacja, czy można zmieniać ustawienia sterownika. Wymagane po wymianie podzespołu lub w celu zmiany działania systemu.Ustawianie parametrów

Zastosowanie

Numer referencyjny
JDC540A
Jednostki sterujące
BODAS RC Series (RS232), programowalne sterowanie maszyną
Wymagane do użytkowania
Jaltest Link V8.1, punkt zasilania i Jaltest OHW lub MHE

Pozostałe parametry

Type
Verloopkabel (met module en voedingstak)
Toepassing
Bosch Rexroth BODAS RC Series met RS232-diagnosepoort
Segment
Werkvoertuig
