Jaltest  |  SKU: JDC515A

Jaltest (JDC515A) | Carraro 3+9-pin OBD - 16-pin OBD2 Kabel adapter | Pojazd rolniczy

€168,95 z VAT
€139,63 bez VAT

Gwarancja bezpośrednio od AsTools

Sami obsługujemy sprawy gwarancyjne szybko i bez pośrednictwa producenta. Dzięki naszemu własnemu magazynowi części zamiennych i wiedzy technicznej możemy Ci zazwyczaj udzielić pomocy od razu. Tylko w wyjątkowych przypadkach wysyłamy produkt do dostawcy.

2 lata gwarancji na wszystkie produkty

Wszystkie nasze produkty są dostarczane z 2-letnią gwarancją fabryczną. Gwarantuje to długotrwałą jakość i serwis.

Łatwy zwrot

Zwrot można łatwo złożyć za pośrednictwem swojego konta. Wyślemy Ci etykietę zwrotną na e-mail. Koszty zwrotu pokrywasz sam.

Profesjonalna obsługa klienta

Nasi eksperci gotowi Ci szybko i fachowo pomóc, zarówno online, jak i w naszym stacjonarnym sklepie. Pytania? Zapraszamy do kontaktu!

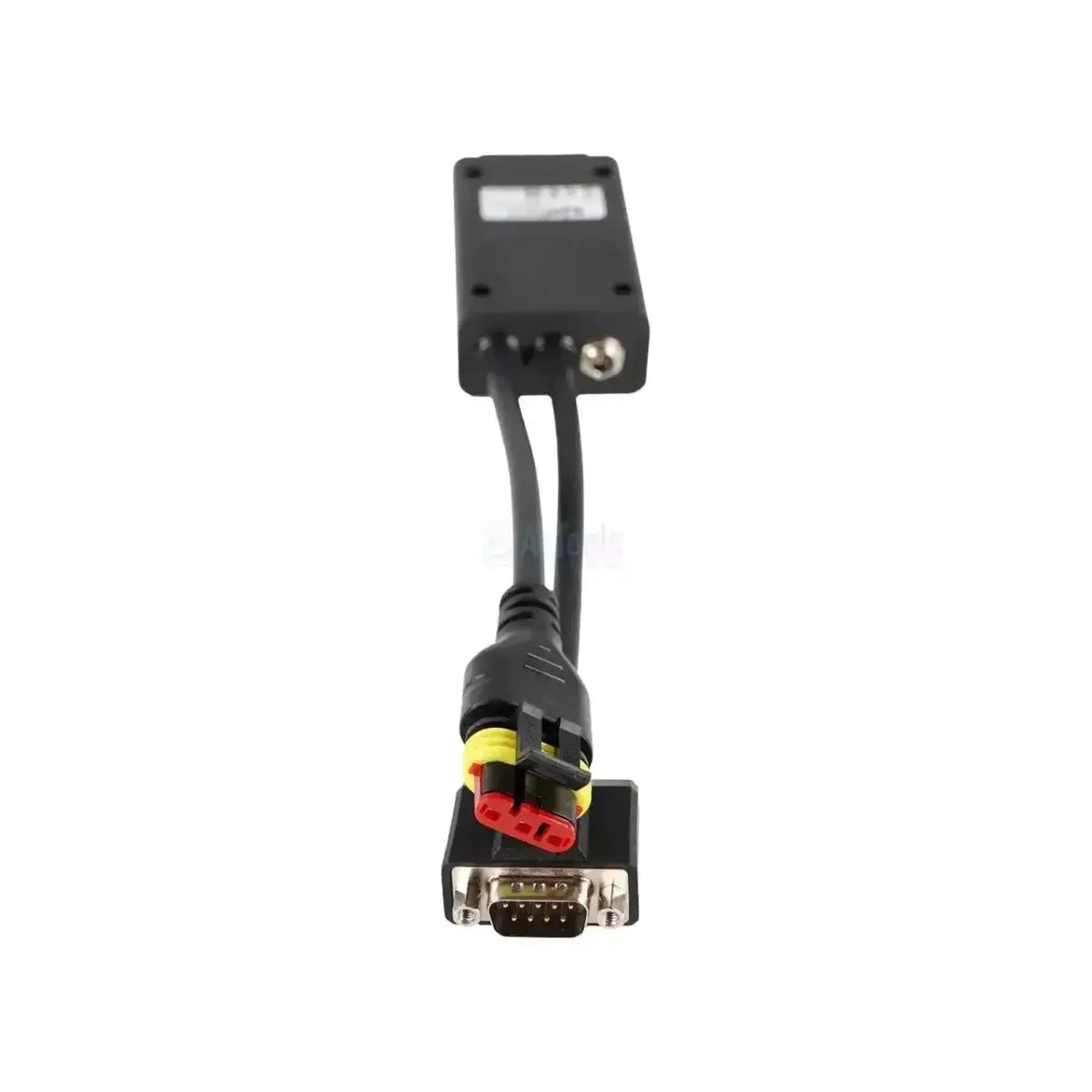

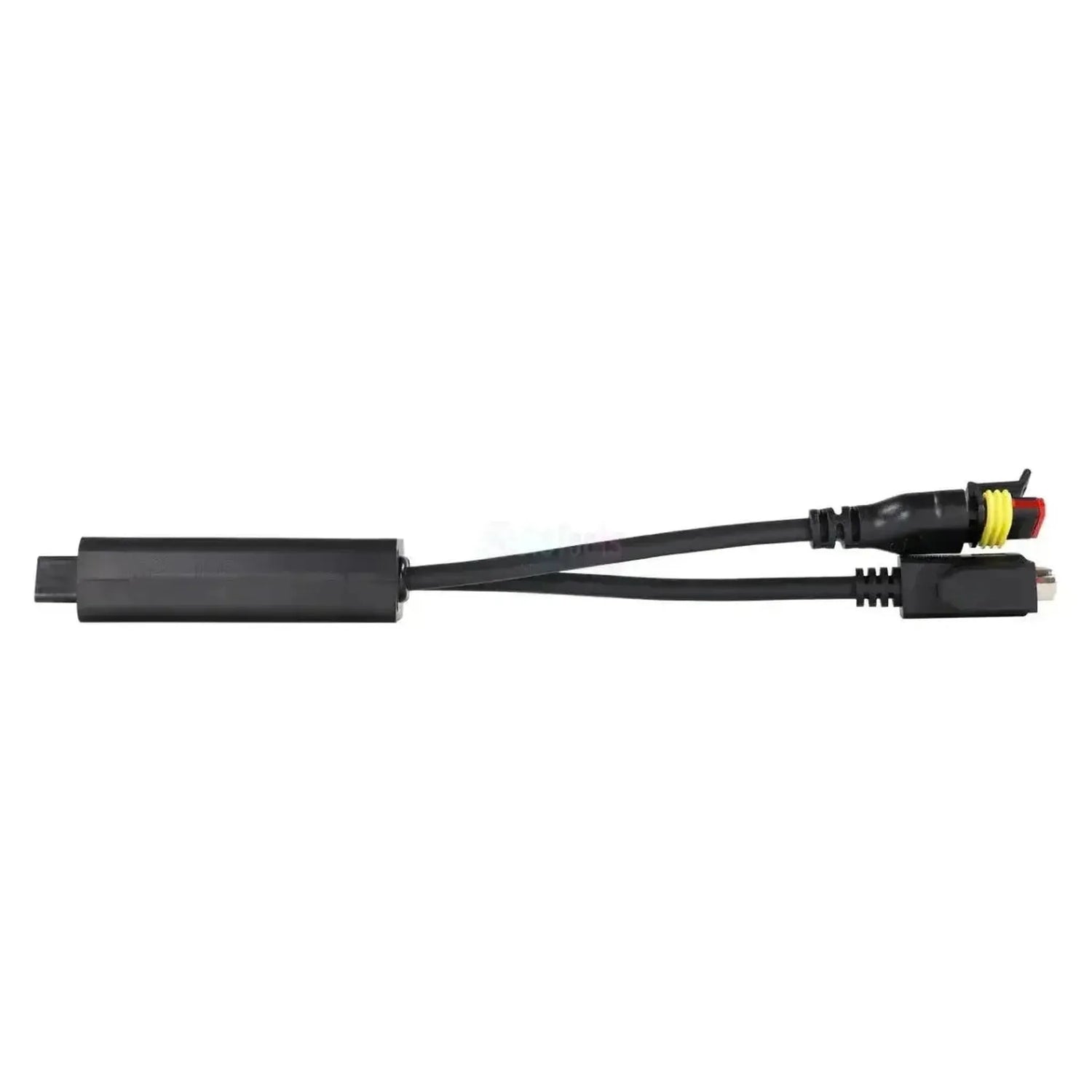

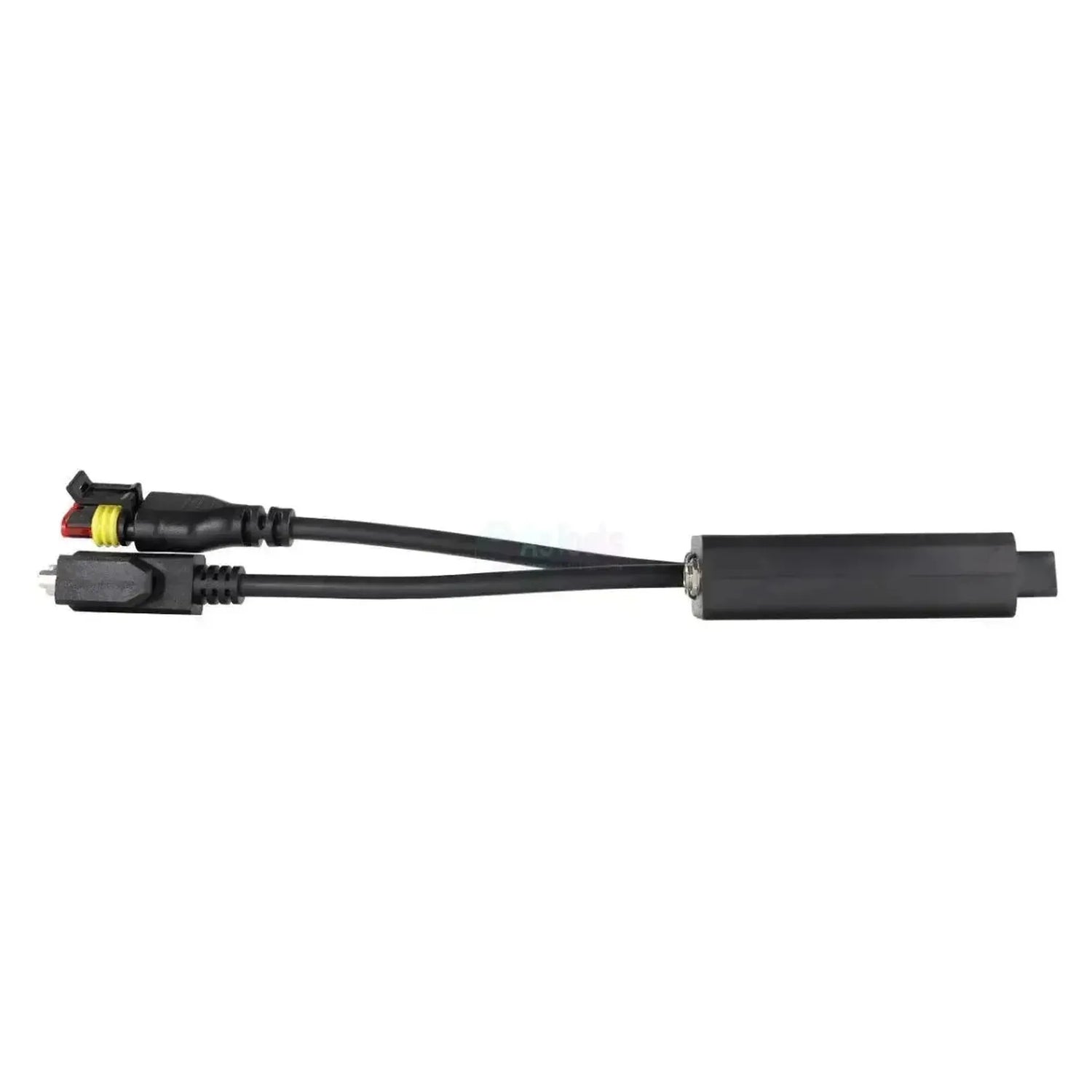

De Jaltest JDC515A łączy złącze diagnostyczne ciągnika Carraro z Pani urządzeniem Jaltest i ma po stronie maszyny dwie gałęzie. Pierwsza gałąź kończy się złączem 3-stykowym z procesorem czerwonym kontaktem, żółtym pierścieniem uszczelniającym i czarną klamrą zabezpieczającą. Druga gałąź to 9-polowy SUB-D ze stykami, obudową metalową i dwoma śrubkami, z wejściem kabla pod kątem prostym. Obie gałęzie łączą się w czarnej obudowy plastikowej i przechodzą w jeden kabel do 16-pin OBD2 po stronie interfejsu; długość kabla wynosi 30 cm.

Ta kabel umożliwia Jaltest dostęp do czterech systemów ciągnika: sterowania silnika EDC 17 C49, sterowania skrzyni biegów TRAX, TRAX (CAN) i EHM 24 oraz urządzenia podnoszącego M 60. Różnica tkwi w głębokości: w sterowaniu silnika oprócz kodów błędów dostępne są także serwis i akcje dodatkowe w zakresie funkcji, podczas gdy w skrzyni biegów i urządzeniu podnoszącym ogranicza się do odczytu. Kabel wchodzi w skład Jaltest Link V8.1 i należy do Jaltest AGV (pojazdy rolnicze).

ZALETY

✔Obsługuje obie gałęzie złącza Carraro za pomocą jednego kabla: wszystkie trzy 3-stykowym i 9-polowy SUB-D znajdują się na tym kablu, dlatego nie ma potrzeby przełączania.
✔W sterowaniu silnika EDC 17 C49 oprócz kodów błędów dostępne są także serwis i akcje dodatkowe w zakresie funkcji.
✔Umożliwia dostęp poza silnikiem także do skrzyni biegów i urządzenia podnoszącego: TRAX, TRAX (CAN), EHM 24 i M 60.
✔Obejmuje serie wąskie tory Frutteto, Vigneto i Compact oraz Passepartout 90.

OGRANICZENIA

✕Serwis i akcje dodatkowe są dostępne tylko w sterowaniu silnika EDC 17 C49; w skrzyni biegów i urządzeniu podnoszącym ogranicza się do kodów błędów, wartości pomiarowych i danych ECU.
✕W przypadku TRAX, EHM 24 i M 60 zakres funkcji ogranicza się do odczytu.
✕Strona maszyny jest ustalona na te dwa złącza; jeśli w Pani ciągniku znajduje się inne złącze diagnostyczne, ten kabel nie będzie pasować.
✕Ta wersja należy do Jaltest Link V8.1 a nie do V9.

Zastosowania i funkcjonalności

Za pośrednictwem tego połączenia uzyskuje Pan dostęp do oprogramowania Jaltest do jednostki sterujące ciągnika Carraro. Która funkcja się pojawia, zależy od wariantu: wszystkie trzy sterowania silnikiem znajduje się na wszystkich seriach osłoniętych, a transmisja i urządzenie podnoszące różnią się w zależności od modelu. Jednostki poniżej pochodzą z zakresu obsługi Carraro, a za nimi znajdują się funkcjami dostępne dla każdej jednostki sterującej.

Jednostek sterujących, do których można uzyskać dostęp

  • EDC 17 C49, elektroniczna regulacja silnika Diesla z wtryskiem common rail: Sterowanie silnikiem ciągnika i system o największym zakresie obsługi.
  • TRAX i TRAX (CAN), regulacja skrzyni biegów: Sterowanie skrzynią biegów w wersji starszej i wersji CAN.
  • EHM 24, regulacja skrzyni biegów: Druga regulacja skrzyni biegów w zakresie obsługi Carraro.
  • M 60, urządzenie podnoszące: Elektroniczna regulacja urządzenia podnoszącego.

Co można robić

  • Odczyt i kasowanie kodów usterek: Odczyt pamięci błędów bloku kontrolnego z opisem usterki oraz wyczyszczenie jej po naprawie.
  • Wyświetlanie wartości pomiarowych: Aktualne wartości z czujników na jednostce sterującej, z możliwością ustawienia limitów alarmowych dla wartości poza normalnym zakresem.
  • Przegląd obsługi: Pobieranie interwałów obsługi i rejestrowanie wykonanych prac w raporcie. W przypadku Carraro wyłącznie dla regulacji silnika EDC 17 C49.
  • Wykonywanie dodatkowych czynności: Dodatkowe procedury dla każdej jednostki sterującej, takie jak funkcje resetowania i ustawiania. Również te dostępne są wyłącznie w regulacji silnika w zakresie obsługi.

Pojazdy i zastosowania zgodne

Decydujący jest złącze, a nie model. Ten kabel pasuje do każdego Carraro gdzie 3-stykowym i 9-polowy SUB-D znajdują się obok siebie. Poniższe serie oferują Jaltest AGV w zakresie obsługi; który systemami napotkają Państwo, zależy od wariantu.

Carraro:

  • seria Frutteto: Frutteto, Frutteto Basso i Frutteto Largo
  • seria Vigneto: Vigneto, Vigneto Largo i Vigneto Largo Basso
  • seria Compact: Kompaktowe ciągniki Carraro
  • Passepartout 90: Wariant o tej samej nazwie
💡

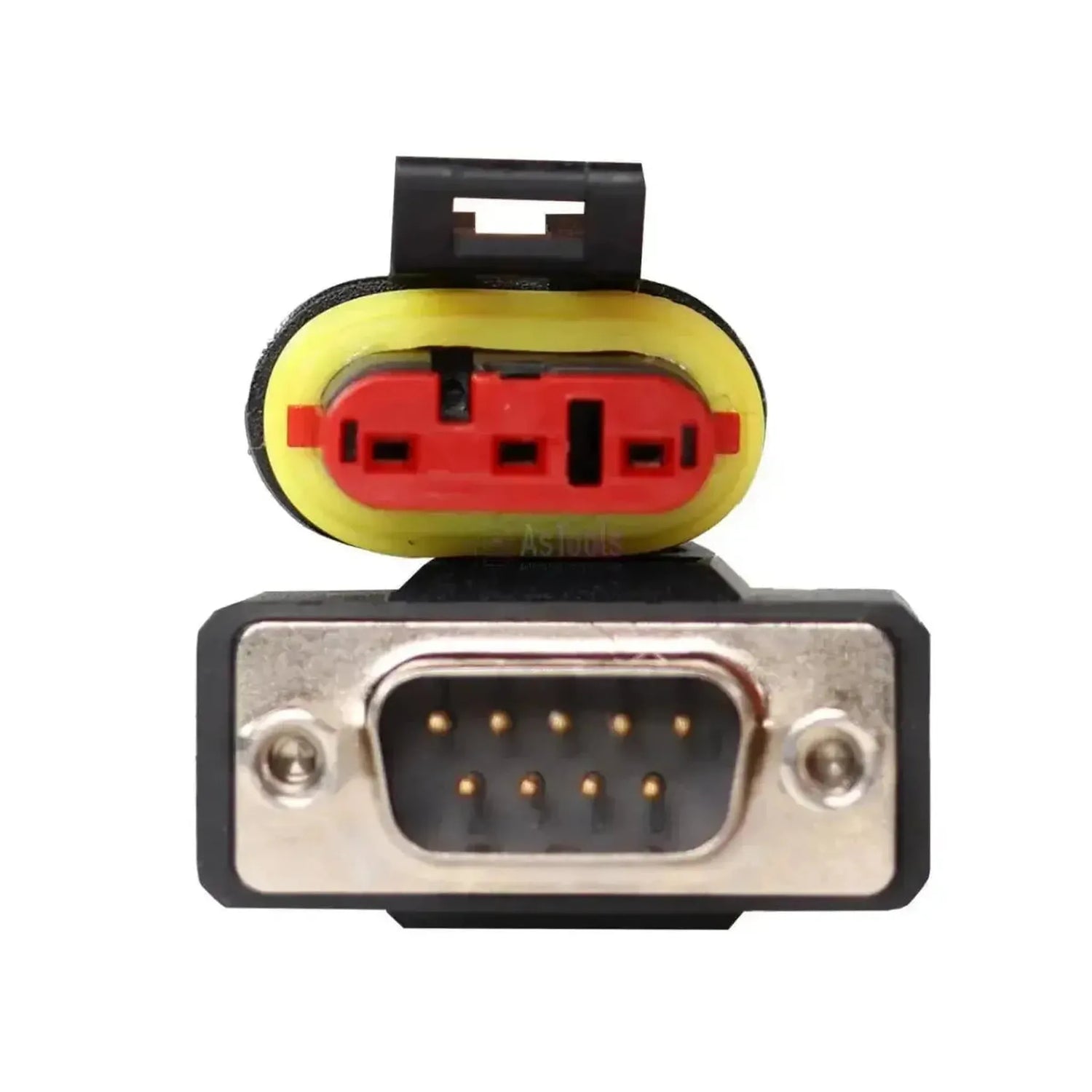

Warto wiedzieć: Strona urządzenia składa się z dwóch oddzielnych złączy znajdujących się w kabinie, które Państwo rozpoznają po ich kształcie: złącze 3-pinowe z czerwonym uchwytem styku i 9-polowy SUB-D z metalową osłoną. Przed zamówieniem sprawdzić w samym ciągniku, czy znajdują się oba złącza.

Zawartość opakowania

  • 1x Jaltest (JDC515A) | Kabel przejściowy Carraro 3+9-pins OBD - 16-pins OBD2 | Pojazd rolniczy

Specyfikacja techniczna

Specyfikacja Opis
Producent Jaltest (Cojali)
Numer referencyjny JDC515A
Typ Kabel przejściowy
Zastosowanie Ciągniki Carraro z 3+9-pinowym złączem diagnostycznym
Długość 30 cm
Interfejs Jaltest Link V8.1
Złącze ze strony urządzenia 3+9-pins OBD (wtyczka 3-pinowa z czerwonym uchwytem styków i 9-polowym złączem SUB-D)

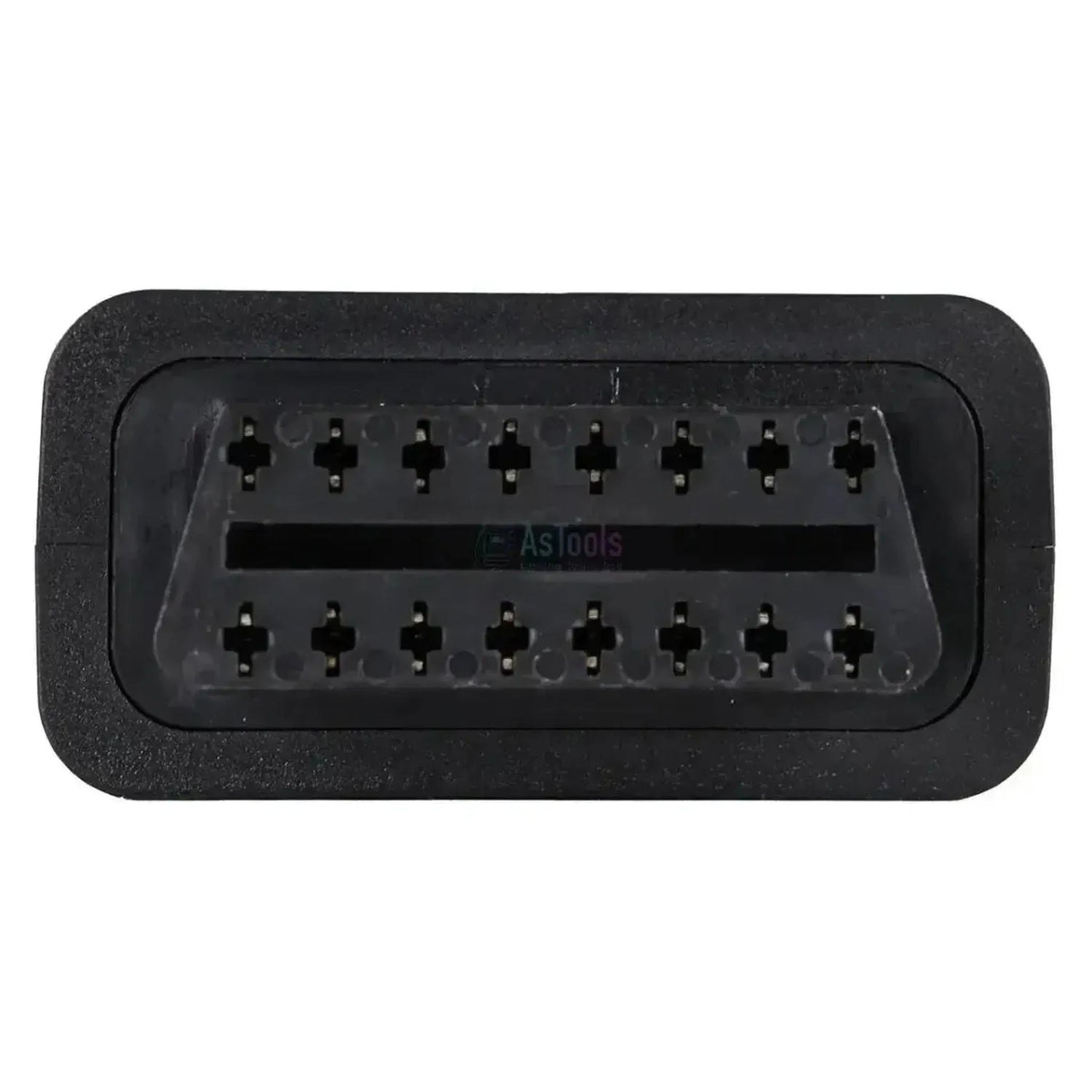

Złącze od strony interfejsu 16-pin OBD2
Jednostki kontrolne EDC 17 C49 (silnik), TRAX, TRAX (CAN) i EHM 24 (skrzynia biegów), M 60 (urządzenie podnoszące)
Segment Maszyna rolnicza
Moduł Jaltest Jaltest AGV (pojazdy rolnicze)
