Jaltest  |  SKU: JDCM2250

Jaltest (JDCM2250) | Cummins (ECU) 60-pin – 16-pin OBD2 | Pojazd użytkowy

€359,95 z VAT
€297,48 bez VAT

Gwarancja bezpośrednio od AsTools

Sami obsługujemy sprawy gwarancyjne szybko i bez pośrednictwa producenta. Dzięki naszemu własnemu magazynowi części zamiennych i wiedzy technicznej możemy Ci zazwyczaj udzielić pomocy od razu. Tylko w wyjątkowych przypadkach wysyłamy produkt do dostawcy.

2 lata gwarancji na wszystkie produkty

Wszystkie nasze produkty są dostarczane z 2-letnią gwarancją fabryczną. Gwarantuje to długotrwałą jakość i serwis.

Łatwy zwrot

Zwrot można łatwo złożyć za pośrednictwem swojego konta. Wyślemy Ci etykietę zwrotną na e-mail. Koszty zwrotu pokrywasz sam.

Profesjonalna obsługa klienta

Nasi eksperci gotowi Ci szybko i fachowo pomóc, zarówno online, jak i w naszym stacjonarnym sklepie. Pytania? Zapraszamy do kontaktu!

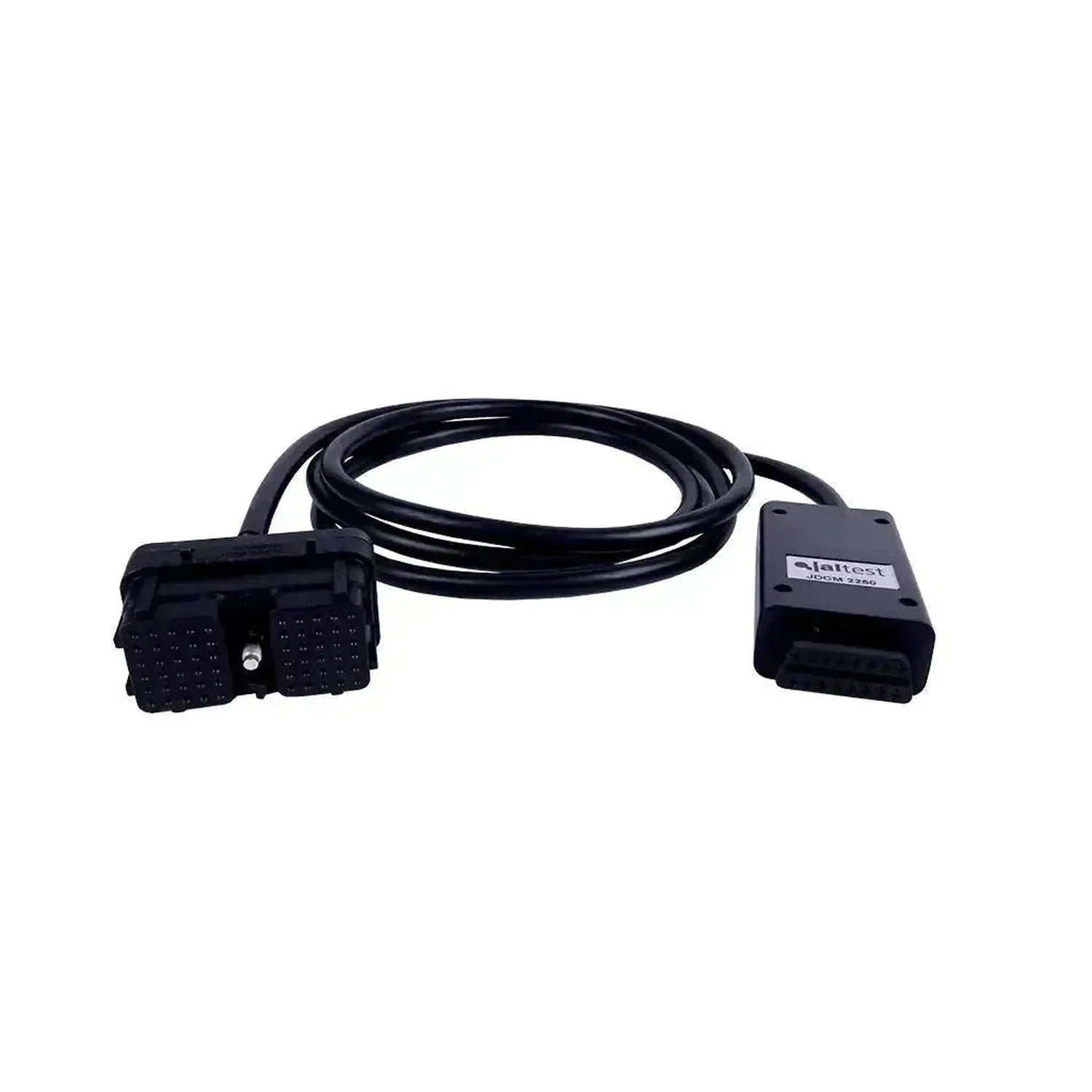

Jaltest JDCM2250 to izolacyjna wiązka kablowa do sterownika Cummins ECM CM2250. Po stronie silnika znajduje się jedna czarna wtyczka Deutsch 60-pinowa z dwoma blokami po trzydzieści styków i centralną śrubą mocującą; na obudowie odlany jest napis DEUTSCH DRC26-60. Nie ma żadnego dodatkowego odgałęzienia. Po drugiej stronie znajduje się czarna plastikowa obudowa ze złączem OBD2 16-pinowym i napisem JDCM 2250.

Wiązka kablowa to fizyczny element, który wysyłamy, i należy do usługi Jaltest Central Services: usługi rozliczanej za użycie, w ramach której technicy Jaltest zdalnie wykonują funkcje niedostępne w uniwersalnym urządzeniu diagnostycznym, takie jak przeprogramowanie wybranych jednostek sterujących. W przypadku Cummins jest to Cummins calibration update (70810000), wymagający co najmniej wersji oprogramowania 24.1. Dział ATS może wymagać posiadania takiej wiązki kablowej. Jaltest Link musi być w wersji V7 lub nowszej; usługi rozlicza się za pomocą kredytów (71101082).

ZALETY

✔Jedno połączenie po stronie silnika: wtyczka Deutsch 60-pinowa sterownika Cummins ECM CM2250, bez osobnej wtyczki, którą trzeba podłączyć oddzielnie.
✔Po stronie interfejsu znajduje się 16-pinowe złącze OBD2, dzięki czemu wiązka kablowa pasuje bezpośrednio do Jaltest Link.
✔Usługi Jaltest Central Services dla Cummins można zamówić, w tym Cummins calibration update (70810000).
✔Wersja długa z tej serii: na zdjęciu produktu kabel leży w kilku pętlach i jest wyraźnie dłuższy niż w JDCM2350/2450 i JDCM2670/2880.

NA CO ZWRACAĆ UWAGĘ

✕Decydujący jest typ ECM: ta wiązka kablowa jest przeznaczona dla sterownika Cummins ECM CM2250, a nie dla innych typów ECM Cummins.
✕Przed zamówieniem sprawdź liczbę pinów złącza ECM; ta wiązka kablowa ma 60 pinów.
✕W przypadku Central Services wymagany jest Jaltest Link V7 lub nowszy, a do calibration update co najmniej wersja oprogramowania 24.1.
✕Nie myl tej wiązki kablowej z JDCM2150: tamta ma tę samą wtyczkę 60-pinową oraz dodatkową, osobną wtyczkę 4-pinową.

Zastosowania i funkcje

JDCM2250 to element łączący: łączy sterownik Cummins ECM CM2250 bezpośrednio z Pana/Pani interfejsem diagnostycznym, niezależnie od okablowania pojazdu. Wszystko, co Pan/Pani następnie zleci do wykonania, należy do usług Jaltest Central Services i jest realizowane przez zespół ATS.

Sterowniki, do których można uzyskać dostęp

  • ECM CM2250: sterowanie silnikiem, 60 pinów.

Co można zrobić

  • Calibration update: Cummins (70810000).
  • Przeprogramowanie: przez Jaltest, zdalnie.
  • Rozliczenie: za użycie, kredytami (71101082).
  • Zamówienie: ATS informuje, czy usługa jest dostępna.

Jak go używać

  1. Odczyt tabliczki znamionowej: sprawdź typ ECM oraz 60 pinów.
  2. Zlecenie usługi: przez zespół ATS Jaltest.
  3. Podłączenie: wtyczka 60-pinowa do ECM.
  4. Podłączenie Link: strona OBD2 do Jaltest Link V7 lub nowszego.
  5. Wykonanie usługi: technicy Jaltest pracują zdalnie.

Kompatybilne jednostki sterujące i zastosowania

Decydujący jest typ ECM, nie seria silnika i nie marka pojazdu. Ta wiązka kablowa została wykonana dla sterownika Cummins ECM CM2250 ze złączem 60-pinowym. Dla tych izolacyjnych wiązek kablowych nie określono zakresu pokrycia silników ani pojazdów; decydujące są tabliczka znamionowa sterownika oraz liczba pinów złącza.

Cummins:

  • ECM CM2250: złącze 60-pinowe.

Jak to sprawdzić:

  • Istotne jest: typ ECM (Cummins ECM CM2250) oraz liczba pinów złącza ECM (60 pinów).
  • Nieistotne: seria silnika, marka pojazdu i rok produkcji; dla tych wiązek kablowych nic w tej kwestii nie zostało określone.
  • Rozpoznawalne po wtyczce: jeśli obok głównego bloku 60-pinowego znajduje się jeszcze osobne złącze 4-pinowe, potrzebny jest JDCM2150.

Seria Cummins w skrócie

Seria obejmuje pięć izolacyjnych wiązek kablowych. Różnią się liczbą pinów, liczbą oddzielnych wtyczek po stronie silnika i długością kabla. Wersja opisana na tej stronie jest pogrubiona.

  • JDCM850: Cummins ECM CM850, 4+50-pinów, dwie oddzielne wtyczki.
  • JDCM2150: Cummins ECM CM2150, 4+60 pinów, dwie osobne wtyczki.
  • JDCM2250: Cummins ECM CM2250, 60 pinów, jedna wtyczka.
  • JDCM2350/2450: Cummins ECM CM2350 i CM2450, 96-pinów, jedna wtyczka z czerwoną dźwignią blokującą.
  • JDCM2670/2880: Cummins ECM CM2670 i CM2880, 94+96-pinów, dwie wtyczki za rozgałęzieniem.
💡
Warto wiedzieć: pięć wersji z tej serii można odróżnić wyłącznie po wtyczce. JDCM2150 i JDCM2250 mają tę samą 60-pinową wtyczkę Deutsch i długi kabel; tylko JDCM2150 ma dodatkowo oddzielną 4-pinową wtyczkę. JDCM2350/2450 i JDCM2670/2880 mają krótszy kabel i blokadę dźwigniową, a tylko JDCM2670/2880 rozdziela się na dwie wtyczki. Policz styki złącza na jednostce sterującej i sprawdź, czy są na nim jedna czy dwie wtyczki.

Zawartość opakowania

  • 1x Jaltest (JDCM2250) | Cummins (ECU) 60-pinowy – 16-pinowy kabel przejściowy OBD2 | Pojazd użytkowy

Specyfikacja techniczna

Informacje ogólne

Producent kabla. Jaltest jest marką firmy Cojali.Marka
Jaltest (Cojali)
Rodzaj kabla. Izolacyjna wiązka przewodów łączy sterownik z interfejsem, z pominięciem instalacji pojazdu.Rodzaj kabla
Izolacyjna wiązka przewodów
Rodzaj pojazdów, do których przeznaczony jest kabel.Rodzaj pojazdu
Pojazdy użytkowe
Usługa Jaltest Central Services, przy której używany jest ten kabel.Przeznaczony do usługi
Aktualizacja kalibracji Cummins

Kompatybilność

Sterowniki silnika Cummins (ECM), do których pasuje kabel. Typ należy odczytać z tabliczki znamionowej sterownika.Kompatybilne sterowniki
  • CM2250
Interfejs diagnostyczny, do którego należy podłączyć kabel. W starszej wersji usługa nie jest dostępna.Kompatybilny interfejs
Jaltest Link V7 lub nowszy

Złącza

Wtyczka podłączana do interfejsu diagnostycznego.Złącze od strony interfejsu
16-pinowe OBD2
Liczba pinów wtyczki w sterowniku. Aby wybrać właściwy kabel, proszę policzyć piny w sterowniku.Złącze od strony silnika
Cummins 60-pinowy
Informacja, czy jest to wersja krótka, czy długa. Dokładna długość nie została podana.Długość kabla
Długi
Numer referencyjny
JDCM2250

Pozostałe parametry

Zastosowanie
Jaltest Central Services dla Cummins ECM CM2250
Złącze po stronie maszyny
Wtyczka Cummins Deutsch 60-pinowa z dwoma blokami po trzydzieści styków i centralną śrubą mocującą
Długość
Nie podano; na zdjęciu produktu wersja długa, wyraźnie dłuższa niż JDCM2350/2450 i JDCM2670/2880
Jednostki sterujące
Cummins ECM CM2250
Przeznaczenie
Jaltest Central Services, aktualizacja kalibracji Cummins (70810000)
Wymagane do użytkowania
Jaltest Link V7 lub nowszy, wersja oprogramowania 24.1 lub wyższa, do aktualizacji kalibracji Cummins, kredyty (71101082)
