Jaltest  |  SKU: JDC566.9

Jaltest (JDC566.9) | Kabel przejściowa Curtis 4-pinowe OBD – 26-pinowe DB26 | Urządzenia podnoszące i załadunkowe

€192,95 z VAT
€159,46 bez VAT

Gwarancja bezpośrednio od AsTools

Sami obsługujemy sprawy gwarancyjne szybko i bez pośrednictwa producenta. Dzięki naszemu własnemu magazynowi części zamiennych i wiedzy technicznej możemy Ci zazwyczaj udzielić pomocy od razu. Tylko w wyjątkowych przypadkach wysyłamy produkt do dostawcy.

2 lata gwarancji na wszystkie produkty

Wszystkie nasze produkty są dostarczane z 2-letnią gwarancją fabryczną. Gwarantuje to długotrwałą jakość i serwis.

Łatwy zwrot

Zwrot można łatwo złożyć za pośrednictwem swojego konta. Wyślemy Ci etykietę zwrotną na e-mail. Koszty zwrotu pokrywasz sam.

Profesjonalna obsługa klienta

Nasi eksperci gotowi Ci szybko i fachowo pomóc, zarówno online, jak i w naszym stacjonarnym sklepie. Pytania? Zapraszamy do kontaktu!

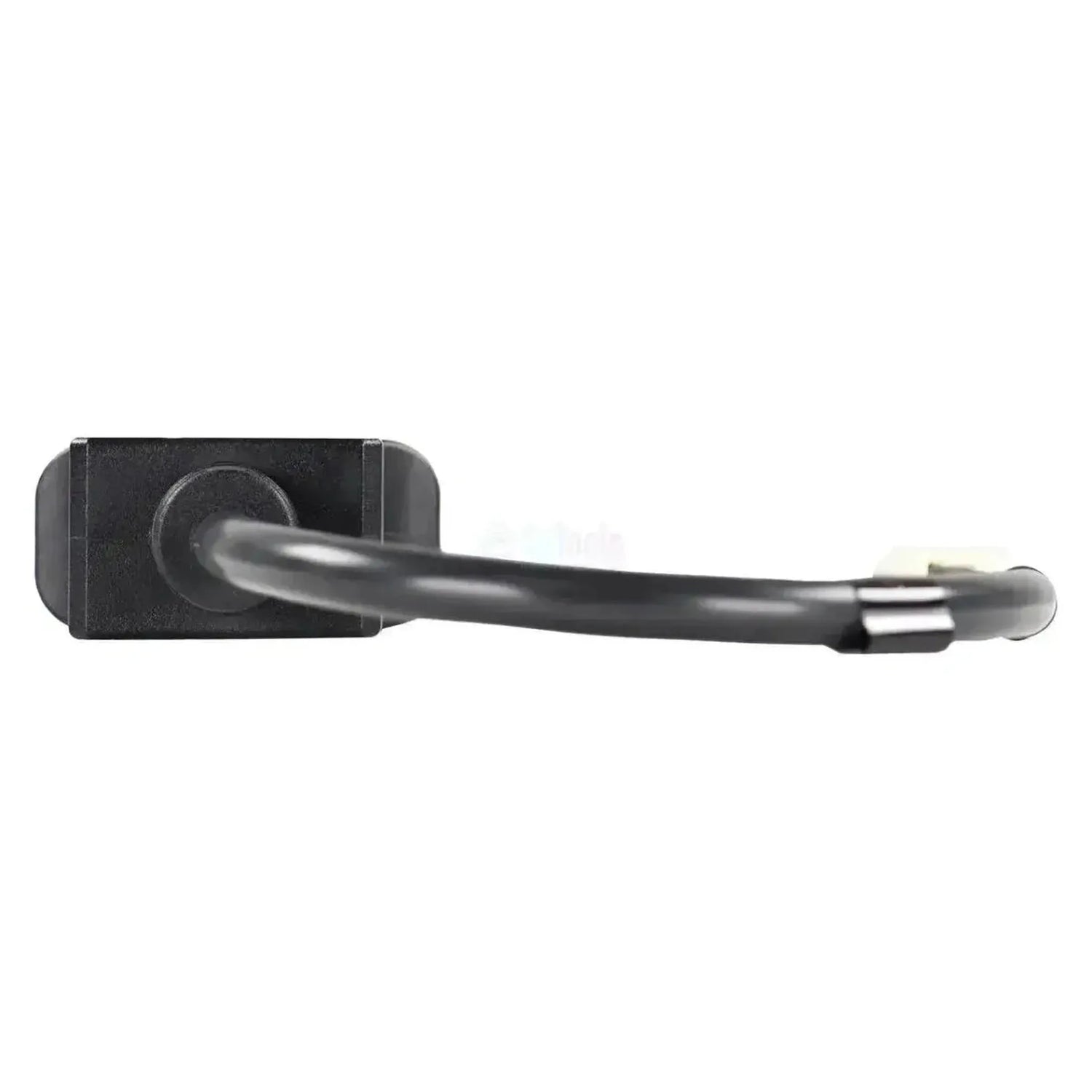

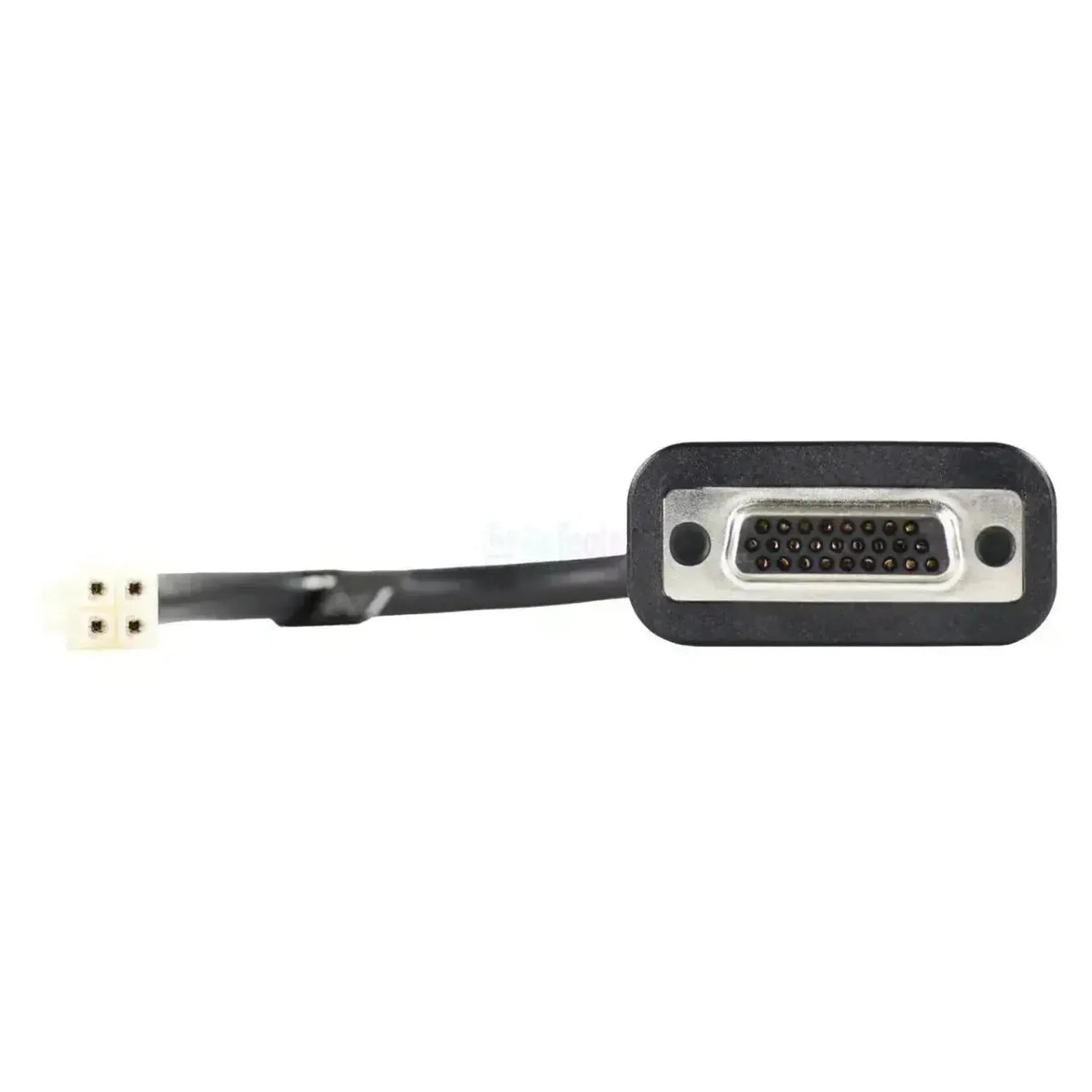

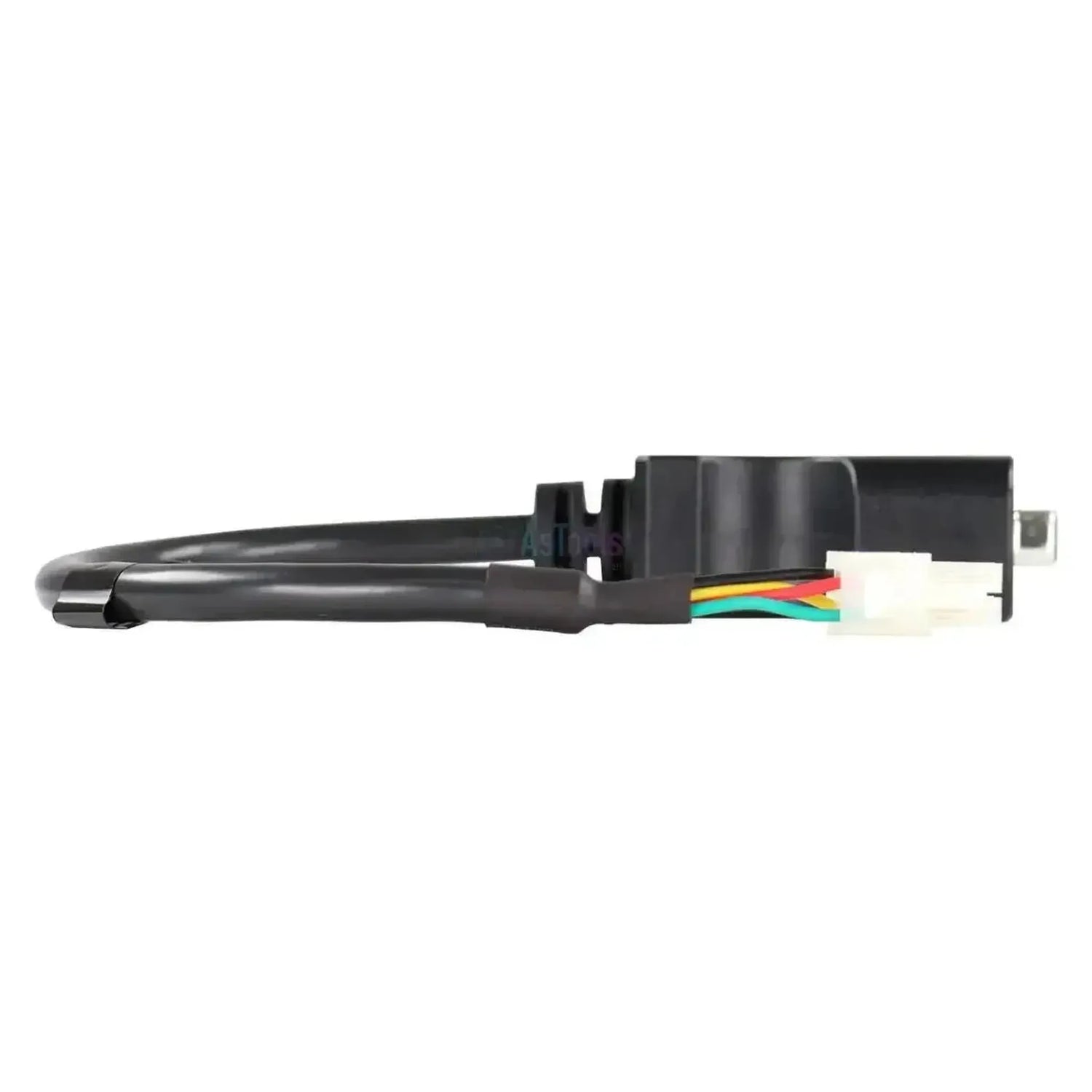

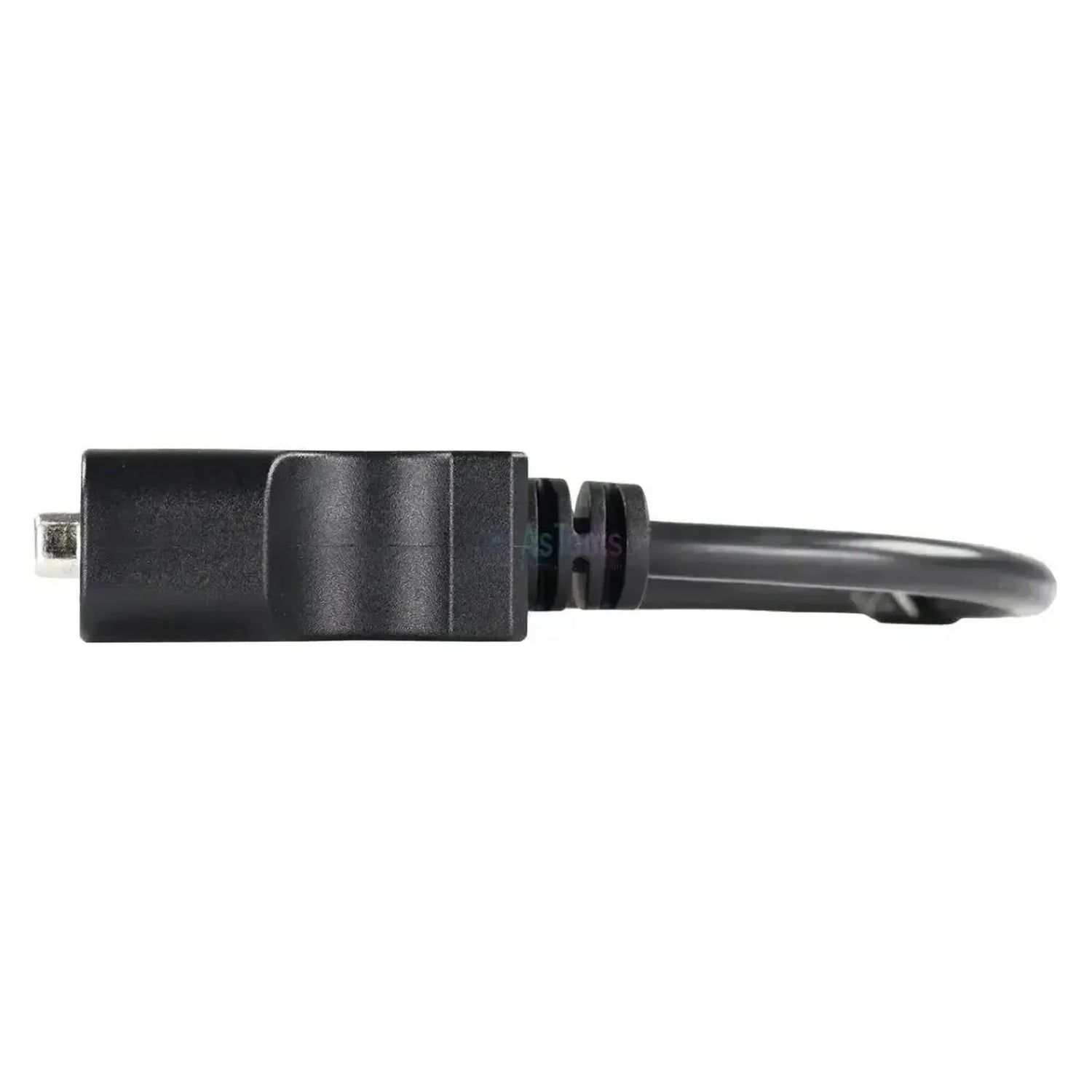

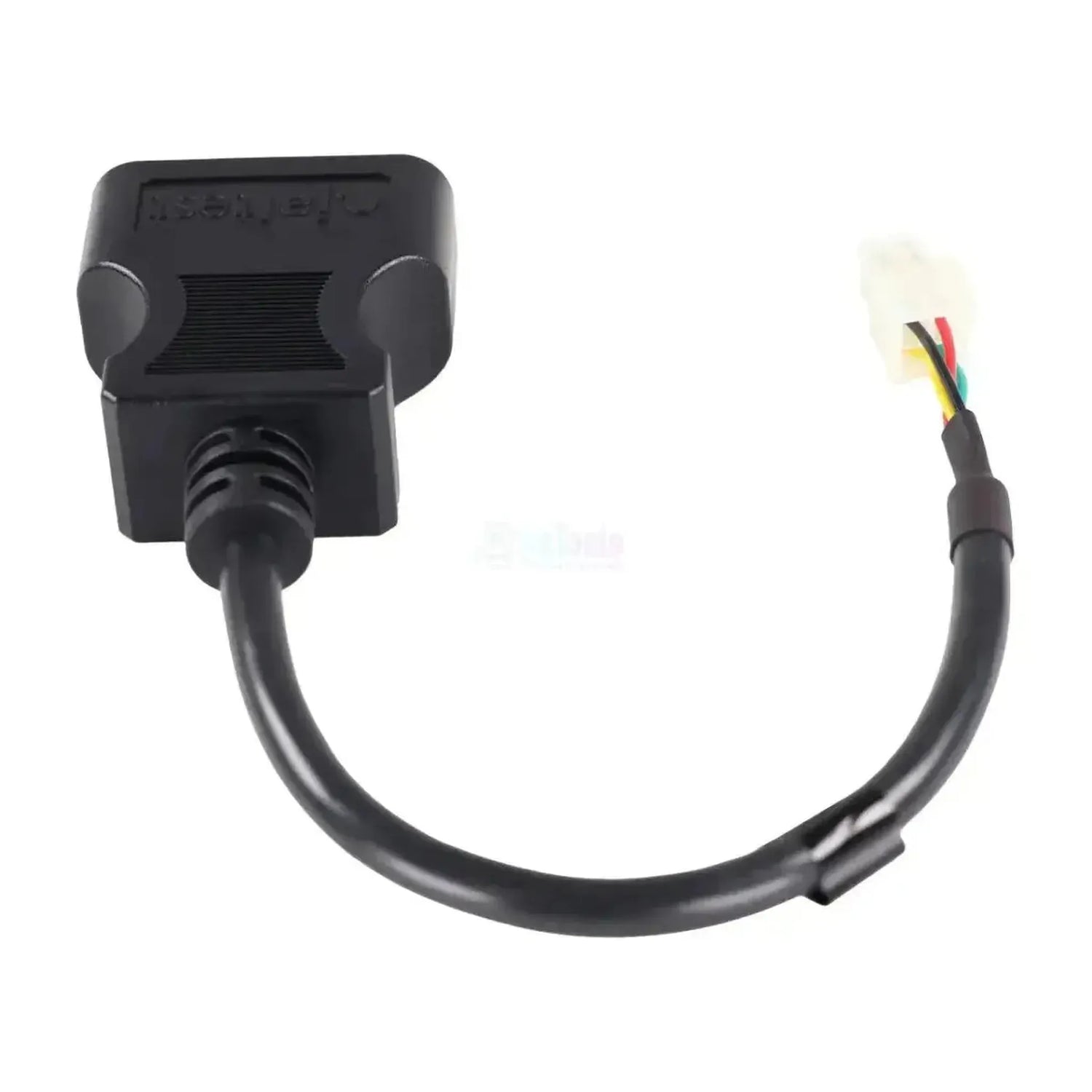

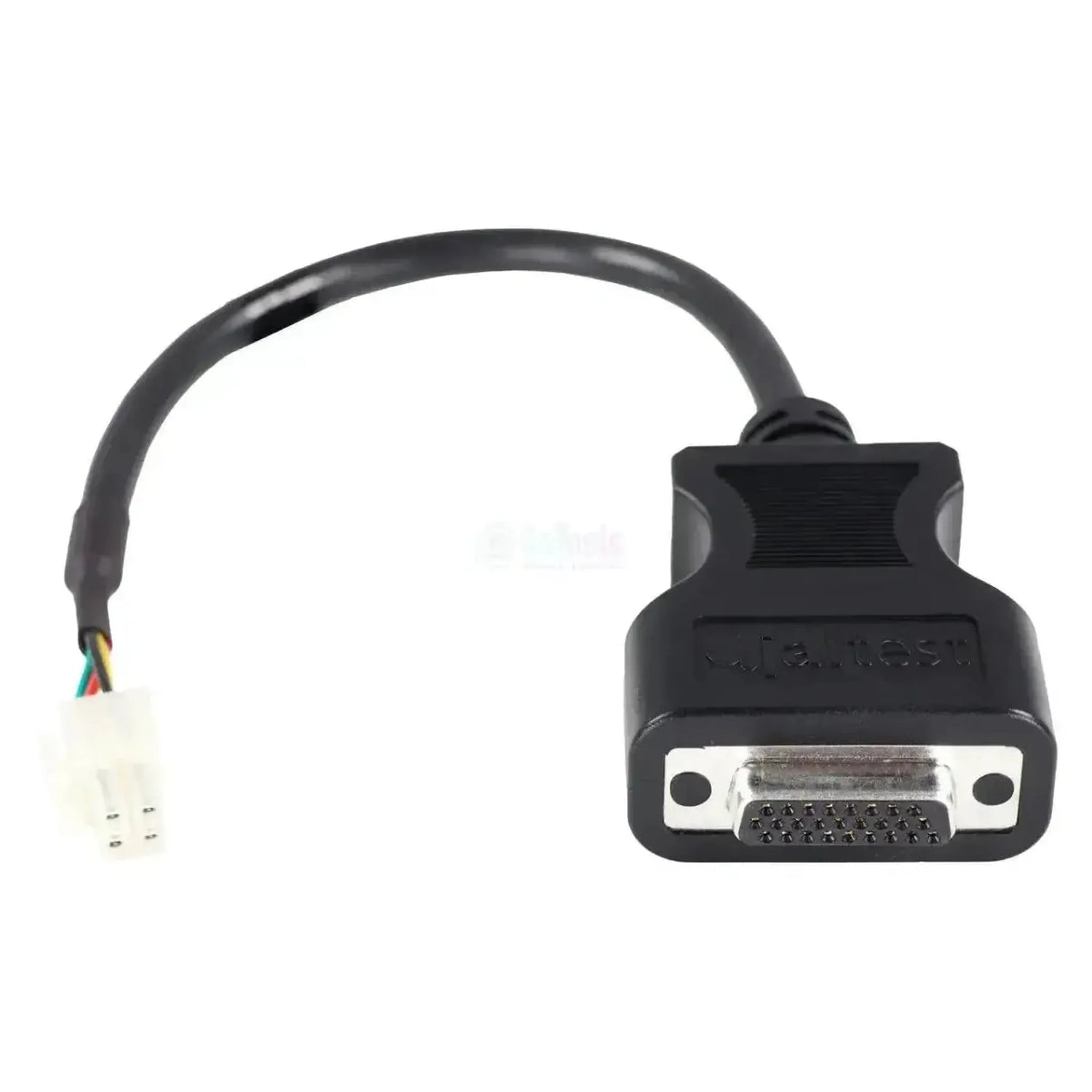

Jaltest JDC566.9 to kabel diagnostyczny do modułów mocy Curtis w maszynach z napędem elektrycznym. Łączy 4-pinowe złącze diagnostyczne sterownika Curtis z 26-pinowym wejściem DB26 Jaltest Link. To ciągły kabel o długości 30 cm, bez puszki i bez odgałęzienia, z wtyczką DB26 z jednej strony i białym 4-pinowym złączem bez osłaniającej obudowy zatrzaskowej z drugiej strony. Na kablu znajduje się wyłącznie oznaczenie CE.

Po podłączeniu kabla oprogramowanie Jaltest uzyskuje dostęp do sterownika silnika, który w wózkach widłowych, wózkach magazynowych i podnośnikach platformowych steruje silnikami jazdy i podnoszenia. Jaltest ujmuje te sterowniki w zakresie obsługi MHE jako Moduł mocy (CPM), osobno dla każdej serii, od 1212 do 1243 włącznie. Przy seriach 1212, 1232 i 1236 w zakresie obsługi oprócz kodów błędów i wartości pomiarowych znajduje się także ustawianie parametrów. Kabel należy do Jaltest MHE.

ZALETY

✔Podłącza się bezpośrednio do 26-pinowego wejścia DB26 Jaltest Link; kabel diagnostyczny 16-pinowy nie jest potrzebny.
✔Obsługuje moduły mocy Curtis, które Jaltest ma w zakresie obsługi dla poszczególnych serii: 1212, 1220, 1228, 1230, 1232, 1236 i 1243.
✔Przy seriach 1212, 1232 i 1236 w zakresie obsługi oprócz kodów błędów znajdują się także wartości pomiarowe i parametry.
✔Kabel pasywny: brak elektroniki w wiązce, więc nie ma w niej nic, co mogłoby ulec awarii między sterownikiem a Link.

NA CO ZWRÓCIĆ UWAGĘ

✕Sterowanie komponentami, kalibracja i resetowanie serwisu nie znajdują się w tabeli zakresu obsługi modułów mocy Curtis.
✕Funkcje różnią się w zależności od serii; na przykład przy 1243 ustawianie parametrów nie znajduje się w zakresie obsługi, natomiast przy 1212, 1232 i 1236 już tak.
✕To wersja bez puszki w kablu; jeśli złącze w sterowniku znajduje się w czarnej obudowie zatrzaskowej, właściwy jest JDC569.9.
✕Przy długości 30 cm wiązka jest krótka; podczas podłączania Jaltest Link znajdzie się blisko przedziału elektrycznego maszyny.

Zastosowania i funkcje

Dzięki temu połączeniu oprogramowanie Jaltest uzyskuje dostęp do modułu mocy Curtis w maszynie. Jaltest ujmuje każdą serię sterowników osobno w zakresie obsługi, a zestaw funkcji różni się w zależności od serii.

Sterowniki, do których ma Pan dostęp

  • Moduł mocy (CPM): moduł mocy Curtis.
  • Curtis 1212, 1220, 1228, 1230: lżejszy napęd, funkcje pomocnicze.
  • Curtis 1232 i 1236: cięższe serie.
  • Curtis 1243: cięższa seria, odmienne funkcje.

Co może Pan zrobić

  • Kody błędów: odczyt i kasowanie po naprawie.
  • Wartości pomiarowe: czujniki i wejścia sterownika.
  • Parametry: odczyt i zmiana konfiguracji.
  • Dane na żywo: podczas pracy, w postaci wartości liczbowych i wykresu.

Sposób użycia

  1. Wyszukanie sterownika: otwórz przedział elektryczny maszyny.
  2. Porównanie złącza: sprawdź, czy biały 4-pinowy złącze pasuje.
  3. Podłączenie: włóż stronę 4-pinową do sterownika.
  4. Połączenie z Link: włóż wtyczkę DB26 bezpośrednio do Link.
  5. Odczyt: wybierz serię Curtis w Jaltest MHE.

Kompatybilne sterowniki i zastosowania

Decydujący jest sterownik, a nie marka maszyny. Kabel dotyczy modułów mocy Curtis z 4-pinowym złączem w maszynach z napędem elektrycznym. Jakie złącze znajduje się w Pana/Pani sterowniku, należy sprawdzić na miejscu.

Curtis:

  • Zastosowanie: elektryczne wózki widłowe, wózki magazynowe i podnośniki platformowe z modułem mocy Curtis.
  • Serie w zakresie Jaltest: 1212, 1220, 1228, 1230, 1232, 1236 i 1243.

Różnica w porównaniu z JDC569.9

JDC566.9 i JDC569.9 mają w dokumentacji Jaltest ten sam opis, Kabel diagnostyczny do Curtis, ale są to dwa różne kable. Na obu końcach są takie same: po stronie maszyny 4-pinowe złącze Curtis, po stronie interfejsu 26-pinowe DB26. Różnica znajduje się pomiędzy nimi.

  • JDC566.9: pasywny kabel przejściowy o długości 30 cm z luźnym białym 4-pinowym konektorem.
  • JDC569.9: w środku szczelnie zamknięta puszka z elektroniką w wiązce, oznaczenie 12/24 V ONLY i 4-pinowe złącze w czarnej obudowie zatrzaskowej.
  • Rozpoznanie: kształt złącza i obecność puszki pokazują, który z dwóch kabli pasuje do Pana/Pani sterownika.
💡
Warto wiedzieć: 4-pinowe złącze należy do samego sterownika Curtis i zwykle znajduje się w przedziale elektrycznym maszyny. Przed zamówieniem porównaj luźne białe złącze tego JDC566.9 oraz czarną obudowę zatrzaskową JDC569.9 ze złączem w Pana/Pani sterowniku.

Zawartość opakowania

  • 1x Jaltest (JDC566.9) | Curtis 4-pin OBD - 26-pin DB26 Kabel przejściowy | Urządzenia podnoszące i załadunkowe

Specyfikacja techniczna

Ogólne

Producent kabla. Kable Jaltest współpracują ze sprzętem diagnostycznym Jaltest.Marka
Jaltest (Cojali)
Pakiet oprogramowania Jaltest, do którego należy kabel. Do jego użycia potrzebna jest licencja na ten moduł.Moduł oprogramowania Jaltest
  • MHE transport wewnętrzny
Rodzaje pojazdów lub maszyn, do których przeznaczony jest kabel. Pozwala szybko ocenić, czy pasuje do pojazdów w Państwa warsztacie.Rodzaje pojazdów
  • Urządzenie dźwigowe

Złącza

Wtyk po stronie urządzenia diagnostycznego. Musi pasować do Państwa interfejsu lub kabla diagnostycznego.Złącze od strony interfejsu
26-pinowe DB26

Funkcje diagnostyczne

Informacja, czy kody błędów można nie tylko odczytywać, ale także kasować. W niektórych systemach możliwy jest tylko odczyt.Kasowanie kodów błędów
Informacja, czy można podglądać bieżące wartości z czujników podczas pracy pojazdu. Przydatne przy wykrywaniu usterek.Podgląd wartości na żywo

Zastosowanie

Numer referencyjny
JDC566.9
Wymagane do użytkowania
Jaltest Link i ważna licencja na oprogramowanie

Pozostałe parametry

Typ
Kabel przejściowy, pasywny (bez elektroniki w kablu)
Zastosowanie
Moduły mocy Curtis (Moduł mocy CPM)
Złącze po stronie maszyny
4-pinowe Curtis, białe złącze bez obudowy zatrzaskowej
Długość
30 cm
Jednostki sterujące
Moduł mocy (CPM), serie 1212, 1220, 1228, 1230, 1232, 1236 i 1243
