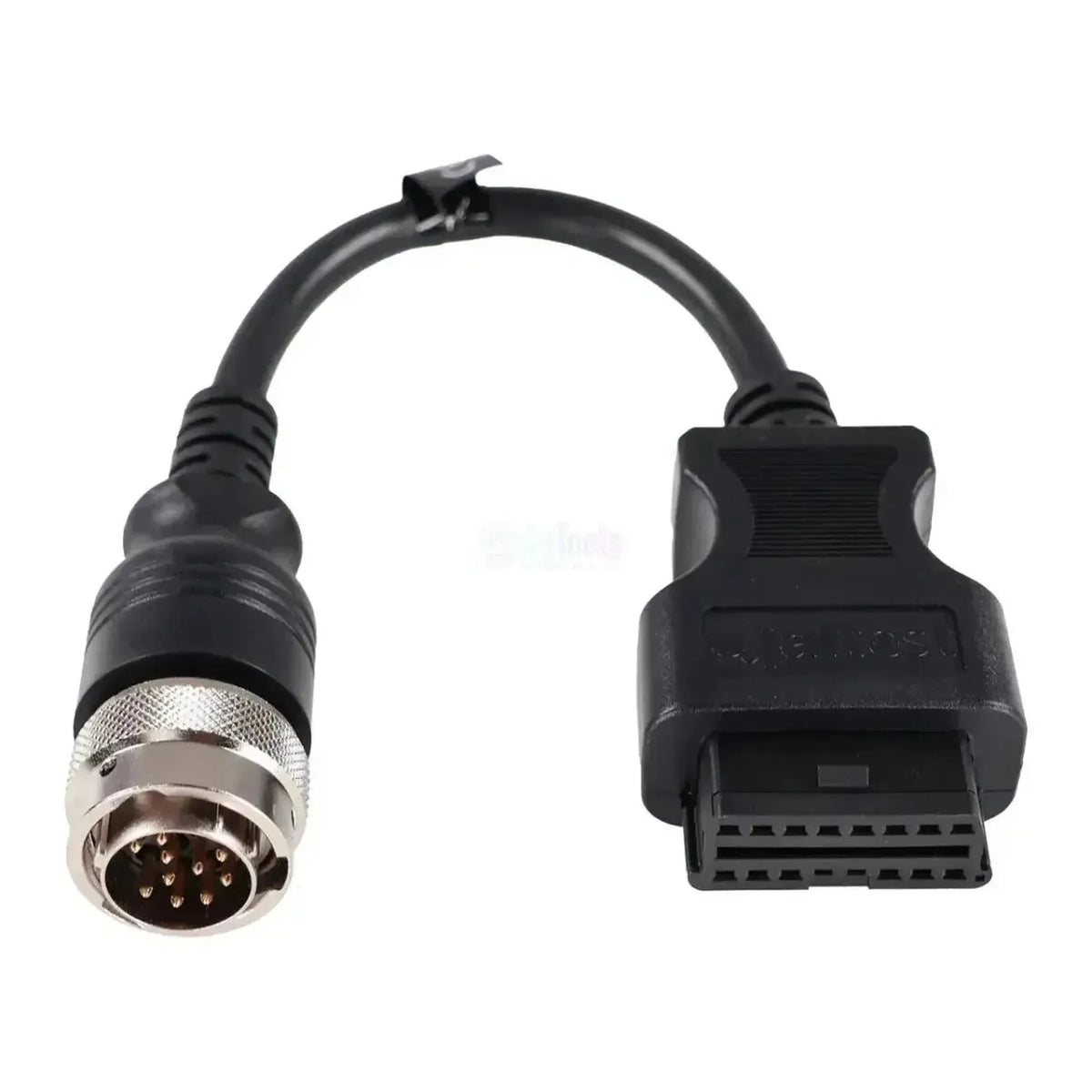

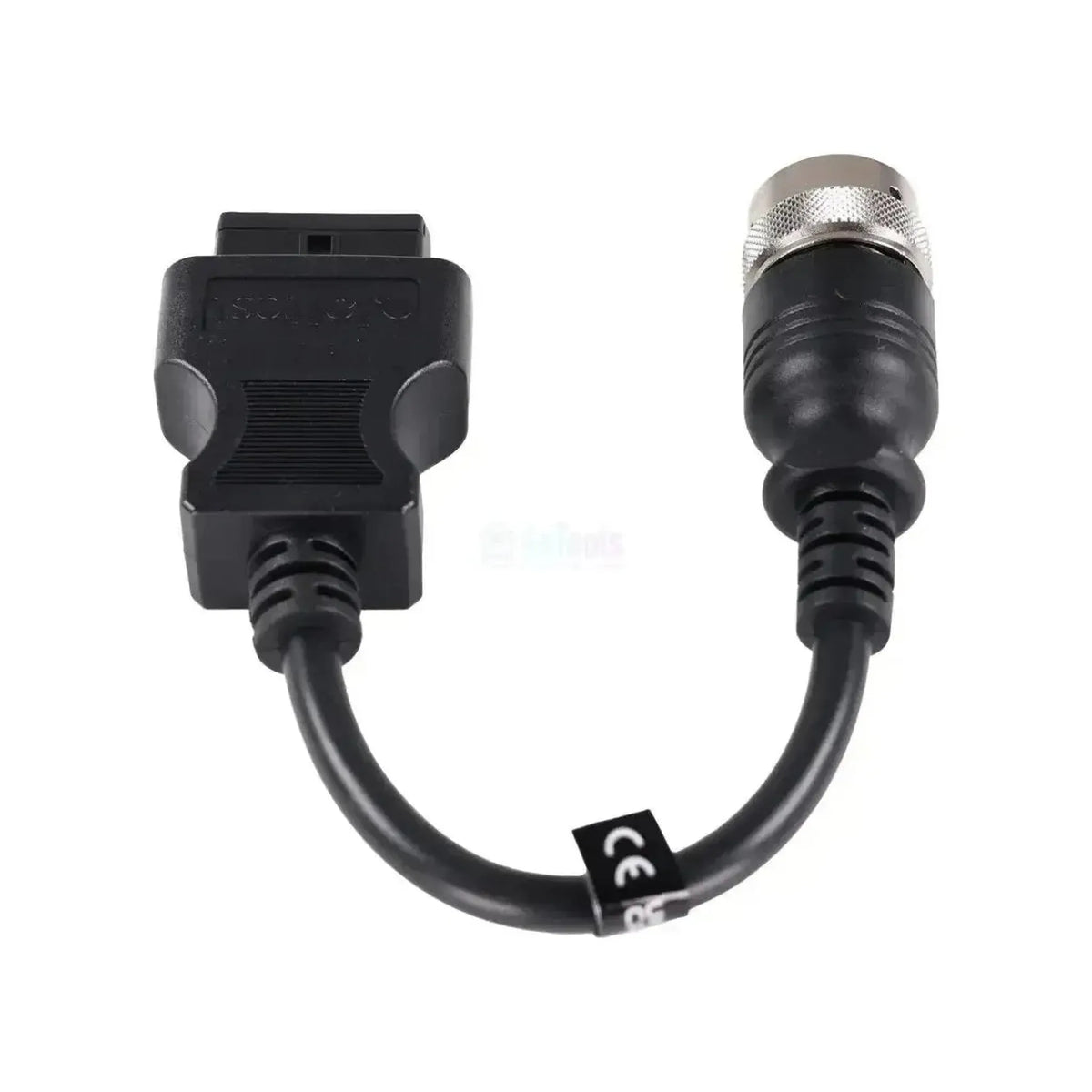

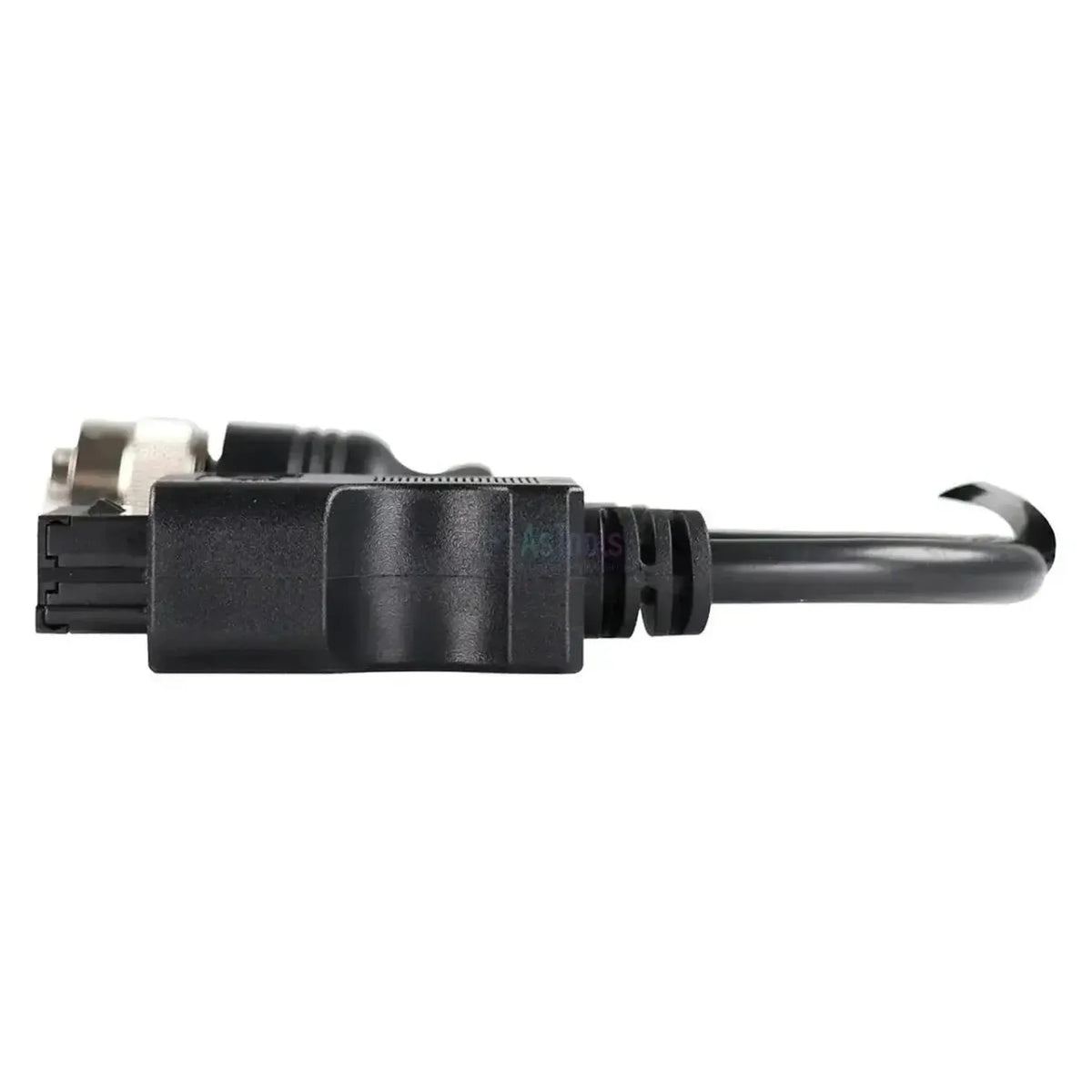

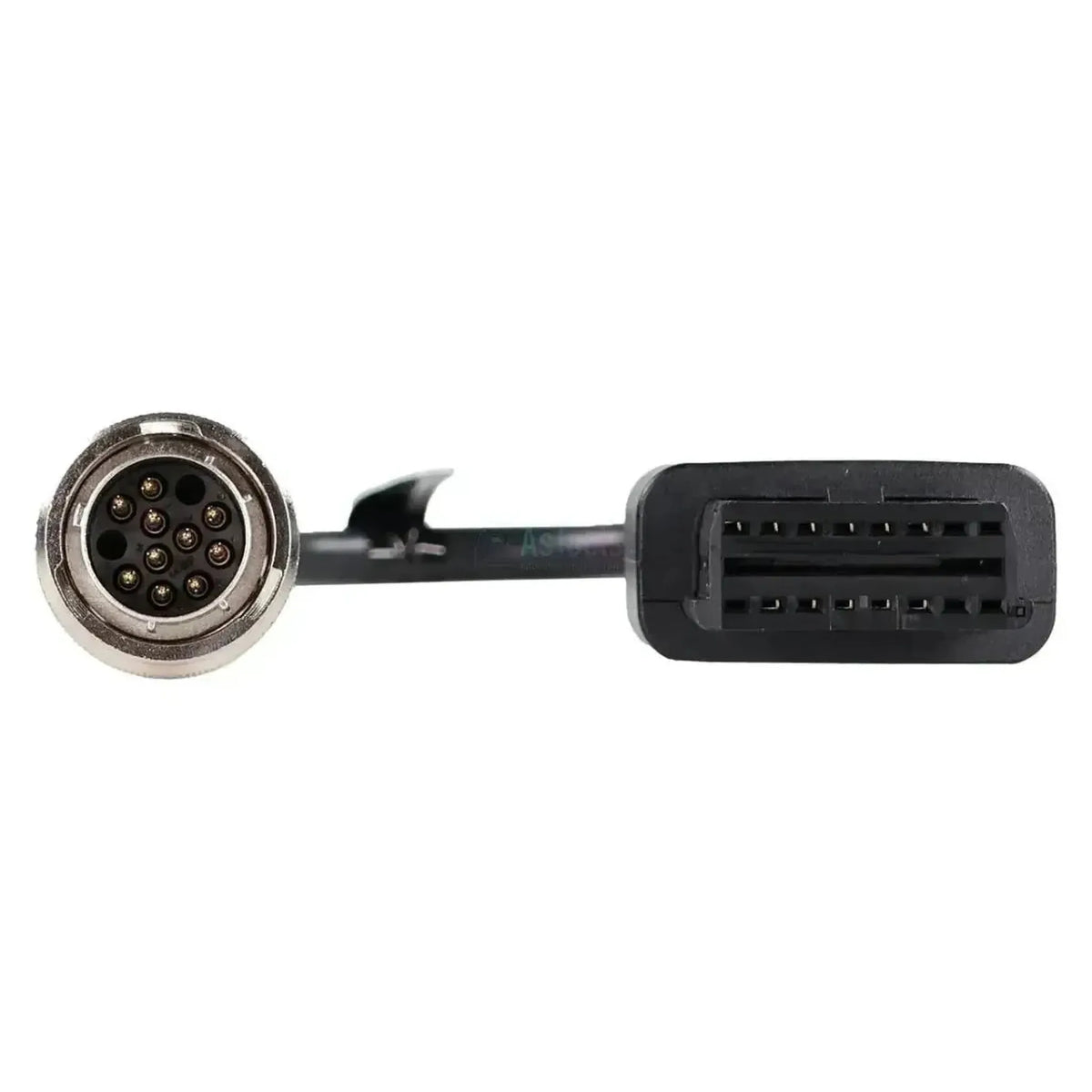

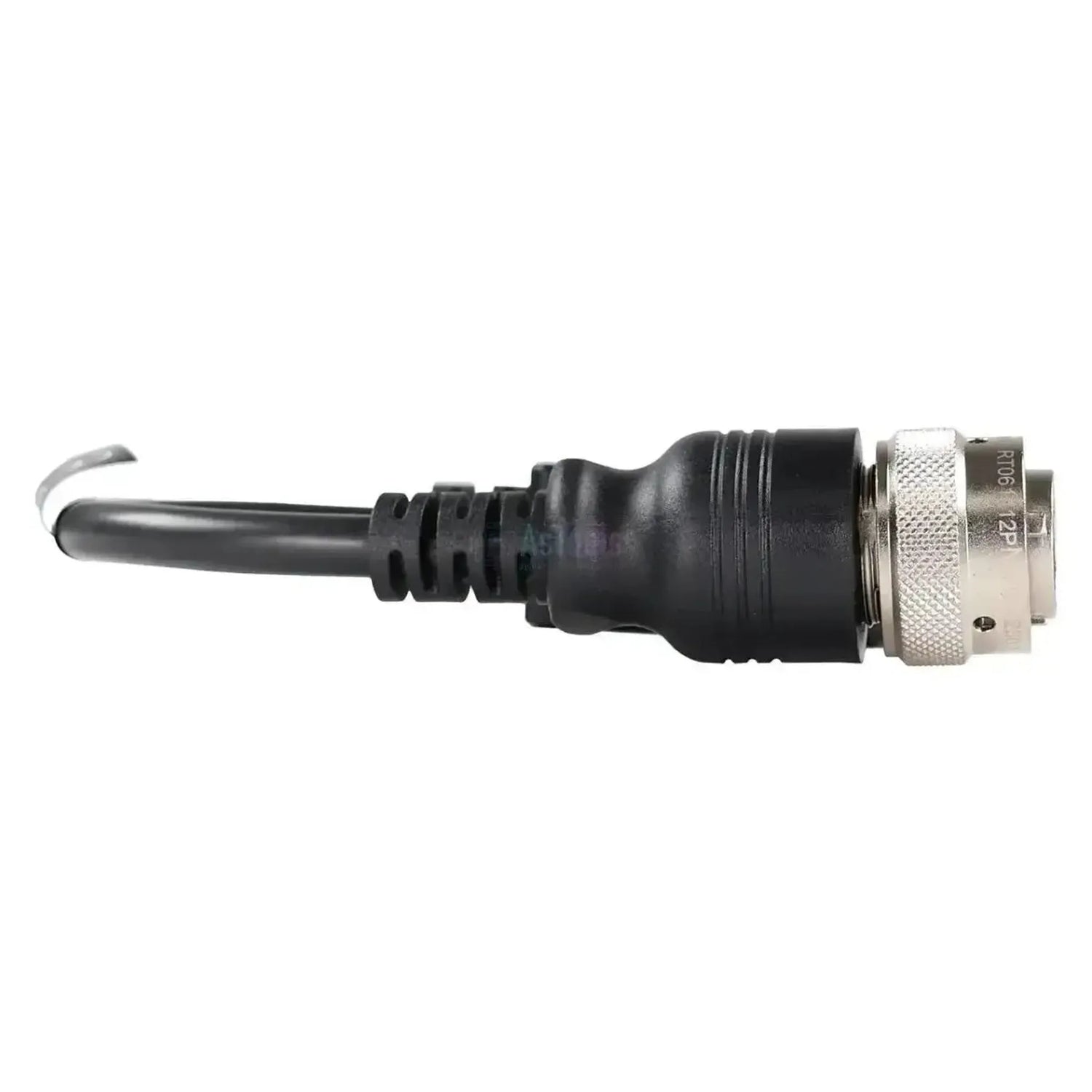

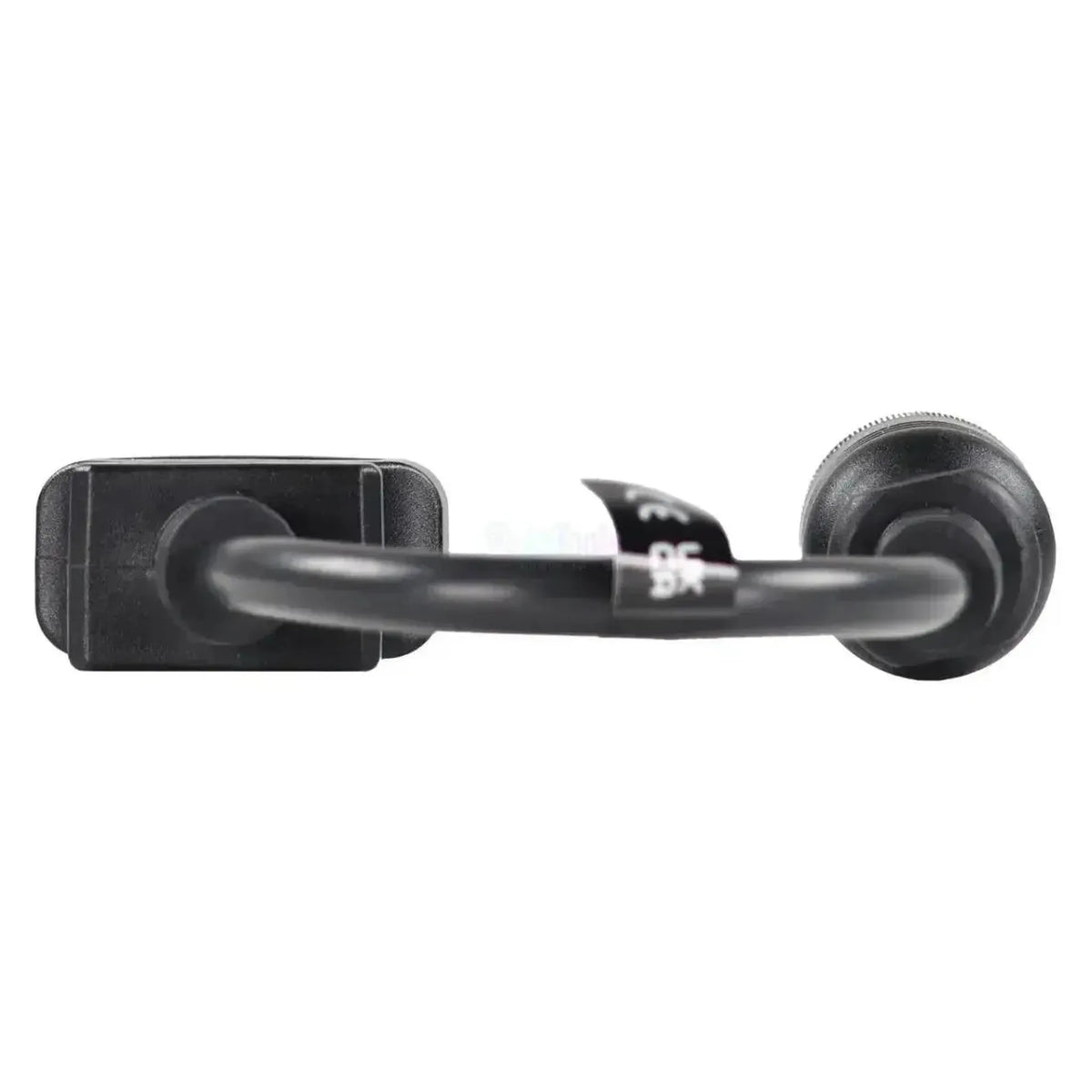

De Jaltest JDC504A verbindt de 12-pins diagnoseaansluiting van Deutz-motoren met de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de machinezijde zit een ronde Amphenol-stekker met een metalen huls en een geribbelde koppelring, met twaalf vergulde pennen ruim uit elkaar in een zwarte houder. De aansluiting hoort bij de motor en zit op of naast het motorblok. Omdat Deutz zijn motoren aan tientallen machinebouwers levert, vindt u dezelfde stekker in machines van uiteenlopende merken. Het snoer is 28 tot 30 cm lang.
Met de kabel aangesloten leest de Jaltest-software de opeenvolgende Deutz-motorregelingen uit: EMR2 - EDC, EMR3 - EDC 7 UC31, EMR3 - EDC 16 UC40 en EMR4 - EDC 17 CV52. Bij de twee nieuwste komen naast de foutcodes ook de onderhoudsintervallen in beeld, bij de twee oudere niet. De kabel werkt met de Jaltest Link V8.1 en V9 en valt onder Jaltest AGV, OHW en MHE.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
De kabel is bedoeld voor werkplaatsen die Deutz-motoren in landbouw-, bouw- en hefmachines met de Jaltest Link uitlezen. Jaltest onderscheidt daarbij de opeenvolgende EMR-generaties, elk met een eigen functieomvang. Onderstaande eenheden komen uit de Deutz-dekking.
Regeleenheden die u kunt benaderen
- EMR2 - EDC: Oudere regeling, o.a. 2013-serie.
- EMR3 - EDC 7 UC31: Commonrail, derde generatie.
- EMR3 - EDC 16 UC40: Met onderhoudsintervallen.
- EMR4 - EDC 17 CV52: Actuele regeling, zware TCD.
Wat u kunt doen
- Foutcodes: Lezen en wissen, met omschrijving.
- Meetwaarden: Live bekijken, met alarmgrenzen.
- Onderhoud: Alleen bij EDC 16 UC40 en EDC 17.
- Rapport: Onderhoudswerk vastleggen.
Zo gebruikt u hem
- Stekker controleren: Zoek de ronde 12-pins aansluiting bij het motorblok.
- Aansluiten: Zet de JDC504A vast met de koppelring.
- Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link.
- Contact aan: Zet het contact aan, zonder de motor te starten.
- Uitlezen: Kies Deutz en de motorserie.
Compatibele voertuigen en toepassingen
Bepalend is de stekker, niet de machine. Deutz levert zijn motoren als losse aandrijving, dus de motorserie bepaalt welke kabel u nodig heeft en niet het merk van de machine. Onderstaande series voert Jaltest in de dekking; welke stekker er op uw motor zit, ziet u aan het penveld van de aansluiting.
Deutz:
- 1015-serie: BF6M 1015 C en BF8M 1015 CP.
- 2012- en 2013-serie: BF4M 2012, BF6M 2012C, BFM 2013, BF4M 2013, BF6M 2013 en de TCD 2012/2013 L04 en L06.
- TCD-serie compact: TCD 2.2, 2.9, 3.6, 4.1, 5.1, 5.2, 6.1, 7.7 en 7.8, plus de TD- en TTCD-varianten.
- TCD-serie zwaar: TCD 9.0, 10.7, 12.0, 12.8, 13.5, 15.6, 16.0 en 18.0 en de V-motoren TCD 2015 V08 en TCD 2016 V16.
- Gasmotoren: G 2.2 en G 2.9.
Toepassing:
- Ingebouwd in: Landbouw-, bouw- en hefmachines en stationaire opstellingen.
Verpakkingsinhoud
- 1x Jaltest (JDC504A) | Deutz 12-pins OBD – 16-pins OBD2 Verloopkabel | Verbrandingsmotor
Specyfikacja techniczna
Ogólne
- Marka kabla lub adaptera. Zwykle musi odpowiadać marce Państwa urządzenia diagnostycznego.Marka
- Jaltest
- Rodzaj produktu: pojedynczy kabel przejściowy, adapter bez kabla lub kompletny zestaw.Rodzaj produktu
- Kabel przejściowy
- Rodzaje pojazdów lub maszyn, w których można stosować kabel. Pozwala to szybko ocenić, czy pasuje do pojazdów trafiających do Państwa warsztatu.Rodzaje pojazdów
- Maszyna rolnicza
- Maszyna budowlana
- Transport wewnętrzny
Zastosowanie
- Marka urządzenia diagnostycznego, z którym współpracuje kabel. Kabel jednej marki zazwyczaj nie pasuje do testera innej marki.Kompatybilne urządzenie diagn.
- Jaltest
- Wersja interfejsu Jaltest Link, do której pasuje kabel. Niektóre kable działają tylko z najnowszą wersją V9.Wersja Jaltest Link
- Link V8.1
- Link V9
- Moduł Jaltest wymagany do korzystania z kabla. Bez właściwej licencji kabel nie będzie działać.Moduł oprogramowania Jaltest
- AGV rolnictwo
- OHW maszyny budowlane
- MHE transport wewnętrzny
Złącza
- Wtyk podłączany do gniazda diagnostycznego pojazdu lub maszyny. Musi dokładnie pasować.Złącze od strony pojazdu
- 12-pinowe okrągłe złącze Amphenol, męskie
- Wtyk po stronie urządzenia diagnostycznego lub interfejsu. Najczęściej 16-pinowy wtyk OBD2.Złącze od strony urządzenia
- 16-pinowe OBD2
Funkcje diagnostyczne
- Podgląd aktualnych wartości pomiarowych czujników podczas pracy pojazdu. Przydatne przy wykrywaniu usterek.Podgląd danych na żywo
- Tak
Wymiary i waga
- Długość kabla. Dłuższy kabel zapewnia większą swobodę ruchu przy trudno dostępnym gnieździe.Długość kabla
- 30 cm
- Numer referencyjny
- JDC504A
Pozostałe parametry
- Toepassing
- Deutz-motoren met 12-pins diagnoseaansluiting
- Lengte
- 28 - 30 cm
- Regeleenheden
- EMR2 - EDC, EMR3 - EDC 7 UC31, EMR3 - EDC 16 UC40 en EMR4 - EDC 17 CV52 (motorregeling)
- Segment
- Verbrandingsmotor
- Jaltest-module
- Jaltest AGV (landbouw), Jaltest OHW (bouw- en terreinmachines) en Jaltest MHE (intern transport en heftrucks)
- Onderdeel van kabelset
- AGV-kabelset (70002003), OHW-kabelset compleet (70002026), OHW-kabelset basis (70002030) en MHE-kabelset hefplatforms en verreikers (70002028)
- Nodig om te gebruiken
- Jaltest Link V8.1 of V9
