Jaltest  |  SKU: JDC570A

Jaltest (JDC570A) | Kabel adaptera Deutz 19-pin OBD – 16-pin OBD2 | Silnik spalinowy

€144,95 z VAT
€119,79 bez VAT

Gwarancja bezpośrednio od AsTools

Sami obsługujemy sprawy gwarancyjne szybko i bez pośrednictwa producenta. Dzięki naszemu własnemu magazynowi części zamiennych i wiedzy technicznej możemy Ci zazwyczaj udzielić pomocy od razu. Tylko w wyjątkowych przypadkach wysyłamy produkt do dostawcy.

2 lata gwarancji na wszystkie produkty

Wszystkie nasze produkty są dostarczane z 2-letnią gwarancją fabryczną. Gwarantuje to długotrwałą jakość i serwis.

Łatwy zwrot

Zwrot można łatwo złożyć za pośrednictwem swojego konta. Wyślemy Ci etykietę zwrotną na e-mail. Koszty zwrotu pokrywasz sam.

Profesjonalna obsługa klienta

Nasi eksperci gotowi Ci szybko i fachowo pomóc, zarówno online, jak i w naszym stacjonarnym sklepie. Pytania? Zapraszamy do kontaktu!

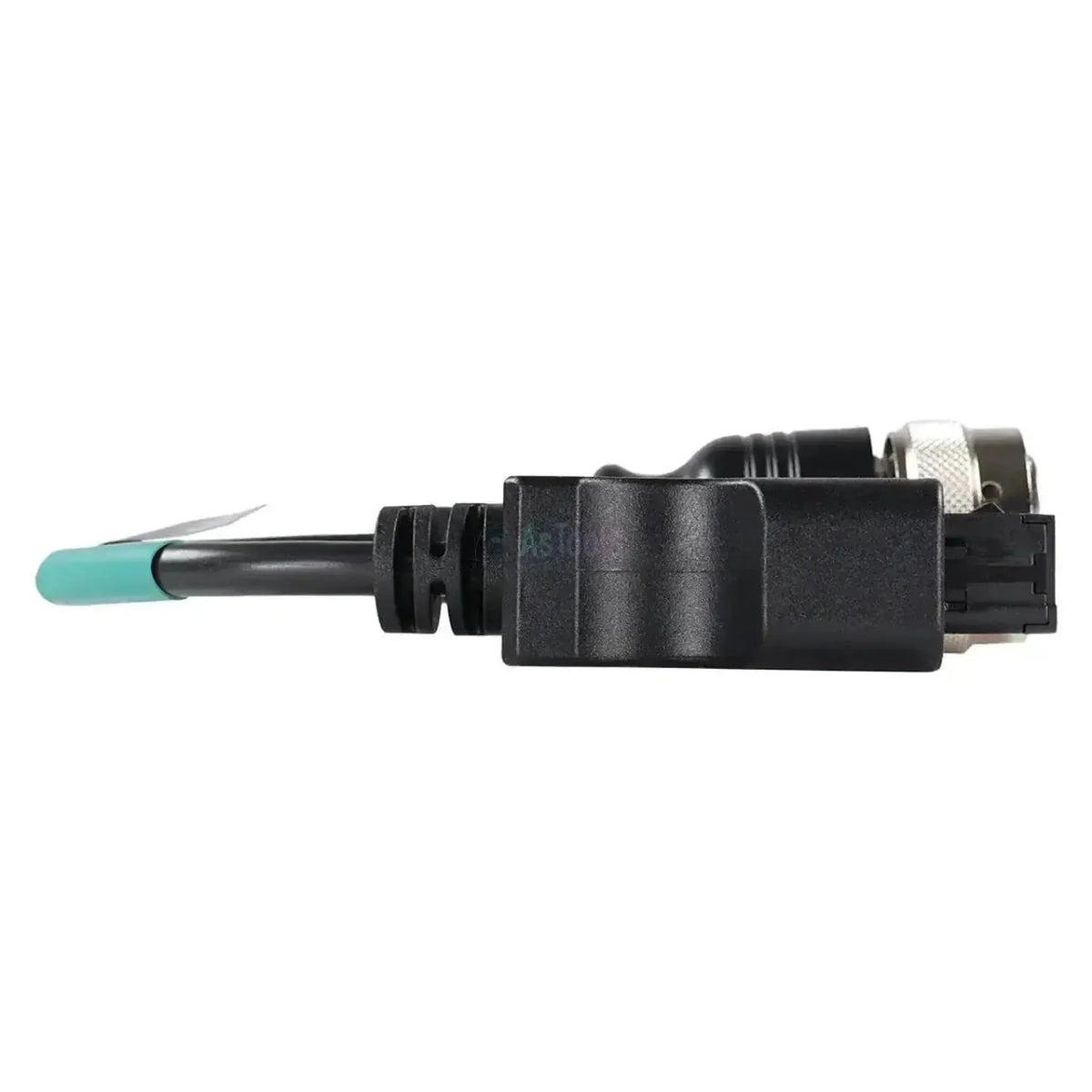

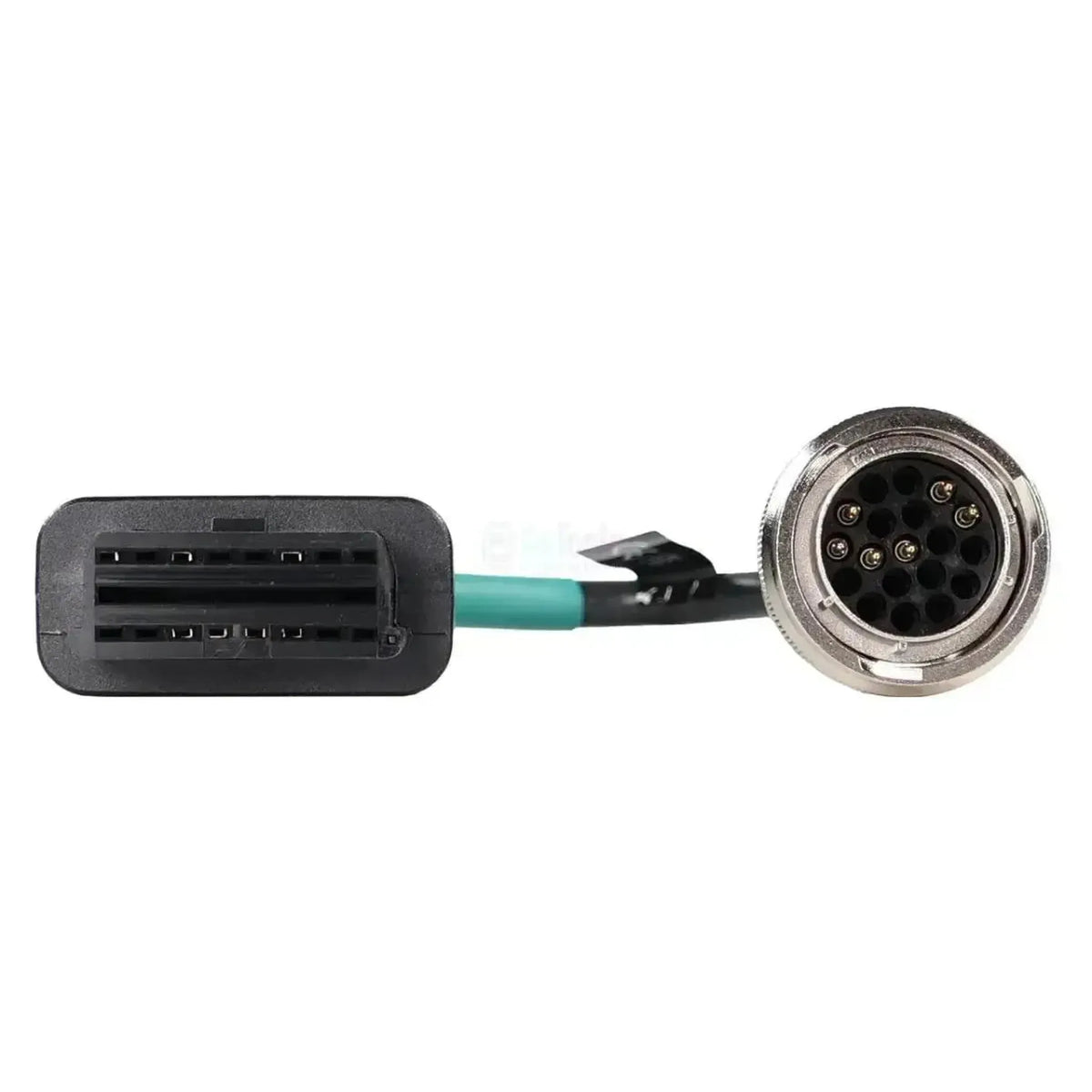

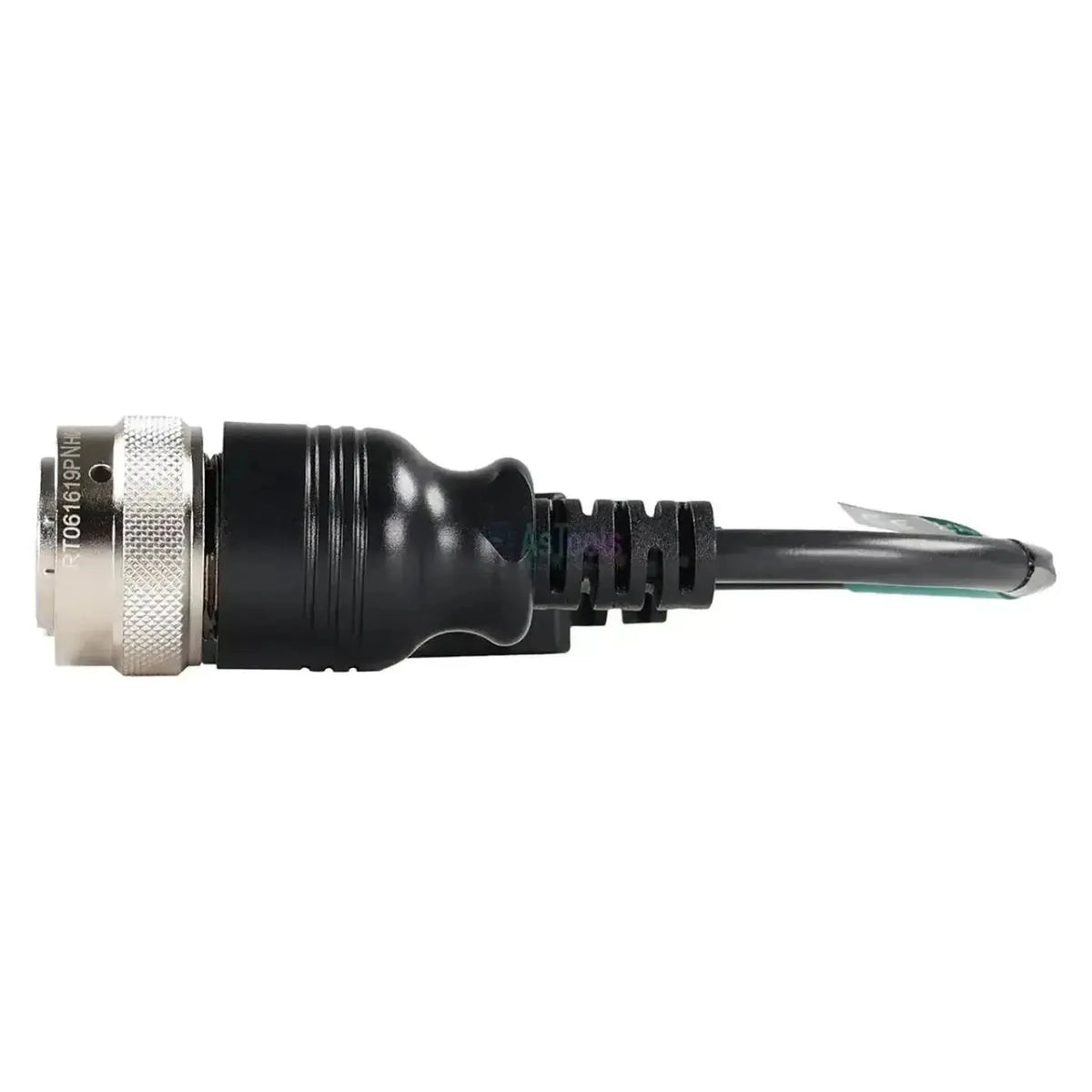

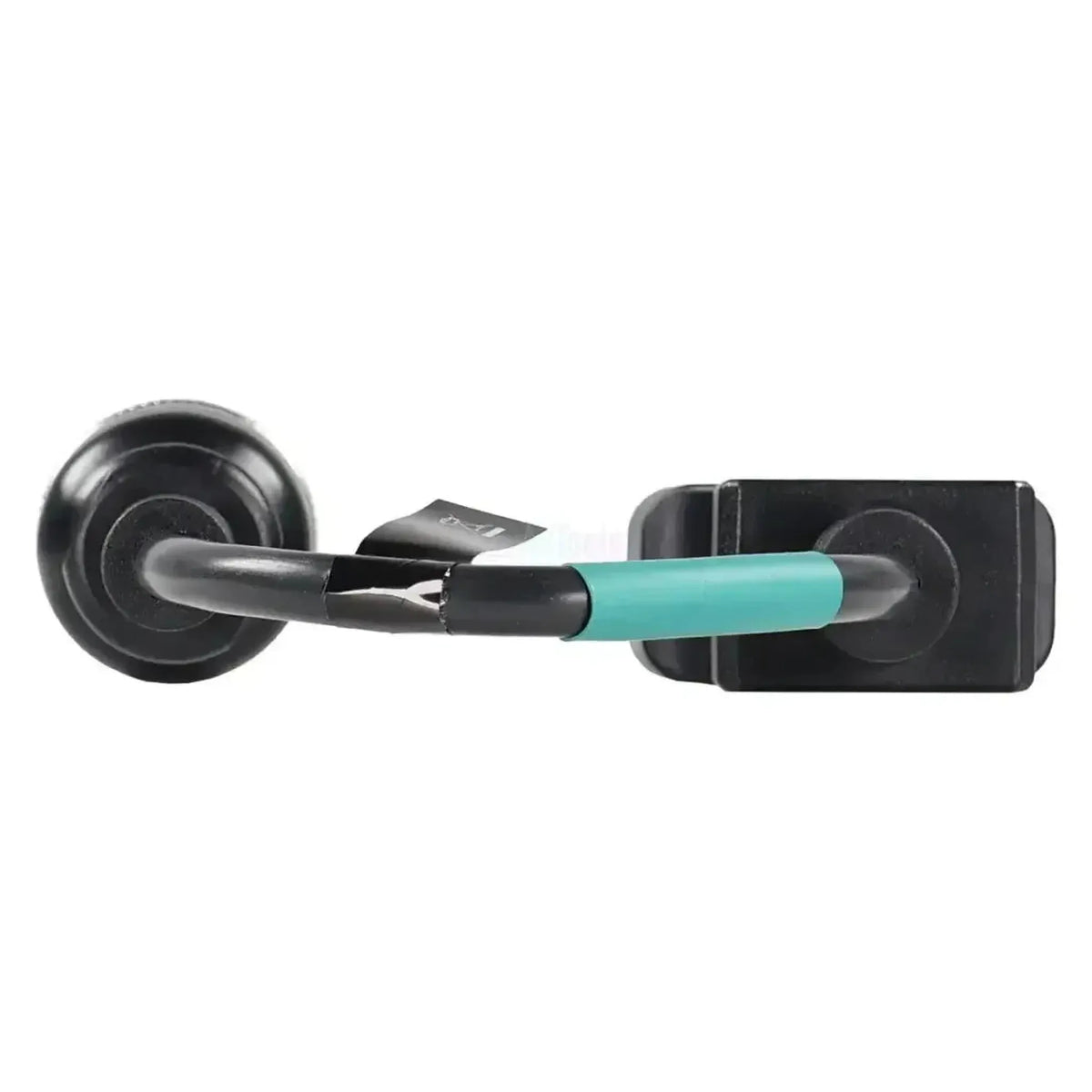

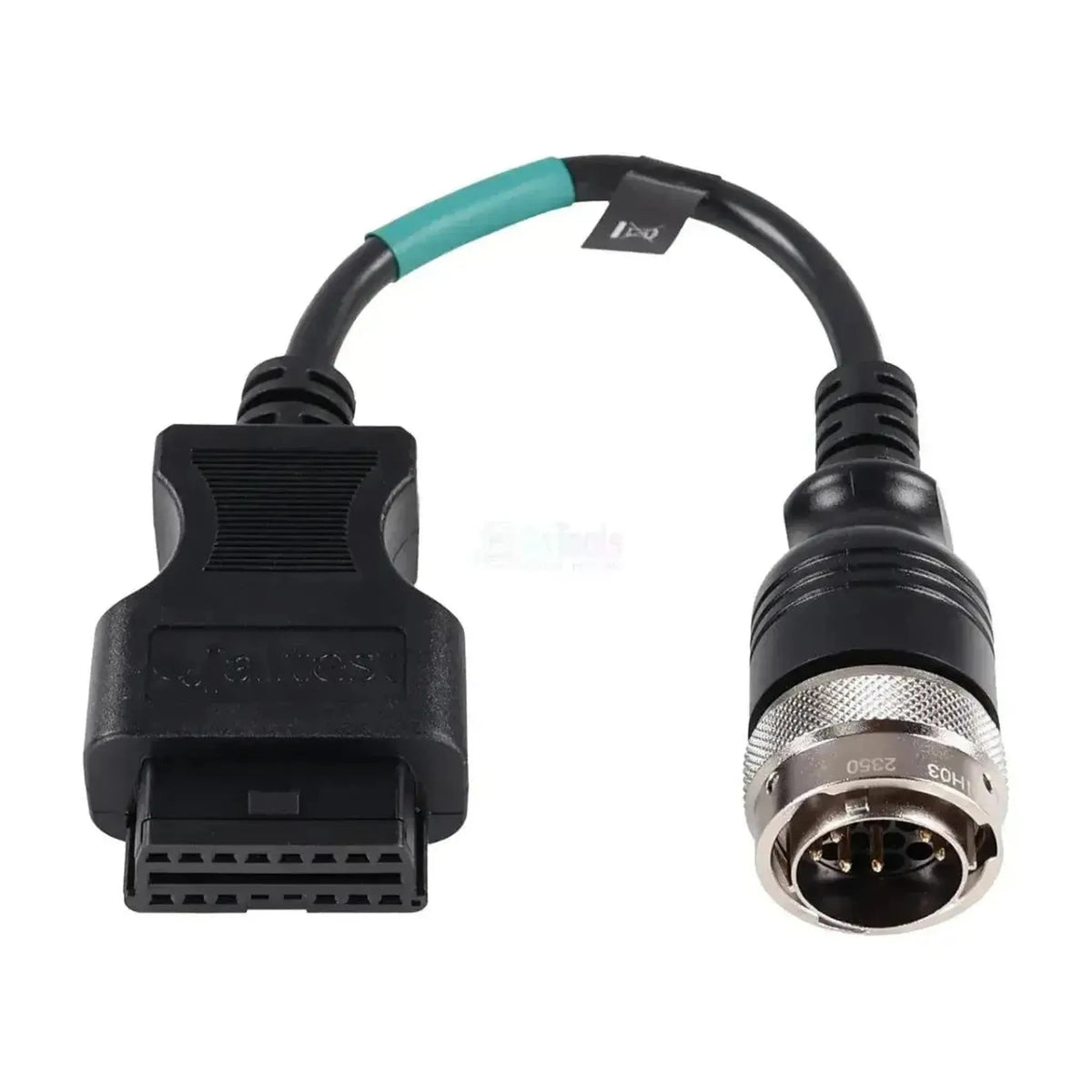

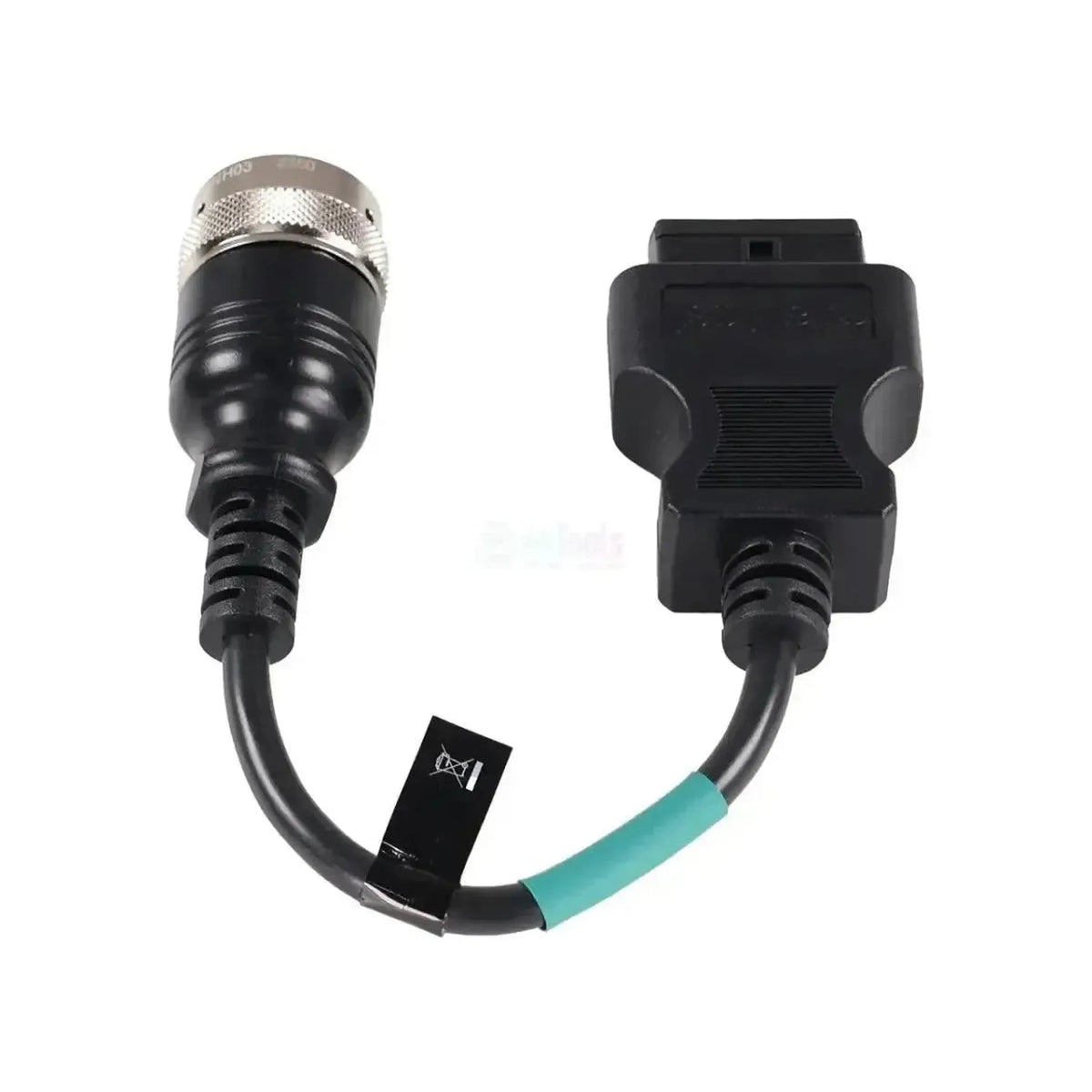

De Jaltest JDC570A koppelt de 19-pins diagnoseaansluiting van Deutz-motoren aan de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de motorzijde zit een ronde metalen stekker met een geribbelde koppelring en mannelijke pennen in een zwarte houder; vlak achter het huisblok draagt de mantel een groenblauwe markeerring. De aansluiting zit op of naast het motorblok.

Zodra de verbinding staat, bereikt de Jaltest-software de motorregeling van het blok: EMR2 (EDC), EMR4 (EDC 17 CV52 en CV54) en EMR5 (EDC MD1 CC878). Bij de EMR4 en EMR5 staan ook de onderhoudsintervallen in de dekking, bij een deel van de EMR4-motoren ook aanvullende acties. Omdat Deutz zijn motoren als losse aandrijving levert, blijft de kabel over uiteenlopende machinemerken bruikbaar. De kabel valt onder Jaltest OHW.

PLUSPUNTEN

✔Bereikt de complete Deutz-reeks regeleenheden die Jaltest dekt: EMR2, EMR4 en EMR5.
✔Bij de EMR4 (EDC 17 CV52 en CV54) en de EMR5 (EDC MD1 CC878) staan ook de onderhoudsintervallen in de dekking.
✔Bij een deel van de EMR4-motoren, onder meer de TCD 2.9 en de D 2.9, komen daar aanvullende acties bij.
✔De dekking loopt van de oudere 2012- en 2013-serie tot en met de actuele TCD-serie.

AANDACHTSPUNTEN

✕Bij de EMR2 (EDC) staat geen onderhoudsfunctie in de dekking; daar blijft het bij foutcodes, meetwaarden en ECU-gegevens.
✕Aanvullende acties zijn er wel bij de EMR4 van de TCD 2.9 en de D 2.9, maar niet bij de EMR4 van de TCD 12.0 en TCD 16.0 en niet bij de EMR5.
✕Alleen voor de 19-pins Deutz-aansluiting; Deutz-motoren met de 12-pins stekker lopen via de JDC504A.
✕De eveneens 19-polige aansluiting op FPT-motoren past niet; die heeft een grotere ronde behuizing met een dicht bezet penveld en hoort bij de JDC526A.

Toepassingen en functionaliteiten

De kabel is bedoeld voor werkplaatsen die Deutz-motoren in machines, aggregaten en werktuigen uitlezen. Jaltest onderscheidt de opeenvolgende EMR-generaties, elk met een eigen functieomvang.

Regeleenheden die u kunt benaderen

  • EMR2 (EDC): Motorregeling, zonder onderhoud.
  • EMR4 (EDC 17 CV52/CV54): Commonrail, met onderhoud.
  • EMR5 (EDC MD1 CC878): Commonrail, met onderhoud.

Wat u kunt doen

  • Foutcodes: Lezen, met omschrijving van de storing.
  • Meetwaarden: Sensorwaarden, met alarmgrenzen.
  • Onderhoud: Bij EMR4 en EMR5, niet bij EMR2.
  • Aanvullende acties: Bij een deel van de EMR4-motoren.

Zo gebruikt u hem

  1. Aansluiting zoeken: Zoek de ronde 19-pins stekker bij het blok.
  2. Aansluiten: Zet de JDC570A vast met de koppelring.
  3. Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link.
  4. Contact aan: Zet het contact aan.
  5. Uitlezen: Kies Deutz en de motorreeks in Jaltest OHW.

Compatibele motoren en toepassingen

Bepalend is de stekker op de motor, niet het merk van de machine. Deutz levert zijn motoren als losse aandrijving, dus de motorreeks bepaalt welke kabel u nodig heeft. Deze kabel past op elke Deutz-motor met de ronde 19-pins diagnoseaansluiting. Onderstaande motorreeksen voert Jaltest OHW in de dekking.

Deutz:

  • TCD-serie: TCD 2.2, 2.9, 3.6, 4.1, 5.1, 5.2, 6.1, 7.7, 7.8, 9.0, 10.7, 12.0, 12.8, 13.5, 15.6, 16.0 en 18.0, plus de TTCD 5.1 en TTCD 7.7.
  • 2012- en 2013-serie: BF4M 2012, BF6M 2012C, BF4M 2013, BF6M 2013, BFM 2013 en de TCD 2012 L04/L06 en TCD 2013 L04/L06.
  • 1015-serie: BF6M 1015 C en BF8M 1015 CP.
  • D-, TD- en G-serie: D 2.9, TD 2.2, TD 2.9, TD 3.6, G 2.2 en G 2.9.
  • Toepassingen: Grond- en bouwmachines, hef- en hijswerktuigen, landbouwmachines, aggregaten en stationaire installaties met een Deutz-motor.
💡
Goed om te weten: Deutz gebruikt naast deze 19-pins uitvoering ook een 12-pins stekker met een ruimer penveld; die loopt via de JDC504A. De eveneens 19-polige aansluiting van FPT-motoren heeft een grotere ronde behuizing en hoort bij de JDC526A. Deze kabel herkent u aan de groenblauwe markeerring op de mantel. Tel de penposities op de aansluiting van uw motor voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC570A) | Deutz 19-pins OBD - 16-pins OBD2 Verloopkabel | Verbrandingsmotor

Specyfikacja techniczna

Ogólne

Producent kabla. Kable Jaltest współpracują ze sprzętem diagnostycznym Jaltest.Marka
Jaltest (Cojali)
Rodzaj kabla. Kabel diagnostyczny łączy się z gniazdem diagnostycznym, kabel pomiarowy służy do pomiaru osobnego podzespołu.Rodzaj kabla
Kabel przejściowy
Pakiet oprogramowania Jaltest, do którego należy kabel. Do jego użycia potrzebna jest licencja na ten moduł.Moduł oprogramowania Jaltest
  • OHW maszyny budowlane i

Złącza

Wtyk po stronie urządzenia diagnostycznego. Musi pasować do Państwa interfejsu lub kabla diagnostycznego.Złącze od strony interfejsu
16-pinowe OBD2
Wtyk po stronie pojazdu, silnika lub maszyny. Musi pasować do gniazda diagnostycznego lub podzespołu.Złącze od strony pojazdu
19-pinowe OBD

Funkcje diagnostyczne

Informacja, czy można podglądać bieżące wartości z czujników podczas pracy pojazdu. Przydatne przy wykrywaniu usterek.Podgląd wartości na żywo

Zastosowanie

Numer referencyjny
JDC570A
Jednostki sterujące
EMR2, EMR4 i EMR5
Wymagane do użytkowania
Jaltest Link z Jaltest OHW

Pozostałe parametry

Toepassing
Deutz-motoren met 19-pins diagnoseaansluiting
Regeleenheden
EMR2 (EDC), EMR4 (EDC 17 CV52 en CV54) en EMR5 (EDC MD1 CC878) (motorregeling)
Segment
Verbrandingsmotor
