Jaltest  |  SKU: JDC545A

Jaltest (JDC545A) | Kabel przejściowy Doosan 14-pinowe OBD – 16-pinowe OBD2 | Maszyny budowlane i terenowe

€304,95 z VAT
€252,02 bez VAT

Gwarancja bezpośrednio od AsTools

Sami obsługujemy sprawy gwarancyjne szybko i bez pośrednictwa producenta. Dzięki naszemu własnemu magazynowi części zamiennych i wiedzy technicznej możemy Ci zazwyczaj udzielić pomocy od razu. Tylko w wyjątkowych przypadkach wysyłamy produkt do dostawcy.

2 lata gwarancji na wszystkie produkty

Wszystkie nasze produkty są dostarczane z 2-letnią gwarancją fabryczną. Gwarantuje to długotrwałą jakość i serwis.

Łatwy zwrot

Zwrot można łatwo złożyć za pośrednictwem swojego konta. Wyślemy Ci etykietę zwrotną na e-mail. Koszty zwrotu pokrywasz sam.

Profesjonalna obsługa klienta

Nasi eksperci gotowi Ci szybko i fachowo pomóc, zarówno online, jak i w naszym stacjonarnym sklepie. Pytania? Zapraszamy do kontaktu!

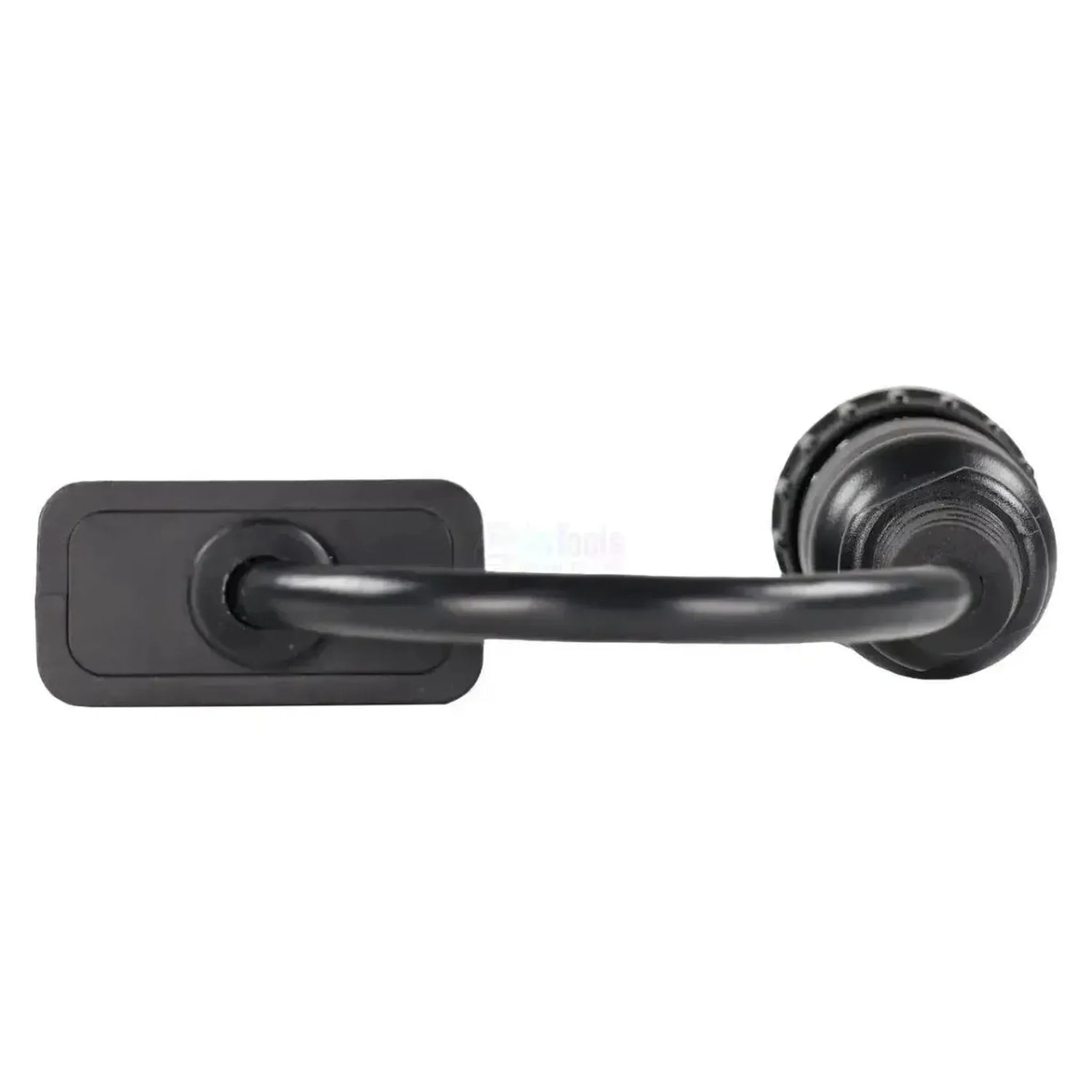

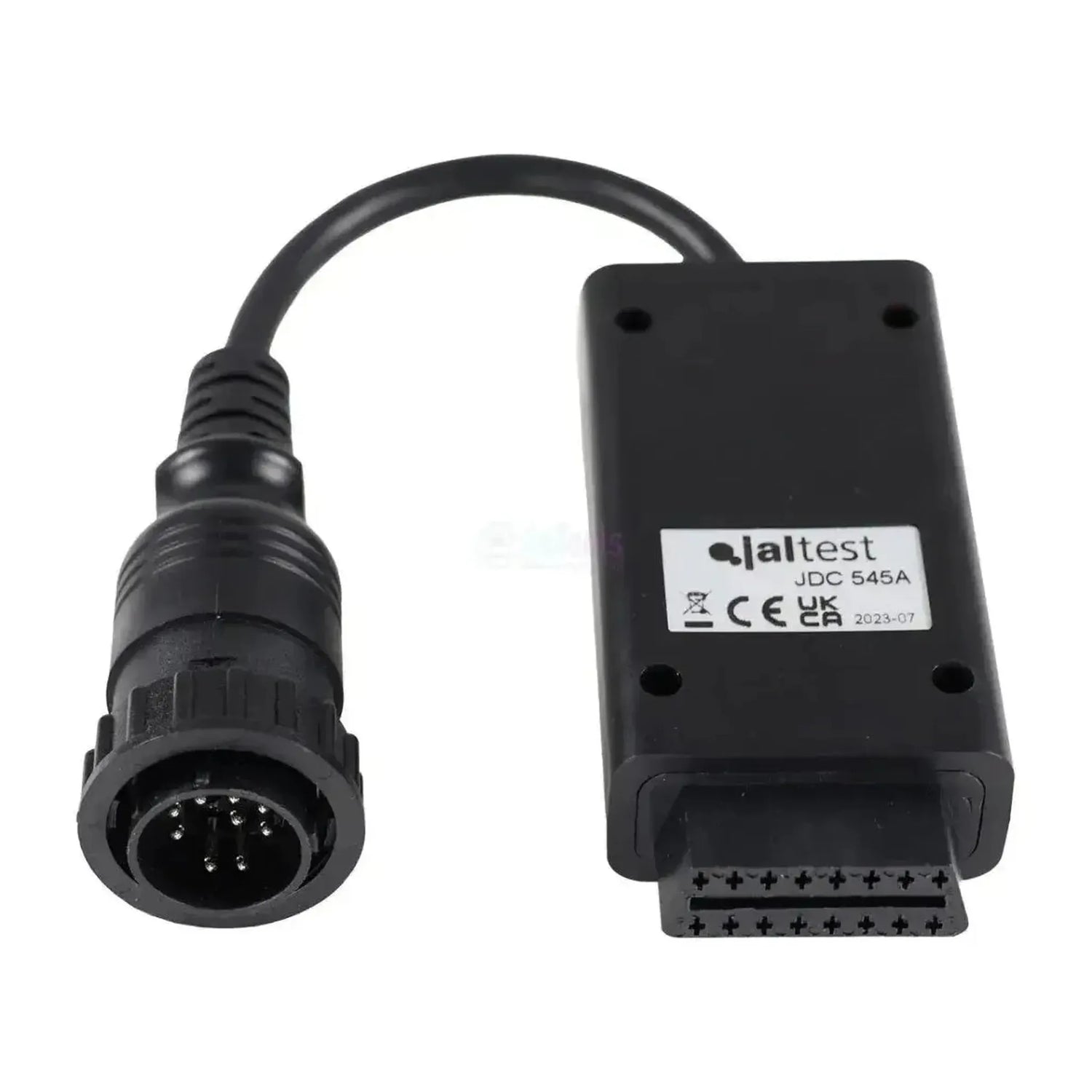

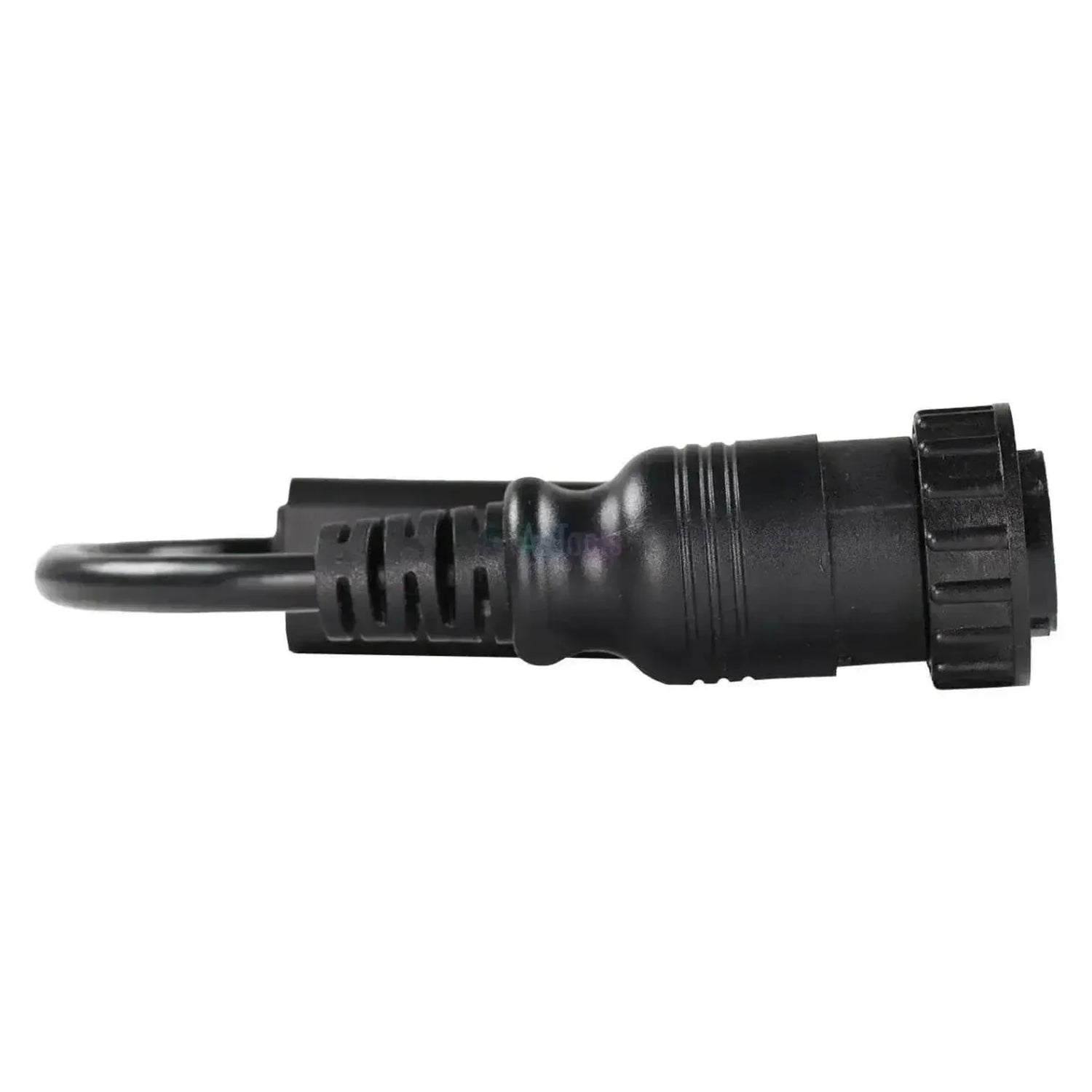

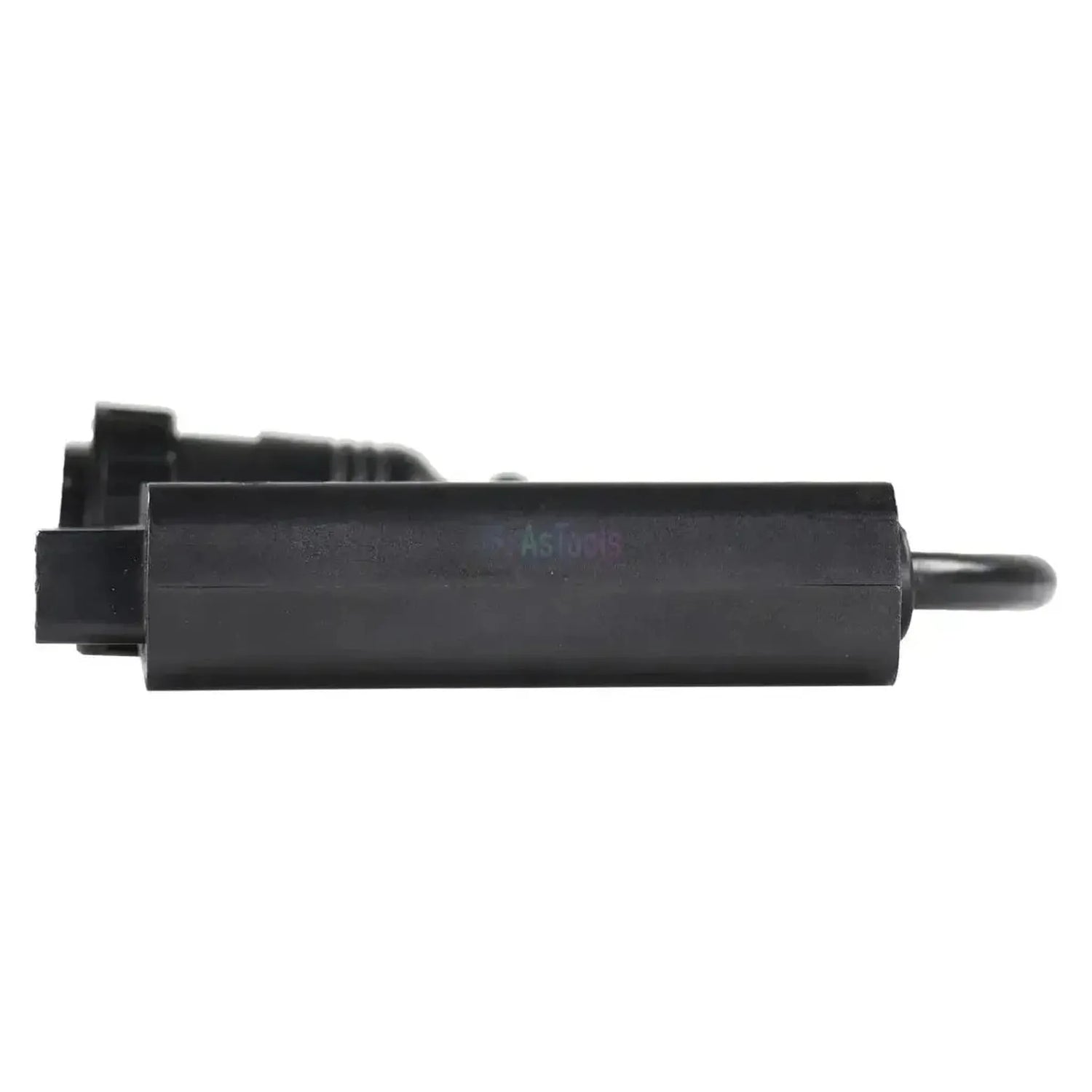

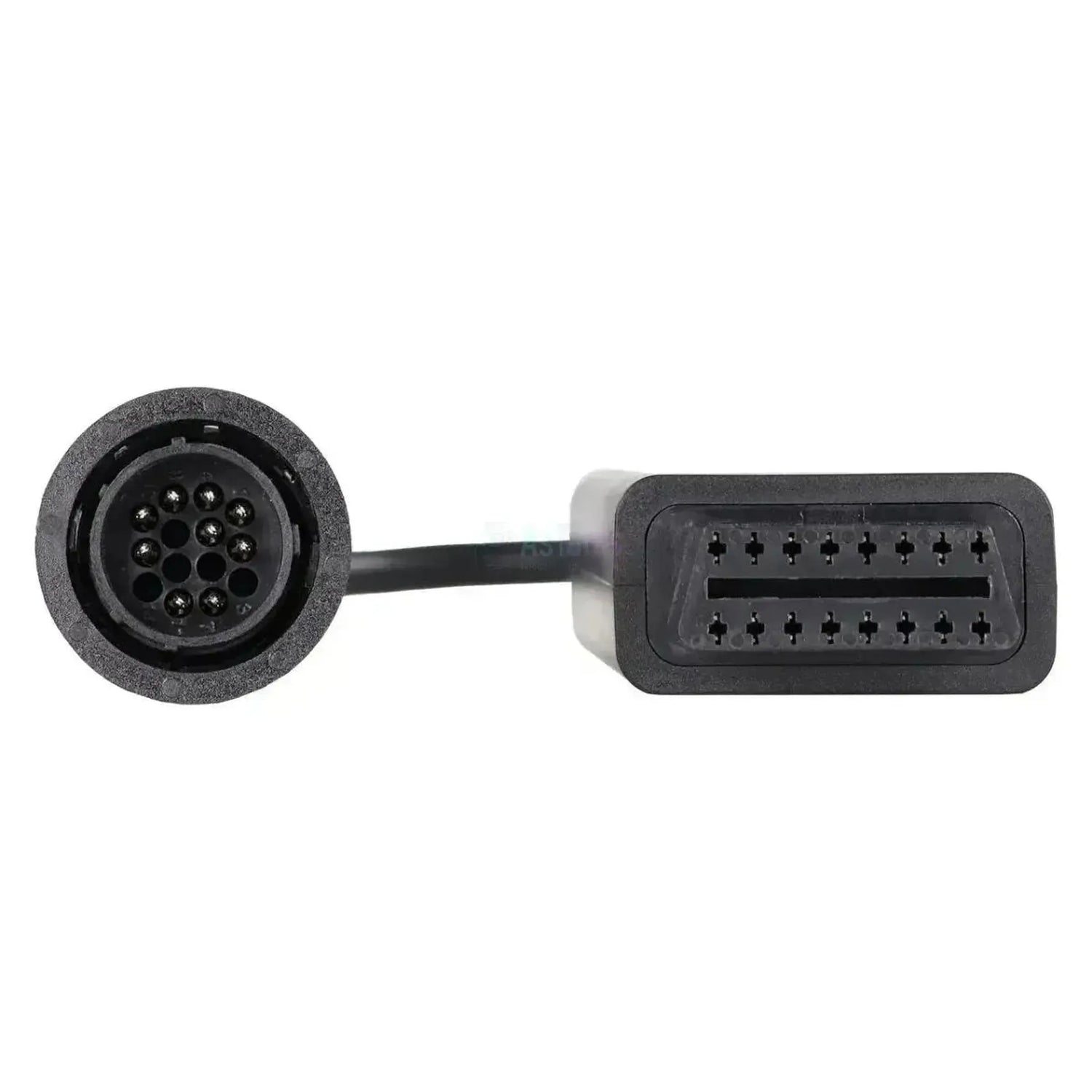

De Jaltest JDC545A verbindt de 14-pins diagnoseaansluiting van Doosan-grondverzetmachines met de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de machinezijde zit een ronde zwarte kunststofstekker met een geribbelde koppelring, bajonetnokken op de rand en mannelijke pennen. Het snoer meet 28 tot 30 cm en draagt halverwege het zwarte huisblok met de OBD2-koppeling.

Met de kabel aangesloten bereikt de Jaltest-software de machinecomputer E-EPOS, de motorregelingen EMS XPI en DL06/DL08 en de nabehandelingsregelingen EEC en EEC3. Onderhoudsgegevens staan bij de motor- en nabehandelingsregelingen, aanvullende acties alleen bij de EMS XPI. De kabel hoort bij de Jaltest Link V8.1 en valt onder Jaltest OHW (bouw- en terreinmachines).

PLUSPUNTEN

✔Bereikt E-EPOS, de centrale machinecomputer die motor en hydrauliek op elkaar afstemt.
✔Ondersteunt de EMS XPI-motorregeling met commonrail-inspuiting, inclusief aanvullende acties.
✔Geeft toegang tot de EEC- en EEC3-regelingen van de SCR-nabehandeling, met onderhoudsgegevens.
✔Eén kabel over de hele machinelijn: DX-graafmachines, DL-wielladers en DA-knikdumpers.

AANDACHTSPUNTEN

✕Bij E-EPOS staan geen onderhoudsgegevens in de dekking, en aanvullende acties zijn er niet bij de DL06/DL08-motorregeling.
✕Alleen voor de ronde 14-pins machineaansluiting; de 6-pins aansluiting op een losse Doosan DL03-motor loopt via de JDC547A.
✕Deze uitvoering hoort bij de Jaltest Link V8.1 en niet bij de V9.
✕Voor gebruik zijn een Jaltest Link V8.1 en een actieve licentie voor Jaltest OHW nodig; die zitten niet bij de kabel.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de machinecomputer, de motorregeling en de uitlaatgasnabehandeling van de Doosan-machine. Welke eenheden aanwezig zijn, verschilt per serie en uitvoering; onderstaande eenheden komen uit de Doosan-dekking.

Regeleenheden die u kunt benaderen

  • E-EPOS: Machinecomputer, motor en hydrauliek.
  • EMS XPI: Motorregeling, commonrail.
  • DL06/DL08 (CAN): Motorregeling Tier 4 en Stage IV.
  • EEC: SCR-nabehandeling met AdBlue.
  • EEC3: Nieuwere nabehandelingsregeling.

Wat u kunt doen

  • Foutcodes: Lezen en wissen per systeem.
  • Meetwaarden: In cijfers en grafiek bekijken.
  • Onderhoudsgegevens: Bij motor en nabehandeling.
  • Aanvullende acties: Bij de EMS XPI-motorregeling.

Zo gebruikt u hem

  1. Aansluiting zoeken: Achter de stoel, op of achter het motorblok.
  2. Aansluiten: Draai de JDC545A op de ronde bus vast.
  3. Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link V8.1.
  4. Contact aan: Zet het contact aan, zonder de motor te starten.
  5. Uitlezen: Kies Doosan, de serie en het systeem.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. Deze kabel past op elke Doosan-machine met de ronde 14-pins diagnoseaansluiting, zodat dezelfde stekker over meerdere machinegeneraties terugkomt. Onderstaande series voert Jaltest OHW in de dekking.

Doosan:

  • DX200, DX300, DX400 en DX500 Series: Rupsgraafmachines.
  • DX200W Series: Mobiele graafmachine.
  • DL200 en DL300 Series: Wielladers.
  • DA30 Series: Knikdumper.
💡
Goed om te weten: De aansluiting zit afhankelijk van het model achter de bestuurdersstoel, op het motorblok of aan de achterzijde van de motor. U herkent haar aan de ronde bus met bajonetsluiting en veertien penposities. De zespolige aansluiting op een losse Doosan DL03-motor hoort bij de JDC547A. Controleer aan de machine welke aansluiting erop zit voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC545A) | Doosan 14-pins OBD - 16-pins OBD2 Verloopkabel | Terrein- en Bouwmachine

Specyfikacja techniczna

Ogólne

Producent kabla. Kable Jaltest współpracują ze sprzętem diagnostycznym Jaltest.Marka
Jaltest (Cojali)
Rodzaj kabla. Kabel diagnostyczny łączy się z gniazdem diagnostycznym, kabel pomiarowy służy do pomiaru osobnego podzespołu.Rodzaj kabla
Kabel przejściowy
Pakiet oprogramowania Jaltest, do którego należy kabel. Do jego użycia potrzebna jest licencja na ten moduł.Moduł oprogramowania Jaltest
  • OHW maszyny budowlane i
Rodzaje pojazdów lub maszyn, do których przeznaczony jest kabel. Pozwala szybko ocenić, czy pasuje do pojazdów w Państwa warsztacie.Rodzaje pojazdów
  • Maszyna budowlana i terenowa

Złącza

Wersja interfejsu diagnostycznego Jaltest Link, z którą współpracuje kabel. Nie każdy kabel pasuje do każdej wersji.Kompatybilny Jaltest Link
  • Jaltest Link V8.1
Wtyk po stronie urządzenia diagnostycznego. Musi pasować do Państwa interfejsu lub kabla diagnostycznego.Złącze od strony interfejsu
16-pinowe OBD2
Wtyk po stronie pojazdu, silnika lub maszyny. Musi pasować do gniazda diagnostycznego lub podzespołu.Złącze od strony pojazdu
14-pinowe OBD
Długość kabla. Dłuższy kabel zapewnia większą swobodę pracy.Długość kabla
28 do 30 cm

Funkcje diagnostyczne

Informacja, czy kody błędów można nie tylko odczytywać, ale także kasować. W niektórych systemach możliwy jest tylko odczyt.Kasowanie kodów błędów
Informacja, czy można podglądać bieżące wartości z czujników podczas pracy pojazdu. Przydatne przy wykrywaniu usterek.Podgląd wartości na żywo
Informacja, czy można sprawdzić termin kolejnego przeglądu. Przydatne przy planowaniu serwisu.Podgląd danych serwisowych
Informacja, czy dostępne są dodatkowe procedury Jaltest dla danego sterownika, takie jak testy lub procedury adaptacji.Dodatkowe procedury

Zastosowanie

Numer referencyjny
JDC545A
Jednostki sterujące
E-EPOS, EMS XPI i DL06/DL08, EEC i EEC3

Pozostałe parametry

Toepassing
Doosan graafmachines, wielladers en knikdumpers
Segment
Terrein- en Bouwmachine
Nodig om te gebruiken
Jaltest Link V8.1 met licentie Jaltest OHW
