Jaltest  |  SKU: JDC558A

Jaltest (JDC558A) | Kabel adapter Genie 5-pin OBD – 16-pin OBD2 | Urządzenia podnośnikowe i dźwigi

€114,95 z VAT
€95,00 bez VAT

Gwarancja bezpośrednio od AsTools

Sami obsługujemy sprawy gwarancyjne szybko i bez pośrednictwa producenta. Dzięki naszemu własnemu magazynowi części zamiennych i wiedzy technicznej możemy Ci zazwyczaj udzielić pomocy od razu. Tylko w wyjątkowych przypadkach wysyłamy produkt do dostawcy.

2 lata gwarancji na wszystkie produkty

Wszystkie nasze produkty są dostarczane z 2-letnią gwarancją fabryczną. Gwarantuje to długotrwałą jakość i serwis.

Łatwy zwrot

Zwrot można łatwo złożyć za pośrednictwem swojego konta. Wyślemy Ci etykietę zwrotną na e-mail. Koszty zwrotu pokrywasz sam.

Profesjonalna obsługa klienta

Nasi eksperci gotowi Ci szybko i fachowo pomóc, zarówno online, jak i w naszym stacjonarnym sklepie. Pytania? Zapraszamy do kontaktu!

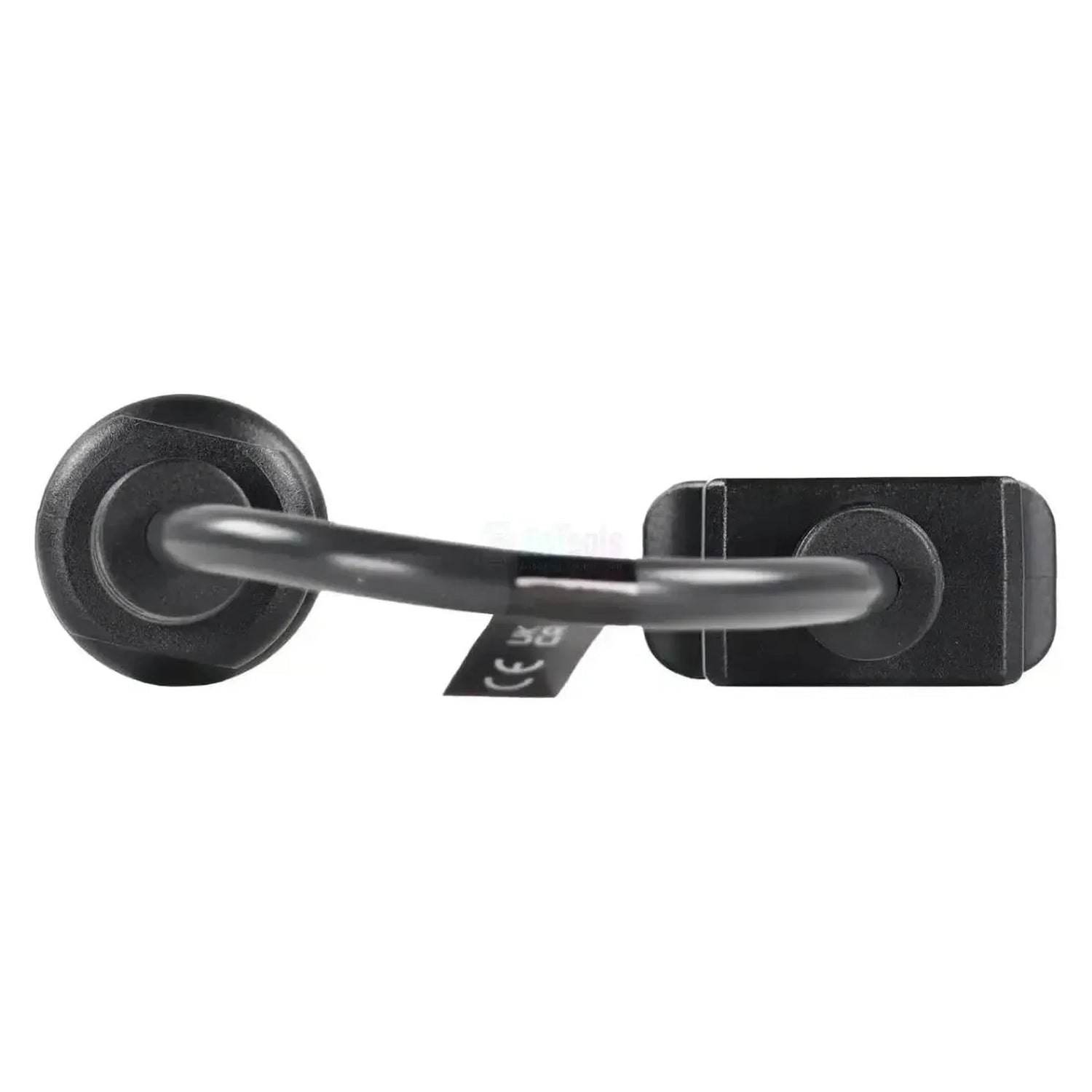

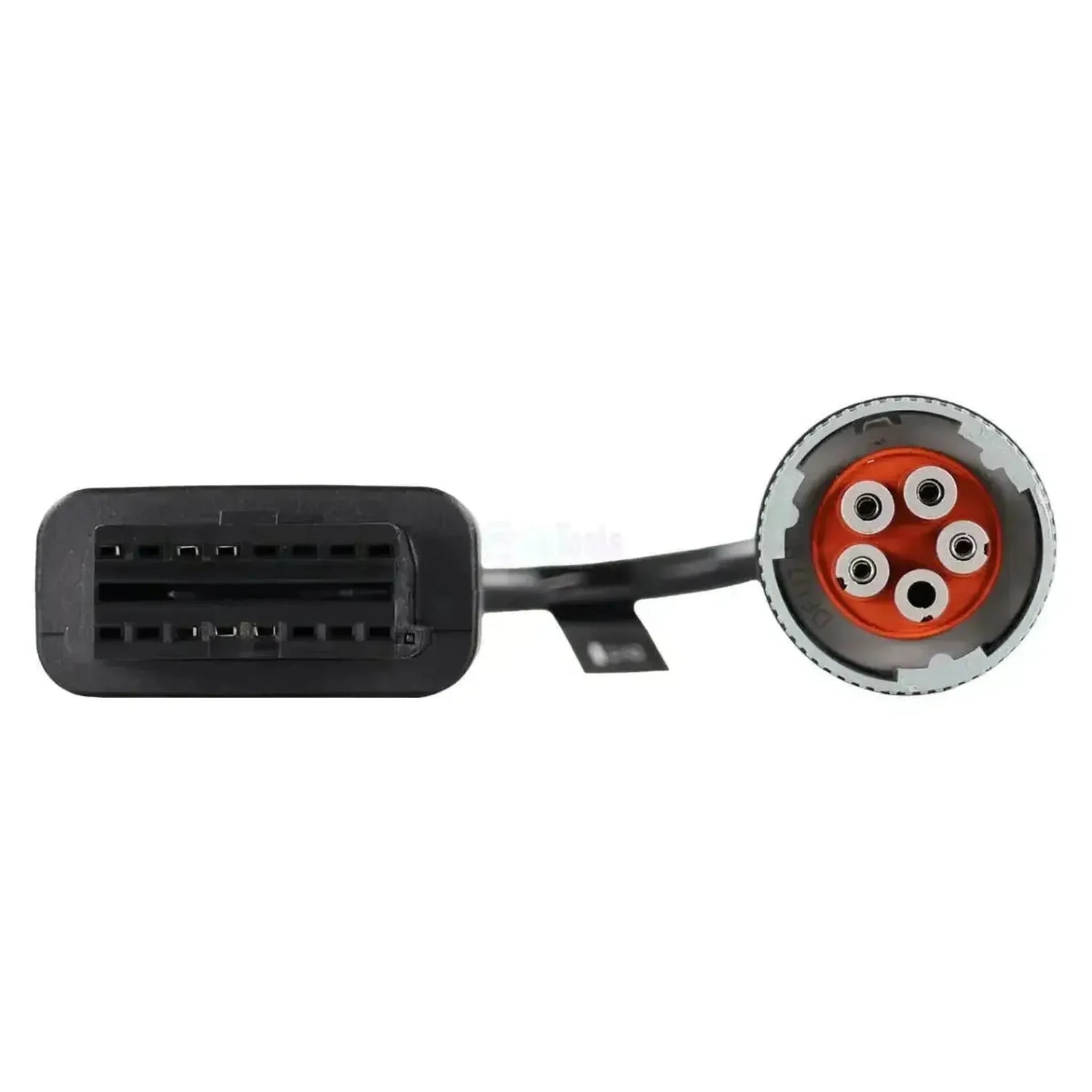

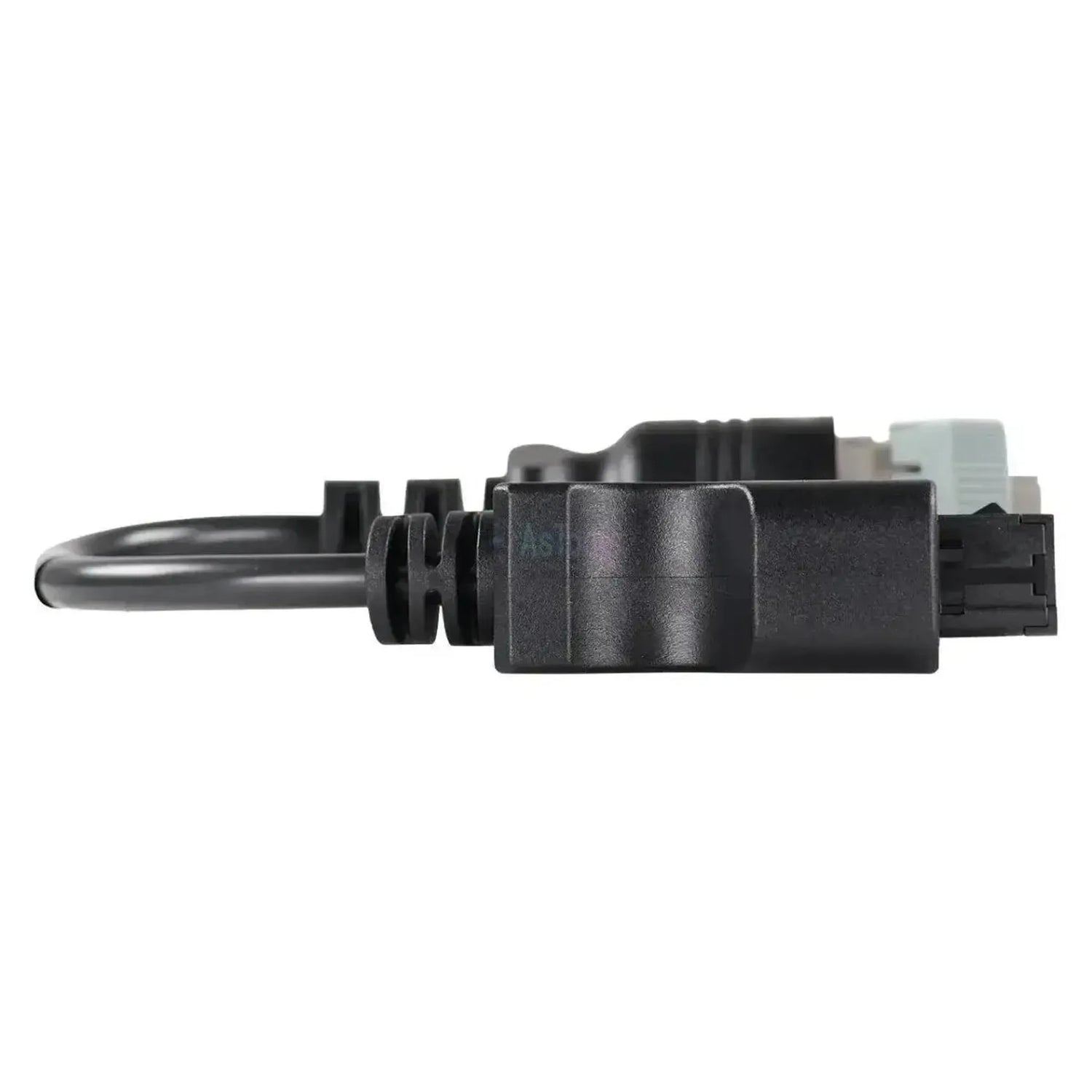

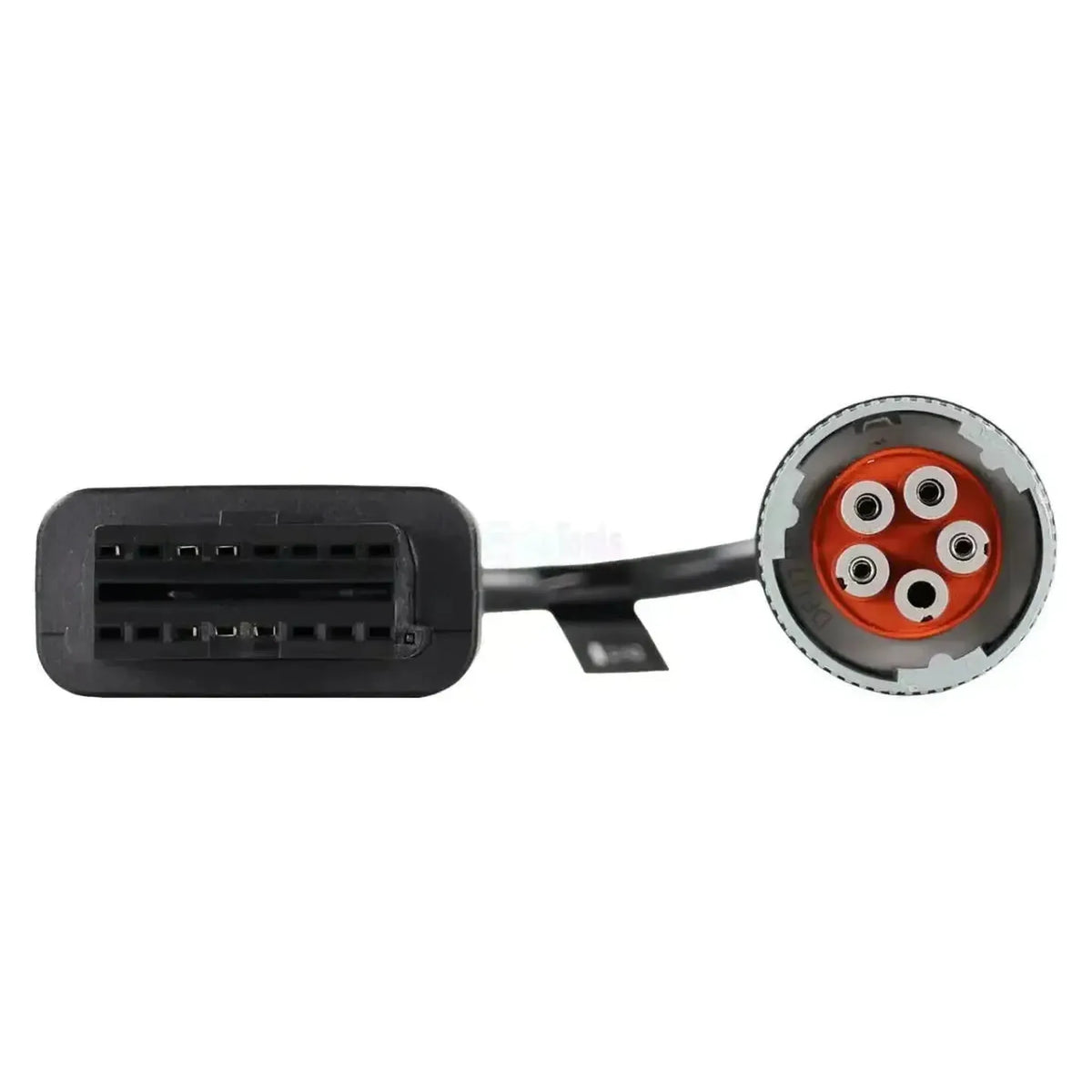

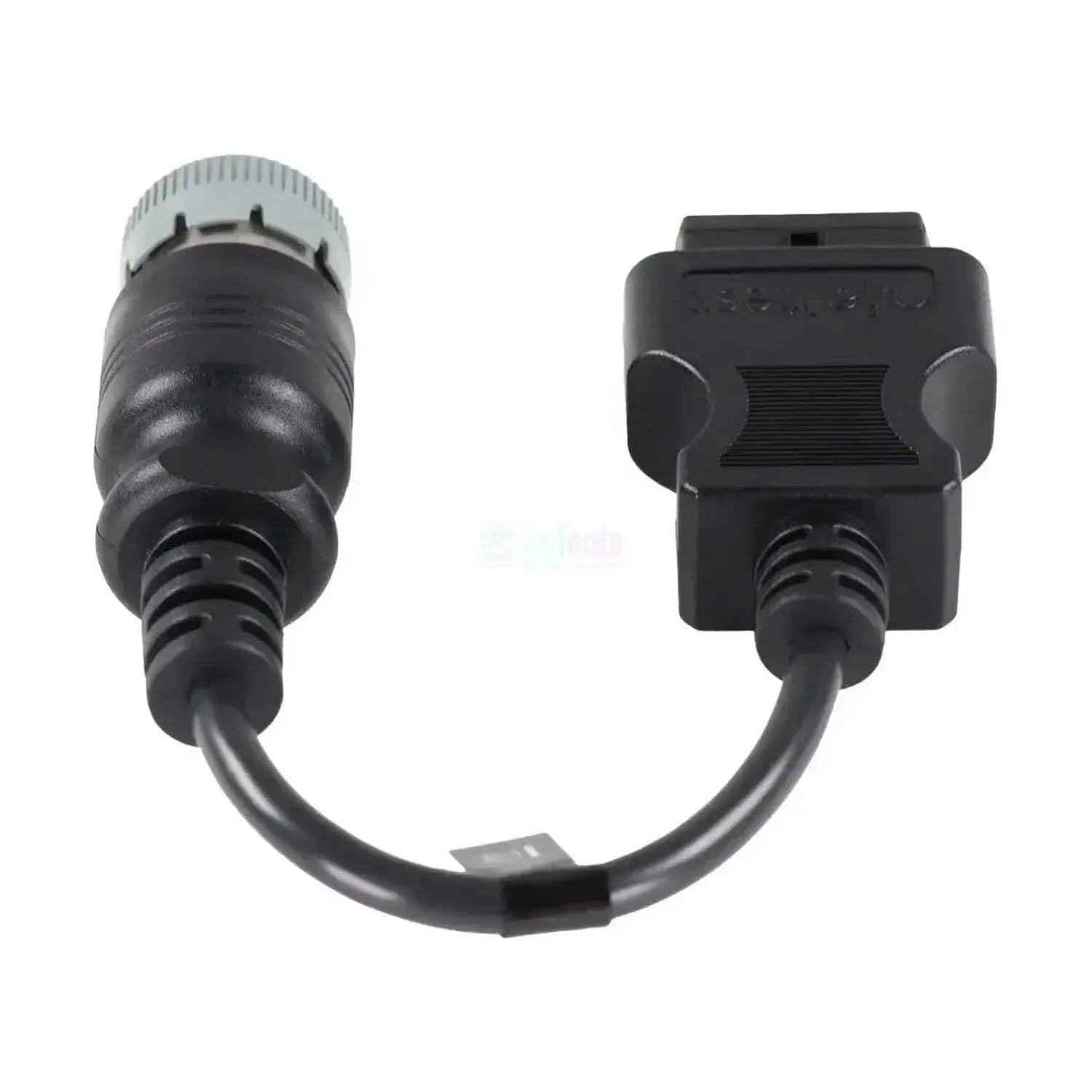

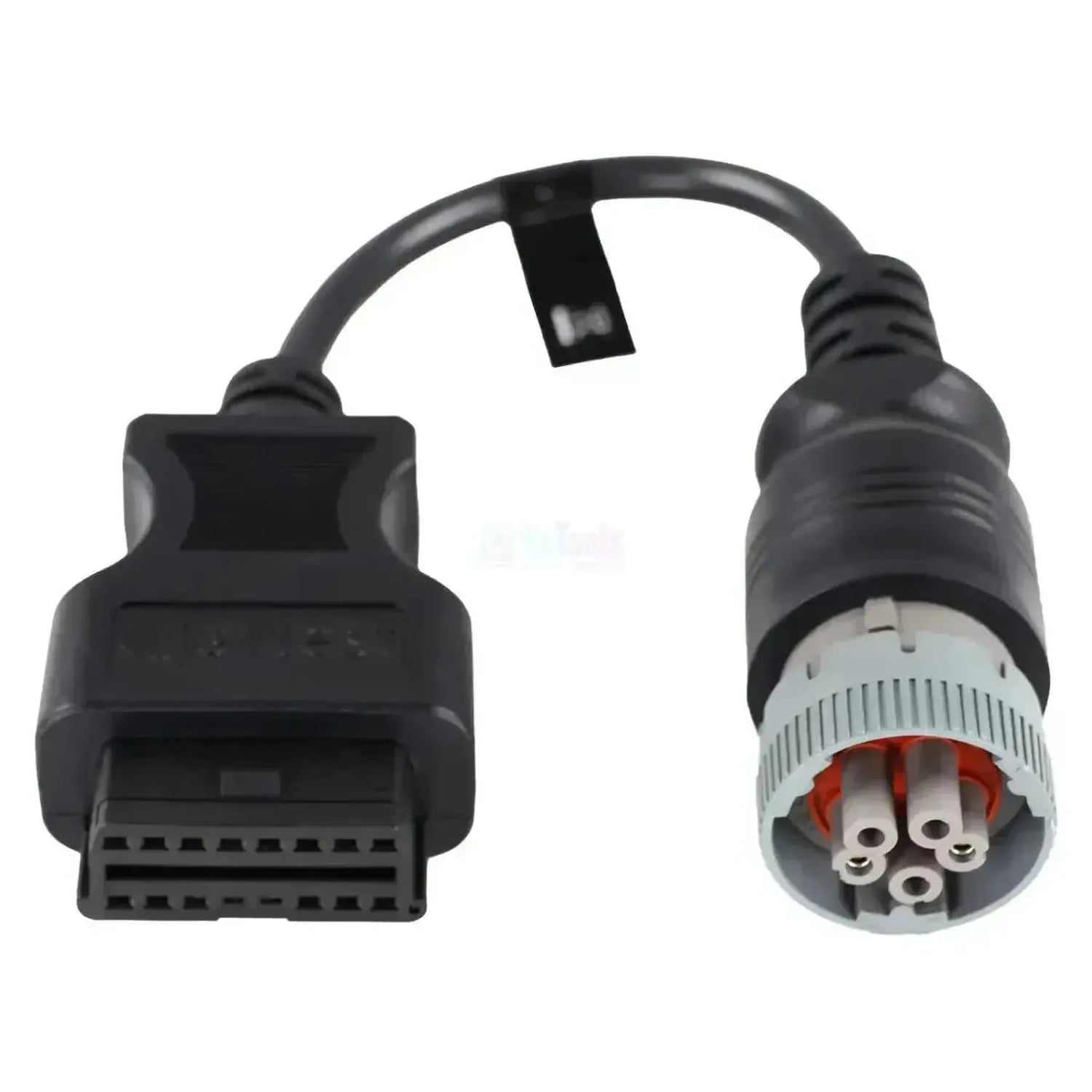

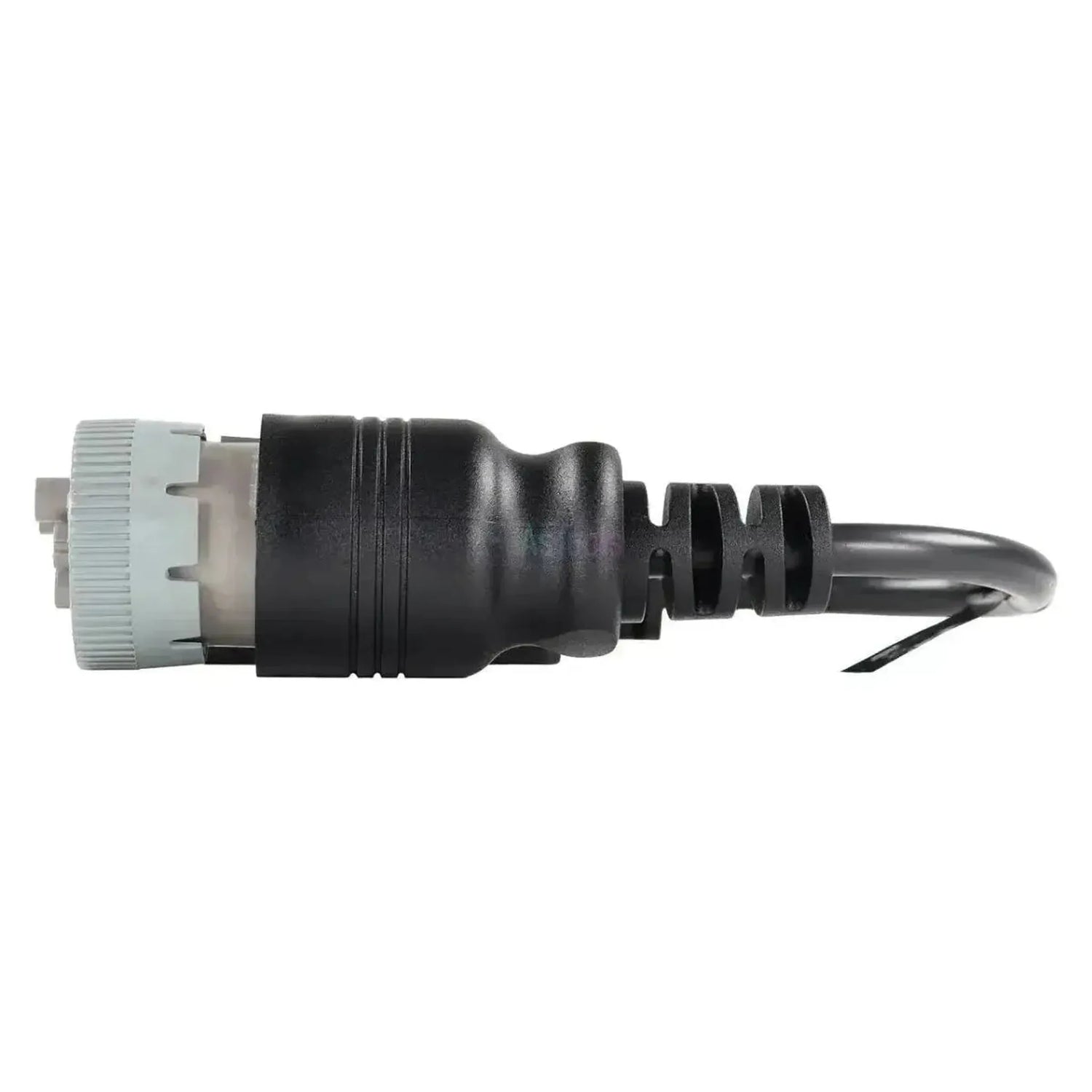

Kabel Jaltest JDC558A umożliwia podłączenie 5-stykowego złącza diagnostycznego podnośników kołowych Genie, nożycowych i przegubowych do 16-pin OBD2 kabla diagnostycznego Jaltest. Po stronie pojazdu znajduje się okrągły złącznik Deutsch z procesorem szara pierścień zaciśkowy z zębami, czerwone uszczelnienie i pięć szarych tulejek kontaktowych; nazwa marki wylana jest w szarej obudowie z tworzywa sztucznego. Przewód ma długość 30 cm i przechodzi bezpośrednio do wtyczki.

Po nawiązaniu połączenia oprogramowanie Jaltest uzyskuje dostęp do komputera maszyny MCM i sterownika silnika zainstalowanego w urządzeniu. Genie montuje różne typy silników, dlatego za tym samym złączem można znaleźć sterowniki Perkinsa 404D/404F i ECM Perkins, sterowniki Deutz EMR4 (EDC 17 CV52/CV54) i EMR5 (EDC MD1), E-CDIS firmy Kubota, sterownik EControls ECM 4G w wersjach benzynowych i LPG lub sterownik 854E w cięższych wysięgnikach. W serii S pojawia się także panel instrumentów ALC-500; kabel pracuje z Jaltest Link V8.1 i V9.

ZALETY

✔Obsługuje komputera maszyny MCM, głównej jednostki sterowania maszyn Genie.
✔Obejmuje różne sterowniki silników montowane przez Genie: Perkins, Deutz, Kubota, EControls i 854E.
✔w wysięgnikach teleskopowych serii S także panel instrumentów ALC-500.
✔Ten sam 5-stykowy złącznik Deutsch na seriach S, Z, GS i GTH, kompatybilny z Link V8.1 i V9.

OGRANICZENIA

✕W nożycowych podnośników GS dostęp ogranicza się do komputera maszyny MCM; osobna regulacja silnika nie jest w niej dostępna.
✕W przypadku platformy GTH kierowanie hydrauliczne jest OSD uwzględnione, ale bez funkcji diagnostycznych.
✕Jaka regulacja silnika Państwo napotkają, zależy od zainstalowanego silnika a nie od serii urządzenia.
✕Wyłącznie dla okrągłego złącza 5-pinowego Genie; inne marki maszyn stosują własne złącza.

Zastosowania i funkcjonalności

Za pośrednictwem tego połączenia uzyskuje się dostęp za pomocą oprogramowania Jaltest uzyskuje się dostęp do jednostek sterujących platform podwyższających, podnośników nożycowych oraz wysięgników. Za złączem 5-pinowym zawsze znajduje się komputera maszyny MCM i, w zależności od zainstalowanego silnika, jedna z elektronik silnika wymienionych poniżej. Wymienione jednostki pochodzą z zakresu zakresu MHE w Jaltest.

Jednostek sterujących, do których można uzyskać dostęp

  • MCM, komputer maszyny: Centralna elektronika sterująca platform podwyższających i podnośników nożycowych, z kodami błędów, wartościami pomiarowymi i danymi ECU.
  • 404D/404F (J1939 i PDL), elektronika silnika: Elektronika Perkins dla mniejszych silników diesla.
  • ECM Perkins (Tier 3 i Stage III A), elektronika silnika diesla z wtryskiwaniem common rail: Elektronika Perkins dla wysięgników teleskopowych.
  • EMR4 - EDC 17 CV52 i CV54 oraz EMR5 - EDC MD1, elektronika silnika diesla z wtryskiwaniem common rail: Elektroniki silników Deutz.
  • E-CDIS, elektronika silnika diesla z wtryskiwaniem common rail: Elektronika silników Kubota.
  • EControls ECM 4G, elektronika silnika: Elektronika wersji benzynowych i zasilanych gazem LPG.
  • 854E (J1939), elektronika silnika diesla z wtryskiwaniem common rail: Elektronika silnika dla wymagających bardziej wysięgników teleskopowych.
  • ALC-500, panel instrumentów: Tablica przyrządów serii S.

Co można robić

  • Odczyt i kasowanie kodów usterek: Odczyt pamięci błędów jednostki sterującej z opisem wykrytej awarii.
  • Wyświetlanie wartości pomiarowych: Aktualne wartości czujników podłączonych do jednostki sterującej, w postaci liczbowej i graficznej.
  • Śledzenie serwisu: Przedziały serwisowe i wykonane prace, wraz z raportem serwisowym.
  • Wykonywanie dodatkowych czynności: Dodatkowe procedury oferowane przez Jaltest dla każdego sterownika, o ile są dostępne dla danego systemu.

Pojazdy i zastosowania zgodne

Decydujący jest złącze, a nie model. Ten kabel pasuje do każdej maszyny Genie z okrągłym 5-pinowym złączem Deutsch przy sterowniku dolnym. Jaltest obsługuje poniższe serie w zakresu MHE; dla platformach i wysięgnikach obowiązek OBD nie ma zastosowania, dlatego ta wtyczka pozostaje również na nowszych maszynach w użytkowaniu. dokładne położenie złącza różni się w zależności od serii.

Genie:

  • Seria S-60: Wysięgnik teleskopowy.
  • Seria S-80: Wysięgnik teleskopowy.
  • Seria S-120: Wysięgnik teleskopowy.
  • Z-40 Series:Podnośnik przegubowy.
  • Z-60 Series:Podnośnik przegubowy.
  • Z-80 Series:Podnośnik przegubowy.
  • GS-3200 Series:Podnośnik nożycowy.
  • GTH-4000 Series:Teleskop ładunkowy.
💡
Warto wiedzieć:De 5-stykowy złącznik Deutsch znajduje się przy panelu dolnym i rozpoznawalne jest po szara pierścień zaciśkowy z zębami z czerwonym uszczelnieniem. Przed złożeniem zamówienia sprawdzić to na maszynie.

Zawartość opakowania

  • 1xJaltesta (JDC558A) | Genie kabel przejściowy 5-pin OBD – 16-pin OBD2 | Podnośniki i urządzenia do pracy na wysokości

Specyfikacja techniczna

Specyfikacja Opis
Producent Jaltest (Cojali)
Numer referencyjny JDC558A
Typ Kabel przejściowy
Zastosowanie Podnośniki Genie, podnośniki nożycowe i teleskopy ładunkowe
Długość 30 cm
Interfejs Jaltest Link V8.1 i V9
Złącze ze strony urządzenia 5-pin OBD (okrągłe, Deutsch)
Złącze od strony interfejsu 16-pin OBD2
Jednostki kontrolne MCM, 404D/404F i ECM Perkins, EMR4 - EDC 17 CV52/CV54 i EMR5 - EDC MD1, E-CDIS, EControls ECM 4G, 854E i ALC-500
Segment Wózki widłowe i urządzenia podnoszone
Moduł Jaltest Jaltest MHE (urządzenia transportu wewnętrznego i podnośnikowe)
Część zestawu kabli Zestaw kabli MHE do platform i wysięgników (70002028)
